Правила
применения абонентских радиостанций сетей подвижной радиосвязи стандарта CS-OFDMA

I. Общие положения

I. Правила применения абонентских радиостанций сетей подвижной радиосвязи стандарта CS-OFDMA (далее - Правила) разработаны в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

II. Правила устанавливают обязательные требования к параметрам абонентских радиостанций сетей подвижной радиосвязи стандарта CS-OFDMA, используемых в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

III. Правила распространяются на абонентские радиостанции сетей подвижной радиосвязи стандарта CS-OFDMA (далее - сеть стандарта CS-OFDMA).

IV. Абонентские радиостанции, применяемые в сетях стандарта CS-OFDMA, (далее - абонентские радиостанции) подлежат обязательному подтверждению соответствия в форме декларирования.

V. АБОНЕНТСКИЕ РАДИОСТАНЦИИ ПРИМЕНЯЮТСЯ В ПОЛОСАХ РАДИОЧАСТОТ, РАЗРЕШЕННЫХ ДЛЯ ИСПОЛЬЗОВАНИЯ ГОСУДАРСТВЕННОЙ КОМИССИЕЙ ПО РАДИОЧАСТОТАМ.

II. Требования к применению абонентских радиостанций

VI. Требования к параметрам радиоинтерфейса абонентских радиостанций приведены в приложении N 1 к Правилам.

VII. Абонентские радиостанции должны обеспечивать телефонный вызов в дуплексном режиме работы.

VIII. Абонентские радиостанции должны обеспечивать прием и передачу данных, речевого сигнала в виде цифрового потока.

IX. Абонентские радиостанции подразделяются на:

1) настольные абонентские радиостанции;

2) переносные абонентские радиостанции;

3) абонентские радиостанции, предназначенные для встраивания в компьютер, включающие интерфейсы PCMCIA/mPCIe или USB.

X. Абонентские радиостанции в зависимости от диапазона частот подразделяются на:

однодиапозонные, предназначенные для функционирования в одном диапазоне частот;

многодиапазонные, предназначенные для функционирования в двух и более диапазонах частот.

XI. Абонентские радиостанции в зависимости от режимов функционирования подразделяются на:

1) однорежимные;

2) многорежимные, поддерживающие два и более двух режимов связи;

3) комбинированные, предназначенные для функционирования как в сетях стандарта CS-OFDMA, так и в сетях подвижной радиосвязи связи других стандартов.

Правила устанавливают обязательные требования к параметрам комбинированных абонентских радиостанций сетей стандарта CS-OFDMA.

XII. Абонентские радиостанции в зависимости от функциональных возможностей поддерживать режим пакетного режима передачи данных сети подразделяются на:

поддерживающие пакетный режим передачи данных;

не поддерживающие пакетный режим передачи данных.

XIII. Абонентские радиостанции должны иметь в своем составе вспомогательные приемопередающие устройства малого радиуса действия в диапазоне частот 2,4 ГГц и предназначенные для беспроводного соединения абонентской радиостанции с различным терминальным оборудованием (микротелефонная гарнитура, компьютер, факс и т.п.).

III. Требования к абонентским радиостанциям

XIV. Абонентские радиостанции должны иметь серийный номер и идентификационный номер.

XV. Абонентские радиостанции должны обеспечивать выполнение процедур посылки и приема вызова, установления, поддержания и окончания соединения с абонентскими радиостанциями других абонентов сети стандарта CS-OFDMA и другими абонентами телефонной сети общего пользования.

XVI. Абонентские радиостанции должны обеспечивать устойчивость установленного соединения без перерывов в передаче и приеме сообщений при перемещениях абонентской радиостанции в пределах зоны обслуживания сети.

XVII. Требования к параметрам абонентских радиостанций:

1) множественные значения комплексной амплитуды радиосигнала представляются в виде точек на двухмерной точечной диаграмме на комплексной плоскости (далее - сигнального созвездия). Отклонения сигнального созвездия не должны превышать значений, приведенных в таблице;

Таблица.

Виды модуляции и кодирования	Отклонение созвездия, дБ
QPSK, RS	не более чем минус16
8PSK, RS	не более чем минус 20
16QAM, RS	не более чем минус 24
64QAM, RS	не более чем минус 28

2) допустимое отклонение частоты не должно превышать 2 % относительно значения частотного интервала между поднесущими, равного 7,8125 кГц;

3) абонентская радиостанция должна поддерживать длину кадра, равную 10 мс, при этом допускается длина кадра (дополнительно), равная 5 мс;

4) при BER?10-3 или PER?10-2 динамический диапазон приемника должен составлять не менее 55 дБ.

XVIII. Параметры абонентских радиостанций должны соответствовать следующим требованиям:

1) мощности передатчика согласно приложению N 2 к Правилам;

2) уровней излучений передатчика согласно приложению N 3 к Правилам;

3) побочных излучений согласно приложению N 4 к Правилам;

4) интерфейсов согласно приложению N 5 к Правилам;

5) устойчивости к климатическим воздействиям согласно приложению N 6 к Правилам;

6) устойчивости к механическим воздействиям согласно приложению N 7 к Правилам;

7) приемника согласно приложению N 8 к Правилам;

8) встроенных в абонентские радиостанции вспомогательных приемопередающих устройств малого радиуса действия в диапазоне 2,4 ГГц, согласно приложению N 9 к Правилам.

XIX. При воздействии на абонентские радиостанции климатических и механических факторов должны контролироваться следующие параметры:

1) отклонение мощности передатчика от номинального значения;

2) допустимое отклонение частоты.

_____________

Приложение N 1
к Правилам применения абонентских радиостанций
сетей подвижной радиосвязи стандарта
CS-OFDMA, утвержденным приказом Министерства
цифрового развития, связи и массовых
коммуникаций Российской Федерации
от _________________N _____

Требования к параметрам радиоинтерфейса сети стандарта CS-OFDMA

1. Радиоинтерфейс должен обеспечивать выполнение следующих функции:

1) передачу и прием радиосигналов;

2) кодирование и декодирование сигналов и исправление ошибок;

3) синхронизацию в нисходящем (линия вниз - от базовой радиостанции к абонентской радиостанции) и восходящем (линия вверх - от абонентской радиостанции к базовой радиостанции) направлении;

4) случайный доступ.

2. Абонентская радиостанция должна реализовать следующие преобразования: скремблирование, помехоустойчивое кодирование, модуляцию, расширение спектра, отображение на подканалы и добавление пилот-сигналов.

3. Для абонентской радиостанции передающей и приемной частями радиоинтерфейса должны обеспечиваться выполнение следующих функций:

3.1 приемная часть радиоинтерфейса на линии вниз должна обеспечивать выполнение функций по приему по радиоканалу, удаления циклического префикса и быстрого преобразования Фурье (FFT), обратного отображения на поднесущие, оценивания параметров канала, демодуляции, декодирования, дескремблирования;

3.2 передающая часть радиоинтерфейса на линии вверх должна обеспечивать выполнение функций скремблирования, помехоустойчивого кодирования, модуляции, расширения спектра, отображения на поднесущие, обратного быстрого преобразования Фурье и добавления циклического префикса, передачи по радиоканалу.

4. Системные параметры радиоинтерфейса должны соответствовать следующим требованиям:

1) шаг сетки частот: 250 кГц;

2) режим дуплекса: временной (TDD);

3) передача информации в радиоканале: цифровая;

4) способ разделения каналов: многостанционный доступ с ортогональным частотным разделением и кодовым расширением спектра (CS-OFDMA);

5) номинальная полоса частот: 1 МГц и 5 МГц;

6) число точек быстрого преобразования Фурье: 256 и 1024.

7) частота дискретизации: 2 МГц и 8 МГц;

8) используемая полоса частот: 1,0 или 0,875 МГц и 4,75 МГц;

9) используемое число поднесущих: 128 или 112 и 608.

5. В широкополосной системе беспроводного доступа на основе стандарта CS-OFDMA должны использоваться шесть типов последовательностей: скремблирующая последовательность, последовательность преамбулы, расширяющая последовательность, последовательность-маска, ранжирующая последовательность и пилот-последовательность:

5.1 скремблирующая и расширяющая последовательности не должны зависеть от идентификатора ячейки, в то время как другие последовательности зависят от идентификатора последовательности базовой станции.

Скремблирующая последовательность состоит из 1536 битов, принимающих значения "0" или "1";

5.2 расширяющая последовательность основана на матрице H размерности N N.

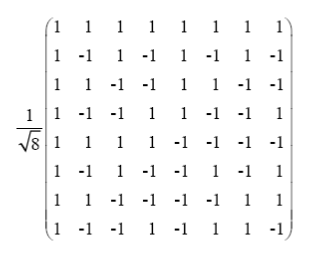

При N=8 на нисходящей и восходящей линиях должна использоваться матрица Адамара размерности 8 8:

.

При N=7 на нисходящей и восходящей линиях должна использоваться матрица размерности 7 7:

При N=6 на нисходящей и восходящей линиях должна использоваться матрица размерности 6 6:

.

5.3 последовательность-маска зависит от идентификатора ячейки и предназначена для идентификации расширяющих последовательностей различных ячеек. Эта последовательность определяется идентификатором базовой станции;

5.4 пилот-последовательность состоит из 128 смежных поднесущих на 1 МГц, соответствующих одной группе поднесущих (SCG). Пилот-последовательность базовой станции является конфигурируемой и определяется идентификатором базовой станции.

6. В абонентской радиостанции должно применяться скремблирование, помехоустойчивое кодирование и модуляция.

6.1 скремблирование осуществляется на восходящей линии и нисходящей линии;

6.2 для помехоустойчивого кодирования используется кодирование Рида-Соломона, которое осуществляется с помощью укороченного кода (26, 24) кода (31, 29) в поле GF(25). Код Рида-Соломона использует примитивный полином P(x) = x5+x2+1 и порождающий полином G(x) = (x - a)(x -a2);

6.3 В абонентской радиостанции должны поддерживаться следующие виды модуляции:

а) квадратурная фазовая модуляция;

б) фазовая модуляция с числом уровней 8;

в) квадратурная амплитудная модуляция с числом уровней 16;

г) квадратурная амплитудная модуляция с числом уровней 64.

7. Параметры и структура символа OFDMA должны соответствовать следующим требованиям:

1) символ OFDMA:

а) расстояние между поднесущими: 7,8125 кГц;

б) используемый интервал символа: 128 мкс;

в) период OFDMA-символа: 137.5 мкс;

г) длительность циклического префикса: 6 мкс;

д) длительность циклического постфикса: 3,5 мкс;

е) общая длительность защитного интервала: 9,5 мкс;

2) структура OFDMA-символа во временной области приведена на рисунке 1:

6 мкс	128 мкс	3,5 мкс

Рис. 1. Структура символа OFDMA во временной области

3) структура символа OFDMA в частотной области: символ OFDMA состоит из поднесущих, число которых должно быть равно числу точек быстрого преобразования Фурье. При этом должны использоваться три типа поднесущих:

поднесущие данных,

пилот-поднесущие,

нулевые поднесущие.

8. Расширение спектра должно выполняться для модулированных символов. Коэффициент N расширения спектра означает длину расширения каждого символа OFDMA и принимает значения "6", "7" и "8".

9. Абонентская радиостанция должна иметь следующую структуру передаваемого сигнала.

9.1 передаваемый сигнал в частотной области состоит из информационных символов OFDMA для каждого подканала;

9.2 в каждом подканале один или два символа являются пилот-символами и предназначены для оценивания параметров канала;

9.3 во временной области преамбула состоит из двух повторений длительности 64 мкс сигнала синхронизации, циклического префикса длительностью 24 мкс и циклического постфикса длительностью 8 мкс в соответствии с рисунком 2.

Циклический префикс 24 мкс	Синхронизация 64 мкс	Синхронизация 64 мкс	Циклический постфикс 8 мкс

Рис. 2. Структура преамбулы во временной области

В частотной области преамбула размещается на всех рабочих поднесущих, число которых может достигать 608 поднесущих (для полосы 4,75 МГц);

9.4 ранжирующая кодовая последовательность использует длительность 128 мкс. Ранжирующая последовательность отображается на частотные поднесущие следующим образом: ранжирующая кодовая последовательность выбирается в соответствии с идентификатором последовательности базовой станции (BTS ID) и индексом ранжирующей последовательности.

10. Требования к структуре кадров абонентских станций длительностью 10 мс и длительностью 5 мс:

10.1 кадр длительностью 10 мс включает преамбулу (один префикс, два символа синхронизации и один постфикс), 8 временных слотов трафика (4 нисходящих временных слота трафика и 4 восходящих временных слота трафика), восходящий ранжирующий временной слот и два защитных временных слота. Структура кадра длительностью 10 мс приведена на рисунке 3;

Преамбула 160 мкс	Защитный интервал 16 мкс	Нисходящий трафик 4739 мкс	Защитный интервал передачи 218 мкс	Ранжиро-вание 128 мкс	Восходящий трафик 4699 мкс	Защитный интервал приема 40 мкс

Рис. 3. Структура кадра длительностью 10 мс

10.2 кадр длительностью 5 мс включает преамбулу (подобную преамбуле кадра длительностью 10 мс), 4 временных слота трафика (2 нисходящих временных слота трафика и 2 восходящих временных слота трафика), восходящий ранжирующий временной слот и два защитных временных слота. Структура кадра длительностью 5 мс приведена на рисунке 4.

Преамбула 160 мкс	Защитный интервал 16 мкс	Нисходящий трафик 2220 мкс	Защитный интервал передачи 224 мкс	Ранжи-рование 128 мкс	Восходящий трафик 2212 мкс	Защитный интервал приема 40 мкс

Рис 4. Структура кадра длительностью 5 мс

11. Требования к структуре временного слота (интервала) абонентских радиостанций:

11.1 временные слоты трафика кадра длительностью 10 мс:

а) основной временной слот:

нисходящий основной временной слот длительностью 1116 мкс, включая временные подинтервалы АРУ и 8 символов OFDMA;

восходящий основной временной слот использует длительность 1106 мкс, включая временные подинтервалы АРМ и 8 символов OFDMA;

б) временной суперслот:

нисходящий временной суперслот длительностью 1391 мкс, включая временные подинтервалы АРУ и 10 символов OFDMA;

восходящий временной суперслот использует длительность 1381 мкс, включая временные подинтервалы АРМ и 10 символов OFDMA;

11.2 Временные слоты трафика длительностью 5 мс основного временного слота:

нисходящий основной временной слот длительностью 1110 мкс, включая временные подинтервалы АРУ и 8 символов OFDMA;

восходящий временной слот длительностью 1106 мкс, включая временные подинтервалы АРМ и 8 символов OFDMA.

12. Структура подканалов абонентских радиостанций должна соответствовать следующим требованиям:

а) нормальный временный слот, включая подканал временного слота, является частотно-временной областью размерностью 8 8. Структура подканала для временного слота приведена на рисунке 5;

Рис. 5. Структура подканала для временного слота

б) временный суперслот, включая подканал временного слота, является частотно-временной областью размерностью 8 10. Структура подканала для временного суперслота приведена на рисунке 6.

Рис. 6. Структура подканала для временного суперслота

13. Абонентские радиостанции должны использовать следующие категории подканалов: стационарные и мобильные:

а) в стационарном состоянии для каждого подканала один символ OFDMA должен устанавливаться как пилот-символ;

б) в мобильном состоянии для каждого подканала два символа OFDMA должен устанавливаться как пилот-символы.

Структуры различных подканалов для различных временных слотов приведены на рисунках 7, 8, 9 и 10.

Рис. 7. Структура стационарного подканала для временного слота

Рис. 8. Структура стационарного подканала для временного суперслота

Рис. 9. Структура мобильного подканала для временного слота

Рис. 10 Структура мобильного подканала для временного суперслота

14. Абонентские радиостанции должны использовать следующие категории физических каналов.

1) физический вещательный канал (PBCH);

2) физический канал ранжирования (PRCH);

3) физический ответный канал ранжирования (PRRCH);

4) физический канал случайного доступа (PRACH);

5) физический ответный канал случайного доступа (PRARCH);

6) физический восходящий канал трафика (PUTCH);

7) физический нисходящий канал трафика (PDTCH).

15. Требования к абонентским радиостанциям при использовании режима MIMO.

В режиме MIMO должна применяться конфигурация антенн NTX-NRX, где число передающих антенн составляет NTX>1, а число приемных антенн составляет NRX?1. С помощью схемы формирования лучей диаграммы направленности (MBF) символы передаются с помощью нескольких передающих антенн.

16. Требования к абонентским радиостанциям при использовании режима передачи MBF-TD.

В режиме передачи MBF-TD пара элементарных подканалов связи организуется с помощью двух смежных подканалов в частотной области, и назначение радиоресурсов осуществляется на основе одной или нескольких пар элементарных подканалов.

________________

Приложение N 2
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N _____

Требования к параметрам мощности передатчика абонентской радиостанции

1. Максимальное отклонение выходной мощности передатчика абонентской радиостанции должно составлять не более 2 дБ.

2. Диапазон регулировки выходной мощности абонентской радиостанции должен составлять не менее 55 дБ.

3. Минимальный шаг регулировки выходной мощности абонентской радиостанции составлять не более 1 дБ.

4. Допустимые пределы отклонения шага регулировки выходной мощности абонентской станции должны составлять _50 % относительно пределов регулировки выходной мощности абонентской радиостанции.

________________

Приложение N 3
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N ______

Требования к параметрам уровней излучения передатчика абонентской радиостанции

Маска спектра передаваемого сигнала абонентской радиостанции для полосы 1 МГц должна соответствовать требованиям, приведенным в таблице.

Таблица.

Полоса B: 1 МГц	Смещение частоты ?F, МГц	0,5B	0,525B	0,75B	B	2B	3B
	?F/B	0,5	0,5	0,75	1	2	3
Спектральная плотность мощности, дБ		0	-15	-27	-31	-43	-59

_____________

Приложение N 4
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N _____

Требования к параметрам побочных излучений абонентских радиостанций

1. Требования к параметрам уровней побочных излучений абонентских радиостанций на антенном разъеме приведены в таблице N 1.

Таблица N 1.

Частота, МГц	Уровень побочных излучений, дБм	Ширина измерительной полосы частот, кГц
0,009 - 0,150	-36	1
0,150 - 30	-36	10
30- 1 000	-36	100
1000 - 12750	-30	1 000

2. Требования к параметрам уровней побочных излучений через корпус абонентских радиостанций приведены в таблице N 2.

Таблица N 2.

Частота, МГц	Уровень побочных излучений, дБм	Ширина измерительной полосы частот, кГц
30- 1000	-36	100
1000 - 12750	-30	1000

________________

Приложение N 5
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N _____

Требования к интерфейсам абонентских радиостанций

1. Настольная абонентская радиостанция должна поддерживать интерфейс Ethernet. Интерфейс Ethernet поддерживает 10 Мбит/с интерфейс Ethernet или 10/100 Мбит/с адаптивный интерфейс Ethernet.

2. Переносная абонентская радиостанция должна поддерживать интерфейс USB (версия USB2.0).

3. Абонентская радиостанция, предназначенная для встраивания в компьютер, должна поддерживать интерфейс PCMCIA/mPCIe или интерфейс USB (версия USB2.0).

________________

Приложение N 6
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N ______

Требования к параметрам устойчивости абонентских радиостанций к климатическим воздействиям

Абонентские радиостанции должны сохранять работоспособность при климатических воздействиях, приведенных в таблице.

Таблица.

Тип абонентской радиостанции и параметры	Настольная	Переносная	Предназначена для встраивания в компьютер
Диапазон рабочих температур	от -10 до 45 °C	от -10 до 45 °C	от -10 до 45 °C
Относительная влажность	от 20 до 90 %	от 20 до 90 %	от 20 до 90 %
Атмосферное давление	от 86 до 106 кПа	от 86 до 106 кПа	от 86 до 106 кПа

________________

Приложение N 7
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N _____

Требования к параметрам устойчивости абонентских радиостанций к механическим воздействиям

К параметрам устойчивости абонентских радиостанций к механическим воздействиям предъявляются следующие требования:

1) настольные абонентские радиостанции должны сохранять работоспособность в упакованном виде при выключенном питании при фиксации на испытательном стенде и при воздействии синусоидальной вибрации с характеристиками воздействующего фактора, приведёнными в таблице;

Таблица.

Частота, Гц	Амплитуда смещения, м	Направление и время воздействия
от 10 до 55	0,35	Три осевых направления (25 минут воздействия в каждом направлении)

2) переносные абонентские радиостанции должны сохранять работоспособность в упакованном виде при выключенном питании при фиксации на испытательном стенде и при воздействии случайной вибрации. При частоте вибрации от 5 до 500 Гц спектральная плотность ускорения случайной вибрации составляет 0,96м2/с3.

________________

Приложение N 8
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N _____

Требования к параметрам приемника абонентских радиостанций

1. Значения величины эталонной чувствительности приемника абонентской радиостанции при BER?10-3 или PER?10-2 приведены в таблице.

Таблица.

Виды модуляции и кодирования	Чувствительность приемника
QPSK, RS	-107 дБм/подканал
8PSK, RS	-103 дБм/ подканал
16QAM, RS	-101 дБм/ подканал
64QAM, RS	-95 дБм/ подканал

2. Максимальная мощность принимаемого сигнала должна составлять минус 35 дБм на канал.

3. При мощности принимаемого сигнала (синхросигнала), равной минус 90 дБм, при мешающем синусоидальном сигнале с уровнем, не превышающем минус 45 дБм, и расстоянием между этим мешающим сигналом и рабочим сигналом, не менее 5 МГц, при квадратурной фазовой модуляции (QPSK) BER не должен превышать 10-3 (PER не должен превышать 10-2).

4. Требования к избирательности приемника по соседнему каналу:

а) BER не должна превышать 10-3 (PER не должна превышать 10-2);

б) мощность полезного сигнала минус 90дБм/1МГц;

в) отклонение частоты мешающего сигнала от рабочей частоты полезного сигнала, равной _B;

г) мощность мешающего сигнала на 25 дБ выше мощности полезного сигнала,

где B - номинальная ширина полосы, занимаемой модулированным сигналом.

5. Требования к подавлению зеркальных каналов при избирательности по зеркальному каналу, равной не менее 35дБ.

________________

Приложение N 9
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N _____

Требования к параметрам встроенных в абонентские радиостанции вспомогательных приемопередающих устройств малого радиуса действия в диапазоне 2,4 ГГц

1. Мощность передатчика вспомогательного устройства малого радиуса действия должна быть не более 2,5 мВт.

2. Рабочий диапазон частот передачи и приема вспомогательных приемопередающих устройств малого радиуса, встроенных в абонентские радиостанции действия, должен составлять (2,4 - 2,4835) ГГц.

При этом диапазоны частот указанных устройств конкретных типов абонентских радиостанций устанавливаются и декларируются производителем абонентских радиостанций в пределах рабочего диапазона.

3. Предельно допустимые максимальные значения побочных излучений встроенного в абонентскую радиостанцию вспомогательного устройства малого радиуса действия (без побочных излучений приемопередатчика) приведены в таблицах NN 1 и 2.

Таблица N 1.

Диапазоны частот	Предельно допустимые уровни узкополосных побочных излучений
	В режиме передачи	В дежурном режиме
от 30 МГц до 1 ГГц	-36 дБм	-57 дБм
выше 1 ГГц до 12,75 ГГц	-30 дБм	-47 дБм
(1,8 - 1,9) ГГц; (5,15 - 5,3) ГГц	-47 дБм	-47 дБм

Таблица N 2.

Диапазоны частот	Предельно допустимые уровни широкополосных побочных излучений
	В режиме передачи	В дежурном режиме
от 30 МГц до 1 ГГц	-86 дБм/Гц	-107 дБм/Гц
выше 1 ГГц и до 12,75 ГГц	-80 дБм/Гц	-97 дБм/Гц
от 1,8 до 1,9 ГГц от 5,15 до 5,3 ГГц	-97 дБм/Гц	-97 дБм/Гц

________________

Приложение N 10
к Правилам применения абонентских
радиостанций сетей подвижной радиосвязи
стандарта CS-OFDMA, утвержденным
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от _________________N _____

Справочно

Список используемых сокращений

1. АРУ - Автоматическая регулировка усиления.

2. АРМ - Автоматическая регулировка мощности.

3. BER - bit error rate (коэффициент ошибок на бит).

4. CS-OFDMA Code-spread Orthogonal frequency division multiplexing. Orthogonal frequency division multiple access (многостанционный доступ с ортогональным частотным разделением и кодовым расширением спектра (кодовое расширение спектра добавляется в множественный доступ с ортогональным частотным разделением (OFDMA).

5. FFT - Fast Fourier Transform (быстрое преобразование Фурье).

6. MBF-TD - Multiple Beamforming based on Transmitting Diversity (формирование лучей диаграммы направленности на основе разнесения на передаче).

7. MIMO - Multiple-Input Multiple-Output (технология использования нескольких передающих антенн и нескольких приемных антенн).

8. mPCIe - PCI Express Mini Card (карта PCI Express для портативных устройств).

9. OFDMA - Orthogonal Frequency Division Multiple Access (многостанционный доступ с ортогональным частотным разделением).

10. PBCH - Physical Broadcast Channel (физический вещательный канал).

11. PDTCH - Physical Downlink Traffic Channel (физический нисходящий канал трафика).

12. PRACH - Physical Random Access Channel (физический канал случайного доступа).

13. PRARCH - Physical Random Access Response Channel (физический ответный канал случайного доступа).

14. PRCH - Physical Ranging Channel (физический канал вызова).

15. PRRCH - Physical Ranging Response Channel (физический ответный канал ранжирования).

16. PUTCH - Physical Uplink Traffic Channel (физический восходящий канал трафика).

17. SCG - SubCarrier Group (группа поднесущих (Полоса системы 5 МГц делится на 5 групп поднесущих с 128 непрерывными поднесущими в каждой группе, каждая группа поднесущих (SCG) занимает полосу 1 МГц).

18. TDD - Time Division Duplex (временной дуплекс).

19. PER - packet error rate (коэффициент ошибок на пакет).

20. QPSK - квадратурная фазовая модуляция.

21. 8PSK - фазовая модуляция с числом уровней 8.

22. 16QAM - квадратурная амплитудная модуляция с числом уровней 16.

23. 64QAM - квадратурная амплитудная модуляция с числом уровней 64.

24. PCMCIA - Personal Computer Memory Card International Association (международная ассоциация производителей карт памяти для персональных компьютеров).

25. USB - Universal Serial Bus (универсальная последовательная шина).

________________
