Доработанный текст проекта Приказа Министерства энергетики РФ "Об утверждении требований к обеспечению надежности электроэнергетических систем, надежности и безопасности объектов электроэнергетики и энергопринимающих установок "Требования по плавке гололеда на проводах и грозозащитных тросах линий электропередачи" (подготовлен Минэнерго России 30.05.2018)

Досье на проект

В соответствии с пунктом 2 статьи 28 Федерального закона от 26.03.2003 N 35-ФЗ "Об электроэнергетике" (Собрание законодательства Российской Федерации, 2003, N 13, ст. 1177; 2017, N 31 (ч.1), ст. 4822) и пунктом 1 постановления Правительства Российской Федерации от 2 марта 2017 г. N 244 "О совершенствовании требований к обеспечению надежности и безопасности электроэнергетических систем и объектов электроэнергетики и внесении изменений в некоторые акты Правительства Российской Федерации" (Собрание законодательства Российской Федерации, 2017, N 11, ст. 1562) приказываю:

1. Утвердить прилагаемые требования к обеспечению надежности электроэнергетических систем, надежности и безопасности объектов электроэнергетики и энергопринимающих установок "Требования по плавке гололеда на проводах и грозозащитных тросах линий электропередачи".

2. Настоящий приказ вступает в силу по истечении трех месяцев после дня его официального опубликования.

Министр

А.В. Новак

УТВЕРЖДЕНЫ
приказом Минэнерго России
от "__" ____ 2018 г. N ___

Требования
по плавке гололеда на проводах и грозозащитных тросах линий электропередачи

I. Общие положения

1. Настоящие Требования по плавке гололеда на проводах и грозозащитных тросах линий электропередачи (далее - Требования) устанавливают требования к организации на воздушных линиях электропередачи и воздушных участках кабельно-воздушных линий электропередачи (далее совместно именуются "ЛЭП") классом напряжения 6 кВ и выше схем плавки гололедно-изморозевых отложений на проводах и грозозащитных тросах линий электропередачи, а также требования к организации и осуществлению эксплуатации указанных схем, подготовке и проведению плавки всех типов гололедно-изморозевых отложений (далее - гололед) на проводах и грозозащитных тросах ЛЭП.

2. Положения Требований обязательны для исполнения собственниками и иными законными владельцами объектов электросетевого хозяйства, организациями, осуществляющими проектирование объектов электроэнергетики, субъектами оперативно-диспетчерского управления в электроэнергетике.

3. В Требованиях используются термины и определения в значениях, установленных законодательством Российской Федерации в области электроэнергетики, а также понятия, указанные в приложении 1 к Требованиям.

II. Условия организации плавки гололеда на ЛЭП

4. Основанием для организации плавки гололеда на проводах и грозозащитных тросах ЛЭП классом напряжения 6 кВ и выше являются карты районирования по гололеду.

5. Районирование по гололеду должно осуществляться по максимальной толщине стенки отложения гололеда цилиндрической формы при плотности 0,9 г/см3 на проводе диаметром 10 мм, расположенном на высоте 10 м над поверхностью земли (нормативная толщина стенки гололеда), повторяемостью 1 раз в 25 лет, определяемой согласно приложению 2 к Требованиям.

6. Плавка гололеда на проводах и грозозащитных тросах вновь строящихся ЛЭП классом напряжения 110 кВ и выше должна организовываться при прохождении трассы ЛЭП в IV-м районе по гололеду и выше за исключением случаев, указанных в пункте 7 Требований.

Необходимость организации плавки гололеда на вновь строящихся ЛЭП классом напряжения 6 - 35 кВ должна определяться при проектировании.

7. Не требуется выполнять организацию плавки гололеда на ЛЭП классом напряжения 110 кВ и выше, проходящих в IV районе по гололеду, если для них используются конструкции, рассчитанные с учетом толщины стенки гололеда по V району по гололеду.

8. Собственником или иным законным владельцем ЛЭП (далее - эксплуатирующая организация) классом напряжения 110 кВ и выше должны разрабатываться карты районирования по гололеду. Карты районирования по гололеду должны предоставляться эксплуатирующей организацией в диспетчерские центры субъекта оперативно-диспетчерского управления, в диспетчерском управлении или ведении которых находятся соответствующие ЛЭП.

Карты районирования по гололеду должны актуализироваться с периодичностью не реже 1 раза в 10 лет или при выявлении фактов отключения ЛЭП от воздействия гололеда в III районе по гололеду и ниже (не менее двух отключений за гололедный сезон не менее чем в двух гололедных сезонах за 5 лет).

9. Плавка гололеда на проводах и грозозащитных тросах, действующих ЛЭП 110 кВ и выше, должна организовываться при одновременном выполнении следующих условий:

а) на ЛЭП отсутствует схема плавки гололеда (далее - СПГ);

б) выявлены факты отключения ЛЭП от воздействия гололеда (не менее двух отключений за гололедный сезон не менее чем в двух гололедных сезонах за 5 лет);

в) ЛЭП проходит в IV-м районе по гололеду и выше.

10. Для действующих воздушных линий электропередачи (далее - ВЛ) классом напряжения 110 кВ и выше, имеющих СПГ, должны быть выполнены мероприятия по приведению СПГ в соответствие с Требованиями, если выявлена неэффективность существующей СПГ.

11. Для действующих ВЛ классом напряжения 6 - 35 кВ решение об организации плавки гололеда или о реконструкции (модернизации) СПГ должно приниматься эксплуатирующей организацией на основании данных об отключения ЛЭП от воздействия гололеда.

12. Проект организации плавки гололеда на проводах и грозозащитных тросах ЛЭП должен согласовываться эксплуатирующими организациями с организациями, оборудование которых задействовано в плавке гололеда, и с субъектом оперативно-диспетчерского управления, в диспетчерском управлении или ведении которого находятся вышеуказанные ЛЭП и оборудование.

13. Для вновь строящихся ЛЭП классом напряжения 220 кВ и выше, на которых организуется плавка гололеда, должна предусматриваться установка автоматизированной информационной системы контроля гололедообразования (далее - АИСКГ). Для ЛЭП классом напряжения 110 кВ и ниже необходимость установки АИСКГ и способ наблюдения за образованием гололеда должны определяться при проектировании.

14. Выбор СПГ должен осуществляться при проектировании новых СПГ или модернизации неэффективных СПГ в соответствии с пунктом 10 Требований с учетом положений главы III Требований.

III. Требования к схемам плавки гололеда

15. Для плавки гололеда на проводах ЛЭП классом напряжения 220 кВ и выше СПГ должны выполняться на постоянном токе. Для плавки гололеда на проводах ЛЭП классом напряжения 150 кВ и ниже СПГ должны выполняться на постоянном или переменном токе. Для плавки гололеда на грозозащитных тросах ЛЭП СПГ должны выполняться на постоянном или переменном токе.

Для плавки гололеда на проводах ЛЭП классом напряжения 6 - 10 кВ в качестве источника тока плавки могут применяться резервные источники снабжения электрической энергией на базе дизельных генераторных установок, в том числе с применением преобразователей тока для организации плавок гололеда постоянным током.

16. СПГ должна выбираться на основании расчетов режимов плавки гололеда, выполняемых с соблюдением требований, предусмотренных главой V Требований.

17. Релейная защита оборудования, входящего в СПГ, должна выполняться с соблюдением требований, предусмотренных главой IV Требований.

18. СПГ на проводах ЛЭП постоянным током должна выполняться с использованием схем, указанных в приложении 3 к Требованиям.

19. СПГ на проводах ЛЭП переменным током должна выполняться с использованием схем, указанных в приложении 4 к Требованиям.

20. СПГ на грозозащитных тросах ЛЭП должна выполняться с использованием схем, указанных в приложении 5 к Требованиям.

21. В СПГ постоянным током должны применяться управляемые выпрямительные установки (далее - ВУ), за исключением случая, указанного в пункте 22 Требований.

22. В СПГ постоянным током допускается применение неуправляемых ВУ в случаях, когда для всех ЛЭП, плавка гололеда на проводах которых производится от данных ВУ, обеспечивается соблюдение нормативных параметров режима плавки гололеда, приведенных в главе V Требований.

23. В СПГ постоянным током для питания установок плавки гололеда (далее - УПГ) должен устанавливаться отдельный силовой трансформатор, за исключением случаев, указанных в пункте 24 Требований.

24. Подключение УПГ к обмоткам низшего напряжения автотрансформаторов (трансформаторов) допускается, если отключение автотрансформаторов (трансформаторов) от релейной защиты УПГ при их повреждении в период плавки гололеда не приводит к отключению нагрузки потребителей.

25. При использовании неуправляемых ВУ в СПГ постоянным током, для ограничения аварийных токов при повреждении ВУ, должны быть установлены токоограничивающие реакторы на каждый выпрямительный мост (далее - ВМ). Сопротивление токоограничивающего реактора должно выбираться исходя из обеспечения достаточного времени на отключение ВУ при пробое плеча ВМ или однофазном коротком замыкании (далее - КЗ) на стороне переменного тока ВУ.

26. При использовании управляемых ВУ в СПГ постоянным током установка реакторов требуется только в случае, если величина индуктивного сопротивления силового трансформатора и системы недостаточна для обеспечения нормальной коммутации тиристорных преобразователей ВМ.

27. В СПГ постоянным током одна точка должна быть заземлена. Для СПГ с последовательным включением ВУ должна быть заземлена средняя точка между двумя ВУ. Заземление выполняет защитную функцию и не должно быть связано с контуром заземления подстанции.

28. В СПГ постоянным током согласно схемам "в" и "е" приложения 3 к Требованиям каждая из последовательно включенных ВУ должна подключаться к электрически не связанным между собой шинам напряжением 6 - 10 кВ, питающимся от разных (авто) трансформаторов или от разных обмоток трансформаторов с расщепленной обмоткой низкого напряжения.

29. СПГ на грозозащитных тросах должна обеспечивать возможность выполнения плавки гололеда без отключения ЛЭП, защищаемой грозозащитными тросами, на которых осуществляется плавка гололеда.

30. В СПГ на проводах и грозозащитных тросах переменным током с использованием "земли" в качестве обратного провода согласно схемам "в" - "з" приложения 4 и схемам "а" - "г" приложения 5 к Требованиям допускается использование в качестве рабочего заземления контур заземления подстанции, при этом заземление должно быть проверено на термическую стойкость при максимальном токе плавки.

31. В СПГ на грозозащитных тросах постоянным током с использованием "земли" в качестве обратного провода согласно схемам "е" и "ж" приложения 5 к Требованиям выносное заземление, не связанное с контуром заземления подстанции, должно быть проверено на термическую стойкость при максимальном токе плавки.

IV. Требования к РЗА схем плавки гололеда

32. СПГ должны быть оснащены устройствами релейной защиты от всех видов повреждений.

33. В СПГ переменным током на проводах ЛЭП согласно схемам "а" - "и" приложения 4 к Требованиям и грозозащитных тросах ЛЭП согласно схемам "а" - "д" приложения 5 к Требованиям для защиты от междуфазных КЗ и замыканий провода или троса на землю должна применяться токовая отсечка. Настройка токовой отсечки должна выполняться с учетом необходимости отстройки от максимального тока плавки.

34. В СПГ переменным током на проводах и грозозащитных тросах ЛЭП согласно схемам "а" - "и" приложения 4 к Требованиям и схемам "а" - "д" приложения 5 к Требованиям для защиты от обрыва провода или троса без КЗ или с замыканием на землю через большое переходное сопротивление, должна применяться минимальная токовая защита. Настройка минимальной токовой защиты должна выполняться с учетом необходимости отстройки от минимального тока плавки.

35. В СПГ переменным током на проводах ЛЭП по схеме встречного включения фаз согласно схеме "к" приложения 4 к Требованиям должны применяться на обоих концах ЛЭП следующие защиты:

а) двухступенчатая направленная дистанционная защита от междуфазных КЗ в случае, если токовая защита от междуфазных КЗ не обеспечивает требуемой чувствительности;

б) двухступенчатая токовая защита от междуфазных КЗ и замыкании провода на землю;

в) одноступенчатая токовая защита нулевой последовательности от замыкания провода на землю.

36. В СПГ постоянным током на проводах и грозозащитных тросах ЛЭП согласно схемам "а" - "е" приложения 3 к Требованиям и схемам "е" - "з" приложения 5 к Требованиям в состав устройств релейной защиты должны входить следующие устройства:

а) токовая отсечка на стороне переменного напряжения ВУ, которая действует на отключение выключателя УПГ при междуфазных КЗ и замыканиях провода или троса на землю. Настройка токовой отсечки должна выполняться с учетом необходимости отстройки от начального тока плавки при минимальной температуре провода;

б) релейная защита от КЗ на землю, устанавливаемая в цепи защитного заземления полюса ВУ, которая действует на отключение выключателя УПГ при замыканиях провода или троса на землю;

в) минимальная токовая защита, которая действует на отключение выключателя УПГ при обрыве провода или троса без КЗ или с замыканием на землю через большое переходное сопротивление, а также при отключении второй УПГ, если для плавки гололеда используются две УПГ по концам ЛЭП согласно схемам "б" и "д" приложения 3 к Требованиям. Настройка минимальной токовой защиты должна выполняться с учетом необходимости отстройки от минимального тока плавки при максимальной температуре провода;

г) релейная защита от пробоя плеча ВУ, которая должна селективно выявлять пробой плеча ВУ. Функции защиты от пробоя плеча и внутренних неисправностей управляемой ВУ должны выполняться системой управления тиристорами ВМ. Данная защита должна действовать на отключение поврежденной ВУ: для неуправляемой ВУ выключатели на высшей стороне силового трансформатора (автотрансформатора), питающего ВУ; для управляемой ВУ выключателем с низшей стороны трансформатора (автотрансформатора), питающего ВУ, после закрытия тиристоров ВМ с помощью системы управления тиристорами.

37. В СПГ постоянным током на стороне переменного напряжения УПГ с низшей стороны трансформатора (автотрансформатора), питающего ВУ, должны быть установлены трансформаторы тока с зазором (разрезным магнитопроводом) для отстройки от апериодической составляющей тока в аварийном режиме.

V. Требования проведения расчетов параметров режима плавки гололеда

38. При проведении расчетов режимов плавки гололеда на проводах и грозозащитных тросах ЛЭП должны быть определены следующие параметры режима плавки при заданных погодных условиях:

а) значение тока плавки гололеда;

б) значение максимально допустимого тока плавки;

в) длительность плавки гололеда;

г) уровни напряжения в прилегающей сети при плавке гололеда.

39. Значение тока плавки гололеда должно соответствовать следующим требованиям:

а) быть достаточным для проплавления гололеда за время не более 60 минут на участке с проводом (грозозащитным тросом) наибольшего сечения. Для СПГ, выполняемой в несколько циклов на трех фазах ЛЭП согласно схемам "а" - "е" приложения 3 к Требованиям и схемам "б" - "г" приложения 4 к Требованиям, время одного цикла не должно превышать 60 минут;

б) не превышать значения максимально допустимого тока плавки на участке с проводом (грозозащитным тросом) наименьшего сечения;

в) не превышать значения допустимых токов для оборудования, задействованного в контуре плавки гололеда, с учетом допустимых на время плавки гололеда перегрузок в соответствии с рекомендациями заводов-изготовителей.

40. Значение максимально допустимого тока плавки для провода (грозозащитного троса) должно рассчитываться с учетом возможного отсутствия на данном участке гололеда для заданных погодных условий исходя из температуры провода (грозозащитного троса) длительно допустимой по условию сохранения его механической прочности.

41. При последовательном включении в СПГ участков линии с проводами разного типа и (или) сечения, ток плавки должен рассчитываться исходя из допустимого тока провода с минимальным сечением.

42. Уровни напряжения в прилегающей сети при плавке гололеда не должны выходить за минимально допустимые значения.

43. При расчете уровней напряжения в прилегающей сети при плавке гололеда постоянным током должна учитываться полная мощность плавки гололеда с учетом потребления реактивной мощности УПГ.

44. Расчет параметров режима плавки гололеда при проектировании СПГ и составлении программ плавки гололеда должен выполняться как минимум для двух значений расчетных погодных условий:

а) наихудшие условия охлаждения провода (грозозащитного троса): температура воздуха 0С; скорость ветра 2 м/с вдоль провода;

б) нормальные условия охлаждения провода (грозозащитного троса): температура воздуха -5С; скорость ветра 5 м/с поперёк провода.

45. Расчет длительности плавки гололеда при проектировании СПГ и составлении программ плавки гололеда должен выполняться исходя из величины расчетной толщины стенки гололеда, принимаемой по максимальному району по гололеду, по которому проходит ЛЭП, согласно приложению 2 к Требованиям, умноженной на коэффициент 0,4, а также на коэффициенты, учитывающие изменение толщины стенки гололеда в зависимости от высоты расположения приведенного центра тяжести провода (грозозащитного троса) над поверхностью земли и от диаметра провода (грозозащитного троса), указанных в приложении 6 к Требованиям.

46. При расчете тока плавки гололеда постоянным током на проводах и грозозащитных тросах ЛЭП с использованием неуправляемых ВУ при проектировании СПГ и составлении программ плавки гололеда должно учитываться его изменение в зависимости от длины участка ЛЭП, покрытого гололедом. Для наихудших условий охлаждения провода (грозозащитного троса) длина гололедного участка должна приниматься равной 90% от длины линии, для нормальных условий охлаждения провода (грозозащитного троса) длина гололедного участка должна приниматься равной 10% от длины линии. Температура провода на участке покрытом гололедом должна приниматься равной 2С, а на участке без гололеда должна рассчитываться исходя из расчетных погодных условий.

47. Ток плавки гололеда постоянным током на проводах и грозозащитных тросах ЛЭП с использованием управляемых ВУ, работающих в режиме источника тока, должен рассчитываться при заданных расчетных погодных условиях исходя из необходимости отстройки тока плавки от максимально допустимого тока плавки с коэффициентом не менее 0,8.

48. При расчете режимов плавки гололеда во время проведения плавки расчетные погодные условия должны определяться по данным наблюдений непосредственно на ЛЭП, а также по данным АИСКГ или метеопостов при их наличии.

VI. Требования к разработке инструкций и программ плавки гололеда

49. Организация и осуществление плавки гололеда должны выполняться в соответствии с инструкциями по предупреждению возникновения и осуществлению плавки гололеда на проводах и грозозащитных тросах ЛЭП (далее - инструкции).

Диспетчерские центры субъекта оперативно-диспетчерского управления в электроэнергетике, в операционной зоне которых предусмотрена плавка гололеда на ЛЭП, отнесенных к объектам диспетчеризации этих диспетчерских центров, должны разрабатывать и утверждать инструкции для своих операционных зон в соответствии с положениями Требований. Инструкции диспетчерских центров должны быть направлены сетевым организациям, генерирующим компаниям (их филиалам, созданным на базе имущественного комплекса электростанций) и потребителям электрической энергии, принимающим участие в организации и осуществлении плавки гололеда на проводах и грозозащитных тросах ЛЭП, отнесенных к объектам диспетчеризации.

Эксплуатирующие организации, на праве собственности или ином законом основании владеющие ЛЭП, на которых предусмотрена плавка гололеда, должны разработать и утвердить инструкции для эксплуатируемых ими ЛЭП в соответствии с положениями Требований, а также с учетом требований всех инструкций диспетчерских центров субъекта оперативно-диспетчерского управления в электроэнергетике, в диспетчерском управлении или ведении которых находятся данные ЛЭП. Инструкция эксплуатирующей организации должна быть согласована с диспетчерскими центрами, в диспетчерском управлении или ведении которых находятся принадлежащие ей ЛЭП.

50. Инструкция диспетчерского центра должна содержать:

данные о районах по гололеду в операционной зоне диспетчерского центра;

сроки окончания пробных плавок гололеда на проводах и грозозащитных тросах ЛЭП, являющихся объектами диспетчеризации диспетчерского центра;

СПГ на проводах и грозозащитных тросах ЛЭП, являющихся объектами диспетчеризации диспетчерского центра;

допустимые величины тока плавки гололеда, с учетом возможных перегрузок по величине и длительности для оборудования СПГ, указанных в подпункте "в" пункта 50 Требований;

очередность (приоритет) плавки гололеда для ЛЭП, принадлежащих разным эксплуатирующим организациям, осуществляемой с одного объекта электроэнергетики (одной УПГ), или если в СПГ для различных ЛЭП задействованы одни и те же объекты электросетевого хозяйства разных эксплуатирующих организаций;

особенности режима работы энергосистемы (энергорайона) при проведении плавки гололеда.

Приложением к инструкции диспетчерского центра должен быть перечень ЛЭП, входящих в операционную зону диспетчерского центра и являющихся его объектами диспетчеризации, на проводах и грозозащитных тросах которых осуществляется плавка гололеда. В указанном перечне для каждой ЛЭП должны быть указаны:

диспетчерский центр или субъект электроэнергетики, осуществляющий координацию переключений для плавки гололеда по программе плавки гололеда (далее - ППГ) на проводах и грозозащитных тросах ЛЭП;

диспетчерские центры, субъекты электроэнергетики, согласующие ППГ на проводах и грозозащитных тросах ЛЭП.

51. Инструкции сетевых организаций или их филиалов и потребителей электрической энергии должны содержать:

данные о районах по гололеду для трасс ЛЭП, на которых осуществляется плавка гололеда;

сроки окончания пробных плавок гололеда на проводах и тросах ЛЭП;

СПГ на проводах и грозозащитных тросах ЛЭП;

допустимые величины тока плавки гололеда, с учетом возможных перегрузок по величине и длительности для оборудования СПГ;

порядок проведения пробных плавок гололеда;

очередность (приоритет) плавки гололеда на ЛЭП разных классов напряжения при одновременном гололедообразовании на них;

мероприятия, выполняемые перед началом гололедного сезона;

порядок организации наблюдения за гололедообразованием;

мероприятия по подготовке и проведению плавок гололеда на проводах и грозозащитных тросах ЛЭП;

порядок организации связи с персоналом, осуществляющим контроль опадания гололеда, порядок действий при пропадании связи;

требования по эксплуатации системы АИСКГ (при наличии);

сведения о наличии и способах контроля температуры провода или грозозащитного троса, в том числе со встроенным оптоволокном, на ЛЭП.

52. Для всех ЛЭП на проводах или грозозащитных тросах, которых предусмотрена плавка гололеда, эксплуатирующими их организациями должны разрабатываться и утверждаться ППГ на проводах и грозозащитных тросах ЛЭП.

53. ППГ на проводах и грозозащитных тросах ЛЭП должны быть согласованы со всеми субъектами электроэнергетики (потребителями электрической энергии), оборудование объектов электроэнергетики которых задействовано в операциях по производству переключений для осуществления плавки гололеда на проводах и грозозащитных тросах ЛЭП.

54. ППГ на проводах и грозозащитных тросах ЛЭП, отнесенных к объектам диспетчеризации, должны быть согласованы с диспетчерскими центрами субъекта оперативно-диспетчерского управления, в диспетчерском управлении или ведении которых находится данная ЛЭП.

55. ППГ должны пересматриваться при изменении СПГ, замене оборудования, входящего в СПГ.

56. В ППГ должны использоваться только диспетчерские наименования ЛЭП, оборудования, устройств, коммутационных аппаратов, заземляющих разъединителей.

57. В ППГ должны быть определены:

перечень объектов электроэнергетики, участвующих в подготовке СПГ и проведении плавки гололеда (подстанции (далее - ПС), электростанции, участки ЛЭП, если плавка гололеда осуществляется по участкам);

СПГ, расчетные параметры режима плавки гололеда (расчетные ток плавки, напряжение на шинах плавки, время плавки гололеда, определяемые исходя из условий главы V Требований);

условия, при которых возможно применение ППГ (ЛЭП, оборудование и устройства, которые должны быть в работе (резерве));

порядок подтверждения готовности эксплуатирующей организации и субъектов электроэнергетики (потребителей электрической энергии), оборудование объектов электроэнергетики которых задействовано в операциях по производству переключений для осуществления плавки гололеда, к осуществлению плавки гололеда (наличие и готовность персонала объектов электроэнергетики к производству переключений, осуществлению контроля за плавкой гололеда);

последовательность переключений для осуществления плавки гололеда (подготовка СПГ, выполнение плавки гололеда, восстановление нормальной схемы сети после окончания плавки гололеда);

порядок передачи сообщения об окончании плавки гололеда;

диспетчерский или оперативный персонал, осуществляющий координацию переключений для плавки гололеда по ППГ, персонал, участвующий в переключениях для осуществления плавки гололеда и контролирующий процесс опадания гололеда.

58. Приложением к ППГ должна быть графическая часть, содержащая:

СПГ с отображением всех ЛЭП, оборудования, участвующих в СПГ, с указанием действительного на момент начала плавки гололеда положений коммутационных аппаратов и заземляющих разъединителей, мест установки заземлений;

схему организации работ по плавке гололеда с указанием прохождения команд по производству переключений и сообщений о подготовке, начале и окончании плавки гололеда.

59. ППГ должна содержать ссылки на программы (типовые программы) переключений по выводу из работы и вводу в работу ЛЭП для осуществления плавки гололеда, разрабатываемые диспетчерским центром субъекта оперативно-диспетчерского управления для ЛЭП, находящихся в его диспетчерском управлении, или центром управления сетями сетевой организации для ЛЭП, находящихся в его технологическом управлении.

60. На основе ППГ должны разрабатываться бланки (типовые бланки) переключений по подготовке СПГ, плавке гололеда (операции с выключателями плавки гололеда, разъединителями плавки гололеда, заземляющими разъединителями плавки гололеда и т.д.) и восстановлению схемы объектов электроэнергетики.

VII. Подготовка и проведение плавки гололеда

61. Перед началом гололедного сезона должны быть выполнены следующие организационно-технические мероприятия:

эксплуатирующей организацией должны быть разработаны графики проведения пробных плавок гололеда на проводах и грозозащитных тросах ЛЭП;

персоналу, осуществляющему координацию переключений для плавки гололеда по ППГ, участвующему в переключениях для осуществления плавки гололеда и наблюдениях за гололедообразованием, должны быть проведены инструктажи, в тематику которых включены вопросы по подготовке и осуществлению плавки гололеда, и учебные противоаварийные тренировки (для диспетчерского, оперативного и оперативно-ремонтного персонала);

проверена исправность АИСКГ;

проведены пробные плавки гололеда для вновь разработанных (реконструированных) СПГ на проводах ЛЭП;

проведены пробные плавки гололеда на всех грозозащитных тросах ЛЭП;

опробованы под нагрузкой все установки плавки гололеда постоянным током для одной из СПГ (с чередованием из года в год разных СПГ для разных ЛЭП);

опробованы под нагрузкой все трансформаторы (фазы трансформаторов) плавки гололеда, которые в нормальном режиме находятся без напряжения.

62. Графики проведения пробных плавок гололеда на ЛЭП, отнесенных к объектам диспетчеризации, должны быть согласованы с диспетчерскими центрами субъекта оперативно-диспетчерского управления.

63. Эксплуатирующая организация должна учесть проведение пробных плавок гололеда на проводах и грозозащитных тросах ЛЭП в предложениях по включению ЛЭП и электросетевого оборудования, отнесенных к объектам диспетчеризации, в сводный годовой и месячный графики ремонтов, направляемых в соответствующие диспетчерские центры субъекта оперативно-диспетчерского управления.

64. Разземление глухозаземленных грозозащитных тросов ЛЭП перед началом гололедного сезона, для проведения пробных плавок гололеда на них должно проводиться после окончания периода интенсивной грозовой активности (по данным метеорологических служб) по решению технического руководителя эксплуатирующей организации (ее соответствующего филиала).

65. Эксплуатирующая организация должна вести статистику гололедообразования и учет проведенных плавок с фиксацией параметров (температура воздуха, ток плавки, продолжительность плавки, место образования, размеры, плотность, структура гололеда) и сохранять данную информацию за всю историю наблюдений.

66. Эксплуатирующая организация должна проводить наблюдения за гололедообразованием. С этой целью эксплуатирующей организацией заранее должны быть определены участки ЛЭП, подверженные частому обледенению, по которым можно судить об опасности гололедообразования. Наблюдения должны осуществляться одним из следующих способов: непосредственно на ЛЭП, на специально смонтированных гололедных постах, на метеопостах, с использованием специальных АИСКГ.

67. Решение о необходимости проведения плавки гололеда должно приниматься эксплуатирующей организацией.

68. Включение разъединителя и выключателя плавки гололеда, закорачивающего разъединителя плавки гололеда должно выполняться по команде диспетчерского или оперативного персонала, осуществляющего координацию переключений для плавки гололеда по ППГ.

69. Для ЛЭП, относящихся к объектам диспетчеризации, переключения для плавки гололеда на грозозащитных тросах, должны осуществляться с разрешения соответствующего диспетчерского центра субъекта оперативно-диспетчерского управления.

70. Во избежание схлестывания проводов и грозозащитных тросов ЛЭП, покрытых гололедом, плавка гололеда на грозозащитных тросах ЛЭП должна производиться в первую очередь.

71. Решение по очередности плавки гололеда на проводах и грозозащитных тросах нескольких ЛЭП, принадлежащих одной эксплуатирующей организации, осуществляемой от одной УПГ, должен принимать технический руководитель эксплуатирующей организации (для ЛЭП, относящихся к объектам диспетчеризации - по согласованию с диспетчерским центром субъекта оперативно-диспетчерского управления.

72. Решение по очередности плавки гололеда на проводах и грозозащитных тросах нескольких ЛЭП, принадлежащих разным эксплуатирующим организациям, осуществляемой от одной УПГ, или если в СПГ для различных ЛЭП задействованы одни и те же объекты электросетевого хозяйства, принадлежащие разным эксплуатирующим организациям, должен принимать диспетчерский центр, в операционной зоне которого расположен объект электроэнергетики с УПГ.

73. Трансформаторы напряжения, установленные на шинах, к которым подключена УПГ постоянным током, должны быть выведены на время проведения плавки гололеда.

74. Информацию о начале плавки гололеда, токе плавки и напряжению должна своевременно доводиться до лица, осуществляющего координацию плавки гололеда.

75. При исчезновении или резких изменениях тока плавки гололеда, плавка гололеда на проводах или грозозащитных тросах ЛЭП должна быть прекращена.

76. При осуществлении плавки гололеда эксплуатирующей организацией должен осуществляться контроль тока плавки, напряжения источника плавки, времени плавки, температуры окружающей среды и, при наличии соответствующих приборов, температуры провода (грозозащитного троса).

77. Информация о прекращении плавки из-за опадания гололеда должна сообщаться оперативному персоналу объекта электроэнергетики, на котором расположен выключатель плавки гололеда. При отсутствии связи с персоналом, осуществляющим наблюдение за плавкой гололеда, выключатель плавки гололеда должен отключаться оперативным персоналом объекта электроэнергетики самостоятельно по истечении расчетного времени плавки гололеда.

78. Если при истечении расчетного времени плавки гололеда гололед не проплавлен, то момент прекращения плавки гололеда должен быть определен эксплуатирующей организацией. Эксплуатирующая организация должна выполнять анализ причин отклонений расчетного и фактического времени плавки гололеда и с учетом его результатов принимать решение о необходимости разработки новой СПГ.

Приложение 1
к Требованиям по плавке гололеда
на проводах и грозозащитных тросах
линий электропередачи

Понятия, используемые в Требования по плавке гололеда на проводах и грозозащитных тросах линий электропередачи

Выпрямительная установка - установка, состоящая из одного или нескольких параллельно включенных выпрямительных мостов;

выпрямительный мост - управляемый или неуправляемый выпрямительный преобразователь переменного трехфазного тока в постоянный ток;

схема плавки гололеда - совокупность устройств, оборудования, коммутационных аппаратов, используемых при проведении плавки гололеда за один или несколько циклов, а также провода и грозозащитные тросы обогреваемой линии электропередачи;

программа плавки гололеда - документ, применяемый диспетчерским персоналом диспетчерского центра субъекта оперативно-диспетчерского управления и (или) оперативным персоналом центра управления сетями сетевой организации, в котором указана последовательность операций при производстве переключений для осуществления плавки гололеда на проводах и грозозащитных тросах линий электропередачи;

установка плавки гололеда - оборудование (выделенные для плавки гололеда генераторы и трансформаторы, выпрямительная установка, ошиновка) и коммутационные аппараты, расположенные в пределах одного объекта электроэнергетики, с помощью которых подается ток плавки гололеда на обогреваемые провода и грозозащитные тросы линий электропередачи.

Приложение 2
к Требованиям по плавке гололеда
на проводах и грозозащитных тросах
линий электропередачи

Нормативная толщина стенки гололеда для различных районов по гололеду

Район по гололеду	Нормативная толщина стенки гололеда, мм
I II III IV V VI VII Особый	10 15 20 25 30 35 40 Более 40

Приложение 3
к Требованиям по плавке гололеда
на проводах и грозозащитных тросах
линий электропередачи

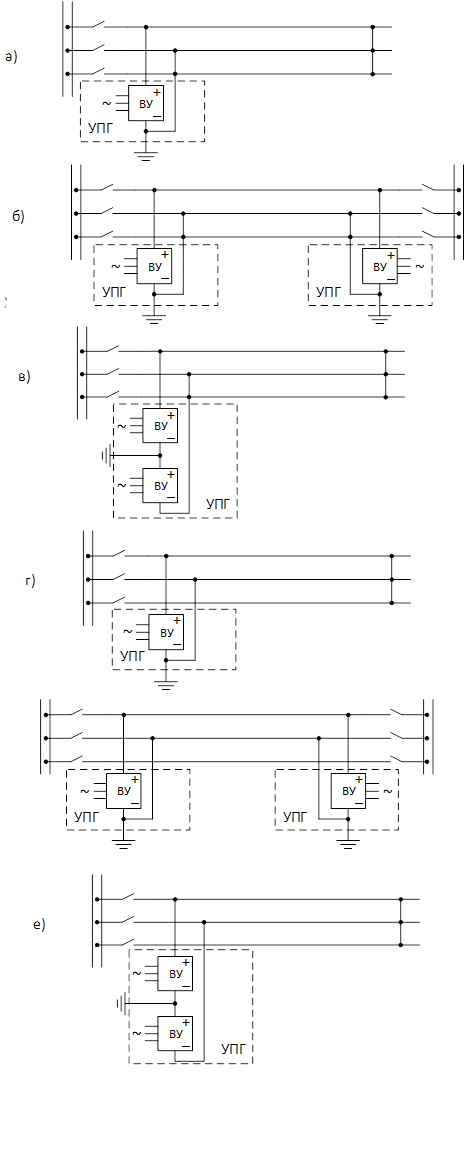

Схемы плавки гололеда на проводах ЛЭП постоянным током

а) фаза-фаза одной ВУ на одной ПС; б) фаза-фаза двумя ВУ на двух ПС; в) фаза-фаза двумя ВУ на одной ПС; г) фаза-две фазы одной ВУ на одной ПС; д) фаза-две фазы двумя ВУ на двух ПС; е) фаза-две фазы двумя ВУ на одной ПС;

Приложение 4
к Требованиям по плавке гололеда
на проводах и грозозащитных тросах
линий электропередачи

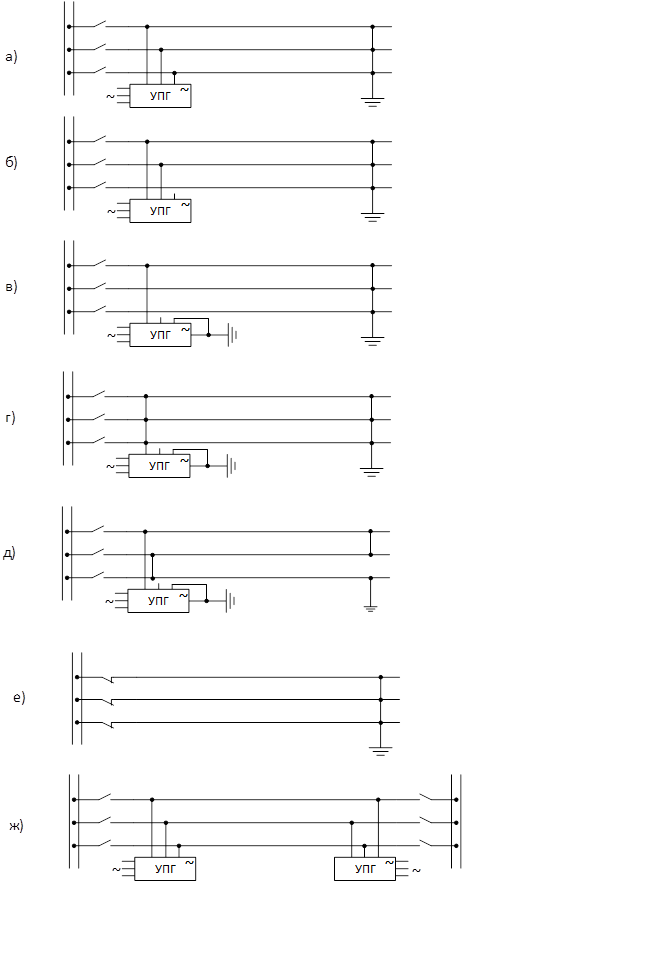

Схемы плавки гололеда на проводах ЛЭП переменным током

а) трехфазное КЗ; б) двухфазное КЗ; в) однофазное КЗ (фаза-земля) на линейном напряжении; г) однофазное КЗ (фаза-земля) на фазном напряжении; д) КЗ трех фаз на землю (3 фазы-земля) на линейном напряжении; е) КЗ трех фаз на землю (3 фазы-земля) на фазном напряжении; ж) однофазное КЗ с последовательным соединением проводов трех фаз (змейка) на линейном напряжении; з) однофазное КЗ с последовательным соединением проводов трех фаз (змейка) на фазном напряжении; и) трехфазное КЗ на номинальном напряжении ГЭС; к) встречное включение фаз

Приложение 5
к Требованиям по плавке гололеда
на проводах и грозозащитных тросах
линий электропередачи

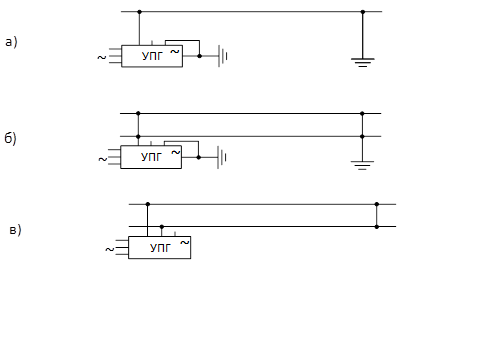

Схемы плавки гололеда на грозозащитных тросах ЛЭП переменным током

а) трос-земля; б) два троса-земля; в) трос-трос

Схемы плавки гололеда на грозозащитных тросах ЛЭП постоянным током

г) трос-земля; д) два троса-земля; е) трос-трос

Приложение 6
к Требованиям по плавке гололеда
на проводах и грозозащитных тросах
линий электропередачи

Высота расположения приведенного центра тяжести проводов и тросов над поверхностью земли, м	Коэффициент, учитывающий изменение толщины стенки гололеда по высоте над поверхностью земли	Диаметр провода (троса), мм	Коэффициент, учитывающий изменение толщины стенки гололеда в зависимости от диаметра провода (троса)
25	1,0	10	1,0
30	1,4	20	0,9
50	1,6	30	0,8
70	1,8	50	0,7
100	2,0	70	0,6
