Проект Приказа Министерства строительства и жилищно-коммунального хозяйства РФ "Об утверждении методики расчета совокупного выделения в воздух внутренней среды помещений химических веществ с учетом совместного использования строительных материалов, применяемых в проектируемом объекте капитального строительства" (подготовлен Минстроем России 17.02.2017)

Досье на проект

В соответствии с пунктом 6.5 Положения о Министерстве строительства и жилищно-коммунального хозяйства Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 18 ноября 2013 г. N 1038, приказываю:

1. Утвердить прилагаемую методику расчета совокупного выделения в воздух внутренней среды помещений химических веществ с учетом совместного использования всех строительных материалов при проектировании и эксплуатации.

2. Департаменту градостроительной деятельности и архитектуры не позднее 10 дней с момента подписания натосящего приказа направить его на государственную регистрацию в Министерство юстиции Российской Федерации.

2. Контроль за исполнением настоящего приказа возложить на заместителя Министра строительства и жилищно-коммунального хозяйства Российской Федерации Х.Д. Мавлиярова.

Министр

М.А. Мень

Утверждена
приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации
от "___" _______ 2016 г. N _________

Методика расчета совокупного выделения в воздух внутренней среды помещений химических веществ с учетом совместного использования всех строительных материалов при проектировании

Методика расчета совокупного выделения в воздух внутренней среды помещений химических веществ с учетом совместного использования всех строительных материалов при проектировании (далее - выделения вредных веществ) содержит алгоритм расчета выделений вредных веществ.

1. Термины и определения

1) Вредные вещества - выделяющиеся в воздух внутренней среды помещений химические вещества в количествах, оказывающих прямое или косвенное неблагоприятное действие на организм человека (с учетом их совместного выделения).

2) Строительная конструкция - конструкция здания, ограничивающая помещение, в котором производится расчет выделения вредного вещества (ограждающие конструкции - стены, полы, потолки, а также - внутренние перегородки, двери, окна).

3) Эмиссия вредных веществ (, мг/(м2*ч)) - количество фактически исходящего j-го вредного вещества с единицы поверхности слоя материала или строительной конструкции за единицу времени.

4) Выделение вредных веществ (, мг/ч) - количество j-го вредного вещества, выделяющегося в помещение за единицу времени.

5) Расчетная концентрация выделения j-го вредного вещества (Pj, мг/м3) - расчетное количество j-го вредного вещества, находящееся в единице объема помещения.

6) Коэффициент диффузии вредных веществ (Ki) - отношение, показывающее величину прошедших вредных веществ через i-тый слой материала к величине находящихся вредных веществ перед слоем того же материала. За фактический коэффициент диффузии вредных веществ принимают коэффициент воздухопроницаемости каждого конкретного слоя материала, участвующего в расчете.

7) Температурный коэффициент (KT) - отношение по выделению вредных веществ при проектируемом температурном режиме, отличным от нормального, в одинаковой конструкции или слое материала.

8) Коэффициент воздухообмена (Kв, ч-1) - показатель обмена воздушных масс, по абсолютной величине равный проектируемой кратности обмена объема воздуха в помещении в единицу времени;

9) Площадь расчетной строительной конструкции (S, м2) - суммарная площадь поверхностей, идентичных по составу слоев и выделению вредных веществ.

10) Акт оценки оценки соответствия результатов расчета выделений вредных веществ величинам предельно допустимых концентраций - документ, входящий в состав проектной документации на объект капитального строительства производственного и непроизводственного назначения, указывающий расчетную оценку суммарного выделения вредных веществ с учетом типа конструкции, применяемых материалов, температурно-влажностного режима помещения.

11) Базовая воздухопроницаемость (W0, мг/(м2*ч)) - воздухопроницаемость слоя строительной конструкции, от которого производится расчет выделений вредных веществ в каждой строительной конструкции. Слой с базовой воздухопроницаемостью является начальным в расчетной строительной конструкции (не более 0,5 предельно допустимой концентрации в час вредных веществ, имеющего минимальное абсолютное значение).

12) Объем помещения (V, м3) - объем помещения, для которого производятся расчеты выделений вредных веществ.

2. Расчет совокупного выделения в воздух внутренней среды помещений химических веществ с учетом совместного использования всех строительных материалов при проектировании

Расчет эмиссии вредных веществ выполняется на основе данных, полученных от производителя материала.

1). Расчет концентрации выделений вредных веществ

В расчете принимаются данные выделения вредных веществ от всей конструкции, от слоев конструкции.

а) Расчет выделения вредных веществ от всей конструкции.

Для каждой строительной конструкции (ограждающие стены, полы, потолки, перегородки, окна, двери) требуется иметь исходные данные:

перечень вредных веществ;

эмиссия вредных веществ (, мг/(м2*ч));

площадь поверхности строительной конструкции (, м3).

Для каждого j-го выделения вредных веществ, присутствующего в строительной конструкции, вычисляется выделение вредных веществ из каждой строительной конструкции (ограждающие стены, полы, потолки, перегородки, окна, двери) по формуле:

где:

, мг/ч - выделение j-того вредного вещества;

, мг/ч - выделение j-того вредного вещества из окон;

, мг/ч - выделение j-того вредного вещества из дверей;

, мг/(м2*ч) - эмиссия j-го вредного вещества в помещение из i-ой строительной конструкции;

, м2 - площадь поверхности i-ой строительной конструкции

n - количество строительных конструкций, исключая окна и двери, участвующих в расчете.

Принято, что перенос вредных веществ через слой материала происходит только в воздушной среде (воздухо-перенос).

Для каждого j-го вредного вещества, присутствующего в строительной конструкции, вычисляется расчетная концентрация выделения j-го вредного вещества (Pj) по формуле:

где:

- температурный коэффициент;

, мг/ч - выделение j-того вредного вещества;

, ч-1 - коэффициент воздухообмена, принимаемый при проектировании в зависимости от схемы исполнения вентиляции (как правило, для естественной вентиляции жилых помещений принимают 0,5 ч-1);

V, м3 - объем помещения.

б) Расчет выделения вредных веществ от слоев конструкции.

Для каждого слоя материалов строительной конструкции (ограждающие стены, полы, потолки, перегородки, окна, двери) требуется иметь исходные данные:

перечень вредных веществ и эмиссию каждого вредного вещества (, мг/(м2*ч)):

N (j)	Вредные вещества	, мг/(м2*ч) (эмиссия вредного вещества)
1
2
3
_
X

площадь поверхности i-той строительной конструкции (, м3);

коэффициент воздухопроницаемости каждого слоя строительной конструкции.

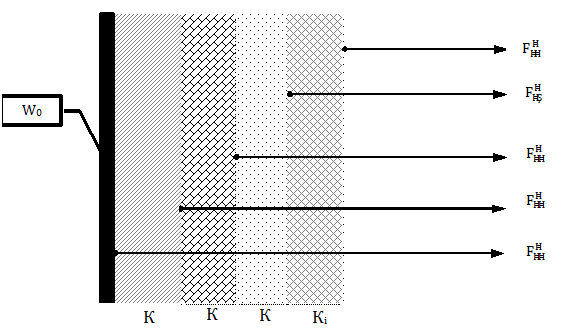

Для каждой строительной конструкции (ограждающих конструкций, внутренних перегородок, полов, потолков) определяется слой с базовой воздухопроницаемостью (W0, мг/(м2*ч)): не более 0,5 предельно допустимой концентрации в час вредных веществ имеющего минимальное абсолютное значение. Если слой с базовой воздухопроницаемостью в строительной конструкции отсутствует, считаются все слои.

В расчете учитывается только слои строительной конструкции, находящиеся внутри от слоя с W0. выделения от слоя с W0 принять равным 0,5 х .

Критерий базовой воздухопроницаемости и его привязка к 50% предельно допустимой концентрации вредных веществ, имеющего минимальное абсолютное значение, является условно принятым.

Для каждой строительной конструкции рассчитывается для каждого j-го вредного вещества выделение с учетом воздухопроницаемости материала конструкции

Выделения вредных веществ для j-го вредного вещества расчитывается по формуле:

где:

, мг/ч - выделение j-того вредного вещества из i-той расчетной строительной конструкции;

, м2 - площадь i-той расчетной строительной конструкции;

Ki - коэффициент диффузии i-го слоя материала

, мг/(м2*ч) - эмиссия j-го вредного вещества в помещение из i-ой строительной конструкции;

, мг/(м2*ч) - эмиссия j-го вредного вещества в помещение из базовой строительной конструкции.

Коэффициент диффузии не является постоянной величиной для конкретного материала и зависит от концентраций вредного вещества до слоя конструкции и после него, температуры слоя конструкции.

Суммарное выделение j-того вредного вещества от всех конструкций рассчитывается по формуле:

,

где:

, мг/ч - выделение j-того вредного вещества из всех элементов помещения;

, мг/ч - выделение j-того вредного вещества из i-той расчетной строительной конструкции;

, мг/ч - выделение j-того вредного вещества из всех окон помещения;

, мг/ч - выделение j-того вредного вещества из всех дверей помещения.

Из полученного каждого j-го вредного вещества, присутствующего в расчетной строительной конструкции, вычисляется концентрация выделения j-го вредного вещества (Pj) по формуле:

где:

- температурный коэффициент;

, мг/ч - выделение j-того вредного вещества;

, ч-1 - коэффициент воздухообмена, принимаемый при проектировании в зависимости от схемы исполнения вентиляции (как правило, для естественной вентиляции жилых помещений принимают 0,5 ч-1);

V, м3 - объем помещения.

в) Комбинированная методика расчета совмещает в себе методику расчета выделения вредных веществ от всей конструкции и расчета выделения вредных веществ от слоев конструкции.

2) Оценка соответствия результатов расчета концентрации выделения вредных веществ предельно допустимым концентрациям.

Предельно допустимые концентрации определены постановлением Главного Государственного санитарного врача Российской Федерации, Первого заместителя Министра здравообхранения Российской Федерации Г.Г. Онищенко 21 мая 2003 г. «О введении в действие ГН 2.1.6.1338-03» (раздел II).

Для каждого j-го вредного вещества производится проверка на превышение предельно допустимой концентрации по формуле:

,

где:

, мг/м3 - расчетная концентрация выделения j-го вредного вещества, которая не должна превышать;

, мг/м3 - фоновая концентрация j-го вредного вещества в районе расположения проектируемого объекта;

- предельно допустимая концентрация j-го вредного вещества.

При выделении нескольких вредных веществ, обладающих суммацией действия, сумма отношений концентраций к их предельно допустимой концентрации не должна превышать единицу.

С течением времени в слоях строительной конструкции падение концентраций вредного вещества не учитывается, что должно положительно сказываться на итоговой концентрации вредного вещества внутри помещения.

Итоговые результаты заносят в акт оценки оценки соответствия результата расчета выделений вредных веществ предельно допустимым концентрациям
по рекомендоманной в Приложении форме.

Приложение

Форма

Акт оценки соответствия результатов расчета выделений вредных веществ величинам предельно допустимых концентраций

от "____"_______________20__г. N ___________________

1. Наименование объекта ___________________________________________

2. Оценка соответствия результатов расчета выделений вредных веществ предельно допустимым концентрациям:

3.

N	Перечень вредных веществ	Расчетная концентрация j-го вредного вещества строительных конструкции	30 % от предельно допустимой концентрации j-го вредного вещества в помещении	Расчетная концентрация j-го вредного вещества материалов	50 % от предельно допустимой концентрации j-го вредного вещества в помещении	20 % от предельно допустимой концентрации j-го вредного вещества в помещении
Наименование помещения N1
1
_
Х
Наименование помещения N2
1
_
Х
Наименование помещения Y
1
_
Х

4. Выводы по результатам оценки: СООТВЕТСВУЕТ (НЕ СООТВЕТСТВУЕТ) величинам предельно допустимым концентрациям.

5. Подпись главного инженера проекта.
