Проект Приказа Федерального агентства водных ресурсов "Об утверждении Правил использования водных ресурсов Кара-Чумышского водохранилища" (подготовлен Росводресурсами 06.09.2023)

Досье на проект

Пояснительная записка

В соответствии с пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, приказываю:

1. Утвердить прилагаемые Правила использования водных ресурсов Колымского водохранилища.

2. Настоящий приказ действует в течение 15 лет с даты его вступления в силу.

Руководитель

Д.М. Кириллов

Утверждены
приказом Федерального агентства
водных ресурсов от ____ N ____

Правила использования водных ресурсов Кара-Чумышского водохранилища

I. Общие положения

1. Настоящие Правила разработаны в соответствии со статьей 45 Водного кодекса Российской Федерации, пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. N 17*(1).

2. Настоящие Правила определяют режим использования, в том числе режим наполнения и сработки Кара-Чумышского водохранилища.

3. При проектировании и строительстве гидроузла водохранилища на р. Кара-Чумыш использовалась абсолютная система высот (м абс.).

В настоящих Правилах все отметки нормативных и иных уровней воды, отметки сооружений гидроузлов и других гидротехнических сооружений на водохранилищах, отметки уровней воды на характеристиках пропускной способности сооружений и участков рек и водохранилищ даны в действующей государственной Балтийской системе высот 1977 г. (м БС) и продублированы в абсолютной системе высот (м абс.).

Для пересчета отметок из абсолютной системы высот в Балтийскую систему высот 1977 г. при разработке настоящих Правил использовалась поправка плюс 3,1 м.

II. Характеристики гидроузла, водохранилища и их возможностей

4. Кара-Чумышский гидроузел создан на р. Кара-Чумыш в 59 км от устья, находится около поселка Новостройка, на территории Прокопьевского муниципального округа и Киселевского городского округа Кемеровской области - Кузбасса.

Кара-Чумышское водохранилище расположено на р. Кара-Чумыш в 59-75 км от устья. Длина водохранилища при нормальном подпорном уровне (далее - НПУ) - 16 км.

5. Тип Кара-Чумышского гидроузла - пойменно-русловой, напорный. Кара-Чумышское водохранилище - руслового типа, сезонного регулирования.

6. Начало строительства гидроузла - 1956 г., конец строительства - 1967 г. Гидроузел введен в эксплуатацию очередями: первая очередь в 1957 г., вторая - в 1967 г. За первый год заполнения Кара-Чумышского водохранилища принят 1957 г.

7. Проект I очереди строительства гидроузла на расчетный водозабор 50 тыс. м3/сут разработан Ленинградским отделением института "Водоканалпроект" в 1957 г.

Проект II очереди строительства гидроузла на подачу расчетного расхода воды 200 тыс. м3/сут разработан в 1967 г. Сибирским отделением института "Союзводоканалпроект".

Рабочий проект реконструкции гидроузла на р. Кара-Чумыш для увеличения подачи воды до 215 тыс. м3/сут разработан в 1988 г. Сибирским отделением института "Союзводоканалпроект".

Проекты I и II очередей строительства гидроузла на р. Кара-Чумыш утрачены. "Рабочий проект реконструкции гидроузла на р. Кара-Чумыш (1988 г.)" хранится в архиве акционерного общества "Производственное объединение Водоканал", г. Прокопьевск (далее - АО "ПО Водоканал").

8. Основная задача создания Кара-Чумышского водохранилища в соответствии с проектом - хозяйственно-питьевое водоснабжение Прокопьевско-Киселевского промышленного узла.

Фактическое использование водохранилища - питьевое и хозяйственно-бытовое водоснабжение населения городов Прокопьевска и Киселевска, обеспечение технологических нужд АО "ПО Водоканал", любительское рыболовство, санитарные попуски.

9. Сведения о ранее действовавших нормативных документах, определявших режим использования водных ресурсов Кара-Чумышского водохранилища, отсутствуют.

10. Карта-схема расположения гидроузла и Кара-Чумышского водохранилища с указанием границ гидрографических единиц и водохозяйственных участков, с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов приведена в приложении N 1 к настоящим Правилам.

II. Основные характеристики водотока

11. Река Кара-Чумыш - приток р. Чумыш, впадает в нее с левого берега, на расстоянии 644 км от устья. Берет начало на стыке западных и восточных склонов Салаирского кряжа, до створа гидроузла водосбор реки преимущественно принадлежит восточным отрогам Салаира. Общая длина реки - 173 км, площадь водосбора - 970 км2. Створ Кара-Чумышского гидроузла расположен в 59 км от устья р. Кара-Чумыш, площадь водосбора в створе гидроузла - 638 км2.

12. Параметры естественного годового стока р. Кара-Чумыш в створе гидроузла Кара-Чумышского водохранилища:

Показатель	Единица измерения	Значение
Объем среднего многолетнего стока	млн м 3	149,92
Максимальный наблюдавшийся (восстановленный) объем годового стока (1966/67 водохозяйственный год)	млн м 3	230,4
Минимальный наблюдавшийся (восстановленный) объем годового стока (2012/13 водохозяйственный год)	млн м 3	67,12
Максимальный наблюденный расход воды	м 3/с	197,0
Минимальный наблюденный расход воды	м 3/с	0,078
Коэффициент изменчивости годового стока (C v)	-	0,23
Коэффициент асимметрии (C s)	-	0,26

Расчетная кривая обеспеченности объемов годового стока р. Кара-Чумыш в створе гидроузла Кара-Чумышского водохранилища приведена в приложении N 2 к настоящим Правилам.

Распределение объема годового стока р. Кара-Чумыш в створе гидроузла Кара-Чумышского водохранилища по сезонам года за 1961/62-2020/21 водохозяйственные годы:

Показатель	Март-июнь	Июль-октябрь	Ноябрь-февраль	Год
Доля от годового стока, %	85	10	5	100
Объем стока, млн м 3	127,42	15	7,5	149,92

13. Максимальный сток воды на р. Кара-Чумыш формируются в период половодья при снеготаянии, в конце третьей декады апреля - первой декаде мая. Самое раннее начало половодья отмечено 15, 16 марта 1968 г. Заканчивается половодье обычно в конце мая, поздние сроки окончания - десятые числа июня. Максимальный измеренный расход воды на гидрологическом посту в поселке Кара-Чумыш - 202 м3/с (02.05.1966). В створе плотины Кара-Чумышского водохранилища - 197 м3/с (05.05.1950).

Наибольшие расходы воды дождевых паводков, вызванных ливневыми и обложными дождями, заметно меньше весенних расходов. Измеренный расход воды дождевого паводка, наложившегося на спад половодья в первой декаде июня 1958 г., составил 48,9 м3/с.

14. Статистические параметры максимального стока р. Кара-Чумыш в створе гидроузла Кара-Чумышского водохранилища:

Наименование параметра	Весеннее половодье		Дождевой паводок
	расход, м 3/с	объем, млн м 3	расход, м 3/с	объем, млн м 3
Средний многолетний максимальный расход и объем стока	103	132,2	20,3	3,9
Коэффициент изменчивости максимальных расходов и объемов (C v)	0,53	0,20	0,72	0,85
Коэффициент асимметрии максимальных расходов и объемов стока (C s)	1,79	0,1	0,65	1,28
Соотношение соответствующих коэффициентов асимметрии и изменчивости максимальных расходов и объемов (C s/C v)	3,5	0,5	1	1,5
Максимальный расход и объем стока 0,1% обеспеченности	391	216,3	55,6	19,3
Максимальный расход и объем стока 0,5% обеспеченности	318	204,2	53,7	16
Максимальный расход и объем стока 1% обеспеченности	280	195,2	50,9	14,5
Максимальный расход и объем стока 3% обеспеченности	226	183,1	47,3	11,9
Максимальный расход и объем стока 10% обеспеченности	167	166,5	40,8	8,6
Максимальный расход и объем стока 50% обеспеченности	100	131,4	19	3,1

III. Состав и описание гидротехнических сооружений водохранилища

15. Земляная плотина - насыпная, глухая, однородная, с противофильтрационной двухрядной цементационной завесой в основании плотины по левому берегу водохранилища и на части водораздела между р. Кара-Чумыш и ручьем Забавный. Плотина отсыпана из суглинка, ее основанием служат суглинки от твердой до текучепластичной консистенции, подстилаемые выветрелыми известняками.

Длина плотины по гребню - 383 м, ширина по гребню - 6 м, максимальная ширина по подошве - 135,5 м, максимальная высота - 24,1 м, отметка гребня плотины - 360,30 м БС (357,2 м абс.), максимальный напор - 15,1 м.

В русловой части предусмотрена дренажная каменная призма (банкет) высотой 4,0 м. Между телом плотины, основанием и дренажной призмой уложен двухслойный обратный фильтр из щебня и песка. Для отвода отфильтрованной воды в нижний бьеф предусмотрены труба диаметром 1000 мм и отводящий земляной канал трапецеидального сечения. Ширина канала по дну составляет 1,5 м, заложение откосов - 1:2, глубина - 2 м, длина - 530 м, уклон дна - 0,007, крепление дна и откосов - каменная наброска. В правобережной пойменной части, ниже плотины устроена дренажная канава.

По гребню выполнено асфальтобетонное покрытие. Крепление верхового откоса выполнено каменной наброской, низового откоса от верха дренажной призмы на отметке 343,6 м БС (340,5 м абс.) до отметки 354,40 м БС (351,30 м абс.) - растительным слоем, выше от этой отметки до гребня - каменным материалом.

16. Паводковый водосброс - береговой траншейный, железобетонный, состоит из подводящего канала, водослива с широким порогом, переходной части, быстротока с переменным уклоном, водобоя.

Подводящий канал - трапецеидального сечения, ширина по дну - 21 м, отметка дна канала - 353,10 м БС (350,0 м абс.). Откосы канала в скальных грунтах с заложением 1:1, в рыхлых - 1:2. В канале установлены три ледореза для защиты водосливной части от заторов льда. Пролеты между ледорезами (по осям) - 9 м.

Водослив с широким порогом - двухпролетный, регулируемый сегментными затворами. Ширина каждого пролета - 9 м, отметка порога водослива - 354,10 м БС (351,0 м абс.). Водослив оборудован двумя рабочими сегментными затворами размером 9?4?4 м и шестью аварийно-ремонтными секционными шандорами размером 9,48?4,5 м. Подъем осуществляется с помощью двух лебедок грузоподъемностью 7 т с полиспастами.

Переходный участок перед быстротоком выполнен в виде железобетонного лотка трапецеидального сечения шириной 20 м, длиной 22,5 м, уклоном 0,091, толщиной днища 0,8 м.

Быстроток выполнен в виде железобетонного лотка трапецеидального сечения длиной 70,5 м, шириной по дну от 20 до 7,5 м, уклоном переменным от 0,091 до 0,156. По дну быстротока проложены продольные рельсы типа Р 65, между которыми уложены арматурные каркасы и защитный слой из бетона.

В конце последнего участка быстротока (трамплина) находятся разделительная стенка длиной 10 м, толщиной 1 м, высотой 1,27 м и расщепители.

Водобой расположен за концевым участком быстротока. Длина - 16,5 м, толщина плиты - 1 м, уклон переменный - от 0,071 до 0,218 м. В конце водобойной плиты, опирающейся на местный скальный грунт, предусмотрены зуб, заглубленный на 3,5 м, и уступ высотой 1,8 м. Водобой в плане несимметричный, расширяющийся.

Сопряжение с нижним бьефом осуществляется путем отброса струи. Дальность отлета струи (расстояние от сооружения до центра воронки размыва) - 16 м; максимальное заложение откоса воронки размыва в сторону сооружения - 1:1,5. Глубина воронки размыва - 5,0 м, минимальное расчетное расстояние от основания водосброса до начала размыва - 9,5 м. Крепление нижнего бьефа на участке сопряжения с паводковым водосбросом выполнено каменной наброской.

Пропускная способность паводкового водосброса через водосливные отверстия:

- при НПУ 358,0 м БС (154,90 м абс.) - 231,4 м3/с;

- при форсированном подпорном уровне (далее - ФПУ) - 359,3 м БС (356,2 м абс.) - 350,0 м3/с.

Пропускная способность паводкового водосброса при открытии сегментных затворов приведена в приложении N 3 к настоящим Правилам.

17. Донный водоспуск - башенного типа, состоит из подводящего канала, башни, галереи, трубопровода. Павильон над башней - надземный, из кирпича.

Длина подводящего канала - 70 м, ширина по дну - 10 м, без уклона, входной участок у башни облицован бетоном по дну и откосам канала в скальном грунте.

Башня донного водоспуска - железобетонная, внутренний размер в плане - 10?8 м, высота - 20,8 м, отметка верха башни - 360,30 м БС (357,2 м абс.). В башне имеются четыре водоприемных отверстия размером 2?2 м: нижний горизонт - два окна с отметкой порога 339,80 м БС (336,7 м абс.), верхний горизонт - два окна с отметкой порога 350,10 м БС (347,0 м абс.). Водоприемные окна оборудованы четырьмя сорозадерживающими решетками размером 2,33?2,07 м каждая и четырьмя плоскими затворами размером 2,2?2,1 м каждый.

Водоприемные отверстия в башне донного водоспуска оборудованы рыбозащитными устройствами в виде конусных сеток типа КСР-1300 с рыбоотводом. Рыбозащитные устройства установлены в существующие пазы плоских затворов. Размер ячейки конусной сетки - 1?1 мм, площадь сетки - 5,6 м2, подъем и опускание производятся при помощи талей и лебедок. Отвод рыбы из конусных сеток осуществляется по трубопроводу диаметром 500 мм в р. Кара-Чумыш, ниже земляной плотины.

Галерея донного водоспуска - железобетонная, ширина - 6 м, высота - 3 м, длина - 117 м. Противофильтрационных и дренажных устройств нет. Основные особенности компоновки и конструкции - сухая галерея. В галерее на опоры уложены 2 нитки трубопровода, для монтажа и демонтажа трубопроводов в тоннеле имеется узкая колея шириной 750 мм для транспортной тележки.

Трубопроводы донного водоспуска - стальные, диаметром 1400 и 1600 мм. Длина трубопровода - 152 м. В башне трубы имеют два переходных входных участка, соединяющих их с водоприемными окнами, - на верхнем и нижнем горизонте. Далее, за входными участками установлены отсекающие задвижки, по 2 шт. на каждой нитке трубопровода, соответственно на верхнем и нижнем горизонте. Трубопроводы в нижнем бьефе проходят через здание насосной станции I подъема. За пределами здания насосной станции выпуск из трубопроводов в нижний бьеф выполнен в виде трамплина высотой 3 м, закрепленного железобетоном; за трамплином выполнена рисберма каменной наброской шириной 20 м.

Максимальная пропускная способность донного водоспуска:

- при НПУ - 47 м3/с;

- при ФПУ - 49 м3/с.

Пропускная способность трубопровода донного водоспуска диаметром 1400 мм при разных вариантах открытия задвижек приведена в приложении N 4 к настоящим Правилам. Пропускная способность трубопровода донного водоспуска диаметром 1600 мм при разных вариантах открытия задвижки приведена в приложении N 5 к настоящим Правилам.

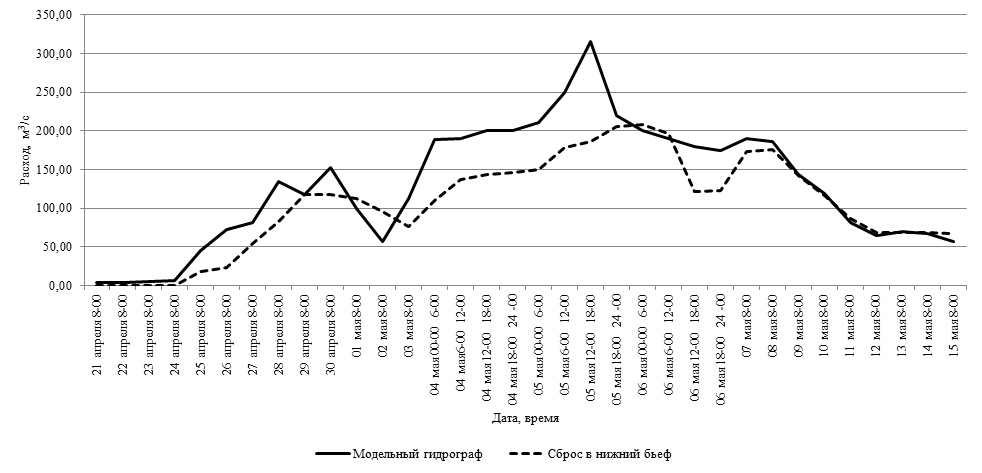

Пропуск максимальных расходов весеннего половодья начинается при полностью закрытых сегментных затворах паводкового водосброса и частично открытой на сброс задвижки нижнего горизонта одной нитки трубопровода донного водоспуска. Вторая нитка трубопровода в это время подает воду на насосную станцию и на сброс не работает.

При росте притока весеннего половодья задвижка трубопровода донного водоспуска, работающего на сброс, открывается полностью.

При дальнейшем интенсивном поднятии уровня воды постепенно открываются сегментные затворы в одном или обоих пролетах паводкового водосброса.

При необходимости на сброс открывается полностью задвижка второй нитки трубопровода, работающего на подачу воды к насосам; тогда избыточный расход воды сбрасывается в нижний бьеф.

Пропуск незначительных по величине расходов осуществляется при закрытых сегментных затворах паводкового водосброса и частично или полностью открытой на сброс задвижке нижнего горизонта одной нитки трубопровода донного водоспуска.

Санитарный расход 0,1 м3/с пропускается при полностью закрытых сегментных затворах паводкового водосброса, частичном открытии задвижки одной нитки трубопровода донного водоспуска горизонта и с помощью дренажного устройства.

Схема разрешенного маневрирования затворами приведена в приложении N 6 к настоящим Правилам.

18. Водозабор, совмещенный с донным водоспуском, состоит из насосной станции I подъема с пристройкой и используемых для забора воды сооружений донного водоспуска.

Забор воды из водохранилища осуществляется через водоприемные отверстия башни донного водоспуска. Вода подается по трубопроводу в насосную станцию, которая расположена в нижнем бьефе плотины. Подача воды из трубопроводов донного водоспуска осуществляется в здании насосной станции I подъема по водоводам диаметром 1200 мм, врезанным под прямым углом в трубопроводы водоспуска.

Тип и конструкция затворов, количество и размер водоприемных отверстий (окон), отметки их порогов приведены в пункте 20 настоящих Правил. Характеристики пропускной способности трубопроводов донного водоспуска в зависимости от уровня воды в верхнем и нижнем бьефах приведены в пункте 20 настоящих Правил, приложениях N 4, 5 к настоящим Правилам.

19. Насосная станция I подъема с пристройкой - здание полузаглубленного типа с пристройкой, имеет размеры в плане 36?24 м, отметка пола - 339,80 м БС (336,7 м абс.), отметка верха железобетонного стакана - 343,60 м БС (340,5 м абс.).

Пристройка: размеры в плане - 6?31,01 м, подземный стакан глубиной 3,6 м, 12?6 м с отметкой дна 340,45 м БС (337,35 м абс.), отметкой верха 345,25 м БС (342,15 м абс.).

Отметка вертикальной планировки площадки насосной станции - 345,10 м БС (342,0 м абс.). Насосная станция служит для подачи воды на станцию водоподготовки (253 тыс. м3/сут) и в сеть производственного водоснабжения (7 тыс. м3/сут - по отдельному водоводу). Противофильтрационные и дренажные устройства - гидроизоляция железобетонных стаканов.

Насосное оборудование, установленное на насосной станции I подъема:

Тип оборудования	Марка двигателя	Год ввода в эксплуатацию	Мощность двигателя, кВт	Производи-тельность, м 3/ч	Напор, м
Насос Д-4000-95-2	СДН216-31-8	1992	630	3600	82
Насос 900Д80	СДН 14-31-8	2012	630	3600	82
Насос 22НДС	СДН 14-46-8	1992	800	3600	95
Насос Д-4000-95-2	СДН 14-36-8	2001	630	3600	95
Насос 1Д1250/63а	АИР111	2016	315	1250	63

Постоянно на насосной станции I подъема работают два агрегата (из марок 22НДС, Д-4000-95-2), объем подачи воды регулируется с помощью напорных задвижек насосов.

Суммарная расчетная производительность насосов - 215 тыс. м3/сут, максимальная возможная производительность насосов - 260 тыс. м3/сут.

Эксплуатационные характеристики насосов приведены в приложении N 7 к настоящим Правилам.

В пристройке установлены 2 насосных агрегата - рабочий и резервный: ЦН1000х180х3, производительность - 1000 м3/ч, напор - 180 м с электродвигателем А-4-400-У, мощность - 630 кВт, частота вращения - 1500 об/мин.

20. На водохранилище расположены гидротехнические сооружения, не входящие в состав гидроузла, но влияющие на режим его использования, - водозаборные сооружения для водоснабжения микрорайона "Красный Камень" г. Киселевска.

Водозаборные сооружения для водоснабжения микрорайона "Красный Камень" г. Киселевска расположены на левом берегу Кара-Чумышского водохранилища, на расстоянии 5 км от створа гидроузла, и включают в себя водоприемник с рыбозащитным устройством, сооружения для импульсной промывки трубопроводов (кожухов), погружные насосы, водовод.

Водоприемник - ТП 901-1-60.86, затопленный раструбный (2 металлических раструба), длиной 3,75 м, шириной 2,5 м, высотой 1,5 м. Оголовок водоприемника установлен на бетонном основании, на отметке 344,00 м БС (342,9 м абс.), минимальный рабочий уровень воды в водохранилище для оголовка находится на отметке 347,00 м БС (343,9 м абс.).

В кожухах-трубопроводах установлены погружные насосы I подъема с двумя водоводами - тип (марка) 215-2 AA AE2050 (4 шт.). Производительность насоса - 215 м3/ч, номинальный напор - 32 м, частота вращения - 2900 об/мин. Количество погружных насосов - 4, одновременно в работе 3 насоса.

В водоводе для подачи воды от водоприемника к водоприемным камерам насосных станций I и II подъема предусмотрены две трубы диаметром 1000 мм, длиной около 52 м, в каждой проложено по 2 стальных трубы диаметром по 300 мм.

Водоприемные окна имеют высоту 0,9 м, ширину 1,7 м и служат для забора воды с отметкой низа 344,50 м БС (341,4 м абс.). Перед водоприемными окнами предусмотрено рыбозащитное устройство в виде водовоздушной завесы, воздух к которой подается компрессором компрессорной станции.

21. Гидроэлектростанции, судоходные шлюзы и судоподъемные устройства, в том числе не входящие в состав гидроузла Кара-Чумышского водохранилища, отсутствуют.

V. Основные параметры водохранилища

22. Характерные (нормативные) уровни воды в Кара-Чумышском водохранилище:

Показатель	Единица измерения	Значение
		БС	абс.
Нормальный подпорный уровень (НПУ)	м	358,00	354,9
Минимальный допустимый уровень, уровень мертвого объема (далее - УМО)	м	343,50	340,4
Максимальный допустимый уровень, форсированный подпорный уровень (ФПУ)	м	359,30	356,2

23. Топографические характеристики водохранилища:

Показатель	Единица измерения	Значение
Площадь зеркала водохранилища при НПУ	км 2	9,6
Площадь зеркала водохранилища при УМО	км 2	1,4
Полная статическая емкость водохранилища при НПУ, полный объем	млн м 3	74,9
Полная статическая емкость водохранилища при УМО, мертвый объем	млн м 3	1,9
Полезный объем водохранилища при НПУ, представляющий собой разницу между полным и мертвым объемами водохранилища	млн м 3	73,0
Полный форсированный объем водохранилища, полная статическая емкость водохранилища при отметке ФПУ	млн м 3	88,0
Объем форсировки водохранилища, статическая емкость водохранилища между отметками ФПУ и НПУ	млн м 3	13,1

Статическая кривая зависимости объемов воды в Кара-Чумышском водохранилище от уровней воды приведена в приложении N 8 к настоящим Правилам.

24. Состав и максимальная пропускная способность водопропускных сооружений Кара-Чумышского гидроузла, осуществляющих регулирование водного режима:

Уровень воды, м БС (м абс.)		Пропускная способность водопропускных гидротехнических сооружений, м 3/с
		Паводковый водосброс			донный водоспуск			Всего гидроузел
		левый пролет	правый пролет	итого	левая труба	правая труба	итого
НПУ	358,00 (354,9)	115,7	115,7	231,4	20,0	27,0	47,0	278,4
ФПУ	359,30 (256,2)	175,0	175,0	175	21,0	28,0	49,0	399,0

Допустимый максимальный (расчетный) расход в нижнем бьефе при пропуске половодья вероятностью превышения вместо 1% и более - 208 м3/с.

25. Характерные расходы воды в нижнем бьефе гидроузла водохранилища:

Показатель	Единица измерения	Значение
Расчетный средний многолетний расход воды в нижнем бьефе гидроузла	м 3/с	3,27
Расчетный среднемесячный расход воды в нижнем бьефе гидроузла 95% обеспеченности	м 3/с	0,14
Расчетный максимальный среднедекадный расход воды в нижнем бьефе гидроузла за период половодья	м 3/с	177
Минимальный среднесуточный расход воды в нижнем бьефе гидроузла за зимний период	м 3/с	0,036
Минимальный среднесуточный расход воды в нижнем бьефе гидроузла за летне-осенней период	м 3/с	0,024
Максимальный по условиям незатопления в нижнем бьефе	м 3/с	260

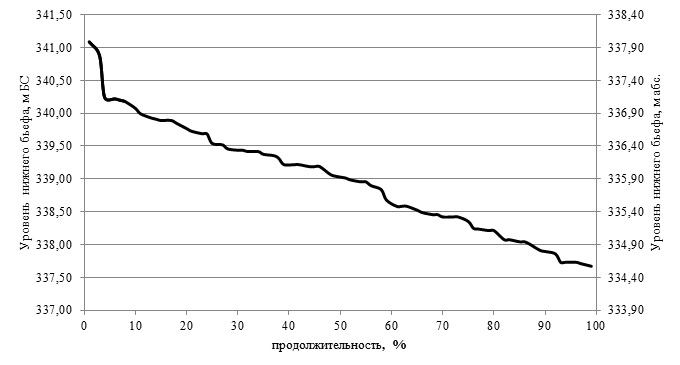

26. Расчетные уровни воды в нижнем бьефе гидроузла водохранилища, в створе 0,3 км ниже плотины:

Показатель	Единица измерения	Значение
		БС	абс.
Уровень воды при среднемноголетнем расходе воды	м	337,82	334,72
Уровень воды при среднемесячном расходе воды 95% обеспеченности	м	337,49	334,39
Уровень воды при минимальном среднесуточном расходе воды	м	337,47	334,37

27. Водные ресурсы Кара-Чумышского водохранилища используются для обеспечения питьевого и хозяйственно-бытового водоснабжения населения городов Прокопьевска и Киселевска, технологических нужд АО "ПО Водоканал".

Забор водных ресурсов из водохранилища составляет 45,27 млн м3/год (АО "ПО Водоканал" - 41,57 млн м3/год, общество с ограниченной ответственностью "Киселевский водоснаб" (далее - ООО "КВС") - 3,70 млн м3/год).

Санитарный попуск из Кара-Чумышского водохранилища составляет 0,1 м3/с.

Водопользование в нижнем бьефе Кара-Чумышского водохранилища не осуществляется.

28. Среднемноголетний укрупненный водный баланс Кара-Чумышского водохранилища:

Показатель	Единица измерения	Значение
Приходные статьи
Общий приток воды к водохранилищу	млн м 3	149,92
Осадки на зеркало водохранилища	млн м 3	3,96
Всего	млн м 3	153,88
Расходные статьи
Испарение	млн м 3	3,25
Фильтрация	млн м 3	3,70
Санитарный попуск	млн м 3	3,15
Безвозвратное водопотребление	млн м 3	45,27
Поступление воды в нижний бьеф	млн м 3	105,36
Всего	млн м 3	153,88

29. Характеристики максимальных расходов и уровней воды в нижнем и верхнем бьефах при пропуске половодий и паводков:

Показатель	Единица измерения	Значение	Единица измерения	Значение
				БС	абс.
	расход		уровень
Максимальный расход и уровень воды в нижнем бьефе при пропуске половодья 0,5% обеспеченности	м 3/с	208	м	342,79	339,69
Максимальный расход и уровень воды в нижнем бьефе при пропуске половодья 3% обеспеченности	м 3/с	149	м	342,37	339,27
Максимальный расход и уровень воды в верхнем бьефе при пропуске половодья 0,5% обеспеченности	м 3/с	315	м	358,02	354,93
Максимальный расход и уровень воды в верхнем бьефе при пропуске половодья 3% обеспеченности	м 3/с	226	м	356,67	353,57

VI. Требования по безопасности в верхнем и нижнем бьефах

30. Предельные отметки наполнения и сработки водохранилища, отнесенные к определенным календарным периодам:

Показатель	Единица измерения	Значение	Календарный период
ФПУ	м БС (м абс.)	359,30 (356,2)	май
НПУ	м БС (м абс.)	358,00 (354,9)	май-октябрь
УМО	м БС (м абс.)	343,50 (340,4)	в течение года (не достигается)
Предельный уровень сработки по условиям работы системы водоснабжения микрорайона "Красный Камень" г. Киселевска	м БС (м абс.)	347,00 (343,9)	в течение года

31. Допустимая продолжительность стояния уровней воды Кара-Чумышского водохранилища на предельных отметках:

Показатель	Продолжительность стояния
ФПУ	до 1-2 дней
НПУ	до 6 месяцев
УМО	не установлена
Предельный уровень сработки по условиям работы системы водоснабжения микрорайона "Красный Камень" г. Киселевска	не установлена

32. Допустимые интенсивности подъема и снижения уровней верхнего бьефа плотины не устанавливаются.

33. Максимальные допустимые напоры (сочетания уровней воды в верхнем и нижнем бьефах), действующие на водоподпорные и водопропускные сооружения: на земляную плотину - 15,1 м.

34. Минимальные допустимые напоры по условиям работы гидромеханического оборудования: на донный водоспуск (водоприемные отверстия нижнего горизонта) - 3,7 м.

35. Максимальные допустимые расходы через отдельные водопропускные сооружения гидроузла водохранилища:

- через правую трубу трубопровода донного водоспуска - 28 м3/с;

- через левую трубу трубопровода донного водоспуска - 21 м3/с;

- через пролет поверхностного водосброса - 175 м3/с.

36. Допустимые схемы маневрирования затворами водопропускных сооружений приведены в приложении N 6 к настоящим Правилам. Маневрирование затворами водосбросных сооружений, кроме разрешенного маневрирования затворами, запрещается.

37. Максимально допустимые отметки уровней воды в нижнем бьефе гидроузла по условиям незатопления площадки насосной станции АО "ПО Водоканал" - 345,10 м БС (342,0 м абс.).

38. Максимальный допустимый зарегулированный расход сброса воды в нижний бьеф гидроузла Кара-Чумышского водохранилища по условиям незатопления и неподтопления населенных пунктов, хозяйственных объектов и территорий составляет 110-160 м3/с, соответствующий уровень воды в нижнем бьефе - 336,0-336,4 м БС (332,9-333,3 м абс.).

39. Согласно статье 67.1 Водного кодекса Российской Федерации в границах зон затопления, подтопления запрещается строительство объектов капитального строительства, не обеспеченных сооружениями и (или) методами инженерной защиты территорий и объектов от негативного воздействия вод. Порядок установления, изменения и прекращения существования зон затопления, подтопления установлен Положением о зонах затопления, подтопления, утвержденным постановлением Правительства Российской Федерации от 18 апреля 2014 г. N 360 "О зонах затопления, подтопления".

VII. Водопользование и объемы водопотребления

40. Объем водопотребления из водохранилища составляет 45,27 млн м3/год (максимальный расход забора воды - 1,64 м3/с).

Расчетная надежность водоотдачи Кара-Чумышского водохранилища характеризуется следующими показателями обеспеченности:

- по числу бесперебойных лет - 98%;

- по числу бесперебойных периодов (сутки) - 100%.

41. Санитарный попуск из Кара-Чумышского водохранилища составляет 0,1 м3/с.

Расчетная обеспеченность санитарного попуска из Кара-Чумышского водохранилища по числу бесперебойных лет составляет 98%, а по числу бесперебойных периодов (сутки) - 100%.

42. Кара-Чумышское водохранилище является водным объектом рыбохозяйственного значения. Поддержание благоприятных условий для естественного воспроизводства рыбных запасов обеспечивается соблюдением в нерестовый период режима использования водных ресурсов водохранилища в соответствии с диспетчерским графиком работы Кара-Чумышского водохранилища, приведенным в приложении N 9 к настоящим Правилам, без резких колебаний уровня воды.

43. Для Кара-Чумышского водохранилища ступени сниженной и повышенной отдачи не устанавливаются.

VIII. Порядок регулирования режима функционирования водохранилища

44. Режим использования водных ресурсов Кара-Чумышского водохранилища назначается, исходя из отметок уровня воды у плотины гидроузла, в соответствии с диспетчерским графиком работы Кара-Чумышского водохранилища, приведенным в приложении N 9 к настоящим Правилам.

Диспетчерский график составлен для режима работы Кара-Чумышского водохранилища, учитывающего требования питьевого и хозяйственно-бытового водоснабжения городов Прокопьевска и Киселевска, обеспечивающего гарантированную отдачу водохранилища для этой цели.

45. Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Кара-Чумышского водохранилища и времени, разбито на пять режимных зон.

Зона I - зона неиспользуемого объема водохранилища. Расположена ниже УМО. Сброс в нижний бьеф определяется фильтрацией через дренажные устройства, величина которой изменяется от 0,006 м3/с зимой.

Зона II - зона перебоев или сниженной, относительно гарантированной, отдачи водохранилища. В пределах этой зоны отдача воды потребителям составляет 1,3 м3/с. В нижний бьеф сбрасывается санитарный попуск - 0,10 м3/с.

Зона III - зона гарантированного режима водохранилища. В пределах этой зоны гарантированная отдача воды потребителям составляет 1,44 м3/с, санитарный попуск - 0,10 м3/с. В нижний бьеф сбрасывается от 0,10 до 214 м3/с.

Зона IV - зона отдач сверх гарантированных (избыточных отдач). Отдача воды потребителям повышена на 10% - 1,58 м3/с, санитарный попуск - 0,10 м3/с. Сброс в нижний бьеф составляет 0,10-227 м3/с.

Зона V - зона максимальных сбросов. Сброс в нижний бьеф - 227-399 м3/с. Отдача воды потребителям - 1,58 м3/с.

46. Регулирование режима работы Кара-Чумышского водохранилища по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими одну декаду в период с апреля по июнь (начинающуюся с 1, 11 и 21 числа каждого календарного месяца) и один календарный месяц в период с июля по март.

При интенсивном развитии половодья, а также при прохождении высоких паводков интервал регулирования может быть сокращен до 1 суток. При приточности более 70 м3/с в сутки требуется внутрисуточное регулирование.

47. Режимы работы Кара-Чумышского водохранилища по диспетчерскому графику, включая порядок прохождения границ зон и подзон диспетчерского графика, назначаются в следующем порядке:

47.1. Сбросные расходы в нижний бьеф и отдача воды потребителям назначаются, исходя из расчетного значения уровня воды у плотины гидроузла на конец конкретного интервала регулирования, таким образом, чтобы средний сбросной расход (и отдача воды потребителям) за указанный интервал регулирования был равен сбросному расходу (и отдаче воды потребителям), соответствующему той зоне диспетчерского графика, в пределах которой окажется отметка уровня воды в водохранилище в конце интервала регулирования. Изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих режимные зоны диспетчерского графика.

В случае, если расчетное значение отметки уровня воды на конец интервала регулирования попадает точно на границу зон диспетчерского графика, средний за интервал регулирования сбросной расход (и отдача воды потребителям) должен располагаться в пределах сбросных расходов (и отдачи воды потребителям), соответствующих режимным зонам диспетчерского графика, разграничиваемым данной линией.

47.2. При назначении режимов работы водохранилища на поле диспетчерского графика наносится отметка уровня воды у плотины Кара-Чумышского гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона, в которой начинает работать гидроузел в этот интервал времени.

В соответствии с конкретной зоной определяется отдача водохранилища, включающая в себя среднеинтервальный расход воды в нижний бьеф гидроузла и расход подачи воды потребителям.

Расчет отметки уровня воды на конец интервала регулирования выполняется по заданному расходу воды в нижний бьеф, расходу подачи воды потребителям и притоку воды в водохранилище (прогнозному или оценочному).

48. Допустимое на конец расчетного интервала регулирования отклонение отметки уровня воды у плотины гидроузла Кара-Чумышского водохранилища от расчетной отметки не должно превышать 5 см (без учета сгонно-нагонных ветровых явлений).

В зависимости от зоны диспетчерского графика, в которой работает водохранилище, отклонение среднего фактического расхода воды в нижний бьеф гидроузла за прошедший интервал регулирования от расхода, требуемого по диспетчерскому графику, не должно превышать:

- ±0 м3/с в зоне I;

- ±0,1 м3/с в зоне II;

- ±5 м3/с в зоне III;

- ±10 м3/с в зоне IV;

- ±10 м3/с в зоне V.

В случае, если назначенная отдача водохранилища (при попадании расчетной отметки уровня воды в водохранилище на границу двух зон диспетчерского графика) не соответствует ни одной зоне, отклонение фактического расхода воды в нижний бьеф гидроузла (среднего за прошедший интервал регулирования) от назначенной отдачи должно находиться в пределах допустимых отклонений для зон, по границе которых была назначена отдача.

При установлении режима работы водохранилища в виде диапазона расходов (отметок) допустимые отклонения не устанавливаются.

В случае ожидающегося перехода уровня воды в верхнем бьефе у плотины гидроузла в течение одного интервала регулирования из одной зоны диспетчерского графика в другую допускается не изменять режим работы водохранилища при условии отклонения расчетной отметки наполнения водохранилища на конец интервала регулирования от координаты границы зоны, в соответствии с которой была установлена отдача водохранилища, на величину до 5 см (без учета сгонно-нагонных ветровых явлений).

49. При наличии гидрологических прогнозов притока воды в Кара-Чумышское водохранилище на предстоящий интервал регулирования устанавливается следующий порядок их использования:

- если уровень воды у плотины на начало интервала регулирования находится в зоне II диспетчерского графика, то принимается нижний предел прогноза притока;

- если уровень воды у плотины на начало интервала регулирования находится в зоне IV диспетчерского графика, то принимается верхний предел прогноза притока;

- если уровень воды у плотины на начало интервала регулирования находится в зоне III диспетчерского графика, то принимается среднее значение диапазона прогноза притока.

При отсутствии прогнозов притока воды в водохранилище на предстоящий интервал регулирования приток вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествующие 10-15 суток.

50. Ограничения на внутрисуточные и внутринедельные изменения режима работы гидроузла отсутствуют.

51. Таяние льда в водохранилище должно происходить без сброса льда в нижний бьеф. Пропуск льда через паводковый водосброс запрещен.

52. Расчеты пропуска половодья редких обеспеченностей выполнены согласно диспетчерскому графику работы водохранилища: пропуск половодья редких обеспеченностей происходит с начального расчетного уровня 354 м БС (350,9 м абс.) при открытом донном водоспуске и поэтапном открытии затворов поверхностного водосброса. Сбросные расходы составляют 208 м3/с при 0,5% обеспеченности и 149 м3/с при 3% обеспеченности.

Включение в работу поверхностного водосброса до достижения НПУ необходимо для снижения интенсивности наполнения водохранилища и уменьшения максимального сбросного расхода на пике половодья.

Средняя интенсивность спада уровней - 0,2 м/сут.

Величина сбросного расхода в течение интервала меняется в зависимости от изменения напора.

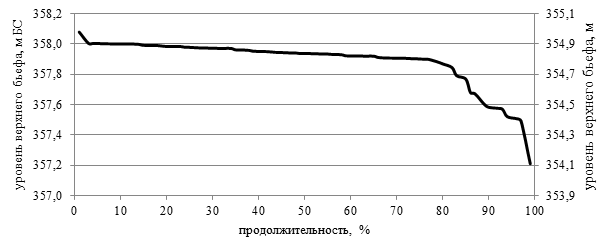

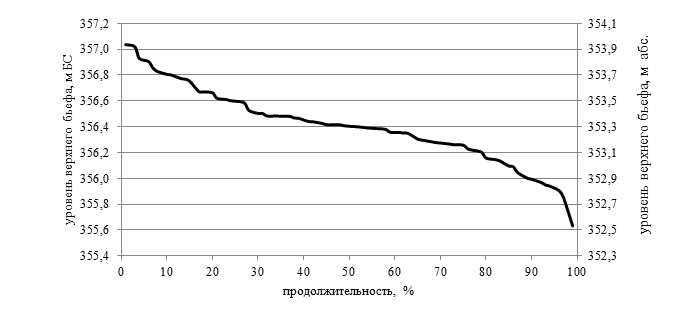

53. Кривые продолжительности основных элементов режимов работы Кара-Чумышского водохранилища приведены в приложении N 10 к настоящим Правилам.

54. Полные балансовые таблицы расчетных режимов работы Кара-Чумышского водохранилища за конкретные водохозяйственные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям, приведены в приложении N 11 к настоящим Правилам.

55. Полные балансовые таблицы расчетных режимов работы Кара-Чумышского водохранилища за самый маловодный 2-летний период с 1967/68 по 1968/69 водохозяйственный год приведены в приложении N 12 к настоящим Правилам.

56. Таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей через гидроузел Кара-Чумышского водохранилища (по модели 1950 г.) приведены в приложении N 13 к настоящим Правилам.

57. Продольные профили с координатами расчетных кривых свободной поверхности Кара-Чумышского водохранилища и р. Кара-Чумыш в верхнем и нижнем бьефах гидроузла водохранилища, при прохождении максимальных расходов воды расчетной обеспеченности приведены в приложении N 14 к настоящим Правилам.

IX. Порядок проведения работ и предоставления информации

в области гидрометеорологии

58. Регулярные наблюдения за гидрометеорологическими условиями на территории Кемеровской области - Кузбасса осуществляет федеральное государственное бюджетное учреждение "Западно-Сибирское управление по гидрометеорологии и мониторингу окружающей среды" (далее - ФГБУ "Западно-Сибирское УГМС").

Вопросы предоставления ФГБУ "Западно-Сибирское УГМС" информационных услуг получателям информации независимо от их организационно-правовой формы регулируются Положением об информационных услугах в области гидрометеорологии и мониторинга загрязнения окружающей природной среды, утвержденным постановлением Правительства Российской Федерации от 15 ноября 1997 г. N 1425 "Об информационных услугах в области гидрометеорологии и мониторинга загрязнения окружающей природной среды".

59. Месторасположение, количество и состав гидрологических постов, состав их информационных элементов приведены в приложении N 1 к настоящим Правилам.

60. АО "ПО Водоканал" проводит постоянные наблюдения за уровнями воды в верхнем и нижнем бьефах гидроузла Кара-Чумышского водохранилища, притоком и расходами воды в нижний бьеф гидроузла.

61. АО "ПО Водоканал" ежедневно представляет в Верхне-Обское бассейновое водное управление Федерального агентства водных ресурсов (далее - Верхне-Обское БВУ) следующие данные о режиме работы водохранилища:

- уровень воды в верхнем бьефе на 8:00 по местному времени;

- среднесуточный уровень воды в нижнем бьефе за предыдущие сутки;

- суммарный приток воды в водохранилище за предыдущие сутки;

- средний сбросной расход воды через гидроузел за предыдущие сутки.

62. Порядок представления Федеральной службой по гидрометеорологии и мониторингу окружающей среды сведений для внесения в государственный водный реестр и состав сведений, представляемых Федеральной службой по гидрометеорологии и мониторингу окружающей среды для внесения в государственный водный реестр, утверждены приказом Министерства природных ресурсов Российской Федерации от 2 ноября 2007 г. N 284*(2).

63. Согласно пунктам 3 и 5 Положения о функциональной подсистеме наблюдения, оценки и прогноза опасных гидрометеорологических и гелиогеофизических явлений и загрязнения окружающей среды единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, утвержденного приказом Росгидромета от 4 февраля 2008 г. N 25*(3), ФГБУ "Западно-Сибирское УГМС" входит в перечень территориальных органов и учреждений Росгидромета, входящих в функциональную подсистему наблюдения, оценки и прогноза опасных гидрометеорологических и гелиогеофизических явлений и загрязнения окружающей среды единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, одной из основных задач которой является оперативное доведение экстренной информации (штормовых предупреждений (оповещений) об ожидаемых (наблюдающихся) опасных гидрометеорологических явлениях) органам государственной власти, органам управления единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций и населению.

В соответствии с пунктом 5 Порядка сбора и обмена в Российской Федерации информацией в области защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера, утвержденного постановлением Правительства Российской Федерации от 24 марта 1997 г. N 334, координацию работы по сбору и обмену информацией, а также сбор и обработку информации, представляемой федеральными органами исполнительной власти, органами исполнительной власти субъектов Российской Федерации осуществляет Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий.

X. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилища, в том числе о режиме функционирования водохранилища при возникновении аварий и иных чрезвычайных ситуаций

64. Непосредственное регулирование режима работы гидроузла Кара-Чумышского водохранилища в порядке, установленном настоящими Правилами, осуществляет АО "ПО Водоканал".

65. В соответствии с подпунктом 5.8 пункта 5 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282, Федеральное агентство водных ресурсов устанавливает режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) водохранилищ.

Указания по ведению режимов работы Кара-Чумышского водохранилища составляются Верхне-Обским БВУ и доводятся до исполнителя по имеющимся каналам связи (факс, электронная почта) не менее чем за два дня до начала их реализации.

66. Рекомендуемый образец указаний по ведению режимов работы Кара-Чумышского водохранилища приведен в приложении N 15 к настоящим Правилам.

67. Согласно статье 9 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений" собственник гидротехнического сооружения и (или) эксплуатирующая организация обязаны своевременно осуществлять разработку и реализацию мер по обеспечению технически исправного состояния гидротехнического сооружения и его безопасности, а также по предотвращению аварии гидротехнического сооружения.

Перевод гидроузла Кара-Чумышского водохранилища на режим работы, не предусмотренный настоящими Правилами, осуществляется при угрозе или возникновении аварии гидротехнического сооружения, которая может привести к возникновению чрезвычайной ситуации.

В указанных обстоятельствах изменение режима работы гидроузла производится по распоряжению лица, непосредственно отвечающего за его эксплуатацию, с одновременным уведомлением об этом Верхне-Обского БВУ, Правительства Кемеровской области - Кузбасса, Главного управления Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Кемеровской области - Кузбассу, ФГБУ "Западно-Сибирское УГМС", Сибирского управления Федеральной службы по экологическому, технологическому и атомному надзору, Управления Федеральной службы по надзору в сфере природопользования по Кемеровской области - Кузбассу, Верхнеобского территориального управления Федерального агентства по рыболовству, администраций Прокопьевского муниципального округа и Киселевского городского округа Кемеровской области - Кузбасса.

68. Доступ населения к оперативной информации о фактических режимах функционирования Кара-Чумышского гидроузла и образуемого им водохранилища, а также об установленных на ближайший период режимах обеспечивается путем размещения соответствующих сведений на официальном сайте Верхне-Обского БВУ в информационно-телекоммуникационной сети "Интернет".

69. Для оповещения о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузла Кара-Чумышского водохранилища на объекте развернута локальная система оповещения, которая подключена к региональной системе централизованного оповещения и комплексной системе экстренного оповещения населения района. Доступ работников к оперативной информации по вопросам эксплуатации и безопасности гидротехнических сооружений Кара-Чумышского гидроузла осуществляется через поисковую громкоговорящую связь.

Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузла водохранилища осуществляется в соответствии с планом действий по предупреждению и ликвидации чрезвычайных ситуаций, который разрабатывается и утверждается руководством АО "ПО Водоканал".

Приложение N 1
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Карта-схема расположения гидроузла и Кара-Чумышского водохранилища с указанием границ гидрографических единиц и водохозяйственных участков, с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов

Приложение N 2
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Расчетная кривая обеспеченности объемов годового стока р. Кара-Чумыш в створе гидроузла Кара-Чумышского водохранилища

Среднемноголетний годовой объем стока

Обеспеченность, %	0,1	0,5	1	2	3	5	10	25	50	70	90	95	99
Расчетный объем годового стока, млн м 3	258	240	231	223	215	209	194	173	149	131,4	106,4	94,9	74,71

Приложение N 3
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Пропускная способность паводкового водосброса при открытии сегментных затворов

а) при открытии одного пролета водослива на высоту, м

Уровень воды, м		Напор, м	Пропускная способность одного пролета (м 3/с) при открытии одного затвора
			Высота открытия затвора, м
БС	абс.		0,00	0,50	1,00	1,50	2,00	2,50	3,00	3,50	4,00	4,50	5,00	5,05	5,10	5,15	5,20
354,10	351	0,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
354,20	351,1	0,10	0,0	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
354,30	351,2	0,20	0,0	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
354,40	351,3	0,30	0,0	2,7	2,7	2,7	2,7	2,7	2,7	2,7	2,7	2,7	2,7	2,7	2,7	2,7	2,7
354,50	351,4	0,40	0,0	4,1	4,1	4,1	4,1	4,1	4,1	4,1	4,1	4,1	4,1	4,1	4,1	4,1	4,1
354,60	351,5	0,50	0,0	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6
354,70	351,6	0,60	0,0	7,1	7,3	7,3	7,3	7,3	7,3	7,3	7,3	7,3	7,3	7,3	7,3	7,3	7,3
354,80	351,7	0,70	0,0	8,6	9,1	9,1	9,1	9,1	9,1	9,1	9,1	9,1	9,1	9,1	9,1	9,1	9,1
354,90	351,8	0,80	0,0	9,7	11,0	11,0	11,0	11,0	11,0	11,0	11,0	11,0	11,0	11,0	11,0	11,0	11,0
355,00	351,9	0,90	0,0	10,7	13,0	13,0	13,0	13,0	13,0	13,0	13,0	13,0	13,0	13,0	13,0	13,0	13,0
355,10	352	1,00	0,0	11,6	15,1	15,1	15,1	15,1	15,1	15,1	15,1	15,1	15,1	15,1	15,1	15,1	15,1
355,20	352,1	1,10	0,0	12,4	17,3	17,3	17,3	17,3	17,3	17,3	17,3	17,3	17,3	17,3	17,3	17,3	17,3
355,30	352,2	1,20	0,0	13,2	19,6	19,6	19,6	19,6	19,6	19,6	19,6	19,6	19,6	19,6	19,6	19,6	19,6
355,40	352,3	1,30	0,0	13,9	22,0	22,0	22,0	22,0	22,0	22,0	22,0	22,0	22,0	22,0	22,0	22,0	22,0
355,50	352,4	1,40	0,0	14,6	23,8	24,5	24,5	24,5	24,5	24,5	24,5	24,5	24,5	24,5	24,5	24,5	24,5
355,60	352,5	1,50	0,0	15,3	25,4	27,0	27,0	27,0	27,0	27,0	27,0	27,0	27,0	27,0	27,0	27,0	27,0
355,70	352,6	1,60	0,0	15,9	26,8	29,6	29,6	29,6	29,6	29,6	29,6	29,6	29,6	29,6	29,6	29,6	29,6
355,80	352,7	1,70	0,0	16,5	28,1	32,3	32,3	32,3	32,3	32,3	32,3	32,3	32,3	32,3	32,3	32,3	32,3
355,90	352,8	1,80	0,0	17,1	29,4	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1
356,00	352,9	1,90	0,0	17,7	30,5	37,9	37,9	37,9	37,9	37,9	37,9	37,9	37,9	37,9	37,9	37,9	37,9
356,10	353	2,00	0,0	18,2	31,7	40,8	40,8	40,8	40,8	40,8	40,8	40,8	40,8	40,8	40,8	40,8	40,8
356,20	353,1	2,10	0,0	18,7	32,8	43,2	43,7	43,7	43,7	43,7	43,7	43,7	43,7	43,7	43,7	43,7	43,7
356,30	353,2	2,20	0,0	19,3	33,8	44,9	46,7	46,7	46,7	46,7	46,7	46,7	46,7	46,7	46,7	46,7	46,7
356,40	353,3	2,30	0,0	19,8	34,8	46,6	49,8	49,8	49,8	49,8	49,8	49,8	49,8	49,8	49,8	49,8	49,8
356,50	353,4	2,40	0,0	20,3	35,8	48,2	52,9	52,9	52,9	52,9	52,9	52,9	52,9	52,9	52,9	52,9	52,9
356,60	353,5	2,50	0,0	20,7	36,8	49,7	56,1	56,1	56,1	56,1	56,1	56,1	56,1	56,1	56,1	56,1	56,1
356,70	353,6	2,60	0,0	21,2	37,7	51,2	59,3	59,3	59,3	59,3	59,3	59,3	59,3	59,3	59,3	59,3	59,3
356,80	353,7	2,70	0,0	21,7	38,6	52,6	62,6	62,6	62,6	62,6	62,6	62,6	62,6	62,6	62,6	62,6	62,6
356,90	353,8	2,80	0,0	22,1	39,5	54,0	65,7	66,0	66,0	66,0	66,0	66,0	66,0	66,0	66,0	66,0	66,0
357,00	353,9	2,90	0,0	22,6	40,4	55,3	67,7	69,4	69,4	69,4	69,4	69,4	69,4	69,4	69,4	69,4	69,4
357,10	354	3,00	0,0	23,0	41,2	56,6	69,6	72,8	72,8	72,8	72,8	72,8	72,8	72,8	72,8	72,8	72,8
357,20	354,1	3,10	0,0	23,4	42,1	57,9	71,4	76,3	76,3	76,3	76,3	76,3	76,3	76,3	76,3	76,3	76,3
357,30	354,2	3,20	0,0	23,8	42,9	59,1	73,1	79,9	79,9	79,9	79,9	79,9	79,9	79,9	79,9	79,9	79,9
357,40	354,3	3,30	0,0	24,2	43,7	60,3	74,8	83,5	83,5	83,5	83,5	83,5	83,5	83,5	83,5	83,5	83,5
357,50	354,4	3,40	0,0	24,6	44,5	61,5	76,5	87,1	87,1	87,1	87,1	87,1	87,1	87,1	87,1	87,1	87,1
357,60	354,5	3,50	0,0	25,0	45,3	62,7	78,0	90,8	90,8	90,8	90,8	90,8	90,8	90,8	90,8	90,8	90,8
357,70	354,6	3,60	0,0	25,4	46,0	63,8	79,6	93,4	94,5	94,5	94,5	94,5	94,5	94,5	94,5	94,5	94,5
357,80	354,7	3,70	0,0	25,8	46,8	64,9	81,1	95,4	98,3	98,3	98,3	98,3	98,3	98,3	98,3	98,3	98,3
357,90	354,8	3,80	0,0	26,2	47,5	66,0	82,6	97,4	102,1	102,1	102,1	102,1	102,1	102,1	102,1	102,1	102,1
358,00	354,9	3,90	0,0	26,6	48,3	67,1	84,1	99,4	106,0	106,0	106,0	106,0	106,0	106,0	106,0	106,0	106,0
358,10	355	4,00	0,0	26,9	49,0	68,2	85,5	101,2	109,9	109,9	109,9	109,9	109,9	109,9	109,9	109,9	109,9
358,20	355,1	4,10	0,0	27,3	49,7	69,2	86,9	103,1	113,9	113,9	113,9	113,9	113,9	113,9	113,9	113,9	113,9
358,30	355,2	4,20	0,0	27,7	50,4	70,3	88,3	104,9	117,9	117,9	117,9	117,9	117,9	117,9	117,9	117,9	117,9
358,40	355,3	4,30	0,0	28,0	51,1	71,3	89,6	106,6	121,9	121,9	121,9	121,9	121,9	121,9	121,9	121,9	121,9
358,50	355,4	4,40	0,0	28,4	51,8	72,3	91,0	108,3	124,1	126,0	126,0	126,0	126,0	126,0	126,0	126,0	126,0
358,60	355,5	4,50	0,0	28,7	52,5	73,3	92,3	110,0	126,3	130,1	130,1	130,1	130,1	130,1	130,1	130,1	130,1
358,70	355,6	4,60	0,0	29,1	53,1	74,2	93,6	111,7	128,4	134,3	134,3	134,3	134,3	134,3	134,3	134,3	134,3
358,80	355,7	4,70	0,0	29,4	53,8	75,2	94,9	113,3	130,5	138,4	138,4	138,4	138,4	138,4	138,4	138,4	138,4
358,90	355,8	4,80	0,0	29,7	54,4	76,2	96,1	114,9	132,5	142,7	142,7	142,7	142,7	142,7	142,7	142,7	142,7
359,00	355,9	4,90	0,0	30,1	55,1	77,1	97,4	116,5	134,5	147,0	147,0	147,0	147,0	147,0	147,0	147,0	147,0
359,10	356	5,00	0,0	30,4	55,7	78,0	98,6	118,0	136,4	151,3	151,3	151,3	151,3	151,3	151,3	151,3	151,3
359,20	356,1	5,10	0,0	30,7	56,3	79,0	99,8	119,5	138,3	155,6	155,6	155,6	155,6	155,6	155,6	155,6	155,6
359,30	356,2	5,20	0,0	31,0	56,9	79,9	101,0	121,1	140,2	158,0	160,0	160,0	160,0	160,0	160,0	160,0	160,0

Уровень воды, м		Напор, м	Пропускная способность одного пролета (м 3/с) при синхронном открытии двух заторов
			Высота открытия затворов, м
БС	абс.		0,00	0,50	1,00	1,50	2,00	2,50	3,00	3,50	4,00	4,50	5,00	5,05	5,10	5,15	5,20
354,10	351	0,00	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
354,20	351,1	0,10	0,0	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
354,30	351,2	0,20	0,0	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
354,40	351,3	0,30	0,0	2,9	2,9	2,9	2,9	2,9	2,9	2,9	2,9	2,9	2,9	2,9	2,9	2,9	2,9
354,50	351,4	0,40	0,0	4,4	4,4	4,4	4,4	4,4	4,4	4,4	4,4	4,4	4,4	4,4	4,4	4,4	4,4
354,60	351,5	0,50	0,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0
354,70	351,6	0,60	0,0	7,1	7,9	7,9	7,9	7,9	7,9	7,9	7,9	7,9	7,9	7,9	7,9	7,9	7,9
354,80	351,7	0,70	0,0	8,6	9,8	9,8	9,8	9,8	9,8	9,8	9,8	9,8	9,8	9,8	9,8	9,8	9,8
354,90	351,8	0,80	0,0	9,7	11,9	11,9	11,9	11,9	11,9	11,9	11,9	11,9	11,9	11,9	11,9	11,9	11,9
355,00	351,9	0,90	0,0	10,7	14,1	14,1	14,1	14,1	14,1	14,1	14,1	14,1	14,1	14,1	14,1	14,1	14,1
355,10	352	1,00	0,0	11,6	16,4	16,4	16,4	16,4	16,4	16,4	16,4	16,4	16,4	16,4	16,4	16,4	16,4
355,20	352,1	1,10	0,0	12,4	18,8	18,8	18,8	18,8	18,8	18,8	18,8	18,8	18,8	18,8	18,8	18,8	18,8
355,30	352,2	1,20	0,0	13,2	20,0	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3
355,40	352,3	1,30	0,0	13,9	22,1	23,9	23,9	23,9	23,9	23,9	23,9	23,9	23,9	23,9	23,9	23,9	23,9
355,50	352,4	1,40	0,0	14,6	23,8	26,6	26,6	26,6	26,6	26,6	26,6	26,6	26,6	26,6	26,6	26,6	26,6
355,60	352,5	1,50	0,0	15,3	25,4	29,3	29,3	29,3	29,3	29,3	29,3	29,3	29,3	29,3	29,3	29,3	29,3
355,70	352,6	1,60	0,0	15,9	26,8	32,2	32,2	32,2	32,2	32,2	32,2	32,2	32,2	32,2	32,2	32,2	32,2
355,80	352,7	1,70	0,0	16,5	28,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1	35,1
355,90	352,8	1,80	0,0	17,1	29,4	36,6	38,1	38,1	38,1	38,1	38,1	38,1	38,1	38,1	38,1	38,1	38,1
356,00	352,9	1,90	0,0	17,7	30,5	39,1	41,2	41,2	41,2	41,2	41,2	41,2	41,2	41,2	41,2	41,2	41,2
356,10	353	2,00	0,0	18,2	31,7	41,2	44,3	44,3	44,3	44,3	44,3	44,3	44,3	44,3	44,3	44,3	44,3
356,20	353,1	2,10	0,0	18,7	32,8	43,2	47,6	47,6	47,6	47,6	47,6	47,6	47,6	47,6	47,6	47,6	47,6
356,30	353,2	2,20	0,0	19,3	33,8	44,9	50,8	50,8	50,8	50,8	50,8	50,8	50,8	50,8	50,8	50,8	50,8
356,40	353,3	2,30	0,0	19,8	34,8	46,6	53,4	54,2	54,2	54,2	54,2	54,2	54,2	54,2	54,2	54,2	54,2
356,50	353,4	2,40	0,0	20,3	35,8	48,2	56,2	57,6	57,6	57,6	57,6	57,6	57,6	57,6	57,6	57,6	57,6
356,60	353,5	2,50	0,0	20,7	36,8	49,7	59,0	61,1	61,1	61,1	61,1	61,1	61,1	61,1	61,1	61,1	61,1
356,70	353,6	2,60	0,0	21,2	37,7	51,2	61,4	64,6	64,6	64,6	64,6	64,6	64,6	64,6	64,6	64,6	64,6
356,80	353,7	2,70	0,0	21,7	38,6	52,6	63,7	68,2	68,2	68,2	68,2	68,2	68,2	68,2	68,2	68,2	68,2
356,90	353,8	2,80	0,0	22,1	39,5	54,0	65,7	71,9	71,9	71,9	71,9	71,9	71,9	71,9	71,9	71,9	71,9
357,00	353,9	2,90	0,0	22,6	40,4	55,3	67,7	75,2	75,6	75,6	75,6	75,6	75,6	75,6	75,6	75,6	75,6
357,10	354	3,00	0,0	23,0	41,2	56,6	69,6	78,4	79,4	79,4	79,4	79,4	79,4	79,4	79,4	79,4	79,4
357,20	354,1	3,10	0,0	23,4	42,1	57,9	71,4	81,4	83,2	83,2	83,2	83,2	83,2	83,2	83,2	83,2	83,2
357,30	354,2	3,20	0,0	23,8	42,9	59,1	73,1	84,1	87,1	87,1	87,1	87,1	87,1	87,1	87,1	87,1	87,1
357,40	354,3	3,30	0,0	24,2	43,7	60,3	74,8	86,6	91,0	91,0	91,0	91,0	91,0	91,0	91,0	91,0	91,0
357,50	354,4	3,40	0,0	24,6	44,5	61,5	76,5	89,0	95,0	95,0	95,0	95,0	95,0	95,0	95,0	95,0	95,0
357,60	354,5	3,50	0,0	25,0	45,3	62,7	78,0	91,2	99,1	99,1	99,1	99,1	99,1	99,1	99,1	99,1	99,1
357,70	354,6	3,60	0,0	25,4	46,0	63,8	79,6	93,4	103,0	103,2	103,2	103,2	103,2	103,2	103,2	103,2	103,2
357,80	354,7	3,70	0,0	25,8	46,8	64,9	81,1	95,4	106,2	107,3	107,3	107,3	107,3	107,3	107,3	107,3	107,3
357,90	354,8	3,80	0,0	26,2	47,5	66,0	82,6	97,4	109,2	111,5	111,5	111,5	111,5	111,5	111,5	111,5	111,5
358,00	354,9	3,90	0,0	26,6	48,3	67,1	84,1	99,4	112,0	115,7	115,7	115,7	115,7	115,7	115,7	115,7	115,7
358,10	355	4,00	0,0	26,9	49,0	68,2	85,5	101,2	114,6	120,0	120,0	120,0	120,0	120,0	120,0	120,0	120,0
358,20	355,1	4,10	0,0	27,3	49,7	69,2	86,9	103,1	117,1	124,4	124,4	124,4	124,4	124,4	124,4	124,4	124,4
358,30	355,2	4,20	0,0	27,7	50,4	70,3	88,3	104,9	119,5	128,8	128,8	128,8	128,8	128,8	128,8	128,8	128,8
358,40	355,3	4,30	0,0	28,0	51,1	71,3	89,6	106,6	121,9	133,2	133,2	133,2	133,2	133,2	133,2	133,2	133,2
358,50	355,4	4,40	0,0	28,4	51,8	72,3	91,0	108,3	124,1	136,6	137,7	137,7	137,7	137,7	137,7	137,7	137,7
358,60	355,5	4,50	0,0	28,7	52,5	73,3	92,3	110,0	126,3	139,7	142,2	142,2	142,2	142,2	142,2	142,2	142,2
358,70	355,6	4,60	0,0	29,1	53,1	74,2	93,6	111,7	128,4	142,6	146,7	146,7	146,7	146,7	146,7	146,7	146,7
358,80	355,7	4,70	0,0	29,4	53,8	75,2	94,9	113,3	130,5	145,4	151,3	151,3	151,3	151,3	151,3	151,3	151,3
358,90	355,8	4,80	0,0	29,7	54,4	76,2	96,1	114,9	132,5	148,1	156,0	156,0	156,0	156,0	156,0	156,0	156,0
359,00	355,9	4,90	0,0	30,1	55,1	77,1	97,4	116,5	134,5	150,7	160,7	160,7	160,7	160,7	160,7	160,7	160,7
359,10	356	5,00	0,0	30,4	55,7	78,0	98,6	118,0	136,4	153,2	165,4	165,4	165,4	165,4	165,4	165,4	165,4
359,20	356,1	5,10	0,0	30,7	56,3	79,0	99,8	119,5	138,3	155,7	169,7	170,2	170,2	170,2	170,2	170,2	170,2
359,30	356,2	5,20	0,0	31,0	56,9	79,9	101,0	121,1	140,2	158,0	173,0	175,0	175,0	175,0	175,0	175,0	175,0

б) при открытии двух пролетов водослива на высоту, м

Уровень воды, м		Напор, м	Пропускная способность паводкового водосброса при открытии двух пролетов, м 3/с
			Высота открытия затворов, м
БС	абс.		0,00	0,50	1,00	1,50	2,00	2,50	3,00	3,50	4,00	4,50	5,00	5,05	5,10	5,15	5,20
354,10	351,0	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
354,20	351,1	0,10	0,00	1,20	1,20	1,20	1,20	1,20	1,20	1,20	1,20	1,20	1,20	1,20	1,20	1,20	1,20
354,30	351,2	0,20	0,00	3,20	3,20	3,20	3,20	3,20	3,20	3,20	3,20	3,20	3,20	3,20	3,20	3,20	3,20
354,40	351,3	0,30	0,00	5,80	5,80	5,80	5,80	5,80	5,80	5,80	5,80	5,80	5,80	5,80	5,80	5,80	5,80
354,50	351,4	0,40	0,00	8,80	8,80	8,80	8,80	8,80	8,80	8,80	8,80	8,80	8,80	8,80	8,80	8,80	8,80
354,60	351,5	0,50	0,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00	12,00
354,70	351,6	0,60	0,00	14,20	15,80	15,80	15,80	15,80	15,80	15,80	15,80	15,80	15,80	15,80	15,80	15,80	15,80
354,80	351,7	0,70	0,00	17,20	19,60	19,60	19,60	19,60	19,60	19,60	19,60	19,60	19,60	19,60	19,60	19,60	19,60
354,90	351,8	0,80	0,00	19,40	23,80	23,80	23,80	23,80	23,80	23,80	23,80	23,80	23,80	23,80	23,80	23,80	23,80
355,00	351,9	0,90	0,00	21,40	28,20	28,20	28,20	28,20	28,20	28,20	28,20	28,20	28,20	28,20	28,20	28,20	28,20
355,10	352,0	1,00	0,00	23,20	32,80	32,80	32,80	32,80	32,80	32,80	32,80	32,80	32,80	32,80	32,80	32,80	32,80
355,20	352,1	1,10	0,00	24,80	37,60	37,60	37,60	37,60	37,60	37,60	37,60	37,60	37,60	37,60	37,60	37,60	37,60
355,30	352,2	1,20	0,00	26,40	40,00	42,60	42,60	42,60	42,60	42,60	42,60	42,60	42,60	42,60	42,60	42,60	42,60
355,40	352,3	1,30	0,00	27,80	44,20	47,80	47,80	47,80	47,80	47,80	47,80	47,80	47,80	47,80	47,80	47,80	47,80
355,50	352,4	1,40	0,00	29,20	47,60	53,20	53,20	53,20	53,20	53,20	53,20	53,20	53,20	53,20	53,20	53,20	53,20
355,60	352,5	1,50	0,00	30,60	50,80	58,60	58,60	58,60	58,60	58,60	58,60	58,60	58,60	58,60	58,60	58,60	58,60
355,70	352,6	1,60	0,00	31,80	53,60	64,40	64,40	64,40	64,40	64,40	64,40	64,40	64,40	64,40	64,40	64,40	64,40
355,80	352,7	1,70	0,00	33,00	56,20	70,20	70,20	70,20	70,20	70,20	70,20	70,20	70,20	70,20	70,20	70,20	70,20
355,90	352,8	1,80	0,00	34,20	58,80	73,20	76,20	76,20	76,20	76,20	76,20	76,20	76,20	76,20	76,20	76,20	76,20
356,00	352,9	1,90	0,00	35,40	61,00	78,20	82,40	82,40	82,40	82,40	82,40	82,40	82,40	82,40	82,40	82,40	82,40
356,10	353,0	2,00	0,00	36,40	63,40	82,40	88,60	88,60	88,60	88,60	88,60	88,60	88,60	88,60	88,60	88,60	88,60
356,20	353,1	2,10	0,00	37,40	65,60	86,40	95,20	95,20	95,20	95,20	95,20	95,20	95,20	95,20	95,20	95,20	95,20
356,30	353,2	2,20	0,00	38,60	67,60	89,80	101,60	101,60	101,60	101,60	101,60	101,60	101,60	101,60	101,60	101,60	101,60
356,40	353,3	2,30	0,00	39,60	69,60	93,20	106,80	108,40	108,40	108,40	108,40	108,40	108,40	108,40	108,40	108,40	108,40
356,50	353,4	2,40	0,00	40,60	71,60	96,40	112,40	115,20	115,20	115,20	115,20	115,20	115,20	115,20	115,20	115,20	115,20
356,60	353,5	2,50	0,00	41,40	73,60	99,40	118,00	122,20	122,20	122,20	122,20	122,20	122,20	122,20	122,20	122,20	122,20
356,70	353,6	2,60	0,00	42,40	75,40	102,40	122,80	129,20	129,20	129,20	129,20	129,20	129,20	129,20	129,20	129,20	129,20
356,80	353,7	2,70	0,00	43,40	77,20	105,20	127,40	136,40	136,40	136,40	136,40	136,40	136,40	136,40	136,40	136,40	136,40
356,90	353,8	2,80	0,00	44,20	79,00	108,00	131,40	143,80	143,80	143,80	143,80	143,80	143,80	143,80	143,80	143,80	143,80
357,00	353,9	2,90	0,00	45,20	80,80	110,60	135,40	150,40	151,20	151,20	151,20	151,20	151,20	151,20	151,20	151,20	151,20
357,10	354,0	3,00	0,00	46,00	82,40	113,20	139,20	156,80	158,80	158,80	158,80	158,80	158,80	158,80	158,80	158,80	158,80
357,20	354,1	3,10	0,00	46,80	84,20	115,80	142,80	162,80	166,40	166,40	166,40	166,40	166,40	166,40	166,40	166,40	166,40
357,30	354,2	3,20	0,00	47,60	85,80	118,20	146,20	168,20	174,20	174,20	174,20	174,20	174,20	174,20	174,20	174,20	174,20
357,40	354,3	3,30	0,00	48,40	87,40	120,60	149,60	173,20	182,00	182,00	182,00	182,00	182,00	182,00	182,00	182,00	182,00
357,50	354,4	3,40	0,00	49,20	89,00	123,00	153,00	178,00	190,00	190,00	190,00	190,00	190,00	190,00	190,00	190,00	190,00
357,60	354,5	3,50	0,00	50,00	90,60	125,40	156,00	182,40	198,20	198,20	198,20	198,20	198,20	198,20	198,20	198,20	198,20
357,70	354,6	3,60	0,00	50,80	92,00	127,60	159,20	186,80	206,00	206,40	206,40	206,40	206,40	206,40	206,40	206,40	206,40
357,80	354,7	3,70	0,00	51,60	93,60	129,80	162,20	190,80	212,40	214,60	214,60	214,60	214,60	214,60	214,60	214,60	214,60
357,90	354,8	3,80	0,00	52,40	95,00	132,00	165,20	194,80	218,40	223,00	223,00	223,00	223,00	223,00	223,00	223,00	223,00
358,00	354,9	3,90	0,00	53,20	96,60	134,20	168,20	198,80	224,00	231,40	231,40	231,40	231,40	231,40	231,40	231,40	231,40
358,10	355,0	4,00	0,00	53,80	98,00	136,40	171,00	202,40	229,20	240,00	240,00	240,00	240,00	240,00	240,00	240,00	240,00
358,20	355,1	4,10	0,00	54,60	99,40	138,40	173,80	206,20	234,20	248,80	248,80	248,80	248,80	248,80	248,80	248,80	248,80
358,30	355,2	4,20	0,00	55,40	100,80	140,60	176,60	209,80	239,00	257,60	257,60	257,60	257,60	257,60	257,60	257,60	257,60
358,40	355,3	4,30	0,00	56,00	102,20	142,60	179,20	213,20	243,80	266,40	266,40	266,40	266,40	266,40	266,40	266,40	266,40
358,50	355,4	4,40	0,00	56,80	103,60	144,60	182,00	216,60	248,20	273,20	275,40	275,40	275,40	275,40	275,40	275,40	275,40
358,60	355,5	4,50	0,00	57,40	105,00	146,60	184,60	220,00	252,60	279,40	284,40	284,40	284,40	284,40	284,40	284,40	284,40
358,70	355,6	4,60	0,00	58,20	106,20	148,40	187,20	223,40	256,80	285,20	293,40	293,40	293,40	293,40	293,40	293,40	293,40
358,80	355,7	4,70	0,00	58,80	107,60	150,40	189,80	226,60	261,00	290,80	302,60	302,60	302,60	302,60	302,60	302,60	302,60
358,90	355,8	4,80	0,00	59,40	108,80	152,40	192,20	229,80	265,00	296,20	312,00	312,00	312,00	312,00	312,00	312,00	312,00
359,00	355,9	4,90	0,00	60,20	110,20	154,20	194,80	233,00	269,00	301,40	321,40	321,40	321,40	321,40	321,40	321,40	321,40
359,10	356,0	5,00	0,00	60,80	111,40	156,00	197,20	236,00	272,80	306,40	330,80	330,80	330,80	330,80	330,80	330,80	330,80
359,20	356,1	5,10	0,00	61,40	112,60	158,00	199,60	239,00	276,60	311,40	339,40	340,40	340,40	340,40	340,40	340,40	340,40
359,30	356,2	5,20	0,00	62,00	113,80	159,80	202,00	242,20	280,40	316,00	346,00	350,00	350,00	350,00	350,00	350,00	350,00

Приложение N 4
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Пропускная способность трубопровода донного водоспуска диаметром 1400 мм при разных вариантах открытия задвижки

Уровень воды в водохранилище, м		Пропускная способность трубопровода диаметром 1400 мм, м 3/с
		при высоте открытия задвижки, м														Полное открытие
БС	абс.	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3
343,50	340,40	0,09	0,2	0,6	1,2	1,8	2,5	3,4	4,2	5,1	5,8	6,5	7,1	7,5	7,9	8,3
344,00	340,90	0,10	0,2	0,6	1,2	1,9	2,8	3,7	4,6	5,5	6,3	7,1	7,7	8,1	8,5	9,0
344,50	341,40	0,10	0,3	0,7	1,3	2,1	2,9	3,9	4,9	5,9	6,8	7,6	8,2	8,7	9,2	9,6
345,00	341,90	0,11	0,3	0,7	1,4	2,2	3,1	4,2	5,2	6,2	7,2	8,0	8,7	9,3	9,7	10,2
345,50	342,40	0,11	0,3	0,8	1,5	2,3	3,3	4,4	5,5	6,6	7,6	8,5	9,2	9,8	10,3	10,8
346,00	342,90	0,12	0,3	0,8	1,6	2,5	3,5	4,6	5,8	6,9	8,0	8,9	9,7	10,3	10,8	11,3
346,50	343,40	0,13	0,3	0,9	1,6	2,6	3,6	4,8	6,0	7,2	8,3	9,3	10,1	10,7	11,3	11,8
347,00	343,90	0,13	0,3	0,9	1,7	2,7	3,8	5,0	6,3	7,5	8,7	9,7	10,5	11,2	11,7	12,3
347,50	344,40	0,14	0,3	0,9	1,8	2,8	3,9	5,2	6,5	7,8	9,0	10,1	10,9	11,6	12,2	12,8
348,00	344,90	0,14	0,4	1,0	1,8	2,9	4,1	5,4	6,8	8,1	9,3	10,4	11,3	12,0	12,6	13,2
348,50	345,40	0,15	0,4	1,0	1,9	3,0	4,2	5,6	7,0	8,4	9,7	10,8	11,7	12,4	13,0	13,7
349,00	345,90	0,15	0,4	1,0	2,0	3,1	4,3	5,8	7,2	8,6	10,0	11,1	12,0	12,8	13,4	14,1
349,50	346,40	0,15	0,4	1,0	2,0	3,1	4,5	5,9	7,4	8,9	10,2	11,4	12,4	13,2	13,8	14,5
350,00	346,90	0,16	0,4	1,1	2,1	3,2	4,6	6,1	7,6	9,1	10,5	11,7	12,7	13,5	14,2	14,9
350,50	347,40	0,16	0,4	1,1	2,1	3,3	4,7	6,2	7,8	9,4	10,8	12,0	13,1	13,9	14,6	15,3
351,00	347,90	0,17	0,4	1,1	2,2	3,4	4,8	6,4	8,0	9,6	11,1	12,3	13,4	14,2	14,9	15,7
351,50	348,40	0,17	0,4	1,2	2,2	3,5	4,9	6,6	8,2	9,8	11,3	12,6	13,7	14,6	15,3	16,1
352,00	348,90	0,18	0,4	1,2	2,3	3,6	5,0	6,7	8,4	10,0	11,6	12,9	14,0	14,9	15,7	16,4
352,50	349,40	0,18	0,5	1,2	2,3	3,6	5,1	6,8	8,6	10,3	11,8	13,2	14,3	15,2	16,0	16,8
353,00	349,90	0,18	0,5	1,2	2,4	3,7	5,3	7,0	8,7	10,5	12,1	13,5	14,6	15,5	16,3	17,1
353,50	350,40	0,19	0,5	1,3	2,4	3,8	5,4	7,1	8,9	10,7	12,3	13,7	14,9	15,8	16,6	17,5
354,00	350,90	0,19	0,5	1,3	2,5	3,9	5,5	7,3	9,1	10,9	12,6	14,0	15,2	16,1	17,0	17,8
354,50	351,40	0,19	0,5	1,3	2,5	3,9	5,6	7,4	9,3	11,1	12,8	14,3	15,5	16,4	17,3	18,1
355,00	351,90	0,20	0,5	1,3	2,6	4,0	5,7	7,5	9,4	11,3	13,0	14,5	15,8	16,7	17,6	18,5
355,50	352,40	0,20	0,5	1,4	2,6	4,1	5,8	7,7	9,6	11,5	13,3	14,8	16,0	17,0	17,9	18,8
356,00	352,90	0,20	0,5	1,4	2,7	4,1	5,9	7,8	9,7	11,7	13,5	15,0	16,3	17,3	18,2	19,1
356,50	353,40	0,21	0,5	1,4	2,7	4,2	6,0	7,9	9,9	11,9	13,7	15,3	16,6	17,6	18,5	19,4
357,00	353,90	0,21	0,5	1,4	2,7	4,3	6,0	8,0	10,1	12,0	13,9	15,5	16,8	17,9	18,8	19,7
357,50	354,40	0,21	0,5	1,4	2,8	4,3	6,1	8,2	10,2	12,2	14,1	15,7	17,1	18,1	19,1	20,0
358,00	354,90	0,22	0,5	1,5	2,8	4,4	6,2	8,3	10,4	12,4	14,3	16,0	17,3	18,4	19,3	20,3
358,50	355,40	0,22	0,6	1,5	2,9	4,5	6,3	8,4	10,5	12,6	14,5	16,2	17,6	18,7	19,6	20,6
359,00	355,90	0,22	0,6	1,5	2,9	4,5	6,4	8,5	10,7	12,8	14,7	16,4	17,8	18,9	19,9	20,9
359,30	356,20	0,22	0,6	1,5	2,9	4,6	6,5	8,6	10,7	12,9	14,9	16,6	18,0	19,1	20,0	21,0

Приложение N 5
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Пропускная способность трубопровода донного водоспуска диаметром 1600 мм при разных вариантах открытия задвижки

Уровень воды в водохранилище, м		Пропускная способность трубопровода диаметром 1600 мм, м 3/с
		при высоте открытия задвижки, м																полное открытие
БС	абс.	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,40	1,50
343,50	340,40	0,08	0,2	0,7	1,2	1,9	2,7	3,6	4,6	5,6	6,5	7,4	8,3	9,0	9,6	10,2	10,6	11,0
344,00	340,90	0,09	0,3	0,7	1,3	2,1	3,0	3,9	5,0	6,0	7,1	8,1	9,0	9,8	10,4	11,0	11,4	11,9
344,50	341,40	0,10	0,3	0,8	1,4	2,2	3,2	4,2	5,3	6,4	7,6	8,6	9,6	10,5	11,2	11,8	12,3	12,8
345,00	341,90	0,10	0,3	0,8	1,5	2,4	3,4	4,5	5,6	6,8	8,0	9,2	10,2	11,1	11,9	12,5	13,0	13,6
345,50	342,40	0,11	0,3	0,9	1,6	2,5	3,5	4,7	5,9	7,2	8,5	9,7	10,8	11,7	12,5	13,2	13,7	14,3
346,00	342,90	0,11	0,3	0,9	1,7	2,6	3,7	4,9	6,2	7,6	8,9	10,2	11,3	12,3	13,1	13,9	14,4	15,1
346,50	343,40	0,12	0,3	0,9	1,8	2,7	3,9	5,2	6,5	7,9	9,3	10,6	11,8	12,9	13,7	14,5	15,1	15,7
347,00	343,90	0,12	0,3	1,0	1,8	2,9	4,1	5,4	6,8	8,3	9,7	11,1	12,3	13,4	14,3	15,1	15,7	16,4
347,50	344,40	0,13	0,4	1,0	1,9	3,0	4,2	5,6	7,1	8,6	10,1	11,5	12,8	13,9	14,9	15,7	16,3	17,0
348,00	344,90	0,13	0,4	1,1	2,0	3,1	4,4	5,8	7,3	8,9	10,4	11,9	13,2	14,4	15,4	16,2	16,9	17,6
348,50	345,40	0,14	0,4	1,1	2,0	3,2	4,5	6,0	7,6	9,2	10,8	12,3	13,7	14,9	15,9	16,8	17,4	18,2
349,00	345,90	0,14	0,4	1,1	2,1	3,3	4,6	6,2	7,8	9,5	11,1	12,7	14,1	15,3	16,4	17,3	18,0	18,8
349,50	346,40	0,15	0,4	1,2	2,2	3,4	4,8	6,3	8,0	9,7	11,4	13,0	14,5	15,8	16,9	17,8	18,5	19,3
350,00	346,90	0,15	0,4	1,2	2,2	3,5	4,9	6,5	8,2	10,0	11,8	13,4	14,9	16,2	17,3	18,3	19,0	19,9
350,50	347,40	0,15	0,4	1,2	2,3	3,6	5,0	6,7	8,5	10,3	12,1	13,8	15,3	16,7	17,8	18,8	19,5	20,4
351,00	347,90	0,16	0,4	1,3	2,3	3,6	5,2	6,9	8,7	10,5	12,4	14,1	15,7	17,1	18,2	19,2	20,0	20,9
351,50	348,40	0,16	0,4	1,3	2,4	3,7	5,3	7,0	8,9	10,8	12,7	14,4	16,1	17,5	18,7	19,7	20,5	21,4
352,00	348,90	0,17	0,5	1,3	2,4	3,8	5,4	7,2	9,1	11,0	12,9	14,8	16,4	17,9	19,1	20,1	21,0	21,9
352,50	349,40	0,17	0,5	1,3	2,5	3,9	5,5	7,3	9,3	11,3	13,2	15,1	16,8	18,3	19,5	20,6	21,4	22,3
353,00	349,90	0,17	0,5	1,4	2,6	4,0	5,6	7,5	9,5	11,5	13,5	15,4	17,1	18,6	19,9	21,0	21,9	22,8
353,50	350,40	0,18	0,5	1,4	2,6	4,1	5,8	7,6	9,6	11,7	13,8	15,7	17,5	19,0	20,3	21,4	22,3	23,3
354,00	350,90	0,18	0,5	1,4	2,7	4,1	5,9	7,8	9,8	11,9	14,0	16,0	17,8	19,4	20,7	21,8	22,7	23,7
354,50	351,40	0,18	0,5	1,5	2,7	4,2	6,0	7,9	10,0	12,2	14,3	16,3	18,1	19,7	21,1	22,2	23,1	24,1
355,00	351,90	0,19	0,5	1,5	2,8	4,3	6,1	8,1	10,2	12,4	14,5	16,6	18,5	20,1	21,5	22,6	23,6	24,6
355,50	352,40	0,19	0,5	1,5	2,8	4,4	6,2	8,2	10,4	12,6	14,8	16,9	18,8	20,4	21,8	23,0	24,0	25,0
356,00	352,90	0,19	0,5	1,5	2,8	4,4	6,3	8,3	10,5	12,8	15,0	17,2	19,1	20,8	22,2	23,4	24,4	25,4
356,50	353,40	0,20	0,5	1,6	2,9	4,5	6,4	8,5	10,7	13,0	15,3	17,4	19,4	21,1	22,6	23,8	24,7	25,8
357,00	353,90	0,20	0,6	1,6	2,9	4,6	6,5	8,6	10,9	13,2	15,5	17,7	19,7	21,4	22,9	24,2	25,1	26,2
357,50	354,40	0,20	0,6	1,6	3,0	4,7	6,6	8,7	11,0	13,4	15,8	18,0	20,0	21,8	23,3	24,5	25,5	26,6
358,00	354,90	0,21	0,6	1,6	3,0	4,7	6,7	8,9	11,2	13,6	16,0	18,2	20,3	22,1	23,6	24,9	25,9	27,0
358,50	355,40	0,21	0,6	1,6	3,1	4,8	6,8	9,0	11,4	13,8	16,2	18,5	20,6	22,4	23,9	25,2	26,3	27,4
359,00	355,90	0,21	0,6	1,7	3,1	4,9	6,9	9,1	11,5	14,0	16,4	18,8	20,9	22,7	24,3	25,6	26,6	27,8
359,30	356,20	0,21	0,6	1,7	3,1	4,9	6,9	9,2	11,6	14,1	16,6	18,9	21,0	22,9	24,5	25,8	26,8	28,0

Приложение N 6
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Схема разрешенного маневрирования затворами

Ступени открытия затворов	Высота открытия сегментного затвора, м		Открытие задвижек трубопроводов донного водоспуска, м
	левый (9?5,2м)	правый (9?5,2 м)	левая труба (диаметр - 1400 мм)		правая труба (диаметр - 1600 мм)
			Задвижка (верхний горизонт)	Задвижка (нижний горизонт)	Задвижка (верхний горизонт)	Задвижка (нижний горизонт)
Пропуск максимальных расходов весеннего половодья
I ступень	Х	Х	Х	О Частично открыта на сброс	О Частично открыта на забор воды	Х
II ступень	0,50 _ 2,00 _ 5,00	Х	Х	О Полностью открыта на сброс	О Частично открыта на забор воды	Х
III ступень	0,50 _ 2,00 _ 5,00	0,50 _ 2,00 _ 5,00	Х	О Полностью открыта на сброс	Х	О Полностью открыта на забор и сброс
Пропуск незначительных по величине паводков
I ступень	Х	Х	Х	О Частично открыта на сброс	О Частично открыта на забор воды	Х
II ступень	0,50 _ 2,00 _. 5,00	Х	Х	О Полностью открыта на сброс	О Частично открыта на забор воды	Х
IIа ступень	0,50 _ 2,00 _ 5,00	0,50 _ 2,00 _	Х	О Частично открыта на сброс	О Частично открыта на забор воды	Х
III ступень	0,50 _ 2,00 5,00	Х	Х	О Полностью открыта на сброс	Х	О Полностью открыта на забор и сброс
Пропуск санитарных расходов
I ступень	Х	Х	Х	О открыта на сброс на высоту 0,05 м	О Частично открыта на забор воды	Х

Водоприемные окна на верхнем и нижнем горизонте открыты полностью.

Х - сегментный затвор и задвижки закрыты; О - сегментный затвор и задвижки открыты.

Приложение N 7
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Эксплуатационные характеристики насосов

Приложение N 8
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Статическая кривая зависимости объемов воды в Кара-Чумышском водохранилище от уровней воды

Координаты статической кривой зависимости объемов воды в Кара-Чумышском водохранилище от уровней воды

Уровень, м		Объем, млн м 3
БС	абс.	0	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09
340	336,9	0,08	0,08	0,08	0,08	0,08	0,08	0,08	0,09	0,09	0,09
340,1	337	0,09	0,09	0,09	0,09	0,09	0,09	0,09	0,09	0,1	0,1
340,2	337,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,11	0,11
340,3	337,2	0,11	0,11	0,11	0,11	0,11	0,11	0,11	0,11	0,11	0,12
340,4	337,3	0,12	0,12	0,12	0,12	0,12	0,12	0,12	0,12	0,12	0,12
340,5	337,4	0,13	0,13	0,13	0,13	0,13	0,13	0,13	0,13	0,14	0,14
340,6	337,5	0,14	0,14	0,14	0,14	0,14	0,14	0,15	0,15	0,15	0,15
340,7	337,6	0,15	0,15	0,15	0,15	0,16	0,16	0,16	0,16	0,16	0,16
340,8	337,7	0,16	0,16	0,16	0,17	0,17	0,17	0,17	0,17	0,17	0,17
340,9	337,8	0,17	0,18	0,18	0,18	0,18	0,18	0,18	0,18	0,18	0,19
341	337,9	0,19	0,19	0,19	0,19	0,19	0,19	0,2	0,2	0,2	0,2
341,1	338	0,2	0,2	0,21	0,21	0,21	0,21	0,21	0,22	0,22	0,22
341,2	338,1	0,22	0,22	0,23	0,23	0,23	0,23	0,23	0,24	0,24	0,24
341,3	338,2	0,24	0,24	0,25	0,25	0,25	0,25	0,25	0,26	0,26	0,26
341,4	338,3	0,26	0,27	0,27	0,27	0,27	0,28	0,28	0,28	0,28	0,29
341,5	338,4	0,29	0,29	0,29	0,3	0,3	0,3	0,3	0,31	0,31	0,31
341,6	338,5	0,31	0,32	0,32	0,32	0,33	0,33	0,33	0,33	0,34	0,34
341,7	338,6	0,34	0,35	0,35	0,35	0,36	0,36	0,36	0,37	0,37	0,37
341,8	338,7	0,37	0,38	0,38	0,39	0,39	0,39	0,4	0,4	0,4	0,41
341,9	338,8	0,41	0,41	0,42	0,42	0,42	0,43	0,43	0,44	0,44	0,44
342	338,9	0,45	0,45	0,46	0,46	0,47	0,47	0,48	0,48	0,49	0,49
342,1	339	0,5	0,51	0,51	0,52	0,52	0,53	0,54	0,54	0,55	0,55
342,2	339,1	0,56	0,57	0,57	0,58	0,59	0,59	0,6	0,6	0,61	0,62
342,3	339,2	0,62	0,63	0,64	0,65	0,65	0,66	0,67	0,67	0,68	0,69
342,4	339,3	0,7	0,7	0,71	0,72	0,73	0,73	0,74	0,75	0,76	0,76
342,5	339,4	0,77	0,78	0,79	0,8	0,8	0,81	0,82	0,83	0,84	0,85
342,6	339,5	0,85	0,86	0,87	0,88	0,89	0,9	0,91	0,91	0,92	0,93
342,7	339,6	0,94	0,95	0,96	0,97	0,98	0,99	1	1	1,01	1,02
342,8	339,7	1,03	1,04	1,05	1,06	1,07	1,08	1,09	1,1	1,11	1,12
342,9	339,8	1,13	1,14	1,15	1,16	1,17	1,18	1,19	1,2	1,21	1,22
343	339,9	1,23	1,24	1,25	1,27	1,28	1,29	1,3	1,31	1,33	1,34
343,1	340	1,35	1,36	1,37	1,39	1,4	1,41	1,42	1,43	1,45	1,46
343,2	340,1	1,47	1,48	1,5	1,51	1,52	1,54	1,55	1,56	1,57	1,59
343,3	340,2	1,6	1,61	1,63	1,64	1,65	1,67	1,68	1,69	1,71	1,72
343,4	340,3	1,73	1,75	1,76	1,77	1,79	1,8	1,81	1,83	1,84	1,86
343,5	340,4	1,87	1,88	1,9	1,91	1,93	1,94	1,95	1,97	1,98	2
343,6	340,5	2,01	2,02	2,04	2,05	2,07	2,08	2,1	2,11	2,13	2,14
343,7	340,6	2,15	2,17	2,18	2,2	2,21	2,23	2,24	2,26	2,27	2,29
343,8	340,7	2,3	2,32	2,33	2,35	2,36	2,38	2,39	2,41	2,42	2,44
343,9	340,8	2,45	2,47	2,49	2,5	2,52	2,53	2,55	2,56	2,58	2,59
344	340,9	2,61	2,63	2,64	2,66	2,68	2,69	2,71	2,72	2,74	2,76
344,1	341	2,77	2,79	2,81	2,82	2,84	2,86	2,87	2,89	2,91	2,92
344,2	341,1	2,94	2,96	2,98	2,99	3,01	3,03	3,04	3,06	3,08	3,1
344,3	341,2	3,11	3,13	3,15	3,17	3,18	3,2	3,22	3,24	3,25	3,27
344,4	341,3	3,29	3,31	3,33	3,34	3,36	3,38	3,4	3,42	3,43	3,45
344,5	341,4	3,47	3,49	3,51	3,53	3,54	3,56	3,58	3,6	3,62	3,64
344,6	341,5	3,65	3,67	3,69	3,71	3,73	3,75	3,77	3,79	3,81	3,82
344,7	341,6	3,84	3,86	3,88	3,9	3,92	3,94	3,96	3,98	4	4,02
344,8	341,7	4,04	4,06	4,07	4,09	4,11	4,13	4,15	4,17	4,19	4,21
344,9	341,8	4,23	4,25	4,27	4,29	4,31	4,33	4,35	4,37	4,39	4,41
345	341,9	4,43	4,45	4,48	4,5	4,52	4,54	4,56	4,58	4,6	4,62
345,1	342	4,64	4,67	4,69	4,71	4,73	4,75	4,77	4,79	4,82	4,84
345,2	342,1	4,86	4,88	4,9	4,93	4,95	4,97	4,99	5,01	5,03	5,06
345,3	342,2	5,08	5,1	5,12	5,15	5,17	5,19	5,21	5,23	5,26	5,28
345,4	342,3	5,3	5,32	5,35	5,37	5,39	5,41	5,44	5,46	5,48	5,51
345,5	342,4	5,53	5,55	5,57	5,6	5,62	5,64	5,67	5,69	5,71	5,74
345,6	342,5	5,76	5,78	5,81	5,83	5,85	5,88	5,9	5,92	5,95	5,97
345,7	342,6	5,99	6,02	6,04	6,06	6,09	6,11	6,14	6,16	6,18	6,21
345,8	342,7	6,23	6,26	6,28	6,3	6,33	6,35	6,38	6,4	6,43	6,45
345,9	342,8	6,47	6,5	6,52	6,55	6,57	6,6	6,62	6,65	6,67	6,7
346	342,9	6,72	6,75	6,77	6,8	6,82	6,85	6,87	6,9	6,92	6,95
346,1	343	6,97	7	7,02	7,05	7,08	7,1	7,13	7,15	7,18	7,2
346,2	343,1	7,23	7,25	7,28	7,31	7,33	7,36	7,38	7,41	7,44	7,46
346,3	343,2	7,49	7,51	7,54	7,57	7,59	7,62	7,64	7,67	7,7	7,72
346,4	343,3	7,75	7,78	7,8	7,83	7,86	7,88	7,91	7,94	7,96	7,99
346,5	343,4	8,02	8,04	8,07	8,1	8,12	8,15	8,18	8,2	8,23	8,26
346,6	343,5	8,28	8,31	8,34	8,37	8,39	8,42	8,45	8,47	8,5	8,53
346,7	343,6	8,56	8,58	8,61	8,64	8,67	8,69	8,72	8,75	8,78	8,8
346,8	343,7	8,83	8,86	8,89	8,91	8,94	8,97	9	9,02	9,05	9,08
346,9	343,8	9,11	9,14	9,16	9,19	9,22	9,25	9,28	9,31	9,33	9,36
347	343,9	9,39	9,42	9,45	9,48	9,51	9,53	9,56	9,59	9,62	9,65
347,1	344	9,68	9,71	9,74	9,77	9,8	9,82	9,85	9,88	9,91	9,94
347,2	344,1	9,97	10	10,03	10,06	10,09	10,12	10,15	10,18	10,21	10,24
347,3	344,2	10,27	10,3	10,33	10,36	10,39	10,42	10,45	10,48	10,51	10,54
347,4	344,3	10,57	10,6	10,63	10,66	10,69	10,72	10,75	10,78	10,81	10,84
347,5	344,4	10,87	10,9	10,93	10,96	10,99	11,02	11,06	11,09	11,12	11,15
347,6	344,5	11,18	11,21	11,24	11,27	11,3	11,33	11,36	11,4	11,43	11,46
347,7	344,6	11,49	11,52	11,55	11,58	11,62	11,65	11,68	11,71	11,74	11,77
347,8	344,7	11,8	11,84	11,87	11,9	11,93	11,96	12	12,03	12,06	12,09
347,9	344,8	12,12	12,16	12,19	12,22	12,25	12,28	12,32	12,35	12,38	12,41
348	344,9	12,45	12,48	12,51	12,54	12,58	12,61	12,64	12,68	12,71	12,74
348,1	345	12,78	12,81	12,84	12,88	12,91	12,94	12,98	13,01	13,04	13,08
348,2	345,1	13,11	13,14	13,18	13,21	13,24	13,28	13,31	13,35	13,38	13,41
348,3	345,2	13,45	13,48	13,52	13,55	13,58	13,62	13,65	13,69	13,72	13,76
348,4	345,3	13,79	13,82	13,86	13,89	13,93	13,96	14	14,03	14,07	14,1
348,5	345,4	14,14	14,17	14,21	14,24	14,27	14,31	14,34	14,38	14,41	14,45
348,6	345,5	14,48	14,52	14,56	14,59	14,63	14,66	14,7	14,73	14,77	14,8
348,7	345,6	14,84	14,87	14,91	14,95	14,98	15,02	15,05	15,09	15,12	15,16
348,8	345,7	15,2	15,23	15,27	15,3	15,34	15,38	15,41	15,45	15,49	15,52
348,9	345,8	15,56	15,59	15,63	15,67	15,7	15,74	15,78	15,81	15,85	15,89
349	345,9	15,92	15,96	16	16,04	16,07	16,11	16,15	16,19	16,22	16,26
349,1	346	16,3	16,34	16,37	16,41	16,45	16,49	16,53	16,56	16,6	16,64
349,2	346,1	16,68	16,72	16,75	16,79	16,83	16,87	16,91	16,95	16,99	17,02
349,3	346,2	17,06	17,1	17,14	17,18	17,22	17,26	17,3	17,33	17,37	17,41
349,4	346,3	17,45	17,49	17,53	17,57	17,61	17,65	17,69	17,73	17,77	17,81
349,5	346,4	17,85	17,89	17,93	17,97	18	18,04	18,08	18,12	18,16	18,2
349,6	346,5	18,24	18,28	18,33	18,37	18,41	18,45	18,49	18,53	18,57	18,61
349,7	346,6	18,65	18,69	18,73	18,77	18,81	18,85	18,89	18,94	18,98	19,02
349,8	346,7	19,06	19,1	19,14	19,18	19,23	19,27	19,31	19,35	19,39	19,43
349,9	346,8	19,48	19,52	19,56	19,6	19,64	19,69	19,73	19,77	19,81	19,86
350	346,9	19,9	19,94	19,98	20,03	20,07	20,12	20,16	20,2	20,25	20,29
350,1	347	20,33	20,38	20,42	20,47	20,51	20,55	20,6	20,64	20,69	20,73
350,2	347,1	20,78	20,82	20,87	20,91	20,96	21	21,05	21,09	21,13	21,18
350,3	347,2	21,22	21,27	21,32	21,36	21,41	21,45	21,5	21,54	21,59	21,63
350,4	347,3	21,68	21,73	21,77	21,82	21,86	21,91	21,96	22	22,05	22,09
350,5	347,4	22,14	22,19	22,23	22,28	22,33	22,37	22,42	22,47	22,51	22,56
350,6	347,5	22,61	22,65	22,7	22,75	22,8	22,84	22,89	22,94	22,98	23,03
350,7	347,6	23,08	23,13	23,17	23,22	23,27	23,32	23,37	23,41	23,46	23,51
350,8	347,7	23,56	23,6	23,65	23,7	23,75	23,8	23,85	23,89	23,94	23,99
350,9	347,8	24,04	24,09	24,14	24,19	24,24	24,28	24,33	24,38	24,43	24,48
351	347,9	24,53	24,58	24,63	24,68	24,73	24,78	24,83	24,88	24,93	24,98
351,1	348	25,03	25,08	25,13	25,18	25,23	25,28	25,33	25,38	25,43	25,48
351,2	348,1	25,53	25,58	25,63	25,68	25,73	25,78	25,84	25,89	25,94	25,99
351,3	348,2	26,04	26,09	26,14	26,19	26,24	26,3	26,35	26,4	26,45	26,5
351,4	348,3	26,55	26,61	26,66	26,71	26,76	26,81	26,86	26,92	26,97	27,02
351,5	348,4	27,07	27,12	27,18	27,23	27,28	27,33	27,39	27,44	27,49	27,54
351,6	348,5	27,6	27,65	27,7	27,76	27,81	27,86	27,91	27,97	28,02	28,07
351,7	348,6	28,13	28,18	28,23	28,29	28,34	28,39	28,45	28,5	28,55	28,61
351,8	348,7	28,66	28,71	28,77	28,82	28,88	28,93	28,98	29,04	29,09	29,15
351,9	348,8	29,2	29,26	29,31	29,36	29,42	29,47	29,53	29,58	29,64	29,69
352	348,9	29,75	29,8	29,86	29,91	29,97	30,02	30,08	30,13	30,19	30,25
352,1	349	30,3	30,36	30,41	30,47	30,53	30,58	30,64	30,69	30,75	30,81
352,2	349,1	30,86	30,92	30,98	31,03	31,09	31,15	31,2	31,26	31,32	31,37
352,3	349,2	31,43	31,49	31,54	31,6	31,66	31,71	31,77	31,83	31,89	31,94
352,4	349,3	32	32,06	32,12	32,17	32,23	32,29	32,35	32,4	32,46	32,52
352,5	349,4	32,58	32,64	32,69	32,75	32,81	32,87	32,93	32,99	33,04	33,1
352,6	349,5	33,16	33,22	33,28	33,34	33,4	33,45	33,51	33,57	33,63	33,69
352,7	349,6	33,75	33,81	33,87	33,93	33,99	34,05	34,11	34,16	34,22	34,28
352,8	349,7	34,34	34,4	34,46	34,52	34,58	34,64	34,7	34,76	34,82	34,88
352,9	349,8	34,94	35	35,06	35,12	35,18	35,25	35,31	35,37	35,43	35,49
353	349,9	35,55	35,61	35,67	35,73	35,79	35,86	35,92	35,98	36,04	36,1
353,1	350	36,16	36,23	36,29	36,35	36,41	36,48	36,54	36,6	36,66	36,72
353,2	350,1	36,79	36,85	36,91	36,98	37,04	37,1	37,16	37,23	37,29	37,35
353,3	350,2	37,42	37,48	37,54	37,61	37,67	37,73	37,8	37,86	37,92	37,99
353,4	350,3	38,05	38,12	38,18	38,24	38,31	38,37	38,44	38,5	38,56	38,63
353,5	350,4	38,69	38,76	38,82	38,89	38,95	39,02	39,08	39,15	39,21	39,28
353,6	350,5	39,34	39,41	39,47	39,54	39,6	39,67	39,73	39,8	39,86	39,93
353,7	350,6	39,99	40,06	40,12	40,19	40,26	40,32	40,39	40,45	40,52	40,59
353,8	350,7	40,65	40,72	40,78	40,85	40,92	40,98	41,05	41,12	41,18	41,25
353,9	350,8	41,32	41,38	41,45	41,52	41,59	41,65	41,72	41,79	41,85	41,92
354	350,9	41,99	42,06	42,12	42,19	42,26	42,33	42,4	42,47	42,54	42,6
354,1	351	42,67	42,74	42,81	42,88	42,95	43,02	43,09	43,16	43,23	43,3
354,2	351,1	43,36	43,43	43,5	43,57	43,64	43,71	43,78	43,85	43,92	43,99
354,3	351,2	44,06	44,14	44,21	44,28	44,35	44,42	44,49	44,56	44,63	44,7
354,4	351,3	44,77	44,84	44,92	44,99	45,06	45,13	45,2	45,27	45,34	45,42
354,5	351,4	45,49	45,56	45,63	45,7	45,78	45,85	45,92	45,99	46,06	46,14
354,6	351,5	46,21	46,28	46,35	46,43	46,5	46,57	46,65	46,72	46,79	46,86
354,7	351,6	46,94	47,01	47,08	47,16	47,23	47,3	47,38	47,45	47,52	47,6
354,8	351,7	47,67	47,74	47,82	47,89	47,97	48,04	48,12	48,19	48,26	48,34
354,9	351,8	48,41	48,49	48,56	48,64	48,71	48,79	48,86	48,94	49,01	49,09
355	351,9	49,16	49,24	49,31	49,39	49,47	49,54	49,62	49,7	49,77	49,85
355,1	352	49,93	50,01	50,08	50,16	50,24	50,32	50,39	50,47	50,55	50,63
355,2	352,1	50,7	50,78	50,86	50,94	51,02	51,1	51,17	51,25	51,33	51,41
355,3	352,2	51,49	51,57	51,64	51,72	51,8	51,88	51,96	52,04	52,12	52,2
355,4	352,3	52,28	52,36	52,44	52,51	52,59	52,67	52,75	52,83	52,91	52,99
355,5	352,4	53,07	53,15	53,23	53,31	53,39	53,47	53,55	53,63	53,71	53,79
355,6	352,5	53,87	53,96	54,04	54,12	54,2	54,28	54,36	54,44	54,52	54,6
355,7	352,6	54,68	54,77	54,85	54,93	55,01	55,09	55,17	55,25	55,34	55,42
355,8	352,7	55,5	55,58	55,66	55,74	55,83	55,91	55,99	56,07	56,15	56,24
355,9	352,8	56,32	56,4	56,48	56,57	56,65	56,73	56,81	56,9	56,98	57,06
356	352,9	57,15	57,23	57,31	57,4	57,48	57,56	57,65	57,73	57,81	57,9
356,1	353	57,98	58,06	58,15	58,23	58,31	58,4	58,48	58,57	58,65	58,73
356,2	353,1	58,82	58,9	58,99	59,07	59,15	59,24	59,32	59,41	59,49	59,58
356,3	353,2	59,66	59,75	59,83	59,92	60	60,09	60,17	60,26	60,34	60,43
356,4	353,3	60,51	60,6	60,68	60,77	60,85	60,94	61,02	61,11	61,19	61,28
356,5	353,4	61,36	61,45	61,54	61,62	61,71	61,79	61,88	61,96	62,05	62,14
356,6	353,5	62,22	62,31	62,4	62,48	62,57	62,66	62,74	62,83	62,91	63
356,7	353,6	63,09	63,17	63,26	63,35	63,44	63,52	63,61	63,7	63,78	63,87
356,8	353,7	63,96	64,04	64,13	64,22	64,31	64,4	64,48	64,57	64,66	64,75
356,9	353,8	64,83	64,92	65,01	65,1	65,19	65,27	65,36	65,45	65,54	65,63
357	353,9	65,71	65,8	65,89	65,98	66,07	66,16	66,25	66,34	66,42	66,51
357,1	354	66,6	66,69	66,78	66,87	66,96	67,05	67,14	67,23	67,32	67,41
357,2	354,1	67,5	67,59	67,68	67,77	67,86	67,95	68,04	68,13	68,22	68,31
357,3	354,2	68,4	68,49	68,59	68,68	68,77	68,86	68,95	69,04	69,13	69,22
357,4	354,3	69,32	69,41	69,5	69,59	69,68	69,77	69,87	69,96	70,05	70,14
357,5	354,4	70,23	70,33	70,42	70,51	70,6	70,7	70,79	70,88	70,98	71,07
357,6	354,5	71,16	71,25	71,35	71,44	71,53	71,63	71,72	71,81	71,91	72
357,7	354,6	72,09	72,19	72,28	72,38	72,47	72,57	72,66	72,75	72,85	72,94
357,8	354,7	73,04	73,13	73,23	73,32	73,42	73,51	73,61	73,7	73,8	73,89
357,9	354,8	73,99	74,08	74,18	74,27	74,37	74,46	74,56	74,66	74,75	74,85
358	354,9	74,94	75,04	75,14	75,23	75,33	75,43	75,52	75,62	75,72	75,81
358,1	355	75,91	76,01	76,1	76,2	76,3	76,4	76,49	76,59	76,69	76,79
358,2	355,1	76,88	76,98	77,08	77,18	77,28	77,37	77,47	77,57	77,67	77,77
358,3	355,2	77,86	77,96	78,06	78,16	78,26	78,36	78,46	78,56	78,65	78,75
358,4	355,3	78,85	78,95	79,05	79,15	79,25	79,35	79,45	79,55	79,65	79,75
358,5	355,4	79,84	79,94	80,04	80,14	80,24	80,34	80,44	80,54	80,64	80,74
358,6	355,5	80,84	80,94	81,04	81,15	81,25	81,35	81,45	81,55	81,65	81,75
358,7	355,6	81,85	81,95	82,05	82,15	82,25	82,36	82,46	82,56	82,66	82,76
358,8	355,7	82,86	82,96	83,07	83,17	83,27	83,37	83,47	83,57	83,68	83,78
358,9	355,8	83,88	83,98	84,09	84,19	84,29	84,39	84,5	84,6	84,7	84,8
359	355,9	84,91	85,01	85,11	85,21	85,32	85,42	85,52	85,63	85,73	85,83
359,1	356	85,94	86,04	86,14	86,25	86,35	86,46	86,56	86,66	86,77	86,87
359,2	356,1	86,97	87,08	87,18	87,29	87,39	87,5	87,6	87,71	87,81	87,91
359,3	356,2	88,02	88,12	88,23	88,33	88,44	88,54	88,65	88,75	88,86	88,96

Приложение N 9
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Диспетчерский график работы Кара-Чумышского водохранилища

Координаты границ зон диспетчерского графика работы Кара-Чумышского водохранилища, м БС

Дата	Зона I - зона неиспользуемого объема водохранилища		Зона II - зона перебоев или сниженной на 10% относительно гарантированной отдачи водохранилища			Зона III - зона гарантированного режима			Зона IV - зона отдач сверх гарантированных (избыточных отдач)			Зона V - зона максимальных сбросов
	расход в нижний бьеф,м3/с	верхняя линия ограни-чения, м БС	нижняя линия ограни-чения, м БС	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м БС	нижняя линия ограни-чения, м БС	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м БС	нижняя линия ограни-чения, м БС	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м БС	нижняя линия ограни-чения, м БС	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м БС
31 марта	Сбросной расход равен расходу фильтрации	343,50	343,50			343,50	Сбросной расход - 0,10 - 214 м?/с, отдача воды потребителям - 1,44 м?/с	350,20	350,20	Сбросной расход - 0,10 - 227 м?/с, отдача воды потребителям - 1,58 м?/с	358,00	358,00	Сбросной расход - 227 - 399 м?/с, отдача воды потребителям - 1,58 м?/с	359,30
10 апреля		343,50	343,50			343,50		349,59	349,59		358,00	358,00		359,30
20 апреля		343,50	343,50			343,50		356,77	356,77		358,00	358,00		359,30
30 апреля		343,50	343,50			343,50		358,00	358,00		358,00	358,00		359,30
10 мая		343,50	343,50			343,50		357,50	357,50		358,00	358,00		359,30
20 мая		343,50	343,50	Сбросной расход равен санитарному попуску - 0,10 м?/с, отдача воды потребителям - 1,3 м?/с	343,50	343,50		357,21	357,21		358,00	358,00		359,30
31 мая		343,50	343,50		352,84	352,84		356,88	356,88		358,00	358,00		359,30
30 июня		343,50	343,50		352,20	352,20		356,46	356,46		358,00	358,00		359,30
31 июля		343,50	343,50		351,75	351,75		356,02	356,02		358,00	358,00		359,30
31 августа		343,50	343,50		351,02	351,02		355,72	355,72		358,00	358,00		359,30
30 сентября		343,50	343,50		350,20	350,20		355,23	355,23		358,00	358,00		359,30
31 октября		343,50	343,50		349,29	349,29		354,73	354,73		358,00	358,00		359,30
30 ноября		343,50	343,50		348,30	348,30		354,23	354,23		358,00	358,00		359,30
31 декабря		343,50	343,50		347,14	347,14		353,69	353,69		358,00	358,00		359,30
31 января		343,50	343,50		345,64	345,64		353,07	353,07		358,00	358,00		359,30
28 февраля		343,50	343,50		343,50	343,50		352,40	352,40		358,00	358,00		359,30

Координаты границ зон диспетчерского графика работы Кара-Чумышского водохранилища, м абс.

Дата	Зона I - зона неиспользуемого объема водохранилища		Зона II - зона перебоев или сниженной на 10% относительно гарантированной отдачи водохранилища			Зона III - зона гарантированного режима			Зона IV - зона отдач сверх гарантированных (избыточных отдач)			Зона V - максимальных сбросов
	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м абс	нижняя линия ограни-чения, м абс	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м абс	нижняя линия ограни-чения, м абс	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м абс	нижняя линия ограни-чения, м абс	расход в нижний бьеф, м3/с	верхняя линия ограни-чения, м абс	нижняя линия ограни-чения, м абс	расход в нижний бьеф, м3/с	верхняя линия ограничения, м абс.
31 марта	Сбросной расход равен расходу фильтрации	340,40	340,40			340,40	Сбросной расход - от 0,10 до 214 м?/с, отдача воды потребителям - 1,44 м?/с	347,10	347,10	Сбросной расход - 0,10 - 227 м?/с, отдача воды потребителям - 1,58 м?/с	354,90	354,90	Сбросной расход - 227 - 399 м?/с, отдача воды потребителям - 1,58 м?/с	356,20
10 апреля		340,40	340,40			340,40		346,49	346,49		354,90	354,90		356,20
20 апреля		340,40	340,40			340,40		353,67	353,67		354,90	354,90		356,20
30 апреля		340,40	340,40			340,40		354,90	354,90		354,90	354,90		356,20
10 мая		340,40	340,40			340,40		354,40	354,40		354,90	354,90		356,20
20 мая		340,40	340,40	Сбросной расход равен санитарному попуску - 0,10 м?/с, отдача воды потребителям - 1,3 м?/с	340,40	340,40		354,11	354,11		354,90	354,90		356,20
31 мая		340,40	340,40		349,74	349,74		353,78	353,78		354,90	354,90		356,20
30 июня		340,40	340,40		349,10	349,10		353,36	353,36		354,90	354,90		356,20
31 июля		340,40	340,40		348,65	348,65		352,92	352,92		354,90	354,90		356,20
31 августа		340,40	340,40		347,92	347,92		352,62	352,62		354,90	354,90		356,20
30 сентября		340,40	340,40		347,10	347,10		352,13	352,13		354,90	354,90		356,20
31 октября		340,40	340,40		346,19	346,19		351,63	351,63		354,90	354,90		356,20
30 ноября		340,40	340,40		345,20	345,20		351,13	351,13		354,90	354,90		356,20
31 декабря		340,40	340,40		344,04	344,04		350,59	350,59		354,90	354,90		356,20
31 января		340,40	340,40		342,54	342,54		349,97	349,97		354,90	354,90		356,20
28 февраля		340,40	340,40		340,40	340,40		349,30	349,30		354,90	354,90		356,20

Приложение N 10
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Кривые продолжительности основных элементов режимов работы Кара-Чумышского водохранилища

Средние за интервал суммарные расходы воды в нижнем бьефе гидроузла

Кара-Чумышского водохранилища за 1949-2020 гг.

а) за апрель

б) за май

в) за июнь-март

Средние за интервал расходы подачи воды участникам водохозяйственного комплекса

Конечные для интервала уровни воды в верхнем бьефе гидроузла Кара-Чумышского водохранилища за 1949-2020 г.

а) март

б) апрель

в) май

г) июнь

д) июль

е) август

ж) сентябрь

з) октябрь-февраль

Конечные для интервала уровни воды в нижнем бьефе гидроузла Кара-Чумышского водохранилища за 1949-2020 г.

а) за апрель

б) за май

в) за июнь-март

Приложение N 11
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Полные балансовые таблицы расчетных режимов работы Кара-Чумышского водохранилища за конкретные водохозяйственные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям

Расчетный интервал		Уровень воды в водохранилище на начало периода, м		Объем водох-рани-лища, млн м 3	Приток в водо-храни-лище, млн м 3	Осадки на поверх-ность водох-рани-лища и таяние льда, млн м 3	Сум-марный приход в водох-рани-лище, млн м 3	Потери из водохранилища				Санитарные попуски в нижний бьеф		Сумма потерь из водох-ранилища, млн м 3	Измене-ние объема, млн м 3	Допол-нитель-ный сброс воды, млн м 3	Объем на конец месяца, млн м 3	Уровень воды в водохранилище на конец периода, м	Сброс из водо-храни-лища, м 3/с
месяц	число	БС	абс.					испаре-ние с аква-тории, млн м 3	ледо-обра-зова-ние, млн м 3	фильт-рация в теле плоти-ны, млн м 3	безвоз-вратное водопот-ребле-ние, млн м 3	расход, м 3/с	объем, млн м 3					БС			абс.
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21
Многоводный 1949/50 г., 3% обеспеченности
март	1-31	354,08	350,98	42,6	2,3	0	2,3	0	0,34	0,02	3,77	0,1	0,27	4,4	-2,09	0	40,51	353,78	350,68	0,11
апрель	1-10	353,78	350,68	40,51	2,07	0,9	2,97	0	0	0,13	1,26	0,1	0,09	1,47	1,5	0	42	354	350,9	0,25
апрель	11-20	354	350,9	42	38,28	0,9	39,17	0,05	0	0,13	1,26	0,1	0,09	1,53	37,64	25	54,65	355,7	352,6	29,19
апрель	21-30	355,7	352,6	54,65	62,55	0,9	63,45	0,07	0	0,13	1,26	0,1	0,09	1,54	61,91	50	66,56	357,1	354	58,12
май	1-10	357,1	354	66,56	40,7	0,13	40,7	0,03	0	0,18	1,26	0,1	0,09	1,55	39,15	32	73,71	357,87	354,77	37,34
май	11-20	357,87	354,77	73,71	14,43	0,13	14,55	0,13	0	0,18	1,26	0,1	0,09	1,65	12,91	14	72,62	357,76	354,66	16,51
май	21-31	357,76	354,66	72,62	7	0,13	7,13	0,28	0	0,18	1,26	0,1	0,1	1,81	5,32	7	70,93	357,58	354,48	7,65
июнь	1-30	357,58	354,48	70,93	7,83	0,55	8,38	0,7	0	0,51	3,77	0,1	0,26	5,24	3,14	7,83	66,24	357,06	353,96	3,32
июль	1-31	357,06	353,96	66,24	9,64	0,61	9,64	0,75	0	0,47	3,77	0,1	0,27	5,26	4,39	9,64	60,98	356,46	353,36	3,88
август	1-31	356,46	353,36	60,98	6,48	0,48	6,97	0,59	0	0,42	3,77	0,1	0,27	5,05	1,91	6	56,9	355,97	352,87	2,5
сентябрь	1-30	355,97	352,87	56,9	6,82	0,33	7,14	0,37	0	0,36	3,77	0,1	0,26	4,77	2,38	6	53,28	355,53	352,43	2,56
октябрь	1-31	355,53	352,43	53,28	6,62	0,38	7	0,29	0	0,31	3,77	0,1	0,27	4,64	2,36	6	49,63	355,06	351,96	2,46
ноябрь	1-30	355,06	351,96	49,63	4,38	0	4,38	0	0,17	0,26	3,77	0,1	0,26	4,46	-0,08	4	45,55	354,51	351,41	1,74
декабрь	1-31	354,51	351,41	45,55	3,91	0	3,91	0	0,25	0,2	3,77	0,1	0,27	4,49	-0,58	0	44,97	354,43	351,33	0,17
январь	1-30	354,43	351,33	44,97	3,13	0	3,13	0	0,38	0,14	3,77	0,1	0,27	4,56	-1,43	0	43,54	354,23	351,13	0,15
февраль	1-28	354,23	351,13	43,54	2,13	0	2,13	0	0,32	0,09	3,77	0,1	0,24	4,42	-2,29	0	41,25	353,89	350,79	0,13
Средний по водности 2010/11 г., 46% обеспеченности
март	1-31	353,85	350,75	41	2,6	0	2,6	0	0,34	0,02	3,77	0,1	0,27	4,4	-1,8	0	39,2	353,58	350,48	0,11
апрель	1-30	353,58	350,48	39,2	53,65	2,69	56,34	0,12	0	0,39	3,77	0,1	0,26	4,54	51,8	20	71	357,58	354,48	7,97
май	1-31	357,58	354,48	71	65,73	0,38	66,1	0,44	0	0,53	3,77	0,1	0,27	5,01	61,09	58	74,09	357,91	354,81	21,95
июнь	1-30	357,91	354,81	74,09	8,4	0,55	8,95	0,7	0	0,51	3,77	0,1	0,26	5,24	3,71	10	67,8	357,23	354,13	4,16
июль	1-31	357,23	354,13	67,8	4,5	0,61	5,11	0,75	0	0,47	3,77	0,1	0,27	5,26	-0,15	5	62,65	356,65	353,55	2,14
август	1-31	356,65	353,55	62,65	3,43	0,48	3,91	0,59	0	0,42	3,77	0,1	0,27	5,05	-1,14	4	57,51	356,04	352,94	1,75
сентябрь	1-30	356,04	352,94	57,51	2,93	0,33	3,25	0,37	0	0,36	3,77	0,1	0,26	4,77	-1,51	3	53	355,49	352,39	1,4
октябрь	1-31	355,49	352,39	53	3,48	0,38	3,86	0,29	0	0,31	3,77	0,1	0,27	4,64	-0,77	3	49,22	355,01	351,91	1,34
ноябрь	1-30	355,01	351,91	49,22	4,69	0	4,69	0	0,17	0,26	3,77	0,1	0,26	4,46	0,23	0	49,45	355,04	351,94	0,2
декабрь	1-31	355,04	351,94	49,45	2,57	0	2,57	0	0,25	0,2	3,77	0,1	0,27	4,49	-1,92	0	47,53	354,78	351,68	0,17
январь	1-30	354,78	351,68	47,53	2,09	0	2,09	0	0,38	0,14	3,77	0,1	0,27	4,56	-2,47	0	45,06	354,44	351,34	0,15
февраль	1-28	354,44	351,34	45,06	1,84	0	1,84	0	0,32	0,09	3,77	0,1	0,24	4,42	-2,58	0	42,48	354,07	350,97	0,14
Среднемаловодный 1952/53 г., 74% обеспеченности
март	1-31	353,45	350,35	38,35	0,643	0	0,64	0	0,34	0,02	3,77	0,1	0,27	4,4	-3,76	0	34,59	352,84	349,74	0,11
апрель	1-10	352,84	349,74	34,59	0,553	0,9	1,45	0	0	0,13	1,26	0,1	0,09	1,47	-0,02	0	34,57	352,84	349,74	0,25
апрель	11-20	352,84	349,74	34,57	0,89	0,9	1,79	0,05	0	0,13	1,26	0,1	0,09	1,53	0,26	0	34,83	352,88	349,78	0,25
апрель	21-30	352,88	349,78	34,83	14,083	0,9	14,98	0,07	0	0,13	1,26	0,1	0,09	1,54	13,44	0	48,27	354,88	351,78	0,25
май	1-10	354,88	351,78	48,27	19,786	0,13	19,91	0,03	0	0,18	1,26	0,1	0,09	1,55	18,36	10	56,63	355,94	352,84	11,88
май	11-20	355,94	352,84	56,63	46,57	0,13	46,69	0,13	0	0,18	1,26	0,1	0,09	1,65	45,05	28	73,68	357,87	354,77	32,71
май	21-31	357,87	354,77	73,68	12,735	0,13	12,86	0,28	0	0,18	1,26	0,1	0,1	1,81	11,05	10	74,73	357,98	354,88	10,81
июнь	1-30	357,98	354,88	74,73	3,577	0,55	4,13	0,7	0	0,51	3,77	0,1	0,26	5,24	-1,11	7	66,62	357,1	354	3
июль	1-31	357,1	354	66,62	4,66	0,61	5,27	0,75	0	0,47	3,77	0,1	0,27	5,26	0,01	3	63,63	356,76	353,66	1,4
август	1-31	356,76	353,66	63,63	3,348	0,48	3,83	0,59	0	0,42	3,77	0,1	0,27	5,05	-1,22	3,35	59,06	356,23	353,13	1,51
сентябрь	1-30	356,23	353,13	59,06	1,529	0,33	1,86	0,37	0	0,36	3,77	0,1	0,26	4,77	-2,91	1,53	54,62	355,69	352,59	0,83
октябрь	1-31	355,69	352,59	54,62	4,232	0,38	4,61	0,29	0	0,31	3,77	0,1	0,27	4,64	-0,02	0	54,6	355,69	352,59	0,22
ноябрь	1-30	355,69	352,59	54,6	4,795	0	4,8	0	0,17	0,26	3,77	0,1	0,26	4,46	0,33	0	54,93	355,73	352,63	0,2
декабрь	1-31	355,73	352,63	54,93	1,42	0	1,42	0	0,25	0,2	3,77	0,1	0,27	4,49	-3,07	0	51,86	355,35	352,25	0,17
январь	1-30	355,35	352,25	51,86	2,143	0	2,14	0	0,38	0,14	3,77	0,1	0,27	4,56	-2,42	0	49,44	355,04	351,94	0,15
февраль	1-28	355,04	351,94	49,44	1,113	0	1,11	0	0,32	0,09	3,77	0,1	0,24	4,42	-3,31	0	46,13	354,59	351,49	0,13
Маловодный 2012/13 г., 92% обеспеченности
март	1-31	354,13	351,03	42,89	2,46413	0	2,46	0	0,34	0,02	3,77	0,1	0,27	4,4	-1,94	0	40,95	353,85	350,75	0,11
апрель	1-30	353,85	350,75	40,95	27,864	2,69	30,55	0,12	0	0,39	3,77	0,1	0,26	4,54	26,01	2	64,96	356,91	353,81	1,02
май	1-31	356,91	353,81	64,96	18,6417	0,38	19,02	0,44	0	0,53	3,77	0,1	0,27	5,01	14	5	73,97	357,9	354,8	2,17
июнь	1-30	357,9	354,8	73,97	2,87712	0,55	3,43	0,7	0	0,51	3,77	0,1	0,26	5,24	-1,81	3	69,15	357,38	354,28	1,45
июль	1-31	357,38	354,28	69,15	2,54448	0,61	3,16	0,75	0	0,47	3,77	0,1	0,27	5,26	-2,1	2	65,05	356,92	353,82	1,02
август	1-31	356,92	353,82	65,05	2,1695	0,48	2,65	0,59	0	0,42	3,77	0,1	0,27	5,05	-2,4	2	60,65	356,42	353,32	1
сентябрь	1-30	356,42	353,32	60,65	2,04768	0,33	2,37	0,37	0	0,36	3,77	0,1	0,26	4,77	-2,39	2	56,26	355,89	352,79	1,01
октябрь	1-31	355,89	352,79	56,26	1,98202	0,38	2,36	0,29	0	0,31	3,77	0,1	0,27	4,64	-2,27	2	51,99	355,36	352,26	0,96
ноябрь	1-30	355,36	352,26	51,99	1,76256	0	1,76	0	0,17	0,26	3,77	0,1	0,26	4,46	-2,7	0	49,29	355,02	351,92	0,2
декабрь	1-31	355,02	351,92	49,29	1,55347	0	1,55	0	0,25	0,2	3,77	0,1	0,27	4,49	-2,94	0	46,35	354,62	351,52	0,17
январь	1-30	354,62	351,52	46,35	1,66061	0	1,66	0	0,38	0,14	3,77	0,1	0,27	4,56	-2,9	0	43,45	354,21	351,11	0,15
Февраль1	1-28	354,21	351,11	43,45	1,54829	0	1,55	0	0,32	0,09	3,77	0,1	0,24	4,42	-2,87	0	40,58	353,79	350,69	0,14

Приложение N 12
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Полные балансовые таблицы расчетных режимов работы Кара-Чумышского водохранилища за самый маловодный 2-летний период с 1967/68 по 1968/69 водохозяйственный год

Расчетный интервал		Уровень воды в водохранилище на начало периода, м		Объем водох-рани-лища, млн м 3	Приток в водох-рани-лище, млн м 3	Осадки на поверх-ность водох-рани-лища и таяние льда, млн м 3	Сум-марный приход в водох-рани-лище, млн м 3	Потери из водохранилища				Санитарные попуски в нижний бьеф		Сумма потерь из водохра-нилища, млн м 3	Изменение объема, млн м 3	Допол-нитель-ный сброс воды, млн м 3	Объем на конец месяца, млн м 3	Уровень воды в водохранилище на конец периода, м		Сброс из водох-рани-лища, м 3/с
месяц	число	БС	абс.					испарение с аквато-рии, млн м 3	ледо-обра-зова-ние, млн м 3	фильт-рация в теле плоти-ны, млн м 3	безвоз-вратное водопот-ребле-ние, млн м 3	расход, м 3/с	объем, млн м 3					БС	абс.
1	2	3	4	5	6	7	8	9	10	11	12	13	15	15	16	17	18	19	20	21
1967/1968 г., обеспеченность по году, половодью и зимней межени - 90%
март	1-31	353,96	350,86	41,72	1,098	0	1,1	0	0,34	0,02	3,77	0,1	0,27	4,4	-3,3	0	38,42	353,46	350,36	0,11
апрель	1-30	353,46	350,36	38,42	56,117	2,69	58,81	0,12	0	0,39	3,77	0,1	0,26	4,54	54,26	20	72,69	357,76	354,66	7,97
май	1-31	357,76	354,66	72,69	21,883	0,38	22,26	0,44	0	0,53	3,77	0,1	0,27	5,01	17,25	15	74,94	358	354,9	5,9
июнь	1-30	358	354,9	74,94	2,799	0,55	3,35	0,7	0	0,51	3,77	0,1	0,26	5,24	-1,89	3	70,04	357,48	354,38	1,45
июль	1-31	357,48	354,38	70,04	6,696	0,61	7,31	0,75	0	0,47	3,77	0,1	0,27	5,26	2,05	3	69,09	357,38	354,28	1,4
август	1-31	357,38	354,28	69,09	2,437	0,48	2,92	0,59	0	0,42	3,77	0,1	0,27	5,05	-2,13	3	63,97	356,8	353,7	1,38
сентябрь	1-30	356,8	353,7	63,97	2,281	0,33	2,61	0,37	0	0,36	3,77	0,1	0,26	4,77	-2,16	2	59,81	356,32	353,22	1,01
октябрь	1-31	356,32	353,22	59,81	2,652	0,38	3,03	0,29	0	0,31	3,77	0,1	0,27	4,64	-1,61	0	58,2	356,13	353,03	0,22
ноябрь	1-30	356,13	353,03	58,2	2,048	0	2,05	0	0,17	0,26	3,77	0,1	0,26	4,46	-2,41	0	55,79	355,83	352,73	0,2
декабрь	1-31	355,83	352,73	55,79	0,696	0	0,7	0	0,25	0,2	3,77	0,1	0,27	4,49	-3,79	0	51,99	355,36	352,26	0,17
январь	1-30	355,36	352,26	51,99	0,723	0	0,72	0	0,38	0,14	3,77	0,1	0,27	4,56	-3,84	0	48,15	354,86	351,76	0,15
февраль	1-29	354,86	351,76	48,15	0,576	0	0,58	0	0,32	0,09	3,77	0,1	0,24	4,42	-3,84	0	44,31	354,33	351,23	0,13
1968/1969 г., обеспеченность по году - 87%
март	1-31	354,33	351,23	44,31	8,544	0	8,54	0	0,34	0,02	3,77	0,1	0,27	4,4	4,15	0	48,46	354,91	351,81	0,11
апрель	1-10	354,91	351,81	48,46	3,497	0,9	4,39	0	0	0,13	1,26	0,1	0,09	1,47	2,92	0	51,38	355,29	352,19	0,25
апрель	11-20	355,29	352,19	51,38	27,972	0,9	28,87	0,05	0	0,13	1,26	0,1	0,09	1,53	27,34	4	74,72	357,98	354,88	4,88
апрель	21-30	357,98	354,88	74,72	39,39	0,9	40,29	0,07	0	0,13	1,26	0,1	0,09	1,54	38,75	40	73,47	357,85	354,75	46,55
май	1-10	357,85	354,75	73,47	12,61	0,13	12,74	0,03	0	0,18	1,26	0,1	0,09	1,55	11,18	10	74,65	357,97	354,87	11,88
май	11-20	357,97	354,87	74,65	3,427	0,13	3,55	0,13	0	0,18	1,26	0,1	0,09	1,65	1,91	3	73,56	357,85	354,75	3,78
май	21-31	357,85	354,75	73,56	0,99	0,13	1,11	0,28	0	0,18	1,26	0,1	0,1	1,81	-0,69	2	70,86	357,57	354,47	2,39
июнь	1-30	357,57	354,47	70,86	1,892	0,55	2,44	0,7	0	0,51	3,77	0,1	0,26	5,24	-2,8	2	66,06	357,04	353,94	1,07
июль	1-31	357,04	353,94	66,06	1,902	0,61	2,51	0,75	0	0,47	3,77	0,1	0,27	5,26	-2,74	2	61,32	356,49	353,39	1,02
август	1-31	356,49	353,39	61,32	1,714	0,48	2,2	0,59	0	0,42	3,77	0,1	0,27	5,05	-2,85	0	58,47	356,16	353,06	0,26
сентябрь	1-30	356,16	353,06	58,47	1,918	0,33	2,24	0,37	0	0,36	3,77	0,1	0,26	4,77	-2,52	0	55,94	355,85	352,75	0,24
октябрь	1-31	355,85	352,75	55,94	1,42	0,38	1,8	0,29	0	0,31	3,77	0,1	0,27	4,64	-2,84	0	53,11	355,5	352,4	0,22
ноябрь	1-30	355,5	352,4	53,11	1,322	0	1,32	0	0,17	0,26	3,77	0,1	0,26	4,46	-3,14	0	49,97	355,11	352,01	0,2
декабрь	1-31	355,11	352,01	49,97	1,071	0	1,07	0	0,25	0,2	3,77	0,1	0,27	4,49	-3,42	0	46,55	354,65	351,55	0,17
январь	1-30	354,65	351,55	46,55	0,67	0	0,67	0	0,38	0,14	3,77	0,1	0,27	4,56	-3,89	0	42,66	354,1	351	0,15
февраль	1-28	354,1	351	42,66	0,629	0	0,63	0	0,32	0,09	3,77	0,1	0,24	4,42	-3,79	0	38,87	353,53	350,43	0,13

Приложение N 13
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей через гидроузел Кара-Чумышского водохранилища (по модели 1950 г.)

Половодье 0,5% обеспеченности

Дата	Время	Уровень воды водохранилища на начало периода, м		Объем водохрани-лища на начало периода, млн м 3	Расход притока, м 3/с	Объем притока, млн м 3	Сброс через паводковый водосброс		Сброс через донный водоспуск		Изменение объема водохрани-лища, млн м 3	Объем водохрани-лища на конец периода, млн м 3	Уровень воды водохранилища на конец периода, м
		БС	абс.				расход, м 3/с	объем, млн м 3	расход, м 3/с	объем, млн м 3			БС	абс.
21 апреля	8:00	354,00	350,90	41,99	3,52	0,30	0	0,00	0,1	0,01	0,30	42,29	354,04	350,94
22 апреля	8:00	354,04	350,94	42,29	3,52	0,30	0	0,00	0,1	0,01	0,30	42,58	354,09	350,99
23 апреля	8:00	354,09	350,99	42,58	4,75	0,41	0	0,00	0,1	0,01	0,40	42,98	354,14	351,04
24 апреля	8:00	354,14	351,04	42,98	6,78	0,59	0	0,00	0,1	0,01	0,58	43,56	354,23	351,13
25 апреля	8:00	354,23	351,13	43,56	45,0	3,89	0	0,00	18	1,56	2,34	45,90	354,56	351,46
26 апреля	8:00	354,56	351,46	45,90	71,8	6,21	5	0,43	18	1,56	4,22	50,11	355,12	352,02
27 апреля	8:00	355,12	352,02	50,11	80,7	6,97	15,6	1,35	38	3,28	2,34	52,46	355,42	352,32
28 апреля	8:00	355,42	352,32	52,46	134	11,60	45	3,89	38	3,28	4,43	56,89	355,97	352,87
29 апреля	8:00	355,97	352,87	56,89	118	10,24	74	6,39	44	3,80	0,04	56,93	355,97	352,87
30 апреля	8:00	355,97	352,87	56,93	153	13,18	74	6,39	44	3,80	2,98	59,92	356,33	353,23
01 мая	8:00	356,33	353,23	59,92	100	8,67	68	5,88	45	3,89	-1,09	58,83	356,20	353,10
02 мая	8:00	356,20	353,10	58,83	57	4,92	65	5,62	30	2,59	-3,28	55,54	355,81	352,71
03 мая	8:00	355,81	352,71	55,54	113	9,72	33	2,85	43	3,72	3,15	58,70	356,19	353,09
04 мая	00:00-6:00	356,19	353,09	58,70	188	4,06	66	1,43	44	0,95	1,68	60,38	356,38	353,28
- // -	6:00-12:00	356,38	353,28	60,38	190	4,10	92	1,99	45	0,97	1,14	61,53	356,52	353,42
- // -	12:00-18:00	356,52	353,42	61,53	200	4,32	98	2,12	45	0,97	1,23	62,76	356,66	353,56
- // -	18:00-24:00	356,66	353,56	62,76	200	4,32	101	2,18	45	0,97	1,17	63,92	356,80	353,70
5 мая	00:00-6:00	356,80	353,70	63,92	210	4,54	105	2,27	45	0,97	1,30	65,22	356,94	353,84
- // -	6:00-12:00	356,94	353,84	65,22	250	5,40	132	2,85	46	0,99	1,56	66,78	357,12	354,02
- // -	12:00-18:00	357,12	354,02	66,78	315	6,80	140	3,02	46	0,99	2,79	69,56	357,43	354,33
- // -	18:00-24:00	357,43	354,33	69,56	220	4,75	160	3,46	46	0,99	0,30	69,86	357,46	354,36
6 мая	00:00-6:00	357,46	354,36	69,86	200	4,32	162	3,50	46	0,99	-0,17	69,69	357,44	354,34
- // -	6:00-12:00	357,44	354,34	69,69	190	4,10	151	3,26	46	0,99	-0,15	69,54	357,42	354,32
- // -	12:00-18:00	357,42	354,32	69,54	180	3,89	75	1,62	46	0,99	1,27	70,81	357,56	354,46
- // -	18:00-24:00	357,56	354,46	70,81	175	3,78	77	1,66	46	0,99	1,12	71,94	357,68	354,58
07 мая	8:00	357,68	354,58	71,94	190	16,46	127	10,97	46	3,97	1,51	73,45	357,84	354,74
08 мая	8:00	357,84	354,74	73,45	186	16,04	130	11,23	46	3,97	0,83	74,28	357,93	354,83
09 мая	8:00	357,93	354,83	74,28	144	12,45	96	8,29	46	3,97	0,19	74,47	357,95	354,85
10 мая	8:00	357,95	354,85	74,47	119	10,28	96	8,29	20	1,73	0,26	74,73	358,02	354,92
11 мая	8:00	358,02	354,92	74,73	80,9	6,99	67	5,79	20	1,73	-0,53	74,20	357,92	354,82
12 мая	8:00	357,92	354,82	74,20	64,6	5,58	48	4,15	20	1,73	-0,30	73,90	357,89	354,79
13 мая	8:00	357,89	354,79	73,90	70,2	6,07	48	4,15	20	1,73	0,19	74,09	357,91	354,81
14 мая	8:00	357,91	354,81	74,09	67,0	5,79	48	4,15	20	1,73	-0,09	74,00	357,90	354,80
15 мая	8:00	357,90	354,80	74,00	56,2	4,85	47,5	4,10	20	1,73	-0,98	73,03	357,80	354,70

График расчетного режима пропуска половодья по модели гидрографа 1950 г., 0,5% обеспеченности

Половодье 3% обеспеченности

Дата	Время	Уровень воды водохранилища на начало периода, м		Объем водохранилища на начало периода, млн м 3	Расход притока, м 3/с	Объем притока, млн м 3	Сброс через паводковый водосброс		Сброс через донный водоспуск		Изменение объема водохрани-лища, млн м 3	Объем водохрани-лища на конец периода, млн м 3	Уровень воды водохранилища на конец периода, м
		БС	абс.				расход, м 3/с	объем, млн м 3	расход, м 3/с	объем, млн м 3			БС	абс.
21 апреля	8:00	354,00	350,9	41,99	2,50	0,22	0	0	0,1	0,01	0,21	42,20	354,03	350,93
22 апреля	8:00	354,03	350,93	42,20	2,50	0,22	0	0	0,1	0,01	0,21	42,40	354,06	350,96
23 апреля	8:00	354,06	350,96	42,40	3,37	0,29	0	0	0,1	0,01	0,28	42,69	354,10	351
24 апреля	8:00	354,10	351	42,69	4,82	0,42	0	0	0,1	0,01	0,41	43,10	354,16	351,06
25 апреля	8:00	354,16	351,06	43,10	32,0	2,77	0	0	10	0,86	1,90	45,00	354,43	351,33
26 апреля	8:00	354,43	351,33	45,00	51,1	4,41	0	0	43	3,72	0,70	45,69	354,53	351,43
27 апреля	8:00	354,53	351,43	45,69	57,4	4,96	0	0	43	3,72	1,24	46,93	354,70	351,6
28 апреля	8:00	354,70	351,6	46,93	95,4	8,25	0	0	43	3,72	4,53	51,46	355,30	352,2
29 апреля	8:00	355,30	352,2	51,46	84,2	7,28	0	0	44	3,80	3,47	54,94	355,73	352,63
30 апреля	8:00	355,73	352,63	54,94	108,4	9,37	30	2,59	44	3,80	2,97	57,91	356,09	352,99
01 мая	8:00	356,09	352,99	57,91	71,4	6,17	32	2,76	45	3,89	-0,49	57,42	356,03	352,93
02 мая	8:00	356,03	352,93	57,42	40,5	3,50	31	2,68	44	3,80	-2,98	54,44	355,67	352,57
03 мая	8:00	355,67	352,57	54,44	80,0	6,91	28	2,42	43	3,72	0,77	55,22	355,77	352,67
04 мая	00:00-6:00	355,77	352,67	55,22	115	2,48	32	0,69	44	0,95	0,84	56,06	355,87	352,77
- // -	6:00-12:00	355,87	352,77	56,06	125	2,70	34	0,73	45	0,97	0,99	57,05	355,99	352,89
- // -	12:00-18:00	355,99	352,89	57,05	160	3,46	38	0,82	45	0,97	1,66	58,72	356,19	353,09
- // -	18:00-24:00	356,19	353,09	58,72	150	3,24	43	0,93	45	0,97	1,34	60,06	356,35	353,25
05 мая	00:00-6:00	356,35	353,25	60,06	150	3,24	92	1,99	45	0,97	0,28	60,34	356,38	353,28
- // -	6:00-12:00	356,38	353,28	60,34	170	3,67	93	2,01	45	0,97	0,69	61,03	356,46	353,36
- // -	12:00-18:00	356,46	353,36	61,03	226	4,88	96	2,07	46	0,99	1,81	62,84	356,67	353,57
- // -	18:00-24:00	356,67	353,57	62,84	165	3,56	101	2,18	46	0,99	0,39	63,23	356,72	353,62
06 мая	00:00-6:00	356,72	353,62	63,23	130	2,81	103	2,22	46	0,99	-0,41	62,82	356,67	353,57
- // -	6:00-12:00	356,67	353,57	62,82	140	3,02	50,8	1,10	46	0,99	0,93	63,75	356,78	353,68
- // -	12:00-18:00	356,78	353,68	63,75	150	3,24	52	1,12	46	0,99	1,12	64,88	356,90	353,8
- // -	18:00-24:00	356,90	353,8	64,88	110	2,38	54,1	1,17	46	0,99	0,21	65,09	356,93	353,83
07 мая	8:00	356,93	353,83	65,09	135,37	11,70	54,4	4,70	45	3,89	3,11	68,20	357,28	354,18
08 мая	8:00	357,28	354,18	68,20	131,93	11,40	58,9	5,09	45	3,89	2,42	70,62	357,54	354,44
09 мая	8:00	357,54	354,44	70,62	102,45	8,85	62	5,36	45	3,89	-0,39	70,23	357,50	354,4
10 мая	8:00	357,50	354,4	70,23	84,779	7,32	44,5	3,84	45	3,89	-0,41	69,82	357,45	354,35
11 мая	8:00	357,45	354,35	69,82	57,475	4,97	24,4	2,11	20	1,73	1,13	70,95	357,58	354,48
12 мая	8:00	357,58	354,48	70,95	45,888	3,96	25	2,16	20	1,73	0,08	71,02	357,59	354,49
13 мая	8:00	357,59	354,49	71,02	49,904	4,31	25	2,16	20	1,73	0,42	71,45	357,63	354,53
14 мая	8:00	357,63	354,53	71,45	47,609	4,11	25	2,16	20	1,73	0,23	71,67	357,65	354,55
15 мая	8:00	357,65	354,55	71,67	39,923	3,45	13	1,12	20	1,73	0,60	72,27	357,72	354,62

График расчетного режима пропуска половодья по модели гидрографа 1950 г., 3% обеспеченности

Приложение N 14
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

Продольные профили с координатами расчетных кривых свободной поверхности Кара-Чумышского водохранилища и р. Кара-Чумыш в верхнем и нижнем бьефах гидроузла водохранилища, при прохождении максимальных расходов воды расчетной обеспеченности

а) Продольный профиль с координатами расчетной кривой свободной поверхности Кара-Чумышского водохранилища и р. Кара-Чумыш в верхнем бьефе гидроузла при прохождении максимальных расходов воды 0,5% обеспеченности

б) Продольный профиль с координатами расчетной кривой свободной поверхности р. Кара-Чумыш в нижнем бьефе гидроузла Кара-Чумышского водохранилища при прохождении максимальных расходов воды 0,5% обеспеченности

Приложение N 15
к Правилам использования водных ресурсов
Кара-Чумышского водохранилища,
утвержденным приказом Росводресурсов
от __________________ N _____________

(рекомендуемый образец)

Указания по ведению режима работы Кара-Чумышского водохранилища

На бланке Верхне-Обского БВУ	Руководителю АО "ПО Водоканал"
Дата, исходящий номер	Копия: Росводресурсы

С учетом рекомендаций Межведомственной рабочей группы по регулированию режимов работы Кара-Чумышского водохранилища (заседание от _____ N __), складывающейся гидрологической и водохозяйственной обстановки, а также предложений водопользователей установить на период с ____________ по ____________ включительно (дата и время) (дата и время)

режим работы гидроузла Кара-Чумышского водохранилища с суммарными сбросами в нижний бьеф: ___________________________________________________________,

(указываются сбросные расходы или диапазоны сбросных расходов с уточнением интервала их осреднения)

при следующих ограничениях: ______________________________________________.

(при необходимости указываются предельные отметки уровней воды в верхнем и нижнем бьефах гидроузла, минимальные суммарные сбросы, предельные интенсивности наполнения (сработки) водохранилища, другие ограничения)

Руководитель _________________ _________________

(подпись) (фамилия, имя, отчество (при наличии)

Исполнитель

Телефон

-------------------------------------------

*(1) Зарегистрирован Минюстом России 4 мая 2011 г., регистрационный N 20655.

*(2) Зарегистрирован Минюстом России 28 ноября 2007 г., регистрационный N 10561, с изменениями, внесенными приказом Минприроды России от 7 февраля 2019 г. N 81 (зарегистрирован Минюстом России 6 марта 2019 г., регистрационный N 53976).

*(3) Зарегистрирован Минюстом России 3 апреля 2008 г., регистрационный N 11456.
