Проект Приказа Федерального агентства водных ресурсов "Об утверждении Правил использования водных ресурсов Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ" (подготовлен Росводресурсами 24.01.2023)
Досье на проект
Пояснительная записка
В соответствии с пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349 (Собрание законодательства Российской Федерации, 2009, N 18, ст. 2247), приказываю:
1. Утвердить прилагаемые Правила использования водных ресурсов Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ.
2. Настоящий приказ действует в течение 15 лет с даты его вступления в силу.
Руководитель | Д.М. Кириллов |
Утверждены
приказом Федерального агентства
водных ресурсов от _______ N __
Правила использования водных ресурсов Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ
I. Общие положения
1. Настоящие Правила разработаны в соответствии со статьей 45 Водного кодекса Российской Федерации*(1), пунктом 4 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349*(2), и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. N 17*(3).
2. Настоящие правила определяют режим использования водных ресурсов, в том числе режим наполнения и сработки водохранилищ Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ на реке Кемь.
3. В настоящих Правилах все отметки нормативных и иных уровней воды, высотные отметки нулей графиков водомерных постов, отметки сооружений гидроузлов и других гидротехнических сооружений на водохранилищах, отметки уровней воды на характеристиках пропускной способности сооружений и участков рек и водохранилищ даны в действующей государственной Балтийской системе высот 1977 года.
II. Характеристики гидроузлов, водохранилищ и их возможностей
4. Водохранилища - Юшкозерское, Кривопорожское, Подужемское и Путкинское, расположены на реке Кемь (бассейн Белого моря) на территории Республики Карелия и создают Кемский каскад. Водохранилища Кемского каскада образованы путем создания подпора воды плотинами гидроэлектростанций (далее - ГЭС).
Юшкозерская ГЭС - самая верхняя из Кемских ГЭС, расположена в 189 км от устья р. Кемь.
Кривопорожская ГЭС расположена в 55 км от устья р. Кемь.
Подужемская ГЭС расположена в 20 км от устья р. Кемь.
Путкинская ГЭС нижняя из Кемских ГЭС, расположена в 5,7 км от устья.
Схема водосборного бассейна реки Кемь с указанием водохранилищ и створов ГЭС представлена на рисунке в Приложении N 1 к настоящим Правилам.
5. Тип гидроузлов: Юшкозерского и Путкинского - деривационный, Кривопорожского и Подужемского - русловой.
Водохранилище Юшкозерской ГЭС размещается в чашах озер Нижнее и Среднее Куйто и относится к типу зарегулированных озер-водохранилищ, осуществляет сезонное регулирование стока с наполнением до нормального подпорного уровня (далее - НПУ) в средние по водности и в многоводные годы.
Водохранилище Кривопорожской ГЭС создано в русле реки Кемь. Тип водохранилища по генезису котловины - русловое долинное, по степени регулирования стока - суточного и недельного регулирования.
Водохранилище Подужемской ГЭС образовано в пределах существующей долины р. Кеми. Тип водохранилища по генезису котловины - русловое долинное, по степени регулирования стока - суточного регулирования.
Водохранилище Путкинской ГЭС - нижнее из Кемских водохранилищ. Тип водохранилища по генезису котловины - русловое, по степени регулирования стока - суточного регулирования.
6. Годы строительства и пуска в эксплуатацию гидроузлов:
Юшкозерский:
- начало строительства - 1971 г.,
- пуск первого агрегата - март 1980 г.,
- приемка в постоянную эксплуатацию - сентябрь 1980 г.,
- период начального заполнения Юшкозерского водохранилища - 1980 г.
Кривопорожский:
- начало строительства - 1974 г.,
- пуск первого агрегата - июнь 1990 г.,
- приемка в постоянную эксплуатацию - сентябрь 1991 г.,
- период начального заполнения Кривопорожского водохранилища - 1990 г.
Подужемский:
- начало строительства - 1968 г.,
- пуск первого агрегата - декабрь 1971 г.,
- приемка в постоянную эксплуатацию - декабрь 1971 г.,
- период начального заполнения Подужемского водохранилища - 1971 г.
Путкинский:
- начало строительства - 1963 г.,
- пуск первого агрегата - март 1967 г.,
- прием в промышленную эксплуатацию - декабрь 1967 г.,
- период начального заполнения Путкинского водохранилища - 1967 г.
7. Ведущая проектная организация - Всесоюзный проектно-изыскательский и научно-исследовательский институт "Гидропроект" имени С.Я. Жука (Ленинградское отделение), с 2008 г. - Открытое акционерное общество (далее - ОАО) "Ленгидропроект".
Место хранения проектной документации - Филиал Карельский публичного акционерного общества "Территориальная генерирующая компания N 1" (далее - ПАО "ТГК-1").
8. Водохранилища на реке Кемь (Юшкозерское, Кривопорожское, Подужемское и Путкинское) созданы и используются в энергетических целях и для водоснабжения населения.
Водохранилище Юшкозерской ГЭС используется для аккумуляции воды с целью выработки электроэнергии и ограничения сбросов воды в нижний бьеф в период половодья и паводков для уменьшения затоплений и подтоплений деревни Юшкозеро во время прохождения паводка на р. Чирко-Кемь, а также для водоснабжения населения.
Созданный в весенний паводок запас воды служит для работы нижележащих ГЭС в меженный период.
ГЭС Кемског каскада работают в энергетической системе Республики Карелия, в операционной зоне Филиала акционерного общества "Системный оператор единой энергетической системы" Карельское региональное диспетчерское управление (далее - АО "СО ЕЭС" Карельское РДУ").
9. Ранее для водохранилищ на р. Кемь по мере ввода в эксплуатацию указанных энергетических объектов по каждому водохранилищу в период 1968-1994 гг. были разработаны и утверждены временные Положения правил использования водных ресурсов:
1) Основные положения правил использования водных ресурсов водохранилища Путкинской ГЭС на реке Кеми, Ленгидропроект (N 974-15-1т, Ленинград, 1968 г.).
2) Временные основные положения правил использования водных ресурсов водохранилища Подужемской ГЭС на реке Кеми, Министерство мелиорации и водного хозяйства Российской Советской Федеративной Социалистической Республики (далее - Минводхоз РСФСР) (РВ-191-73, Москва, 1973 г.).
3) Основные правила использования водных ресурсов водохранилища Юшкозерской ГЭС на реке Кеми (на период до 1983 г.), Минводхоз РСФСР (РВ-240-81, Москва, 1981 г.).
4) Временные правила эксплуатации водохранилища Кривопорожской ГЭС (1989-90 гг.), Ленгидропроект (N 1188-30т, Ленинград, 1989 г.).
5) Каскад Кемских ГЭС на р. Кеми (Юшкозерская, Кривопорожская, Подужемская, Путкинская). Правила эксплуатации водохранилищ. (N1593-8-3т, Ленгидропроект, город Санкт-Петербург, 1994 г.).
10. Карта-схема расположения гидроузлов и водохранилищ на р. Кемь с указанием границ гидрографических единиц и водохозяйственных участков, нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов приведена в Приложении N 2 к настоящим Правилам.
III. Основные характеристики водотока
11. Река Кемь является крупнейшей озерно-речной системой Республики Карелия. Площадь ее водосбора 27700 км3. Бассейн расположен в северной части Карельского гидрографического района и представляет форму треугольника с основанием на западе вдоль границы с Финляндией. Вершиной треугольника является устье реки Кеми, впадающей в Белое море.
Максимальная длина от устья р. Кеми до наиболее удаленной точки речной системы составляет 590 км. Полное падение реки на данном участке - 220 м.
Река Кемь проходит через 19 озер. Обилие озер в бассейне обеспечивает естественное регулирование стока. Непрерывная сеть озер системы Куйто (Верхнее, Среднее и Нижнее) с короткими протоками между ними занимает верхнюю половину течения реки. Многочисленные притоки, питающие эти озера, несут более трети всего объема воды, поступающего с бассейна. Главный приток р. Кеми - река Чирко-Кемь с площадью водосбора 8270 км? впадает на 173 км от устья и дает еще почти треть стока.
Километраж расположения гидроузлов на р. Кеми, площади водосбора в створе гидроузла, образующего водохранилище, и площади частного водосбора между гидроузлами:
Створ ГЭС | Расстояние от устья, км | Площадь водосбора, км? | |
---|---|---|---|
Полная | Боковая | ||
Юшкозерская | 189 | 10300 | 10300 |
Кривопорожская | 54,9 | 25350 | 15050 |
Подужемская | 20,5 | 27600 | 2250 |
Путкинская | 5,7 | 27700 | 100 |
12. Параметры естественного годового стока в створах гидроузлов водохранилищ рассчитаны по ряду 1926-2021 гг.
Значения объемов годового стока и максимальных, и минимальных наблюдавшихся расходов воды в створах гидроузлов водохранилищ на р. Кеми:
Наименование показателя | Единица измерения | Значение показателя по гидроузлам водохранилищ | |||
---|---|---|---|---|---|
Юшкозер- ский | Кривопо- рожский | Подужем- ский | Путкин- ский | ||
Площадь водосбора | км? | 10300 | 25350 | 27600 | 27700 |
Среднемноголетний объем годового стока | км? | 3,44 | 7,92 | 8,92 | 9,12 |
Максимальный наблюдавшийся объем годового стока (год) | км? | 5,01 (2015 г.) | 11,92 (1962 г.) | 12,43 (1962 г.) | 12,60 (2015 г.) |
Минимальный наблюденный объем годового стока (год) | км? | 1,28 (1960 г.) | 3,21 (1960 г.) | 3,44 (1960 г.) | 3,68 (1960 г.) |
Максимальный наблюдавшийся расход воды (год) | м?/с | 473 (1983 г.) | 903 (1983 г.) | 1190 (1997 г.) | 1220 (1989 г.) |
Минимальный наблюдавшийся расход воды (год) | м?/с | 0,00 (1979-1983 гг., 1985-2005 гг., 2008-2014 гг.) | 51,5 (1973 г.) | 50,0 (1981 г.) | 50,0 (1981 г.) |
Основные параметры естественного (восстановленного) притока к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Кривопорожского водохранилищ и между створами гидроузлов Кривопорожского и Подужемского водохранилищ:
Наименование показателя | Единица измерения | Значение показателя по гидроузлам водохранилищ | |||
---|---|---|---|---|---|
Юшкозерский | Кривопо- рожский | Подужем- ский | |||
Площадь водосбора | км? | 10300 | 15050 | 2250 | |
Параметры | Среднемноголетний приток | м?/с | 109 | 142 | 31,8 |
км? | 3,44 | 4,48 | 1,00 | ||
Коэффициент изменчивости (Сv) | - | 0,22 | 0,22 | 0,43 | |
Коэффициент асимметрии (Cs) | - | -0,22 | 0,22 | 1,51 | |
Соотношение коэффициентов Cs/Cv | - | -1,00 | 1,00 | 3,50 | |
Вероятность превышения | 1% | м?/с | 158 | 219 | 77,2 |
5% | 146 | 195 | 57,5 | ||
10% | 138 | 183 | 49,4 | ||
50% | 110 | 141 | 29,1 | ||
75% | 93,0 | 120 | 22,2 | ||
95% | 68,0 | 93,0 | 15,2 | ||
Распределение среднемноголетнего притока по сезонам: | |||||
Весна (май-июль) | % | 45 | 52 | 46 | |
Лето-осень (август-октябрь) | % | 19 | 21 | 24 | |
Зима (ноябрь-апрель) | % | 36 | 27 | 30 |
В Приложении N 3 к настоящим Правилам приведены расчетные кривые обеспеченностей годового притока воды к створу гидроузла Юшкозерского водохранилища, в Приложении N 4 к настоящим Правилам - боковой приточности между гидроузлами Юшкозерского и Кривопорожского водохранилищ, в Приложении N 5 к настоящим Правилам - боковой приточности между гидроузлами Кривопорожского и Подужемского водохранилищ. Для Путкинской ГЭС приняты расходы Подужемской ГЭС, так как по данным измерений на гидроузлах отмечено большое количество лет с отрицательными значениями среднемесячного и среднегодового бокового притока, а площадь частного водосбора Путкинской ГЭС составляет 0,4% от общей площади водосбора.
На распределение стока внутри года существенное влияние оказывают озера, которые сглаживают сток, уменьшая долю весенне-осеннего стока и увеличивая летний сток. Наибольшая водность рек бассейна наблюдается в мае-июне, наименьшая - в марте. Доля весеннего естественного стока водотоков бассейна р. Кеми составляет в среднем 45% годовой величины стока. Внутригодовое распределение притока р. Кеми в створе Юшкозерской ГЭС для многоводного (обеспеченность 5%), среднего (50%) и маловодного (95%) лет приведено в Приложении N 6 к настоящим Правилам.
13. Максимальные расходы воды на р. Кемь наблюдаются в период половодья. В створах Кривопорожской, Подужемской и Путкинской ГЭС максимальные расходы формируются, как правило, за счет сбросных расходов Юшкозерской ГЭС и боковой приточности с частного водосбора между Юшкозерской и Кривопорожской ГЭС и Кривопорожской и Подужемской ГЭС, соответственно.
Средние даты начала половодья наблюдаются в первой декаде мая. Продолжительность половодья на р. Кеми колеблется в пределах от 70 до 100 дней.
Максимальный наблюденный расход стока реки Кемь в створе деревни Юшкозеро был зафиксирован в 1931 году и составил 634 м?/с, объем половодья - 4,36 млн. м?.
Дождевые паводки наблюдаются только в теплый период года и формируются преимущественно обложными дождями. Максимальные расходы дождевых паводков по своей величине уступают максимальным расходам весеннего половодья. Только в отдельные, чаще маловодные, годы максимальный расход дождевого паводка может превышать максимальный расход весеннего половодья (1954, 1960, 1987, 1998, 2006, 2012 гг.).
14. Статистические параметры максимального стока воды
Основные параметры и вероятные значения максимальных среднесуточных расходов притока весеннего половодья к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Кривопорожского водохранилищ и между створами гидроузлов Кривопорожского и Подужемского водохранилищ на р Кемь:
Средний многолетний максимальный расход воды половодья, м?/с | Коэффициент изменчивости максимальных расходов (Сv) | Отношение коэффициентов асимметрии и изменчивости максимальных расходов (Cs/Сv) | Вероятные значения расхода воды (м?/с) обеспеченностью, % | |||||
---|---|---|---|---|---|---|---|---|
0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
Юшкозерский гидроузел | ||||||||
424 | 0,26 | 3,5 | 931 | 807 | 758 | 670 | 628 | 409 |
Водосбор между Юшкозерским и Кривопорожским гидроузлами | ||||||||
565 | 0,24 | -0,70 | 931 | 879 | 854 | 806 | 778 | 569 |
Водосбор между Кривопорожским и Подужемским гидроузлами | ||||||||
207 | 0,40 | 2,50 | 590 | 499 | 457 | 393 | 360 | 194 |
Основные параметры и вероятные значения максимальных объемов притока половодья к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Кривопорожского водохранилищ и между створами гидроузлов Кривопорожского и Подужемского водохранилищ на р.Кемь:
Средний многолетний максимальный объем половодья, км? | Коэффициент изменчивости максимальных объемов (Сv) | Отношение коэффициентов асимметрии и изменчивости максимальных объемов (Cs/Сv) | Вероятные значения объема половодья (км?) обеспеченностью, % | |||||
---|---|---|---|---|---|---|---|---|
0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
Юшкозерский гидроузел | ||||||||
1,22 | 0,25 | 1 | 2,24 | 2,05 | 1,97 | 1,81 | 1,73 | 1,20 |
Водосбор между Юшкозерским и Кривопорожским гидроузлами | ||||||||
1,57 | 0,22 | -0,22 | 2,57 | 2,42 | 2,34 | 2,20 | 2,12 | 1,57 |
Водосбор между Кривопорожским и Подужемским гидроузлами | ||||||||
0,41 | 0,42 | 1,08 | 1,03 | 0,91 | 0,86 | 0,77 | 0,72 | 0,40 |
Основные параметры и вероятные значения максимальных среднесуточных расходов притока дождевых паводков к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Кривопорожского водохранилищ и между створами гидроузлов Кривопорожского и Подужемского водохранилищ на р Кемь:
Средний многолетний максимальный дождевой расход воды, м?/с | Коэффициент изменчивости максимальных дождевых расходов (Сv) | Отношение коэффициентов асимметрии и изменчивости максимальных дождевых расходов (Cs/Сv) | Вероятные значения расхода воды (м?/с) обеспеченностью, % | |||||
---|---|---|---|---|---|---|---|---|
0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
Юшкозерский гидроузел | ||||||||
244 | 0,37 | 2,76 | 667 | 563 | 518 | 445 | 410 | 229 |
Водосбор между Юшкозерским и Кривопорожским гидроузлами | ||||||||
265 | 0,38 | 2,5 | 724 | 616 | 567 | 490 | 451 | 250 |
Водосбор между Кривопорожским и Подужемским гидроузлами | ||||||||
101 | 0,63 | 3,86 | 525 | 382 | 327 | 250 | 217 | 85,0 |
Основные параметры и вероятные значения максимальных среднесуточных обьемов притока дождевых паводков к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Кривопорожского водохранилищ и между створами гидроузлов Кривопорожского и Подужемского водохранилищ на р Кемь:
Средний многолетний максимальный обьем дождевого паводка, км? | Коэффициент изменчивости максимальных обьемов дождевого паводка (Сv) | Отношение коэффициентов асимметрии и изменчивости максимальных обьемов дождевого паводка(Cs/Сv) | Вероятные значения объема воды (м?/с) обеспеченностью, % | |||||
---|---|---|---|---|---|---|---|---|
0,1 | 0,5 | 1 | 3 | 5 | 50 | |||
Юшкозерский гидроузел | ||||||||
0,46 | 0,55 | 2,50 | 1,79 | 1,44 | 1,29 | 1,05 | 0,94 | 0,41 |
Водосбор между Юшкозерским и Кривопорожским гидроузлами | ||||||||
0,49 | 0,55 | 1,91 | 1,72 | 1,44 | 1,31 | 1,10 | 1,00 | 0,44 |
Водосбор между Кривопорожским и Подужемским гидроузлами | ||||||||
0,18 | 0,77 | 1,50 | 0,78 | 0,65 | 0,59 | 0,49 | 0,44 | 0,15 |
IV. Состав и описание гидротехнических сооружений водохранилищ
15. В соответствии со статьей 7 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений"4 гидротехнические сооружения гидроузлов:
- Юшкозерского водохранилища отнесены к сооружениям III класса - гидротехнические сооружения средней опасности;
- Кривопорожского водохранилища в 2022 г. переведены из сооружений II класса - гидротехнические сооружения высокой опасности в сооружения III класса - гидротехнические сооружения средней опасности;
- Подужемского водохранилища отнесены к сооружениям III класса - гидротехнические сооружения средней опасности;
- Путкинского водохранилища отнесены к сооружениям III класса - гидротехнические сооружения средней опасности.
16. В состав основных сооружений гидроузла Юшкозерского водохранилища входят:
- головной узел: земляная плотина, водораздельная плотина;
- деривация: подводящий канал, правобережная и левобережная дамбы, канал энергетических расчисток;
- станционный узел: водосброс, здание ГЭС, отводящий канал ГЭС и водосброса.
Протяженность сооружений напорного фронта составляет 270 м.
Состав и описание гидротехнических сооружений гидроузла Юшкозерского водохранилища:
Наименование сооружения | Описание сооружения | Местоположение |
---|---|---|
Головной узел | ||
Земляная плотина | Русловая однородная насыпная из местного моренного грунта. Отметка гребня 104,50 м, длина по гребню 133 м, ширина гребня 12,98 м, наибольшая высота 11,5 м. Максимальный напор 10 м. Верховой откос закреплен каменной наброской по слою песчано-гравийной подготовки, низовой откос - пригружен песчано-гравийной смесью. Дренажное устройство - каменный банкет по всей длине плотины на низовом клине. | Перекрывает русло р. Юряхма |
Водораздельная плотина | Грунтовая однородная насыпная из местного моренного грунта. Отметка гребня 104,50 м, длина по гребню 141 м; ширина гребня 8 м; наибольшая высота 4 м. Максимальный напор на плотину 1 м. Крепление напорного откоса - каменная наброска по слою песчано-гравийного грунта. Дренажное устройство - наслонный дренаж на низовом откосе. | На водоразделе левого берега |
Деривация | ||
Подводящий канал | Открытого типа, трапецеидального сечения. Общая длина 480 м, ширина по дну 39,9 м, заложение откосов 1:3. Отметка дна в начале 97,00 м, в конце 89,00 м, уклон по трассе 0,00014%. Расчетный расход 242 м?/с. Крепление откосов - каменная наброска, толщиной 0,7 м. | Направляет воду к водоприемнику ГЭС и водосбросу |
Дамбы подводящего канала | Отсыпаны из местного моренного грунта. Откосы и гребень закреплены песчано-гравийной смесью. Дренажное устройство - каменный банкет с обратным фильтром по верховому откосу. Между дамбами и подводящим каналом выполнены отвалы грунта до отметки 103,50 м. Правобережная дамба: отметка гребня 104,50 м, длина по гребню 172 м, ширина гребня 6 м, наибольшая высота 9 м. Максимальный напор 7,5 м. Левобережная дамба: отметка гребня 104,5 м, длина по гребню 202,5 м, ширина гребня 6 м, наибольшая высота 7 м. Максимальный напор 5,5 м. | Дамбы сопрягаются с бетонными сооружениями |
Канал энергорасчисток | Открытый, трапецеидального сечения. Длина 470 м, ширина по дну 45 м, заложение откосов 1:3, отметка дна в пределах 96,90-97,00 м. Крепление откосов скальным грунтом на высоту 0,6 м от поверхности дна, дно канала крепится в примыкании к откосам полосой 5 м. | Находится в зоне водохранилища. Проложен в обход старой лесосплавной плотины в 2,5 км выше створа грунтовой плотины ГЭС. При снижении отметок озера Среднее Куйто до 101,00 м (по водпосту в поселке Калевала) вводится ограничение мощности гидроагрегатов Юшкозерской ГЭС до 5 МВт из-за низкой пропускной способности канала энергорасчисток |
Станционный узел | ||
Водосброс | Монолитная железобетонная гравитационная водосливная двухпролетная плотина с широким порогом со сливной гранью практического профиля. Отметка гребня 104,50 м, длина по гребню 25,1 м, ширина по гребню 18,32 м, наибольшая высота 6,2 м, отметка порога водослива 97,20 м. Максимальный напор на водосброс 11 м. Количество поверхностных отверстий - 2 штуки, размер отверстий 10?5,8 м. Пропускная способность одного отверстия при НПУ - 247 м3/с, при форсированном подпорном уровне (далее-ФПУ) - 260 м3/с. Плотина врезана в скальные породы на глубину 4-8 м. Дно за плотиной укреплено бетонной плитой на длине 10,6 м (водобой) и на длине 20,25 м (рисберма). Гасители энергии не предусмотрены проектом. Механическое оборудование: - 2 основных сегментных затвора: пролет в свету 10 м, высота 6,35 м, расчетный напор 5,8 м; обслуживается канатным механизмом грузоподъемностью 2?20 т; - 1 ремонтный плоский скользящий двухсекционный затвор: пролет в свету 10 м, высота 6 м, расчетный напор 5,8 м; обслуживается подвесной тележкой грузоподъемностью 2?5 т. | Водосброс сопрягается со зданием ГЭС с помощью температурно-осадочного шва и с правобережной дамбой деривационного канала |
Здание ГЭС с водоприемником | Здание ГЭС деривационного типа, совмещенно с водоприемником, в глубокой скальной выемке. Водобой и рисберма отсутствуют. Максимальный напор 12,7 м. Пропускная способность при НПУ - 242 м?/с. Подводная часть здания ГЭС - монолитная железобетонная, здесь размещены спиральные камеры, отсасывающие трубы. В подводной части щитового помещения (водоприемника) расположены турбинные водоводы, отметка порога водоприемных отверстий 89,00 м. Основные размеры: длина - 51 м (с монтажной площадкой), ширина 38,85 м (с водоприемником), высота 42 м (с машинным залом). Надводная часть здания ГЭС состоит из машинного зала, щитового помещения (водоприемника) и монтажной площадки. Машинный зал расположен на отметке 104,80 м. Механическое оборудование водоприемника: - затвор аварийно-ремонтный плоский скользящий 4 штуки (по 3 секции): пролет в свету 6 м, высота 9 м, расчетный напор 14 м; обслуживается канатным механизмом (4 штуки) грузоподъемностью 2?25 т. - затвор ремонтный плоский скользящий трехсекционный (2 штуки): пролет в свету 6 м, высота 9 м, расчетный напор 14 м; обслуживается грейфером плоскочелюстным типа "Полип" и мостовым краном грузоподъемностью 50/16 т. Механическое оборудование отсасывающих труб: - затвор ремонтный плоский скользящий - 2 штуки, пролет в свету 6 м, высота 4 м, расчетный напор 9 м; обслуживается подвесной тележкой грузоподъемностью 2?5 т и захватной балкой грузоподъемностью 10 т. Гидротурбинное оборудование: тип турбины ПЛ 20/811-В-500, расход турбины 125 м?/с, диаметр рабочего колеса турбины 5 м, мощность одного агрегата 9 МВт, количество агрегатов - 2 штуки. Напоры: максимальный - 12,7 м, расчетный - 8,5 м, минимальный - 8,2 м. Тип генератора 2?ВГС 700/69-64, число оборотов в минуту 88,2. | Здание ГЭС сопрягается справа с устоем водосброса, с левого берега - с левобережной дамбой |
Отводящий канал здания ГЭС и водосброса | Открытый, трапецеидального сечения, в скальной выемке. Длина 180 м, ширина по дну: в начале 57 м, в конце 65 м. Отметки дна в начале 83,35 м, в конце 89,90 м. Уклон дна в канале ГЭС 0,00175, в канале водосброса 0,0262. Пропускная способность - 736 м?/с. |
Сброс воды через водосбросные сооружения производится с соблюдением правил маневрирования затворами, обеспечивающих сохранность гидротехнических сооружений и примыкающих участков территории:
- в период наполнения водохранилища до НПУ весь сток, поступающий в нижний бьеф должен пропускаться через турбины ГЭС. Открытие водосброса при уровнях ниже НПУ допускается только для предотвращения аварийных ситуаций.
- после заполнения водохранилища до НПУ при притоке, превышающем пропускную способность ГЭС, необходимо открывать водосбросные отверстия в соответствии с интенсивностью нарастания притока.
- при пропуске высоких половодий (паводков) превышение НПУ верхнего бьефа гидроузла допускается только при полностью открытых затворах всех водосбросных отверстий, при обязательном использовании всех гидротурбин и при постоянном контроле за уровнем у д. Юшкозеро.
Правила маневрирования затворами и основные эксплуатационные ограничения при пропуске воды через водосбросные сооружения:
- затворы водопропускных отверстий открывать по всему фронту постепенно, ступенями, для равномерного распределения потока и избежания высоких волн в нижнем бьефе;
- направлять большую часть сбросного потока воды на участки русла и берегов, наименее подверженных размыву;
- не допускать возникновения сбоя потоков воды, текущих из разных отверстий, включая ГЭС, во избежание образования в местах слияния струй водоворотов и размывов русла.
Кривая пропускной способности водосброса приведена в Приложении N 7 к настоящим Правилам.
Эксплуатационная характеристика турбины Юшкозерской ГЭС приведена в Приложении N 8 к настоящим Правилам.
17. В состав основных сооружений гидроузла Кривопорожского водохранилища входят: земляная плотина, глухая бетонная плотина, водосброс, отводящий канал водосброса, здание ГЭС с водоприемником, отводящий канал ГЭС.
Общая протяженность сооружений напорного фронта - 1426,0 м.
Состав и описание гидротехнических сооружений гидроузла Кривопорожского водохранилища:
Наименование сооружения | Краткое описание сооружения | Местоположение сооружения |
---|---|---|
Земляная плотина | Пойменно-русловая однородная земляная насыпная из супесчаного моренного грунта. Отметка гребня 71,50 м, длина по гребню 1275 м, ширина гребня 6-8 м, наибольшая высота 31,5 м. Максимальный напор на плотину при НПУ - 29 м. Верховой откос до отметки 65,00 м закреплен каменной наброской по гравийно-песчаному слою. Низовой откос защищен слоем песчано-гравийного грунта. Дренажное устройство - каменный банкет с обратным фильтром с низовой стороны. | В земляную плотину встроены бетонные сооружения (здание водоприемника ГЭС, глухая бетонная плотина и водосброс) |
Глухая бетонная плотина | Гравитационная контрфорсная (5 контрфорсов) плотина выполнена в виде железобетонной стенки, разделенной на 2 секции. Отметка гребня 71,50 м, длина по гребню 30,93 м, ширина по гребню 2,5 м, ширина по подошве 18 м, наибольшая высота 22 м. Максимальный напор при НПУ - 19,5 м. Заложение граней: верховая вертикально, низовая 1:0,7. Дренаж плотины - вертикальный трубчатый, вода собирается в потерне и отводится в нижний бьеф ГЭС. | Возведена между водоприемником ГЭС и водосбросом для предотвращения попадания сбросных вод в отводящий канал ГЭС |
Подводящий канал | В плане имеет криволинейное очертание, сечение трапецеидальное. Длина 377 м, ширина по дну 27 м, глубина 8 м. Проходит частично в рыхлых отложениях, частично в скальной выемке. | Использовался для пропуска строительных расходов |
Водосброс с отводящим каналом | Железобетонная плотина с водосливом практического профиля. Длина по гребню 30 м, ширина по гребню 6,6 м, наибольшая высота 25 м, максимальный напор при НПУ - 23 м, количество пролетов - 2, размер отверстий 12?7,5 м, отметка гребня 71,50 м, отметка порога поверхностного водослива 61,45 м. Максимальная водопропускная способность одного пролета при НПУ - 470 м3/с. Водосброс заглублен в скалу на 3?15 м. В нижнем бьефе по скальному грунту устроена бетонная плита длиной 36,1 м, специальных гасителей энергии не предусмотрено. Механическое оборудование: - два сегментных основных затвора пролетом в свету 12 м; высота отверстий 7,5 м, расчетный напор 7,5 м; обслуживаются двумя канатными механизмами грузоподъемностью 2?40 т; - один плоский скользящий секционный ремонтный затвор пролетом в свету 12 м, высота отверстия 9 м, расчетный напор 9 м; обслуживается козловым краном грузоподъемностью 2?50 т, пролет 4 м. Отводящий канал водосброса открытый длиной 300 м, шириной по дну от 27,5 м в начале до 10 м в конце. Крепление откосов и дна не предусмотрено. Расчетный расход канала 940 м3/с. | Правобережный устой водосброса сопрягается с бетонной глухой плотиной, левобережный устой - с подпорными стенками (верховой и низовой) |
Здание ГЭС с водоприемником | Приплотинное с короткими водоводами, заглублено в скалу на 30 м, включает в себя здание машинного зала, водоприемника и помещения над турбинными водоводами. Водоприемник открытый с надводным зданием из железобетона, входит в состав напорного фронта гидроузла. Пропускная способность при НПУ - 776 м?/с. Количество напорных камер 8 штук. Длина напорной части (камер) 71 м, длина полная 97 м, ширина 12,75 м, высота 24,5 м. Железобетонные турбинные водоводы напорные прямоугольного сечения, 8 ниток длиной по 25 м, полностью врезаны в скальный массив; внутренний размер: ширина 6 м, высота 8,13 м. Расчетный расход 92 м3/с. Расчетный напор статический 37,12 м, при сбросах нагрузки 44,5 м. Здание ГЭС железобетонное. Длина 99,2 м, ширина 58,5 м (с водоприемником), высота 25,05 м. Подводная часть здания ГЭС из железобетона разрезана на три секции. В двух секциях размещены агрегаты, в третьей - блок монтажной площадки водоприемника и машинного зала. Надводная часть включает щитовое отделение, помещение над водоводами, машинный зал. Механическое оборудование: - затвор водоприемника ремонтный плоский скользящий секционный - 2 штуки (по 5 секций); пролет в свету 6,5 м, высота отверстия 14,6 м; - затвор водоприемника аварийно-ремонтный плоский скользящий секционный - 8 штук (по 5 секций); пролет в свету 6 м, высота отверстия 13,92 м. Обслуживаются канатным механизмом 2?50 т, 8 штук и мостовым краном грузоподъемностью 80/16 т. - затвор отсасывающих труб ремонтный плоский скользящий-4 штуки (на 2 агрегата); пролет в свету 6 м, высота отверстия 6,812 м; обслуживается козловым краном грузоподъемностью 50 т, 1 штука. Гидротурбинное оборудование: - тип турбины ПЛ 30-В-500, расход турбины 194 м?/с, диаметр рабочего колеса 5 м, мощность одного агрегата 45 МВт, количество агрегатов - 4 штуки; напоры: максимальный 29,9 м, расчетный 26 м, минимальный 25,3 м; - тип генератора СВ 903/106-44УХЛ4; число оборотов в минуту 136,4. | Водоприемник ГЭС входит в состав напорного фронта гидроузла. Здание ГЭС сопряжено с глухой бетонной плотиной и с земляной плотиной (с помощью бетонной диафрагмы) |
Отводящий канал ГЭС | Открытого типа, трапецеидального сечения, проходит в выемке. Длина канала 730,5 м, ширина по дну 20 м (у здания ГЭС - 70 м), глубина 13 м, уклон дна 0,0007. Расчетный расход 776 м?/с. Крутизна откосов в скале 5:1, в моренных грунтах 1:2,5. Пропускная способность 776 м?/с. Стенки выполнены без облицовки и крепления, за исключением двух проблемных участков, закрепленных железобетоном. |
Сброс воды через водосбросные сооружения Кривопорожского гидроузла должен производиться с соблюдением правил маневрирования затворами, обеспечивающих сохранность гидротехнических сооружений и примыкающих участков территории:
- в период наполнения водохранилища до НПУ весь сток, поступающий в нижний бьеф должен пропускаться через турбины ГЭС. Открытие водосброса при уровнях ниже НПУ допускается только для предотвращения аварийных ситуаций.
- после заполнения водохранилища до НПУ при притоке, превышающем пропускную способность ГЭС, необходимо открывать водосбросные отверстия в соответствии с интенсивностью нарастания притока.
- при пропуске высоких половодий (паводков) превышение нормального подпорного уровня (НПУ) верхнего бьефа гидроузла допускается только при полностью открытых затворах всех водосбросных отверстий и при обязательном использовании всех гидротурбин.
Правила маневрирования затворами и основные эксплуатационные ограничения при пропуске воды через водосбросные сооружения:
- распределение сбрасываемой воды по возможно большему фронту сооружения;
- затворы водопропускных отверстий открывать постепенно, ступенями, чтобы избежать высоких волн в нижнем бьефе;
- направлять большую часть сбросного потока воды на участки реки и берегов, наименее подверженных размыву;
- не допускать возникновения сбойности потоков воды, текущих из разных отверстий, во избежание размывов русла в местах слияния струй.
Кривая пропускной способности водосброса приведена в Приложении N 9 к настоящим Правилам.
Эксплуатационная характеристика турбины Кривопорожской ГЭС приведена в Приложении N 10 к настоящим Правилам.
18. В состав основных гидротехнических сооружений гидроузла Подужемского водохранилища входят: земляная плотина, водосброс, левобережная противофильтрационная бетонная стенка, правобережная бетонная стенка, здание ГЭС, отводящий канал водосброса и ГЭС.
Общая протяженность напорного фронта - 840 м.
Состав и описание гидротехнических сооружений гидроузла Подужемского водохранилища:
Наименование сооружения | Краткое описание сооружения | Местоположение сооружения |
---|---|---|
Земляная плотина | Русловая однородная, отсыпана из моренного грунта. Отметка гребня 41,50 м, длина по гребню 420 м, ширина гребня 8,1-8,6 м (максимальная 30,5 м), наибольшая высота 11,5 м. Максимальный напор на плотину при НПУ - 10 м. Откосы закреплены каменной наброской (верховой откос) и карьерной песчано-гравийной смесью (низовой откос и гребень). Дренажное устройство плотины - каменный банкет с обратным фильтром в основании низового откоса. | Со стороны правого берега плотина сопрягается с устоем водосброса, со стороны левого берега сопрягается с левобережной противофильтрационной стенкой |
Водосброс | Бетонная гравитационная водосливная плотина с широким порогом со сливной гранью практического профиля. Сооружение заглублено в скалу на 3?15 м. Крепление нижнего бьефа и гасители энергии не предусмотрены проектом. Максимальный расход при НПУ - 1480 м3/с (принято ограничение до 1130 м3/с по условиям пропускной способности водосброса Путкинской ГЭС). Отметка гребня 41,50 м, отметка порога водослива 29,00 м, длина по гребню 31 м, наибольшая высота 14,5 м, ширина по гребню 26,9 м, максимальный напор 12 м, количество отверстий - 2 штуки, размер отверстий 12?11 м. Механическое оборудование: - основной сегментный затвор: 2 штуки, пролет в свету 12 м, высота отверстия 11,7 м, расчетный напор 11 м; обслуживается канатным механизмом грузоподъемностью 2?50 т, 4 штуки; - ремонтный затвор плоский скользящий секционный: 1 штука (4 секции), пролет в свету 12 м, высота отверстия 11,5 м, расчетный напор 11 м; обслуживается козловым краном грузоподъемностью 2?10 т и передвижной тележкой грузоподъемностью 20 т - 2 штуки. | Водосброс сопрягается с земляной плотиной левобережным устоем и левобережной верховой стенкой. Со зданием ГЭС водосброс сопрягается правобережным устоем - вертикальной железобетонной стенкой |
Левобережная противофильтрационная бетонная стенка | Левобережная бетонная стенка гравитационная выполнена в виде подпорной стенки, разрезана температурными швами на 21 секцию длиной по 12-15 м. Отметка гребня 41,50 м, длина по гребню 287,68 м, ширина гребня 1 м, наибольшая высота 11,5 м. Заложение граней: верховая - вертикальная, низовая 1:0,3. Максимальный напор при НПУ 6,5 м. На участке секций 1?10 с низовой стороны стенка засыпана грунтом до верха, в секциях 11?21 отметка засыпки понижена на 4,5 м. Трубчатый дренаж отводит воду в каменный банкет земляной плотины. | Левобережная стенка сопрягается с земляной плотиной и левым коренным берегом |
Правобережная бетонная стенка | Правобережная бетонная стенка гравитационная, разрезана температурными швами на 5 секций разной ширины (10?15 м). Отметка гребня 41,7 м, длина по гребню 76,56 м, ширина гребня 3,4 м, наибольшая высота 21,2 м. Заложение граней: верховая - вертикальная, низовая 1:0,6. Максимальный напор на стенку при НПУ - 14,5 м. Вдоль верховой грани стенки - вертикальный дренаж, разгружающий профильтровавшуюся воду в нижний бьеф. | Правобережная бетонная стенка сопрягается со зданием ГЭС |
Здание ГЭС | Русловое, совмещенное с водоприемником, состоит из двух агрегатных блоков и блока монтажной площадки. Водоприемник и подводная часть здания ГЭС выполнены одним массивом в глубокой скальной выемке. Основные параметры здания ГЭС: длина 66,8 м (с монтажной площадкой), ширина 50,9 м (с водоприемником), высота 46,75 м. Максимальный напор 12,5 м. В подводной части размещены турбинные водоводы, спиральные камеры, отсасывающие трубы и шахта насосной откачки спиральных камер. Надводная часть состоит из машинного зала, щитового помещения (водоприемника) и монтажной площадки. Максимальный расход через ГЭС при НПУ - 540 м?/с. Гидротурбинное оборудование: - число агрегатов 2 штуки; - тип турбин ПЛ 16/661-В-650; диаметр рабочего колеса 6,5 м, напор на гидротурбину: расчетный 10,7 м; максимальный 12,5 м, минимальный 10,7 м; мощность при расчетном напоре 24,8 МВт. Расход через гидротурбины 2?264 м?/с. - тип гидрогенератора ВГС-1040/80-80. Механическое оборудование: - затвор водоприемника ремонтный плоский скользящий секционный 2 штуки (по 5 секций); пролет в свету 8 м, высота отверстия 15,5 м, расчетный напор 19 м; обслуживается мостовым краном грузоподъемностью 63 т; - затвор водоприемника аварийно-ремонтный плоский скользящий секционный - 4 штуки (по 4 секции); пролет в свету 7,4 м, высота отверстия 12,74 м, расчетный напор 18,74 м; обслуживается канатным механизмом грузоподъемностью 2?50 т - 4 штуки; - затвор отсасывающих труб ремонтный плоский скользящий - 4 штуки; пролет в свету 7,4 м, высота отверстия 3,8 м, расчетный напор 12,75 м; обслуживается подвесной тележкой грузоподъемностью 20 т - 1 штука. | Здание ГЭС сопрягается с устоем водосброса и правобережной бетонной стенкой |
Отводящий канал водосброса и ГЭС | Открытый трапецеидального сечения, выполнен в выемке. Длина канала 230,7 м, ширина по дну 25-29 м, уклон канала 0,0104, расчетный расход канала 2010 м?/с, фактический - 1670 м?/с (пропускная способность Путкинской ГЭС). На длине 50 м от конца отсасывающих труб канал ГЭС отделен от отводящего канала водосброса низовой разделительной бетонной стенкой. Крутизна откосов 5:1, за исключением участков вывала пород. Тип облицовки откосов - бетон, каменная наброска. |
Сброс воды через водосбросные сооружения производится с соблюдением правил маневрирования затворами, обеспечивающих сохранность гидротехнических сооружений и примыкающих участков территории:
- в период наполнения водохранилища до НПУ весь сток, поступающий в нижний бьеф должен пропускаться через турбины ГЭС. Открытие водосброса при уровнях ниже НПУ допускается только для предотвращения аварийных ситуаций;
- после заполнения водохранилища до НПУ при притоке, превышающем пропускную способность ГЭС, необходимо открывать водосбросные отверстия в соответствии с интенсивностью нарастания притока;
- при пропуске высоких половодий (паводков) превышение нормального подпорного уровня (НПУ) верхнего бьефа гидроузла допускается только при полностью открытых затворах всех водосбросных отверстий и при обязательном использовании всех гидротурбин.
Правила маневрирования затворами и основные эксплуатационные ограничения при пропуске воды через водосброс:
- распределение сбрасываемой воды по возможно большему фронту сооружения;
- затворы водопропускных отверстий должны открываться постепенно, ступенями во избежание образования высоких волн в нижнем бьефе;
- большая часть сбросного потока воды должна направляться на участки русла и берегов, наименее подверженных размыву;
- не допускать возникновения сбойности потоков воды, текущих из разных отверстий, во избежание размывов русла в местах слияния струй.
Кривая пропускной способности водосброса приведена в Приложении N 11 к настоящим Правилам.
Эксплуатационная характеристика турбины Подужемской ГЭС приведена в Приложении N 12 к настоящим Правилам.
19. В состав основных гидротехнических сооружений гидроузла Путкинского водохранилища входят:
- головной узел (земляная плотина, напорные дамбы I и II, водосбросная плотина, отводящий канал водосброса);
- деривация (подводящий канал с дамбами);
- станционный узел (здание ГЭС и отводящий канал).
Общая протяженность напорного фронта - 1220 м.
Состав и описание гидротехнических сооружений гидроузла Путкинского водохранилища:
Наименование сооружения | Краткое описание сооружения | Местоположение сооружения |
---|---|---|
Головной узел | ||
Земляная плотина | Русловая, однородная, отсыпана мореной. Отметка гребня 29,50 м, длина по гребню 227 м, ширина по гребню 5,2-22,8 м, наибольшая высота 17,5 м. Максимальный напор на плотину 16 м. Откосы закреплены каменной наброской по гравийной подготовке. Дренажное устройство - каменный банкет, с обратным фильтром из песчано-гравийного грунта с низовой стороны плотины. | Плотина сопрягается с левобережным устоем водосливной плотины с помощью шпунтовой диафрагмы длиной 16,35 м, и с коренным берегом |
Напорная дамба I | Земляная насыпная из моренного грунта. Отметка гребня 29,50 м, длина по гребню 232 м, ширина гребня 4,6-5 м, наибольшая высота 15,5 м. Максимальный напор 14 м. Откосы закреплены каменной наброской по гравийной подготовке. Дренажное устройство - каменный банкет с обратным фильтром из песчано-гравийного грунта по всей длине дамбы. В качестве противофильтрационной защиты при пересечении ручья устроена бетонная шпора. | Сопряжение дамбы с водосбросом осуществляется с помощью конусов, облицованных монолитным бетоном, на правобережном участке она примыкает к гранитному целику |
Напорная дамба II | Земляная насыпная из моренного грунта. Отметка гребня 29,50 м, длина по гребню 622 м, ширина гребня 4-6 м, максимальная высота 13,5 м. Максимальный напор при НПУ 12 м. Откосы закреплены каменной наброской по гравийной подготовке. Дренажное устройство дамбы - каменный банкет с обратным фильтром из песчано-гравийного грунта по всей длине дамбы. В качестве противофильтрационной защиты при пересечении ручья по оси дамбы устроена бетонная шпора. | Дамба сопрягается с коренными берегами |
Водосброс | Бетонная водосливная плотина с водосливом практического профиля из монолитного бетона и сборного железобетона. Количество поверхностных отверстий - 2 штуки. Гасители энергии не предусмотрены проектом. Отметка гребня 21,50 м, длина по гребню 27 м, наибольшая высота 14,5 м, ширина по гребню 30 м, максимальный напор 13 м, отметка порога водослива 20,50 м, размер отверстия 12?7,5 м. Пропускная способность одного пролета при НПУ - 592 м3/с, при ФПУ 650 м3/с. Механическое оборудование: - основной сегментный затвор - 2 штуки, пролет в свету 12 м; высота отверстия 7,5 м; расчетный напор 7,5 м; обслуживается канатным механизмом грузоподъемностью 2?40 т; - затвор ремонтный плоский скользящий секционный - 1 штука (3 секции); пролет в свету 12 м, высота отверстия 9,35 м, расчетный напор 9,15 м; обслуживается тельфером грузоподъемностью 2?10 т. | Водосброс сопрягается с земляной плотиной с помощью бетонной диафрагмы и с напорной дамбой I - конусами, облицованными монолитным бетоном |
Отводящий канал водосброса | Открытого типа в скальной выемке. Длина 80,5 м ширина по дну 28-27 м. Заложение откосов 5:1, уклон - 0,015. Расчетный расход сооружения - 1184 м?/с. Дно и откосы канала не облицованы. | Предназначен для отвода воды от водосброса |
Деривация | ||
Подводящий канал ГЭС | Открытого типа, трапецеидального сечения, в полувыемке - полунасыпи, откосы закреплены каменной наброской. Длина 1451 м, отметка дна в начале 20,00 м, в конце - 19,54 м, ширина по дну - 32 м, заложение откосов в морене 1:2,5; в скале - 5:1, уклон 0,00025. Расчетный расход сооружения - 486 м3/с. Аванкамера открытого типа образована подпорными стенками из монолитного бетона и приканальными дамбами. Правобережная подпорная стенка обжатого сечения максимальной высотой 9,5 м. Левобережная подпорная стенка гравитационного типа максимальной высотой 13,3 м. Длина аванкамеры 54 м, ширина по дну в начале 32 м, в конце 49,1 м, уклон дна 0,25, отметка дна в начале 19,54 м, в конце - 6,00 м. Противофильтрационное устройство - металлическая шпунтовая диафрагма. | Аванкамера является продолжением подводящего канала |
Дамбы подводящего канала | Отсыпаны насухо моренным грунтом, высота дамб 5-9 м. Верховой откос закреплен каменной наброской, низовой - каменной наброской по песчано-гравийному слою. Дренажное устройство - каменный банкет с обратным фильтром по верховому откосу. Правобережная дамба: отметка гребня 29,50 м, длина по гребню 1535 м, ширина гребня 5,7-6,2 м, наибольшая высота 9 м. Левобережная дамба: отметка гребня 29,50 м, длина по гребню 1495 м, ширина гребня 5,5-6,2 м, наибольшая высота 7 м. | Сопряжение дамб со зданием ГЭС выполнено с помощью бетонных подпорных стенок |
Станционный узел | ||
Здание ГЭС | Деривационного типа совмещено со щитовым помещением. Подводная часть - из монолитного железобетона, в глубокой скальной выемке, разрезана на 3 блока. Длина 72,6 м, ширина 44 м, высота 37,6 м. В подводной части щитового помещения - турбинные водоводы, в массиве подводной части здания размещены спиральные камеры, шахта откачки дренажных вод. Конструкции водобоя и рисбермы - отсутствуют. Надводная часть здания ГЭС состоит из машинного зала, щитового помещения и монтажной площадки. Гидротурбинное оборудование: - тип турбин ПЛ 661-ВБ-500; количество агрегатов 3 штуки, диаметр рабочего колеса 5 м, установленная мощность при расчетном напоре 84 МВт. Напоры на гидротурбины: максимальный 24,1 м, расчетный 20,1 м, минимальный 18,8 м. Расчетный расход (суммарный) - 486 м?/с. - тип гидрогенератора ВГС 800/110-52. Механическое оборудование: - затвор водоприемника ремонтный плоский скользящий секционный - 2 штуки (по 4 секции); пролет в свету 6 м, высота отверстия 11,9 м, расчетный напор 22,47 м; - затвор водоприемника аварийно-ремонтный плоский скользящий секционный - 6 штук (по 3 секции); пролет в свету 6 м, высота отверстия 11,9 м, расчетный напор 24,53 м. Обслуживаются канатным механизмом грузоподъемностью 2?50 т, 6 штук; краном мостовым грузоподъемностью 50/15 т, 1 штука; - затвор ремонтный отсасывающих труб плоский скользящий секционный - 4 штуки; пролет в свету 5,5 м, высота отверстия 3,16 м, расчетный напор 11,18 м; обслуживается подвесной тележкой грузоподъемностью 2?5 т, 1 штука. | |
Отводящий канал ГЭС | Открытый трапецеидального сечения, проходит в скальной выемке. Длина 171 м, ширина по дну 50,2-80 м. Расчетный расход 486 м?/с. Допустимая максимальная скорость воды 1,28 м/с. Заложение откосов от 6:1 до 2:1, дно и откосы канала не облицованы. |
Сброс воды через водосбросные сооружения производится с соблюдением правил маневрирования затворами, обеспечивающих сохранность гидротехнических сооружений и примыкающих участков территории:
- - в период наполнения водохранилища до НПУ весь сток, поступающий в нижний бьеф должен пропускаться через турбины ГЭС. Открытие водосброса при уровнях ниже НПУ допускается только для предотвращения аварийных ситуаций;
- - после заполнения водохранилища до НПУ при притоке, превышающем пропускную способность ГЭС, необходимо открывать водосбросные отверстия в соответствии с интенсивностью нарастания притока;
- - при пропуске высоких половодий (паводков) превышение нормального подпорного уровня (НПУ) верхнего бьефа гидроузла допускается при полном открытии водопропускных отверстий до свободного перелива и работе гидроагрегатов с полной нагрузкой.
Правила маневрирования затворами и основные эксплуатационные ограничения при пропуске воды через водосброс:
- распределение сбрасываемой воды по возможно большему фронту сооружения;
- затворы водопропускных отверстий должны открываться постепенно, ступенями во избежание образования высоких волн в нижнем бьефе;
- большая часть сбросного потока воды должна направляться на участки русла и берегов, наименее подверженных размыву;
- не допускать возникновения сбойности потоков воды, текущих из разных отверстий, во избежание размывов русла в местах слияния струй.
Особенностью схемы маневрирования является то, что затвор нельзя опустить при открытии менее 0,5 м (то есть сначала поднять до 1 м).
Кривая пропускной способности водосброса приведена в Приложении N 13 к настоящим Правилам.
Эксплуатационная характеристика турбины Путкинской ГЭС приведена в Приложении N 14 к настоящим Правилам.
20. К другим сооружениям, не входящим в состав гидроузла, образующего водохранилище, характеристики которых накладывают определенные ограничения на режим регулирования уровней воды водохранилище, относятся сооружения инженерной защиты поселка Калевала и водозаборные сооружения поселка.
20.1 Комплекс сооружений инженерной защиты находится в поселке Калевала, расположен на берегу Юшкозерского водохранилища.
В состав инженерной защиты входят:
- верхняя плотина на р. Ухта,
- нижняя плотина на р. Ухта,
- отводящий канал р. Ухты с приканальными дамбами,
- водопропускная труба под отводящим каналом,
- естественная дрена,
- открытая дрена по цепи озер,
- нагорный канал-дрена,
- насосная станция,
- защитные молы N1 и N2,
- берегоукрепление бухты,
- берегоукрепление озера Среднее Куйто.
- В соответствии со статьей 7 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений" гидротехнические сооружения инженерной защиты поселка Калевала отнесены к сооружениям IV класса - гидротехнические сооружения низкой опасности.
Общая длина напорного фронта 2885,8 м.
Состав и описание сооружений инженерной защиты поселка Калевала:
Наименование сооружения | Краткое описание сооружения | Местоположение сооружения |
---|---|---|
Верхняя плотина на р. Ухта | Земляная насыпная глухая из моренных и песчано-гравийных грунтов. Отметка гребня 105,00 м, длина по гребню 120 м, ширина по гребню 6 м, максимальная высота 7 м. Крепление откосов и гребня не предусмотрено. Отметка уровня воды 5% обеспеченности в верхнем бьефе 103,82 м. Уровень нижнего бьефа поддерживается на отметке 100,00 м. | Предназначена для перекрытия стока р. Ухты и направления его в отводящий канал. Примыкает к левосторонней дамбе отводящего канала. Створ плотины находится на расстоянии 1900 м от устья р. Ухты |
Нижняя плотина на р. Ухта | Земляная насыпная глухая из моренных и песчано-гравийных грунтов. Отметка гребня плотины 104,50 м, длина по гребню 125,8 м, ширина по гребню 20 м, максимальная высота 7 м. Крепление верхового откоса - каменная наброска, низовой откос не закреплен. Катастрофический подпорный уровень 103,50 м, НПУ 103,00 м, уровень нижнего бьефа 100,00 м, уровень сработки 99,50 м. | Предназначена для отсечения устьевого участка р. Ухты от Юшкозерского водохранилища |
Отводящий канал р. Ухты | Общая протяженность 1900 м с водооградительными дамбами высотой до 5 м; начальный и концевой участок проходят в выемке, а остальные 1,32 км - в насыпи. Отметка дна канала - 101,00 м. Расход 5% обеспеченности 78 м3/с. Приканальные дамбы: общая длина 1320?2 м, отметка гребня 105,00 м, высота 4-5 м, ширина по гребню 6 м, заложение откосов 1:3. | Предназначен для отвода стока р. Ухты в озеро Среднее Куйто, расположен на правосторонней пойме р. Ухты |
Водопропускная труба под отводящим каналом | Труба из сборных железобетонных звеньев длиной по 5 м, внутренний диаметр 1,2 м, длина 85 м, общая протяженность водопропускной трубы с оголовками 96,24 м. Труба уложена с нулевым уклоном, отметка лотка 97,90 м. Пропускная способность 3-4 м3/с. Для перекрытия трубы на период осмотра, прочистки, ремонта предусмотрены шандоры. | Предназначена для пропуска дренажных и поверхностных вод из открытой дрены, соединяющей систему озер и проток, в отсеченную часть р. Ухты к насосной станции перекачки |
Естественная дрена | Отсеченная часть р. Ухты протяженностью 1860 м. Проектные уровни воды в дрене должны поддерживаются насосной станцией в интервале отметок 99,50-100,00 м (на 3-3,5 м ниже НПУ Юшкозерского водохранилища - 103,00 м). | Создана путем углубления русла р. Ухты между верхней и нижней плотинами |
Открытая дрена по цепи озер | Протяженность дрены 2681 м, с учетом расстояния до выпуска в углубленное русло р. Ухты 3282 м. Проектные уровни воды в дрене должны быть на тех же отметках, что и в отсеченном участке р. Ухты (99,50 - 100,00 м). Ширина по дну 3 м, по верху 10 м, глубина 1 м. | Проходит по правому берегу р. Ухты в районе озера Пото-Ламби. |
Нагорный канал-дрена | Глубина канала до 2,5 м, протяженность 1143 м; ширина по дну около 2,0 м, глубина воды 1 м. Откосы задернованы и заросли древесно-кустарниковой растительностью. | Предназначен для перехвата поверхностного и грунтового стока со стороны коренного склона. Трасса нагорного канала берет начало от улицы Карельской и заканчивается выпуском в ручей Купаное |
Насосная станция | Производительность 3240 м?/час; Станция имеет три насоса 2Д2000-21а, расход 1620 м3/час, напор 5,5 м. Два насоса - рабочие, один - резервный. Работа насоса автоматизирована: при повышении уровня до отметки 100,75 м включается первый насос, при отметке 100,85 м - второй насос. Отключение насосов происходит при снижении уровня до отметки 100,35 м. | Предназначена для откачки избыточных поверхностных и грунтовых вод, поступающих с защищаемой территории в отсеченную часть р. Ухты на участке между верхней и нижней плотинами. Станция находится на правом берегу р. Ухты у нижней плотины. Водоприемником для дренажной насосной станции является водохранилище Юшкозерской ГЭС |
Защитные молы N1 и N2 | Молы бухты в районе старого устья р. Ухты высотой до 5 м и общей протяженностью 123 м (мола N1 - 83 м, мола N2 - 40 м) отсыпаны из валунов вскрыши моренного карьера. Отметка гребня 104,50 м. Ширина поверху - 4,0 м. Ширина прохода для судов между головами молов 34 м при отметке водохранилища 103,0 м. | Предназначены для защиты бухты в устье р. Ухты от ветровых волн со стороны водохранилища. Бухта используется для отстоя судов во время шторма |
Берегоукрепление бухты | Выполнено мощением из валунника на участке 228 м. Отметка верха крепления 104,50 м. | В устье реки Ухты |
Берегоукрепление озера Среднее Куйто | В виде каменной наброски с заложением откоса 1:3, протяженностью 913 м. Отметка верха крепления 104,50 м. | В районе населенного пункта выполнено в пределах зоны десятилетней переработки берегов |
20.2 Водозаборные сооружения поселка Калевала
Централизованное питьевое и хозяйственно-бытовое водоснабжение поселка Калевала осуществляется из озера Среднее Куйто (Юшкозерское водохранилище) с помощью водозаборных сооружений, построенных в начале 1990-х годов.
Состав и описание водозаборных сооружений поселка Калевала:
Наименование сооружения | Краткое описание сооружения | Местоположение сооружения |
---|---|---|
Водоприемник | Конструкция принята по типовому проекту, разработанному Гипроводхозом, в виде стальных раструбных оголовков, устанавливаемых на бетонное основание, пропускная способность 50 м?/час. | Озеро Среднее Куйто, 500 м к востоку от устья старого русла р. Ухты |
Самотечные трубопроводы | Из стальных электросварных труб по ГОСТ 10704-63, диаметр определен исходя из производительности насосной станции I подъема - 0,15 м. Отметка верха трубы самотечных линий у водоприемного колодца 99,60 м. Превышение уровня воды над верхом трубы 0,59 м, что достаточно для пропуска расчетного расхода. | Озеро Среднее Куйто, 500 м к востоку от устья старого русла р. Ухты |
Водоприемный береговой колодец | Отметка воды в водоприемном колодце с учетом всех потерь в самотечной линии 100,19 м. Глубина колодца 7,9 м, отметка дна 99,00 м, верха - 106,90 м. Приемный клапан всасывающей линии расположен на отметке 99,25 м. Колодец железобетонный диаметром 2 м. | Поселок городского типа Калевала, улица Советская, дом 26а |
Насосная станция I подъема | Здание прямоугольной в плане формы полунадземного типа. В машинном зале 2 центробежных насоса - рабочий и резервный, производительность каждого 40 м?/час или 0,011 м?/с. Потребная высота подъема воды насосами составляет 20,3 м. Приняты стационарные консольные насосы 3к-9с с электродвигателями мощностью 7,5 кВт. Диаметр рабочего колеса 168 мм. Подача 30-45 м?/час при полном напоре 34,8-27 м и высоте всасывания 7-6 м. | Поселок городского типа Калевала, улица Советская, дом 26а |
20.3 Судоходные шлюзы и судоподъемные устройства, другие сооружения и устройства, в том числе не входящие в состав гидроузлов Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ, оказывающие влияние на режим использования водных ресурсов водохранилища или накладывающие определенные ограничения на режим регулирования уровней воды в водохранилищах, в составе гидроузлов и на акваториях водохранилищ отсутствуют.
V. Основные параметры водохранилищ
21. В качестве характерных (нормативных) уровней воды в водохранилищах выступают уровни воды в верхнем бьефе у плотины гидроузла водохранилища, а для Юшкозерского водохранилища - средний уровень Юшкозерского водохранилища в озерной части по водомерным постам Калевала и Луусалми.
Характерные уровни Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ:
Наименование параметра водохранилища | Единица измерения | Водохранилище | |||
---|---|---|---|---|---|
Юшкозерское | Кривопорожское | Подужемское | Путкинское | ||
Нормальный подпорный уровень (НПУ) | м | 103,00 | 69,00 | 40,00 | 28,00 |
Уровень мертвого объема (далее - УМО) | м | 100,30 | 68,00 | 39,00 | 27,50 |
Форсированный подпорный уровень (далее - ФПУ) | м | 103,15 | 69,00 | 40,00 | 28,50 |
Уровень обязательной предполоводной сработки (далее - УОПС) | м | 101,30 (100,50) | 68,00 | 39,00 | 27,50 |
Для Юшкозерского водохранилища при прогнозе многоводного половодья обеспеченностью 1 и менее % предусмотрен уровень обязательной предполоводной сработки 100,50 м.
22. Топографические характеристики водохранилищ на р. Кеми:
Наименование параметра водохранилища | Единица измерения | Водохранилище | |||
---|---|---|---|---|---|
Юшкозерское | Кривопорожское | Подужемское | Путкинское | ||
1.Площадь зеркала: | км? | ||||
при НПУ | 655 | 70,4 | 12,0 | 6,4 | |
при УОПС | 434 | 64,4 | 10,2 | 6,3 | |
при УМО | 408 | 64,4 | 10,2 | 6,3 | |
при ФПУ | 669 | 70,4 | 12,0 | 6,6 | |
2.Объем: | млн. м? | ||||
при НПУ | 1566 | 566 | 23,8 | 49,0 | |
при УОПС | 731 | 499 | 12,8 | 46,0 | |
при УМО | 312 | 499 | 12,8 | 46,0 | |
при ФПУ | 1671 | 566 | 23,8 | 52,4 | |
- полезный (НПУ-УМО) | 1254 | 67,0 | 11,0 | 3,0 | |
- предпаводковой сработки | 1159 | 67,0 | 11,0 | 3,0 | |
- объем форсировки | 105 | 0,0 | 0,0 | 3,4 |
Кривые объемов и площадей зеркала водохранилищ на р. Кеми приведены в приложениях: Приложение N 15 к настоящим Правилам - кривые объемов и площадей Юшкозерского водохранилища, Приложение N 16 к настоящим Правилам - кривые объемов и площадей Кривопорожского водохранилища, Приложение N 17 к настоящим Правилам - кривые объемов и площадей Подужемского водохранилища, Приложение N 18 к настоящим Правилам - кривые объемов и площадей Путкинского водохранилища.
Интерполяционная таблица Юшкозерского водохранилища приведена в Приложении N 19 к настоящим Правилам, интерполяционная таблица Кривопорожского водохранилища приведена в Приложении N 20 к настоящим Правилам, интерполяционная таблица Подужемского водохранилища приведена в Приложении N 21 к настоящим Правилам, интерполяционная таблица Путкинского водохранилища приведена в Приложении N 22 к настоящим Правилам.
23. Состав и максимальная пропускная способность водопропускных сооружений гидроузлов водохранилищ на р. Кеми:
Водосбросное сооружение | Гидроузел | |||
---|---|---|---|---|
Юшкозерский | Кривопорожский | Подужемский | Путкинский | |
Количество водопропускных отверстий и турбин | ||||
Водосброс | 2 | 2 | 2 | 2 |
Турбины ГЭС | 2 | 4 | 2 | 3 |
Максимальный расход при НПУ, м?/с | ||||
Водосброс: 1 отверстие всего | 247 494/450 | 470 940 | 735/565 1470/1130 | 592 1184 |
Турбины ГЭС: 1 турбина всего | 121 242 | 194 776 | 270 540 | 162 486 |
Суммарная: | 736/450 | 1716 | 2010/1670 | 1670 |
Максимальный расход при ФПУ, м?/с | ||||
Водосброс: 1 отверстие всего | 260 520/450 | 470 940 | 735/565 1470/1130 | 592 1184 |
Турбины ГЭС: 1 турбина всего | 121 242 | 194 776 | 270 540 | 162 486 |
Суммарная: | 762/450 | 1716 | 2010/1670 | 1670 |
Пропускная способность гидроузлов имеет ограничения (указаны в знаменателе):
- гидроузел Юшкозерского водохранилища по условию водопропускной способности нижнего бьефа гидроузла - 450 м?/с;
- гидроузел Подужемского водохранилища - 1670 м3/с (ограничена пропускная способность водосброса - 1130 м?/с);
- гидроузел Путкинского водохранилища - 1670 м/с (ограничена пропускной способности водосброса - 1184 м?/с.
24. Характерные расходы воды в нижнем бьефе гидроузлов водохранилищ на р. Кеми:
Наименование параметра | Единица измерения | Гидроузел | |||
---|---|---|---|---|---|
Юшкозерский | Кривопорожский | Подужемский | Путкинский | ||
Расчетный средний многолетний расход воды | м?/с | 110 | 241 | 271 | 279 |
Расчетный среднемесячный расход воды 95 % обеспеченности (по многолетнему ряду) | м?/с | 80,2 | 148 | 169 | 188 |
Расчетный максимальный расход воды: обеспеченностью 3%, обеспеченностью 1%, обеспеченностью 0,5%, обеспеченностью 0,1% | м?/с | 242/450 450 450 450 | 766/959 885 910 1168 | 1159/1230 1223 1265 1522 | 1159/1230 1223 1265 1522 |
Расчетный максимальный среднедекадный расход воды: обеспеченностью 3%, обеспеченностью 0,5% | м?/с | 415 450 | 883 835 | 1105 1184 | 1105 1184 |
Минимальный среднемесячный расход воды в нижнем бьефе гидроузла по сезонам года обеспеченностью 95%: - лето (май - октябрь) - зима (ноябрь - апрель) - год | м?/с | 30,0 99,0 30,0 | 101 145 114 | 114 153 128 | 114 153 128 |
Минимальный среднесуточный расход воды: - лето (май - октябрь) - зима (ноябрь - апрель) | м?/с | 30/1,0 15,4/1,0 | 96,0 40,0 | 60 | 60 |
Базовый (минимальный внутрисуточный) расход воды | м?/с | 1,0 | 1,0 | 1,0 | 60 |
Максимальный по условиям незатопления | м?/с | 450 | - | - | 1500 |
Для расчетного максимального расхода обеспеченностью 3% приведены данные в числителе - при предполоводной сработке Юшкозерского водохранилища до отметки 100,50 м, в знаменателе - при предполоводной сработке Юшкозерского водохранилища до отметки 101,3 м. Для расчетных максимальных расходов обеспеченностью 1%, 0,5% и 0,1% приведены данные при предполоводной сработке Юшкозерского водохранилища до отметки 100,50 м.
Минимальный среднесуточный расход воды и базовый (минимальный внутрисуточный) расход воды из Юшкозерского водохранилища приняты с учетом фактического режима работы за период эксплуатации в период весеннего половодья и дождевых паводков, когда санитарный расход принят равным фильтрационному расходу (1,0 м?/с).
25. Расчетные уровни воды в нижнем бьефе гидроузлов водохранилищ на реке Кемь:
Наименование параметра | Единица измерения | Гидроузел | |||
---|---|---|---|---|---|
Юшкозерский | Кривопорожский | Подужемский | Путкинский | ||
Уровень воды при среднемноголетнем расходе воды | м БС | 90,75 | 40,00 | 28,00 | 5,85 |
Уровень воды при среднемесячном расходе воды 95% обеспеченности | м БС | 90,55 | 39,00 | 27,50 | 5,55 |
Уровень воды при минимальном среднесуточном расходе воды | м БС | 89,50 | 39,00 | 27,50 | 4,30 |
Уровень воды при пропуске максимальных расчетных расходов воды: 3,0 % обеспеченности, 0,5 % обеспеченности | м БС | 92,47 92,47 | 42,00 41,90 | 28,10 28,15 | 7,73 7,89 |
Уровни нижнего бьефа Кемских ГЭС показаны в створах выходов отводящих каналов.
График связи уровней воды в нижнем бьефе с расходами Юшкозерской ГЭС приведен в Приложении N 23 к настоящим Правилам. График связи уровней воды в нижнем бьефе с расходами Кривопорожской ГЭС приведен в Приложении N 24 к настоящим Правилам. График связи уровней воды в нижнем бьефе с расходами Путкинской ГЭС приведен в Приложении N 25 к настоящим Правилам.
26. Основные показатели использования водных ресурсов водохранилищ Главным назначением водохранилищ на р. Кемь является выработка электроэнергии.
26.1 Основные водноэнергетические характеристики ГЭС на р. Кеми:
Наименование показателя | Единица измерения | ГЭС | Сумма | |||
---|---|---|---|---|---|---|
Юшкозерская | Кривопорожская | Подужемская | Путкинская | |||
Напоры (нетто) | ||||||
Максимальный | м | 12,7 | 29,9 | 12,5 | 24,1 | 79,3 |
Расчетный по мощности | 8,5 | 26,0 | 10,7 | 20,1 | 65,3 | |
Минимальный | 8,2 | 25,3 | 10,7 | 18,8 | 63,0 | |
Среднемноголетний расчетный в том числе: | 11,3 | 28,2 | 12,0 | 22,2 | 71,9 | |
летний (V - X) | 10,8 | 28,2 | 12,0 | 22,3 | 71,1 | |
зимний (XI - IV) | 11,8 | 28,1 | 12,0 | 22,2 | 70,9 | |
Количество агрегатов и мощность | ||||||
Число агрегатов | штук | 2 | 4 | 2 | 3 | |
Мощность установленная: | ||||||
- 1 агрегата | МВт | 9 | 45 | 24 | 28 | |
- ГЭС | 18 | 180 | 48 | 84 | 330 | |
Мощность гарантированная обеспеченностью 95% | ||||||
- среднезимняя (XI-IV) | МВт | 8,9 | 35,4 | 16,0 | 30,2 | 90,5 |
- годовая | 3,1 | 28,2 | 13,3 | 25,4 | 70,0 | |

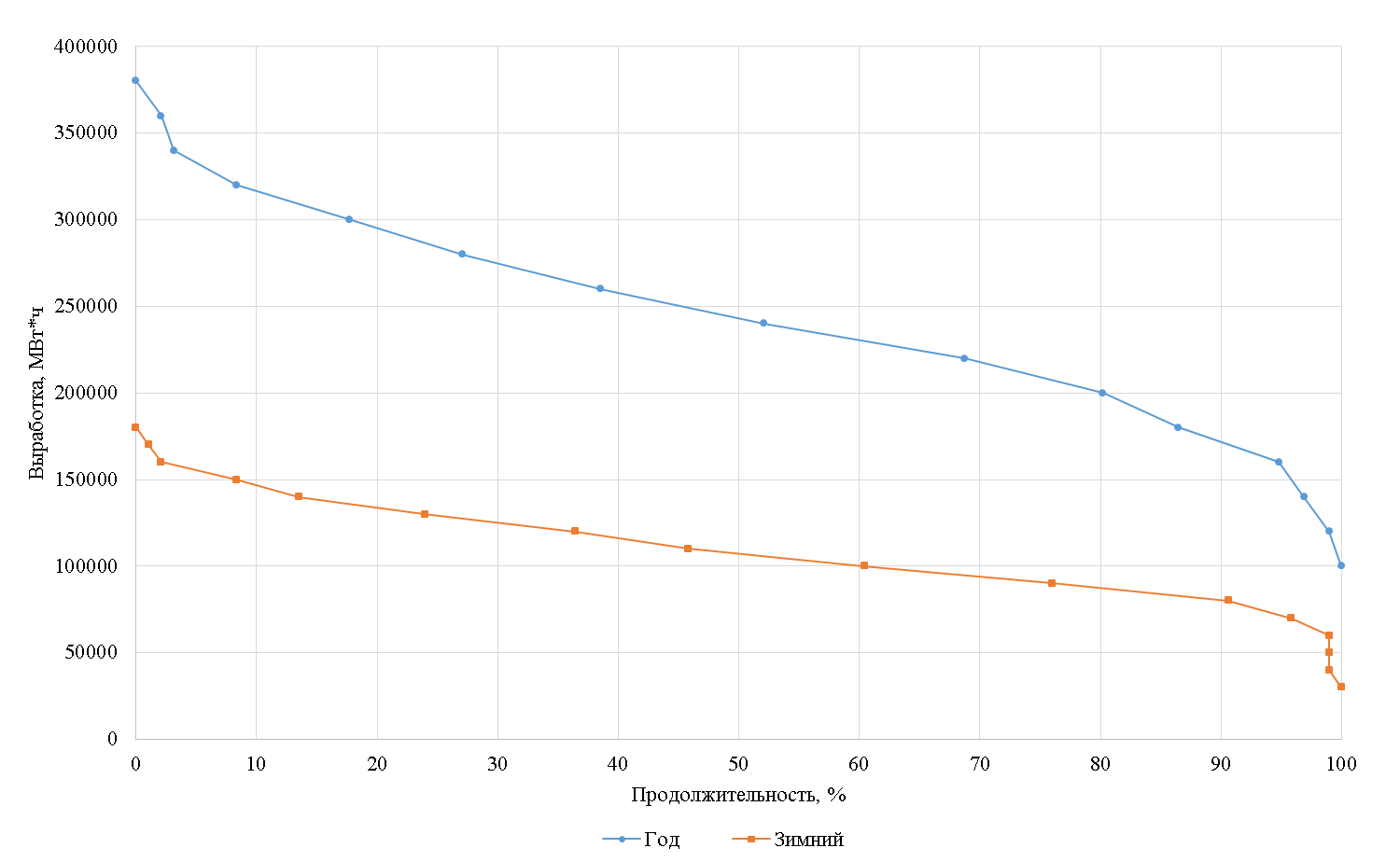

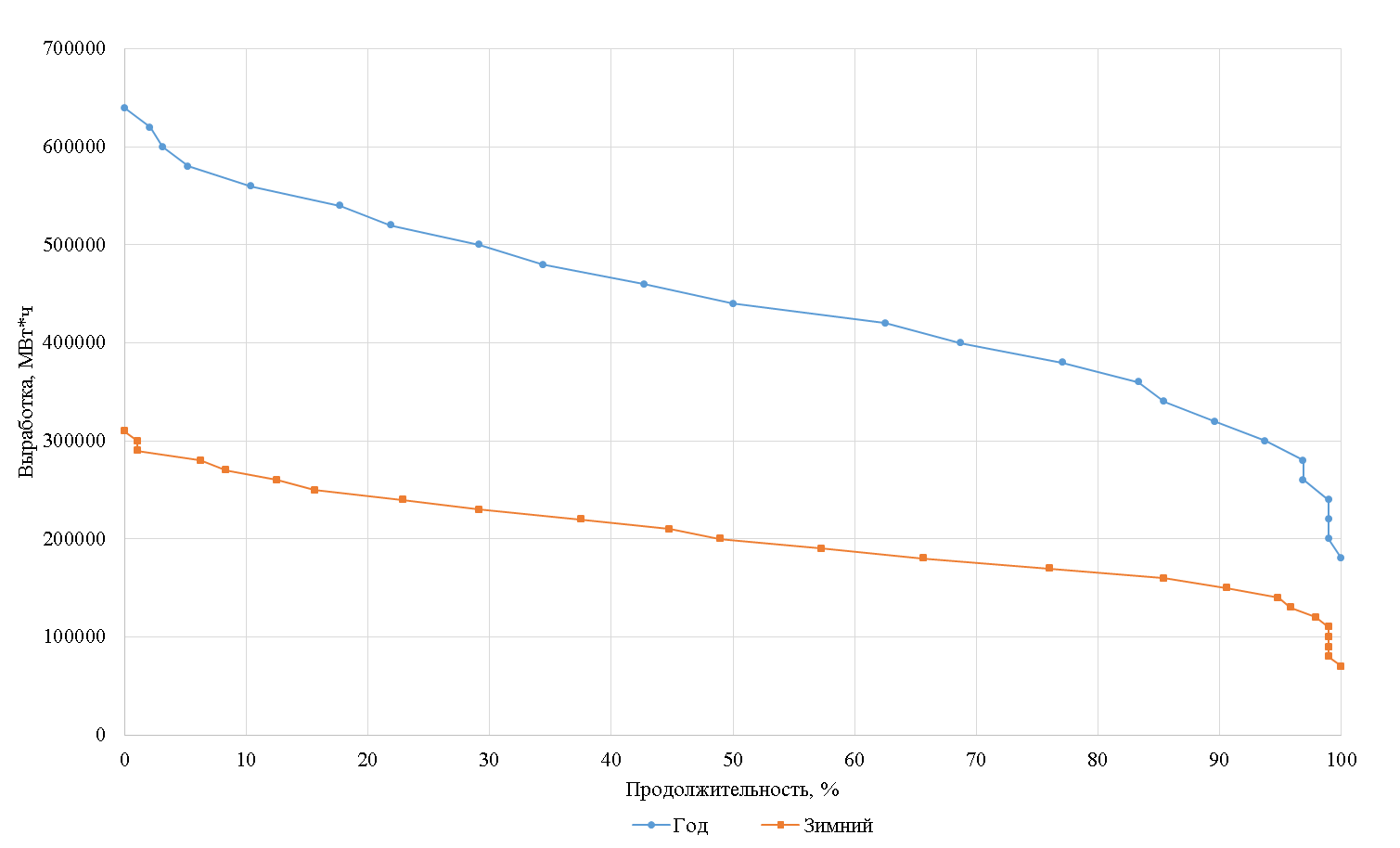

Годовая выработка электроэнергии | ||||||
Средняя многолетняя в том числе: | млн. КВт*ч | 89 | 521 | 245 | 444 | 1299 |
- зимняя | 54 | 237 | 110 | 203 | 605 | |
- максимальная годовая | 131 | 788 | 369 | 637 | 1911 | |
- минимальная годовая | 31 | 215 | 100 | 190 | 536 | |
Коэффициент использования стока | - | 0,99 | 0,99 | 0,99 | 0,96 | 0,98 |
Перераспределение стока с целью получения максимальной энергоотдачи в зимний период достигается сработкой накопленных в весенне-летний период запасов воды из Юшкозерского водохранилища.
26.2 Суммарный забор свежей воды из поверхностных источников в бассейне четырех водохранилищ на р. Кеми (для промышленных нужд, коммунального хозяйства, рыбоводства) составляет 28,42 млн. м?/год. Общий объем сброса сточных вод в природные водные объекты составляет 21,04 млн. м?/год. Величина безвозвратного водопотребления равна 7,38 млн. м?/год.
Объемы водозабора и сбросов сточных вод по водохозяйственным участкам в бассейне р. Кемь:
Водохозяйственный участок, бассейн водохранилища | Водозабор, млн. м? | Водоотведение, млн. м? | Безвозвратное водопотребление, млн. м? |
---|---|---|---|
02.02.00.008 (Юшкозерское) | 0,06 | 0,06 | 0 |
02.02.00.009 (Кривопорожское) | 21,99 | 20,84 | 1,15 |
02.02.00.010 01 (Подужемское | 0 | 0 | 0 |
02.02.00.010 02 (Путкинское) | 6,37 | 0,14 | 6,23 |
Всего по бассейну | 28,42 | 21,04 | 7,38 |
26.3 Рыбное хозяйство. Водохранилища на р. Кемь (Юшкозерское, Кривопорожское, Подужемское, Путкинское) являются водными объектами рыбохозяйственного значения и используются в целях спортивного и любительского рыболовства, рыболовства в научно-исследовательских и контрольных целях, аквакультуры (рыбоводства). Юшкозерское водохранилище может использоваться для промышленного рыболовства, в его акватории осуществляется деятельность по выращиванию форели.
В нижних бьефах водохранилищ на р. Кемь расположены нерестилища сига (пресноводная жилая форма), который относится к ценным видам рыб; в нижнем бьефе Путкинского водохранилища находятся места нереста атлантического лосося (семги), которые локализованы до плотины Путкинского гидроузла.
27. Среднемноголетний укрупненный водный баланс Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ по многолетнему ряду в годовом разрезе представлен ниже.
Среднемноголетний укрупненный баланс Юшкозерского водохранилища:
Элемент баланса | Объем, млн.м? | Расход, м?/с |
---|---|---|
Приходная часть баланса | ||
Приток к водохранилищу полезный | 3437 | 109 |
Осадки на зеркало водохранилища (даны информационно - они учтены в полезном притоке) | 355 | 11,3 |
Всего приход: | 3437 | 109 |
Расходная часть баланса | ||
Безвозвратное водопотребление | 0 | 0 |
Потери на испарение с водохранилища (даны информационно - они учтены в полезном притоке) | 276 | 8,8 |
Пропуск воды в нижний бьеф в том числе: | 3434 | 109 |
через турбины ГЭС | 3396 | 108 |
в том числе экологический попуск | 946 | 30,0 |
через водосброс | 6,3 | 0,2 |
фильтрация | 31,5 | 1,0 |
Всего расход: | 3434 | 109 |
Сток в створе плотины Юшкозерского водохранилища | ||
Сток в нижний бьеф | 3434 | 109 |
Невязка баланса | 3,0 | 0,1 |
Среднемноголетний укрупненный баланс Кривопорожского водохранилища:
Элемент баланса | Объем, млн.м? | Расход, м?/с |
---|---|---|
Приходная часть баланса | ||
Приток к водохранилищу полезный, в том числе: | 7919 | 251 |
Сброс с Юшкозерского гидроузла | 3434 | 109 |
Боковой приток | 4484 | 142 |
Осадки на зеркало водохранилища (даны информационно - они учтены в полезном притоке) | 38,2 | 1,2 |
Всего приход: | 7919 | 252 |
Расходная часть баланса | ||
Безвозвратное водопотребление | 1,15 | 0,04 |
Потери на испарение с водохранилища (даны информационно - они учтены в полезном притоке) | 29,7 | 0,9 |
Пропуск воды в нижний бьеф в том числе: | 7824 | 248 |
через турбины ГЭС | 7821 | 248 |
в том числе экологический попуск | 1261 | 40 |
через водосброс | 0 | 0 |
фильтрация | 3,15 | 0,1 |
Всего расход: | 7926 | 251 |
Сток в створе плотины | ||
Сток в нижний бьеф | 7925 | 251 |
Невязка баланса | -7,5 | -0,2 |
Среднемноголетний укрупненный баланс Подужемского водохранилища:
Элемент баланса | Объем, млн.м? | Расход, м?/с |
---|---|---|
Приходная часть баланса | ||
Приток к водохранилищу полезный, в том числе: | 8925 | 283 |
Сброс с Кривопорожского гидроузла | 7925 | 251 |
Боковой приток | 1000 | 31,7 |
Осадки на зеркало водохранилища (даны информационно - они учтены в полезном притоке) | 6,5 | 0,2 |
Всего приход: | 8925 | 283 |
Расходная часть баланса | ||
Безвозвратное водопотребление | 0,0 | 0 |
Потери на испарение с водохранилища (даны информационно - они учтены в полезном притоке) | 5,06 | 0,16 |
Пропуск воды в нижний бьеф в том числе: | 8934 | 283 |
через турбины ГЭС | 8704 | 276 |
в том числе экологический попуск | 1892 | 60 |
через водосброс | 227 | 7,2 |
фильтрация | 3,15 | 0,1 |
Всего расход: | 8934 | 283 |
Сток в створе плотины | ||
Сток в нижний бьеф | 8934 | 283 |
Невязка баланса | -9,5 | -0,3 |
Среднемноголетний укрупненный баланс Путкинского водохранилища:
Элемент баланса | Объем, млн.м? | Расход, м?/с |
---|---|---|
Приходная часть баланса | ||
Приток к водохранилищу полезный, в том числе: | 8934 | 283 |
Сброс с Подужемского гидроузла | 8934 | 283 |
Боковой приток | 0,0 | 0,0 |
Осадки на зеркало водохранилища (даны информационно - они учтены в полезном притоке) | 3,47 | 0,1 |
Всего приход: | 8934 | 283 |
Расходная часть баланса | ||
Безвозвратное водопотребление | 6,09 | 0,2 |
Потери на испарение с водохранилища (даны информационно - они учтены в полезном притоке) | 2,70 | 0,1 |
Пропуск воды в нижний бьеф в том числе: | 8928 | 283 |
через турбины ГЭС | 8578 | 272 |
в том числе экологический попуск | 1892 | 60 |
через водосброс | 347 | 11 |
фильтрация | 3,15 | 0,1 |
Всего расход: | 8934 | 283 |
Сток в створе плотины | ||
Сток в нижний бьеф | 8928 | 283 |
Невязка баланса | 0,2 | 0,0 |
Коэффициент использования стока водохранилищами на р.Кемь составит 0,98.
28. Характеристики максимальных расходов и уровней воды в нижнем бьефе гидроузла водохранилища при пропуске половодий и паводков, характеристики максимальных расходов и уровней воды в верхнем бьефе гидроузла водохранилища.
Результаты расчетов пропуска расходов половодий вероятностью превышения 3% и 0,5% через сооружения гидроузлов водохранилищ на р. Кемь (для III класса):
Наименование показателя | Гидроузел | |||||||
---|---|---|---|---|---|---|---|---|
Юшкозерский | Кривопорожский | Подужемский | Путкинский | |||||
Вероятность превышения, % | ||||||||
3 | 0,5 | 3 | 0,5 | 3 | 0,5 | 3 | 0,5 | |
Максимальные расходы, м?/с | ||||||||
Боковой приток | 670 | 807 | 837/959 | 910 | 1159/1230 | 1265 | 1159/1230 | 1265 |
Сбросные расходы, м?/с, в том числе | ||||||||
Расходы через ГЭС | 242 | 242 | 766 | 766 | 540 | 540 | 486 | 486 |
Водосброс | 0/208 | 208 | 0/193 | 134 | 619/690 | 725 | 619/744 | 779 |
Суммарный в нижнем бьефе | 242/450 | 450 | 766/959 | 900 | 1159/1230 | 1265 | 1159/1230 | 1265 |
Отметка водохранилища, м | ||||||||
Начальная | 100,50/101,30 | 100,50 | 68,00 | 68,00 | 39,00 | 39,00 | 27,50 | 27,50 |
Максимальная | 102,98/103,03 | 103,06 | 69,00 | 69,00 | 40,00 | 40,00 | 28,00 | 28,00 |
Отметка нижнего бьефа, м | ||||||||
Максимальная | 92,47 | 92,47 | 42,00 | 41,90 | 28,10 | 28,15 | 7,73 | 7,89 |

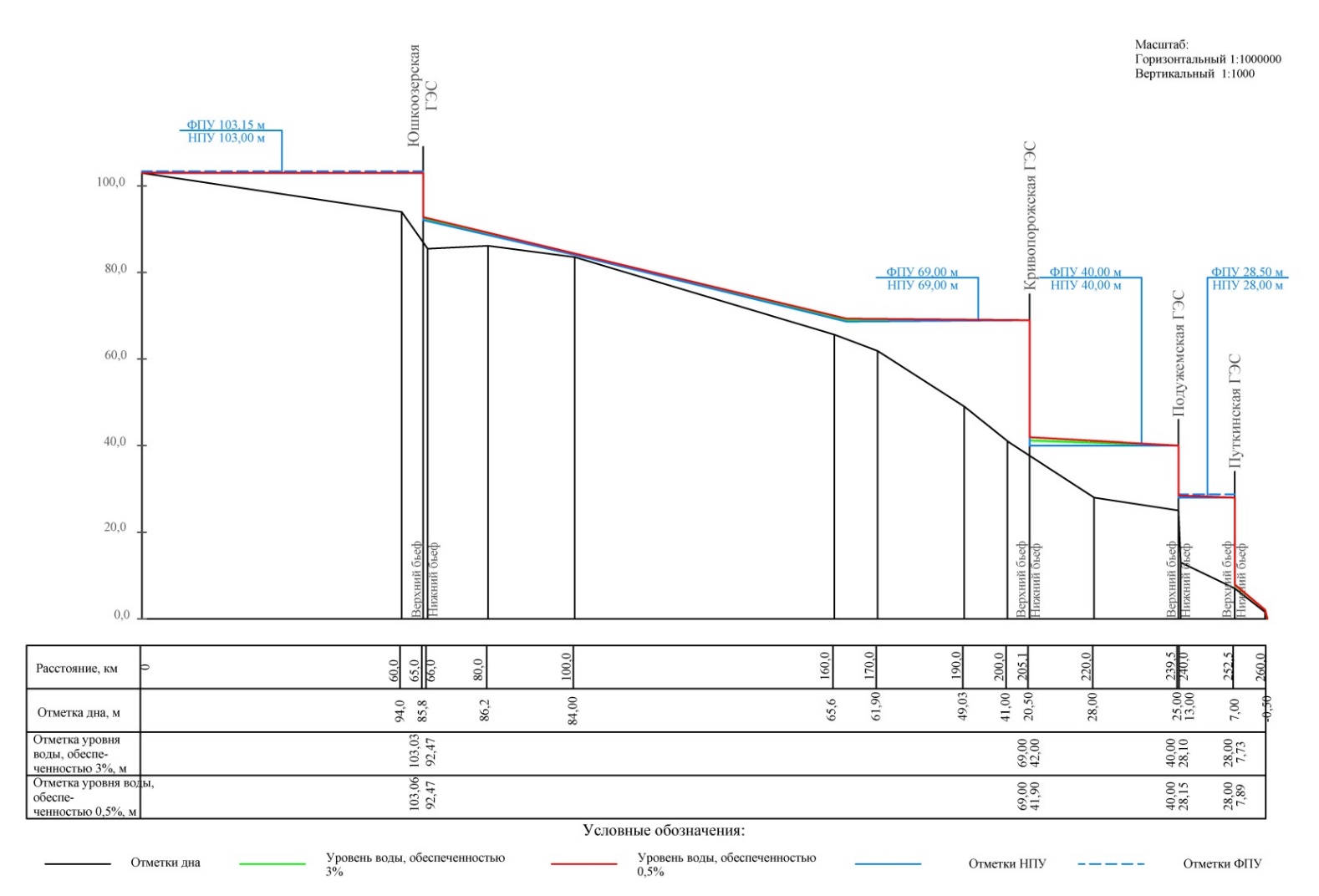

Расчет пропуска половодья вероятностью превышения 3% для гидроузлов на р. Кемь выполнен при предпаводковой сработке гидроузла Юшкозерского водохранилища до отметки 100,50 м (числитель) и до отметки 101,30 м (знаменатель).
VI. Требования по безопасности в верхнем и нижнем бьефах
29. Предельные отметки наполнения и сработки водохранилища, отнесенные к определенным календарным периодам:
Предельная отметка наполнения и сработки водохранилища | Значение уровня воды водохранилища | Календарный период | |||
---|---|---|---|---|---|
Юшкозерское | Кривопорожское | Подужемское | Путкинское | ||
Минимальный допустимый уровень (УМО) | 100,30 | 68,0 | 39,0 | 27,5 | Конец зимней межени средних и маловодных лет |
Нормальный подпорный уровень (НПУ) | 103,00 | 69,0 | 40,0 | 28,0 | Период половодья и паводков |
Максимальный допустимый уровень (ФПУ) | 103,15 | 69,0 | 40,0 | 28,5 | Период пропуска весеннего половодья |
Уровень обязательной предполоводной сработки (УОПС) | 101,30 (100,50) | 68,0 | 39,0 | 27,5 | К началу весеннего половодьем |
Для Юшкозерского водохранилища при прогнозе многоводного половодья обеспеченностью 1 и менее % предусмотрен уровень обязательной предполоводной сработки 100,50 м.
30. Допустимые продолжительности стояния уровней воды превышающих НПУ для Кривопорожского, Подужемского и Путкинского водохранилищ не установлены, для Юшкозерского водохранилища не должны превышать 7 дней.
Регулирование стока должно осуществляться при постоянном контроле за расходами и уровнями на р. Чирко-Кемь у водомерного поста "деревня Юшкозеро". При подъеме уровня на этом водомерном посту до отметок 90,0-90,4 м необходимо уменьшить расходы ГЭС таким образом, чтобы продолжительность стояния уровня выше 90,4 м не превышала 7дней.
31. Допустимые интенсивности подъема уровней верхнего бьефа Юшкозерского, Кривопорожского и Подужемского гидроузлов не установлены, для Путкинского гидроузла интенсивность подъема уровней не должна превышать 30 см/сут.
32. Допустимые интенсивности снижения уровней верхнего бьефа водохранилищ:
- Юшкозерское водохранилище - 0,20 м/сутки;
- Кривопорожское водохранилище - 0,20 м/сутки;
- Подужемское водохранилище - 0,30 м/сутки;
- Путкинское водохранилище - 0,30 м/сутки и 0,60 м/неделю.
В случае возникновения необходимости аварийной сработки Кривопорожского водохранилища рекомендуется выдерживать следующий режим:
- от отметки 69,00 м до отметки 61,00 м - со скоростью ? 1,0 м/сутки;
- от отметки 61,00 м до отметки 58,00 м - со скоростью ? 0,5 м/сутки;
- от отметки 58,00 м до отметки 44,00 м - со скоростью ? 0,3 м/сутки.
33. Максимальные допустимые напоры (сочетания уровней воды в верхнем и нижнем бьефе), действующие на водоподпорные и водопропускные сооружения, их гидромеханическое и гидроэнергетическое оборудование:
- Юшкозерская ГЭС - 12,7 м;
- Кривопорожская ГЭС - 29,9 м;
- Подужемская ГЭС - 12,5 м;
- Путкинская ГЭС - 24,1 м.
34. Минимальные допустимые напоры по условиям работы гидромеханического и гидроэнергетического оборудования:
- Юшкозерская ГЭС - 8,2 м;
- Кривопорожская ГЭС - 25,3 м;
- Подужемская ГЭС - 10,7 м;
- Путкинская ГЭС - 18,8 м.
35. Максимальные допустимые расходы через отдельные водопропускные сооружения гидроузла водохранилища и их допустимые сочетания, определяемые из условий оптимального гидравлического режима работы сооружений и гашения водной энергии, а также характеристик приточных расходов:
- для гидроузла Юшкозерского водохранилища по условию водопропускной способности нижнего бьефа суммарный сбросной расход не должен превышать 450 м?/с;
- для гидроузла Кривопорожского водохранилища сбросной расход через агрегаты ГЭС - 776 м?/с, через водосброс - 940 м?/с;
- величина попуска через Подужемскую ГЭС должна быть увязана с пропускной способностью Путкинской ГЭС, так как расход через агрегаты Подужемской ГЭС (540 м3/с) несколько больше Путкинской ГЭС (486 м3/с). Пропускная способность водосброса Подужемской ГЭС ограничена 1130 м3/с;
- пропускная способность водосброса Путкинской ГЭС ограничена 1184 м?/с.
36. Допустимые, рекомендуемые и запрещенные схемы маневрирования затворами водопропускных сооружений приведены в Разделе IV настоящих Правил.
37. Максимально допустимые отметки уровней воды в нижних бьефах гидроузлов по условиям незатопления систем вентиляции и энергоснабжения, собственно помещений сооружений гидроузлов, его оборудования, размещенного на внешних площадках, а также служебно-технических корпусов управления гидроузлами:
- Юшкозерское водохранилище - 92,50 м;
- Кривопорожское водохранилище - 43,40 м;
- Подужемское водохранилище - 28,10 м;
- Путкинское водохранилище - 8,55 м.
38. Максимальные уровни воды у плотин гидроузлов, обеспечивающие неподтопление объектов и территорий по длине водохранилища при пропуске максимальных расходов расчетной обеспеченности:
- Юшкозерское водохранилище - 103,00 м;
- Кривопорожское водохранилище - 69,00 м;
- Подужемское водохранилище - 40,00 м;
- Путкинское водохранилище - 28,50 м.
При пропуске высоких половодий (паводков) превышение НПУ верхних бьефов гидроузлов допускается только при полностью открытых затворах всех водосбросных отверстий и при обязательном использовании всех гидротурбин. При снижении притока воды водохранилище должно срабатываться до НПУ в кратчайшие технически возможные сроки.
39. Максимально допустимые интенсивности сработки водохранилищ в зимний период из условия обеспечения сохранности сооружений на берегах водохранилищ, устойчивости самих берегов из-за изменений фильтрационных потоков и ледовых нагрузок на берега и сооружения не определены. Необходимо постоянно контролировать состояние откосов сооружений и берегов.
40. Максимальные допустимые зарегулированные расходы сброса воды в нижний бьеф гидроузлов водохранилищ (и соответствующие им уровни воды на протяжении затрагиваемого участка водотока в нижнем бьефе) по условиям незатопления и неподтопления населенных пунктов, хозяйственных объектов и территорий:
- пропускная способность гидроузла Юшкозерского водохранилища ограничена (450 м?/с) по условию водопропускной способности нижнего бьефа гидроузла;
- пропускная способность гидроузла Кривопорожского водохранилища не ограничена;
- пропускная способность водосброса гидроузла Подужемского водохранилища ограничена (1130 м?/с) по условиям пропускной способности водосброса Путкинской гидроузла;
- пропускная способность водосброса гидроузла Путкинского водохранилища ограничена пропускной способностью отводящего канала (1184 м?/с).
41. Максимальные контрольные отметки уровней воды нижнего бьефа в зимний период, определяющие условия незатопления и неподтопления населенных пунктов: на Кривопорожском водохранилище в зимний период по условиям устойчивой работы водозабора поселка городского типа Кривой Порог и исключения возможности образования шуги минимальная отметка воды не должна быть ниже 67,50 м.
Гидроузел Путкинского водохранилища в шугоопасный период (ноябрь-февраль) должен работать в ровном режиме во избежание скопления шуги на Морском пороге и подтопления близлежащих территорий и домов в городе Кемь. По условиям устойчивой работы водозаборных сооружений города Кемь в подводящем канале Путкинского гидроузла минимальная отметка воды не должна быть ниже 27,50 м.
Максимальные контрольные отметки уровней воды нижнего бьефа в зимний период для гидроузлов Юшкозерского и Подужемского водохранилищ не установлены.
42. Требования и ограничения для обеспечения безопасности территорий, занятых населенными пунктами, сельскохозяйственными угодьями, хозяйственными объектами:
- для обеспечения незатопления территории и сельскохозяйственных угодий деревни Юшкозеро уровни воды по водомерному посту "деревня Юшкозеро" не должны превышать следующие отметки: к 15 июня - 90,50 м, а к 1 июля - 90,00 м. Регулирование стока на Юшкозерском водохранилище должно осуществляться при постоянном контроле за расходами и уровнями на р. Чирко-Кемь у водомерного поста "деревня Юшкозеро". При подъеме уровней на водомерном посту до отметки 265 см (91,00 м) (уровень неблагоприятных явлений (далее - НЯ) на водомерном посту "деревня Юшкозеро") необходимо уменьшать расходы гидроузла Юшкозерского водохранилища таким образом, чтобы уменьшить негативное влияние на уровни в нижнем бьефе Юшкозерского гидроузла с целью предотвращения (или уменьшения) подтоплений в деревне Юшкозеро, а при превышении отметки 91,00 м снизить сбросные расходы Юшкозерского гидроузла до 0 м?/с (при условии непревышения отметки НПУ Юшкозерского водохранилища);
- при отметке верхнего бьефа Кривопорожского водохранилища 66,00 м нарушается работа водозабора поселка Кривой порог;
- для Подужемского водохранилища -не установлены.;
- суточное регулирование на Путкинской ГЭС должно производиться с учетом ограничений, налагаемых условиями бесперебойной работы насосной станции водозабора железной дороги в городе Кемь: не менее 130 м3/с, в исключительных случаях не менее 60 м3/с в маловодный год. По условиям не подтопления и не затопления территории населенных пунктов в нижнем бьефе Путкинского гидроузла в зимний период при ледоставе работает в ровном графике для исключения нарушения ледостава и образования зажорных явлений на пороге Морской.
43. Согласно статье 67.1 Водного кодекса Российской Федерации*(4) в границах зон затопления, подтопления запрещается строительство объектов капитального строительства, не обеспеченных сооружениями и (или) методами инженерной защиты территорий и объектов от негативного воздействия вод. Порядок установления, изменения и прекращения существования зон затопления, подтопления установлен Положением о зонах затопления, подтопления, утвержденным постановлением Правительства Российской Федерации от 18 апреля 2014 г. N 360 "О зонах затопления, подтопления"*(5).
VII. Водопользование и объемы водопотребления
44. Энергетика
Гидроэлектростанции на реке Кемь выполняют в Единой энергетической системе России следующие функции:
Юшкозерская ГЭС:
- генерация активной и реактивной мощности и выработка электроэнергии,
- участие в сезонном, суточном и недельном регулировании графиков нагрузки,
- участие в оперативном вторичном регулировании частоты и перетоков активной мощности,
- аварийный резерв мощности системы.
Кривопорожская ГЭС:
- генерация активной и реактивной мощности и выработка электроэнергии,
- участие в суточном и недельном регулировании графиков нагрузки,
- участие в оперативном вторичном регулировании частоты и перетоков активной мощности,
- участие в автоматическом вторичном регулировании частоты и перетоков активной мощности,
- аварийный резерв мощности системы,
- автоматическое противоаварийное управление.
Подужемская ГЭС:
- генерация активной и реактивной мощности и выработка электроэнергии,
- участие в суточном регулировании графиков нагрузки,
- участие в оперативном вторичном регулировании частоты и перетоков активной мощности,
- аварийный резерв мощности системы.
Путкинская ГЭС:
- генерация активной и реактивной мощности и выработка электроэнергии,
- участие в суточном регулировании графиков нагрузки,
- участие в оперативном вторичном регулировании частоты и перетоков активной мощности,
- аварийный резерв мощности системы,
- автоматическое противоаварийное управление.
Расчетная обеспеченность энергетической отдачи Кемских ГЭС принималась равной 95%.
Среднемноголетняя суммарная годовая выработка ГЭС на реке Кемь по расчетному многолетнему ряду составляет 1280 тысяч МВт·ч, в год обеспеченностью 95% - 740 тысяч МВт·ч. Среднемноголетняя суммарная зимняя (ноябрь - апрель) выработка ГЭС на р. Кеми по расчетному многолетнему ряду составит 542 тысяч МВт·ч, в год обеспеченностью 95% - 404 тысяч МВт·ч.
45. Рыбное хозяйство
Наиболее крупным предприятием-водопользователем, представляющим рыбную отрасль, является Федеральное государственное учреждение (далее - ФГУ) "Карелрыбвод" "Кемский рыбоводный завод". Предприятие забирает воду на 12 км от устья р. Кемь, в верхнем бьефе гидроузла Путкинского водохранилища. Величина забора - 5,3 млн. м?/год, что составляет 40,5% от общего количества забора поверхностных вод. Сбрасывает рыбоводный завод столько же, сколько забирает в нижний бьеф водохранилища.
Требования рыбного хозяйства к режиму эксплуатации водохранилищ на реке Кемь:
- в целях обеспечения благоприятных условий естественного воспроизводства водных биоресурсов проводить весенне-летнюю сработку уровня воды в период, исключающий сроки нереста и выклева личинок весенне-нерестующих видов рыб (конец апреля - середина июля);
- в летний период с целью предотвращения нагульных площадей и обеспечения устойчивого развития кормовой базы для ценных видов рыб следует не допускать глубокую сработку водохранилищ (более 1 м);
- осенне-зимнюю сработку уровня воды проводить в период, исключающий сроки нереста осенне-нерестующих видов рыб (октябрь - ноябрь), развития икры и ранних личинок рыб (середина октября - май);
- в период устойчивого ледостава не допускать колебаний уровня воды в водохранилищах с целью предотвращения образования многослойного ледового покрова, увеличивающего в весенний период сроки распаления льда, как следствие приводящего к увеличению сроков прогрева воды и снижению уровня развития кормовой базы, а также обмерзания нерестилищ сига на мелководьях.
В нижнем бьефе Юшкозерского водохранилища понижение уровней в весенний период компенсируется интенсивным подъемом уровней в устье р. Чирко-Кемь с началом снеготаяния и поступлением паводочных вод еще до начала нерестовых миграций весенне-нерестующих видов рыб.
Величина расчетной обеспеченности по числу бесперебойных лет для рыбного хозяйства - 80%.
46. Водоснабжение (питьевое, хозяйственно-бытовое, промышленное)
Основными водопользователями с изъятием стока на рассматриваемой территории являются: предприятия промышленного и коммунального хозяйства, рыбоводство и другие отрасли.
Суммарный годовой забор свежей воды из поверхностных источников на современном уровне в целом по бассейну водохранилищ составляет 28,42 млн. м3 (2021 г.). Распределение объемов водопользования по водохозяйственным участкам представлено в таблице Раздела 26.2 Настоящих Правил.
Отрасль жилищно-коммунального хозяйства является основным потребителем с изъятием стока в рассматриваемом бассейне и представлена одним предприятием в водохозяйственном участке 02.02.00.010, филиалы которого расположены в двух населенных пунктах: город Кемь, поселок Кривой Порог, одним предприятием, обслуживающим город Костомукшу в водохозяйственном участке 02.02.00.009, и одним предприятием в границах участка 02.02.00.008, обслуживающим поселок Калевала.
Расчетная обеспеченность водоснабжения по числу бесперебойных лет - 99%.
47. Санитарные попуски
Расчетная обеспеченность санитарных попусков - 95%. Санитарный попуск из Юшкозерского водохранилища принят равным 30 м3/с. В период весеннего половодья санитарный расход из Юшкозерского водохранилища равен фильтрационному расходу (1,0 м3/с).
VIII. Порядок регулирования режима функционирования водохранилищ
48. Режим использования водных ресурсов водохранилищ назначается исходя из отметок уровня воды у плотин гидроузлов в соответствии с диспетчерскими графиками работы водохранилищ на р. Кемь.
49. Диспетчерский график работы Юшкозерского водохранилища приведен в Приложении N 26 к настоящим Правилам.
Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Юшкозерского водохранилища и времени, разбито на пять режимных зон:
49.1 Зона I - зона неиспользуемого объема водохранилища, расположена ниже УМО. В указанной зоне работа ГЭС останавливается, расход воды в нижний бьеф за счет фильтрации составляет 1 м?/с;
49.2 Зона II - зона перебоев или сниженной, относительно гарантированной, отдачи водохранилища, разделена на две подзоны:
Подзона IIa - подзона сниженной отдачи, равной санитарному попуску с расходами на турбины 30 м3/с.
В этой подзоне в период половодья (май-июнь) при уровнях по водомерному посту "деревня Юшкозеро" 91,0 м и выше выделяется:
Подзона IIa*, в которой расход сброса в нижний бьеф снижается до расхода фильтрации (1 м?/с);
Подзона IIб - подзона сниженной на 10-30% с расходами на турбины в размере 50-90 м3/с (при расходе 50 м3/с мощность ограничена 5 МВт). В среднем сниженная водоотдача составляет 70 м3/с.
Верхней границей этой подзоны является противоперебойная линия;
49.3 Зона III - зона гарантированного режима, расход подачи воды на турбины составляет 90-100 м?/с;
49.4 Зона IV - зона отдач сверх гарантированных (избыточных отдач). В этой зоне выделены две подзоны:
Подзона IVа: подзона с расходами подачи воды на турбины в диапазоне 100-110 м3/с;
Подзона IVб: подзона с расходами подачи воды на турбины в диапазоне 110-242 м3/с;
49.5 Зона V - зона максимальных сбросов. В этой зоне, по условиям безопасности сооружений гидроузла, открываются все водосбросные отверстия. Среднесуточный расход воды через гидроузел составляет 242-450 м?/с. Нижней границей зоны является отметка НПУ, верхней границей этой зоны является отметка ФПУ, который не превышается в условиях любой водности, вплоть до расчетной поверочной.
50. Диспетчерский график работы Кривопорожского водохранилища приведен в Приложении N 27 к настоящим Правилам.
Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Кривопорожского водохранилища и времени, разбито на четыре режимных зоны:
50.1 Зона I - зона неиспользуемого объема водохранилища, расположена ниже УМО. В указанной зоне работа ГЭС останавливается, расход воды в нижний бьеф за счет фильтрации составляет 1 м?/с;
50.2 Зона II - зона гарантированного режима, где назначается гарантированная отдача воды. Зона расположена между отметками УМО и НПУ. В этой зоне расход через гидроузел колеблется в пределах 1,0-776 м?/с, при гарантированном среднесуточном расходе обеспеченностью 95% равном 115 м3/с;
50.3 Зона III - зона отдач сверх гарантированных (избыточных отдач), сбросные расходы через сооружения гидроузла и водосбросные отверстия равны 776-1716 м?/с;
50.4 Зона IV - зона максимальных сбросов. В этой зоне, по условиям безопасности сооружений гидроузла, открываются все водосбросные отверстия. Верхней границей этой зоны является отметка ФПУ, который не превышается в условиях любой водности, вплоть до расчетной поверочной. На Кривопорожском водохранилище форсировка отсутствует - отметка НПУ равна отметке ФПУ и равна 69,00 м БС. Предполоводная сработка осуществляется в течение месяца, сбросные расходы через сооружения гидроузла ГЭС и водосбросные отверстия равны 776-1716 м?/с.
51. Диспетчерский график работы Подужемского водохранилища приведен в Приложении N 28 к настоящим Правилам.
Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Подужемского водохранилища и времени, разбито на четыре режимных зоны:
51.1 Зона I - зона неиспользуемого объема, расположена ниже УМО. В указанной зоне работа ГЭС останавливается, расход воды в нижний бьеф за счет фильтрации составляет 1 м?/с;
51.2 Зона II - зона гарантированного режима, где назначается гарантированная отдача воды. Зона расположена между отметками УМО и НПУ. В этой зоне сбросной расход через ГЭС изменяется в диапазоне от 1,0 до 540 м?/с, при гарантированном среднесуточном расходе обеспеченностью 95% равном 130 м3/с;
51.3 Зона III - зона отдач сверх гарантированных (избыточных отдач), сбросные расходы через сооружения гидроузла ГЭС и водосбросные отверстия равны 540-1670 м?/с;
51.4 Зона IV - зона максимальных сбросов. В этой зоне, по условиям безопасности сооружений гидроузла, открываются все водосбросные отверстия. Верхней границей этой зоны является отметка ФПУ, который не превышается в условиях любой водности, вплоть до расчетной поверочной. В данной зоне расходы сбрасывают через турбины ГЭС и через водосбросные отверстия. Расходы в данной зоне составляют 540-1670 м?/с. Форсировка на Подужемском водохранилище отсутствует: отметка НПУ совпадает с отметкой ФПУ и равна 40,00 м БС.
52. Диспетчерский график работы Путкинского водохранилища приведен в Приложении N 29 к настоящим Правилам.
Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Путкинского водохранилища и времени, разбито на четыре режимных зоны:
52.1 Зона I - зона неиспользуемого объема водохранилища, расположена ниже УМО. Расход сброса через гидроузел равен 60 м?/с по условию водоснабжения города Кемь;
52.2 Зона II - зона гарантированного режима, где назначается гарантированная отдача воды. Зона расположена между отметками УМО и НПУ. В этой зоне сбросной расход через ГЭС изменяется в диапазоне 60-486 м?/с, при гарантированном среднесуточном расходе обеспеченностью 95% равном 130 м3/с;
52.3 Зона III - зона отдач сверх гарантированных (избыточных отдач), сбросные расходы через турбины ГЭС и водосбросные отверстия гидроузла равны 486-1670 м?/с;
52.4 Зона IV - зона максимальных сбросов. В этой зоне, по условиям безопасности сооружений гидроузла, открываются все водосбросные отверстия. Среднесуточный расход воды через гидроузел составляет 486-1670 м?/с. Нижней границей зоны является отметка НПУ, верхней границей этой зоны является отметка ФПУ, который не превышается в условиях любой водности, вплоть до расчетной поверочной.
53. Регулирование режима работы водохранилищ на р. Кемь по диспетчерским графикам осуществляется в соответствии с интервалами регулирования, составляющими одну декаду в период с мая по июль (начинающуюся с 1, 11 и 21 числа каждого календарного месяца) и один календарный месяц в период с августа по апрель.
При интенсивном развитии половодья, а также при прохождении высоких паводков, интервал регулирования может быть сокращен до 1 суток и менее.
54. Режимы работы водохранилищ на р.Кемь по диспетчерским графикам, включая порядок прохождения границ зон и подзон диспетчерских график, назначаются в следующем порядке:
54.1 Сбросные расходы в нижний бьеф (отдача водохранилища) назначаются исходя из расчетного значения уровня воды в водохранилище, по которому регулируется режим, на конец конкретного интервала регулирования таким образом, чтобы средние за интервал значения расходов воды (отдач) были равны соответствующим значениям той зоны диспетчерского графика, в пределах которой окажется расчетная отметка уровня воды в конце интервала регулирования. Таким образом, изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих режимные зоны (подзоны) диспетчерского графика.
В случае если расчетное значение отметки уровня воды на конец интервала регулирования попадает точно на границу зон (подзон) диспетчерского графика, средние за интервал регулирования расходы сброса через гидроузел должен располагаться в пределах значений сбросных расходов, соответствующих режимным зонам (подзонам) графика, разграничиваемым данной линией.
54.2 При назначении режимов работы водохранилищ на поле диспетчерского графика наносится отметка уровня воды у плотины гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона (подзона), в которой начинает работать гидроузел в этот интервал времени.
В соответствии с определенной зоной (подзоной) определяются среднеинтервальные расходы воды в нижний бьеф гидроузла (подачи воды на турбины ГЭС).
Расчет отметки уровня воды на конец интервала регулирования выполняется по заданным расходу в нижний бьеф (расходам подачи воды на ГЭС) и притоку в водохранилище (прогнозному или оценочному).
55. Допустимое на конец расчетного интервала регулирования отклонение отметок уровней воды у плотины гидроузлов водохранилищ от расчетных отметок не должно превышать 5 см (без учета сгонно-нагонных ветровых явлений).
Отклонение фактического среднего расхода в нижний бьеф гидроузлов за прошедший интервал регулирования не должно отличаться от требуемого по диспетчерскому графику более чем на 5%.
В случае, если назначенная отдача водохранилища (при попадании расчетной отметки уровня воды в водохранилище на границу двух зон диспетчерского графика) не соответствует ни одной зоне, отклонение фактического расхода воды в нижний бьеф гидроузла (среднего за прошедший интервал регулирования) от назначенной отдачи должно находиться в пределах допустимых отклонений для зон, по границе которых была назначена отдача.
В случае ожидающегося перехода уровня воды в верхнем бьефе у плотины гидроузла в течение одного интервала регулирования из одной зоны диспетчерского графика в другую, допускается не изменять режим работы водохранилища при условии отклонения расчетной отметки наполнения водохранилища (на конец интервала регулирования) от координаты границы зоны (в соответствии с которой была установлена отдача водохранилища) на величину до ±5 см (без учета сгонно-нагонных ветровых явлений).
При раннем половодье (апрель) допускается работа по диспетчерским условиям мая, сдвинув дату начала половодья на графике к фактической дате начала половодья.
При проведении ремонтов основного оборудования ГЭС и сетевого оборудования, влияющего на режим загрузки ГЭС Кемского каскада, допускается отклонение расхода ГЭС от установленного по диспетчерскому графику работы гидроузла. Допущенное отклонение компенсируется при условии соблюдения требований водопользователей, изложенных в настоящих Правилах.
В целях оптимальной и безаварийной работы энергосистемы Республики Карелия, с учетом фактической гидрологической обстановки и при соблюдении правил использования водных ресурсов водохранилищ на реке Кемь (Юшкозерского, Кривопорожского, Подужемского, Путкинского) допускается разгрузка ГЭС до минимальных значений (вплоть до остановки агрегатов). При этом должен быть обеспечен сброс воды из Путкинского водохранилища не менее минимального попуска (60 м?/с), гарантирующего бесперебойную работу водозабора в городе Кемь.
56. При наличии гидрологических прогнозов притока воды в водохранилища на предстоящий интервал регулирования устанавливается следующий порядок их использования:
- если уровень воды у плотины на начало интервала регулирования находится ниже нижней границы зоны гарантированной отдачи, то принимается нижний предел прогноза притока;
- если уровень воды у плотины на начало интервала регулирования находится выше верхней границы зоны гарантированной отдачи,то принимается верхний предел прогноза притока;
- если уровень воды у плотины на начало интервала регулирования находится в зоне гарантированной отдачи, то принимается среднее значение диапазона прогноза притока.
В соответствии с прогнозируемым началом и объемом притока весеннего половодья производится предпаводковая сработка водохранилищ.
При отсутствии прогнозов притока в водохранилище на предстоящий интервал регулирования, приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествовавшие 10-15 суток.
57. Ограничения на внутрисуточные и внутринедельные изменения режимов работы гидроузлов
Недельное и суточное регулирование Юшкозерского водохранилища в летний период не ограничено.
При уровнях воды Юшкозерского водохранилища от 100,3 до 101,0 м вводится ограничение по мощности (при 100,3 м мощность составляет 5 МВт). При уровнях воды 101,0 м и выше гидроагрегаты Юшкозерской ГЭС работают без ограничений.
Участие Кривопорожской ГЭС в суточном и недельном регулировании графиков нагрузки определяется (кроме незначительной емкости на самом водохранилище) пропускной способностью нижележащих гидроузлов Подужемского и Путкинского водохранилищ.
Суточное регулирование на Путкинской ГЭС должно производиться с учетом ограничений, налагаемых условиями водоснабжения города Кемь: 60 м?/с (бесперебойная работа водозабора насосной станции железной дороги).
58. Перераспределение стока между месяцами и неделями в зимний период (особенно в ноябре и декабре) на Юшкозерском водохранилище должно осуществляться при постоянном контроле за расходами и уровнями на р. Чирко-Кемь у водомерного поста "деревня Юшкозеро". При подъеме уровней на этом водомерном посту до отметок 90,6 м и выше необходимо уменьшать расходы Юшкозерской ГЭС таким образом, чтобы уменьшить негативное влияние на уровни в нижнем бьефе Юшкозерской ГЭС и не превышать, по возможности, уровень неблагоприятных явлений на водомерном посту "деревня Юшкозеро", равный 91,0 м.
В зимний период после сработки водохранилища до отметки 100,5 м БС (ориентировочно - первая половина апреля) Юшкозерская ГЭС может работать с мощностью 5 МВт (расход - 74 м3/с, напор - 8,2 м).
Зимой на всех ГЭС Кемского каскада, в случае забивки водоводов шугой, для предотвращения поломки оборудования и не превышения НПУ, разрешается осуществлять сброс воды через водосброс.
В период установления ледостава в районе города Кемь гидроузлы переходят на работу равномерным расходом воды величиной 200-250 м3/с.
При весеннем вскрытии водохранилищ таяние льда в основном происходит на месте. Весеннее вскрытие и ледоход, должны контролироваться гидротехнической службой гидроузлов с точки зрения защиты всех сооружений от повреждений движущимися льдинами.
59. Особенности в порядке пропуска максимальных расходов (половодья и паводков) через гидроузлы
Перед началом работы водосброса или перед резким изменением сбросных расходов все предприятия и населенные пункты, расположенные ниже гидроузлов по течению реки, должны быть предупреждены об этом в установленном порядке.
О схеме пропуска половодий и паводков должен быть уведомлен АО "СО ЕЭС" Карельское РДУ.
Гидроузел Юшкозерского водохранилища. К началу весеннего периода, как правило, сработка водохранилища должна быть не выше отметки 101,3 м, в многоводные годы обеспеченностью 1 и менее % - не выше отметки 100,50 м, что гарантирует пропуск расчетного для сооружений гидроузла Юшкозерского водохранилища половодья вероятностью превышения 0,5% при отметке 103,15 м и максимальном турбинном расходе 242 м3/с и расходе водосброса 208 м3/с, допустимом по условиям пропуска расчетных половодий через сооружения нижерасположенных гидроузлов.
Открытие водосбросов на гидроузле Юшкозерского водохранилища производится после достижения водохранилищем отметки 103,0 м. При притоке, превышающем пропускную способность агрегатов, водосбросные отверстия рекомендуется открывать постепенно, в соответствии с интенсивностью нарастания притока.
При наполнении водохранилища ниже отметки НПУ режимы работы Юшкозерской ГЭС должны быть установлены таким образом, чтобы,по возможности, исключить (или - уменьшить) превышение над отметкой НЯ, равной 91,00 м БС (265 см), для водомерного поста на р. Чирко-Кеми в деревне Юшкозеро с целью предотвращения подтоплений в деревне Юшкозеро.
Форсировка уровня выше максимальной отметки наполнения допускается только после прохождения основной волны половодья при притоке воды в водохранилище, превышающем контрольный расход 450 м3/с или при пропуске дождевых паводков.
При пропуске расчетных паводков вероятностью превышения 0,1% через сооружения Юшкозерской ГЭС, форсировка в Юшкозерском водохранилище может достигать отметки 103,15 м.
В случае наступления высоких дождевых паводков в августе - сентябре (вероятность превышения менее 10%) при незаполненном водохранилище, попуски из него следует производить при постоянном контроле за уровнями у деревни Юшкозеро. При угрозе превышения НПУ агрегаты Юшкозерской ГЭС работают с полной нагрузкой и открывается водосброс.
Гидроузел Кривопорожского водохранилища. Расчетное половодье вероятностью превышения 0,5% будет проходить через четыре агрегата ГЭС и два отверстия эксплуатации водосброса при отметке наполнения водохранилища равной 69,0 м без форсировки.
В случае остановки одного агрегата пропуск расчетного половодья обеспечивается также без превышения НПУ.
Сработка уровня верхнего бьефа предусмотрена перед паводком только в многоводные годы в пределах 1 м.
Сбросной расход гидроузла Кривопорожского водохранилища в расчетное половодье вероятностью превышения 0,5% должен пропускаться через гидроузел Путкинского водохранилища при работе всех трех агрегатов ГЭС и полностью открытом водосбросе без превышения ФПУ.
Гидроузлы Подужемского и Путкинского водохранилищ. Водосбросные сооружения обеспечивают пропуск через гидроузлы расчетных половодий вероятностью превышения 0,5% при НПУ без форсировок.
Водосбросы открываются при притоке, превышающем расход ГЭС.
Предпаводковая сработка уровня Подужемского водохранилища предусмотрена в пределах 1 м, уровни обычно близки к НПУ. Форсировка уровня Подужемского водохранилища выше НПУ не предусмотрена.
В исключительных случаях пропуск паводка может осуществляться при одном неработающем агрегате. В этом случае половодье вероятностью превышения 0,5% будет пропущено через створ гидроузла Подужемского водохранилища при НПУ равном 40 м, а через створ Путкинского - при форсировке равной уровню 28,50 м.
Пропускная способность водосброса Подужемской ГЭС ограничена значением 1130 м?/с, так как пропускная способность гидроузла Подужемского водохранилища ограничена пропускной способностью гидроузла Путкинского водохранилища (1670 м?/с).
Предпаводковая сработка Путкинского водохранилища предусмотрена в пределах 0,5 м, режим пропуска паводка определяется сбросным расходом гидроузла Подужемского водохранилища.
В период установления ледостава в районе города Кемь гидроузлы переходят на работу равномерным расходом воды величиной 200-250 м3/с.

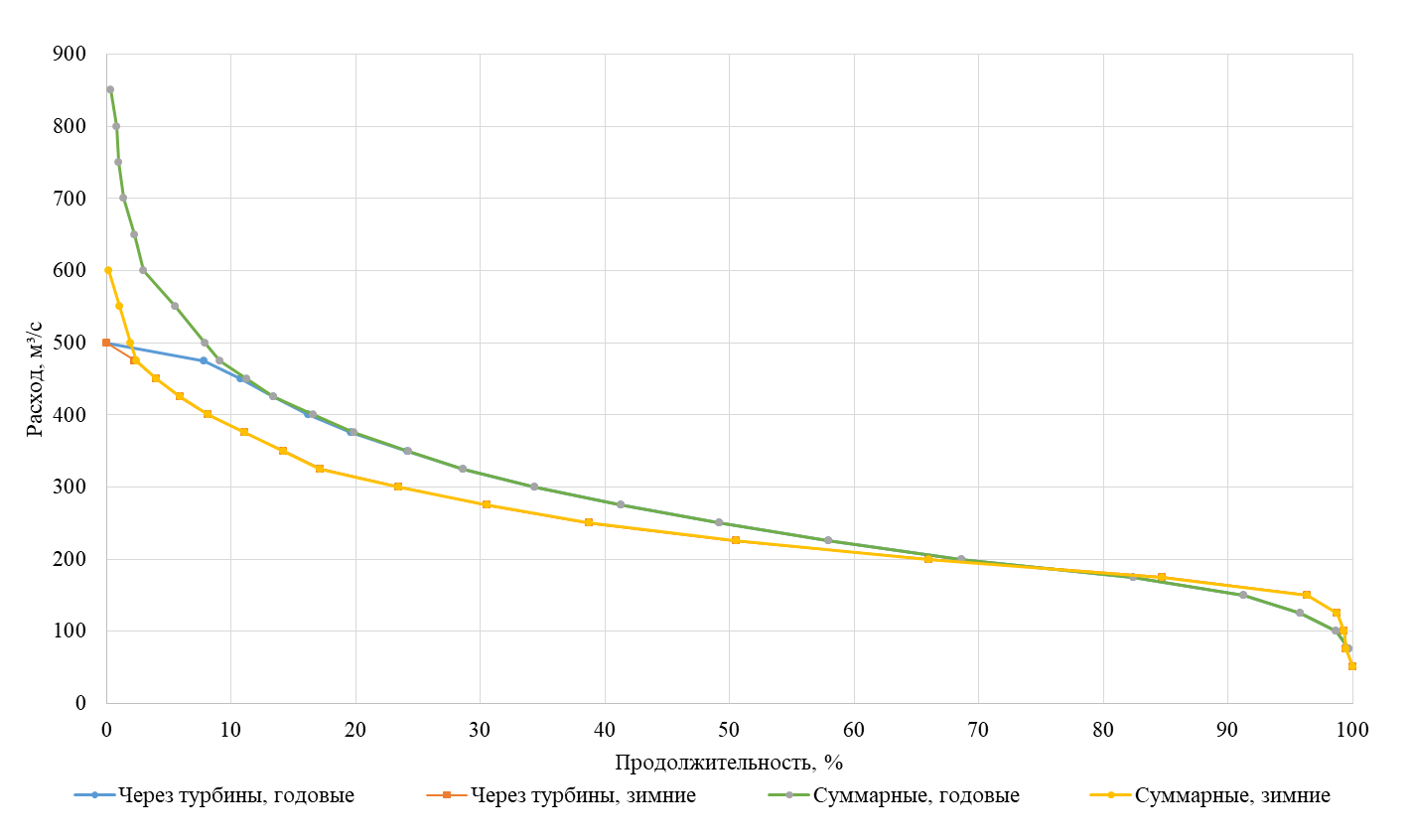

60. Кривые продолжительности основных элементов режимов работы водохранилищ за водохозяйственные годы (V-IV месяцы) и зимний период (XIIV месяцы), соответствующие расчетным интервалам времени в водохозяйственных расчетах, приведены в Приложениях.
60.1 Кривые продолжительности основных элементов режима работы Юшкозерского водохранилища приведены в Приложении N 30 к настоящим Правилам.
60.2 Кривые продолжительности основных элементов режимов работы Кривопорожского водохранилища приведены в Приложении N 31 к настоящим Правилам.
60.3 Кривые продолжительности основных элементов режимов работы Подужемского водохранилища приведены в Приложении N 32 к настоящим Правилам.
60.4 Кривые продолжительности основных элементов режимов работы Путкинского водохранилища приведены в Приложении N 33 к настоящим Правилам.
60.5 Кривые продолжительности суммарных мощностей и объемов выработки электроэнергии Кемского каскада ГЭС за водохозяйственные годы (V-IV месяцы) и зимний период (XI-IV месяцы), соответствующие расчетным интервалам времени в водохозяйственных расчетах приведены в Приложении N 34 к настоящим Правилам.
Расчеты энергетической отдачи по Кемскому каскаду ГЭС по среднемесячным зарегулированным расходам имеющегося 96-летнего ряда притока в водохранилище Юшкозерской ГЭС и боковой приточности к створам Кривопорожской, Подужемской и Путкинской ГЭС определили среднемноголетнюю годовую выработку электроэнергии каскада в размере 1299 млн. кВт*ч, гарантированную выработку электроэнергии обеспеченностью 95% - 820 млн. кВт*ч.
61. Полные балансовые таблицы расчетных режимов работы Юшкозерского, Кривопорожского, Подужемского, Путкинского водохранилищ приведены за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям приведены в следующих приложениях к настоящим Правилам:
- для Юшкозерского водохранилища - в Приложении N 35 к настоящим Правилам;
- для Кривопорожского водохранилища - в Приложении N 36 к настоящим Правилам;
- для Подужемского водохранилища - в Приложении N 37 к настоящим Правилам;
- для Путкинского водохранилища - в Приложении N 38 к настоящим Правилам.
62. В качестве маловодного периода за многолетний расчетный ряд принят период с 1958/59 по 1960/61 водохозяйственные годы. Полные балансовые таблицы расчетных режимов работы водохранилища за маловодный трехлетний период представлены в приложениях к настоящим Правилам:
- для Юшкозерского водохранилища - в Приложении N 39 к настоящим Правилам;
- для Кривопорожского водохранилища - в Приложении N 40 к настоящим Правилам;
- для Подужемского водохранилища - в Приложении N 41 к настоящим Правилам;
- для Путкинского водохранилища - в Приложении N 42 к настоящим Правилам.
63. Таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей
Сооружения, относящиеся к III классу, должны быть рассчитаны на пропуск максимальных расходов половодья вероятностью превышения 3,0 и 0,5% (основного и поверочного расчетных случаев соответственно).
В качестве модели для построения расчетных гидрографов выбран гидрограф половодья 2012 г., как наиболее неблагоприятный по форме и объему.
Таблицы расчетных режимов пропуска модельных половодий основного и поверочного расчетных случаев вероятностью превышения 3% и 0,5% через сооружения гидроузлов водохранилищ на реке Кемь приводятся в таблицах и на графиках в Приложениях:
- для Юшкозерского гидроузла - в Приложении N 43, в Приложении N 44 к настоящим Правилам,
- для Кривопорожского гидроузла - в Приложении N 45, в Приложении N 46 к настоящим Правилам,
- для Подужемского гидроузла - в Приложении N 47, в Приложении N 48 к настоящим Правилам,
- для Путкинского гидроузла - в Приложении N 49, в Приложении N 50 к настоящим Правилам.
64. Продольные профили с координатами расчетных кривых свободной поверхности водохранилищ и водотоков в верхнем и нижнем бьефах гидроузлов водохранилищ, при прохождении максимальных расходов воды расчетной обеспеченности представлены в Приложении N 51 к настоящим Правилам.
IX. Порядок проведения работ и предоставления информации в области гидрометеорологии
65. Регулярные наблюдения за гидрометеорологическими условиями в зоне формирования притока воды в водохранилищах на р. Кеми (Юшкозерское, Кривопорожское, Подужемское и Путкинское), нижних бьефов зон формирования притока воды в водохранилища осуществляют: в районе расположения Юшкозерского водохранилища - федеральное государственное бюджетное учреждение "Северо-Западное управление по гидрометеорологии и мониторингу окружающей среды" (далее - ФГБУ "Северо-Западное УГМС"); на остальных водохранилищах на р. Кеми регулярные наблюдения за гидрологическими условиями на водохранилищах и в нижних бьефах гидроузлов водохранилищ ведутся местными ведомствами и организациями.
Вопросы представления ФГБУ "Северо-Западное УГМС" информационных услуг получателям информации независимо от их организационно-правовой формы регулируются Положением об информационных услугах в области гидрометеорологии и мониторинга загрязнения окружающей природной среды, утвержденным постановлением Правительства Российской Федерации от 15 ноября 1997 г. N 1425 "Об информационных услугах в области гидрометеорологии и мониторинга загрязнения окружающей природной среды"*(6).
66. Количество и состав гидрологических постов, состав их информационных элементов:
Код поста | Река-пост | Расстояние от устья, км | Площадь бассейна, км? | Отметка нуля поста, м | Характерис-тика пункта наблюдений | Состав информацион-ных элементов | Принадлеж-ность |
---|---|---|---|---|---|---|---|
49041 | р. Кемь - Путкинская ГЭС | 5,7 | 27700 | 0,00 | уровни воды, расходы воды | ПАО "ТГК-1" | |
49042 | р. Кемь - город Кемь | 1,5 | 27700 | 1,00 | гидрологи-ческий пост 1 разряда | уровни воды, расходы воды | ФГБУ "Северо-Западное УГМС" |
49148 | р. Кемь - Юшкозерская ГЭС | 189 | 10300 | 0,00 | уровни воды, расходы воды | ПАО "ТГК-1" | |
49151 | р. Кемь - Подужемская ГЭС | 20 | 27600 | 0,00 | уровни воды, расходы воды | ПАО "ТГК-1" | |
49154 | р. Кемь - Кривопорожская ГЭС | 54,9 | 25350 | 0,00 | уровни воды, расходы воды | ПАО "ТГК-1" | |
49923 | озеро Верхнее Куйто - село Вокнаволок | 7390/240 | 101,76 | гидрологи-ческий пост 1 разряда | уровни воды | ФГБУ "Северо-Западное УГМС" | |
49926 | озеро Среднее Куйто - поселок городского типа Калевала | 9650/655 | 99,86 | гидрологи-ческий пост 1 разряда | уровни воды | ФГБУ "Северо-Западное УГМС" | |
49927 | озеро Нижнее Куйто - поселок Луусалма | 9650/655 | 99,86 | гидрологи-ческий пост 1 разряда | уровни воды | ФГБУ "Северо-Западное УГМС" | |
49055 | р. Чирко-Кемь - село Андронова Гора | 97 | 2730 | 135,45 | гидрологи-ческий пост 1 разряда | уровни воды | ФГБУ "Северо-Западное УГМС" |
49058 | р. Чирко-Кемь - село Юшкозеро | 6 | 8220 | 88,35 | гидрологи-ческий пост 1 разряда | уровни воды | ФГБУ "Северо-Западное УГМС" |
Месторасположение гидрологических постов приведено в Приложении N 2 к настоящим Правилам.
67. Филиалом "Карельский" ПАО "ТГК-1" ведутся постоянные наблюдения за уровнями воды в верхнем и нижнем бьефах гидроузлов Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ, притоком и расходами воды в нижние бьефы гидроузлов.
Филиал "Карельский" ПАО "ТГК-1" ежедневно предоставляет в Невско-Ладожское бассейновое водное управление Федерального агентства водных ресурсов (далее - Невско-Ладожское БВУ) следующие данные о режиме работы водохранилища:
- уровень воды в верхних бьефах на 8-00 по местному времени;
- среднесуточные уровни воды в нижних бьефах за предыдущие сутки;
- среднесуточные расходы притока воды в водохранилища за предыдущие сутки;
- средние сбросные расходы воды через гидроузлы за предыдущие сутки.
ПАО "ТГК-1" ежедневно представляет отчетные данные по водно-энергетическим показателям работы Юшкозерской, Кривопорожской, Подужемской и Путкинской ГЭС в АО "СО ЕЭС".
68. Порядок представления Федеральной службой по гидрометеорологии и мониторингу окружающей среды сведений для внесения в государственный водный реестр и состав сведений, представляемых Федеральной службой по гидрометеорологии и мониторингу окружающей среды для внесения в государственный водный реестр, утверждены приказом Министерства природных ресурсов Российской Федерации от 2 ноября 2007 г. N 284*(7).
69. Согласно пунктам 3 и 5 Положения о функциональной подсистеме наблюдения, оценки и прогноза опасных гидрометеорологических и гелиогеофизических явлений и загрязнения окружающей среды единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, утвержденному приказом Росгидромета от 04 февраля 2008 г. N 25*(8), ФГБУ "Северо-Западное УГМС" входит в перечень территориальных органов и учреждений Росгидромета, входящих в функциональную подсистему наблюдения, оценки и прогноза опасных гидрометеорологических и гелиогеофизических явлений и загрязнения окружающей среды единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, одной из основных задач которой является оперативное доведение экстренной информации (штормовых предупреждений (оповещений) об ожидаемых (наблюдающихся) опасных гидрометеорологических явлениях) органам государственной власти, органам управления единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций и населению.
В соответствии с пунктом 5 Порядка сбора и обмена в Российской Федерации информацией в области защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера, утвержденным постановлением Правительства Российской Федерации от 24 марта 1997 г. N 334*(9), координацию работы по сбору и обмену информацией, а также сбор и обработку информации, представляемой федеральными органами исполнительной власти, органами исполнительной власти субъектов Российской Федерации осуществляет Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий.
X. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилища, в том числе о режиме функционирования водохранилищ при возникновении аварий и иных чрезвычайных ситуаций
70. Непосредственное регулирование режима работы гидроузлов каскада Кемских ГЭС в порядке, устанавливаемом настоящими Правилами, осуществляет филиал "Карельский" ПАО "Территориальная генерирующая компания N 1".
71. Оперативно-диспетчерское управление гидроэлектростанциями Кемского каскада осуществляется Филиалом АО "СО ЕЭС" Карельское РДУ.
72. В соответствии с подпунктом 5.8 пункта 5 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282*(10), Федеральное агентство водных ресурсов устанавливает режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) водохранилищ.
Указания по ведению режимов работы водохранилищ каскада Кемских ГЭС составляются Невско-Ладожским БВУ и доводятся до исполнителей по имеющимся каналам связи (факс, электронная почта) не менее чем за два дня до начала реализации установленных режимов.
73. Рекомендуемый образец указаний по ведению режимов работы водохранилищ каскада Кемских ГЭС приведен в Приложении N 52 к настоящим Правилам.
74. Согласно статье 9 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений" собственник гидротехнического сооружения и (или) эксплуатирующая организация обязаны своевременно осуществлять разработку и реализацию мер по обеспечению технически исправного состояния гидротехнического сооружения.
Перевод гидроузлов водохранилищ Кемских ГЭС на режим работы, не предусмотренный настоящими Правилами, осуществляется при угрозе или возникновении аварии гидротехнических сооружений, которые могут привести к возникновению чрезвычайной ситуации.
В указанных обстоятельствах изменение режима работы гидроузлов производится по распоряжению лица, непосредственно отвечающего за его эксплуатацию, с одновременным уведомлением об этом Невско-Ладожского БВУ, администрации Калевальского муниципального района, администрации Кемского муниципального района, органов исполнительной власти Республики Карелия, филиала АО "СО ЕЭС" Карельское РДУ, ФГБУ "Северо-Западное УГМС", Главного управления Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Республике Карелия, Северо-Западного территориального управления Федеральной службы по экологическому, технологическому и атомному надзору, Северо-западного территориального управления Федерального агентства по рыболовству.
75. Доступ населения к оперативной информации о фактических режимах функционирования гидроузлов и образованных ими Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ, а также об установленных на ближайший период режимах обеспечивается путем размещения соответствующих сведений на официальном сайте Невско-Ладожского БВУ в информационно-телекоммуникационной сети "Интернет".
76. Для оповещения о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузлов водохранилищ Юшкозерского, Кривопорожского, Подужемского и Путкинского на объекте развернута локальная система оповещения, которая подключена к региональной системе централизованного оповещения и комплексной системе экстренного оповещения населения Калевальского и Кемского районов. Доступ работников к оперативной информации по вопросам эксплуатации и безопасности гидротехнических сооружений Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ осуществляется через поисковую громкоговорящую связь.
77. Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы водохранилищ осуществляется в соответствии с планом действий по предупреждению и ликвидации чрезвычайных ситуаций, который разрабатывается и утверждается директором каскада Кемских ГЭС филиала "Карельский" ПАО "ТГК-1".
Приложение N 1
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Схема водосборного бассейна реки Кемь
Приложение N 2
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Карта-схема расположения гидроузлов и водохранилищ на р. Кемь с указанием границ водохозяйственных участков и постов гидрометрической сети наблюдений
Приложение N 3
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расчетные кривые обеспеченностей годового притока воды к створу гидроузла Юшкозерского водохранилища
Приложение N 4
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расчетные кривые обеспеченностей годовой боковой приточности между гидроузлами Юшкозерского и Кривопорожского водохранилищ
Приложение N 5
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расчетные кривые обеспеченностей годовой боковой приточности между гидроузлами Кривопорожского и Подужемского водохранилищ
Приложение N 6
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Внутригодовое распределение притока р. Кеми к створу гидроузла Юшкозерского водохранилища
Год обеспеченностью 5% (по модели 2008 г.)
Наименование | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | Год |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Распределение в % | 6,79 | 5,18 | 4,69 | 5,38 | 21,42 | 12,68 | 10,95 | 6,63 | 6,74 | 6,38 | 6,21 | 6,97 | 100 |
Объем км? | 0,31 | 0,24 | 0,21 | 0,25 | 0,98 | 0,58 | 0,50 | 0,30 | 0,31 | 0,29 | 0,28 | 0,32 | 4,57 |
Расход, м?/с | 119 | 90,8 | 82,2 | 94,3 | 375 | 222 | 192 | 116 | 118 | 112 | 109 | 122 | 146 |
Год обеспеченностью 50% (по модели 1964 г.)
Наименование | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | Год |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Распределение в % | 4,17 | 3,63 | 3,36 | 3,64 | 25,36 | 23,50 | 8,70 | 3,70 | 5,92 | 6,65 | 6,11 | 5,27 | 100 |
Объем км? | 0,14 | 0,12 | 0,12 | 0,13 | 0,87 | 0,81 | 0,30 | 0,13 | 0,20 | 0,23 | 0,21 | 0,18 | 3,44 |
Расход, м?/с | 55,0 | 47,9 | 44,4 | 48,0 | 335 | 310 | 115 | 48,8 | 78,1 | 87,8 | 80,7 | 69,6 | 110 |
Год обеспеченностью 95% (по модели 2002 г.)
Наименование | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | Год |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Распределение в % | 4,31 | 4,22 | 4,51 | 6,37 | 28,23 | 17,30 | 8,97 | 5,84 | 4,55 | 6,14 | 4,39 | 5,17 | 100 |
Объем км? | 0,09 | 0,09 | 0,10 | 0,14 | 0,60 | 0,37 | 0,19 | 0,12 | 0,10 | 0,13 | 0,09 | 0,11 | 2,13 |
Расход, м?/с | 35,2 | 34,4 | 36,8 | 52,0 | 230 | 141 | 73,2 | 47,7 | 37,1 | 50,1 | 35,8 | 42,2 | 68,0 |
Приложение N 7
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривая пропускной способности водосброса Юшкозерского гидроузла
(одно отверстие)
Приложение N 8
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Эксплуатационная характеристика турбины Юшкозерской ГЭС
Примечание: Na - мощность, Nмакс - максимальная мощность, Hs - высота всасывания, Hр - расчетный по мощности напор
Приложение N 9
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривая пропускной способности водосброса Кривопорожского гидроузла
Приложение N 10
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Эксплуатационная характеристика турбины Кривопорожской ГЭС
Примечание: Na - мощность, Nмакс - максимальная мощность, Hs - высота всасывания
Приложение N 11
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривая пропускной способности одного пролета водосброса Подужемской ГЭС
Приложение N 12
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Эксплуатационная характеристика турбины Подужемской ГЭС
Примечание: Na - мощность, Nмакс - максимальная мощность, Hs - высота всасывания, Hр - расчетный по мощности напор
Приложение N 13
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривая пропускной способности водосброса Путкинской ГЭС при истечении из-под щита
Приложение N 14
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Эксплуатационная характеристика турбины Путкинской ГЭС
Примечание: Na - мощность, Nмакс - максимальная мощность, Hs - высота всасывания, Hр - расчетный по мощности напор
Приложение N 15
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые объемов и площадей зеркала Юшкозерского водохранилища
Приложение N 16
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые объемов и площадей зеркала Кривопорожского водохранилища
Приложение N 17
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые объемов и площадей зеркала Подужемского водохранилища
Приложение N 18
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые объемов и площадей зеркала Путкинского водохранилища
Приложение N 19
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Интерполяционная таблица зависимости объемов (млн.м3) от уровней (м) Юшкозерского водохранилища
Уровень, м | 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 |
---|---|---|---|---|---|---|---|---|---|---|
99,5 | 0 | 3,9 | 7,8 | 11,7 | 15,6 | 19,5 | 23,4 | 27,3 | 31,2 | 35,1 |
99,6 | 39 | 42,9 | 46,8 | 50,7 | 54,6 | 58,5 | 62,4 | 66,3 | 70,2 | 74,1 |
99,7 | 78 | 81,9 | 85,8 | 89,7 | 93,6 | 97,5 | 101 | 105,1 | 109 | 113 |
99,8 | 117 | 121 | 125 | 129 | 133 | 136 | 140 | 144 | 148 | 152 |
99,9 | 156 | 160 | 164 | 168 | 172 | 176 | 179 | 183 | 187 | 191 |
100 | 195 | 199 | 203 | 207 | 211 | 214 | 218 | 222 | 226 | 230 |
100,1 | 234 | 238 | 242 | 246 | 250 | 254 | 257 | 261 | 265 | 269 |
100,2 | 273 | 277 | 281 | 285 | 289 | 292 | 296 | 300 | 304 | 306 |
100,3 | 312 | 316 | 320 | 324 | 328 | 332 | 337 | 341 | 345 | 349 |
100,4 | 353 | 357 | 361 | 365 | 369 | 373 | 378 | 382 | 386 | 390 |
100,5 | 394 | 398 | 402 | 407 | 411 | 415 | 419 | 423 | 428 | 432 |
100,6 | 436 | 440 | 444 | 449 | 453 | 457 | 461 | 465 | 470 | 474 |
100,7 | 478 | 482 | 486 | 491 | 495 | 499 | 503 | 507 | 512 | 516 |
100,8 | 520 | 524 | 528 | 533 | 537 | 541 | 545 | 549 | 554 | 558 |
100,9 | 562 | 566 | 570 | 575 | 579 | 583 | 587 | 591 | 596 | 600 |
101 | 604 | 608 | 612 | 617 | 621 | 625 | 629 | 633 | 638 | 642 |
101,1 | 646 | 650 | 654 | 659 | 663 | 667 | 671 | 675 | 680 | 684 |
101,2 | 688 | 692 | 697 | 701 | 705 | 709 | 714 | 718 | 722 | 727 |
101,3 | 731 | 735 | 740 | 744 | 748 | 752 | 757 | 761 | 765 | 770 |
101,4 | 774 | 778 | 783 | 787 | 792 | 796 | 800 | 805 | 809 | 814 |
101,5 | 818 | 822 | 827 | 831 | 836 | 840 | 845 | 849 | 854 | 858 |
101,6 | 863 | 867 | 872 | 876 | 881 | 885 | 890 | 894 | 899 | 903 |
101,7 | 908 | 912 | 917 | 921 | 926 | 930 | 935 | 939 | 944 | 948 |
101,8 | 953 | 957 | 962 | 966 | 971 | 975 | 980 | 984 | 989 | 993 |
101,9 | 998 | 1002 | 1007 | 1011 | 1016 | 1020 | 1025 | 1029 | 1033 | 1038 |
102 | 1043 | 1047 | 1052 | 1056 | 1061 | 1065 | 1070 | 1074 | 1079 | 1085 |
102,1 | 1088 | 1092 | 1097 | 1101 | 1106 | 1110 | 1115 | 1119 | 1124 | 1128 |
102,2 | 1133 | 1138 | 1142 | 1147 | 1151 | 1156 | 1161 | 1165 | 1170 | 1174 |
102,3 | 1179 | 1184 | 1188 | 1193 | 1197 | 1202 | 1207 | 1211 | 1216 | 1220 |
102,4 | 1225 | 1230 | 1234 | 1239 | 1243 | 1248 | 1253 | 1257 | 1262 | 1266 |
102,5 | 1271 | 1276 | 1281 | 1286 | 1291 | 1296 | 1301 | 1306 | 1311 | 1316 |
102,6 | 1321 | 1326 | 1332 | 1337 | 1345 | 1348 | 1354 | 1359 | 1365 | 1370 |
102,7 | 1376 | 1382 | 1388 | 1394 | 1400 | 1406 | 1412 | 1418 | 1424 | 1430 |
102,8 | 1436 | 1442 | 1448 | 1454 | 1460 | 1466 | 1472 | 1478 | 1484 | 1490 |
102,9 | 1496 | 1503 | 1510 | 1517 | 1524 | 1531 | 1538 | 1545 | 1552 | 1559 |
103 | 1566 | 1573 | 1580 | 1587 | 1594 | 1601 | 1608 | 1615 | 1622 | 1629 |
103,1 | 1636 | 1643 | 1650 | 1657 | 1664 | 1671 | 1678 | 1685 | 1692 | 1699 |
103,2 | 1706 | 1713 | 1720 | 1727 | 1733 | 1741 | 1748 | 1755 | 1761 | 1769 |
103,3 | 1776 | 1783 | 1790 | 1797 | 1804 | 1811 | 1818 | 1825 | 1832 | 1839 |
103,4 | 1846 | 1853 | 1860 | 1867 | 1874 | 1881 | 1888 | 1895 | 1902 | 1909 |
103,5 | 1916 |
Приложение N 20
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Интерполяционная таблица зависимости объемов (млн.м3) от уровней (м) Кривопорожского водохранилища
Уровень, м | 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 |
---|---|---|---|---|---|---|---|---|---|---|
66 | 381,0 | 381,6 | 382,1 | 382,7 | 383,2 | 383,8 | 384,4 | 384,9 | 385,5 | 386,0 |
66,1 | 386,6 | 387,2 | 387,7 | 388,3 | 388,8 | 389,4 | 390,0 | 390,5 | 391,1 | 391,6 |
66,2 | 392,2 | 392,8 | 393,3 | 393,9 | 394,4 | 395,0 | 395,6 | 396,1 | 396,7 | 397,2 |
66,3 | 397,8 | 398,4 | 398,9 | 399,5 | 400,0 | 400,6 | 401,2 | 401,7 | 402,3 | 402,8 |
66,4 | 403,4 | 404,0 | 404,5 | 405,1 | 405,6 | 406,2 | 406,8 | 407,3 | 407,9 | 408,4 |
66,5 | 409,0 | 409,6 | 410,1 | 410,7 | 411,2 | 411,8 | 412,4 | 412,9 | 413,5 | 414,0 |
66,6 | 414,6 | 415,2 | 415,7 | 416,3 | 416,8 | 417,4 | 418,0 | 418,5 | 419,1 | 419,6 |
66,7 | 420,2 | 420,8 | 421,3 | 421,9 | 422,4 | 423,0 | 423,6 | 424,1 | 424,7 | 425,2 |
66,8 | 425,8 | 426,4 | 426,9 | 427,5 | 428,0 | 428,6 | 429,2 | 429,7 | 430,3 | 430,8 |
66,9 | 431,4 | 432,0 | 432,5 | 433,1 | 433,6 | 434,2 | 434,8 | 435,3 | 435,9 | 436,4 |
67 | 437,0 | 437,6 | 438,2 | 438,9 | 439,5 | 440,1 | 440,7 | 441,3 | 442,0 | 442,6 |
67,1 | 443,2 | 443,8 | 444,4 | 445,1 | 445,7 | 446,3 | 446,9 | 447,5 | 448,2 | 448,8 |
67,2 | 449,4 | 450,0 | 450,6 | 451,3 | 451,9 | 452,5 | 453,1 | 453,7 | 454,4 | 455,0 |
67,3 | 455,6 | 456,2 | 456,8 | 457,5 | 458,1 | 458,7 | 459,3 | 459,9 | 460,6 | 461,2 |
67,4 | 461,8 | 462,4 | 463,0 | 463,7 | 464,3 | 464,9 | 465,5 | 466,1 | 466,8 | 467,4 |
67,5 | 468,0 | 468,6 | 469,2 | 469,9 | 470,5 | 471,1 | 471,7 | 472,3 | 473,0 | 473,6 |
67,6 | 474,2 | 474,8 | 475,4 | 476,1 | 476,7 | 477,3 | 477,9 | 478,5 | 479,2 | 479,8 |
67,7 | 480,4 | 481,0 | 481,6 | 482,3 | 482,9 | 483,5 | 484,1 | 484,7 | 485,4 | 486,0 |
67,8 | 486,6 | 487,2 | 487,8 | 488,5 | 489,1 | 489,7 | 490,3 | 490,9 | 491,6 | 492,2 |
67,9 | 492,8 | 493,4 | 494,0 | 494,7 | 495,3 | 495,9 | 496,5 | 497,1 | 497,8 | 498,4 |
68 | 499,0 | 499,7 | 500,3 | 501,0 | 501,7 | 502,4 | 503,0 | 503,7 | 504,4 | 505,0 |
68,1 | 505,7 | 506,4 | 507,0 | 507,7 | 508,4 | 509,1 | 509,7 | 510,4 | 511,1 | 511,7 |
68,2 | 512,4 | 513,1 | 513,7 | 514,4 | 515,1 | 515,8 | 516,4 | 517,1 | 517,8 | 518,4 |
68,3 | 519,1 | 519,8 | 520,4 | 521,1 | 521,8 | 522,5 | 523,1 | 523,8 | 524,5 | 525,1 |
68,4 | 525,8 | 526,5 | 527,1 | 527,8 | 528,5 | 529,2 | 529,8 | 530,5 | 531,2 | 531,8 |
68,5 | 532,5 | 533,2 | 533,8 | 534,5 | 535,2 | 535,9 | 536,5 | 537,2 | 537,9 | 538,5 |
68,6 | 539,2 | 539,9 | 540,5 | 541,2 | 541,9 | 542,6 | 543,2 | 543,9 | 544,6 | 545,2 |
68,7 | 545,9 | 546,6 | 547,2 | 547,9 | 548,6 | 549,3 | 549,9 | 550,6 | 551,3 | 551,9 |
68,8 | 552,6 | 553,3 | 553,9 | 554,6 | 555,3 | 556,0 | 556,6 | 557,3 | 558,0 | 558,6 |
68,9 | 559,3 | 560,0 | 560,6 | 561,3 | 562,0 | 562,7 | 563,3 | 564,0 | 564,7 | 565,3 |
69 | 566,0 | 566,7 | 567,5 | 568,2 | 568,9 | 569,7 | 570,4 | 571,1 | 571,8 | 572,6 |
69,1 | 573,3 | 574,0 | 574,8 | 575,5 | 576,2 | 577,0 | 577,7 | 578,4 | 579,1 | 579,9 |
69,2 | 580,6 | 581,3 | 582,1 | 582,8 | 583,5 | 584,3 | 585,0 | 585,7 | 586,4 | 587,2 |
69,3 | 587,9 | 588,6 | 589,4 | 590,1 | 590,8 | 591,6 | 592,3 | 593,0 | 593,7 | 594,5 |
69,4 | 595,2 | 595,9 | 596,7 | 597,4 | 598,1 | 598,9 | 599,6 | 600,3 | 601,0 | 601,8 |
69,5 | 602,5 | 603,2 | 604,0 | 604,7 | 605,4 | 606,2 | 606,9 | 607,6 | 608,3 | 609,1 |
69,6 | 609,8 | 610,5 | 611,3 | 612,0 | 612,7 | 613,5 | 614,2 | 614,9 | 615,6 | 616,4 |
69,7 | 617,1 | 617,8 | 618,6 | 619,3 | 620,0 | 620,8 | 621,5 | 622,2 | 622,9 | 623,7 |
69,8 | 624,4 | 625,1 | 625,9 | 626,6 | 627,3 | 628,1 | 628,8 | 629,5 | 630,2 | 631,0 |
69,9 | 631,7 | 632,4 | 633,2 | 633,9 | 634,6 | 635,4 | 636,1 | 636,8 | 637,5 | 638,3 |
70 | 639,0 |
Приложение N 21
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Интерполяционная таблица зависимости объемов (млн.м3) от уровней (м) Подужемского водохранилища
Уровень, м | 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 |
---|---|---|---|---|---|---|---|---|---|---|
37 | 0,56 | 0,59 | 0,62 | 0,64 | 0,67 | 0,70 | 0,73 | 0,76 | 0,78 | 0,81 |
37,1 | 0,84 | 0,87 | 0,90 | 0,92 | 0,95 | 0,98 | 1,01 | 1,04 | 1,06 | 1,09 |
37,2 | 1,12 | 1,15 | 1,18 | 1,20 | 1,23 | 1,26 | 1,29 | 1,32 | 1,34 | 1,37 |
37,3 | 1,40 | 1,43 | 1,46 | 1,48 | 1,51 | 1,54 | 1,57 | 1,60 | 1,62 | 1,65 |
37,4 | 1,68 | 1,71 | 1,74 | 1,76 | 1,79 | 1,82 | 1,85 | 1,88 | 1,90 | 1,93 |
37,5 | 1,96 | 1,99 | 2,02 | 2,04 | 2,07 | 2,10 | 2,13 | 2,16 | 2,18 | 2,21 |
37,6 | 2,24 | 2,27 | 2,30 | 2,32 | 2,35 | 2,38 | 2,41 | 2,44 | 2,46 | 2,49 |
37,7 | 2,52 | 2,55 | 2,58 | 2,60 | 2,63 | 2,66 | 2,69 | 2,72 | 2,74 | 2,77 |
37,8 | 2,80 | 2,83 | 2,86 | 2,88 | 2,91 | 2,94 | 2,97 | 3,00 | 3,02 | 3,05 |
37,9 | 3,08 | 3,11 | 3,14 | 3,16 | 3,19 | 3,22 | 3,25 | 3,28 | 3,30 | 3,33 |
38 | 3,36 | 3,46 | 3,56 | 3,67 | 3,77 | 3,87 | 3,97 | 4,08 | 4,18 | 4,28 |
38,1 | 4,38 | 4,48 | 4,59 | 4,69 | 4,79 | 4,89 | 5,00 | 5,10 | 5,20 | 5,30 |
38,2 | 5,40 | 5,51 | 5,61 | 5,71 | 5,81 | 5,92 | 6,02 | 6,12 | 6,22 | 6,32 |
38,3 | 6,43 | 6,53 | 6,63 | 6,73 | 6,83 | 6,94 | 7,04 | 7,14 | 7,24 | 7,35 |
38,4 | 7,45 | 7,55 | 7,65 | 7,75 | 7,86 | 7,96 | 8,06 | 8,16 | 8,27 | 8,37 |
38,5 | 8,47 | 8,57 | 8,67 | 8,78 | 8,88 | 8,98 | 9,08 | 9,19 | 9,29 | 9,39 |
38,6 | 9,49 | 9,59 | 9,70 | 9,80 | 9,90 | 10,00 | 10,11 | 10,21 | 10,31 | 10,41 |
38,7 | 10,51 | 10,62 | 10,72 | 10,82 | 10,92 | 11,03 | 11,13 | 11,23 | 11,33 | 11,43 |
38,8 | 11,54 | 11,64 | 11,74 | 11,84 | 11,94 | 12,05 | 12,15 | 12,25 | 12,35 | 12,46 |
38,9 | 12,56 | 12,66 | 12,76 | 12,86 | 12,97 | 13,07 | 13,17 | 13,27 | 13,38 | 13,48 |
39 | 13,58 | 13,68 | 13,78 | 13,89 | 13,99 | 14,09 | 14,19 | 14,30 | 14,40 | 14,50 |
39,1 | 14,60 | 14,70 | 14,81 | 14,91 | 15,01 | 15,11 | 15,22 | 15,32 | 15,42 | 15,52 |
39,2 | 15,62 | 15,73 | 15,83 | 15,93 | 16,03 | 16,14 | 16,24 | 16,34 | 16,44 | 16,54 |
39,3 | 16,65 | 16,75 | 16,85 | 16,95 | 17,05 | 17,16 | 17,26 | 17,36 | 17,46 | 17,57 |
39,4 | 17,67 | 17,77 | 17,87 | 17,97 | 18,08 | 18,18 | 18,28 | 18,38 | 18,49 | 18,59 |
39,5 | 18,69 | 18,79 | 18,89 | 19,00 | 19,10 | 19,20 | 19,30 | 19,41 | 19,51 | 19,61 |
39,6 | 19,71 | 19,81 | 19,92 | 20,02 | 20,12 | 20,22 | 20,33 | 20,43 | 20,53 | 20,63 |
39,7 | 20,73 | 20,84 | 20,94 | 21,04 | 21,14 | 21,25 | 21,35 | 21,45 | 21,55 | 21,65 |
39,8 | 21,76 | 21,86 | 21,96 | 22,06 | 22,16 | 22,27 | 22,37 | 22,47 | 22,57 | 22,68 |
39,9 | 22,78 | 22,88 | 22,98 | 23,08 | 23,19 | 23,29 | 23,39 | 23,49 | 23,60 | 23,70 |
40 | 23,8 | 23,96 | 24,12 | 24,29 | 24,45 | 24,61 | 24,77 | 24,93 | 25,10 | 25,26 |
Приложение N 22
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Интерполяционная таблица зависимости объемов (млн.м3) от уровней (м) Путкинского водохранилища
Уровень, м | 0 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 |
---|---|---|---|---|---|---|---|---|---|---|
26 | 36,8 | 36,86 | 36,92 | 36,98 | 37,04 | 37,11 | 37,17 | 37,23 | 37,29 | 37,35 |
26,1 | 37,41 | 37,47 | 37,53 | 37,59 | 37,65 | 37,72 | 37,78 | 37,84 | 37,90 | 37,96 |
26,2 | 38,02 | 38,08 | 38,14 | 38,20 | 38,26 | 38,33 | 38,39 | 38,45 | 38,51 | 38,57 |
26,3 | 38,63 | 38,69 | 38,75 | 38,81 | 38,87 | 38,94 | 39,00 | 39,06 | 39,12 | 39,18 |
26,4 | 39,24 | 39,30 | 39,36 | 39,42 | 39,48 | 39,55 | 39,61 | 39,67 | 39,73 | 39,79 |
26,5 | 39,85 | 39,91 | 39,97 | 40,03 | 40,09 | 40,16 | 40,22 | 40,28 | 40,34 | 40,40 |
26,6 | 40,46 | 40,52 | 40,58 | 40,64 | 40,70 | 40,77 | 40,83 | 40,89 | 40,95 | 41,01 |
26,7 | 41,07 | 41,13 | 41,19 | 41,25 | 41,31 | 41,38 | 41,44 | 41,50 | 41,56 | 41,62 |
26,8 | 41,68 | 41,74 | 41,80 | 41,86 | 41,92 | 41,99 | 42,05 | 42,11 | 42,17 | 42,23 |
26,9 | 42,29 | 42,35 | 42,41 | 42,47 | 42,53 | 42,60 | 42,66 | 42,72 | 42,78 | 42,84 |
27 | 42,9 | 42,96 | 43,02 | 43,08 | 43,14 | 43,21 | 43,27 | 43,33 | 43,39 | 43,45 |
27,1 | 43,51 | 43,57 | 43,63 | 43,69 | 43,75 | 43,82 | 43,88 | 43,94 | 44,00 | 44,06 |
27,2 | 44,12 | 44,18 | 44,24 | 44,30 | 44,36 | 44,43 | 44,49 | 44,55 | 44,61 | 44,67 |
27,3 | 44,73 | 44,79 | 44,85 | 44,91 | 44,97 | 45,04 | 45,10 | 45,16 | 45,22 | 45,28 |
27,4 | 45,34 | 45,40 | 45,46 | 45,52 | 45,58 | 45,65 | 45,71 | 45,77 | 45,83 | 45,89 |
27,5 | 45,95 | 46,01 | 46,07 | 46,13 | 46,19 | 46,26 | 46,32 | 46,38 | 46,44 | 46,50 |
27,6 | 46,56 | 46,62 | 46,68 | 46,74 | 46,80 | 46,87 | 46,93 | 46,99 | 47,05 | 47,11 |
27,7 | 47,17 | 47,23 | 47,29 | 47,35 | 47,41 | 47,48 | 47,54 | 47,60 | 47,66 | 47,72 |
27,8 | 47,78 | 47,84 | 47,90 | 47,96 | 48,02 | 48,09 | 48,15 | 48,21 | 48,27 | 48,33 |
27,9 | 48,39 | 48,45 | 48,51 | 48,57 | 48,63 | 48,70 | 48,76 | 48,82 | 48,88 | 48,94 |
28 | 49,00 | 49,07 | 49,14 | 49,20 | 49,27 | 49,34 | 49,41 | 49,47 | 49,54 | 49,61 |
28,1 | 49,68 | 49,74 | 49,81 | 49,88 | 49,95 | 50,01 | 50,08 | 50,15 | 50,22 | 50,28 |
28,2 | 50,35 | 50,42 | 50,49 | 50,55 | 50,62 | 50,69 | 50,76 | 50,82 | 50,89 | 50,96 |
28,3 | 51,03 | 51,09 | 51,16 | 51,23 | 51,30 | 51,36 | 51,43 | 51,50 | 51,57 | 51,63 |
28,4 | 51,70 | 51,77 | 51,84 | 51,90 | 51,97 | 52,04 | 52,11 | 52,17 | 52,24 | 52,31 |
28,5 | 52,38 | 52,44 | 52,51 | 52,58 | 52,65 | 52,71 | 52,78 | 52,85 | 52,92 | 52,98 |
Приложение N 23
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
График связи уровней и расходов воды в нижнем бьефе Юшкозерской ГЭС
Приложение N 24
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
График связи уровней и расходов воды у выхода воды отводящего канала Кривопорожской ГЭС
Приложение N 25
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
График связи уровней и расходов воды у выхода воды отводящего канала Путкинской ГЭС
Приложение N 26
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Диспетчерский график работы Юшкозерского водохранилища
Координаты линий диспетчерского графика работы Юшкозерского водохранилища
Месяц | Зона I | УМО | Зона II | Линия 1 (противоперебойная) | Зона III | Линия 2 (гарантированной отдачи) | Зона IV, подзона IVа | Линия 3 (повышенной отдачи) | Зона IV, подзона IVб | НПУ | Зона V | ФПУ | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
V | 1 м?/с (фильтрация) | 100,30 | Подзона IIа: расход 30-50 м?/с | Подзона IIа*: расход 1 м?/с | 100,30 | 100-110 м?/с | 100,50 | 110-242 м?/с | 103,00 | 242-450 м?/с | 103,15 | ||
VI | 100,30 | 101,80 | 102,00 | 103,00 | 103,15 | ||||||||
VII | 100,30 | 102,40 | 102,60 | 103,00 | 103,15 | ||||||||
VIII | 100,30 | 102,75 | 103,00 | 103,00 | 103,15 | ||||||||
IX | 100,30 | 102,80 | 103,00 | 103,00 | 103,15 | ||||||||
X | 100,30 | 102,80 | 103,00 | 103,00 | 103,15 | ||||||||
XI | 100,30 | Подзона IIб: расход 50-90 м?/с | 101,40 | 90-100 м?/с | 102,75 | 103,00 | 103,00 | 103,15 | |||||
XII | 100,30 | 101,20 | 102,35 | 102,70 | 103,00 | 103,15 | |||||||
I | 100,30 | 101,10 | 101,80 | 102,30 | 103,00 | 103,15 | |||||||
II | 100,30 | 100,85 | 101,40 | 101,80 | 103,00 | 103,15 | |||||||
III | 100,30 | 100,60 | 101,10 | 101,40 | 103,00 | 103,15 | |||||||
IV | 100,30 | 100,45 | 100,70 | 101,00 | 103,00 | 103,15 | |||||||
V | 100,30 | 100,30 | 100,30 | 100,50 | 103,00 | 103,15 |
Приложение N 27
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Диспетчерский график работы Кривопорожского водохранилища
Примечание: зона III - зона отдач сверх гарантированных (избыточных отдач) (Q=776-1716 м?/с)
Координаты линий диспетчерского графика работы Кривопорожского водохранилища
Месяцы | Зона I | УМО | Зона II | Линия 1 (гарантированной отдачи) | Зона III | НПУ | Зона IV | ФПУ |
---|---|---|---|---|---|---|---|---|
V | 1,0 м?/с | 68,00 | 1,0-776 м?/с | 68,00 | 776-1716 м?/с | 69,00 | 776-1716 м?/с | 69,00 |
VI | 68,00 | 69,00 | 69,00 | 69,00 | ||||
VII | 68,00 | 69,00 | 69,00 | 69,00 | ||||
VIII | 68,00 | 69,00 | 69,00 | 69,00 | ||||
IX | 68,00 | 69,00 | 69,00 | 69,00 | ||||
X | 68,00 | 69,00 | 69,00 | 69,00 | ||||
XI | 68,00 | 69,00 | 69,00 | 69,00 | ||||
XII | 68,00 | 69,00 | 69,00 | 69,00 | ||||
I | 68,00 | 69,00 | 69,00 | 69,00 | ||||
II | 68,00 | 69,00 | 69,00 | 69,00 | ||||
III | 68,00 | 69,00 | 69,00 | 69,00 | ||||
IV | 68,00 | 69,00 | 69,00 | 69,00 | ||||
V | 68,00 | 68,00 | 69,00 | 69,00 |
Приложение N 28
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Диспетчерский график работы Подужемского водохранилища
Примечание: зона III - зона отдач сверх гарантированных (избыточных отдач) (Q=540-1670 м?/с)
Координаты линий диспетчерского графика работы Подужемского водохранилища
Месяцы | Зона I | УМО | Зона II | Линия 1 (гарантированной отдачи) | Зона III | НПУ | Зона IV | ФПУ |
---|---|---|---|---|---|---|---|---|
V | 1,0 м?/с | 39,00 | 1,0-540 м?/с | 39,00 | 540-1670 м?/с | 70,00 | 540-1670 м?/с | 40,00 |
VI | 39,00 | 40,00 | 40,00 | 40,00 | ||||
VII | 39,00 | 40,00 | 40,00 | 40,00 | ||||
VIII | 39,00 | 40,00 | 40,00 | 40,00 | ||||
IX | 39,00 | 40,00 | 40,00 | 40,00 | ||||
X | 39,00 | 40,00 | 40,00 | 40,00 | ||||
XI | 39,00 | 40,00 | 40,00 | 40,00 | ||||
XII | 39,00 | 40,00 | 40,00 | 40,00 | ||||
I | 39,00 | 40,00 | 40,00 | 40,00 | ||||
II | 39,00 | 40,00 | 40,00 | 40,00 | ||||
III | 39,00 | 40,00 | 40,00 | 40,00 | ||||
IV | 39,00 | 40,00 | 40,00 | 40,00 | ||||
V | 39,00 | 39,00 | 40,00 | 40,00 |
Приложение N 29
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Диспетчерский график работы Путкинского водохранилища
Примечание: зона III - зона отдач сверх гарантированных (избыточных отдач) (Q=486-1670 м?/с)
Координаты линий диспетчерского графика работы Путкинского водохранилища
Месяцы | Зона I | УМО | Зона II | Линия 1 (гарантированной отдачи) | Зона III | НПУ | Зона IV | ФПУ |
---|---|---|---|---|---|---|---|---|
V | 60 м?/с | 27,50 | 60-486 м?/с | 27,50 | 486-1670 м?/с | 28,00 | 486-1670 м?/с | 28,50 |
VI | 27,50 | 28,00 | 28,00 | 28,50 | ||||
VII | 27,50 | 28,00 | 28,00 | 28,50 | ||||
VIII | 27,50 | 28,00 | 28,00 | 28,50 | ||||
IX | 27,50 | 28,00 | 28,00 | 28,50 | ||||
X | 27,50 | 28,00 | 28,00 | 28,50 | ||||
XI | 27,50 | 28,00 | 28,00 | 28,50 | ||||
XII | 27,50 | 28,00 | 28,00 | 28,50 | ||||
I | 27,50 | 28,00 | 28,00 | 28,50 | ||||
II | 27,50 | 28,00 | 28,00 | 28,50 | ||||
III | 27,50 | 28,00 | 28,00 | 28,50 | ||||
IV | 27,50 | 28,00 | 28,00 | 28,50 | ||||
V | 27,50 | 27,50 | 28,00 | 28,50 |
Приложение N 30
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности основных элементов режима работы Юшкозерского водохранилища
Кривые продолжительности средних за месяц суммарных расходов воды через гидроузел Юшкозерского водохранилища (год и зимний период)
Кривые продолжительности средних за месяц уровней воды в верхнем бьефе гидроузла Юшкозерского водохранилища
(год и зимний период)
Кривые продолжительности средних за месяц уровней воды в нижнем бьефе гидроузла Юшкозерского водохранилища
(год и зимний период)
Кривые продолжительности средних за месяц напоров воды на гидроузле Юшкозерского водохранилище
Кривые продолжительности средних за месяц пиковых напоров воды на гидроузле Юшкозерского водохранилища
(год и зимний период)
Кривые продолжительности средних за месяц мощностей на гидроузле Юшкозерского водохранилища
(год и зимний период)
Кривые продолжительности пиковых мощностей на гидроузле Юшкозерского водохранилища (год и зимний период)
Кривые продолжительности объемов выработки электроэнергии на гидроузле Юшкозерского водохранилища
(год и зимний период)
Приложение N 31
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности основных элементов режима работы Кривопорожского водохранилища
Кривые продолжительности средних за месяц суммарных сбросных и расходов через гидроузел
Кривопорожского водохранилища (год и зимний период)
Кривые продолжительности средних за месяц уровней воды в нижнем бьефе гидроузла
Кривопорожского водохранилища (год и зимний период)
Кривые продолжительности средних за месяц напоров воды на гидроузле Кривопорожского водохранилища
(год и зимний период)
Кривые продолжительности средних за месяц пиковых напоров воды на гидроузле Кривопорожского водохранилища (год и зимний период)
Кривые продолжительности средних за месяц мощностей на гидроузле Кривопорожского водохранилища (год и зимний период)
Кривые продолжительности пиковых мощностей на гидроузле Кривопорожского водохранилища (год и зимний период)
Кривые продолжительности объемов выработки электроэнергии на гидроузле Кривопорожского водохранилища
(год и зимний период)
Приложение N 32
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности основных элементов режима работы Подужемского водохранилища
Кривые продолжительности средних за месяц суммарных расходов воды и расходов через гидроузел Подужемского водохранилища (год и зимний период)
Кривые продолжительности средних за месяц мощностей гидроузла Подужемского водохранилища
(год и зимний период)
Кривые продолжительности пиковых мощностей гидроузла Подужемского водохранилища (год и зимний период)
Кривые продолжительности объемов выработки электроэнергии гидроузла Подужемского водохранилища
(год и зимний период)
Приложение N 33
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности основных элементов режима работы Путкинского водохранилища
Кривые продолжительности средних за месяц суммарных расходов воды и расходов через гидроузел Путкинского водохранилища (год и зимний период)
Кривые продолжительности средних за месяц уровней воды в нижнем бьефе гидроузла Путкинского водохранилища
(год и зимний период)
Кривые продолжительности средних за месяц напоров воды на гидроузле Путкинского водохранилища
(год и зимний период)
Кривые продолжительности средних за месяц пиковых напоров воды на гидроузле Путкинского водохранилища
(год и зимний период)
Кривые продолжительности средних за месяц мощностей на гидроузле Путкинского водохранилища
(год и зимний период)
Кривые продолжительности пиковых мощностей на гидроузле Путкинского водохранилища
(год и зимний период)
Кривые продолжительности объемов выработки электроэнергии на гидроузле Путкинского водохранилища
(год и зимний период)
Приложение N 34
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Кривые продолжительности суммарных мощностей и объемов выработки электроэнергии Кемского каскада ГЭС за водохозяйственные годы (V-IV месяцы) и зимний период (XI-IV месяцы)
Кривые продолжительности средних за месяц суммарных мощностей Кемского каскада ГЭС
Кривые продолжительности объемов суммарной выработки электроэнергии Кемского каскада ГЭС
Приложение N 35
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Юшкозерского водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям
Полные балансовые таблицы расчетных режимов работы Юшкозерского водохранилища за многоводный 2017/18 водохозяйственный год обеспеченностью 5%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохранилища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
к створу Юшкозерского гидроузла | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | млн.м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
100,50 | 91,00 | 399 | |||||||||||||
Май 2017 | 1 | 72,7 | 62,8 | 100,52 | 90,12 | 407 | 8,86 | 0,00 | 1,00 | 61,4 | 62,4 | 54,0 | 10,39 | 11,2 | 1232 |
Май 2017 | 2 | 118 | 102,0 | 100,70 | 90,12 | 483 | 75,2 | 0,00 | 1,00 | 30,0 | 31,0 | 26,8 | 10,57 | 2,7 | 637 |
Май 2017 | 3 | 269 | 255,7 | 101,24 | 90,12 | 709 | 226 | 0,00 | 1,00 | 30,0 | 31,0 | 29,5 | 11,07 | 2,8 | 724 |
Июнь 2017 | 1 | 356 | 307,6 | 101,88 | 90,12 | 990 | 281 | 0,00 | 1,00 | 30,0 | 31,0 | 26,8 | 11,70 | 3,0 | 693 |
Июнь 2017 | 2 | 262 | 226,4 | 102,22 | 90,72 | 1157 | 167 | 0,00 | 1,00 | 67,2 | 68,2 | 58,9 | 11,89 | 10,2 | 1571 |
Июнь 2017 | 3 | 183 | 158,1 | 102,39 | 90,41 | 1246 | 88,5 | 0,00 | 1,00 | 79,5 | 80,5 | 69,6 | 11,98 | 10,2 | 1890 |
Июль 2017 | 1 | 196 | 169,3 | 102,55 | 90,72 | 1329 | 83,4 | 0,00 | 1,00 | 98,4 | 99,4 | 85,9 | 11,98 | 10,5 | 2350 |
Июль 2017 | 2 | 154 | 133,1 | 102,63 | 90,58 | 1374 | 44,6 | 0,00 | 1,00 | 101 | 102 | 88,5 | 12,02 | 10,5 | 2441 |
Июль 2017 | 3 | 152 | 144,5 | 102,75 | 90,55 | 1437 | 63,4 | 0,00 | 1,00 | 84,3 | 85,3 | 81,1 | 12,21 | 9,0 | 2279 |
Август 2017 | 1-3 | 156 | 417,8 | 102,99 | 91,57 | 1560 | 123 | 0,00 | 1,00 | 109 | 110 | 295 | 12,25 | 15,3 | 8293 |
Сентябрь2017 | 1-3 | 314 | 813,9 | 103,00 | 91,50 | 1566 | 5,93 | 68,7 | 1,00 | 242 | 312 | 808 | 11,41 | 23,3 | 16357 |
Октябрь 2017 | 1-3 | 220 | 589,2 | 103,00 | 91,22 | 1564 | -1,52 | 0,00 | 1,00 | 220 | 221 | 591 | 11,55 | 22,2 | 15911 |
Ноябрь 2017 | 1-3 | 148 | 383,6 | 102,71 | 91,28 | 1412 | -152 | 0,00 | 1,00 | 206 | 207 | 536 | 11,78 | 20,2 | 14355 |
Декабрь 2017 | 1-3 | 116 | 310,7 | 102,31 | 91,23 | 1203 | -209 | 0,00 | 1,00 | 193 | 194 | 519 | 11,42 | 18,5 | 13573 |
Январь 2018 | 1-3 | 92,6 | 248,0 | 101,81 | 91,12 | 958 | -246 | 0,00 | 1,00 | 183 | 184 | 494 | 11,08 | 17,5 | 12450 |
Февраль 2018 | 1-3 | 69,9 | 169,1 | 101,40 | 90,91 | 779 | -179 | 0,00 | 1,00 | 143 | 144 | 348 | 10,74 | 14,5 | 8565 |
Март 2018 | 1-3 | 46,7 | 125,1 | 100,99 | 90,86 | 601 | -178 | 0,00 | 1,00 | 112 | 113 | 303 | 10,57 | 11,4 | 7340 |
Апрель 2018 | 1-3 | 65,4 | 169,5 | 100,50 | 91,56 | 400 | -201 | 0,00 | 1,00 | 142 | 143 | 371 | 10,13 | 11,9 | 8404 |
Всего за год | 4786 | 1,22 | 4785 | 119065 |
Полные балансовые таблицы расчетных режимов работы Юшкозерского водохранилища за средневодный 2014/15 водохозяйственный год обеспеченностью 50%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохранилища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
к створу Юшкозерского гидроузла | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
100,51 | 91,50 | 402 | |||||||||||||
Май 2014 | 1 | 192 | 166 | 100,71 | 90,12 | 485 | 83,3 | 0,0 | 1,0 | 94,6 | 95,6 | 82,6 | 10,56 | 17,3 | 1860 |
Май 2014 | 2 | 282 | 244 | 101,22 | 90,12 | 699 | 214 | 0,0 | 1,0 | 33,3 | 34,3 | 29,6 | 11,01 | 4,1 | 729 |
Май 2014 | 3 | 260 | 247 | 101,71 | 90,12 | 917 | 218 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 11,55 | 2,9 | 757 |
Июнь 2014 | 1 | 209 | 181 | 102,00 | 90,58 | 1045 | 128 | 0,0 | 1,0 | 59,9 | 60,9 | 52,6 | 11,70 | 9,3 | 1387 |
Июнь 2014 | 2 | 169 | 146 | 102,18 | 90,16 | 1138 | 93,4 | 0,0 | 1,0 | 59,9 | 60,9 | 52,6 | 11,90 | 8,5 | 1417 |
Июнь 2014 | 3 | 129 | 111 | 102,34 | 90,12 | 1222 | 84,2 | 0,0 | 1,0 | 30,6 | 31,6 | 27,3 | 12,21 | 3,6 | 751 |
Июль 2014 | 1 | 123 | 106 | 102,49 | 90,15 | 1302 | 79,5 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 12,36 | 3,1 | 747 |
Июль 2014 | 2 | 107 | 92,4 | 102,61 | 90,12 | 1362 | 60,2 | 0,0 | 1,0 | 36,3 | 37,3 | 32,2 | 12,42 | 4,5 | 910 |
Июль 2014 | 3 | 77,5 | 73,7 | 102,69 | 90,12 | 1406 | 44,2 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 12,57 | 3,2 | 837 |
Август 2014 | 1-3 | 60,4 | 162 | 102,80 | 90,29 | 1463 | 56,4 | 0,0 | 1,0 | 38,4 | 39,4 | 105 | 12,65 | 5,9 | 3024 |
Сентябрь 2014 | 1-3 | 57,3 | 149 | 102,80 | 90,39 | 1464 | 1,34 | 0,0 | 1,0 | 55,8 | 56,8 | 147 | 12,51 | 5,9 | 4229 |
Октябрь 2014 | 1-3 | 81,2 | 217 | 102,77 | 90,72 | 1444 | -19,6 | 0,0 | 1,0 | 87,5 | 88,5 | 237 | 12,42 | 10,3 | 6706 |
Ноябрь 2014 | 1-3 | 136 | 353 | 102,70 | 91,25 | 1411 | -33,0 | 0,0 | 1,0 | 148 | 149 | 386 | 12,11 | 18,9 | 10498 |
Декабрь 2014 | 1-3 | 115 | 308 | 102,31 | 91,22 | 1203 | -208 | 0,0 | 1,0 | 192 | 193 | 516 | 11,45 | 18,4 | 13491 |
Январь 2015 | 1-3 | 90,9 | 243 | 101,81 | 91,10 | 958 | -246 | 0,0 | 1,0 | 182 | 183 | 489 | 11,08 | 17,3 | 12346 |
Февраль 2015 | 1-3 | 64,6 | 156 | 101,40 | 90,95 | 779 | -179 | 0,0 | 1,0 | 137 | 138 | 335 | 10,77 | 14,2 | 8280 |
Март 2015 | 1-3 | 58,7 | 157 | 100,99 | 91,09 | 602 | -177 | 0,0 | 1,0 | 124 | 125 | 334 | 10,48 | 11,7 | 8025 |
Апрель 2015 | 1-3 | 116 | 301 | 100,51 | 91,56 | 403 | -199 | 0,0 | 1,0 | 192 | 193 | 499 | 9,90 | 15,7 | 11020 |
Всего за год | 3413 | 1,38 | 3412 | 87014 |
Полные балансовые таблицы расчетных режимов работы Юшкозерского водохранилища за среднемаловодный 2013/14 водохозяйственный год обеспеченностью 75%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохранилища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
к створу Юшкозерского гидроузла | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
100,51 | 91,56 | 402 | |||||||||||||
Май 2013 | 1 | 241 | 208 | 100,76 | 90,43 | 506 | 104 | 0,0 | 1,0 | 120 | 121 | 104 | 10,10 | 18,3 | 2350 |
Май 2013 | 2 | 244 | 211 | 101,18 | 90,12 | 684 | 178 | 0,0 | 1,0 | 37,4 | 38,4 | 33,1 | 11,02 | 6,0 | 810 |
Май 2013 | 3 | 205 | 195 | 101,56 | 90,12 | 849 | 165 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 11,41 | 2,9 | 751 |
Июнь 2013 | 1 | 120 | 104 | 101,73 | 90,12 | 926 | 76,9 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,60 | 2,9 | 700 |
Июнь 2013 | 2 | 128 | 111 | 101,92 | 90,12 | 1010 | 83,8 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,79 | 3,0 | 711 |
Июнь 2013 | 3 | 129 | 111 | 102,10 | 90,12 | 1094 | 84,7 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,96 | 3,0 | 722 |
Июль 2013 | 1 | 102 | 88,1 | 102,22 | 90,12 | 1156 | 61,3 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 12,09 | 3,1 | 731 |
Июль 2013 | 2 | 110 | 95,0 | 102,35 | 90,12 | 1224 | 68,2 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 12,22 | 3,1 | 739 |
Июль 2013 | 3 | 74,3 | 70,6 | 102,42 | 90,12 | 1265 | 41,1 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 12,30 | 3,1 | 820 |
Август 2013 | 1-3 | 48,6 | 130 | 102,51 | 90,12 | 1312 | 47,1 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 12,39 | 3,1 | 2326 |
Сентябрь 2013 | 1-3 | 31,7 | 82,2 | 102,52 | 90,12 | 1314 | 1,79 | 0,0 | 1,0 | 30,0 | 31,0 | 80,4 | 12,40 | 3,1 | 2260 |
Октябрь 2013 | 1-3 | 55,0 | 147 | 102,64 | 90,64 | 1378 | 64,3 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 12,52 | 3,2 | 2347 |
Ноябрь 2013 | 1-3 | 108 | 280 | 102,66 | 90,72 | 1390 | 11,9 | 0,0 | 1,0 | 102 | 103 | 268 | 12,01 | 10,6 | 7436 |
Декабрь 2013 | 1-3 | 103 | 276 | 102,31 | 91,24 | 1203 | -188 | 0,0 | 1,0 | 172 | 173 | 464 | 11,94 | 17,2 | 12212 |
Январь 2014 | 1-3 | 105 | 281 | 101,81 | 91,16 | 959 | -244 | 0,0 | 1,0 | 195 | 196 | 525 | 11,07 | 18,5 | 13169 |
Февраль 2014 | 1-3 | 73,2 | 177 | 101,40 | 91,01 | 779 | -179 | 0,0 | 1,0 | 146 | 147 | 356 | 10,72 | 15,1 | 8762 |
Март 2014 | 1-3 | 65,2 | 175 | 101,00 | 91,04 | 602 | -177 | 0,0 | 1,0 | 130 | 131 | 352 | 10,43 | 12,3 | 8407 |
Апрель 2014 | 1-3 | 95,1 | 246 | 100,51 | 91,50 | 402 | -200 | 0,0 | 1,0 | 171 | 172 | 447 | 9,95 | 14,2 | 9975 |
Всего за год | 2988 | -0,46 | 2989 | 75227 |
Полные балансовые таблицы расчетных режимов работы Юшкозерского водохранилища за маловодный 2011/12 водохозяйственный год обеспеченностью 95%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохранилища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
к створу Юшкозерского гидроузла | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
100,51 | 91,46 | 402 | |||||||||||||
Май 2011 | 1 | 179 | 155 | 100,69 | 90,12 | 478 | 76,6 | 0,0 | 1,0 | 89,4 | 90,4 | 78,1 | 10,54 | 16,8 | 1759 |
Май 2011 | 2 | 180 | 156 | 101,01 | 90,12 | 607 | 129 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 10,86 | 2,7 | 651 |
Май 2011 | 3 | 175 | 166 | 101,32 | 90,12 | 744 | 137 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 11,17 | 2,8 | 737 |
Июнь 2011 | 1 | 127 | 110 | 101,51 | 90,12 | 827 | 82,9 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,37 | 2,9 | 686 |
Июнь 2011 | 2 | 94,7 | 81,8 | 101,63 | 90,12 | 882 | 55,0 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,50 | 2,9 | 695 |
Июнь 2011 | 3 | 108 | 93,3 | 101,78 | 90,12 | 948 | 66,5 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,65 | 2,9 | 704 |
Июль 2011 | 1 | 79,3 | 68,5 | 101,88 | 90,12 | 990 | 41,7 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,75 | 3,0 | 711 |
Июль 2011 | 2 | 82,0 | 70,8 | 101,98 | 90,12 | 1034 | 44,1 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,85 | 3,0 | 717 |
Июль 2011 | 3 | 61,0 | 58,0 | 102,04 | 90,12 | 1063 | 28,5 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 11,92 | 3,0 | 795 |
Август 2011 | 1-3 | 63,3 | 170 | 102,20 | 90,12 | 1149 | 86,5 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 12,08 | 3,1 | 2260 |
Сентябрь 2011 | 1-3 | 49,2 | 128 | 102,29 | 90,12 | 1196 | 47,2 | 0,0 | 1,0 | 30,0 | 31,0 | 80,4 | 12,17 | 3,1 | 2211 |
Октябрь 2011 | 1-3 | 75,8 | 203 | 102,52 | 90,64 | 1316 | 120 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 12,40 | 3,1 | 2314 |
Ноябрь 2011 | 1-3 | 73,5 | 191 | 102,40 | 90,72 | 1254 | -62,6 | 0,0 | 1,0 | 96,7 | 97,7 | 253 | 11,88 | 10,4 | 6935 |
Декабрь 2011 | 1-3 | 71,9 | 193 | 102,23 | 90,72 | 1162 | -91,3 | 0,0 | 1,0 | 105 | 106 | 284 | 11,68 | 10,3 | 7643 |
Январь 2012 | 1-3 | 71,8 | 192 | 101,80 | 91,02 | 956 | -206 | 0,0 | 1,0 | 148 | 149 | 398 | 11,51 | 15,5 | 10185 |
Февраль 2012 | 1-3 | 53,0 | 133 | 101,40 | 90,82 | 778 | -179 | 0,0 | 1,0 | 123 | 124 | 311 | 10,88 | 12,9 | 7771 |
Март 2012 | 1-3 | 43,0 | 115 | 100,99 | 90,82 | 601 | -177 | 0,0 | 1,0 | 108 | 109 | 292 | 10,61 | 10,4 | 7090 |
Апрель 2012 | 1-3 | 59,0 | 153 | 100,50 | 91,53 | 399 | -201 | 0,0 | 1,0 | 136 | 137 | 354 | 10,18 | 11,4 | 8063 |
Всего за год | 2435 | -2,41 | 2437 | 61928 |
Приложение N 36
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Кривопорожского водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям
Полные балансовые таблицы расчетных режимов работы Кривопорожского водохранилища за многоводный 2017/18 водохозяйственный год обеспеченностью 5%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Юшкозер- ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
69,00 | 40,74 | 566 | |||||||||||||||
Май 2017 | 1 | 62,4 | 249 | 311 | 269 | 69,00 | 40,64 | 566 | 0,0 | 0,00 | 0,00 | 311 | 311 | 269 | 27,98 | 91,2 | 17634 |
Май 2017 | 2 | 31,0 | 321 | 352 | 304 | 69,00 | 40,88 | 566 | 0,0 | 0,00 | 0,00 | 352 | 352 | 304 | 27,86 | 82,7 | 19859 |
Май 2017 | 3 | 31,0 | 414 | 445 | 384 | 69,00 | 41,13 | 566 | 0,0 | 0,00 | 0,00 | 445 | 445 | 384 | 27,62 | 103,7 | 27374 |
Июнь 2017 | 1 | 31,0 | 518 | 549 | 474 | 69,00 | 40,73 | 566 | 0,0 | 0,00 | 0,00 | 549 | 549 | 474 | 27,37 | 126,8 | 30427 |
Июнь 2017 | 2 | 68,2 | 355 | 423 | 366 | 69,00 | 40,62 | 566 | 0,0 | 0,00 | 0,00 | 423 | 423 | 366 | 27,68 | 107,3 | 23708 |
Июнь 2017 | 3 | 80,5 | 238 | 319 | 275 | 69,00 | 40,29 | 566 | 0,0 | 0,00 | 0,00 | 319 | 319 | 275 | 27,95 | 80,9 | 18026 |
Июль 2017 | 1 | 99,4 | 168 | 267 | 231 | 69,00 | 40,42 | 566 | 0,0 | 0,00 | 0,00 | 267 | 267 | 231 | 28,11 | 64,9 | 15220 |
Июль 2017 | 2 | 102 | 170 | 272 | 235 | 69,00 | 40,49 | 566 | 0,0 | 0,00 | 0,00 | 272 | 272 | 235 | 28,09 | 65,4 | 15494 |
Июль 2017 | 3 | 85,3 | 207 | 292 | 253 | 69,00 | 40,56 | 566 | 0,0 | 0,00 | 0,00 | 292 | 292 | 253 | 28,03 | 70,0 | 18248 |
Август 2017 | 1-3 | 110 | 239 | 349 | 302 | 69,00 | 41,19 | 566 | 0,0 | 0,00 | 0,00 | 349 | 349 | 302 | 27,87 | 91,9 | 61055 |
Сентябрь 2017 | 1-3 | 312 | 330 | 642 | 554 | 69,00 | 40,99 | 566 | 0,0 | 0,00 | 0,00 | 642 | 642 | 554 | 27,17 | 147,6 | 105907 |
Октябрь 2017 | 1-3 | 221 | 256 | 477 | 412 | 69,00 | 40,67 | 566 | 0,0 | 0,00 | 0,00 | 477 | 477 | 412 | 27,54 | 112,8 | 82368 |
Ноябрь 2017 | 1-3 | 207 | 186 | 393 | 339 | 69,00 | 40,61 | 566 | 0,0 | 0,00 | 0,00 | 393 | 393 | 339 | 27,76 | 92,4 | 66226 |
Декабрь 2017 | 1-3 | 194 | 151 | 345 | 298 | 69,00 | 40,50 | 566 | 0,0 | 0,00 | 0,00 | 345 | 345 | 298 | 27,88 | 81,2 | 60360 |
Январь 2018 | 1-3 | 184 | 119 | 303 | 262 | 69,00 | 40,34 | 566 | 0,0 | 0,00 | 0,00 | 303 | 303 | 262 | 27,99 | 73,0 | 53294 |
Февраль 2018 | 1-3 | 144 | 89,7 | 233 | 202 | 69,00 | 40,23 | 566 | 0,0 | 0,00 | 0,00 | 233 | 233 | 202 | 28,22 | 59,7 | 37344 |
Март 2018 | 1-3 | 113 | 90,4 | 204 | 176 | 69,00 | 40,34 | 566 | 0,0 | 0,00 | 0,00 | 204 | 204 | 176 | 28,32 | 52,4 | 36200 |
Апрель 2018 | 1-3 | 143 | 129 | 272 | 235 | 69,00 | 41,60 | 566 | 0,0 | 0,00 | 0,00 | 272 | 272 | 235 | 28,09 | 64,8 | 46422 |
Всего за год | 5572 | 0,0 | 5572 | 735165 |
Полные балансовые таблицы расчетных режимов работы Кривопорожского водохранилища за средневодный 2014/15 водохозяйственный год обеспеченностью 50%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Юшкозер-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
69,00 | 41,06 | 566 | |||||||||||||||
Май 2014 | 1 | 95,6 | 289 | 385 | 332 | 69,00 | 40,80 | 566 | 0,0 | 0,00 | 0,00 | 385 | 385 | 332 | 27,78 | 119,9 | 21616 |
Май 2014 | 2 | 34,3 | 382 | 416 | 360 | 69,00 | 40,63 | 566 | 0,0 | 0,00 | 0,00 | 416 | 416 | 360 | 27,69 | 99,9 | 23344 |
Май 2014 | 3 | 31,0 | 320 | 351 | 303 | 69,00 | 40,25 | 566 | 0,0 | 0,00 | 0,00 | 351 | 351 | 303 | 27,87 | 82,5 | 21785 |
Июнь 2014 | 1 | 60,9 | 195 | 256 | 221 | 69,00 | 40,43 | 566 | 0,0 | 0,00 | 0,00 | 256 | 256 | 221 | 28,15 | 69,4 | 14579 |
Июнь 2014 | 2 | 60,9 | 189 | 250 | 216 | 69,00 | 40,27 | 566 | 0,0 | 0,00 | 0,00 | 250 | 250 | 216 | 28,17 | 65,8 | 14249 |
Июнь 2014 | 3 | 31,6 | 194 | 226 | 195 | 69,00 | 40,12 | 566 | 0,0 | 0,00 | 0,00 | 226 | 226 | 195 | 28,25 | 54,9 | 12901 |
Июль 2014 | 1 | 31,0 | 156 | 187 | 162 | 69,00 | 40,04 | 566 | 0,0 | 0,00 | 0,00 | 187 | 187 | 162 | 28,38 | 44,8 | 10745 |
Июль 2014 | 2 | 37,3 | 128 | 165 | 143 | 69,00 | 39,95 | 566 | 0,0 | 0,00 | 0,00 | 165 | 165 | 143 | 28,45 | 41,3 | 9522 |
Июль 2014 | 3 | 31,0 | 108 | 139 | 120 | 69,00 | 39,81 | 566 | 0,0 | 0,00 | 0,00 | 139 | 139 | 120 | 28,55 | 33,5 | 8841 |
Август 2014 | 1-3 | 39,4 | 81,7 | 121 | 105 | 69,00 | 39,90 | 566 | 0,0 | 0,00 | 0,00 | 121 | 121 | 105 | 28,64 | 33,4 | 21763 |
Сентябрь 2014 | 1-3 | 56,8 | 76,8 | 134 | 115 | 69,00 | 40,08 | 566 | 0,0 | 0,00 | 0,00 | 134 | 134 | 115 | 28,58 | 32,3 | 23192 |
Октябрь 2014 | 1-3 | 88,5 | 110 | 199 | 172 | 69,00 | 40,47 | 566 | 0,0 | 0,00 | 0,00 | 199 | 199 | 172 | 28,34 | 50,7 | 35311 |
Ноябрь 2014 | 1-3 | 149 | 184 | 333 | 287 | 69,00 | 40,48 | 566 | 0,0 | 0,00 | 0,00 | 333 | 333 | 287 | 27,92 | 89,2 | 56393 |
Декабрь 2014 | 1-3 | 193 | 109 | 302 | 261 | 69,00 | 40,41 | 566 | 0,0 | 0,00 | 0,00 | 302 | 302 | 261 | 28,00 | 71,4 | 53003 |
Январь 2015 | 1-3 | 183 | 93,6 | 276 | 239 | 69,00 | 40,26 | 566 | 0,0 | 0,00 | 0,00 | 276 | 276 | 239 | 28,08 | 66,8 | 48685 |
Февраль 2015 | 1-3 | 138 | 70,0 | 208 | 180 | 69,00 | 40,21 | 566 | 0,0 | 0,00 | 0,00 | 208 | 208 | 180 | 28,31 | 54,3 | 33458 |
Март 2015 | 1-3 | 125 | 79,7 | 205 | 177 | 69,00 | 40,67 | 566 | 0,0 | 0,00 | 0,00 | 205 | 205 | 177 | 28,32 | 51,0 | 36351 |
Апрель 2015 | 1-3 | 193 | 209 | 402 | 347 | 69,00 | 41,58 | 566 | 0,0 | 0,00 | 0,00 | 402 | 402 | 347 | 27,73 | 94,5 | 67659 |
Всего за год | 3934 | 0,0 | 3934 | 513397 |
Полные балансовые таблицы расчетных режимов работы Кривопорожского водохранилища за среднемаловодный 2013/14 водохозяйственный год обеспеченностью 75%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Юшкозер-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
69,00 | 41,26 | 566 | |||||||||||||||
Май 2013 | 1 | 121 | 366 | 487 | 421 | 69,00 | 40,70 | 566 | 0,0 | 0,00 | 0,0 | 487 | 487 | 421 | 27,51 | 140,0 | 27113 |
Май 2013 | 2 | 38,4 | 304 | 342 | 296 | 69,00 | 40,27 | 566 | 0,0 | 0,00 | 0,0 | 342 | 342 | 296 | 27,89 | 87,8 | 19332 |
Май 2013 | 3 | 31,0 | 200 | 231 | 200 | 69,00 | 40,09 | 566 | 0,0 | 0,00 | 0,0 | 231 | 231 | 200 | 28,23 | 55,0 | 14525 |
Июнь 2013 | 1 | 31,0 | 146 | 177 | 153 | 69,00 | 39,94 | 566 | 0,0 | 0,00 | 0,0 | 177 | 177 | 153 | 28,41 | 42,4 | 10182 |
Июнь 2013 | 2 | 31,0 | 106 | 137 | 118 | 69,00 | 39,92 | 566 | 0,0 | 0,00 | 0,0 | 137 | 137 | 118 | 28,56 | 33,0 | 7924 |
Июнь 2013 | 3 | 31,0 | 102 | 133 | 115 | 69,00 | 39,71 | 566 | 0,0 | 0,00 | 0,0 | 133 | 133 | 115 | 28,58 | 32,1 | 7698 |
Июль 2013 | 1 | 31,0 | 61,8 | 92,8 | 80,2 | 69,00 | 39,77 | 566 | 0,0 | 0,00 | 0,0 | 92,8 | 92,8 | 80,2 | 28,79 | 22,5 | 5409 |
Июль 2013 | 2 | 31,0 | 73,3 | 104 | 90,1 | 69,00 | 39,64 | 566 | 0,0 | 0,00 | 0,0 | 104 | 104 | 90,1 | 28,73 | 25,3 | 6067 |
Июль 2013 | 3 | 31,0 | 47,5 | 78,5 | 67,8 | 69,00 | 40,00 | 566 | 0,0 | 0,00 | 0,0 | 78,5 | 78,5 | 67,8 | 28,86 | 19,1 | 5046 |
Август 2013 | 1-3 | 31,0 | 118 | 149 | 129 | 69,00 | 39,81 | 566 | 0,0 | 0,00 | 0,0 | 149 | 149 | 129 | 28,50 | 35,8 | 26661 |
Сентябрь 2013 | 1-3 | 31,0 | 81,5 | 113 | 97,2 | 69,00 | 39,88 | 566 | 0,0 | 0,00 | 0,0 | 113 | 113 | 97,2 | 28,69 | 27,2 | 19605 |
Октябрь 2013 | 1-3 | 31,0 | 95,4 | 126 | 109 | 69,00 | 40,38 | 566 | 0,0 | 0,00 | 0,0 | 126 | 126 | 109 | 28,62 | 30,5 | 22707 |
Ноябрь 2013 | 1-3 | 103 | 168 | 271 | 234 | 69,00 | 40,26 | 566 | 0,0 | 0,00 | 0,0 | 271 | 271 | 234 | 28,10 | 64,9 | 46317 |
Декабрь 2013 | 1-3 | 173 | 123 | 296 | 256 | 69,00 | 40,59 | 566 | 0,0 | 0,00 | 0,0 | 296 | 296 | 256 | 28,02 | 71,8 | 52057 |
Январь 2014 | 1-3 | 196 | 151 | 347 | 300 | 69,00 | 40,37 | 566 | 0,0 | 0,00 | 0,0 | 347 | 347 | 300 | 27,88 | 83,1 | 60731 |
Февраль 2014 | 1-3 | 147 | 91,6 | 239 | 206 | 69,00 | 40,33 | 566 | 0,0 | 0,00 | 0,0 | 239 | 239 | 206 | 28,20 | 61,8 | 38191 |
Март 2014 | 1-3 | 131 | 107 | 238 | 206 | 69,00 | 40,56 | 566 | 0,0 | 0,00 | 0,0 | 238 | 238 | 206 | 28,21 | 59,0 | 42199 |
Апрель 2014 | 1-3 | 172 | 176 | 348 | 301 | 69,00 | 41,06 | 566 | 0,0 | 0,00 | 0,0 | 348 | 348 | 301 | 27,87 | 82,3 | 58994 |
Всего за год | 3379 | 0,0 | 3379 | 470759 |
Полные балансовые таблицы расчетных режимов работы Кривопорожского водохранилища за маловодный 2011/12 водохозяйственный год обеспеченностью 95%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Юшкозер-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
69,00 | 41,21 | 566 | |||||||||||||||
Май 2011 | 1 | 90,4 | 366 | 456 | 394 | 69,00 | 40,65 | 566 | 0,0 | 0,00 | 0,0 | 456 | 456 | 394 | 27,59 | 135,3 | 25484 |
Май 2011 | 2 | 31,0 | 327 | 358 | 309 | 69,00 | 40,36 | 566 | 0,0 | 0,00 | 0,0 | 358 | 358 | 309 | 27,85 | 84,1 | 20186 |
Май 2011 | 3 | 31,0 | 228 | 259 | 224 | 69,00 | 40,22 | 566 | 0,0 | 0,00 | 0,0 | 259 | 259 | 224 | 28,14 | 61,5 | 16231 |
Июнь 2011 | 1 | 31,0 | 186 | 217 | 187 | 69,00 | 40,11 | 566 | 0,0 | 0,00 | 0,0 | 217 | 217 | 187 | 28,28 | 51,8 | 12425 |
Июнь 2011 | 2 | 31,0 | 151 | 182 | 157 | 69,00 | 39,99 | 566 | 0,0 | 0,00 | 0,0 | 182 | 182 | 157 | 28,39 | 43,6 | 10464 |
Июнь 2011 | 3 | 31,0 | 117 | 148 | 128 | 69,00 | 39,96 | 566 | 0,0 | 0,00 | 0,0 | 148 | 148 | 128 | 28,51 | 35,6 | 8544 |
Июль 2011 | 1 | 31,0 | 111 | 142 | 123 | 69,00 | 39,80 | 566 | 0,0 | 0,00 | 0,0 | 142 | 142 | 123 | 28,54 | 34,2 | 8206 |
Июль 2011 | 2 | 31,0 | 78,5 | 110 | 94,6 | 69,00 | 39,91 | 566 | 0,0 | 0,00 | 0,0 | 110 | 110 | 94,6 | 28,70 | 26,5 | 6364 |
Июль 2011 | 3 | 31,0 | 100 | 131 | 113 | 69,00 | 39,66 | 566 | 0,0 | 0,00 | 0,0 | 131 | 131 | 113 | 28,59 | 31,6 | 8344 |
Август 2011 | 1-3 | 31,0 | 50,1 | 81,1 | 70,1 | 69,00 | 39,88 | 566 | 0,0 | 0,00 | 0,0 | 81,1 | 81,1 | 70,1 | 28,84 | 19,7 | 14685 |
Сентябрь 2011 | 1-3 | 31,0 | 94,7 | 126 | 109 | 69,00 | 39,96 | 566 | 0,0 | 0,00 | 0,0 | 126 | 126 | 109 | 28,62 | 30,4 | 21855 |
Октябрь 2011 | 1-3 | 31,0 | 111 | 142 | 123 | 69,00 | 40,11 | 566 | 0,0 | 0,00 | 0,0 | 142 | 142 | 123 | 28,54 | 34,2 | 25439 |
Ноябрь 2011 | 1-3 | 97,7 | 87,8 | 185 | 160 | 69,00 | 40,09 | 566 | 0,0 | 0,00 | 0,0 | 185 | 185 | 160 | 28,38 | 46,4 | 31972 |
Декабрь 2011 | 1-3 | 106 | 70,5 | 177 | 152 | 69,00 | 40,03 | 566 | 0,0 | 0,00 | 0,0 | 177 | 177 | 152 | 28,41 | 42,3 | 31476 |
Январь 2012 | 1-3 | 149 | 54,0 | 203 | 175 | 69,00 | 40,15 | 566 | 0,0 | 0,00 | 0,0 | 203 | 203 | 175 | 28,32 | 53,3 | 36027 |
Февраль 2012 | 1-3 | 124 | 51,2 | 176 | 152 | 69,00 | 40,05 | 566 | 0,0 | 0,00 | 0,0 | 176 | 176 | 152 | 28,41 | 46,5 | 29282 |
Март 2012 | 1-3 | 109 | 46,6 | 156 | 134 | 69,00 | 40,14 | 566 | 0,0 | 0,00 | 0,0 | 156 | 156 | 134 | 28,48 | 39,4 | 27829 |
Апрель 2012 | 1-3 | 137 | 73,1 | 210 | 181 | 69,00 | 41,57 | 566 | 0,0 | 0,00 | 0,0 | 210 | 210 | 181 | 28,30 | 50,4 | 36066 |
Всего за год | 2987 | 0,0 | 2987 | 370880 |
Приложение N 37
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Подужемского водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям
Полные балансовые таблицы расчетных режимов работы Подужемского водохранилища за многоводный 2017/18 водохозяйственный год обеспеченностью 5%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Кривопорожского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
40,00 | 28,00 | 23,8 | |||||||||||||||
Май 2017 | 1 | 311 | 57,3 | 369 | 319 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 369 | 369 | 319 | 12,00 | 45,2 | 8960 |
Май 2017 | 2 | 352 | 76,3 | 428 | 370 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 428 | 428 | 370 | 12,00 | 43,4 | 10407 |
Май 2017 | 3 | 445 | 116 | 561 | 533 | 40,00 | 28,00 | 23,8 | 0,0 | 21,0 | 0,00 | 540 | 561 | 533 | 12,00 | 54,7 | 14433 |
Июнь 2017 | 1 | 549 | 156 | 705 | 609 | 40,00 | 28,00 | 23,8 | 0,0 | 165 | 0,00 | 540 | 705 | 609 | 12,00 | 54,7 | 13121 |
Июнь 2017 | 2 | 423 | 86,1 | 509 | 440 | 40,00 | 28,00 | 23,8 | 0,0 | 2,31 | 0,00 | 507 | 509 | 440 | 12,00 | 54,7 | 12318 |
Июнь 2017 | 3 | 319 | 41,3 | 360 | 311 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 360 | 360 | 311 | 12,00 | 39,0 | 8743 |
Июль 2017 | 1 | 267 | 29,2 | 297 | 256 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 297 | 297 | 256 | 12,00 | 30,7 | 7208 |
Июль 2017 | 2 | 272 | 47,3 | 320 | 276 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 320 | 320 | 276 | 12,00 | 32,7 | 7768 |
Июль 2017 | 3 | 292 | 86,8 | 379 | 360 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 379 | 379 | 360 | 12,00 | 38,8 | 10133 |
Август 2017 | 1-3 | 349 | 75,0 | 424 | 1136 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 424 | 424 | 1136 | 12,00 | 47,3 | 31938 |
Сентябрь 2017 | 1-3 | 642 | 120 | 762 | 1974 | 40,00 | 28,00 | 23,8 | 0,0 | 222 | 0,00 | 540 | 762 | 1974 | 12,00 | 54,7 | 39362 |
Октябрь 2017 | 1-3 | 477 | 115 | 592 | 1584 | 40,00 | 28,00 | 23,8 | 0,0 | 51,6 | 0,00 | 540 | 592 | 1584 | 12,00 | 54,7 | 40674 |
Ноябрь 2017 | 1-3 | 393 | 64,1 | 457 | 1184 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 457 | 457 | 1184 | 12,00 | 46,4 | 33305 |
Декабрь 2017 | 1-3 | 345 | 30,1 | 375 | 1004 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 375 | 375 | 1004 | 12,00 | 38,0 | 28245 |
Январь 2018 | 1-3 | 303 | 23,1 | 326 | 874 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 326 | 326 | 874 | 12,00 | 33,6 | 24587 |
Февраль 2018 | 1-3 | 233 | 7,14 | 241 | 582 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 241 | 241 | 582 | 12,00 | 26,2 | 16365 |
Март 2018 | 1-3 | 204 | 2,10 | 206 | 551 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 206 | 206 | 551 | 12,00 | 22,5 | 15496 |
Апрель 2018 | 1-3 | 272 | 20,2 | 292 | 757 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 292 | 292 | 757 | 12,00 | 29,7 | 21302 |
Всего за год | 13123 | 0,0 | 13123 | 344363 |
Полные балансовые таблицы расчетных режимов работы Подужемского водохранилища за средневодный 2014/15 водохозяйственный год обеспеченностью 50%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Кривопорож-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
40,00 | 28,00 | 23,8 | |||||||||||||||
Май 2014 | 1 | 385 | 54,7 | 439 | 380 | 40,00 | 28,00 | 23,8 | 0,0 | 3,26 | 0,00 | 436 | 439 | 380 | 12,00 | 54,7 | 10594 |
Май 2014 | 2 | 416 | 111 | 527 | 456 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 527 | 527 | 456 | 12,00 | 54,6 | 12812 |
Май 2014 | 3 | 351 | 87,7 | 439 | 417 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 439 | 439 | 417 | 12,00 | 44,4 | 11725 |
Июнь 2014 | 1 | 256 | 46,4 | 302 | 261 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 302 | 302 | 261 | 12,00 | 34,4 | 7345 |
Июнь 2014 | 2 | 250 | 32,4 | 282 | 244 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 282 | 282 | 244 | 12,00 | 31,4 | 6858 |
Июнь 2014 | 3 | 226 | 19,6 | 245 | 212 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 245 | 245 | 212 | 12,00 | 25,3 | 5957 |
Июль 2014 | 1 | 187 | 25,1 | 212 | 183 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 212 | 212 | 183 | 12,00 | 21,5 | 5154 |
Июль 2014 | 2 | 165 | 17,2 | 182 | 158 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 182 | 182 | 158 | 12,00 | 19,2 | 4434 |
Июль 2014 | 3 | 139 | 15,7 | 155 | 147 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 155 | 155 | 147 | 12,00 | 15,7 | 4135 |
Август 2014 | 1-3 | 121 | 10,8 | 132 | 353 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 132 | 132 | 353 | 12,00 | 15,1 | 9932 |
Сентябрь 2014 | 1-3 | 134 | 7,17 | 141 | 365 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 141 | 141 | 365 | 12,00 | 14,3 | 10260 |
Октябрь 2014 | 1-3 | 199 | 8,32 | 207 | 554 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 207 | 207 | 554 | 12,00 | 22,3 | 15580 |
Ноябрь 2014 | 1-3 | 333 | 19,2 | 352 | 912 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 352 | 352 | 912 | 12,00 | 40,5 | 25653 |
Декабрь 2014 | 1-3 | 302 | 13,9 | 316 | 845 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 316 | 316 | 845 | 12,00 | 32,0 | 23766 |
Январь 2015 | 1-3 | 276 | 7,84 | 284 | 761 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 284 | 284 | 761 | 12,00 | 29,4 | 21397 |
Февраль 2015 | 1-3 | 208 | 6,36 | 215 | 520 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 215 | 215 | 520 | 12,00 | 23,7 | 14617 |
Март 2015 | 1-3 | 205 | 8,77 | 213 | 571 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 213 | 213 | 571 | 12,00 | 22,5 | 16064 |
Апрель 2015 | 1-3 | 402 | 36,7 | 438 | 1136 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 438 | 438 | 1136 | 12,00 | 44,6 | 31952 |
Всего за год | 8474 | 0,0 | 8474 | 238236 |
Полные балансовые таблицы расчетных режимов работы Подужемского водохранилища за среднемаловодный 2013/14 водохозяйственный год обеспеченностью 75%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Кривопорож-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
40,00 | 28,00 | 23,8 | |||||||||||||||
Май 2013 | 1 | 487 | 87,4 | 574 | 496 | 40,00 | 28,00 | 23,8 | 0,0 | 34,2 | 0,00 | 540 | 574 | 496 | 12,00 | 54,7 | 13121 |
Май 2013 | 2 | 342 | 47,5 | 390 | 337 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 390 | 390 | 337 | 12,00 | 42,7 | 9473 |
Май 2013 | 3 | 231 | 16,5 | 248 | 235 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 248 | 248 | 235 | 12,00 | 25,1 | 6615 |
Июнь 2013 | 1 | 177 | 20,8 | 198 | 171 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 198 | 198 | 171 | 12,00 | 20,0 | 4806 |
Июнь 2013 | 2 | 137 | 12,6 | 150 | 129 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 150 | 150 | 129 | 12,00 | 15,1 | 3635 |
Июнь 2013 | 3 | 133 | 12,2 | 145 | 125 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 145 | 145 | 125 | 12,00 | 14,7 | 3528 |
Июль 2013 | 1 | 92,8 | 6,80 | 100 | 86 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 100 | 100 | 86,1 | 12,00 | 10,1 | 2420 |
Июль 2013 | 2 | 104 | 4,80 | 109 | 94 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 109 | 109 | 94,3 | 12,00 | 11,0 | 2651 |
Июль 2013 | 3 | 78,5 | 0,18 | 78,7 | 74,8 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 78,7 | 78,7 | 74,8 | 12,00 | 8,0 | 2103 |
Август 2013 | 1-3 | 149 | 3,13 | 152 | 407 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 152 | 152 | 407 | 12,00 | 15,4 | 11459 |
Сентябрь 2013 | 1-3 | 113 | 1,83 | 114 | 296 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 114 | 114 | 296 | 12,00 | 11,6 | 8334 |
Октябрь 2013 | 1-3 | 126 | 8,06 | 134 | 360 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 134 | 134 | 360 | 12,00 | 13,6 | 10128 |
Ноябрь 2013 | 1-3 | 271 | 22,0 | 293 | 760 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 293 | 293 | 760 | 12,00 | 30,0 | 21386 |
Декабрь 2013 | 1-3 | 296 | 17,9 | 314 | 841 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 314 | 314 | 841 | 12,00 | 32,6 | 23650 |
Январь 2014 | 1-3 | 347 | 22,9 | 370 | 991 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 370 | 370 | 991 | 12,00 | 38,1 | 27869 |
Февраль 2014 | 1-3 | 239 | 14,6 | 253 | 613 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 253 | 253 | 613 | 12,00 | 27,9 | 17243 |
Март 2014 | 1-3 | 238 | 21,2 | 260 | 695 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 260 | 260 | 695 | 12,00 | 27,3 | 19551 |
Апрель 2014 | 1-3 | 348 | 36,3 | 385 | 997 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 385 | 385 | 997 | 12,00 | 39,1 | 28045 |
Всего за год | 7711 | 0,0 | 7711 | 216017 |
Полные балансовые таблицы расчетных режимов работы Подужемского водохранилища за маловодный 2011/12 водохозяйственный год обеспеченностью 95%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Кривопорож-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
40,00 | 28,00 | 23,8 | |||||||||||||||
Май 2011 | 1 | 456 | 67,7 | 524 | 453 | 40,00 | 28,00 | 23,8 | 0,0 | 11,5 | 0,00 | 513 | 524 | 453 | 12,00 | 54,7 | 12454 |
Май 2011 | 2 | 358 | 51,5 | 410 | 354 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 410 | 410 | 354 | 12,00 | 41,5 | 9950 |
Май 2011 | 3 | 259 | 36,6 | 296 | 281 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 296 | 296 | 281 | 12,00 | 29,9 | 7901 |
Июнь 2011 | 1 | 217 | 28,9 | 246 | 212 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 246 | 246 | 212 | 12,00 | 24,9 | 5975 |
Июнь 2011 | 2 | 182 | 18,1 | 200 | 173 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 200 | 200 | 173 | 12,00 | 20,3 | 4862 |
Июнь 2011 | 3 | 148 | 12,0 | 160 | 138 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 160 | 160 | 138 | 12,00 | 16,2 | 3888 |
Июль 2011 | 1 | 142 | 6,30 | 148 | 128 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 148 | 148 | 128 | 12,00 | 15,0 | 3604 |
Июль 2011 | 2 | 110 | 7,30 | 117 | 101 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 117 | 117 | 101 | 12,00 | 11,8 | 2838 |
Июль 2011 | 3 | 131 | 5,64 | 137 | 130 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 137 | 137 | 130 | 12,00 | 13,8 | 3652 |
Август 2011 | 1-3 | 81,1 | 7,84 | 88,9 | 238 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 88,9 | 88,9 | 238 | 12,00 | 9,0 | 6700 |
Сентябрь 2011 | 1-3 | 126 | 5,33 | 131 | 340 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 131 | 131 | 340 | 12,00 | 13,3 | 9552 |
Октябрь 2011 | 1-3 | 142 | 6,48 | 148 | 398 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 148 | 148 | 398 | 12,00 | 15,0 | 11184 |
Ноябрь 2011 | 1-3 | 185 | 2,60 | 188 | 487 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 188 | 188 | 487 | 12,00 | 19,9 | 13707 |
Декабрь 2011 | 1-3 | 177 | 0,97 | 177 | 475 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 177 | 177 | 475 | 12,00 | 18,0 | 13367 |
Январь 2012 | 1-3 | 203 | 1,81 | 205 | 548 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 205 | 205 | 548 | 12,00 | 22,8 | 15405 |
Февраль 2012 | 1-3 | 176 | 5,62 | 181 | 454 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 181 | 181 | 454 | 12,00 | 20,2 | 12762 |
Март 2012 | 1-3 | 156 | 3,77 | 159 | 427 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 159 | 159 | 427 | 12,00 | 17,0 | 12009 |
Апрель 2012 | 1-3 | 210 | 13,7 | 224 | 579 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 224 | 224 | 579 | 12,00 | 22,7 | 16292 |
Всего за год | 5916 | 0,0 | 5916 | 166102 |
Приложение N 38
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Путкинского водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям
Полные балансовые таблицы расчетных режимов работы Путкинского водохранилища за многоводный 2017/18 водохозяйственный год обеспеченностью 5%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Подужемского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
28,00 | 6,35 | 49,0 | |||||||||||||||
Май 2017 | 1 | 369 | 0,00 | 369 | 319 | 28,00 | 6,29 | 49,0 | 0,0 | 0,00 | 0,00 | 369 | 369 | 319 | 21,88 | 81,6 | 16327 |
Май 2017 | 2 | 428 | 0,00 | 428 | 370 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 428 | 428 | 370 | 21,71 | 78,4 | 18826 |
Май 2017 | 3 | 561 | 0,00 | 561 | 533 | 28,00 | 6,46 | 49,0 | 0,0 | 75,0 | 0,00 | 486 | 561 | 533 | 21,54 | 88,3 | 23317 |
Июнь 2017 | 1 | 705 | 0,00 | 705 | 609 | 28,00 | 6,42 | 49,0 | 0,0 | 219 | 0,00 | 486 | 705 | 609 | 21,54 | 88,3 | 21197 |
Июнь 2017 | 2 | 509 | 0,00 | 509 | 440 | 28,00 | 6,17 | 49,0 | 0,0 | 28,8 | 0,00 | 480 | 509 | 440 | 21,56 | 88,3 | 20970 |
Июнь 2017 | 3 | 360 | 0,00 | 360 | 311 | 28,00 | 5,79 | 49,0 | 0,0 | 0,00 | 0,00 | 360 | 360 | 311 | 21,91 | 71,0 | 15959 |
Июль 2017 | 1 | 297 | 0,00 | 297 | 256 | 28,00 | 5,99 | 49,0 | 0,0 | 0,00 | 0,00 | 297 | 297 | 256 | 22,11 | 56,5 | 13277 |
Июль 2017 | 2 | 320 | 0,00 | 320 | 276 | 28,00 | 6,16 | 49,0 | 0,0 | 0,00 | 0,00 | 320 | 320 | 276 | 22,03 | 60,0 | 14258 |
Июль 2017 | 3 | 379 | 0,00 | 379 | 360 | 28,00 | 6,21 | 49,0 | 0,0 | 0,00 | 0,00 | 379 | 379 | 360 | 21,85 | 70,6 | 18451 |
Август 2017 | 1-3 | 424 | 0,00 | 424 | 1136 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 424 | 424 | 1136 | 21,72 | 85,2 | 57805 |
Сентябрь 2017 | 1-3 | 762 | 0,00 | 762 | 1974 | 28,00 | 6,46 | 49,0 | 0,0 | 276 | 0,00 | 486 | 762 | 1974 | 21,54 | 88,3 | 63591 |
Октябрь 2017 | 1-3 | 592 | 0,00 | 592 | 1584 | 28,00 | 6,30 | 49,0 | 0,0 | 106 | 0,00 | 486 | 592 | 1584 | 21,54 | 88,3 | 65710 |
Ноябрь 2017 | 1-3 | 457 | 0,00 | 457 | 1184 | 28,00 | 6,13 | 49,0 | 0,0 | 0,00 | 0,00 | 457 | 457 | 1184 | 21,62 | 83,7 | 60018 |
Декабрь 2017 | 1-3 | 375 | 0,00 | 375 | 1004 | 28,00 | 5,98 | 49,0 | 0,0 | 0,00 | 0,00 | 375 | 375 | 1004 | 21,86 | 69,2 | 51459 |
Январь 2018 | 1-3 | 326 | 0,00 | 326 | 874 | 28,00 | 5,76 | 49,0 | 0,0 | 0,00 | 0,00 | 326 | 326 | 874 | 22,01 | 61,6 | 45085 |
Февраль 2018 | 1-3 | 241 | 0,00 | 241 | 582 | 28,00 | 5,64 | 49,0 | 0,0 | 0,00 | 0,00 | 241 | 241 | 582 | 22,30 | 48,5 | 30406 |
Март 2018 | 1-3 | 206 | 0,00 | 206 | 551 | 28,00 | 5,81 | 49,0 | 0,0 | 0,00 | 0,00 | 206 | 206 | 551 | 22,42 | 41,9 | 28947 |
Апрель 2018 | 1-3 | 292 | 0,00 | 292 | 757 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 292 | 292 | 757 | 22,12 | 54,8 | 39266 |
Всего за год | 13123 | 0,0 | 13123 | 604869 |
Полные балансовые таблицы расчетных режимов работы Путкинского водохранилища за средневодный 2014/15 водохозяйственный год обеспеченностью 50%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Подужемского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
28,00 | 6,46 | 49,0 | |||||||||||||||
Май 2014 | 1 | 439 | 0,00 | 439 | 380 | 28,00 | 6,46 | 49,0 | 0,0 | 8,66 | 0,00 | 431 | 439 | 380 | 21,70 | 88,3 | 18915 |
Май 2014 | 2 | 527 | 0,00 | 527 | 456 | 28,00 | 6,32 | 49,0 | 0,0 | 41,3 | 0,00 | 486 | 527 | 456 | 21,54 | 88,3 | 21197 |
Май 2014 | 3 | 439 | 0,00 | 439 | 417 | 28,00 | 5,81 | 49,0 | 0,0 | 0,00 | 0,00 | 439 | 439 | 417 | 21,68 | 80,2 | 21182 |
Июнь 2014 | 1 | 302 | 0,00 | 302 | 261 | 28,00 | 5,94 | 49,0 | 0,0 | 0,00 | 0,00 | 302 | 302 | 261 | 22,09 | 63,0 | 13514 |
Июнь 2014 | 2 | 282 | 0,00 | 282 | 244 | 28,00 | 5,74 | 49,0 | 0,0 | 0,00 | 0,00 | 282 | 282 | 244 | 22,15 | 57,8 | 12661 |
Июнь 2014 | 3 | 245 | 0,00 | 245 | 212 | 28,00 | 5,61 | 49,0 | 0,0 | 0,00 | 0,00 | 245 | 245 | 212 | 22,28 | 47,0 | 11060 |
Июль 2014 | 1 | 212 | 0,00 | 212 | 183 | 28,00 | 5,50 | 49,0 | 0,0 | 0,00 | 0,00 | 212 | 212 | 183 | 22,39 | 40,1 | 9618 |
Июль 2014 | 2 | 182 | 0,00 | 182 | 158 | 28,00 | 5,33 | 49,0 | 0,0 | 0,00 | 0,00 | 182 | 182 | 158 | 22,50 | 35,9 | 8314 |
Июль 2014 | 3 | 155 | 0,00 | 155 | 147 | 28,00 | 5,13 | 49,0 | 0,0 | 0,00 | 0,00 | 155 | 155 | 147 | 22,67 | 29,6 | 7811 |
Август 2014 | 1-3 | 132 | 0,00 | 132 | 353 | 28,00 | 5,21 | 49,0 | 0,0 | 0,00 | 0,00 | 132 | 132 | 353 | 22,82 | 28,6 | 18880 |
Сентябрь 2014 | 1-3 | 141 | 0,00 | 141 | 365 | 28,00 | 5,51 | 49,0 | 0,0 | 0,00 | 0,00 | 141 | 141 | 365 | 22,76 | 27,1 | 19459 |
Октябрь 2014 | 1-3 | 207 | 0,00 | 207 | 554 | 28,00 | 5,94 | 49,0 | 0,0 | 0,00 | 0,00 | 207 | 207 | 554 | 22,41 | 41,6 | 29097 |
Ноябрь 2014 | 1-3 | 352 | 0,00 | 352 | 912 | 28,00 | 5,93 | 49,0 | 0,0 | 0,00 | 0,00 | 352 | 352 | 912 | 21,93 | 73,5 | 46855 |
Декабрь 2014 | 1-3 | 316 | 0,00 | 316 | 845 | 28,00 | 5,84 | 49,0 | 0,0 | 0,00 | 0,00 | 316 | 316 | 845 | 22,04 | 58,8 | 43652 |
Январь 2015 | 1-3 | 284 | 0,00 | 284 | 761 | 28,00 | 5,68 | 49,0 | 0,0 | 0,00 | 0,00 | 284 | 284 | 761 | 22,15 | 54,1 | 39492 |
Февраль 2015 | 1-3 | 215 | 0,00 | 215 | 520 | 28,00 | 5,64 | 49,0 | 0,0 | 0,00 | 0,00 | 215 | 215 | 520 | 22,38 | 44,1 | 27266 |
Март 2015 | 1-3 | 213 | 0,00 | 213 | 571 | 28,00 | 6,22 | 49,0 | 0,0 | 0,00 | 0,00 | 213 | 213 | 571 | 22,39 | 41,9 | 29973 |
Апрель 2015 | 1-3 | 438 | 0,00 | 438 | 1136 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 438 | 438 | 1136 | 21,68 | 80,6 | 57723 |
Всего за год | 8474 | 0,0 | 8474 | 436667 |
Полные балансовые таблицы расчетных режимов работы Путкинского водохранилища за среднемаловодный 2013/14 водохозяйственный год обеспеченностью 75%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуля-ция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Подужемского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
28,00 | 6,46 | 49,0 | |||||||||||||||
Май 2013 | 1 | 574 | 0,00 | 574 | 496 | 28,00 | 6,27 | 49,0 | 0,0 | 88,2 | 0,00 | 486 | 574 | 496 | 21,54 | 88,3 | 21197 |
Май 2013 | 2 | 390 | 0,00 | 390 | 337 | 28,00 | 5,73 | 49,0 | 0,0 | 0,00 | 0,00 | 390 | 390 | 337 | 21,82 | 77,3 | 17223 |
Май 2013 | 3 | 248 | 0,00 | 248 | 235 | 28,00 | 5,56 | 49,0 | 0,0 | 0,00 | 0,00 | 248 | 248 | 235 | 22,27 | 46,5 | 12278 |
Июнь 2013 | 1 | 198 | 0,00 | 198 | 171 | 28,00 | 5,30 | 49,0 | 0,0 | 0,00 | 0,00 | 198 | 198 | 171 | 22,44 | 37,5 | 8989 |
Июнь 2013 | 2 | 150 | 0,00 | 150 | 129 | 28,00 | 5,27 | 49,0 | 0,0 | 0,00 | 0,00 | 150 | 150 | 129 | 22,70 | 28,7 | 6877 |
Июнь 2013 | 3 | 145 | 0,00 | 145 | 125 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 145 | 145 | 125 | 22,73 | 27,8 | 6683 |
Июль 2013 | 1 | 100 | 0,00 | 100 | 86 | 28,00 | 5,04 | 49,0 | 0,0 | 0,00 | 0,00 | 100 | 100 | 86,1 | 23,00 | 19,3 | 4639 |
Июль 2013 | 2 | 109 | 0,00 | 109 | 94 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 109 | 109 | 94,3 | 22,96 | 21,1 | 5073 |
Июль 2013 | 3 | 78,7 | 0,00 | 78,7 | 74,8 | 28,00 | 5,31 | 49,0 | 0,0 | 0,00 | 0,00 | 78,7 | 78,7 | 74,8 | 23,00 | 15,3 | 4031 |
Август 2013 | 1-3 | 152 | 0,00 | 152 | 407 | 28,00 | 5,07 | 49,0 | 0,0 | 0,00 | 0,00 | 152 | 152 | 407 | 22,69 | 29,1 | 21664 |
Сентябрь 2013 | 1-3 | 114 | 0,00 | 114 | 296 | 28,00 | 5,20 | 49,0 | 0,0 | 0,00 | 0,00 | 114 | 114 | 296 | 22,93 | 22,1 | 15925 |
Октябрь 2013 | 1-3 | 134 | 0,00 | 134 | 360 | 28,00 | 5,86 | 49,0 | 0,0 | 0,00 | 0,00 | 134 | 134 | 360 | 22,80 | 25,9 | 19244 |
Ноябрь 2013 | 1-3 | 293 | 0,00 | 293 | 760 | 28,00 | 5,72 | 49,0 | 0,0 | 0,00 | 0,00 | 293 | 293 | 760 | 22,12 | 55,2 | 39416 |
Декабрь 2013 | 1-3 | 314 | 0,00 | 314 | 841 | 28,00 | 6,08 | 49,0 | 0,0 | 0,00 | 0,00 | 314 | 314 | 841 | 22,05 | 59,8 | 43440 |
Январь 2014 | 1-3 | 370 | 0,00 | 370 | 991 | 28,00 | 5,82 | 49,0 | 0,0 | 0,00 | 0,00 | 370 | 370 | 991 | 21,88 | 69,4 | 50806 |
Февраль 2014 | 1-3 | 253 | 0,00 | 253 | 613 | 28,00 | 5,80 | 49,0 | 0,0 | 0,00 | 0,00 | 253 | 253 | 613 | 22,25 | 51,5 | 31975 |
Март 2014 | 1-3 | 260 | 0,00 | 260 | 695 | 28,00 | 6,09 | 49,0 | 0,0 | 0,00 | 0,00 | 260 | 260 | 695 | 22,23 | 50,5 | 36221 |
Апрель 2014 | 1-3 | 385 | 0,00 | 385 | 997 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 385 | 385 | 997 | 21,83 | 71,1 | 51028 |
Всего за год | 7711 | 0,0 | 7711 | 396708 |
Полные балансовые таблицы расчетных режимов работы Путкинского водохранилища за маловодный 2011/12 водохозяйственный год обеспеченностью 95%
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Подужемского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
28,00 | 6,46 | 49,0 | |||||||||||||||
Май 2011 | 1 | 524 | 0,00 | 524 | 453 | 28,00 | 6,24 | 49,0 | 0,0 | 44,5 | 0,00 | 480 | 524 | 453 | 21,56 | 88,3 | 20936 |
Май 2011 | 2 | 410 | 0,00 | 410 | 354 | 28,00 | 5,89 | 49,0 | 0,0 | 0,00 | 0,00 | 410 | 410 | 354 | 21,76 | 75,2 | 18045 |
Май 2011 | 3 | 296 | 0,00 | 296 | 281 | 28,00 | 5,72 | 49,0 | 0,0 | 0,00 | 0,00 | 296 | 296 | 281 | 22,11 | 55,1 | 14556 |
Июнь 2011 | 1 | 246 | 0,00 | 246 | 212 | 28,00 | 5,57 | 49,0 | 0,0 | 0,00 | 0,00 | 246 | 246 | 212 | 22,28 | 46,2 | 11093 |
Июнь 2011 | 2 | 200 | 0,00 | 200 | 173 | 28,00 | 5,36 | 49,0 | 0,0 | 0,00 | 0,00 | 200 | 200 | 173 | 22,43 | 37,9 | 9090 |
Июнь 2011 | 3 | 160 | 0,00 | 160 | 138 | 28,00 | 5,29 | 49,0 | 0,0 | 0,00 | 0,00 | 160 | 160 | 138 | 22,64 | 30,6 | 7333 |
Июль 2011 | 1 | 148 | 0,00 | 148 | 128 | 28,00 | 5,09 | 49,0 | 0,0 | 0,00 | 0,00 | 148 | 148 | 128 | 22,71 | 28,4 | 6820 |
Июль 2011 | 2 | 117 | 0,00 | 117 | 101 | 28,00 | 5,21 | 49,0 | 0,0 | 0,00 | 0,00 | 117 | 117 | 101 | 22,91 | 22,6 | 5419 |
Июль 2011 | 3 | 137 | 0,00 | 137 | 130 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 137 | 137 | 130 | 22,79 | 26,3 | 6935 |
Август 2011 | 1-3 | 88,9 | 0,00 | 89 | 238 | 28,00 | 5,18 | 49,0 | 0,0 | 0,00 | 0,00 | 88,9 | 88,9 | 238 | 23,00 | 17,3 | 12841 |
Сентябрь 2011 | 1-3 | 131 | 0,00 | 131 | 340 | 28,00 | 5,29 | 49,0 | 0,0 | 0,00 | 0,00 | 131 | 131 | 340 | 22,82 | 25,2 | 18166 |
Октябрь 2011 | 1-3 | 148 | 0,00 | 148 | 398 | 28,00 | 5,52 | 49,0 | 0,0 | 0,00 | 0,00 | 148 | 148 | 398 | 22,71 | 28,4 | 21166 |
Ноябрь 2011 | 1-3 | 188 | 0,00 | 188 | 487 | 28,00 | 5,48 | 49,0 | 0,0 | 0,00 | 0,00 | 188 | 188 | 487 | 22,48 | 37,2 | 25674 |
Декабрь 2011 | 1-3 | 177 | 0,00 | 177 | 475 | 28,00 | 5,38 | 49,0 | 0,0 | 0,00 | 0,00 | 177 | 177 | 475 | 22,52 | 33,7 | 25089 |
Январь 2012 | 1-3 | 205 | 0,00 | 205 | 548 | 28,00 | 5,56 | 49,0 | 0,0 | 0,00 | 0,00 | 205 | 205 | 548 | 22,43 | 42,5 | 28781 |
Февраль 2012 | 1-3 | 181 | 0,00 | 181 | 454 | 28,00 | 5,41 | 49,0 | 0,0 | 0,00 | 0,00 | 181 | 181 | 454 | 22,50 | 37,8 | 23932 |
Март 2012 | 1-3 | 159 | 0,00 | 159 | 427 | 28,00 | 5,58 | 49,0 | 0,0 | 0,00 | 0,00 | 159 | 159 | 427 | 22,64 | 32,0 | 22656 |
Апрель 2012 | 1-3 | 224 | 0,00 | 224 | 579 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 224 | 224 | 579 | 22,36 | 42,4 | 30350 |
Всего за год | 5916 | 0,0 | 5916 | 308882 |
Приложение N 39
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Юшкозерского водохранилища за маловодный трехлетний период с 1958/59 по 1960/1961 водохозяйственные годы
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохранилища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
к створу Юшкозерского гидроузла | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
100,50 | 90,84 | 398 | |||||||||||||
Май 1958 | 1 | 43,4 | 37,5 | 100,47 | 90,12 | 386 | -11,6 | 0,0 | 1,0 | 55,8 | 56,8 | 49,1 | 10,35 | 9,7 | 1125 |
Май 1958 | 2 | 94,4 | 81,6 | 100,60 | 90,12 | 441 | 54,8 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 10,47 | 2,7 | 633 |
Май 1958 | 3 | 312 | 297 | 101,24 | 90,12 | 708 | 267 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 11,06 | 2,8 | 720 |
Июнь 1958 | 1 | 575 | 497 | 102,19 | 91,56 | 1141 | 432 | 0,0 | 1,0 | 73,7 | 74,7 | 64,5 | 11,66 | 21,6 | 1650 |
Июнь 1958 | 2 | 357 | 308 | 102,38 | 91,41 | 1241 | 101 | 0,0 | 1,0 | 239 | 240 | 208 | 10,83 | 21,8 | 5196 |
Июнь 1958 | 3 | 315 | 272 | 102,57 | 91,11 | 1343 | 102 | 0,0 | 1,0 | 196 | 197 | 170 | 11,25 | 19,6 | 4425 |
Июль 1958 | 1 | 253 | 219 | 102,71 | 91,00 | 1413 | 69,9 | 0,0 | 1,0 | 171 | 172 | 149 | 11,50 | 16,9 | 3968 |
Июль 1958 | 2 | 193 | 167 | 102,83 | 90,78 | 1477 | 63,5 | 0,0 | 1,0 | 118 | 119 | 103 | 12,02 | 13,8 | 2860 |
Июль 1958 | 3 | 190 | 181 | 102,97 | 90,72 | 1551 | 74,0 | 0,0 | 1,0 | 111 | 112 | 107 | 12,19 | 11,4 | 2999 |
Август 1958 | 1-3 | 134 | 359 | 102,99 | 90,72 | 1559 | 8,21 | 0,0 | 1,0 | 130 | 131 | 351 | 12,25 | 13,5 | 9832 |
Сентябрь 1958 | 1-3 | 60,8 | 158 | 102,81 | 90,39 | 1465 | -93,8 | 0,0 | 1,0 | 96,0 | 97,0 | 251 | 12,43 | 10,9 | 7125 |
Октябрь 1958 | 1-3 | 69,5 | 186 | 102,76 | 90,70 | 1442 | -23,0 | 0,0 | 1,0 | 77,1 | 78,1 | 209 | 12,42 | 9,2 | 5946 |
Ноябрь 1958 | 1-3 | 94,0 | 244 | 102,70 | 90,94 | 1407 | -34,6 | 0,0 | 1,0 | 106 | 107 | 278 | 12,06 | 13,6 | 7750 |
Декабрь 1958 | 1-3 | 68,5 | 183 | 102,30 | 90,99 | 1200 | -207 | 0,0 | 1,0 | 145 | 146 | 391 | 11,75 | 14,2 | 10431 |
Январь 1959 | 1-3 | 55,0 | 147 | 101,80 | 90,90 | 955 | -245 | 0,0 | 1,0 | 145 | 146 | 392 | 11,31 | 14,3 | 10072 |
Февраль 1959 | 1-3 | 38,8 | 93,9 | 101,39 | 90,77 | 777 | -178 | 0,0 | 1,0 | 111 | 112 | 272 | 10,98 | 11,7 | 6840 |
Март 1959 | 1-3 | 39,4 | 106 | 100,99 | 90,72 | 598 | -179 | 0,0 | 1,0 | 105 | 106 | 285 | 10,64 | 9,9 | 6919 |
Апрель 1959 | 1-3 | 35,7 | 92,5 | 100,50 | 91,49 | 398 | -200 | 0,0 | 1,0 | 112 | 113 | 293 | 10,26 | 9,6 | 6781 |
Май 1959 | 1 | 235 | 203 | 100,75 | 90,39 | 502 | 104 | 0,0 | 1,0 | 113 | 114 | 98,9 | 10,26 | 17,2 | 2235 |
Май 1959 | 2 | 276 | 238 | 101,22 | 90,12 | 699 | 197 | 0,0 | 1,0 | 47,3 | 48,3 | 41,8 | 11,02 | 5,6 | 1021 |
Май 1959 | 3 | 231 | 220 | 101,65 | 90,12 | 889 | 190 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 11,49 | 2,9 | 755 |
Июнь 1959 | 1 | 170 | 147 | 101,92 | 90,12 | 1009 | 120 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,78 | 3,0 | 708 |
Июнь 1959 | 2 | 122 | 105 | 102,08 | 90,12 | 1087 | 78,6 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,95 | 3,0 | 722 |
Июнь 1959 | 3 | 104 | 89,9 | 102,21 | 90,12 | 1150 | 63,1 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 12,08 | 3,1 | 730 |
Июль 1959 | 1 | 72,3 | 62,5 | 102,27 | 90,12 | 1186 | 35,7 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 12,15 | 3,1 | 736 |
Июль 1959 | 2 | 96,8 | 83,6 | 102,38 | 90,12 | 1243 | 56,8 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 12,25 | 3,1 | 742 |
Июль 1959 | 3 | 37,6 | 35,7 | 102,39 | 90,12 | 1249 | 6,27 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 12,28 | 3,1 | 820 |
Август 1959 | 1-3 | 36,8 | 98,6 | 102,42 | 90,12 | 1265 | 15,5 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 12,31 | 3,1 | 2315 |
Сентябрь 1959 | 1-3 | 27,0 | 70,0 | 102,40 | 90,12 | 1254 | -10,4 | 0,0 | 1,0 | 30,0 | 31,0 | 80,4 | 12,31 | 3,1 | 2241 |
Октябрь 1959 | 1-3 | 30,9 | 82,8 | 102,40 | 90,64 | 1254 | -0,29 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 12,29 | 3,1 | 2314 |
Ноябрь 1959 | 1-3 | 35,1 | 91,0 | 102,10 | 90,64 | 1096 | -158 | 0,0 | 1,0 | 95,0 | 96,0 | 249 | 11,76 | 9,4 | 6704 |
Декабрь 1959 | 1-3 | 32,9 | 88,1 | 101,74 | 90,64 | 927 | -169 | 0,0 | 1,0 | 95,0 | 96,0 | 257 | 11,46 | 9,2 | 6733 |
Январь 1960 | 1-3 | 31,5 | 84,4 | 101,34 | 90,64 | 754 | -173 | 0,0 | 1,0 | 95,0 | 96,0 | 257 | 11,10 | 8,9 | 6503 |
Февраль 1960 | 1-3 | 34,8 | 87,2 | 100,99 | 90,64 | 601 | -153 | 0,0 | 1,0 | 95,0 | 96,0 | 241 | 10,70 | 8,6 | 5876 |
Март 1960 | 1-3 | 30,8 | 82,5 | 100,57 | 90,64 | 426 | -175 | 0,0 | 1,0 | 95,0 | 96,0 | 257 | 10,35 | 8,3 | 6050 |
Апрель 1960 | 1-3 | 48,8 | 126 | 100,32 | 90,59 | 324 | -102 | 0,0 | 1,0 | 87,2 | 88,2 | 229 | 10,03 | 8,0 | 5212 |
Май 1960 | 1 | 137 | 118 | 100,53 | 90,12 | 410 | 85,9 | 0,0 | 1,0 | 36,6 | 37,6 | 32,5 | 10,39 | 7,3 | 752 |
Май 1960 | 2 | 127 | 110 | 100,73 | 90,12 | 493 | 82,9 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 10,59 | 2,7 | 638 |
Май 1960 | 3 | 92,8 | 88,2 | 100,87 | 90,12 | 552 | 58,7 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 10,74 | 2,7 | 714 |
Июнь 1960 | 1 | 61,8 | 53,4 | 100,94 | 90,12 | 578 | 26,6 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 10,81 | 2,7 | 655 |
Июнь 1960 | 2 | 85,7 | 74,0 | 101,05 | 90,12 | 626 | 47,3 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 10,92 | 2,8 | 661 |
Июнь 1960 | 3 | 85,3 | 73,7 | 101,16 | 90,12 | 673 | 46,9 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,03 | 2,8 | 667 |
Июль 1960 | 1 | 74,6 | 64,5 | 101,24 | 90,12 | 710 | 37,7 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,12 | 2,8 | 673 |
Июль 1960 | 2 | 27,7 | 23,9 | 101,24 | 90,12 | 707 | -2,86 | 0,0 | 1,0 | 30,0 | 31,0 | 26,8 | 11,12 | 2,8 | 676 |
Июль 1960 | 3 | 17,4 | 16,5 | 101,21 | 90,12 | 694 | -12,9 | 0,0 | 1,0 | 30,0 | 31,0 | 29,5 | 11,12 | 2,8 | 742 |
Август 1960 | 1-3 | 16,9 | 45,3 | 101,12 | 90,12 | 657 | -37,8 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 11,09 | 2,8 | 2081 |
Сентябрь 1960 | 1-3 | 7,30 | 18,9 | 100,98 | 90,12 | 595 | -61,5 | 0,0 | 1,0 | 30,0 | 31,0 | 80,4 | 11,00 | 2,8 | 1993 |
Октябрь 1960 | 1-3 | 8,90 | 23,8 | 100,83 | 90,44 | 536 | -59,2 | 0,0 | 1,0 | 30,0 | 31,0 | 83,1 | 10,86 | 2,7 | 2033 |
Ноябрь 1960 | 1-3 | 36,0 | 93,3 | 100,61 | 90,44 | 445 | -90,7 | 0,0 | 1,0 | 70,0 | 71,0 | 184 | 10,40 | 6,1 | 4375 |
Декабрь 1960 | 1-3 | 36,9 | 98,8 | 100,39 | 90,44 | 354 | -91,3 | 0,0 | 1,0 | 70,0 | 71,0 | 190 | 10,17 | 6,0 | 4423 |
Январь 1961 | 1-3 | 37,7 | 101 | 100,32 | 90,17 | 325 | -28,4 | 0,0 | 1,0 | 47,3 | 48,3 | 129 | 10,15 | 5,9 | 2985 |
Февраль 1961 | 1-3 | 39,0 | 94,3 | 100,32 | 90,18 | 326 | 0,27 | 0,0 | 1,0 | 37,9 | 38,9 | 94,1 | 10,14 | 3,3 | 2178 |
Март 1961 | 1-3 | 36,4 | 97,5 | 100,32 | 90,16 | 325 | -0,55 | 0,0 | 1,0 | 35,6 | 36,6 | 98,0 | 10,16 | 3,2 | 2270 |
Апрель 1961 | 1-3 | 34,3 | 88,9 | 100,31 | 90,59 | 322 | -3,01 | 0,0 | 1,0 | 34,5 | 35,5 | 91,9 | 10,17 | 3,8 | 2127 |
Приложение N 40
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Кривопорожского водохранилища за маловодный трехлетний период с 1958/59 по 1960/1961 водохозяйственные годы
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Юшкозер-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
69,00 | 40,26 | 566 | |||||||||||||||
Май 1958 | 1 | 56,8 | 108 | 165 | 142 | 69,00 | 40,43 | 566 | 0,0 | 0,00 | 0,0 | 165 | 165 | 142 | 28,46 | 54,4 | 9487 |
Май 1958 | 2 | 31,0 | 248 | 279 | 241 | 69,00 | 41,11 | 566 | 0,0 | 0,00 | 0,0 | 279 | 279 | 241 | 28,07 | 66,1 | 15858 |
Май 1958 | 3 | 31,0 | 511 | 542 | 468 | 69,00 | 40,97 | 566 | 0,0 | 0,00 | 0,0 | 542 | 542 | 468 | 27,39 | 125,2 | 33061 |
Июнь 1958 | 1 | 74,7 | 446 | 521 | 450 | 69,00 | 41,41 | 566 | 0,0 | 0,00 | 0,0 | 521 | 521 | 450 | 27,44 | 157,3 | 28908 |
Июнь 1958 | 2 | 240 | 437 | 677 | 585 | 69,00 | 41,20 | 566 | 0,0 | 0,00 | 0,0 | 677 | 677 | 585 | 27,09 | 155,4 | 37159 |
Июнь 1958 | 3 | 197 | 368 | 565 | 488 | 69,00 | 40,68 | 566 | 0,0 | 0,00 | 0,0 | 565 | 565 | 488 | 27,34 | 133,7 | 31282 |
Июль 1958 | 1 | 172 | 211 | 383 | 331 | 69,00 | 40,55 | 566 | 0,0 | 0,00 | 0,0 | 383 | 383 | 331 | 27,78 | 90,4 | 21547 |
Июль 1958 | 2 | 119 | 178 | 297 | 257 | 69,00 | 40,38 | 566 | 0,0 | 0,00 | 0,0 | 297 | 297 | 257 | 28,01 | 75,2 | 16872 |
Июль 1958 | 3 | 112 | 151 | 263 | 227 | 69,00 | 40,24 | 566 | 0,0 | 0,00 | 0,0 | 263 | 263 | 227 | 28,12 | 62,7 | 16480 |
Август 1958 | 1-3 | 131 | 115 | 246 | 212 | 69,00 | 40,14 | 566 | 0,0 | 0,00 | 0,0 | 246 | 246 | 212 | 28,18 | 59,2 | 43500 |
Сентябрь 1958 | 1-3 | 97,0 | 85,0 | 182 | 157 | 69,00 | 39,98 | 566 | 0,0 | 0,00 | 0,0 | 182 | 182 | 157 | 28,39 | 45,7 | 31383 |
Октябрь 1958 | 1-3 | 78,1 | 81,2 | 159 | 138 | 69,00 | 40,15 | 566 | 0,0 | 0,00 | 0,0 | 159 | 159 | 138 | 28,47 | 41,2 | 28462 |
Ноябрь 1958 | 1-3 | 107 | 90,8 | 198 | 171 | 69,00 | 40,16 | 566 | 0,0 | 0,00 | 0,0 | 198 | 198 | 171 | 28,34 | 54,6 | 34108 |
Декабрь 1958 | 1-3 | 146 | 63,8 | 210 | 181 | 69,00 | 40,18 | 566 | 0,0 | 0,00 | 0,0 | 210 | 210 | 181 | 28,30 | 50,2 | 37240 |
Январь 1959 | 1-3 | 146 | 66,5 | 213 | 184 | 69,00 | 40,14 | 566 | 0,0 | 0,00 | 0,0 | 213 | 213 | 184 | 28,29 | 52,3 | 37817 |
Февраль 1959 | 1-3 | 112 | 62,8 | 175 | 151 | 69,00 | 40,04 | 566 | 0,0 | 0,00 | 0,0 | 175 | 175 | 151 | 28,42 | 45,6 | 28228 |
Март 1959 | 1-3 | 106 | 51,5 | 158 | 136 | 69,00 | 40,00 | 566 | 0,0 | 0,00 | 0,0 | 158 | 158 | 136 | 28,47 | 39,2 | 28195 |
Апрель 1959 | 1-3 | 113 | 44,1 | 157 | 136 | 69,00 | 40,99 | 566 | 0,0 | 0,00 | 0,0 | 157 | 157 | 136 | 28,48 | 38,1 | 27169 |
Май 1959 | 1 | 114 | 257 | 371 | 321 | 69,00 | 40,60 | 566 | 0,0 | 0,00 | 0,0 | 371 | 371 | 321 | 27,81 | 112,5 | 20912 |
Май 1959 | 2 | 48,3 | 273 | 321 | 278 | 69,00 | 40,40 | 566 | 0,0 | 0,00 | 0,0 | 321 | 321 | 278 | 27,94 | 79,7 | 18180 |
Май 1959 | 3 | 31,0 | 238 | 269 | 232 | 69,00 | 40,12 | 566 | 0,0 | 0,00 | 0,0 | 269 | 269 | 232 | 28,10 | 63,8 | 16838 |
Июнь 1959 | 1 | 31,0 | 156 | 187 | 162 | 69,00 | 39,95 | 566 | 0,0 | 0,00 | 0,0 | 187 | 187 | 162 | 28,38 | 44,8 | 10745 |
Июнь 1959 | 2 | 31,0 | 109 | 140 | 121 | 69,00 | 39,80 | 566 | 0,0 | 0,00 | 0,0 | 140 | 140 | 121 | 28,55 | 33,7 | 8094 |
Июнь 1959 | 3 | 31,0 | 79,8 | 111 | 95,7 | 69,00 | 39,77 | 566 | 0,0 | 0,00 | 0,0 | 111 | 111 | 95,7 | 28,70 | 26,8 | 6438 |
Июль 1959 | 1 | 31,0 | 73,7 | 105 | 90,5 | 69,00 | 39,86 | 566 | 0,0 | 0,00 | 0,0 | 105 | 105 | 90,5 | 28,73 | 25,4 | 6090 |
Июль 1959 | 2 | 31,0 | 90,3 | 121 | 105 | 69,00 | 39,77 | 566 | 0,0 | 0,00 | 0,0 | 121 | 121 | 105 | 28,64 | 29,3 | 7035 |
Июль 1959 | 3 | 31,0 | 72,9 | 104 | 89,8 | 69,00 | 39,61 | 566 | 0,0 | 0,00 | 0,0 | 104 | 104 | 89,8 | 28,73 | 25,2 | 6649 |
Август 1959 | 1-3 | 31,0 | 40,7 | 71,7 | 62,0 | 69,00 | 39,61 | 566 | 0,0 | 0,00 | 0,0 | 71,7 | 71,7 | 62,0 | 28,89 | 17,5 | 13004 |
Сентябрь 1959 | 1-3 | 31,0 | 40,7 | 71,7 | 62,0 | 69,00 | 39,71 | 566 | 0,0 | 0,00 | 0,0 | 71,7 | 71,7 | 62,0 | 28,89 | 17,5 | 12585 |
Октябрь 1959 | 1-3 | 31,0 | 60,2 | 91,2 | 78,8 | 69,00 | 40,01 | 566 | 0,0 | 0,00 | 0,0 | 91,2 | 91,2 | 78,8 | 28,79 | 22,2 | 16484 |
Ноябрь 1959 | 1-3 | 96,0 | 56,8 | 153 | 132 | 69,00 | 39,92 | 566 | 0,0 | 0,00 | 0,0 | 153 | 153 | 132 | 28,49 | 36,7 | 26444 |
Декабрь 1959 | 1-3 | 96,0 | 38,0 | 134 | 116 | 69,00 | 39,89 | 566 | 0,0 | 0,00 | 0,0 | 134 | 134 | 116 | 28,58 | 32,3 | 24039 |
Январь 1960 | 1-3 | 96,0 | 31,9 | 128 | 111 | 69,00 | 39,87 | 566 | 0,0 | 0,00 | 0,0 | 128 | 128 | 111 | 28,61 | 30,9 | 22969 |
Февраль 1960 | 1-3 | 96,0 | 27,0 | 123 | 106 | 69,00 | 39,84 | 566 | 0,0 | 0,00 | 0,0 | 123 | 123 | 106 | 28,63 | 29,7 | 20682 |
Март 1960 | 1-3 | 96,0 | 22,4 | 118 | 102 | 69,00 | 40,10 | 566 | 0,0 | 0,00 | 0,0 | 118 | 118 | 102 | 28,66 | 28,6 | 21298 |
Апрель 1960 | 1-3 | 88,2 | 84,4 | 173 | 149 | 69,00 | 40,20 | 566 | 0,0 | 0,00 | 0,0 | 173 | 173 | 149 | 28,43 | 43,2 | 29806 |
Май 1960 | 1 | 37,6 | 121 | 159 | 137 | 69,00 | 40,05 | 566 | 0,0 | 0,00 | 0,0 | 159 | 159 | 137 | 28,47 | 50,4 | 9141 |
Май 1960 | 2 | 31,0 | 135 | 166 | 143 | 69,00 | 39,91 | 566 | 0,0 | 0,00 | 0,0 | 166 | 166 | 143 | 28,45 | 39,8 | 9562 |
Май 1960 | 3 | 31,0 | 101 | 132 | 114 | 69,00 | 39,79 | 566 | 0,0 | 0,00 | 0,0 | 132 | 132 | 114 | 28,59 | 31,8 | 8406 |
Июнь 1960 | 1 | 31,0 | 77,3 | 108 | 93,6 | 69,00 | 39,98 | 566 | 0,0 | 0,00 | 0,0 | 108 | 108 | 93,6 | 28,71 | 26,2 | 6296 |
Июнь 1960 | 2 | 31,0 | 115 | 146 | 126 | 69,00 | 40,14 | 566 | 0,0 | 0,00 | 0,0 | 146 | 146 | 126 | 28,52 | 35,1 | 8431 |
Июнь 1960 | 3 | 31,0 | 162 | 193 | 167 | 69,00 | 40,17 | 566 | 0,0 | 0,00 | 0,0 | 193 | 193 | 167 | 28,36 | 46,2 | 11082 |
Июль 1960 | 1 | 31,0 | 171 | 202 | 175 | 69,00 | 40,06 | 566 | 0,0 | 0,00 | 0,0 | 202 | 202 | 175 | 28,33 | 48,3 | 11586 |
Июль 1960 | 2 | 31,0 | 138 | 169 | 146 | 69,00 | 39,96 | 566 | 0,0 | 0,00 | 0,0 | 169 | 169 | 146 | 28,44 | 40,5 | 9731 |
Июль 1960 | 3 | 31,0 | 110 | 141 | 122 | 69,00 | 39,82 | 566 | 0,0 | 0,00 | 0,0 | 141 | 141 | 122 | 28,54 | 34,0 | 8965 |
Август 1960 | 1-3 | 31,0 | 83,2 | 114 | 98,7 | 69,00 | 39,71 | 566 | 0,0 | 0,00 | 0,0 | 114 | 114 | 98,7 | 28,68 | 27,6 | 20559 |
Сентябрь 1960 | 1-3 | 31,0 | 60,0 | 91,0 | 78,6 | 69,00 | 39,64 | 566 | 0,0 | 0,00 | 0,0 | 91,0 | 91,0 | 78,6 | 28,79 | 22,1 | 15918 |
Октябрь 1960 | 1-3 | 31,0 | 47,5 | 78,5 | 67,8 | 69,00 | 39,77 | 566 | 0,0 | 0,00 | 0,0 | 78,5 | 78,5 | 67,8 | 28,86 | 19,1 | 14220 |
Ноябрь 1960 | 1-3 | 71,0 | 32,1 | 103 | 89,1 | 69,00 | 39,71 | 566 | 0,0 | 0,00 | 0,0 | 103 | 103 | 89,1 | 28,73 | 25,0 | 17996 |
Декабрь 1960 | 1-3 | 71,0 | 21,0 | 92,0 | 79,5 | 69,00 | 39,72 | 566 | 0,0 | 0,00 | 0,0 | 92,0 | 92,0 | 79,5 | 28,79 | 22,3 | 16625 |
Январь 1961 | 1-3 | 48,3 | 23,7 | 72,0 | 62,2 | 69,00 | 39,57 | 566 | 0,0 | 0,00 | 0,0 | 72,0 | 72,0 | 62,2 | 28,89 | 23,0 | 13054 |
Февраль 1961 | 1-3 | 38,9 | 26,3 | 65,2 | 56,3 | 69,00 | 39,58 | 566 | 0,0 | 0,00 | 0,0 | 65,2 | 65,2 | 56,3 | 28,92 | 15,9 | 10689 |
Март 1961 | 1-3 | 36,6 | 26,9 | 63,5 | 54,9 | 69,00 | 39,57 | 566 | 0,0 | 0,00 | 0,0 | 63,5 | 63,5 | 54,9 | 28,93 | 15,9 | 11533 |
Апрель 1961 | 1-3 | 35,5 | 28,8 | 64,3 | 55,5 | 69,00 | 40,75 | 566 | 0,0 | 0,00 | 0,0 | 64,3 | 64,3 | 55,5 | 28,93 | 18,2 | 11292 |
Приложение N 41
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Подужемского водохранилища за маловодный трехлетний период с 1958/59 по 1960/1961 водохозяйственные годы
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Кривопорож-ского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
40,00 | 28,00 | 23,8 | |||||||||||||||
Май 1958 | 1 | 165 | 15,1 | 180 | 155 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 180 | 180 | 155 | 12,00 | 24,6 | 4371 |
Май 1958 | 2 | 279 | 28,5 | 308 | 266 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 308 | 308 | 266 | 12,00 | 31,1 | 7472 |
Май 1958 | 3 | 542 | 76,4 | 618 | 588 | 40,00 | 28,00 | 23,8 | 0,0 | 78,4 | 0,00 | 540 | 618 | 588 | 12,00 | 54,7 | 14433 |
Июнь 1958 | 1 | 521 | 80,3 | 601 | 519 | 40,00 | 28,00 | 23,8 | 0,0 | 61,0 | 0,00 | 540 | 601 | 519 | 12,00 | 54,7 | 13121 |
Июнь 1958 | 2 | 677 | 75,8 | 753 | 651 | 40,00 | 28,00 | 23,8 | 0,0 | 213 | 0,00 | 540 | 753 | 651 | 12,00 | 54,7 | 13121 |
Июнь 1958 | 3 | 565 | 68,9 | 634 | 548 | 40,00 | 28,00 | 23,8 | 0,0 | 94,1 | 0,00 | 540 | 634 | 548 | 12,00 | 54,7 | 13121 |
Июль 1958 | 1 | 383 | 55,5 | 439 | 379 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 439 | 439 | 379 | 12,00 | 44,7 | 10656 |
Июль 1958 | 2 | 297 | 47,1 | 345 | 298 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 345 | 345 | 298 | 12,00 | 37,1 | 8373 |
Июль 1958 | 3 | 263 | 44,4 | 308 | 292 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 308 | 308 | 292 | 12,00 | 31,2 | 8219 |
Август 1958 | 1-3 | 246 | 34,0 | 280 | 750 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 280 | 280 | 750 | 12,00 | 28,7 | 21085 |
Сентябрь 1958 | 1-3 | 182 | 23,0 | 205 | 531 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 205 | 205 | 531 | 12,00 | 21,7 | 14942 |
Октябрь 1958 | 1-3 | 159 | 20,0 | 179 | 480 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 179 | 179 | 480 | 12,00 | 19,4 | 13504 |
Ноябрь 1958 | 1-3 | 198 | 20,0 | 218 | 565 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 218 | 218 | 565 | 12,00 | 25,2 | 15901 |
Декабрь 1958 | 1-3 | 210 | 15,0 | 225 | 602 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 225 | 225 | 602 | 12,00 | 22,8 | 16920 |
Январь 1959 | 1-3 | 213 | 15,0 | 228 | 611 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 228 | 228 | 611 | 12,00 | 23,7 | 17172 |
Февраль 1959 | 1-3 | 175 | 13,0 | 188 | 455 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 188 | 188 | 455 | 12,00 | 20,6 | 12805 |
Март 1959 | 1-3 | 158 | 10,0 | 168 | 449 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 168 | 168 | 449 | 12,00 | 17,5 | 12636 |
Апрель 1959 | 1-3 | 157 | 8,0 | 165 | 428 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 165 | 165 | 428 | 12,00 | 16,9 | 12032 |
Май 1959 | 1 | 371 | 46,3 | 418 | 361 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 418 | 418 | 361 | 12,00 | 53,7 | 10151 |
Май 1959 | 2 | 321 | 42,2 | 364 | 314 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 364 | 364 | 314 | 12,00 | 38,5 | 8833 |
Май 1959 | 3 | 269 | 28,5 | 298 | 283 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 298 | 298 | 283 | 12,00 | 30,1 | 7952 |
Июнь 1959 | 1 | 187 | 30,5 | 218 | 188 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 218 | 218 | 188 | 12,00 | 22,0 | 5285 |
Июнь 1959 | 2 | 140 | 28,3 | 168 | 145 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 168 | 168 | 145 | 12,00 | 17,0 | 4089 |
Июнь 1959 | 3 | 111 | 22,2 | 133 | 115 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 133 | 133 | 115 | 12,00 | 13,5 | 3232 |
Июль 1959 | 1 | 105 | 20,2 | 125 | 108 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 125 | 125 | 108 | 12,00 | 12,6 | 3035 |
Июль 1959 | 2 | 121 | 24,7 | 146 | 126 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 146 | 146 | 126 | 12,00 | 14,8 | 3548 |
Июль 1959 | 3 | 104 | 21,1 | 125 | 119 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 125 | 125 | 119 | 12,00 | 12,7 | 3341 |
Август 1959 | 1-3 | 71,7 | 15,0 | 86,7 | 232 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 86,7 | 86,7 | 232 | 12,00 | 8,8 | 6531 |
Сентябрь 1959 | 1-3 | 71,7 | 13,0 | 84,7 | 220 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 84,7 | 84,7 | 220 | 12,00 | 8,6 | 6175 |
Октябрь 1959 | 1-3 | 91,2 | 12,0 | 103 | 276 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 103 | 103 | 276 | 12,00 | 10,4 | 7774 |
Ноябрь 1959 | 1-3 | 153 | 11,0 | 164 | 425 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 164 | 164 | 425 | 12,00 | 16,6 | 11940 |
Декабрь 1959 | 1-3 | 134 | 8,00 | 142 | 380 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 142 | 142 | 380 | 12,00 | 14,4 | 10696 |
Январь 1960 | 1-3 | 128 | 7,00 | 135 | 361 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 135 | 135 | 361 | 12,00 | 13,7 | 10161 |
Февраль 1960 | 1-3 | 123 | 4,00 | 127 | 318 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 127 | 127 | 318 | 12,00 | 12,9 | 8949 |
Март 1960 | 1-3 | 118 | 1,60 | 120 | 321 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 120 | 120 | 321 | 12,00 | 12,1 | 9039 |
Апрель 1960 | 1-3 | 173 | 12,0 | 185 | 479 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 185 | 185 | 479 | 12,00 | 19,5 | 13459 |
Май 1960 | 1 | 159 | 14,5 | 173 | 150 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 173 | 173 | 150 | 12,00 | 22,8 | 4206 |
Май 1960 | 2 | 166 | 14,2 | 180 | 156 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 180 | 180 | 156 | 12,00 | 18,2 | 4379 |
Май 1960 | 3 | 132 | 13,4 | 145 | 138 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 145 | 145 | 138 | 12,00 | 14,7 | 3886 |
Июнь 1960 | 1 | 108 | 20,3 | 129 | 111 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 129 | 129 | 111 | 12,00 | 13,0 | 3125 |
Июнь 1960 | 2 | 146 | 25,0 | 171 | 148 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 171 | 171 | 148 | 12,00 | 17,3 | 4155 |
Июнь 1960 | 3 | 193 | 29,7 | 223 | 192 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 223 | 223 | 192 | 12,00 | 22,5 | 5411 |
Июль 1960 | 1 | 202 | 7,00 | 209 | 181 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 209 | 209 | 181 | 12,00 | 21,2 | 5078 |
Июль 1960 | 2 | 169 | 6,92 | 176 | 152 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 176 | 176 | 152 | 12,00 | 17,8 | 4275 |
Июль 1960 | 3 | 141 | 7,08 | 148 | 141 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 148 | 148 | 141 | 12,00 | 15,0 | 3958 |
Август 1960 | 1-3 | 114 | 13,0 | 127 | 341 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 127 | 127 | 341 | 12,00 | 12,9 | 9582 |
Сентябрь 1960 | 1-3 | 91,0 | 17,0 | 108 | 280 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 108 | 108 | 280 | 12,00 | 10,9 | 7873 |
Октябрь 1960 | 1-3 | 78,5 | 6,40 | 84,9 | 227 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 84,9 | 84,9 | 227 | 12,00 | 8,6 | 6395 |
Ноябрь 1960 | 1-3 | 103 | 9,50 | 113 | 292 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 113 | 113 | 292 | 12,00 | 11,4 | 8208 |
Декабрь 1960 | 1-3 | 92,0 | 11,0 | 103 | 276 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 103 | 103 | 276 | 12,00 | 10,4 | 7758 |
Январь 1961 | 1-3 | 72,0 | 10,0 | 82,0 | 220 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 82,0 | 82,0 | 220 | 12,00 | 10,6 | 6178 |
Февраль 1961 | 1-3 | 65,2 | 8,30 | 73,5 | 178 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 73,5 | 73,5 | 178 | 12,00 | 7,5 | 5000 |
Март 1961 | 1-3 | 63,5 | 7,40 | 70,9 | 190 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 70,9 | 70,9 | 190 | 12,00 | 7,3 | 5341 |
Апрель 1961 | 1-3 | 64,3 | 7,30 | 71,6 | 185 | 40,00 | 28,00 | 23,8 | 0,0 | 0,00 | 0,00 | 71,6 | 71,6 | 185 | 12,00 | 8,3 | 5216 |
Всего за период | 3557 | 0,0 | 3557 | 100023 |
Приложение N 42
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Полные балансовые таблицы расчетных режимов работы Путкинского водохранилища за маловодный трехлетний период с 1958/59 по 1960/1961 водохозяйственные годы
Интервал | Полезный приток | Уровень водохранилища на конец интервала | Объем водохрани-лища | Аккумуляция | Сброс в нижний бьеф | Энергетика | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сброс Подужемского гидроузла | Боковой | Суммарный | Верхний бьеф | Нижний бьеф | Холостые сбросы | Фильтрация | Турбины ГЭС | Всего | Напор нетто | Мощность | Выработка | ||||||
Месяц | Декада | м?/с | м?/с | м?/с | млн. м? | м | м | млн. м? | млн. м? | м?/с | м?/с | м?/с | м?/с | млн. м? | м | МВт | МВт·ч |
28,00 | 5,71 | 49,0 | |||||||||||||||
Май 1958 | 1 | 180 | 0,00 | 180 | 155 | 28,00 | 5,93 | 49,0 | 0,0 | 0,00 | 0,00 | 180 | 180 | 155 | 22,56 | 45,8 | 8204 |
Май 1958 | 2 | 308 | 0,00 | 308 | 266 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 308 | 308 | 266 | 22,07 | 57,3 | 13741 |
Май 1958 | 3 | 618 | 0,00 | 618 | 588 | 28,00 | 6,46 | 49,0 | 0,0 | 132 | 0,00 | 486 | 618 | 588 | 21,54 | 88,3 | 23317 |
Июнь 1958 | 1 | 601 | 0,00 | 601 | 519 | 28,00 | 6,46 | 49,0 | 0,0 | 115 | 0,00 | 486 | 601 | 519 | 21,54 | 88,3 | 21197 |
Июнь 1958 | 2 | 753 | 0,00 | 753 | 651 | 28,00 | 6,46 | 49,0 | 0,0 | 267 | 0,00 | 486 | 753 | 651 | 21,54 | 88,3 | 21197 |
Июнь 1958 | 3 | 634 | 0,00 | 634 | 548 | 28,00 | 6,28 | 49,0 | 0,0 | 148 | 0,00 | 486 | 634 | 548 | 21,54 | 88,3 | 21197 |
Июль 1958 | 1 | 439 | 0,00 | 439 | 379 | 28,00 | 6,11 | 49,0 | 0,0 | 0,00 | 0,00 | 439 | 439 | 379 | 21,68 | 80,7 | 19250 |
Июль 1958 | 2 | 345 | 0,00 | 345 | 298 | 28,00 | 5,94 | 49,0 | 0,0 | 0,00 | 0,00 | 345 | 345 | 298 | 21,95 | 67,6 | 15315 |
Июль 1958 | 3 | 308 | 0,00 | 308 | 292 | 28,00 | 5,75 | 49,0 | 0,0 | 0,00 | 0,00 | 308 | 308 | 292 | 22,07 | 57,4 | 15114 |
Август 1958 | 1-3 | 280 | 0,00 | 280 | 750 | 28,00 | 5,61 | 49,0 | 0,0 | 0,00 | 0,00 | 280 | 280 | 750 | 22,16 | 52,9 | 38940 |
Сентябрь 1958 | 1-3 | 205 | 0,00 | 205 | 531 | 28,00 | 5,40 | 49,0 | 0,0 | 0,00 | 0,00 | 205 | 205 | 531 | 22,42 | 40,4 | 27913 |
Октябрь 1958 | 1-3 | 179 | 0,00 | 179 | 480 | 28,00 | 5,61 | 49,0 | 0,0 | 0,00 | 0,00 | 179 | 179 | 480 | 22,52 | 36,3 | 25338 |
Ноябрь 1958 | 1-3 | 218 | 0,00 | 218 | 565 | 28,00 | 5,61 | 49,0 | 0,0 | 0,00 | 0,00 | 218 | 218 | 565 | 22,37 | 46,8 | 29645 |
Декабрь 1958 | 1-3 | 225 | 0,00 | 225 | 602 | 28,00 | 5,63 | 49,0 | 0,0 | 0,00 | 0,00 | 225 | 225 | 602 | 22,35 | 42,5 | 31515 |
Январь 1959 | 1-3 | 228 | 0,00 | 228 | 611 | 28,00 | 5,58 | 49,0 | 0,0 | 0,00 | 0,00 | 228 | 228 | 611 | 22,34 | 44,1 | 31966 |
Февраль 1959 | 1-3 | 188 | 0,00 | 188 | 455 | 28,00 | 5,45 | 49,0 | 0,0 | 0,00 | 0,00 | 188 | 188 | 455 | 22,48 | 38,5 | 23983 |
Март 1959 | 1-3 | 168 | 0,00 | 168 | 449 | 28,00 | 5,35 | 49,0 | 0,0 | 0,00 | 0,00 | 168 | 168 | 449 | 22,59 | 33,0 | 23782 |
Апрель 1959 | 1-3 | 165 | 0,00 | 165 | 428 | 28,00 | 6,46 | 49,0 | 0,0 | 0,00 | 0,00 | 165 | 165 | 428 | 22,60 | 31,8 | 22663 |
Май 1959 | 1 | 418 | 0,00 | 418 | 361 | 28,00 | 6,15 | 49,0 | 0,0 | 4,47 | 0,00 | 413 | 418 | 361 | 21,75 | 88,3 | 18199 |
Май 1959 | 2 | 364 | 0,00 | 364 | 314 | 28,00 | 5,90 | 49,0 | 0,0 | 0,00 | 0,00 | 364 | 364 | 314 | 21,90 | 70,2 | 16116 |
Май 1959 | 3 | 298 | 0,00 | 298 | 283 | 28,00 | 5,62 | 49,0 | 0,0 | 0,00 | 0,00 | 298 | 298 | 283 | 22,10 | 55,5 | 14646 |
Июнь 1959 | 1 | 218 | 0,00 | 218 | 188 | 28,00 | 5,42 | 49,0 | 0,0 | 0,00 | 0,00 | 218 | 218 | 188 | 22,38 | 41,1 | 9854 |
Июнь 1959 | 2 | 168 | 0,00 | 168 | 145 | 28,00 | 5,19 | 49,0 | 0,0 | 0,00 | 0,00 | 168 | 168 | 145 | 22,58 | 32,1 | 7696 |
Июнь 1959 | 3 | 133 | 0,00 | 133 | 115 | 28,00 | 5,14 | 49,0 | 0,0 | 0,00 | 0,00 | 133 | 133 | 115 | 22,81 | 25,6 | 6143 |
Июль 1959 | 1 | 125 | 0,00 | 125 | 108 | 28,00 | 5,27 | 49,0 | 0,0 | 0,00 | 0,00 | 125 | 125 | 108 | 22,86 | 24,1 | 5782 |
Июль 1959 | 2 | 146 | 0,00 | 146 | 126 | 28,00 | 5,14 | 49,0 | 0,0 | 0,00 | 0,00 | 146 | 146 | 126 | 22,73 | 28,0 | 6718 |
Июль 1959 | 3 | 125 | 0,00 | 125 | 119 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 125 | 125 | 119 | 22,86 | 24,1 | 6365 |
Август 1959 | 1-3 | 86,7 | 0,00 | 86,7 | 232 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 86,7 | 86,7 | 232 | 23,00 | 16,8 | 12518 |
Сентябрь 1959 | 1-3 | 84,7 | 0,00 | 84,7 | 220 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 84,7 | 84,7 | 220 | 23,00 | 16,4 | 11835 |
Октябрь 1959 | 1-3 | 103 | 0,00 | 103 | 276 | 28,00 | 5,39 | 49,0 | 0,0 | 0,00 | 0,00 | 103 | 103 | 276 | 23,00 | 20,0 | 14900 |
Ноябрь 1959 | 1-3 | 164 | 0,00 | 164 | 425 | 28,00 | 5,25 | 49,0 | 0,0 | 0,00 | 0,00 | 164 | 164 | 425 | 22,61 | 31,2 | 22498 |
Декабрь 1959 | 1-3 | 142 | 0,00 | 142 | 380 | 28,00 | 5,20 | 49,0 | 0,0 | 0,00 | 0,00 | 142 | 142 | 380 | 22,75 | 27,3 | 20279 |
Январь 1960 | 1-3 | 135 | 0,00 | 135 | 361 | 28,00 | 5,15 | 49,0 | 0,0 | 0,00 | 0,00 | 135 | 135 | 361 | 22,80 | 25,9 | 19304 |
Февраль 1960 | 1-3 | 127 | 0,00 | 127 | 318 | 28,00 | 5,11 | 49,0 | 0,0 | 0,00 | 0,00 | 127 | 127 | 318 | 22,85 | 24,5 | 17039 |
Март 1960 | 1-3 | 120 | 0,00 | 120 | 321 | 28,00 | 5,54 | 49,0 | 0,0 | 0,00 | 0,00 | 120 | 120 | 321 | 22,89 | 23,2 | 17244 |
Апрель 1960 | 1-3 | 185 | 0,00 | 185 | 479 | 28,00 | 5,65 | 49,0 | 0,0 | 0,00 | 0,00 | 185 | 185 | 479 | 22,50 | 36,5 | 25232 |
Май 1960 | 1 | 173 | 0,00 | 173 | 150 | 28,00 | 5,49 | 49,0 | 0,0 | 0,00 | 0,00 | 173 | 173 | 150 | 22,56 | 42,5 | 7906 |
Май 1960 | 2 | 180 | 0,00 | 180 | 156 | 28,00 | 5,27 | 49,0 | 0,0 | 0,00 | 0,00 | 180 | 180 | 156 | 22,51 | 34,2 | 8212 |
Май 1960 | 3 | 145 | 0,00 | 145 | 138 | 28,00 | 5,16 | 49,0 | 0,0 | 0,00 | 0,00 | 145 | 145 | 138 | 22,73 | 27,9 | 7361 |
Июнь 1960 | 1 | 129 | 0,00 | 129 | 111 | 28,00 | 5,44 | 49,0 | 0,0 | 0,00 | 0,00 | 129 | 129 | 111 | 22,84 | 24,8 | 5947 |
Июнь 1960 | 2 | 171 | 0,00 | 171 | 148 | 28,00 | 5,64 | 49,0 | 0,0 | 0,00 | 0,00 | 171 | 171 | 148 | 22,56 | 32,6 | 7813 |
Июнь 1960 | 3 | 223 | 0,00 | 223 | 192 | 28,00 | 5,60 | 49,0 | 0,0 | 0,00 | 0,00 | 223 | 223 | 192 | 22,36 | 42,0 | 10082 |
Июль 1960 | 1 | 209 | 0,00 | 209 | 181 | 28,00 | 5,47 | 49,0 | 0,0 | 0,00 | 0,00 | 209 | 209 | 181 | 22,40 | 39,5 | 9481 |
Июль 1960 | 2 | 176 | 0,00 | 176 | 152 | 28,00 | 5,29 | 49,0 | 0,0 | 0,00 | 0,00 | 176 | 176 | 152 | 22,53 | 33,4 | 8027 |
Июль 1960 | 3 | 148 | 0,00 | 148 | 141 | 28,00 | 5,15 | 49,0 | 0,0 | 0,00 | 0,00 | 148 | 148 | 141 | 22,71 | 28,4 | 7491 |
Август 1960 | 1-3 | 127 | 0,00 | 127 | 341 | 28,00 | 5,03 | 49,0 | 0,0 | 0,00 | 0,00 | 127 | 127 | 341 | 22,85 | 24,5 | 18242 |
Сентябрь 1960 | 1-3 | 108 | 0,00 | 108 | 280 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 108 | 108 | 280 | 22,97 | 20,9 | 15070 |
Октябрь 1960 | 1-3 | 84,9 | 0,00 | 85 | 227 | 28,00 | 5,06 | 49,0 | 0,0 | 0,00 | 0,00 | 84,9 | 84,9 | 227 | 23,00 | 16,5 | 12258 |
Ноябрь 1960 | 1-3 | 113 | 0,00 | 113 | 292 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 113 | 113 | 292 | 22,94 | 21,8 | 15691 |
Декабрь 1960 | 1-3 | 103 | 0,00 | 103 | 276 | 28,00 | 5,01 | 49,0 | 0,0 | 0,00 | 0,00 | 103 | 103 | 276 | 23,00 | 20,0 | 14870 |
Январь 1961 | 1-3 | 82,0 | 0,00 | 82,0 | 220 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 82,0 | 82,0 | 220 | 23,00 | 20,3 | 11840 |
Февраль 1961 | 1-3 | 73,5 | 0,00 | 73,5 | 178 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 73,5 | 73,5 | 178 | 23,00 | 14,3 | 9582 |
Март 1961 | 1-3 | 70,9 | 0,00 | 70,9 | 190 | 28,00 | 5,00 | 49,0 | 0,0 | 0,00 | 0,00 | 70,9 | 70,9 | 190 | 23,00 | 14,1 | 10237 |
Апрель 1961 | 1-3 | 71,6 | 0,00 | 71,6 | 185 | 28,00 | 6,24 | 49,0 | 0,0 | 0,00 | 0,00 | 71,6 | 71,6 | 185 | 23,00 | 15,9 | 9998 |
Всего за период | 3557 | 0,0 | 3557 | 190108 |
Приложение N 43
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 3% через сооружения Юшкозерского гидроузла
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 3% через сооружения Юшкозерского гидроузла
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | |||
---|---|---|---|---|---|---|---|
Через агрегаты | Холостой | Фильтрация | Суммарный | ||||
1 | 25.04.2012 | 102 | 30 | 0 | 1 | 31 | 101,31 |
2 | 26.04.2012 | 124 | 30 | 0 | 1 | 31 | 101,32 |
3 | 27.04.2012 | 121 | 30 | 0 | 1 | 31 | 101,34 |
4 | 28.04.2012 | 118 | 30 | 0 | 1 | 31 | 101,36 |
5 | 29.04.2012 | 44 | 30 | 0 | 1 | 31 | 101,37 |
6 | 30.04.2012 | 195 | 30 | 0 | 1 | 31 | 101,39 |
7 | 01.05.2012 | 248 | 30 | 0 | 1 | 31 | 101,42 |
8 | 02.05.2012 | 180 | 30 | 0 | 1 | 31 | 101,46 |
9 | 03.05.2012 | 213 | 30 | 0 | 1 | 31 | 101,49 |
10 | 04.05.2012 | 168 | 30 | 0 | 1 | 31 | 101,52 |
11 | 05.05.2012 | 255 | 30 | 0 | 1 | 31 | 101,56 |
12 | 06.05.2012 | 315 | 30 | 0 | 1 | 31 | 101,61 |
13 | 07.05.2012 | 308 | 30 | 0 | 1 | 31 | 101,66 |
14 | 08.05.2012 | 335 | 30 | 0 | 1 | 31 | 101,72 |
15 | 09.05.2012 | 281 | 30 | 0 | 1 | 31 | 101,77 |
16 | 10.05.2012 | 395 | 30 | 0 | 1 | 31 | 101,83 |
17 | 11.05.2012 | 590 | 30 | 0 | 1 | 31 | 101,92 |
18 | 12.05.2012 | 516 | 30 | 0 | 1 | 31 | 102,02 |
19 | 13.05.2012 | 556 | 30 | 0 | 1 | 31 | 102,11 |
20 | 14.05.2012 | 670 | 30 | 0 | 1 | 31 | 102,20 |
21 | 15.05.2012 | 624 | 30 | 0 | 1 | 31 | 102,30 |
22 | 16.05.2012 | 604 | 30 | 0 | 1 | 31 | 102,40 |
23 | 17.05.2012 | 603 | 30 | 0 | 1 | 31 | 102,50 |
24 | 18.05.2012 | 603 | 30 | 0 | 1 | 31 | 102,59 |
25 | 19.05.2012 | 603 | 30 | 0 | 1 | 31 | 102,68 |
26 | 20.05.2012 | 576 | 89 | 0 | 1 | 90 | 102,78 |
27 | 21.05.2012 | 516 | 242 | 0 | 1 | 243 | 102,84 |
28 | 22.05.2012 | 523 | 242 | 0 | 1 | 243 | 102,88 |
29 | 23.05.2012 | 556 | 242 | 0 | 1 | 243 | 102,93 |
30 | 24.05.2012 | 462 | 242 | 0 | 1 | 243 | 102,97 |
31 | 25.05.2012 | 469 | 242 | 169 | 1 | 412 | 103,00 |
32 | 26.05.2012 | 538 | 242 | 208 | 1 | 451 | 103,01 |
33 | 27.05.2012 | 493 | 242 | 208 | 1 | 451 | 103,01 |
34 | 28.05.2012 | 439 | 242 | 208 | 1 | 451 | 103,02 |
35 | 29.05.2012 | 497 | 242 | 208 | 1 | 451 | 103,02 |
36 | 30.05.2012 | 519 | 242 | 208 | 1 | 451 | 103,03 |
37 | 31.05.2012 | 444 | 242 | 208 | 1 | 451 | 103,03 |
38 | 01.06.2012 | 328 | 242 | 208 | 1 | 451 | 103,02 |
39 | 02.06.2012 | 210 | 242 | 99 | 1 | 342 | 103,00 |
40 | 03.06.2012 | 281 | 242 | 22 | 1 | 265 | 103,00 |
41 | 04.06.2012 | 329 | 242 | 86 | 1 | 329 | 103,00 |
42 | 05.06.2012 | 312 | 242 | 69 | 1 | 312 | 103,00 |
43 | 06.06.2012 | 332 | 242 | 89 | 1 | 332 | 103,00 |
44 | 07.06.2012 | 261 | 242 | 18 | 1 | 261 | 103,00 |
45 | 08.06.2012 | 149 | 242 | 0 | 1 | 243 | 102,99 |
46 | 09.06.2012 | 208 | 242 | 0 | 1 | 243 | 102,98 |
47 | 10.06.2012 | 302 | 242 | 0 | 1 | 243 | 102,98 |
Средний | 373 | 126 | 43 | 1 | 170 | 102,35 | |
Максимальный | 670 | 242 | 208 | 1 | 451 | 103,03 | |
Минимальный | 44 | 30 | 0 | 1 | 31 | 101,31 |
Приложение N 44
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 0,5% через сооружения Юшкозерского гидроузла
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 0,5%
через сооружения Юшкозерского гидроузла
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | |||
---|---|---|---|---|---|---|---|
Через агрегаты | Холостой | Фильтрация | Суммарный | ||||
1 | 25.04.2012 | 123 | 30 | 0 | 1 | 31 | 100,51 |
2 | 26.04.2012 | 149 | 30 | 0 | 1 | 31 | 100,53 |
3 | 27.04.2012 | 146 | 30 | 0 | 1 | 31 | 100,56 |
4 | 28.04.2012 | 142 | 30 | 0 | 1 | 31 | 100,58 |
5 | 29.04.2012 | 52 | 30 | 0 | 1 | 31 | 100,59 |
6 | 30.04.2012 | 235 | 30 | 0 | 1 | 31 | 100,62 |
7 | 01.05.2012 | 299 | 30 | 0 | 1 | 31 | 100,67 |
8 | 02.05.2012 | 216 | 30 | 0 | 1 | 31 | 100,71 |
9 | 03.05.2012 | 257 | 30 | 0 | 1 | 31 | 100,76 |
10 | 04.05.2012 | 202 | 30 | 0 | 1 | 31 | 100,80 |
11 | 05.05.2012 | 307 | 30 | 0 | 1 | 31 | 100,85 |
12 | 06.05.2012 | 379 | 30 | 0 | 1 | 31 | 100,91 |
13 | 07.05.2012 | 371 | 30 | 0 | 1 | 31 | 100,99 |
14 | 08.05.2012 | 404 | 30 | 0 | 1 | 31 | 101,06 |
15 | 09.05.2012 | 339 | 30 | 0 | 1 | 31 | 101,12 |
16 | 10.05.2012 | 476 | 30 | 0 | 1 | 31 | 101,20 |
17 | 11.05.2012 | 710 | 30 | 0 | 1 | 31 | 101,31 |
18 | 12.05.2012 | 621 | 30 | 0 | 1 | 31 | 101,43 |
19 | 13.05.2012 | 670 | 30 | 0 | 1 | 31 | 101,55 |
20 | 14.05.2012 | 807 | 30 | 0 | 1 | 31 | 101,69 |
21 | 15.05.2012 | 751 | 30 | 0 | 1 | 31 | 101,84 |
22 | 16.05.2012 | 727 | 30 | 0 | 1 | 31 | 101,98 |
23 | 17.05.2012 | 726 | 30 | 0 | 1 | 31 | 102,10 |
24 | 18.05.2012 | 726 | 30 | 0 | 1 | 31 | 102,21 |
25 | 19.05.2012 | 726 | 30 | 0 | 1 | 31 | 102,33 |
26 | 20.05.2012 | 694 | 30 | 0 | 1 | 31 | 102,44 |
27 | 21.05.2012 | 621 | 30 | 0 | 1 | 31 | 102,54 |
28 | 22.05.2012 | 629 | 30 | 0 | 1 | 31 | 102,64 |
29 | 23.05.2012 | 670 | 30 | 0 | 1 | 31 | 102,74 |
30 | 24.05.2012 | 557 | 241 | 0 | 1 | 242 | 102,82 |
31 | 25.05.2012 | 565 | 242 | 0 | 1 | 243 | 102,88 |
32 | 26.05.2012 | 648 | 242 | 0 | 1 | 243 | 102,93 |
33 | 27.05.2012 | 594 | 242 | 103 | 1 | 346 | 102,99 |
34 | 28.05.2012 | 529 | 242 | 208 | 1 | 451 | 103,01 |
35 | 29.05.2012 | 599 | 242 | 208 | 1 | 451 | 103,03 |
36 | 30.05.2012 | 626 | 242 | 208 | 1 | 451 | 103,05 |
37 | 31.05.2012 | 535 | 242 | 208 | 1 | 451 | 103,06 |
38 | 01.06.2012 | 395 | 242 | 208 | 1 | 451 | 103,06 |
39 | 02.06.2012 | 253 | 242 | 208 | 1 | 451 | 103,05 |
40 | 03.06.2012 | 339 | 242 | 208 | 1 | 451 | 103,03 |
41 | 04.06.2012 | 396 | 242 | 208 | 1 | 451 | 103,02 |
42 | 05.06.2012 | 376 | 242 | 208 | 1 | 451 | 103,01 |
43 | 06.06.2012 | 400 | 242 | 208 | 1 | 451 | 103,00 |
44 | 07.06.2012 | 314 | 242 | 75 | 1 | 318 | 103,00 |
45 | 08.06.2012 | 180 | 242 | 0 | 1 | 243 | 103,00 |
46 | 09.06.2012 | 250 | 242 | 0 | 1 | 243 | 102,99 |
47 | 10.06.2012 | 363 | 242 | 64 | 1 | 307 | 103,00 |
48 | 11.06.2012 | 363 | 242 | 120 | 1 | 363 | 103,00 |
49 | 12.06.2012 | 122 | 242 | 0 | 1 | 243 | 102,99 |
50 | 13.06.2012 | 276 | 242 | 0 | 1 | 243 | 102,98 |
51 | 14.06.2012 | 268 | 242 | 0 | 1 | 243 | 102,99 |
Средний | 434 | 121 | 48 | 1 | 170 | 102,06 | |
Максимальный | 807 | 242 | 208 | 1 | 451 | 103,06 | |
Минимальный | 52 | 30 | 0 | 1 | 31 | 100,51 |
Приложение N 45
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 3% через сооружения Кривопорожской ГЭС
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 3% через сооружения Кривопорожской ГЭС
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | ||||
---|---|---|---|---|---|---|---|---|
Сбросы с Юшкозерской ГЭС | Боковой | Суммарный | Через агрегаты | Холостой | Суммарный | |||
1 | 25.04.2012 | 31 | 62 | 93 | 93 | 0 | 93 | 68,00 |
2 | 26.04.2012 | 31 | 97 | 128 | 128 | 0 | 128 | 68,00 |
3 | 27.04.2012 | 31 | 121 | 152 | 152 | 0 | 152 | 68,00 |
4 | 28.04.2012 | 31 | 152 | 183 | 183 | 0 | 183 | 68,00 |
5 | 29.04.2012 | 31 | 261 | 292 | 292 | 0 | 292 | 68,00 |
6 | 30.04.2012 | 31 | 427 | 458 | 458 | 0 | 458 | 68,00 |
7 | 01.05.2012 | 31 | 520 | 551 | 551 | 0 | 551 | 68,00 |
8 | 02.05.2012 | 31 | 544 | 575 | 575 | 0 | 575 | 68,00 |
9 | 03.05.2012 | 31 | 553 | 584 | 584 | 0 | 584 | 68,00 |
10 | 04.05.2012 | 31 | 559 | 590 | 590 | 0 | 590 | 68,00 |
11 | 05.05.2012 | 31 | 554 | 585 | 585 | 0 | 585 | 68,00 |
12 | 06.05.2012 | 31 | 554 | 585 | 585 | 0 | 585 | 68,00 |
13 | 07.05.2012 | 31 | 572 | 603 | 603 | 0 | 603 | 68,00 |
14 | 08.05.2012 | 31 | 606 | 637 | 637 | 0 | 637 | 68,00 |
15 | 09.05.2012 | 31 | 619 | 650 | 650 | 0 | 650 | 68,00 |
16 | 10.05.2012 | 31 | 612 | 643 | 643 | 0 | 643 | 68,00 |
17 | 11.05.2012 | 31 | 643 | 674 | 674 | 0 | 674 | 68,00 |
18 | 12.05.2012 | 31 | 731 | 762 | 762 | 0 | 762 | 68,00 |
19 | 13.05.2012 | 31 | 800 | 831 | 766 | 0 | 766 | 68,04 |
20 | 14.05.2012 | 31 | 806 | 837 | 766 | 0 | 766 | 68,13 |
21 | 15.05.2012 | 31 | 801 | 832 | 766 | 0 | 766 | 68,22 |
22 | 16.05.2012 | 31 | 781 | 812 | 766 | 0 | 766 | 68,29 |
23 | 17.05.2012 | 31 | 763 | 794 | 766 | 0 | 766 | 68,34 |
24 | 18.05.2012 | 31 | 747 | 778 | 766 | 0 | 766 | 68,36 |
25 | 19.05.2012 | 31 | 723 | 754 | 766 | 0 | 766 | 68,36 |
26 | 20.05.2012 | 90 | 706 | 737 | 766 | 0 | 766 | 68,34 |
27 | 21.05.2012 | 243 | 674 | 705 | 766 | 0 | 766 | 68,28 |
28 | 22.05.2012 | 243 | 642 | 673 | 766 | 0 | 766 | 68,18 |
29 | 23.05.2012 | 243 | 621 | 652 | 745 | 0 | 745 | 68,05 |
30 | 24.05.2012 | 243 | 598 | 629 | 629 | 0 | 629 | 68,00 |
31 | 25.05.2012 | 412 | 547 | 578 | 578 | 0 | 578 | 68,00 |
32 | 26.05.2012 | 451 | 464 | 495 | 495 | 0 | 495 | 68,00 |
33 | 27.05.2012 | 451 | 421 | 452 | 452 | 0 | 452 | 68,00 |
34 | 28.05.2012 | 451 | 412 | 443 | 443 | 0 | 443 | 68,00 |
35 | 29.05.2012 | 451 | 409 | 652 | 652 | 0 | 652 | 68,00 |
36 | 30.05.2012 | 451 | 402 | 645 | 645 | 0 | 645 | 68,00 |
37 | 31.05.2012 | 451 | 350 | 593 | 593 | 0 | 593 | 68,00 |
38 | 01.06.2012 | 451 | 297 | 540 | 540 | 0 | 540 | 68,00 |
39 | 02.06.2012 | 342 | 289 | 532 | 532 | 0 | 532 | 68,00 |
40 | 03.06.2012 | 265 | 310 | 553 | 553 | 0 | 553 | 68,00 |
41 | 04.06.2012 | 329 | 308 | 551 | 551 | 0 | 551 | 68,00 |
42 | 05.06.2012 | 312 | 281 | 524 | 524 | 0 | 524 | 68,00 |
43 | 06.06.2012 | 332 | 262 | 505 | 505 | 0 | 505 | 68,00 |
44 | 07.06.2012 | 261 | 258 | 501 | 501 | 0 | 501 | 68,00 |
45 | 08.06.2012 | 243 | 286 | 529 | 529 | 0 | 529 | 68,00 |
46 | 09.06.2012 | 243 | 300 | 543 | 543 | 0 | 543 | 68,00 |
47 | 10.06.2012 | 243 | 331 | 574 | 574 | 0 | 574 | 68,00 |
Средний | 170 | 485 | 574 | 574 | 0 | 574 | 68,06 | |
Максимальный | 451 | 806 | 837 | 766 | 0 | 766 | 68,36 | |
Минимальный | 31 | 62 | 93 | 93 | 0 | 93 | 68,00 |
Приложение N 46
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 0,5% через сооружения Кривопорожской ГЭС
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 0,5% через сооружения Кривопорожской ГЭС
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | ||||
---|---|---|---|---|---|---|---|---|
Сбросы с Юшкозерской ГЭС | Боковой | Суммарный | Через агрегаты | Холостой | Суммарный | |||
1 | 25.04.2012 | 31 | 68 | 99 | 99 | 0 | 99 | 68,00 |
2 | 26.04.2012 | 31 | 105 | 136 | 136 | 0 | 136 | 68,00 |
3 | 27.04.2012 | 31 | 132 | 163 | 163 | 0 | 163 | 68,00 |
4 | 28.04.2012 | 31 | 166 | 197 | 197 | 0 | 197 | 68,00 |
5 | 29.04.2012 | 31 | 285 | 316 | 316 | 0 | 316 | 68,00 |
6 | 30.04.2012 | 31 | 465 | 496 | 496 | 0 | 496 | 68,00 |
7 | 01.05.2012 | 31 | 567 | 598 | 598 | 0 | 598 | 68,00 |
8 | 02.05.2012 | 31 | 593 | 624 | 624 | 0 | 624 | 68,00 |
9 | 03.05.2012 | 31 | 603 | 634 | 634 | 0 | 634 | 68,00 |
10 | 04.05.2012 | 31 | 610 | 641 | 641 | 0 | 641 | 68,00 |
11 | 05.05.2012 | 31 | 604 | 635 | 635 | 0 | 635 | 68,00 |
12 | 06.05.2012 | 31 | 604 | 635 | 635 | 0 | 635 | 68,00 |
13 | 07.05.2012 | 31 | 624 | 655 | 655 | 0 | 655 | 68,00 |
14 | 08.05.2012 | 31 | 661 | 692 | 692 | 0 | 692 | 68,00 |
15 | 09.05.2012 | 31 | 675 | 706 | 706 | 0 | 706 | 68,00 |
16 | 10.05.2012 | 31 | 667 | 698 | 698 | 0 | 698 | 68,00 |
17 | 11.05.2012 | 31 | 701 | 732 | 732 | 0 | 732 | 68,00 |
18 | 12.05.2012 | 31 | 797 | 828 | 766 | 0 | 766 | 68,04 |
19 | 13.05.2012 | 31 | 872 | 903 | 766 | 0 | 766 | 68,16 |
20 | 14.05.2012 | 31 | 879 | 910 | 766 | 0 | 766 | 68,35 |
21 | 15.05.2012 | 31 | 874 | 905 | 766 | 0 | 766 | 68,53 |
22 | 16.05.2012 | 31 | 852 | 883 | 766 | 0 | 766 | 68,69 |
23 | 17.05.2012 | 31 | 832 | 863 | 766 | 0 | 766 | 68,83 |
24 | 18.05.2012 | 31 | 815 | 846 | 766 | 1 | 767 | 68,95 |
25 | 19.05.2012 | 31 | 788 | 819 | 766 | 53 | 819 | 69,00 |
26 | 20.05.2012 | 31 | 770 | 801 | 766 | 35 | 801 | 69,00 |
27 | 21.05.2012 | 31 | 735 | 766 | 766 | 0 | 766 | 69,00 |
28 | 22.05.2012 | 31 | 700 | 731 | 731 | 0 | 731 | 69,00 |
29 | 23.05.2012 | 31 | 677 | 708 | 708 | 0 | 708 | 69,00 |
30 | 24.05.2012 | 242 | 652 | 894 | 766 | 128 | 894 | 69,00 |
31 | 25.05.2012 | 243 | 597 | 840 | 766 | 74 | 840 | 69,00 |
32 | 26.05.2012 | 243 | 506 | 749 | 749 | 0 | 749 | 69,00 |
33 | 27.05.2012 | 346 | 459 | 805 | 734 | 71 | 805 | 69,00 |
34 | 28.05.2012 | 451 | 449 | 900 | 766 | 134 | 900 | 69,00 |
35 | 29.05.2012 | 451 | 446 | 897 | 766 | 131 | 897 | 69,00 |
36 | 30.05.2012 | 451 | 438 | 889 | 766 | 123 | 889 | 69,00 |
37 | 31.05.2012 | 451 | 382 | 833 | 766 | 67 | 833 | 69,00 |
38 | 01.06.2012 | 451 | 324 | 775 | 766 | 9 | 775 | 69,00 |
39 | 02.06.2012 | 451 | 315 | 766 | 766 | 0 | 766 | 69,00 |
40 | 03.06.2012 | 451 | 338 | 789 | 766 | 23 | 789 | 69,00 |
41 | 04.06.2012 | 451 | 336 | 787 | 766 | 21 | 787 | 69,00 |
42 | 05.06.2012 | 451 | 307 | 758 | 758 | 0 | 758 | 69,00 |
43 | 06.06.2012 | 451 | 286 | 737 | 737 | 0 | 737 | 69,00 |
44 | 07.06.2012 | 318 | 282 | 600 | 600 | 0 | 600 | 69,00 |
45 | 08.06.2012 | 243 | 312 | 555 | 555 | 0 | 555 | 69,00 |
46 | 09.06.2012 | 243 | 327 | 570 | 570 | 0 | 570 | 69,00 |
47 | 10.06.2012 | 307 | 297 | 604 | 604 | 0 | 604 | 69,00 |
48 | 11.06.2012 | 363 | 286 | 649 | 649 | 0 | 649 | 69,00 |
49 | 12.06.2012 | 243 | 261 | 504 | 504 | 0 | 504 | 69,00 |
50 | 13.06.2012 | 243 | 215 | 458 | 458 | 0 | 458 | 69,00 |
51 | 14.06.2012 | 243 | 196 | 439 | 439 | 0 | 439 | 69,00 |
Средний | 170 | 505 | 675 | 643 | 17 | 660 | 68,60 | |
Максимальный | 451 | 879 | 910 | 766 | 134 | 900 | 69,00 | |
Минимальный | 31 | 68 | 99 | 99 | 0 | 99 | 68,00 |
Приложение N 47
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 3% через сооружения Подужемской ГЭС
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 3% через сооружения Подужемской ГЭС
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | ||||
---|---|---|---|---|---|---|---|---|
Сбросы с Кривопорожской ГЭС | Боковой | Суммарный | Через агрегаты | Холостой | Суммарный | |||
1 | 25.04.2012 | 93 | 13,0 | 105,9 | 106 | 0 | 106 | 39,00 |
2 | 26.04.2012 | 128 | 25,0 | 152,5 | 153 | 0 | 153 | 39,00 |
3 | 27.04.2012 | 152 | 37,5 | 189,5 | 190 | 0 | 190 | 39,00 |
4 | 28.04.2012 | 183 | 60,3 | 243,3 | 243,3 | 0 | 243 | 39,00 |
5 | 29.04.2012 | 292 | 115 | 407 | 407 | 0 | 407 | 39,00 |
6 | 30.04.2012 | 458 | 136 | 594 | 540 | 0 | 540 | 39,22 |
7 | 01.05.2012 | 551 | 129 | 680 | 540 | 76 | 616 | 39,86 |
8 | 02.05.2012 | 575 | 163 | 738 | 540 | 198 | 738 | 40,00 |
9 | 03.05.2012 | 584 | 176 | 760 | 540 | 220 | 760 | 40,00 |
10 | 04.05.2012 | 590 | 173 | 763 | 540 | 223 | 763 | 40,00 |
11 | 05.05.2012 | 585 | 173 | 758 | 540 | 218 | 758 | 40,00 |
12 | 06.05.2012 | 585 | 172 | 757 | 540 | 217 | 757 | 40,00 |
13 | 07.05.2012 | 603 | 202 | 805 | 540 | 265 | 805 | 40,00 |
14 | 08.05.2012 | 637 | 231 | 868 | 540 | 328 | 868 | 40,00 |
15 | 09.05.2012 | 650 | 238 | 888 | 540 | 348 | 888 | 40,00 |
16 | 10.05.2012 | 643 | 255 | 898 | 540 | 358 | 898 | 40,00 |
17 | 11.05.2012 | 674 | 284 | 958 | 540 | 418 | 958 | 40,00 |
18 | 12.05.2012 | 762 | 325 | 1087 | 540 | 547 | 1087 | 40,00 |
19 | 13.05.2012 | 766 | 376 | 1142 | 540 | 602 | 1142 | 40,00 |
20 | 14.05.2012 | 766 | 393 | 1159 | 540 | 619 | 1159 | 40,00 |
21 | 15.05.2012 | 766 | 370 | 1136 | 540 | 596 | 1136 | 40,00 |
22 | 16.05.2012 | 766 | 341 | 1107 | 540 | 567 | 1107 | 40,00 |
23 | 17.05.2012 | 766 | 330 | 1096 | 540 | 556 | 1096 | 40,00 |
24 | 18.05.2012 | 766 | 333 | 1099 | 540 | 559 | 1099 | 40,00 |
25 | 19.05.2012 | 766 | 321 | 1087 | 540 | 547 | 1087 | 40,00 |
26 | 20.05.2012 | 766 | 290 | 1056 | 540 | 516 | 1056 | 40,00 |
27 | 21.05.2012 | 766 | 272 | 1038 | 540 | 498 | 1038 | 40,00 |
28 | 22.05.2012 | 766 | 262 | 1028 | 540 | 488 | 1028 | 40,00 |
29 | 23.05.2012 | 745 | 236 | 981 | 540 | 441 | 981 | 40,00 |
30 | 24.05.2012 | 629 | 222 | 851 | 540 | 311 | 851 | 40,00 |
31 | 25.05.2012 | 578 | 206 | 784 | 540 | 244 | 784 | 40,00 |
32 | 26.05.2012 | 495 | 183 | 678 | 540 | 138 | 678 | 40,00 |
33 | 27.05.2012 | 452 | 181 | 633 | 540 | 93 | 633 | 40,00 |
34 | 28.05.2012 | 443 | 172 | 615 | 540 | 75 | 615 | 40,00 |
35 | 29.05.2012 | 652 | 167 | 819 | 540 | 279 | 819 | 40,00 |
36 | 30.05.2012 | 645 | 161 | 806 | 540 | 266 | 806 | 40,00 |
37 | 31.05.2012 | 593 | 147 | 740 | 540 | 200 | 740 | 40,00 |
38 | 01.06.2012 | 540 | 141 | 681 | 540 | 141 | 681 | 40,00 |
39 | 02.06.2012 | 532 | 122 | 654 | 540 | 114 | 654 | 40,00 |
40 | 03.06.2012 | 553 | 103 | 656 | 540 | 116 | 656 | 40,00 |
41 | 04.06.2012 | 551 | 108 | 659 | 540 | 119 | 659 | 40,00 |
42 | 05.06.2012 | 524 | 105 | 629 | 540 | 89 | 629 | 40,00 |
43 | 06.06.2012 | 505 | 86,4 | 591 | 540 | 51 | 591 | 40,00 |
44 | 07.06.2012 | 501 | 74,3 | 575 | 540 | 35 | 575 | 40,00 |
45 | 08.06.2012 | 529 | 75 | 604 | 540 | 64 | 604 | 40,00 |
46 | 09.06.2012 | 543 | 67 | 610 | 540 | 70 | 610 | 40,00 |
47 | 10.06.2012 | 574 | 59,6 | 634 | 540 | 94 | 634 | 40,00 |
Средний | 574 | 187 | 762 | 506 | 253 | 759 | 39,87 | |
Максимальный | 766 | 393 | 1159 | 540 | 619 | 1159 | 40,00 | |
Минимальный | 93 | 13 | 106 | 106 | 0 | 106 | 39,00 |
Приложение N 48
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 0,5% через сооружения Подужемской ГЭС
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 0,5% через сооружения Подужемской ГЭС
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | ||||
---|---|---|---|---|---|---|---|---|
Сбросы с Кривопорожской ГЭС | Боковой | Суммарный | Через агрегаты | Холостой | Суммарный | |||
1 | 25.04.2012 | 99 | 17,0 | 115,5 | 116 | 0 | 116 | 39,00 |
2 | 26.04.2012 | 136 | 31,0 | 167,0 | 167 | 0 | 167 | 39,00 |
3 | 27.04.2012 | 163 | 47,6 | 210,6 | 211 | 0 | 211 | 39,00 |
4 | 28.04.2012 | 197 | 76,5 | 273,5 | 273,5 | 0 | 274 | 39,00 |
5 | 29.04.2012 | 316 | 146 | 462 | 462 | 0 | 462 | 39,00 |
6 | 30.04.2012 | 496 | 173 | 669 | 540 | 11 | 551 | 39,52 |
7 | 01.05.2012 | 598 | 163 | 761 | 540 | 221 | 761 | 40,00 |
8 | 02.05.2012 | 624 | 207 | 831 | 540 | 291 | 831 | 40,00 |
9 | 03.05.2012 | 634 | 224 | 858 | 540 | 318 | 858 | 40,00 |
10 | 04.05.2012 | 641 | 219 | 860 | 540 | 320 | 860 | 40,00 |
11 | 05.05.2012 | 635 | 219 | 854 | 540 | 314 | 854 | 40,00 |
12 | 06.05.2012 | 635 | 218 | 853 | 540 | 313 | 853 | 40,00 |
13 | 07.05.2012 | 655 | 257 | 912 | 540 | 372 | 912 | 40,00 |
14 | 08.05.2012 | 692 | 293 | 985 | 540 | 445 | 985 | 40,00 |
15 | 09.05.2012 | 706 | 302 | 1008 | 540 | 468 | 1008 | 40,00 |
16 | 10.05.2012 | 698 | 324 | 1022 | 540 | 482 | 1022 | 40,00 |
17 | 11.05.2012 | 732 | 360 | 1092 | 540 | 552 | 1092 | 40,00 |
18 | 12.05.2012 | 766 | 412 | 1178 | 540 | 638 | 1178 | 40,00 |
19 | 13.05.2012 | 766 | 477 | 1243 | 540 | 703 | 1243 | 40,00 |
20 | 14.05.2012 | 766 | 499 | 1265 | 540 | 725 | 1265 | 40,00 |
21 | 15.05.2012 | 766 | 469 | 1235 | 540 | 695 | 1235 | 40,00 |
22 | 16.05.2012 | 766 | 433 | 1199 | 540 | 659 | 1199 | 40,00 |
23 | 17.05.2012 | 766 | 419 | 1185 | 540 | 645 | 1185 | 40,00 |
24 | 18.05.2012 | 767 | 423 | 1190 | 540 | 650 | 1190 | 40,00 |
25 | 19.05.2012 | 819 | 408 | 1227 | 540 | 687 | 1227 | 40,00 |
26 | 20.05.2012 | 801 | 368 | 1169 | 540 | 629 | 1169 | 40,00 |
27 | 21.05.2012 | 766 | 345 | 1111 | 540 | 571 | 1111 | 40,00 |
28 | 22.05.2012 | 731 | 332 | 1063 | 540 | 523 | 1063 | 40,00 |
29 | 23.05.2012 | 708 | 299 | 1007 | 540 | 467 | 1007 | 40,00 |
30 | 24.05.2012 | 894 | 281 | 1175 | 540 | 635 | 1175 | 40,00 |
31 | 25.05.2012 | 840 | 262 | 1102 | 540 | 562 | 1102 | 40,00 |
32 | 26.05.2012 | 749 | 233 | 982 | 540 | 442 | 982 | 40,00 |
33 | 27.05.2012 | 805 | 230 | 1035 | 540 | 495 | 1035 | 40,00 |
34 | 28.05.2012 | 900 | 218 | 1118 | 540 | 578 | 1118 | 40,00 |
35 | 29.05.2012 | 897 | 213 | 1110 | 540 | 570 | 1110 | 40,00 |
36 | 30.05.2012 | 889 | 204 | 1093 | 540 | 553 | 1093 | 40,00 |
37 | 31.05.2012 | 833 | 187 | 1020 | 540 | 480 | 1020 | 40,00 |
38 | 01.06.2012 | 775 | 179 | 954 | 540 | 414 | 954 | 40,00 |
39 | 02.06.2012 | 766 | 155 | 921 | 540 | 381 | 921 | 40,00 |
40 | 03.06.2012 | 789 | 131 | 920 | 540 | 380 | 920 | 40,00 |
41 | 04.06.2012 | 787 | 137 | 924 | 540 | 384 | 924 | 40,00 |
42 | 05.06.2012 | 758 | 133 | 891 | 540 | 351 | 891 | 40,00 |
43 | 06.06.2012 | 737 | 110 | 847 | 540 | 307 | 847 | 40,00 |
44 | 07.06.2012 | 600 | 94,4 | 694 | 540 | 154 | 694 | 40,00 |
45 | 08.06.2012 | 555 | 95,2 | 650 | 540 | 110 | 650 | 40,00 |
46 | 09.06.2012 | 570 | 85 | 655 | 540 | 115 | 655 | 40,00 |
47 | 10.06.2012 | 604 | 75,7 | 680 | 540 | 140 | 680 | 40,00 |
48 | 11.06.2012 | 649 | 77,4 | 726 | 540 | 186 | 726 | 40,00 |
49 | 12.06.2012 | 504 | 62,1 | 566 | 540 | 26 | 566 | 40,00 |
50 | 13.06.2012 | 458 | 58,7 | 517 | 517 | 0 | 517 | 40,00 |
51 | 14.06.2012 | 439 | 67,2 | 506 | 506 | 0 | 506 | 40,00 |
Средний | 660 | 225 | 884 | 510 | 372 | 882 | 39,89 | |
Максимальный | 900 | 499 | 1265 | 540 | 725 | 1265 | 40,00 | |
Минимальный | 99 | 17 | 116 | 116 | 0 | 116 | 39,00 |
Приложение N 49
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 3% через сооружения Путкинской ГЭС
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 3% через сооружения Подужемской ГЭС
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | |||
---|---|---|---|---|---|---|---|
Сбросы с Подужемской ГЭС | Суммарный | Через агрегаты | Холостой | Суммарный | |||
1 | 25.04.2012 | 106 | 106 | 106 | 0 | 106 | 27,50 |
2 | 26.04.2012 | 153 | 153 | 153 | 0 | 153 | 27,50 |
3 | 27.04.2012 | 190 | 190 | 190 | 0 | 190 | 27,50 |
4 | 28.04.2012 | 243 | 243 | 243 | 0 | 243 | 27,50 |
5 | 29.04.2012 | 407 | 407 | 407 | 0 | 407 | 27,50 |
6 | 30.04.2012 | 540 | 540 | 486 | 19 | 505 | 27,83 |
7 | 01.05.2012 | 616 | 616 | 486 | 130 | 616 | 28,00 |
8 | 02.05.2012 | 738 | 738 | 486 | 252 | 738 | 28,00 |
9 | 03.05.2012 | 760 | 760 | 486 | 274 | 760 | 28,00 |
10 | 04.05.2012 | 763 | 763 | 486 | 277 | 763 | 28,00 |
11 | 05.05.2012 | 758 | 758 | 486 | 272 | 758 | 28,00 |
12 | 06.05.2012 | 757 | 757 | 486 | 271 | 757 | 28,00 |
13 | 07.05.2012 | 805 | 805 | 486 | 319 | 805 | 28,00 |
14 | 08.05.2012 | 868 | 868 | 486 | 382 | 868 | 28,00 |
15 | 09.05.2012 | 888 | 888 | 486 | 402 | 888 | 28,00 |
16 | 10.05.2012 | 898 | 898 | 486 | 412 | 898 | 28,00 |
17 | 11.05.2012 | 958 | 958 | 486 | 472 | 958 | 28,00 |
18 | 12.05.2012 | 1087 | 1087 | 486 | 601 | 1087 | 28,00 |
19 | 13.05.2012 | 1142 | 1142 | 486 | 656 | 1142 | 28,00 |
20 | 14.05.2012 | 1159 | 1159 | 486 | 673 | 1159 | 28,00 |
21 | 15.05.2012 | 1136 | 1136 | 486 | 650 | 1136 | 28,00 |
22 | 16.05.2012 | 1107 | 1107 | 486 | 621 | 1107 | 28,00 |
23 | 17.05.2012 | 1096 | 1096 | 486 | 610 | 1096 | 28,00 |
24 | 18.05.2012 | 1099 | 1099 | 486 | 613 | 1099 | 28,00 |
25 | 19.05.2012 | 1087 | 1087 | 486 | 601 | 1087 | 28,00 |
26 | 20.05.2012 | 1056 | 1056 | 486 | 570 | 1056 | 28,00 |
27 | 21.05.2012 | 1038 | 1038 | 486 | 552 | 1038 | 28,00 |
28 | 22.05.2012 | 1028 | 1028 | 486 | 542 | 1028 | 28,00 |
29 | 23.05.2012 | 981 | 981 | 486 | 495 | 981 | 28,00 |
30 | 24.05.2012 | 851 | 851 | 486 | 365 | 851 | 28,00 |
31 | 25.05.2012 | 784 | 784 | 486 | 298 | 784 | 28,00 |
32 | 26.05.2012 | 678 | 678 | 486 | 192 | 678 | 28,00 |
33 | 27.05.2012 | 633 | 633 | 486 | 147 | 633 | 28,00 |
34 | 28.05.2012 | 615 | 615 | 486 | 129 | 615 | 28,00 |
35 | 29.05.2012 | 819 | 819 | 486 | 333 | 819 | 28,00 |
36 | 30.05.2012 | 806 | 806 | 486 | 320 | 806 | 28,00 |
37 | 31.05.2012 | 740 | 740 | 486 | 254 | 740 | 28,00 |
38 | 01.06.2012 | 681 | 681 | 486 | 195 | 681 | 28,00 |
39 | 02.06.2012 | 654 | 654 | 486 | 168 | 654 | 28,00 |
40 | 03.06.2012 | 656 | 656 | 486 | 170 | 656 | 28,00 |
41 | 04.06.2012 | 659 | 659 | 486 | 173 | 659 | 28,00 |
42 | 05.06.2012 | 629 | 629 | 486 | 143 | 629 | 28,00 |
43 | 06.06.2012 | 591 | 591 | 486 | 105 | 591 | 28,00 |
44 | 07.06.2012 | 575 | 575 | 486 | 89 | 575 | 28,00 |
45 | 08.06.2012 | 604 | 604 | 486 | 118 | 604 | 28,00 |
46 | 09.06.2012 | 610 | 610 | 486 | 124 | 610 | 28,00 |
47 | 10.06.2012 | 634 | 634 | 486 | 148 | 634 | 28,00 |
Средний | 759 | 759 | 458 | 301 | 758 | 27,94 | |
Максимальный | 1159 | 1159 | 486 | 673 | 1159 | 28,00 | |
Минимальный | 106 | 106 | 106 | 0 | 106 | 27,50 |
Приложение N 50
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Расходы притока и сбросные расходы половодий для вероятности превышения 0,5% через сооружения Путкинской ГЭС
Таблица расчетных режимов пропуска модельных половодий вероятностью превышения 0,5% через сооружения Путкинской ГЭС
Сутки | Дата | Приток, м?/с | Сброс, м?/с | Уровень верхнего бьефа, м | |||
---|---|---|---|---|---|---|---|
Сбросы с Подужемской ГЭС | Суммарный | Через агрегаты | Холостой | Суммарный | |||
1 | 25.04.2012 | 116 | 116 | 116 | 0 | 116 | 27,50 |
2 | 26.04.2012 | 167 | 167 | 167 | 0 | 167 | 27,50 |
3 | 27.04.2012 | 211 | 211 | 211 | 0 | 211 | 27,50 |
4 | 28.04.2012 | 274 | 274 | 274 | 0 | 274 | 27,50 |
5 | 29.04.2012 | 462 | 462 | 462 | 0 | 462 | 27,50 |
6 | 30.04.2012 | 551 | 551 | 486 | 29 | 515 | 27,83 |
7 | 01.05.2012 | 761 | 761 | 486 | 275 | 761 | 28,00 |
8 | 02.05.2012 | 831 | 831 | 486 | 345 | 831 | 28,00 |
9 | 03.05.2012 | 858 | 858 | 486 | 372 | 858 | 28,00 |
10 | 04.05.2012 | 860 | 860 | 486 | 374 | 860 | 28,00 |
11 | 05.05.2012 | 854 | 854 | 486 | 368 | 854 | 28,00 |
12 | 06.05.2012 | 853 | 853 | 486 | 367 | 853 | 28,00 |
13 | 07.05.2012 | 912 | 912 | 486 | 426 | 912 | 28,00 |
14 | 08.05.2012 | 985 | 985 | 486 | 499 | 985 | 28,00 |
15 | 09.05.2012 | 1008 | 1008 | 486 | 522 | 1008 | 28,00 |
16 | 10.05.2012 | 1022 | 1022 | 486 | 536 | 1022 | 28,00 |
17 | 11.05.2012 | 1092 | 1092 | 486 | 606 | 1092 | 28,00 |
18 | 12.05.2012 | 1178 | 1178 | 486 | 692 | 1178 | 28,00 |
19 | 13.05.2012 | 1243 | 1243 | 486 | 757 | 1243 | 28,00 |
20 | 14.05.2012 | 1265 | 1265 | 486 | 779 | 1265 | 28,00 |
21 | 15.05.2012 | 1235 | 1235 | 486 | 749 | 1235 | 28,00 |
22 | 16.05.2012 | 1199 | 1199 | 486 | 713 | 1199 | 28,00 |
23 | 17.05.2012 | 1185 | 1185 | 486 | 699 | 1185 | 28,00 |
24 | 18.05.2012 | 1190 | 1190 | 486 | 704 | 1190 | 28,00 |
25 | 19.05.2012 | 1227 | 1227 | 486 | 741 | 1227 | 28,00 |
26 | 20.05.2012 | 1169 | 1169 | 486 | 683 | 1169 | 28,00 |
27 | 21.05.2012 | 1111 | 1111 | 486 | 625 | 1111 | 28,00 |
28 | 22.05.2012 | 1063 | 1063 | 486 | 577 | 1063 | 28,00 |
29 | 23.05.2012 | 1007 | 1007 | 486 | 521 | 1007 | 28,00 |
30 | 24.05.2012 | 1175 | 1175 | 486 | 689 | 1175 | 28,00 |
31 | 25.05.2012 | 1102 | 1102 | 486 | 616 | 1102 | 28,00 |
32 | 26.05.2012 | 982 | 982 | 486 | 496 | 982 | 28,00 |
33 | 27.05.2012 | 1035 | 1035 | 486 | 549 | 1035 | 28,00 |
34 | 28.05.2012 | 1118 | 1118 | 486 | 632 | 1118 | 28,00 |
35 | 29.05.2012 | 1110 | 1110 | 486 | 624 | 1110 | 28,00 |
36 | 30.05.2012 | 1093 | 1093 | 486 | 607 | 1093 | 28,00 |
37 | 31.05.2012 | 1020 | 1020 | 486 | 534 | 1020 | 28,00 |
38 | 01.06.2012 | 954 | 954 | 486 | 468 | 954 | 28,00 |
39 | 02.06.2012 | 921 | 921 | 486 | 435 | 921 | 28,00 |
40 | 03.06.2012 | 920 | 920 | 486 | 434 | 920 | 28,00 |
41 | 04.06.2012 | 924 | 924 | 486 | 438 | 924 | 28,00 |
42 | 05.06.2012 | 891 | 891 | 486 | 405 | 891 | 28,00 |
43 | 06.06.2012 | 847 | 847 | 486 | 361 | 847 | 28,00 |
44 | 07.06.2012 | 694 | 694 | 486 | 208 | 694 | 28,00 |
45 | 08.06.2012 | 650 | 650 | 486 | 164 | 650 | 28,00 |
46 | 09.06.2012 | 655 | 655 | 486 | 169 | 655 | 28,00 |
47 | 10.06.2012 | 680 | 680 | 486 | 194 | 680 | 28,00 |
48 | 11.06.2012 | 726 | 726 | 486 | 240 | 726 | 28,00 |
49 | 12.06.2012 | 566 | 566 | 486 | 80 | 566 | 28,00 |
50 | 13.06.2012 | 517 | 517 | 486 | 31 | 517 | 28,00 |
51 | 14.06.2012 | 506 | 506 | 486 | 20 | 506 | 28,00 |
Средний | 882 | 882 | 462 | 419 | 881 | 27,95 | |
Максимальный | 1265 | 1265 | 486 | 779 | 1265 | 28,00 | |
Минимальный | 116 | 116 | 116 | 0 | 116 | 27,50 |
Приложение N 51
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Продольный профиль с координатами расчетных кривых свободной поверхности водохранилищ и водотоков в верхнем и нижнем бьефах гидроузлов водохранилищ на р. Кемь
Приложение N 52
к Правилам использования водных ресурсов Юшкозерского,
Кривопорожского, Подужемского и Путкинского водохранилищ,
утвержденным приказом Росводресурсов
от____________ 20__ N ________
Рекомендуемый образец
Указания по ведению режимов работы Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ
На бланках Невско-Ладожского БВУ Дата, исходящий номер | Генеральному директору ПАО "ТГК-1", филиал "Карельский", Каскад Кемских ГЭС Первому заместителю директора - главному диспетчеру Филиала АО "СО ЕЭС" Карельское РДУ Копия: Росводресурсы |
---|
С учетом рекомендаций Межведомственной рабочей группы по регулированию режимов работы Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ (заседание от _____ N __), складывающейся гидрологической и водохозяйственной обстановки, а также предложений водопользователей установить на период с ____________ по ____________ включительно (дата и время) (дата и время)
режимы работы гидроузов Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ с суммарными сбросами в нижний бьеф: ___________________________________________________________,
(указываются сбросные расходы или диапазоны сбросных расходов с уточнением интервала их осреднения)
при следующих ограничениях: ______________________________________________.
(при необходимости указываются предельные отметки уровней воды в верхнем и нижнем бьефах гидроузла, минимальные суммарные сбросы, предельные интенсивности наполнения (сработки) водохранилища, другие ограничения)
Руководитель _________________ _________________
(подпись) (фамилия, имя, отчество (при наличии)
Исполнитель
Телефон
-------------------------------------------
*(1) Собрание законодательства Российской Федерации, 2006, N 23, ст. 2381; 2021, N 27, ст. 5130.
*(2) Собрание законодательства Российской Федерации, 2009, N 18, ст. 2247.
*(3) Зарегистрирован Минюстом России 4 мая 2011 г., регистрационный N 20655.
*(4) Собрание законодательства Российской Федерации, 2006, N 23, ст. 2381; 2013, N 43, ст. 5452; 2022, N 18, ст. 3008.
*(5) Собрание законодательства Российской Федерации, 2014, N 18, ст. 2201; 2022, N 34, ст. 5984.
*(6) Собрание законодательства Российской Федерации, 1997, N 47, ст. 5410; 2008, N 13, ст. 1314.
*(7) Зарегистрирован Минюстом России 28 ноября 2007 г. регистрационный N 10561, с изменениями, внесенными приказом Минприроды России от 7 февраля 2019 г. N 81 (зарегистрирован Минюстом России 6 марта 2019 г., регистрационный N 53976).
*(8) Зарегистрирован Минюстом России 3 апреля 2008 г., регистрационный N 11456.
*(9) Собрание законодательства Российской Федерации, 1997, N 13, ст. 1545; 2017, N 39, ст. 5704.
*(10) Собрание законодательства Российской Федерации, 07.05.2007, N 19, ст. 2357, 05.05.2014, N 18 (часть IV), ст. 2201
Обзор документа
Предложены правила использования водных ресурсов Юшкозерского, Кривопорожского, Подужемского и Путкинского водохранилищ. В частности, урегулируют режим наполнения и сработки.
