Проект Приказа Федерального агентства водных ресурсов "Об утверждении Правил использования водных ресурсов Белопорожского водохранилища" (подготовлен Росводресурсами 17.07.2025)

Досье на проект

Пояснительная записка

В соответствии с пунктом 4 и абзацем первым пункта 5 Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденного постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349, приказываю:

1. Утвердить прилагаемые Правила использования водных ресурсов Белопорожского водохранилища.

2. Настоящий приказ действует в течение 15 лет с даты его вступления в силу.

Руководитель

Д.М. Кириллов

Утверждены
приказом Федерального агентства
водных ресурсов
от _________________ N ____

Правила использования водных ресурсов Белопорожского водохранилища

I. Общие положения

1. Настоящие Правила разработаны в соответствии со статьей 45 Водного кодекса Российской Федерации и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. N 17*(1).

2. Настоящие Правила определяют режим использования водных ресурсов, в том числе режим наполнения и сработки, Белопорожского водохранилища.

3. В настоящих Правилах все отметки нормативных и иных уровней воды, высотные отметки нулей графиков водомерных постов, отметки сооружений гидроузлов и других гидротехнических сооружений на водохранилищах, отметки уровней воды на характеристиках пропускной способности сооружений и участков рек и водохранилищ даны в действующей государственной Балтийской системе высот 1977 г.

I. Характеристики гидроузла, водохранилища и их возможностей

4. На р. Кемь (бассейн Белого моря) расположены Юшкозерское, Белопорожское, Кривопорожское, Подужемское и Путкинское водохранилища, которые находятся на территории Республики Карелия и создают Кемский каскад. Водохранилища Кемского каскада образованы путем создания подпора воды плотинами гидроэлектростанций (далее - ГЭС).

Белопорожское водохранилище расположено в Кемском районе Республики Карелия. Гидроузел, образующий Белопорожское водохранилище, является второй ступенью Кемского каскада водохранилищ.

5. Белопорожское водохранилище образовано речным средненапорным гидроузлом и относится к русловому долинному типу, его полезный объем позволяет осуществлять суточное регулирование стока р. Кемь.

6. Строительство гидроузла начато в октябре 2016 г., ввод во временную эксплуатацию гидроузла и водохранилища произведен в 2023 г., ввод в постоянную эксплуатацию - в 2024 г.

Разрешение на ввод объектов в эксплуатацию (малая Белопорожская ГЭС-1 и малая Белопорожская ГЭС-2) выдано 27 апреля 2024 г.

Подготовка ложа Белопорожского водохранилища до отметки 83,00 м выполнена в соответствии с требованиями "Мероприятий по подготовке водохранилища и нижнего бьефа" проекта Белопорожской ГЭС-1.

Первоначальное наполнение водохранилища до отметки 79,00 м произведено в мае 2023 г., до нормального подпорного уровня (далее - НПУ) 83,00 м - в 2024 г.

7. Проектная документация разработана обществом с ограниченной ответственностью "Научно-технический центр возобновляемых источников энергии" (ООО "НТЦ ВИЭ") в 2015 г. В 2022-2024 гг. проектная документация доработана акционерным обществом "Всероссийский научно-исследовательский институт гидротехники имени Б.Е. Веденеева" (АО "ВНИИГ им. Б.Е. Веденеева.

Проектная документация хранится в архиве общества с ограниченной ответственностью "Норд Гидро - Белый порог" (далее - ООО "НГБП").

8. Белопорожское водохранилище создано в энергетических целях, сток в бассейне водохранилища используется также для водоснабжения (промышленного и коммунального) и для целей рыбного хозяйства (рыболовства).

9. Сведения о ранее действовавших нормативных документах, определявших режим использования водных ресурсов Белопорожского водохранилища, отсутствуют.

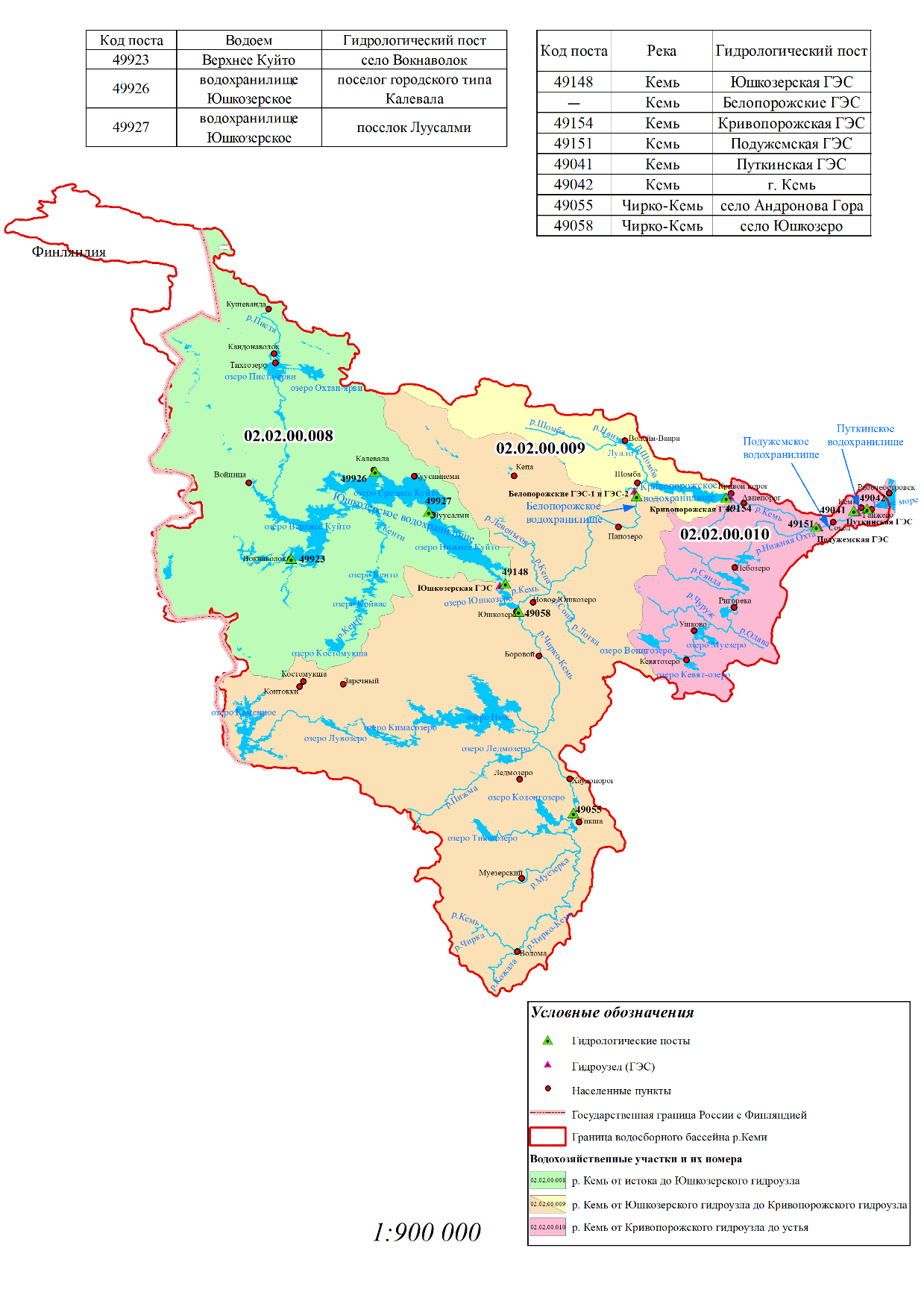

10. Карта-схема расположения с указанием границ гидрографических единиц и водохозяйственных участков, гидроузлов и водохранилищ на р. Кемь с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов приведена в приложении N 1 к настоящим Правилам.

II. Основные характеристики водотока

11. Река Кемь является крупнейшей озерно-речной системой Республики Карелия. Площадь ее водосбора - 27700 км?. Бассейн реки расположен в северной части Карельского гидрографического района и представляет форму треугольника с основанием на западе вдоль границы с Финляндией. Вершиной треугольника является устье р. Кемь, впадающей в Белое море. Максимальная длина от устья р. Кемь до наиболее удаленной точки речной системы составляет 590 км. Полное падение реки на данном участке - 220 м.

Река Кемь проходит через 19 озер. Обилие озер в бассейне обеспечивает естественное регулирование стока. Непрерывная сеть озер системы Куйто (Верхнее, Среднее и Нижнее) с короткими протоками между ними занимает верхнюю половину течения реки. Многочисленные притоки, питающие эти озера, несут более трети всего объема воды, поступающего с бассейна. Главный приток р. Кемь - р. Чирко-Кемь с площадью водосбора 8270 км? впадает на 173 км от устья и дает почти треть стока.

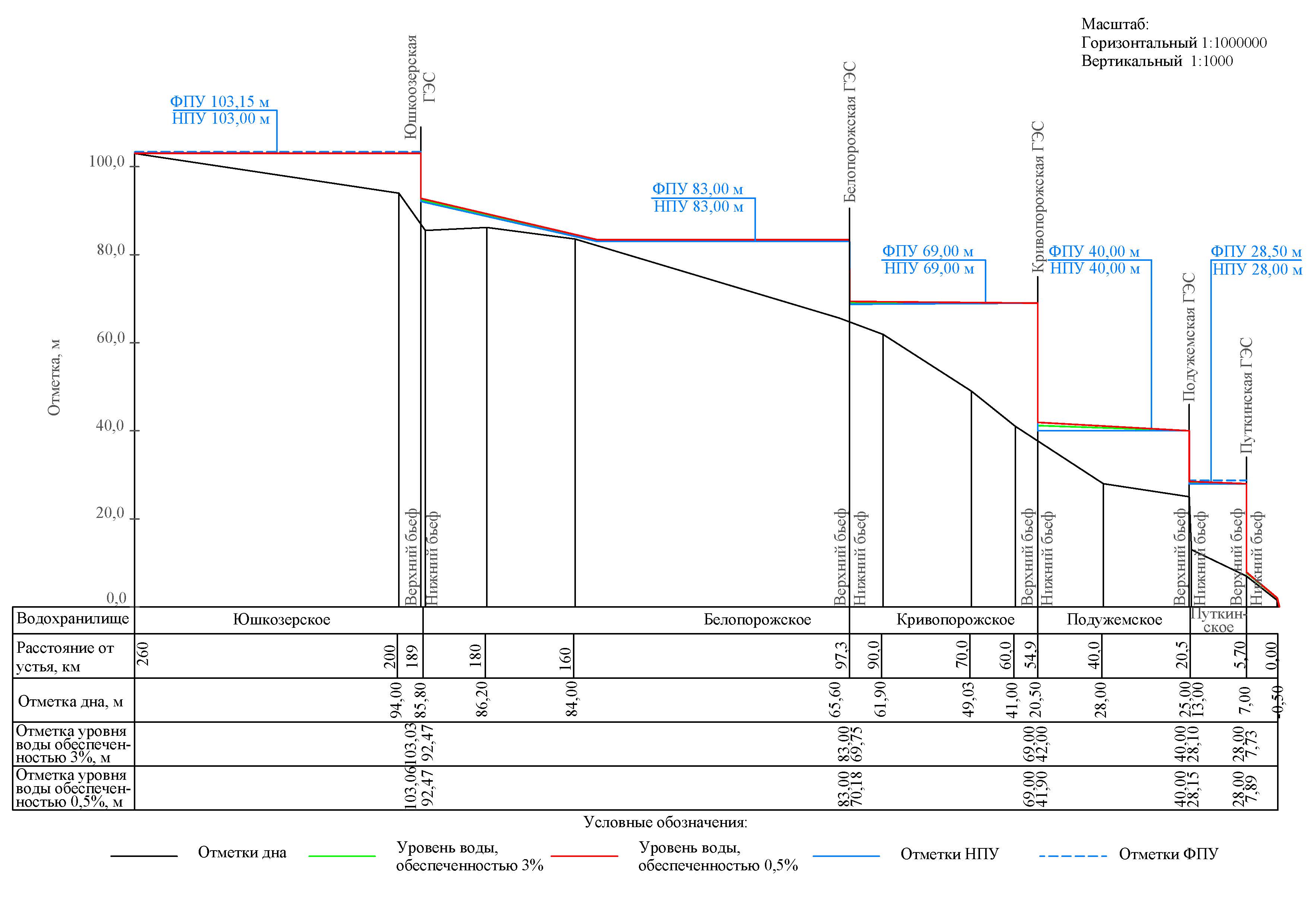

Расположение гидроузлов на р. Кемь, полная площадь водосбора в створах гидроузлов, образующих водохранилища, и площади частного водосбора между гидроузлами:

Створ ГЭС	Расстояние от устья, км	Площадь водосбора, км?
		Полная	Частная
Юшкозерская	189	10300	10300
Белопорожская	97,3	23400	13100
Кривопорожская	54,9	25350	1950
Подужемская	20,5	27600	2250
Путкинская	5,7	27700	100

12. Параметры естественного годового стока р. Кемь в створах гидроузлов водохранилищ рассчитаны по ряду 1926-2022 гг.

Наименование показателя	Единица измерения	Значение показателя по гидроузлу водохранилища
		Юшкозерский	Белопорожский	Кривопорожский
Объем среднего многолетнего стока	км?	3,44	7,37	7,92
Максимальный наблюдавшийся объем годового стока (год)	км?	5,01 (2015 г.)	10,79 (1962 г.)	11,92 (1962 г.)
Минимальный наблюдавшийся объем годового стока (год)	км?	1,28 (1960 г.)	3,10 (1960 г.)	3,21 (1960 г.)
Максимальный наблюденный расход воды (год)	м?/с	473 (1983 г.)	792 (1983 г.)	903 (1983 г.)
Минимальный наблюденный расход воды (год)	м?/с	0,00 (1979-1983 гг., 1985-2005 гг., 2008-2014 гг.)	45,2 (1973 г.)	51,5 (1973 г.)

Основные параметры естественного (восстановленного) притока к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Белопорожского водохранилищ, Белопорожского и Кривопорожского водохранилищ:

Наименование показателя		Единица измерения	Значение показателя по гидроузлу водохранилища
			Юшкозерский	Белопорожский (частный водосбор)	Кривопорожский (частный водосбор)
Параметр годового притока	Среднемноголетний приток	м?/с	109	125	17,5
		км?	3,44	3,93	0,55
	Коэффициент изменчивости (Сv)	-	0,21	0,22	0,22
	Коэффициент асимметрии (Cs)	-	-0,21	0,22	0,22
	Соотношение коэффициентов Cs/Cv	-	-1,00	1,00	1,00
Годовой приток обеспеченностью	1 %	м?/с	158	191	26,8
	5 %		145	171	23,9
	10 %		138	160	22,4
	50 %		110	124	17,3
	75 %		93,3	106	14,8
	95 %		68,6	82,1	11,5

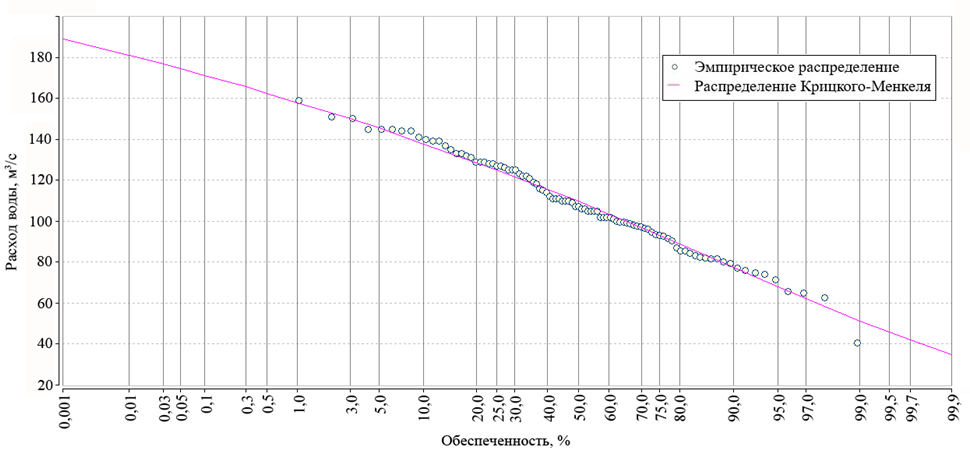

Расчетная кривая обеспеченности годового притока воды к створу гидроузла Юшкозерского водохранилища приведена в приложении N 2 к настоящим Правилам.

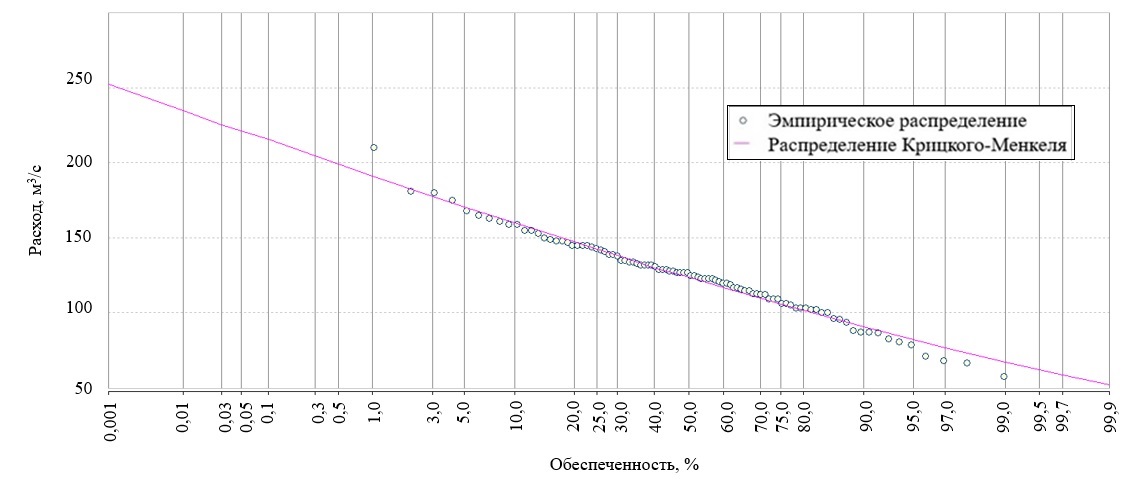

Расчетная кривая обеспеченности годовой боковой приточности между гидроузлами Юшкозерского и Белопорожского водохранилищ приведена в приложении N 3 к настоящим Правилам.

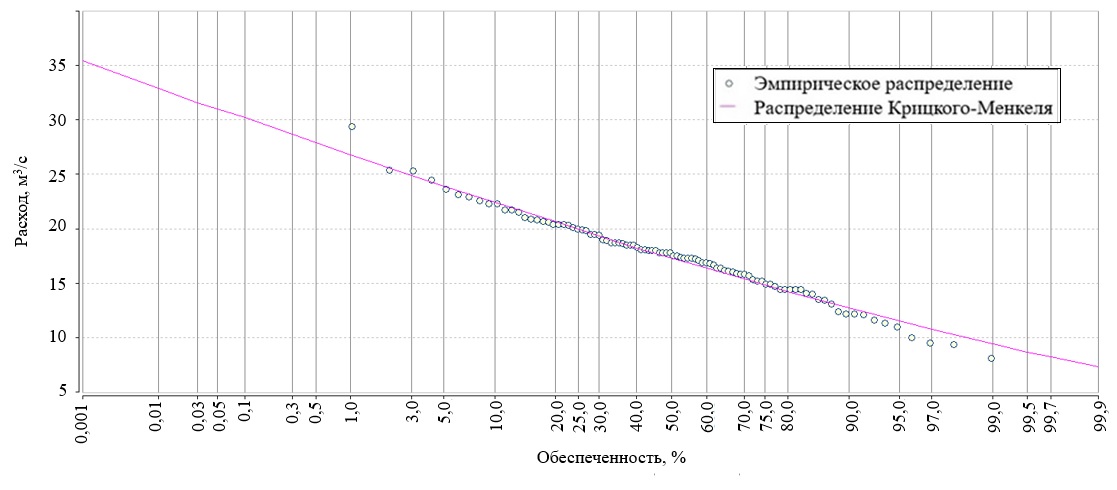

Расчетная кривая обеспеченности годовой боковой приточности между гидроузлами Белопорожского и Кривопорожского водохранилищ приведена в приложении N 4 к настоящим Правилам.

На распределение стока внутри года существенное влияние оказывают озера, которые сглаживают сток, уменьшая долю весенне-осеннего стока и увеличивая летний сток. Наибольшая водность рек бассейна наблюдается в мае-июне, наименьшая - в марте. Доля весеннего естественного стока водотоков бассейна р. Кемь составляет в среднем 45 % годовой величины стока.

Характерное внутригодовое распределение стока р. Кемь в створах Юшкозерского и Белопорожского гидроузлов для многоводных, средних и маловодных лет приведено в приложении N 5 к настоящим Правилам.

13. Максимальные расходы воды на р. Кемь наблюдаются в период половодья. В створах Белопорожского и Кривопорожского гидроузлов максимальные расходы формируются за счет сбросных расходов Юшкозерского гидроузла и боковой приточности с частного водосбора между Юшкозерским и Белопорожским гидроузлами, Белопорожским и Кривопорожским гидроузлами, соответственно.

Средние даты начала половодья наблюдаются в первой декаде мая. Продолжительность половодья на р. Кемь - от 70 до 100 дней.

Дождевые паводки наблюдаются только в теплый период года преимущественно в форме обложных дождей. Максимальные расходы дождевых паводков по своей величине уступают максимальным расходам весеннего половодья. Только в отдельные, чаще маловодные годы максимальный расход дождевого паводка может превышать максимальный расход весеннего половодья (1954, 1960, 1987, 1998, 2006, 2012 гг.).

14. Статистические параметры максимального стока воды.

Основные параметры и вероятные значения максимальных среднесуточных расходов притока весеннего половодья к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Белопорожского водохранилищ и между створами гидроузлов Белопорожского и Кривопорожского водохранилищ на р. Кемь, рассчитанные за период 1976-2023 гг.:

Средний многолетний максимальный расход воды половодья, м?/с	Коэффициент изменчивости максимальных расходов (Сv)	Отношение коэффициентов асимметрии и изменчивости максимальных расходов (Cs/Сv)	Вероятное значение расхода воды (м?/с) обеспеченностью, %
			0,1	0,5	1	3	5	50
Юшкозерский гидроузел
428	0,26	3,50	939	814	764	676	633	412
Водосбор между Юшкозерским и Белопорожским гидроузлами
503	0,25	1,00	935	857	821	755	722	498
Водосбор между Белопорожским и Кривопорожским гидроузлами
70,6	0,25	1,0	131	120	115	106	101	69,8

Основные параметры и вероятные значения объемов притока половодья к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Белопорожского водохранилищ и между створами гидроузлов Белопорожского и Кривопорожского водохранилищ на р. Кемь:

Средний многолетний объем половодья, км?	Коэффициент изменчивости объемов половодья (Сv)	Отношение коэффициентов асимметрии и изменчивости объемов половодья (Cs/Сv)	Вероятное значение объема половодья (км?) обеспеченностью, %
			0,1	0,5	1	3	5	50
Юшкозерский гидроузел
1,23	0,26	1,00	2,32	2,12	2,04	1,87	1,78	1,22
Водосбор между Юшкозерским и Белопорожским гидроузлами
1,56	0,20	1,00	2,61	2,41	2,31	2,14	2,06	1,54
Водосбор между Белопорожским и Кривопорожским гидроузлами
0,22	0,20	1,00	0,36	0,34	0,32	0,30	0,29	0,22

Основные параметры и вероятные значения максимальных среднесуточных расходов притока дождевых паводков к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Белопорожского водохранилищ и между створами гидроузлов Белопорожского и Кривопорожского водохранилищ на р. Кемь:

Средний многолетний максимальный дождевой расход воды, м?/с	Коэффициент изменчивости максимальных дождевых расходов (Сv)	Отношение коэффициентов асимметрии и изменчивости максимальных дождевых расходов (Cs/Сv)	Вероятное значение расхода воды (м?/с) обеспеченностью, %
			0,1	0,5	1	3	5	50
Юшкозерский гидроузел
241	0,38	4,29	763	606	541	451	410	223
Водосбор между Юшкозерским и Белопорожским гидроузлами
232	0,34	3,00	605	512	473	408	377	219
Водосбор между Белопорожским и Кривопорожским гидроузлами
32,5	0,34	3,00	84,8	71,7	66,3	57,1	52,9	30,8

Основные параметры и вероятные значения объемов притока дождевых паводков к створу гидроузла Юшкозерского водохранилища и с частных водосборов между створами гидроузлов Юшкозерского и Белопорожского водохранилищ и между створами гидроузлов Белопорожского и Кривопорожского водохранилищ на р. Кемь:

Средний многолетний объем дождевого паводка, км?	Коэффициент изменчивости объемов дождевого паводка (Сv)	Отношение коэффициентов асимметрии и изменчивости объемов дождевого паводка (Cs/Сv)	Вероятное значение объема паводка (км?) обеспеченностью, %
			0,1	0,5	1	3	5	50
Юшкозерский гидроузел
0,47	0,59	3,34	2,18	1,66	1,45	1,13	1,00	0,40
Водосбор между Юшкозерским и Белопорожским гидроузлами
0,50	0,58	1,81	1,79	1,50	1,37	1,15	1,04	0,44
Водосбор между Белопорожским и Кривопорожским гидроузлами
0,07	0,58	1,81	0,25	0,21	0,19	0,16	0,15	0,063

III. Состав и описание гидротехнических сооружений водохранилища

15. В состав гидроузла Белопорожского водохранилища входят сооружения МГЭС "Белопорожская ГЭС-1" и сооружения МГЭС "Белопорожская ГЭС-2".

Протяженность сооружений напорного фронта гидроузла - 1280 м.

16. В состав основных сооружений Белопорожской ГЭС-1 входят:

Наименование сооружения	Описание сооружения	Местоположение
Грунтовая плотина с противофильтрационной диафрагмой	Земляная насыпная плотина из супесчаной и песчаной морены, упорные банкеты из скальной породы. Длина плотины по гребню - 1185,9 м. Поперечное сечение тела плотины трапецеидальное, с шириной по гребню 6 м. Максимальная высота плотины - 19,5 м. Отметка гребня плотины - 85,00 м. Заложение верхового откоса 1:3, низового откоса - 1:2,5. Верховой откос закреплен несортированной горной массой по слою песчано-гравийной смеси. Низовой откос выше бермы банкета закреплен залужением многолетними травами по растительному грунту, армированному георешеткой, ниже бермы - горной массой. Ширина по верху упорных банкетов - 4,5 м. В теле грунтовой плотины устроена глино-цементобетонная противофильтрационная диафрагма из буросекущихся свай методом "стена в грунте". Диафрагма заглублена в коренные породы на 1 м по всей длине плотины. Под диафрагмой в коренных породах выполнена цементационная завеса с заглублением в коренные породы (граниты) на 7 м.	Плотина перекрывает русло р. Кемь
Правобережная водосбросная бетонная плотина с подводящим и отводящим каналами	Водосброс поверхностный низконапорный русловой регулируемый. Водосбросная бетонная гравитационная плотина состоит из трех пролетов шириной по 6,25 м каждый, оборудованных сегментными затворами. Отметка порога водослива 75,00 м. Длина водосливного фронта 18,75 м. Секции разделены между собой бычками толщиной по 2 м. По конструкции железобетонная гравитационная плотина практического профиля (по координатам кривой Кригера-Офицерова) имеет продольную полость у основания, заполненную бутобетоном. Со стороны верхнего бьефа в основании плотины предусмотрена противофильтрационная цементационная завеса. Напорная грань плотины вертикальная. Водобой из железобетонных плит имеет длину 30 м. Пропускная способность паводкового водосброса 902 м?/с. Максимальный напор на плотину 8 м (при НПУ), минимальный - 6 м (при УМО). Механическое оборудование: - затвор основной сегментный поверхностный с электрообогревом, количество 3 штуки. Конструкция сварная. Радиус кривизны обшивки 8 м. Маневрирование затвором обеспечивается при помощи двух гидроцилиндров; - перед сегментным затвором предусмотрено устройство пазов для ремонтного затвора. В качестве ремонтного затвора используются секции ремонтного затвора для здания ГЭС.	Со стороны русла водосбросная плотина сопрягается с грунтовой плотиной подпорной железобетонной стенкой со шпорой. С другой стороны плотина примыкает к зданию ГЭС (затворохранилище). Для переезда водосливной плотины предусмотрен служебный проезд.
Здание ГЭС	Здание ГЭС руслового типа с вертикальными агрегатами стоит на прочном скальном основании (гранито-гнейсы), состоит из двух агрегатных блоков и монтажной площадки. Конструктивно здание ГЭС представляет собой два сооружения разной высотности - здание затворохранилища водоприемника и здание машинного зала с монтажной площадкой. Общая длина 61,27 м, общая ширина 24,5 м. Затворохранилище прямоугольное в плане Высота здания - 19,5 м. Каждый водоприемник агрегатного блока шириной 13,5 м имеет 2 отверстия, разделенных бычком толщиной 1 м, оборудован сороудерживающими решетками, плоскими ремонтными и аварийно-ремонтными затворами. Высота здания машинного зала - 21,22 м. Агрегатные блоки машинного зала разделены между собой железобетонной стеной толщиной 2,5-4,7 м. Каждый агрегатный блок имеет ширину 11,3 м, длину 34,05 м. Спиральная камера каждой турбины высотой на входе 5,9 м, обетонирована. Отсасывающая труба каждой турбины имеет высоту 4,175 м, промежуточный бычок толщиной 0,86 м. Оборудована плоским ремонтным затвором. Отметка самой низкой точки трубы 54,91 м. Машинный зал расположен на отметке 69,80 м, монтажная площадка на отметке 77,30 м. Здание машинного зала выполнено из железобетонных конструкций и металлоконструкций с обшивкой сэндвич-панелями. Пропускная способность ГЭС (2 агрегата по 107 м?/с) - 214 м?/с. Максимальный рабочий напор 14,6 м, расчетный - 13,5 м, минимальный - 12 м. Установленная мощность - 24,9 МВт. Гидротурбинное оборудование: - количество агрегатов 2 штуки; - мощность агрегата 12,45 МВт; - тип гидротурбины - вертикальная поворотно-лопастная; - номинальная мощность турбины 12,88 МВт; - диаметр рабочего колеса 3,6 м. - гидрогенератор синхронный, вертикальный, зонтичного исполнения, мощностью 12,45 МВт, напряжением 10,5 кВ, частотой вращения 166,7 об/мин. Механическое оборудование: Затворы подводящего канала (водоприемника) для каждого агрегата: - затвор ремонтный поверхностного типа из семи плоских стальных сварных щитов высотой по 2,6 м; - затвор аварийный глубинный плоский стальной шириной 5,7 м состоит из 4-х щитов высотой по 2,8 м. Ремонтный затвор отводящего канала (отсасывающих труб): - затвор глубинный плоский стальной из 2-х щитов высотой 2,7 м. Обслуживание затворохранилища: - кран мостовой двухбалочный электрический, грузоподъемностью 120/15 т, пролет 12,94 м; - лебедки электрические стационарные грузоподъемностью 60 и 100 т, высота подъема 13 м. Обслуживание машинного зала и монтажной площадки - мостовой двухбалочный электрический кран грузоподъемностью 80/15 т и пролетом 17 м. Маневрирование затворами отводящего канала осуществляется лебедкой электрической стационарной грузоподъемностью 32 т, высота подъема 10 м.	Здание ГЭС расположено в правобережной части грунтовой плотины, на прочном скальном основании
Подводящий канал здания ГЭС и водосбросной плотины	Общий подводящий канал имеет длину 21 м, ширина в начале канала 70,4 м, а на подходе к зданию ГЭС и водосбросной плотине 58,3 м. Далее канал разделяется подпорной стенкой протяженностью 10,0 м на подводящий канал бетонной водосливной плотины и подводящий канал здания ГЭС. Подводящий канал паводкового водосброса, имеет ширину канала 22,67 м. Подводящий канал здания ГЭС, имеет ширину канала 35,63 м.	Расположен между водохранилищем и сооружениями.
Отводящий канал здания ГЭС и водосбросной плотины	Отводящий канал служит для отвода проходящих расходов воды через здание ГЭС и водосбросную плотину. Отметка дна отводящего канала принята 57,55 м в начале (за плитой отводящего канала здания ГЭС) и 69,35 м в месте сопряжения с руслом р. Кемь. Канал образован подпорными железобетонными стенками на скальном основании. Канал разделен подпорной стенкой длиной 10 м на отводящий канал здания ГЭС и отводящий канал бетонной водосбросной плотины. Длина стены вдоль пристанционной площадки 61,14 м. Ширина канала при пропуске расхода 0,5% обеспеченности равна в начале 22,75 м, на выходе - 17 м. Расход 902 м?/с пропускается со скоростью 1,2 м/с при уровне нижнего бьефа 69,90 м. В случае совместной работы ГЭС и водосброса (расход 1116 м?/с) скорость в отводящем канале возрастет до 1,63 м/с при уровне нижнего бьефа 70,12 м.	Примыкает к водосбросу и зданию ГЭС со стороны нижнего бьефа и соединяет гидротехнические сооружения с руслом реки.

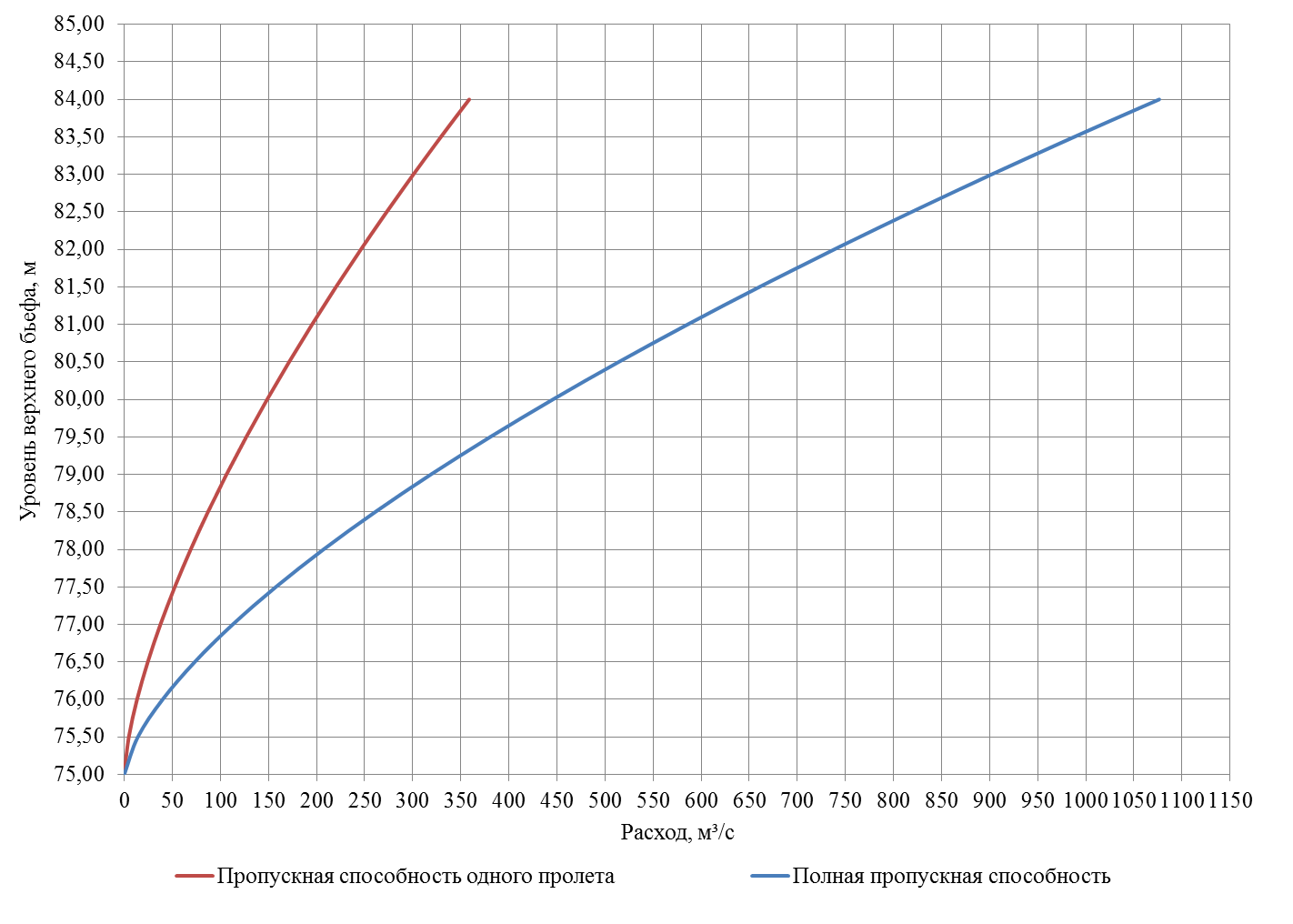

Кривые пропускной способности водосбросной плотины гидроузла Белопорожского водохранилища приведены в приложении N 6 к настоящим Правилам.

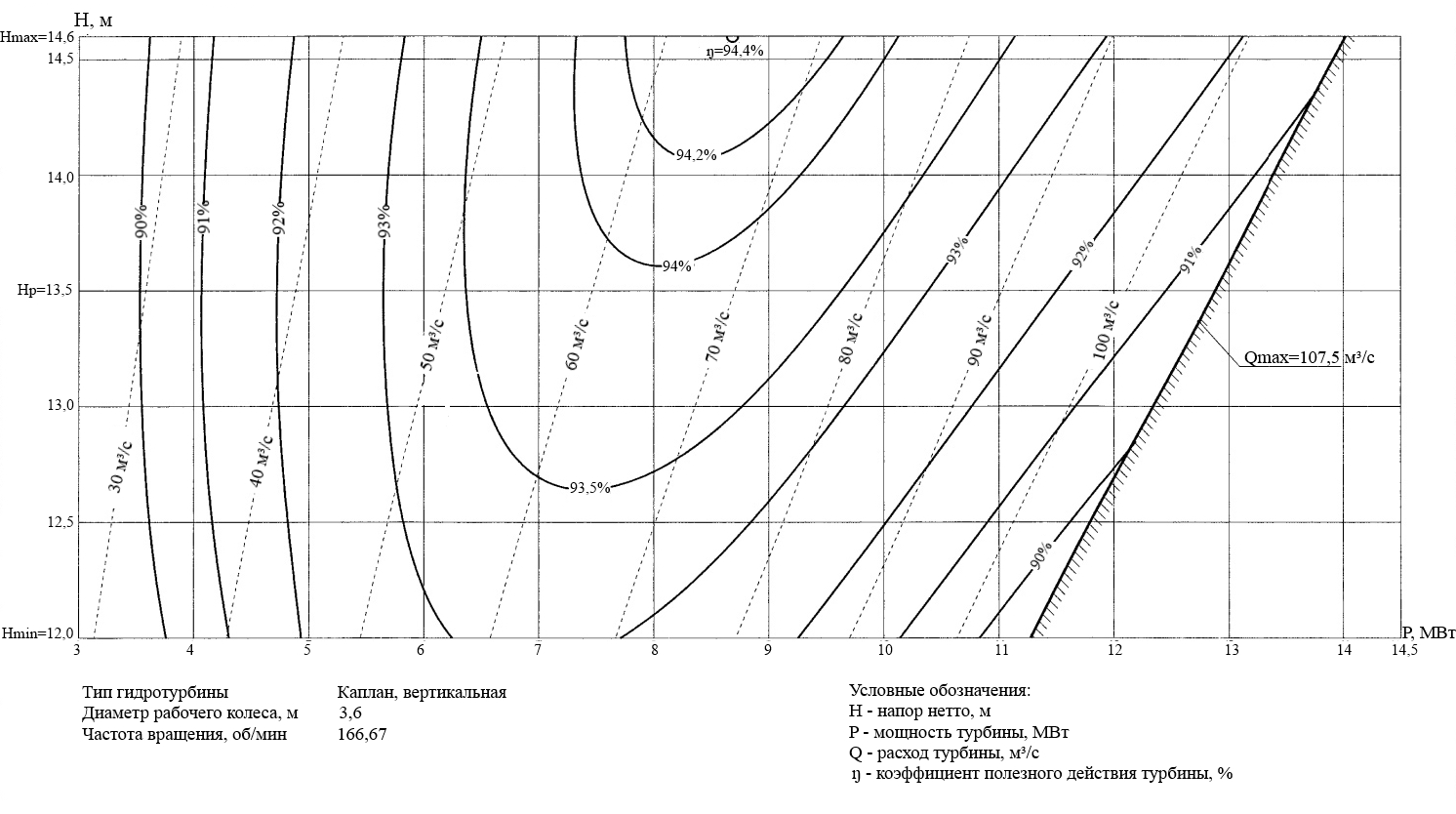

Эксплуатационная характеристика турбины Белопорожской ГЭС-1 с линиями ограничений по расходу и мощности приведена в приложении N 7 к настоящим Правилам.

Маневрирования затворами водосброса осуществляется по следующей схеме:

открытие затворов водосбросных отверстий начинается при достижении уровня воды в водохранилище отметки НПУ и превышения притока воды к створу плотины над полной пропускной способностью гидроагрегатов ГЭС;

открытие водосбросных отверстий должно производиться постепенно с целью недопущения образования больших волн;

затворы поднимаются поочередно для возможно большего распределения потока сбрасываемой воды по всему фронту сооружения, шаг открытия зависит от интенсивности нарастания уровня воды в водохранилище

максимальная величина открытия затворов 0,5 высоты затвора, для дальнейшего увеличения сброса воды нужно переходить на полное открытие затворов;

маневрирование затворами осуществляется в автоматическом режиме в увязке с работой гидроэлектростанций.

17. В состав основных сооружений Белопорожская ГЭС-2 входят:

Наименование сооружения	Краткое описание сооружения	Местоположение сооружения
Здание ГЭС-2	Здание ГЭС руслового типа стоит на прочном скальном основании (гранито-гнейсы), состоит из двух агрегатных блоков и монтажной площадки. Конструктивно здание ГЭС представляет собой два сооружения разной высотности - здание затворохранилища водоприемника и здание машинного зала с монтажной площадкой. Общая длина 61,28 м, общая ширина 39,41 м. Затворохранилище прямоугольное в плане, здание высотой 19,125 м. Каждый водоприемник агрегатного блока шириной 13,5 м имеет 2 отверстия, разделенных бычком толщиной 1 м, оборудован сороудерживающими решетками, плоскими ремонтными и аварийно-ремонтными затворами. Высота здания машинного зала - 21,81 м. Агрегатные блоки машинного зала разделены между собой железобетонной стеной толщиной 2,5-4,7 м. Каждый агрегатный блок имеет ширину 11,3 м, длину 34,05 м. Спиральная камера каждой турбины высотой на входе 5,9 м, обетонирована. Отсасывающая труба каждой турбины имеет высоту 4,175 м, промежуточный бычок толщиной 0,86 м. Оборудована плоским ремонтным затвором. Отметка самой низкой точки трубы 54,91м. Машинный зал расположен на отметке 69,80 м, монтажная площадка на отметке 77,30 м. Здание машинного зала выполнено из железобетонных конструкций и металлоконструкций с обшивкой сэндвич-панелями. Пропускная способность ГЭС (2 агрегата по 107 м?/с) - 214 м?/с. Максимальный рабочий напор 14,6 м, расчетный - 13,5 м, минимальный - 12 м. Установленная мощность - 24,9 МВт. Гидротурбинное оборудование: - количество агрегатов - 2; - мощность агрегата - 12,45 МВт; - тип гидротурбины - вертикальная поворотно-лопастная, Каплан; - номинальная мощность турбины - 12,88 МВт; - диаметр рабочего колеса - 3,6 м. - тип гидрогенератора синхронный вертикальный, зонтичного исполнения, мощностью 12,4 МВт, напряжением 10,5 кВ, частотой вращения 166,7 об/мин. Механическое оборудование: Затворы подводящего канала - водоприемника (для каждого агрегата): - затвор ремонтный поверхностного типа из 7 плоских стальных сварных щитов высотой по 2,6 м; - затвор аварийный глубинный плоский стальной шириной 5,7 м состоит из 4-х щитов высотой по 2,8 м. Ремонтный затвор отводящего канала - отсасывающих труб: - затвор глубинный плоский стальной из 2-х щитов высотой 2,7 м. Обслуживание затворохранилища: - кран мостовой двухбалочный электрический, грузоподъемностью 120/15 т, пролет 12,94 м; - лебедки электрические стационарные грузоподъемностью 60 и 100 т, высота подъема 13 м. Обслуживание машинного зала и монтажной площадки - мостовой двухбалочный электрический кран грузоподъемностью 80/15 т и пролетом 17 м. Маневрирование затворами отводящего канала (отсасывающей трубы) осуществляется лебедкой электрической стационарной грузоподъемностью 32 т, высота подъема 10 м.	Расположено на левом берегу р. Кемь
Подводящий канал здания ГЭС	Подводящий канал здания ГЭС имеет длину 40 м, ширину 37,9 м на всем протяжении подхода к зданию ГЭС. Канал образован подпорными стенками, удерживающими откосы грунтовой плотины от отметки 85,00 м у здания ГЭС до отметки 77,19 м на входном участке канала.	Примыкает к зданию ГЭС (водоприемнику) со стороны верхнего бьефа
Отводящий канал здания ГЭС	Канал имеет длину 175 м. Ширина канала по дну равняется в начале канала 28,8 м, на выходе - 38,2 м. Канал рассчитан на пропуск расхода ГЭС 214 м?/с со скоростью 1,2 м/с при уровне нижнего бьефа 69,80 м. Проложен канал в глубокой моренной и скальной выемке. Отметка дна переменная. Заложение откосов канала в моренных грунтах 1:1,25, в скальных 5:1. Участок правого откоса выше скалы до отметки 71,00 м на длине около 70 м крепится гибкими бетонными плитами. Слева начальный участок сопряжен с пристанционной площадкой и территорией ОРУ железобетонной подпорной стенкой на длине 67 м.	Примыкает к зданию ГЭС со стороны нижнего бьефа и соединяет ГЭС с руслом реки

Эксплуатационная характеристика турбины Белопорожской ГЭС-2 с линиями ограничений по расходу и мощности приведена в приложении N 7 к настоящим Правилам.

18. Судоходные шлюзы и судоподъемные устройства, водозаборные сооружения, насосные станции и другие сооружения и устройства, в том числе не входящие в состав гидроузла Белопорожского водохранилища гидротехнические сооружения, оказывающие влияние на режим использования водных ресурсов водохранилища или накладывающие определенные ограничения на режим регулирования уровней воды в водохранилище, в составе гидроузла и на акватории водохранилища отсутствуют.

IV. Основные параметры водохранилища

19. Характерные (нормативные) уровни Белопорожского водохранилища:

Наименование параметра водохранилища	Единица измерения	Показатель
НПУ	м	83,00
Уровень мертвого объема (далее - УМО)	м	81,00
Форсированный подпорный уровень (далее - ФПУ)	м	83,00

20. Топографические характеристики Белопорожского водохранилища на р. Кемь:

Наименование параметра водохранилища	Единица измерения	Показатель
Площадь зеркала: при НПУ при УМО	км?	11,43 6,59
Полная статическая емкость: при НПУ при УМО	млн м?	41,51 23,79
Объем: полезный (НПУ - УМО) при ФПУ объем форсировки (ФПУ - НПУ)		17,72
		41,51
		0,00

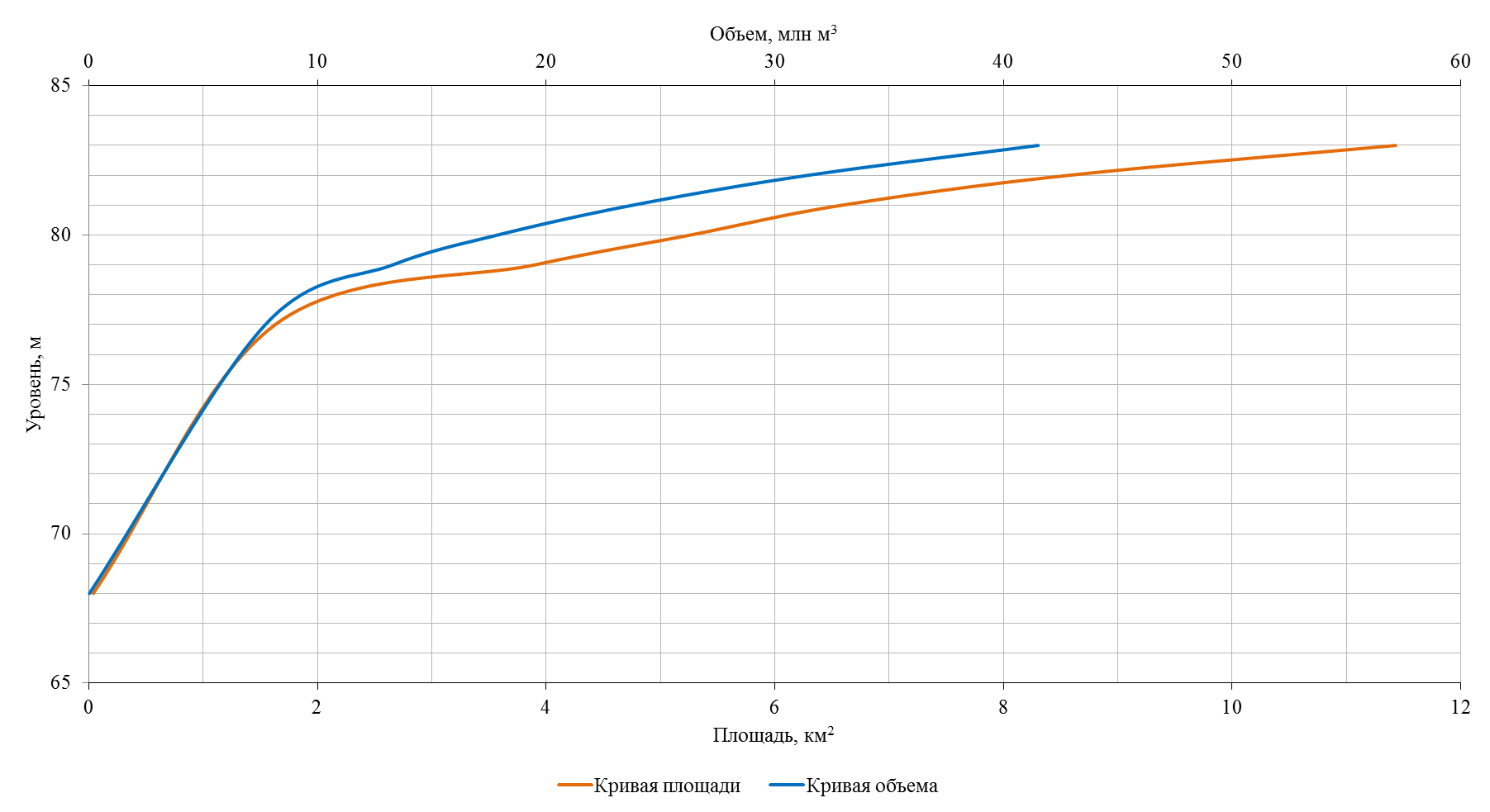

Статические кривые зависимостей объемов воды в водохранилище от уровней воды и площадей зеркала в Белопорожском водохранилище, координаты статической кривой зависимости объемов воды в Белопорожском водохранилище от уровней воды приведены в приложении N 8 к настоящим Правилам.

21. Состав и максимальная пропускная способность водосбросных сооружений гидроузла Белопорожского водохранилища на р. Кемь:

Водосбросное сооружение	ГЭС
	Белопорожская ГЭС-1	Белопорожская ГЭС-2	Всего
Количество водосбросных отверстий и турбин
Правобережный водосброс	3	-	3
Турбины ГЭС	2	2	4
Максимальный расход при НПУ (ФПУ), м?/с
Правобережный водосброс: 1 отверстие Всего	300,7 902	- -	- 902
Турбины ГЭС: 1 турбина Всего	107 214	107 214	214 428
Суммарный	1116	214	1330

22. Характерные расходы воды в нижнем бьефе гидроузла Белопорожского водохранилища на р. Кемь:

Наименование параметра	Единица измерения	Значение
Расчетный средний многолетний расход воды	м?/с	233
Расчетный среднемесячный расход воды обеспеченностью 95 % (по многолетнему ряду)	м?/с	105
Расчетный максимальный среднедекадный расход воды: обеспеченностью 3 % обеспеченностью 0,5 %	м?/с	801 706
Минимальный среднемесячный расход воды в нижнем бьефе гидроузла по сезонам года обеспеченностью 95 %: лето (май - октябрь) зима (ноябрь - апрель)	м?/с	92,0 142
Минимальный среднесуточный расход воды по сезонам года: лето (май - октябрь) зима (ноябрь - апрель)	м?/с	40,0 40,0
Базовый (минимальный внутрисуточный) расход воды	м?/с	1,0
Максимальный по условиям незатопления	м?/с	-

23. Расчетные уровни воды в нижнем бьефе гидроузла Белопорожского водохранилища на р. Кемь:

Наименование параметра	Единица измерения	Значение
Уровень воды при среднемноголетнем расходе воды	м	69,12
Уровень воды при среднемесячном расходе воды 95% обеспеченности	м	69,10
Уровень воды при минимальном среднесуточном расходе воды	м	68,05

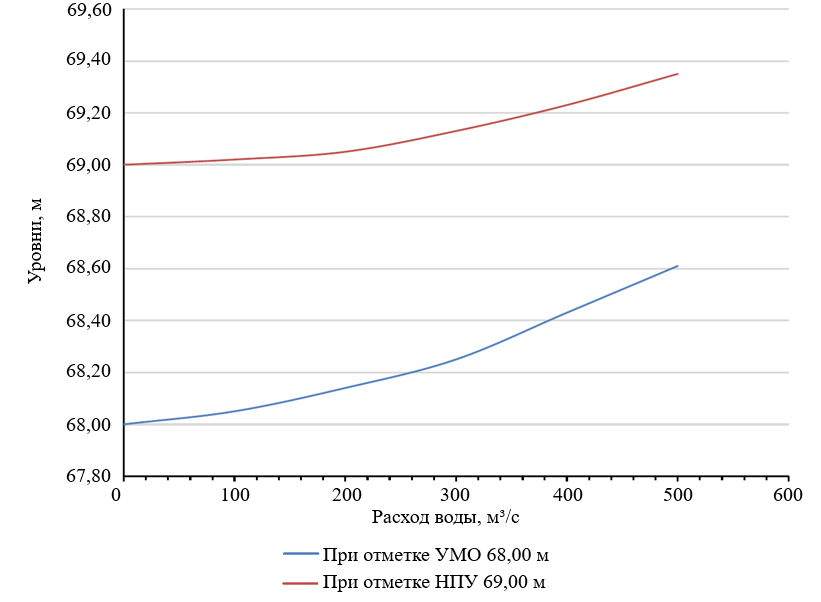

Кривая зависимости уровней воды в нижнем бьефе гидроузла Белопорожского водохранилища от расходов воды при подпоре от Кривопорожского водохранилища приведена в приложении N 9 к настоящим Правилам.

24. Основные показатели использования водных ресурсов водохранилищ. Главным назначением водохранилищ на р. Кемь является выработка электроэнергии.

24.1 Основные водноэнергетические характеристики Белопорожских ГЭС-1 и ГЭС-2 на р. Кемь:

Наименование показателя	Единица измерения	ГЭС		Суммарно ГЭС-1 и ГЭС-2
		ГЭС-1	ГЭС-2
Количество агрегатов и мощность
Количество агрегатов	штук	2	2	4
Мощность номинальная 1 агрегата	МВт	12,45	12,45	24,9
Мощность установленная: ГЭС		24,9	24,9	49,8
Среднемесячные мощности обеспеченностью 95% по бесперебойным годам:
зимние (XI-IV месяцы)		18,1		18,1
годовые		13,4		13,4
Напоры (нетто)
Расчетный по мощности	м	13,5	13,5	-
Максимальный		14,6	14,6	-
Минимальный		12,0	12,0	-
Среднемноголетний расчетный, в том числе:		13,9	13,9	-
летний (V - X)		13,9	13,9	-
зимний (XI - IV)		13,9	13,9	-
Годовая выработка электроэнергии
Средняя многолетняя, в том числе зимняя	млн кВт·ч	255 121		255 121
Максимальная годовая		360		360
Минимальная годовая		106		106

24.2 Суммарный объем водопотребления из поверхностных источников в бассейне Белопорожского водохранилища на р. Кемь составляет 21,99 млн м?/год.

Непосредственно из водохранилища забор воды не осуществляется.

24.3 Рыбное хозяйство. Белопорожское водохранилище на р. Кемь является водным объектом рыбохозяйственного значения и используется в целях любительского рыболовства.

25. Среднемноголетний укрупненный водный баланс Белопорожского водохранилища по многолетнему ряду в годовом разрезе:

Элемент баланса	Объем, млн м?	Расход, м?/с
Приходная часть баланса
Приток к водохранилищу полезный (включая осадки на зеркало и потери на испарение), в том числе:	7370	234
сброс с Юшкозерского гидроузла	3440	109
боковой приток	3930	125
осадки на зеркало водохранилища (даны информационно, учтены в полезном притоке)	6,0	0,19
Всего приход:	7370	234
Расходная часть баланса
Безвозвратное водопотребление	1,15	0,04
Потери на испарение с водохранилища (даны информационно, учтены в полезном притоке)	4,7	0,15
Пропуск воды в нижний бьеф, в том числе:	7369	234
через турбины ГЭС	7208	229
через водосброс	158	5,0
фильтрация	3,15	0,1
Всего расход:	7369	234
Сток в створе гидроузла водохранилища
Сток в нижний бьеф	7369	234

Коэффициент использования стока при работе водохранилища на отметке НПУ составляет 0,98.

26. Характеристики максимальных расходов и уровней воды в нижнем бьефе гидроузла водохранилища при пропуске половодий и паводков, характеристики максимальных расходов и уровней воды в верхнем бьефе гидроузла водохранилища.

Результаты расчетов пропуска расходов половодий с вероятностью превышения 3 % и 0,5 % через сооружения гидроузлов водохранилищ на р. Кемь:

Наименование показателя	Гидроузел
	Юшкозерский		Белопорожский
	Вероятность превышения, %
	3	0,5	3	0,5
Максимальные расходы, м?/с
Приток к створу гидроузла	676	814	786	1058
Сбросные расходы, м?/с, в том числе
Расходы через ГЭС	242	242	321	321
Расход через водосброс	0	388	465	737
Суммарный в нижнем бьефе	242	630	786	1058
Отметка водохранилища, м
Максимальная	102,98	103,00	83,00	83,00
Отметка нижнего бьефа, м
Максимальная	92,47	92,47	69,75	70,18

Результаты расчетов пропуска расходов паводков с вероятностью превышения 3 % и 0,5 % через сооружения гидроузлов водохранилищ на р. Кемь - Юшкозерского водохранилища и Белопорожского водохранилища:

Наименование показателя	Гидроузел
	Юшкозерский		Белопорожский
	Вероятность превышения, %
	3	0,5	3	0,5
Максимальные расходы, м?/с
Приток к створу гидроузла	450	606	859	1118
Сбросные расходы, м?/с, в том числе
Расходы через ГЭС	242	242	321	321
Расход через водосброс	208	363	538	797
Суммарный в нижнем бьефе	450	605	859	1118
Отметка водохранилища, м
Максимальная	103,00	103,00	83,00	83,00
Отметка нижнего бьефа, м
Максимальная	92,47	92,47	69,90	70,28

IX. Требования по безопасности в верхнем и нижнем бьефах

27. Предельные отметки наполнения и сработки Белопорожского водохранилища, отнесенные к определенным календарным периодам:

Предельная отметка наполнения и сработки водохранилища	Значение уровня воды водохранилища, м	Календарный период
УМО	81,00	Конец зимней межени средних и маловодных лет
НПУ	83,00	В течении года
ФПУ	83,00	Период пропуска весеннего половодья

28. Допустимые продолжительности стояния уровней воды, превышающих НПУ, для Белопорожского водохранилища не установлены.

29. Допустимые интенсивности подъема уровней верхнего бьефа Белопорожского гидроузла не установлены.

30. Допустимые интенсивности снижения уровней верхнего бьефа Белопорожского водохранилища 0,50 м/сутки.

31. Максимальные допустимые напоры (сочетания уровней воды в верхнем и нижнем бьефах), действующие на водоподпорные и водопропускные сооружения, их гидромеханическое и гидроэнергетическое оборудование Белопорожской ГЭС-1 и Белопорожской ГЭС-2 - 14,6 м.

32. Минимальные допустимые напоры по условиям работы гидромеханического и гидроэнергетического оборудования Белопорожской ГЭС-1 и Белопорожской ГЭС-2 - 12,0 м.

33. Максимальные допустимые расходы через отдельные водопропускные сооружения гидроузла водохранилища и их допустимые сочетания, определяемые из условий оптимального гидравлического режима работы сооружений и гашения водной энергии, а также характеристик приточных расходов для гидроузла Белопорожского водохранилища сбросной расход через агрегаты ГЭС-1 - 214 м3/с, через агрегаты ГЭС-2 - 214 м3/с, через правобережную водосбросную бетонную плотину - 902 м?/с.

34. Допустимые, рекомендуемые и запрещенные схемы маневрирования затворами водопропускных сооружений, ограничения по количеству и составу и режимам работы гидроагрегатов приведены в разделе IV настоящих Правил.

35. Максимально допустимые отметки уровней воды в нижнем бьефе Белопорожского гидроузла по условиям незатопления систем вентиляции и энергоснабжения, собственно помещений сооружений гидроузла, его оборудования, размещенного на внешних площадках, а также служебно-технических корпусов управления гидроузла - 70,55 м.

36. Максимальные уровни воды у плотины гидроузла, обеспечивающие неподтопление объектов и территорий по длине водохранилища при пропуске максимальных расходов расчетной обеспеченности - 83,00 м.

37. Максимально допустимые интенсивности сработки водохранилищ в зимний период из условия обеспечения сохранности сооружений на берегах водохранилищ, устойчивости самих берегов из-за изменений фильтрационных потоков и ледовых нагрузок на берега и сооружения не установлены.

38. Максимальные допустимые зарегулированные расходы сброса воды в нижний бьеф гидроузла водохранилища (и соответствующие им уровни воды на протяжении затрагиваемого участка водотока в нижнем бьефе) по условиям незатопления и неподтопления населенных пунктов, хозяйственных объектов и территорий не ограничены.

39. Максимальные контрольные отметки уровней воды нижнего бьефа в зимний период, определяющие условия незатопления и неподтопления населенных пунктов не установлены.

40. Требования и ограничения для обеспечения безопасности территорий, занятых населенными пунктами, сельскохозяйственными угодьями, хозяйственными объектами не установлены.

VII. Водопользование и объемы водопотребления

41. Белопорожские ГЭС относятся к малым водоточным ГЭС - работают по водотоку с установленной мощностью менее 25 МВт. При выборе параметров работы Белопорожских ГЭС учитывались особенности регулирования стока Юшкозерским водохранилищем и соблюдения уровенного режима при эксплуатации Кривопорожского гидроузла.

Белопорожские гидроэлектростанции на р. Кемь выполняют в Единой энергетической системе России следующие функции:

генерация активной и реактивной мощности и выработка электроэнергии;

участие в общем первичном регулировании частоты;

участие в регулировании напряжения;

участие в оперативном вторичном регулировании частоты и перетоков активной мощности;

аварийный резерв мощности системы.

Суммарная годовая выработка Белопорожских ГЭС-1 и ГЭС-2 обеспеченностью 95 % по расчетному многолетнему ряду составит 163 тыс. МВт·ч. Суммарная зимняя (ноябрь-апрель) выработка Белопорожских ГЭС-1 и ГЭС-2 обеспеченностью 95 % по расчетному многолетнему ряду - 84 тыс. МВт·ч.

42. Требования рыбного хозяйства к режиму эксплуатации Белопорожского водохранилища на р. Кемь:

в целях обеспечения благоприятных условий естественного воспроизводства водных биоресурсов проводить весенне-летнюю сработку уровня воды не более 1 м в период нереста и выклева личинок весенненерестующих видов рыб (конец апреля - середина июля);

в летний период с целью сохранения нагульных площадей и обеспечения устойчивого развития кормовой базы для ценных видов рыб следует не допускать глубокую сработку водохранилища (более 1 м);

проводить осенне-зимнюю сработку уровня воды не более 1 м в период нереста осенне-нерестующих видов рыб (октябрь - ноябрь) и развития икры и ранних личинок рыб (середина октября - декабрь).

Величина расчетной обеспеченности по числу бесперебойных лет для рыбного хозяйства - 80 %.

43. Водоснабжение (питьевое, хозяйственно-бытовое, промышленное).

Суммарный годовой забор воды из поверхностных источников в целом по бассейну водохранилищ составляет 21,99 млн м? (2022 г.).

Расчетная обеспеченность водоотдачи по числу бесперебойных лет - 99 %.

44. Санитарный попуск из Белопорожского водохранилища составляет 40 м?/с. Расчетная обеспеченность санитарного попуска - 97 %.

VII. Порядок регулирования режима функционирования водохранилища

45. Режим использования водных ресурсов Белопорожского водохранилища назначается, исходя из отметок уровня воды у плотины гидроузла, в соответствии с диспетчерским графиком работы водохранилища.

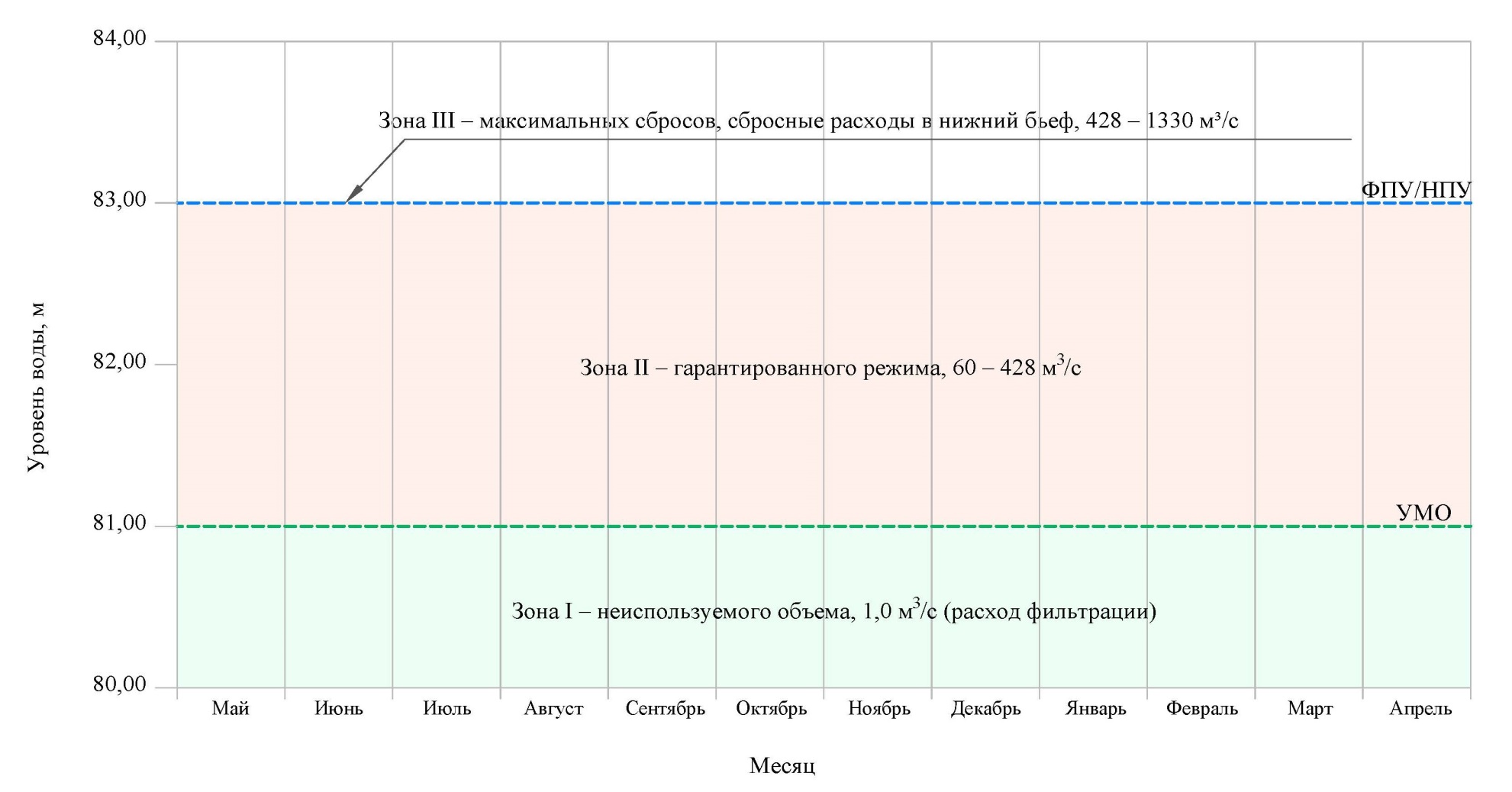

46. Диспетчерский график работы Белопорожского водохранилища приведен в приложении N 10 к настоящим Правилам.

Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины гидроузла Белопорожского водохранилища и времени, разбито на четыре зоны:

46.1 Зона I - зона неиспользуемого объема водохранилища, расположена ниже УМО. В указанной зоне работа ГЭС останавливается, расход воды в нижний бьеф за счет фильтрации составляет 1 м?/с.

46.2 Зона II - зона гарантированного режима, сбросной расход в нижний бьеф назначается в диапазоне 60-428 м?/с. Зона расположена между отметками УМО и НПУ.

46.3 Зона III - зона максимальных сбросов, сбросной расход в нижний бьеф назначается в диапазоне 428-1330 м?/с. В этой зоне по условиям безопасности сооружений гидроузла открываются все водосбросные отверстия. Верхней границей этой зоны является отметка ФПУ, которая не превышается в условиях любой водности, вплоть до расчетной поверочной. На Белопорожском водохранилище форсировка отсутствует - отметка НПУ равна отметке ФПУ (83,00 м).

47. Регулирование режима работы Белопорожского водохранилища по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими одну декаду в период с мая по июль (начинающуюся с 1, 11 и 21 числа каждого календарного месяца) и один календарный месяц в период с августа по апрель.

При интенсивном развитии половодья, а также при прохождении высоких паводков интервал регулирования может быть сокращен до 1 суток и менее.

48. Режимы работы Белопорожского водохранилища по диспетчерскому графику, включая порядок прохождения границ зон, назначаются в следующем порядке:

48.1 Сбросные расходы в нижний бьеф (отдача водохранилища) назначаются, исходя из расчетного значения уровня воды в водохранилище, по которому регулируется режим, на конец конкретного интервала регулирования, таким образом, чтобы средние за интервал значения расходов воды (отдач) были равны соответствующим значениям той зоны диспетчерского графика, в пределах которой окажется расчетная отметка уровня воды в конце интервала регулирования. Таким образом, изменение режима работы водохранилища может осуществляться до пересечения линий, разграничивающих зоны диспетчерского графика.

В случае если расчетное значение отметки уровня воды на конец интервала регулирования попадает точно на границу зон диспетчерского графика, средние за интервал регулирования расходы сброса через гидроузел должны располагаться в пределах значений сбросных расходов, соответствующих режимным зонам графика, разграничиваемым данной линией.

48.2 При назначении режимов работы водохранилищ на поле диспетчерского графика наносится отметка уровня воды у плотины гидроузла на начало расчетного интервала времени (интервала регулирования) и определяется зона, в которой начинает работать гидроузел в этот интервал времени.

В соответствии с конкретной зоной определяются среднеинтервальные расходы воды в нижний бьеф гидроузла (подачи воды на турбины ГЭС).

Расчет отметки уровня воды на конец интервала регулирования выполняется по заданным расходу в нижний бьеф (расходам подачи воды на ГЭС) и притоку в водохранилище (прогнозному или оценочному).

49. Допустимое на конец расчетного интервала регулирования отклонение отметок уровней воды у плотины гидроузла водохранилища от расчетных отметок не должно превышать 5 см (без учета сгонно-нагонных ветровых явлений).

Отклонение фактического среднего расхода в нижний бьеф гидроузла за прошедший интервал регулирования не должно отличаться от требуемого по диспетчерскому графику более чем на 5 %.

В случае если назначенная отдача водохранилища (при попадании расчетной отметки уровня воды в водохранилище на границу двух зон диспетчерского графика) не соответствует ни одной зоне, отклонение фактического расхода воды в нижний бьеф гидроузла (среднего за прошедший интервал регулирования) от назначенной отдачи должно находиться в пределах допустимых отклонений для зон, по границе которых была назначена отдача.

В случае ожидающегося перехода уровня воды в верхнем бьефе у плотины гидроузла в течение одного интервала регулирования из одной зоны диспетчерского графика в другую допускается не изменять режим работы водохранилища при условии отклонения расчетной отметки наполнения водохранилища (на конец интервала регулирования) от координаты границы зоны (в соответствии с которой была установлена отдача водохранилища) на величину до 5 см (без учета сгонно-нагонных ветровых явлений).

При проведении ремонта основного оборудования ГЭС и сетевого оборудования, влияющего на режим загрузки Белопорожских ГЭС, допускается отклонение расхода ГЭС от установленного по диспетчерскому графику работы гидроузла. Допущенное отклонение компенсируется при условии соблюдения требований водопользователей, изложенных в настоящих Правилах.

50. При наличии гидрологических прогнозов притока воды в водохранилища на предстоящий интервал регулирования устанавливается следующий порядок их использования:

если уровень воды у плотины на начало интервала регулирования находится ниже нижней границы зоны гарантированного режима, то принимается нижний предел прогноза притока;

если уровень воды у плотины на начало интервала регулирования находится выше верхней границы зоны гарантированного режима, то принимается верхний предел прогноза притока;

если уровень воды у плотины на начало интервала регулирования находится в зоне гарантированного режима, то принимается среднее значение диапазона прогноза притока.

При отсутствии прогнозов притока в водохранилище на предстоящий интервал регулирования приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествовавшие 10-15 суток.

51. Ограничения на внутрисуточные и внутринедельные изменения режимов работы гидроузла отсутствуют.

52. Зимой в случае забивки водоводов шугой для предотвращения поломки оборудования и непревышения НПУ разрешается осуществлять сброс воды через водосброс.

При весеннем вскрытии водохранилищ таяние льда в основном происходит на месте. Весеннее вскрытие и ледоход должны контролироваться гидротехнической службой гидроузла для защиты всех сооружений от повреждений движущимися льдинами.

53. Особенности в порядке пропуска максимальных расходов (половодья и паводков) через гидроузел.

Предпаводковая сработка водохранилища не предусмотрена.

Водосбросы открываются при притоке, превышающем расход ГЭС.

Расчетное половодье вероятностью превышения 0,5 % пропускается через четыре агрегата двух ГЭС и три отверстия водосброса при отметке наполнения водохранилища, равной 83,0 м без форсировки. В случае остановки одного агрегата пропуск расчетного половодья обеспечивается также без превышения НПУ.

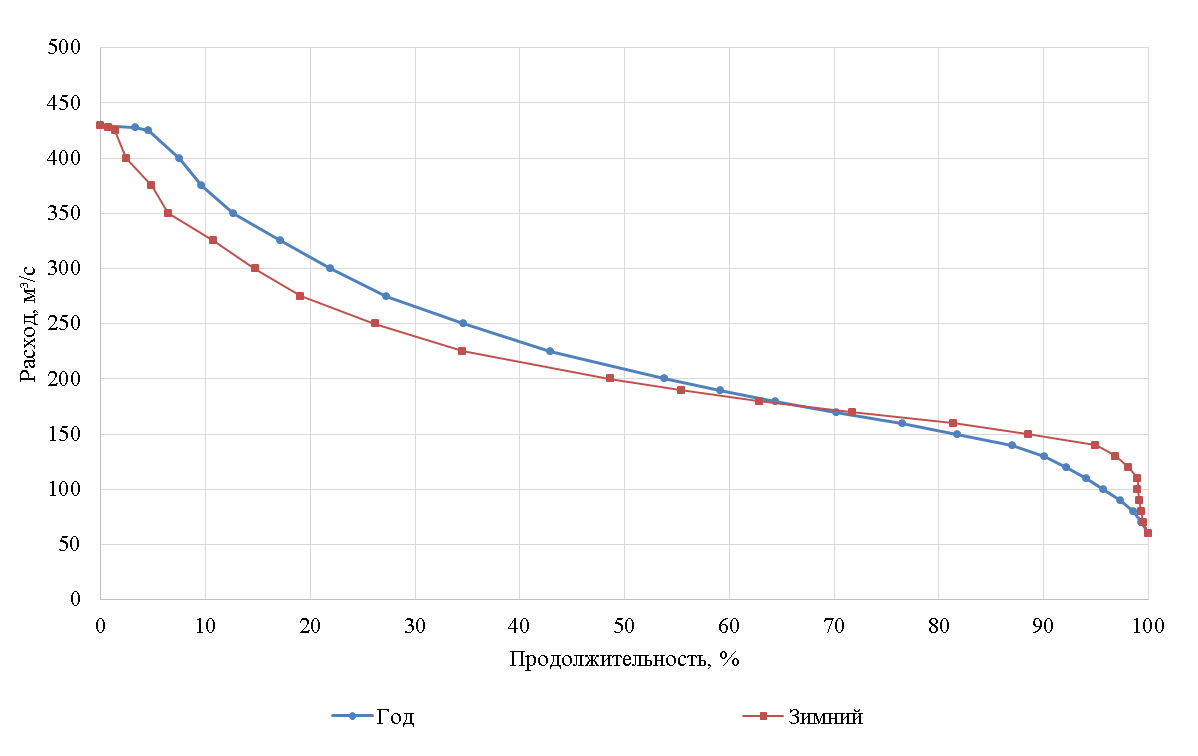

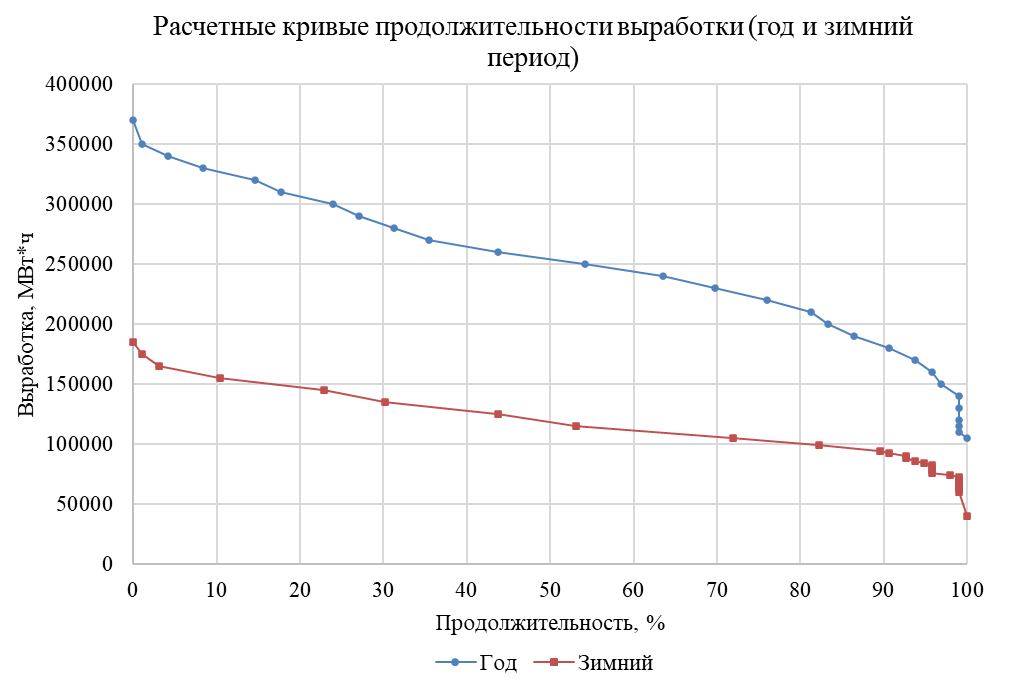

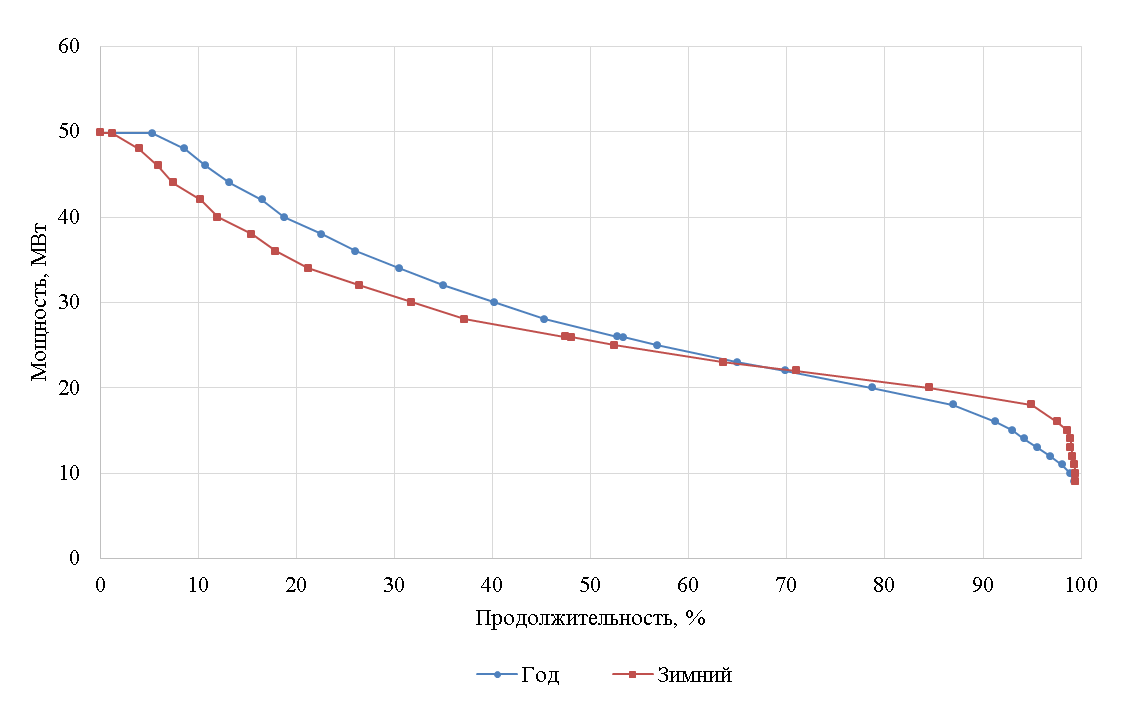

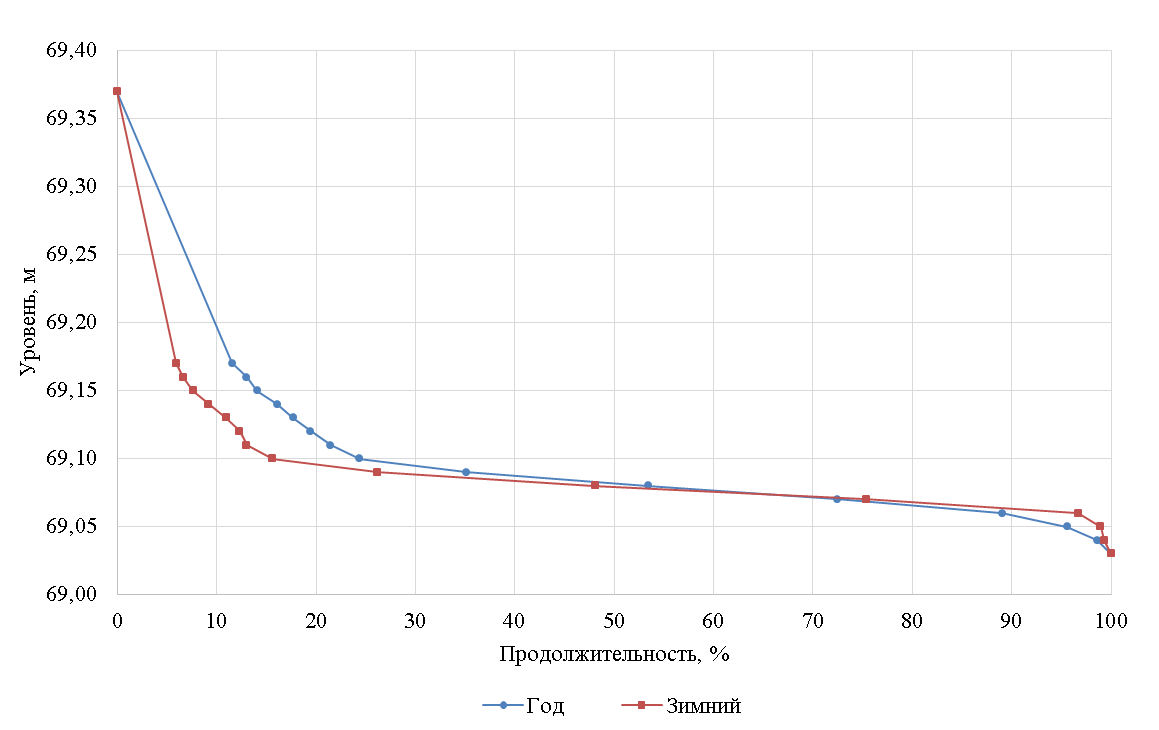

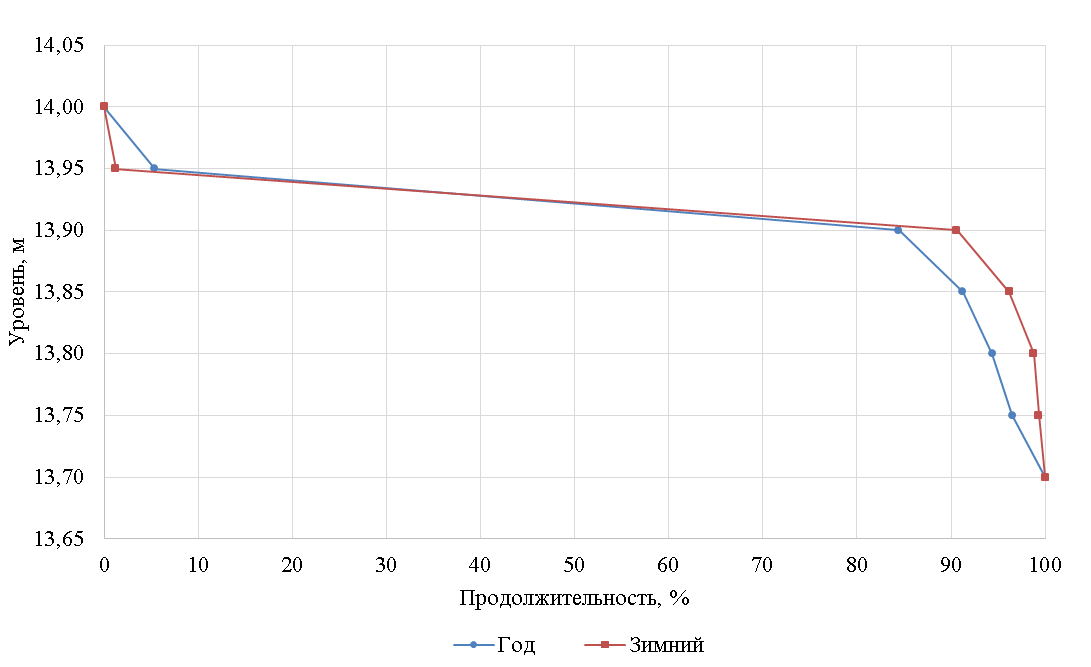

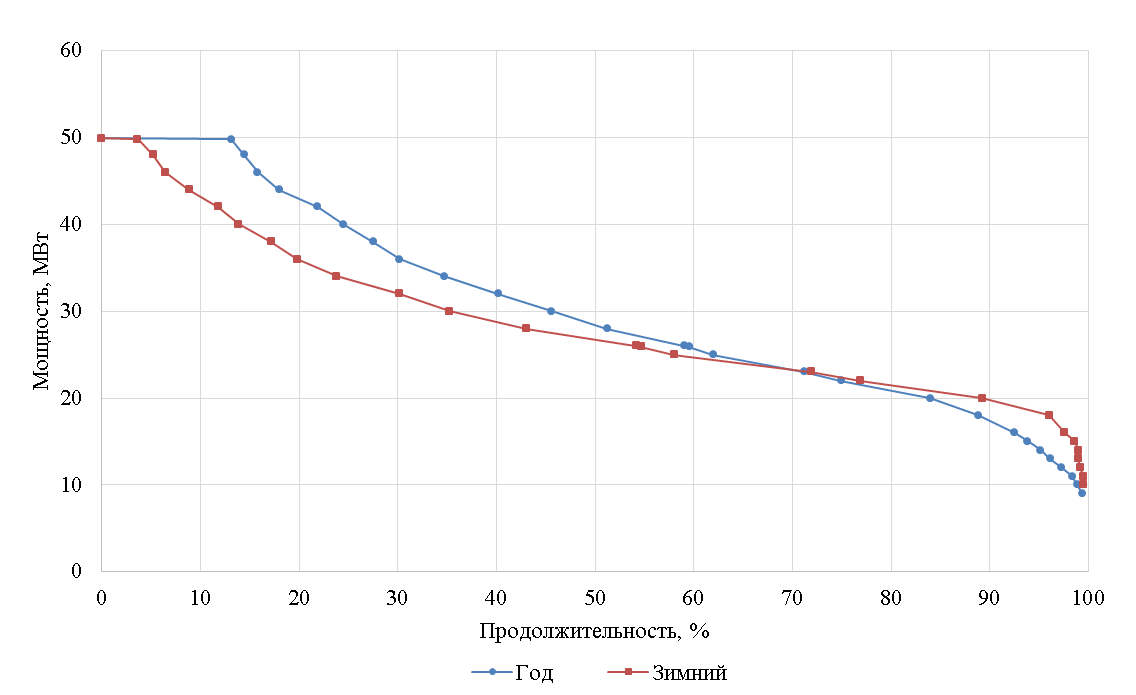

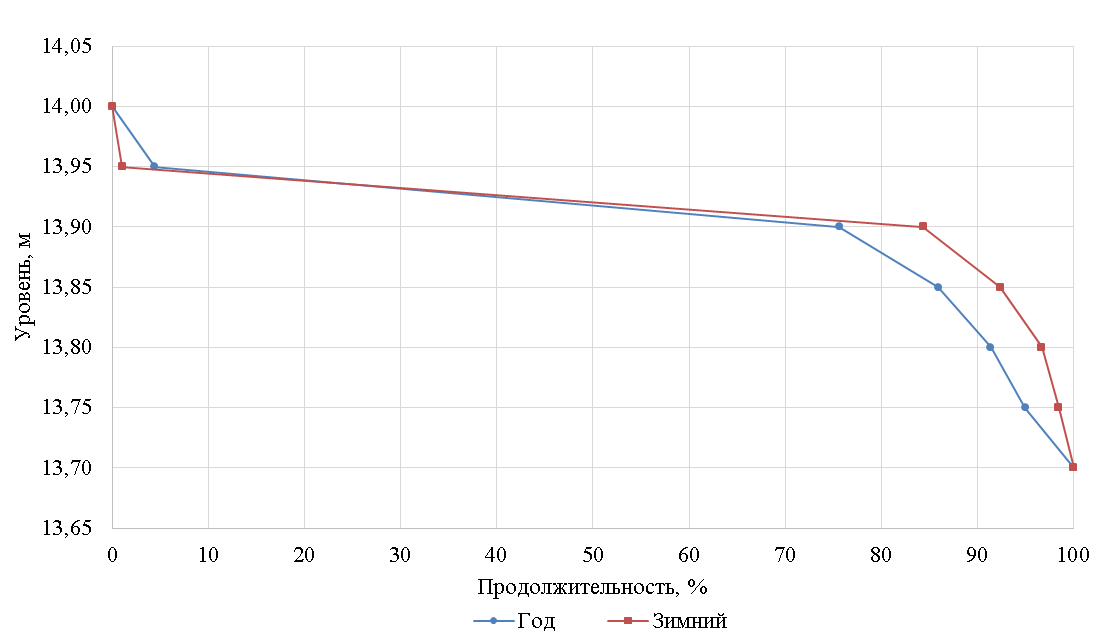

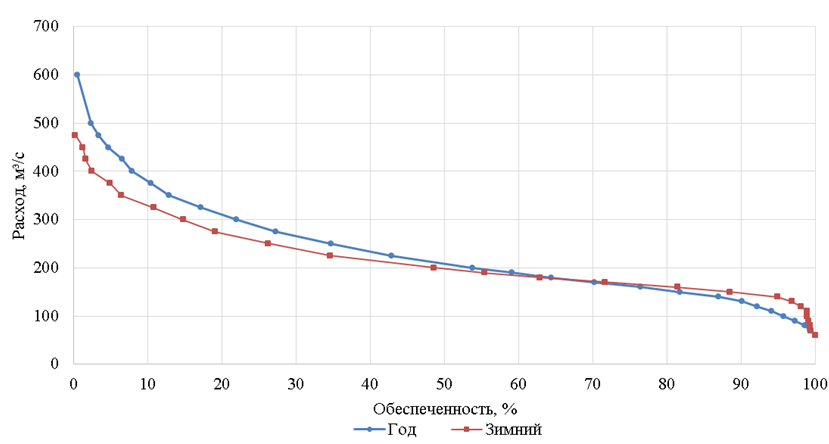

54. Кривые продолжительности основных элементов режимов работы Белопорожского водохранилища за год и зимний период (XI-IV) приведены в приложении N 11 к настоящим Правилам.

55. Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям, приведены в приложении N 12 к настоящим Правилам.

56. Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за маловодный трехлетний период с 1958/59 по 1960/61 водохозяйственные годы представлены в приложении N 13 к настоящим Правилам.

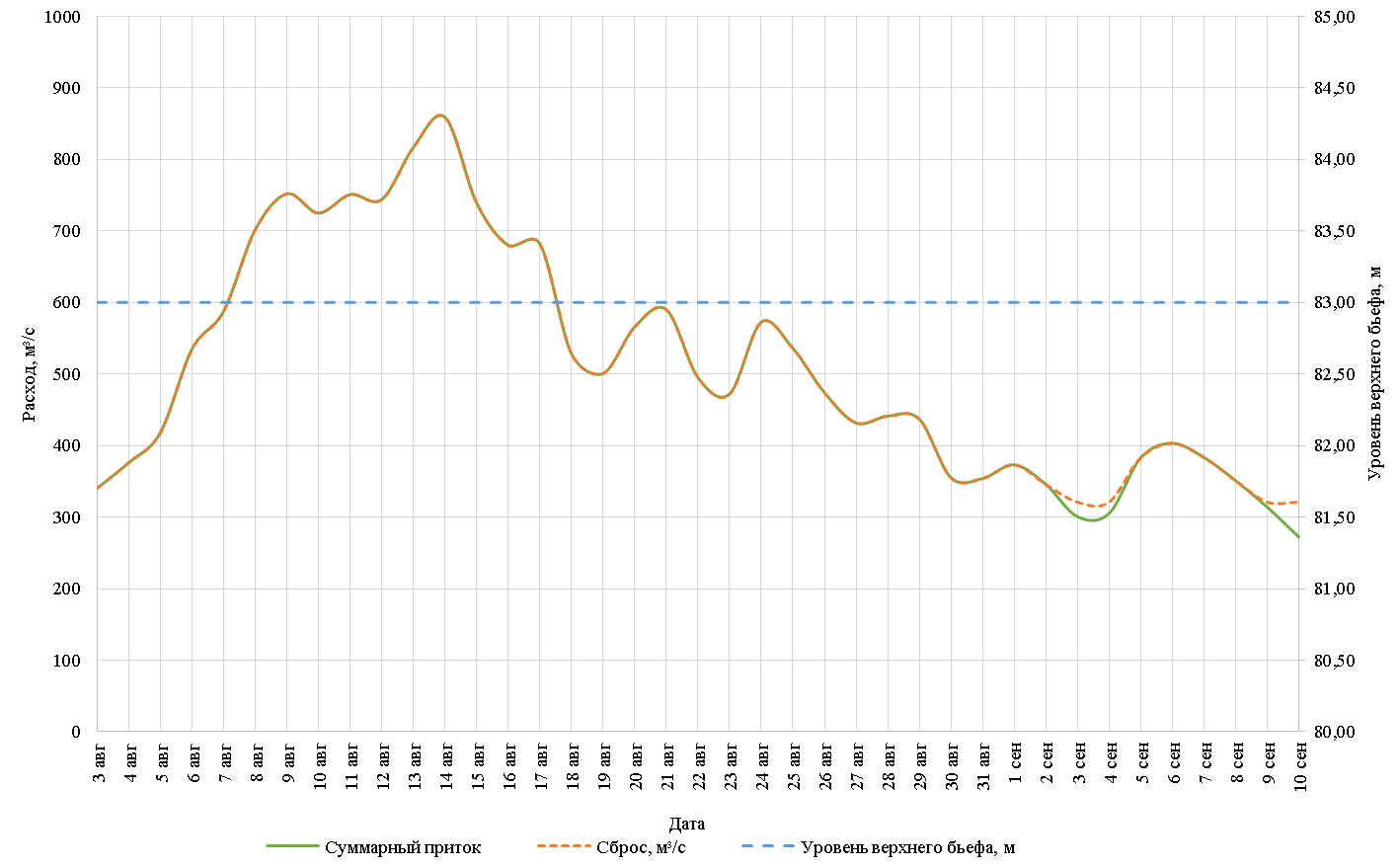

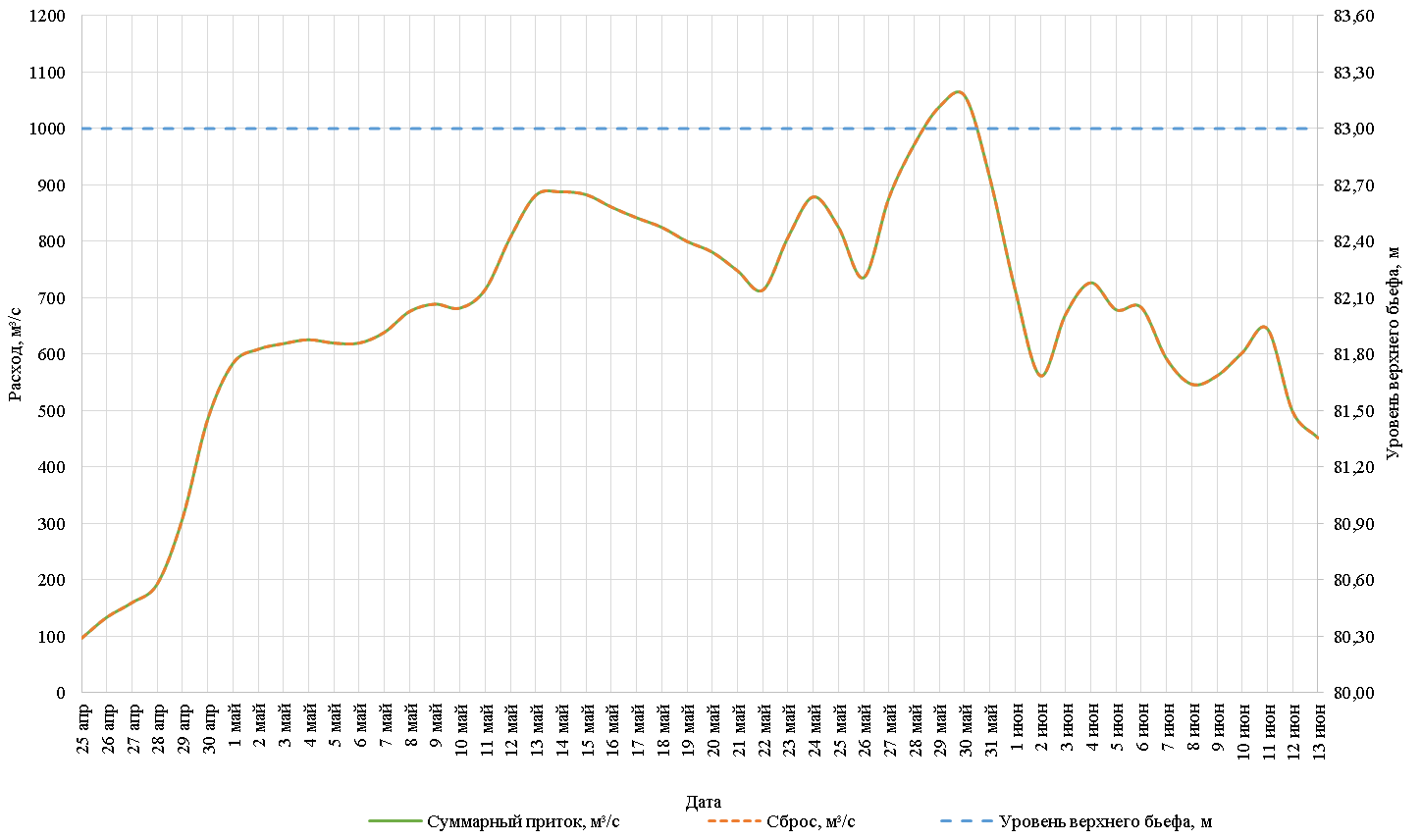

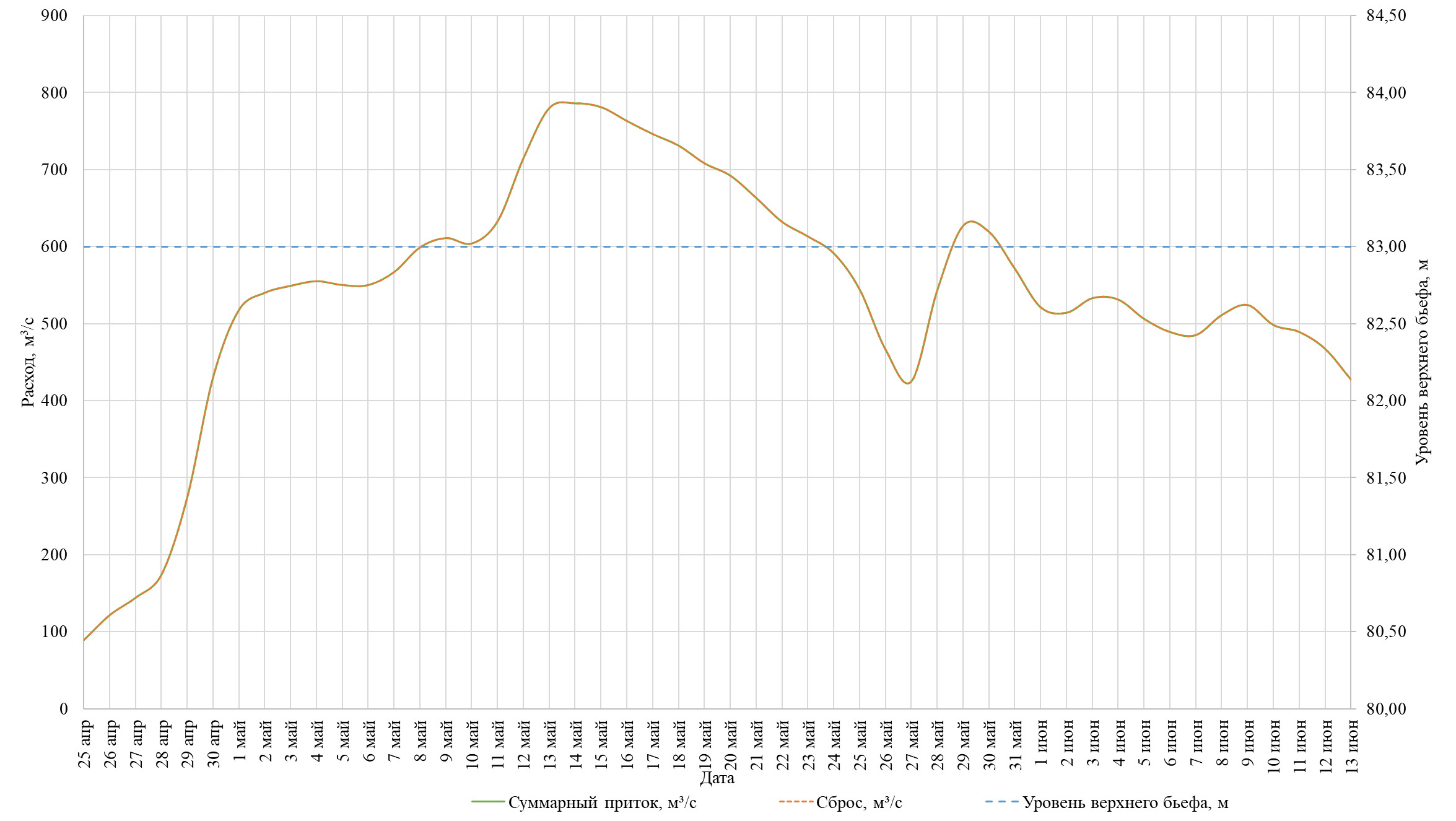

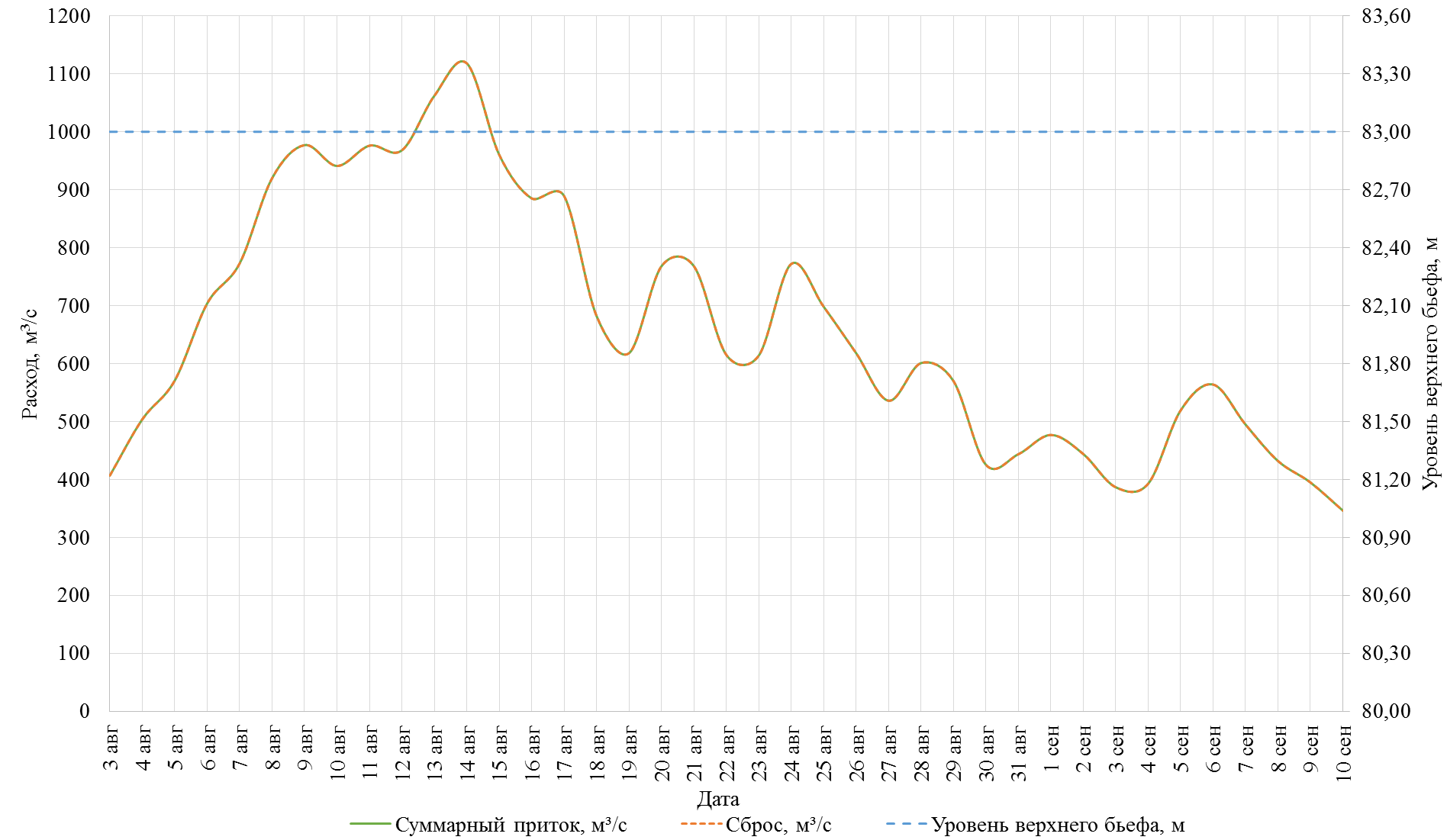

57. Таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей 3 % и 0,5 % через сооружения гидроузла Белопорожского водохранилища приведены в приложении N 14 к настоящим Правилам.

58. Продольные профили с координатами расчетных кривых свободной поверхности водохранилищ на р. Кемь в верхнем и нижнем бьефах гидроузлов водохранилищ при прохождении максимальных расходов воды расчетных обеспеченностей представлены в приложении N 15 к настоящим Правилам.

VIII. Порядок проведения работ и предоставления информации в области гидрометеорологии

59. Регулярные наблюдения за гидрометеорологическими условиями в зоне формирования притока воды в Белопорожское водохранилище осуществляет федеральное государственное бюджетное учреждение "Северо-Западное управление по гидрометеорологии и мониторингу окружающей среды" (далее - ФГБУ "Северо-Западное УГМС").

60. Количество и состав гидрологических постов, состав их информационных элементов:

Код поста	Река-пост	Расстояние от устья, км	Площадь бассейна, км?	Отметка нуля поста, м	Характеристика пункта наблюдений	Состав информационных элементов	Принадлежность
49041	р. Кемь - Путкинская ГЭС	5,7	27700	0,00	-	уровни воды, расходы воды	ПАО "ТГК-1"
49042	р. Кемь - г. Кемь	1,5	27700	1,00	гидрологи-ческий пост 2 разряда	уровни воды, ледовые явления	ФГБУ "Северо-Западное УГМС"
49148	р. Кемь - Юшкозерская ГЭС	189	10300	0,00	-	уровни воды, расходы воды	ПАО "ТГК-1"
49151	р. Кемь - Подужемская ГЭС	20	27600	0,00	-	уровни воды, расходы воды	ПАО "ТГК-1"
-	р. Кемь - Белопорожские ГЭС	97,3	23400	0,00	-	уровни воды, расходы воды	ООО "НГБП"
49154	р. Кемь - Кривопорожская ГЭС	54,9	25350	0,00	-	уровни воды, расходы воды	ПАО "ТГК-1"
49923	озеро Верхнее Куйто - село Вокнаволок	-	7390/240	101,76	озерный гидрологи-ческий пост 1 разряда	уровни воды	ФГБУ "Северо-Западное УГМС"
49926	водохранилище Юшкозерское - поселок городского типа Калевала	-	9650/655	99,86	озерный гидрологи-ческий пост 1 разряда	уровни воды	ФГБУ "Северо-Западное УГМС"
49927	водохранилище Юшкозерское - поселок Луусалма	-	9650/655	99,86	озерный гидрологи-ческий пост 1 разряда	уровни воды	ФГБУ "Северо-Западное УГМС"
49055	р. Чирко-Кемь - село Андронова Гора	97	2730	135,45	гидрологи-ческий пост 1 разряда	уровни воды	ФГБУ "Северо-Западное УГМС"
49058	р. Чирко-Кемь - село Юшкозеро	6	8220	88,35	гидрологи-ческий пост 1 разряда	уровни воды, расходы воды	ФГБУ "Северо-Западное УГМС"

Месторасположение гидрологических постов приведено в приложении N 1 к настоящим Правилам.

61. ООО "НГБП" ведутся постоянные наблюдения за уровнями воды в верхнем и нижнем бьефах гидроузла Белопорожского водохранилища, притоком и расходами воды в нижний бьеф гидроузла.

ООО "НГБП" ежедневно представляет в Невско-Ладожское бассейновое водное управление федерального агентства водных ресурсов (далее - Невско-Ладожское БВУ) следующие данные о режиме работы водохранилища:

уровень воды в верхнем бьефе на 8:00;

среднесуточный уровень воды в нижнем бьефе за предыдущие сутки;

среднесуточный расход притока воды в водохранилище за предыдущие сутки;

средний сбросной расход воды через гидроузел за предыдущие сутки.

ООО "НГБП" ежедневно представляет отчетные данные по водно-энергетическим показателям работы Белопорожской ГЭС-1 и Белопорожской ГЭС-2 в АО "СО ЕЭС".

IX. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилища, в том числе о режиме функционирования водохранилища при возникновении аварий и иных чрезвычайных ситуаций

62. Непосредственное регулирование режима работы гидроузла Белопорожского водохранилища в порядке, устанавливаемом настоящими Правилами, осуществляет собственник гидротехнических сооружений ООО "НГБП" (далее - собственник ГТС).

63. Оперативно-диспетчерское управление Белопорожскими ГЭС-1 и ГЭС-2 осуществляется филиалом акционерного общества "Системный оператор единой энергетической системы" "Региональное диспетчерское управление энергосистемы Республики Карелия" (далее - филиал АО "СО ЕЭС" Карельское РДУ).

64. В соответствии с подпунктом 5.8 пункта 5 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282, Федеральное агентство водных ресурсов устанавливает режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) водохранилища.

Указания по ведению режимов работы Белопорожского водохранилища составляются Невско-Ладожским БВУ и доводятся до собственника ГТС посредством электронной почты и (или) факсимильной связи не менее чем за 2 дня до дня начала их реализации.

65. Рекомендуемый образец указаний по ведению режимов работы Белопорожского водохранилища на р. Кемь приведен в приложении N 16 к настоящим Правилам.

66. Согласно статье 9 Федерального закона от 21 июля 1997 г. N 117-ФЗ "О безопасности гидротехнических сооружений", собственник гидротехнического сооружения и (или) эксплуатирующая организация обязаны своевременно осуществлять разработку и реализацию мер по обеспечению технически исправного состояния гидротехнического сооружения и его безопасности, а также по предотвращению аварии гидротехнического сооружения.

Перевод гидроузла Белопорожского водохранилища на режим работы, не предусмотренный настоящими Правилами, осуществляется лицами, являющимися в ООО "НГБП" ответственными за безопасную эксплуатацию гидротехнических сооружений, при угрозе или возникновении аварий гидротехнических сооружений, которая может привести к возникновению чрезвычайной ситуации.

В указанных обстоятельствах перевод гидроузла на режим работы, не предусмотренный настоящими Правилами, производится с уведомлением об этом Невско-Ладожского БВУ, администрации Кемского муниципального района и Кривопорожского сельского поселения Республики Карелия, Правительства Республики Карелия, филиала АО "СО  ЕЭС" Карельское РДУ, ФГБУ "Северо-Западное УГМС", Главного управления Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Республике Карелия, Северо-Западного территориального управления Федеральной службы по экологическому, технологическому и атомному надзору, Балтийско-Арктического межрегионального управления Федеральной службы по надзору в сфере природопользования, Северо-Западного территориального управления Федерального агентства по рыболовству в порядке и сроки, установленные планом действий по предупреждению и ликвидации чрезвычайных ситуаций, который утверждается руководителем ООО "НГБП"*(2) (далее - план действий).

67. Доступ населения к оперативной информации о фактических, а также об установленных на ближайший период режимах функционирования гидроузла и образованного им Белопорожского водохранилища обеспечивается путем размещения данных сведений на официальном сайте Невско-Ладожского БВУ в информационно-телекоммуникационной сети "Интернет".

68. Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы гидроузла Белопорожского водохранилища осуществляется в соответствии с планом действий.

Для оповещения о чрезвычайных и аварийных отступлениях от нормального режима работы гидротехнических сооружений гидроузла Белопорожского водохранилища, относящихся на дату вступления в силу настоящих Правил к гидротехническим сооружениям средней опасности, на объекте развернута локальная система оповещения, которая подключена к региональной системе централизованного оповещения и комплексной системе экстренного оповещения населения Кемского района. Доступ работников к оперативной информации по вопросам эксплуатации и безопасности гидротехнических сооружений Белопорожского водохранилища осуществляется через поисковую громкоговорящую связь.

Приложение N 1
к Правилам использования
водных ресурсов Белопорожского водохранилища,
утвержденным приказом Росводресурсов
от____________ 20__ N ________

Карта-схема расположения с указанием границ гидрографических единиц и водохозяйственных участков, гидроузлов и водохранилищ на р. Кемь с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов

Приложение № 2
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ № ________

Расчетная кривая обеспеченностей годового притока воды к створу гидроузла Юшкозерского водохранилища

Приложение № 3
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ № ________

Расчетная кривая обеспеченностей годовой боковой приточности между гидроузлами Юшкозерского и Белопорожского водохранилищ

Приложение № 4
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ № ________

Расчетная кривая обеспеченностей годовой боковой приточности между гидроузлами Белопорожского и Кривопорожского водохранилищ

Характерное внутригодовое распределение притока р. Кемь к створу Юшкозерского гидроузла

Многоводный год обеспеченностью 5 % (по модели 2008 г.)

Наименование	1	2	3	4	5	6	7	8	9	10	11	12	Год
Распределение в %	6,79	5,18	4,69	5,38	21,42	12,68	10,95	6,63	6,74	6,38	6,21	6,97	100
Объем, км?	0,31	0,24	0,21	0,25	0,98	0,58	0,50	0,30	0,31	0,29	0,28	0,32	4,57
Расход, м?/с	119	90,8	82,2	94,3	375	222	192	116	118	112	109	122	146

Средний год обеспеченностью 50 % (по модели 1964 г.)

Наименование	1	2	3	4	5	6	7	8	9	10	11	12	Год
Распределение в %	4,17	3,63	3,36	3,64	25,36	23,50	8,70	3,70	5,92	6,65	6,11	5,27	100
Объем, км?	0,14	0,12	0,12	0,13	0,87	0,81	0,30	0,13	0,20	0,23	0,21	0,18	3,44
Расход, м?/с	55,0	47,9	44,4	48,0	335	310	115	48,8	78,1	87,8	80,7	69,6	110

Маловодный год обеспеченностью 95 % (по модели 2002 г.)

Наименование	1	2	3	4	5	6	7	8	9	10	11	12	Год
Распределение в %	4,31	4,22	4,51	6,37	28,23	17,30	8,97	5,84	4,55	6,14	4,39	5,17	100
Объем, км?	0,09	0,09	0,10	0,14	0,60	0,37	0,19	0,12	0,10	0,13	0,09	0,11	2,13
Расход, м?/с	35,2	34,4	36,8	52,0	230	141	73,2	47,7	37,1	50,1	35,8	42,2	68,0

Характерное внутригодовое распределение бокового притока р. Кемь к створу Белопорожского гидроузла

Многоводный год обеспеченностью 5 % (по модели 1984 г.)

Наименование	1	2	3	4	5	6	7	8	9	10	11	12	Год
Распределение в %	7,55	6,88	6,57	8,17	11,5	6,78	7,45	9,71	8,48	8,73	9,45	8,73	100
Объем, км?	0,41	0,37	0,35	0,44	0,62	0,37	0,40	0,52	0,46	0,47	0,51	0,47	5,39
Расход, м?/с	155	141	135	168	236	139	153	200	174	179	194	179	171

Средний год обеспеченностью 50 % (по модели 1933 г.)

Наименование	1	2	3	4	5	6	7	8	9	10	11	12	Год
Распределение в %	3,95	3,40	2,87	3,28	17,9	20,6	13,5	9,02	5,56	6,56	7,88	5,46	100
Объем, км?	0,15	0,13	0,11	0,13	0,70	0,80	0,53	0,35	0,22	0,26	0,31	0,21	3,90
Расход, м?/с	57,8	55,1	42,1	49,6	262	312	197	132	84,2	96,0	119	80,0	124

Маловодный год обеспеченностью 95 % (по модели 1941 г.)

Наименование	1	2	3	4	5	6	7	8	9	10	11	12	Год
Распределение в %	3,62	3,20	2,87	4,30	15,5	26,1	12,4	8,51	7,39	6,29	5,32	4,48	100
Объем, км?	0,09	0,08	0,07	0,11	0,40	0,68	0,32	0,22	0,19	0,16	0,14	0,12	2,61
Расход, м?/с	35,0	34,3	27,8	42,9	150	261	121	82,3	73,8	60,9	53,2	43,3	82,1

Приложение № 6
к Правилам использования
водных ресурсов Белопорожского водохранилища,
утвержденным приказом Росводресурсов
от____________ 20__ № ________

Кривые пропускной способности водосбросной плотины гидроузла Белопорожского водохранилища

Приложение № 7
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ № ________

Эксплуатационная характеристика турбины Белопорожской ГЭС-1 и ГЭС-2 с линиями ограничений по расходу и мощности

Приложение N 8
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________

Статические кривые зависимостей объемов воды в водохранилище от уровней воды и площадей зеркала в Белопорожском водохранилище

Координаты статической кривой зависимости объемов воды (млн м3) в Белопорожском водохранилище от уровней воды (м)

Уровни	,00	,01	,02	,03	,04	,05	,06	,07	,08	,09
68,0	0,029	0,038	0,046	0,055	0,063	0,072	0,080	0,089	0,097	0,106
68,1	0,114	0,123	0,132	0,140	0,149	0,157	0,166	0,174	0,183	0,191
68,2	0,200	0,208	0,217	0,226	0,234	0,243	0,251	0,260	0,268	0,277
68,3	0,285	0,294	0,302	0,311	0,320	0,328	0,337	0,345	0,354	0,362
68,4	0,371	0,379	0,388	0,396	0,405	0,414	0,422	0,431	0,439	0,448
68,5	0,456	0,465	0,473	0,482	0,490	0,499	0,508	0,516	0,525	0,533
68,6	0,542	0,550	0,559	0,567	0,576	0,584	0,593	0,602	0,610	0,619
68,7	0,627	0,636	0,644	0,653	0,661	0,670	0,678	0,687	0,696	0,704
68,8	0,713	0,721	0,730	0,738	0,747	0,755	0,764	0,772	0,781	0,790
68,9	0,798	0,807	0,815	0,824	0,832	0,841	0,849	0,858	0,866	0,875
69,0	0,884	0,892	0,901	0,909	0,918	0,926	0,935	0,943	0,952	0,960
69,1	0,969	0,978	0,986	0,995	1,00	1,01	1,02	1,03	1,04	1,05
69,2	1,05	1,06	1,07	1,08	1,09	1,10	1,11	1,11	1,12	1,13
69,3	1,14	1,15	1,16	1,17	1,17	1,18	1,19	1,20	1,21	1,22
69,4	1,23	1,23	1,24	1,25	1,26	1,27	1,28	1,29	1,29	1,30
69,5	1,31	1,32	1,33	1,34	1,35	1,35	1,36	1,37	1,38	1,39
69,6	1,40	1,40	1,41	1,42	1,43	1,44	1,45	1,46	1,46	1,47
69,7	1,48	1,49	1,50	1,51	1,52	1,52	1,53	1,54	1,55	1,56
69,8	1,57	1,58	1,58	1,59	1,60	1,61	1,62	1,63	1,64	1,64
69,9	1,65	1,66	1,67	1,68	1,69	1,70	1,70	1,71	1,72	1,73
70,0	1,74	1,75	1,76	1,76	1,77	1,78	1,79	1,80	1,81	1,82
70,1	1,82	1,83	1,84	1,85	1,86	1,87	1,87	1,88	1,89	1,90
70,2	1,91	1,92	1,93	1,93	1,94	1,95	1,96	1,97	1,98	1,99
70,3	1,99	2,00	2,01	2,02	2,03	2,04	2,05	2,05	2,06	2,07
70,4	2,08	2,09	2,10	2,11	2,11	2,12	2,13	2,14	2,15	2,16
70,5	2,17	2,17	2,18	2,19	2,20	2,21	2,22	2,23	2,23	2,24
70,6	2,25	2,26	2,27	2,28	2,29	2,29	2,30	2,31	2,32	2,33
70,7	2,34	2,34	2,35	2,36	2,37	2,38	2,39	2,40	2,40	2,41
70,8	2,42	2,43	2,44	2,45	2,46	2,46	2,47	2,48	2,49	2,50
70,9	2,51	2,52	2,52	2,53	2,54	2,55	2,56	2,57	2,58	2,58
71,0	2,59	2,60	2,61	2,62	2,63	2,64	2,64	2,65	2,66	2,67
71,1	2,68	2,69	2,70	2,70	2,71	2,72	2,73	2,74	2,75	2,76
71,2	2,76	2,77	2,78	2,79	2,80	2,81	2,81	2,82	2,83	2,84
71,3	2,85	2,86	2,87	2,87	2,88	2,89	2,90	2,91	2,92	2,93
71,4	2,93	2,94	2,95	2,96	2,97	2,98	2,99	2,99	3,00	3,01
71,5	3,02	3,03	3,04	3,05	3,05	3,06	3,07	3,08	3,09	3,10
71,6	3,11	3,11	3,12	3,13	3,14	3,15	3,16	3,17	3,17	3,18
71,7	3,19	3,20	3,21	3,22	3,23	3,23	3,24	3,25	3,26	3,27
71,8	3,28	3,28	3,29	3,30	3,31	3,32	3,33	3,34	3,34	3,35
71,9	3,36	3,37	3,38	3,39	3,40	3,40	3,41	3,42	3,43	3,44
72,0	3,45	3,46	3,46	3,47	3,48	3,49	3,50	3,51	3,52	3,52
72,1	3,53	3,54	3,55	3,56	3,57	3,58	3,58	3,59	3,60	3,61
72,2	3,62	3,63	3,64	3,64	3,65	3,66	3,67	3,68	3,69	3,70
72,3	3,70	3,71	3,72	3,73	3,74	3,75	3,75	3,76	3,77	3,78
72,4	3,79	3,80	3,81	3,81	3,82	3,83	3,84	3,85	3,86	3,87
72,5	3,87	3,88	3,89	3,90	3,91	3,92	3,93	3,93	3,94	3,95
72,6	3,96	3,97	3,98	3,99	3,99	4,00	4,01	4,02	4,03	4,04
72,7	4,05	4,05	4,06	4,07	4,08	4,09	4,10	4,11	4,11	4,12
72,8	4,13	4,14	4,15	4,16	4,17	4,17	4,18	4,19	4,20	4,21
72,9	4,22	4,22	4,23	4,24	4,25	4,26	4,27	4,28	4,28	4,29
73,0	4,30	4,31	4,32	4,33	4,34	4,34	4,35	4,36	4,37	4,38
73,1	4,39	4,40	4,40	4,41	4,42	4,43	4,44	4,45	4,46	4,46
73,2	4,47	4,48	4,49	4,50	4,51	4,52	4,52	4,53	4,54	4,55
73,3	4,56	4,57	4,58	4,58	4,59	4,60	4,61	4,62	4,63	4,64
73,4	4,64	4,65	4,66	4,67	4,68	4,69	4,69	4,70	4,71	4,72
73,5	4,73	4,74	4,75	4,75	4,76	4,77	4,78	4,79	4,80	4,81
73,6	4,81	4,82	4,83	4,84	4,85	4,86	4,87	4,87	4,88	4,89
73,7	4,90	4,91	4,92	4,93	4,93	4,94	4,95	4,96	4,97	4,98
73,8	4,99	4,99	5,00	5,01	5,02	5,03	5,04	5,05	5,05	5,06
73,9	5,07	5,08	5,09	5,10	5,11	5,11	5,12	5,13	5,14	5,15
74,0	5,16	5,16	5,17	5,18	5,19	5,20	5,21	5,22	5,22	5,23
74,1	5,24	5,25	5,26	5,27	5,28	5,28	5,29	5,30	5,31	5,32
74,2	5,33	5,34	5,34	5,35	5,36	5,37	5,38	5,39	5,40	5,40
74,3	5,41	5,42	5,43	5,44	5,45	5,46	5,46	5,47	5,48	5,49
74,4	5,50	5,51	5,52	5,52	5,53	5,54	5,55	5,56	5,57	5,58
74,5	5,58	5,59	5,60	5,61	5,62	5,63	5,63	5,64	5,65	5,66
74,6	5,67	5,68	5,69	5,69	5,70	5,71	5,72	5,73	5,74	5,75
74,7	5,75	5,76	5,77	5,78	5,79	5,80	5,81	5,81	5,82	5,83
74,8	5,84	5,85	5,86	5,87	5,87	5,88	5,89	5,90	5,91	5,92
74,9	5,93	5,93	5,94	5,95	5,96	5,97	5,98	5,99	5,99	6,00
75,0	6,01	6,02	6,03	6,04	6,05	6,05	6,06	6,07	6,08	6,09
75,1	6,10	6,10	6,11	6,12	6,13	6,14	6,15	6,16	6,16	6,17
75,2	6,18	6,19	6,20	6,21	6,22	6,22	6,23	6,24	6,25	6,26
75,3	6,27	6,28	6,28	6,29	6,30	6,31	6,32	6,33	6,34	6,34
75,4	6,35	6,36	6,37	6,38	6,39	6,40	6,40	6,41	6,42	6,43
75,5	6,44	6,45	6,46	6,46	6,47	6,48	6,49	6,50	6,51	6,52
75,6	6,52	6,53	6,54	6,55	6,56	6,57	6,57	6,58	6,59	6,60
75,7	6,61	6,62	6,63	6,63	6,64	6,65	6,66	6,67	6,68	6,69
75,8	6,69	6,70	6,71	6,72	6,73	6,74	6,75	6,75	6,76	6,77
75,9	6,78	6,79	6,80	6,81	6,81	6,82	6,83	6,84	6,85	6,86
76,0	6,87	6,87	6,88	6,89	6,90	6,91	6,92	6,93	6,93	6,94
76,1	6,95	6,96	6,97	6,98	6,99	6,99	7,00	7,01	7,02	7,03
76,2	7,04	7,04	7,05	7,06	7,07	7,08	7,09	7,10	7,10	7,11
76,3	7,12	7,13	7,14	7,15	7,16	7,16	7,17	7,18	7,19	7,20
76,4	7,21	7,22	7,22	7,23	7,24	7,25	7,26	7,27	7,28	7,28
76,5	7,29	7,30	7,31	7,32	7,33	7,34	7,34	7,35	7,36	7,37
76,6	7,38	7,39	7,40	7,40	7,41	7,42	7,43	7,44	7,45	7,46
76,7	7,46	7,47	7,48	7,49	7,50	7,51	7,51	7,52	7,53	7,54
76,8	7,55	7,56	7,57	7,57	7,58	7,59	7,60	7,61	7,62	7,63
76,9	7,63	7,64	7,65	7,66	7,67	7,68	7,69	7,69	7,70	7,71
77,0	7,72	7,75	7,78	7,80	7,83	7,86	7,89	7,91	7,94	7,97
77,1	8,00	8,03	8,05	8,08	8,11	8,14	8,17	8,19	8,22	8,25
77,2	8,28	8,30	8,33	8,36	8,39	8,42	8,44	8,47	8,50	8,53
77,3	8,56	8,58	8,61	8,64	8,67	8,69	8,72	8,75	8,78	8,81
77,4	8,83	8,86	8,89	8,92	8,95	8,97	9,00	9,03	9,06	9,08
77,5	9,11	9,14	9,17	9,20	9,22	9,25	9,28	9,31	9,34	9,36
77,6	9,39	9,42	9,45	9,47	9,50	9,53	9,56	9,59	9,61	9,64
77,7	9,67	9,70	9,73	9,75	9,78	9,81	9,84	9,86	9,89	9,92
77,8	9,95	9,98	10,00	10,03	10,06	10,09	10,12	10,14	10,17	10,20
77,9	10,23	10,25	10,28	10,31	10,34	10,37	10,39	10,42	10,45	10,48
78,0	10,51	10,53	10,56	10,59	10,62	10,64	10,67	10,70	10,73	10,76
78,1	10,78	10,81	10,84	10,87	10,89	10,92	10,95	10,98	11,01	11,03
78,2	11,06	11,09	11,12	11,15	11,17	11,20	11,23	11,26	11,28	11,31
78,3	11,34	11,37	11,40	11,42	11,45	11,48	11,51	11,54	11,56	11,59
78,4	11,62	11,65	11,67	11,70	11,73	11,76	11,79	11,81	11,84	11,87
78,5	11,90	11,93	11,95	11,98	12,01	12,04	12,06	12,09	12,12	12,15
78,6	12,18	12,20	12,23	12,26	12,29	12,32	12,34	12,37	12,40	12,43
78,7	12,45	12,48	12,51	12,54	12,57	12,59	12,62	12,65	12,68	12,71
78,8	12,73	12,76	12,79	12,82	12,84	12,87	12,90	12,93	12,96	12,98
78,9	13,01	13,04	13,07	13,10	13,12	13,15	13,18	13,21	13,23	13,26
79,0	13,29	13,34	13,38	13,43	13,47	13,52	13,56	13,61	13,66	13,70
79,1	13,75	13,79	13,84	13,89	13,93	13,98	14,02	14,07	14,11	14,16
79,2	14,21	14,25	14,30	14,34	14,39	14,44	14,48	14,53	14,57	14,62
79,3	14,66	14,71	14,76	14,80	14,85	14,89	14,94	14,98	15,03	15,08
79,4	15,12	15,17	15,21	15,26	15,31	15,35	15,40	15,44	15,49	15,53
79,5	15,58	15,63	15,67	15,72	15,76	15,81	15,85	15,90	15,95	15,99
79,6	16,04	16,08	16,13	16,18	16,22	16,27	16,31	16,36	16,40	16,45
79,7	16,50	16,54	16,59	16,63	16,68	16,73	16,77	16,82	16,86	16,91
79,8	16,95	17,00	17,05	17,09	17,14	17,18	17,23	17,27	17,32	17,37
79,9	17,41	17,46	17,50	17,55	17,60	17,64	17,69	17,73	17,78	17,82
80,0	17,87	17,93	17,99	18,05	18,11	18,17	18,23	18,28	18,34	18,40
80,1	18,46	18,52	18,58	18,64	18,70	18,76	18,82	18,88	18,94	18,99
80,2	19,05	19,11	19,17	19,23	19,29	19,35	19,41	19,47	19,53	19,59
80,3	19,65	19,71	19,76	19,82	19,88	19,94	20,00	20,06	20,12	20,18
80,4	20,24	20,30	20,36	20,42	20,47	20,53	20,59	20,65	20,71	20,77
80,5	20,83	20,89	20,95	21,01	21,07	21,13	21,19	21,24	21,30	21,36
80,6	21,42	21,48	21,54	21,60	21,66	21,72	21,78	21,84	21,90	21,95
80,7	22,01	22,07	22,13	22,19	22,25	22,31	22,37	22,43	22,49	22,55
80,8	22,61	22,67	22,72	22,78	22,84	22,90	22,96	23,02	23,08	23,14
80,9	23,20	23,26	23,32	23,38	23,43	23,49	23,55	23,61	23,67	23,73
81,0	23,79	23,87	23,94	24,02	24,10	24,17	24,25	24,33	24,40	24,48
81,1	24,56	24,63	24,71	24,78	24,86	24,94	25,01	25,09	25,17	25,24
81,2	25,32	25,40	25,47	25,55	25,63	25,70	25,78	25,86	25,93	26,01
81,3	26,09	26,16	26,24	26,31	26,39	26,47	26,54	26,62	26,70	26,77
81,4	26,85	26,93	27,00	27,08	27,16	27,23	27,31	27,39	27,46	27,54
81,5	27,62	27,69	27,77	27,84	27,92	28,00	28,07	28,15	28,23	28,30
81,6	28,38	28,46	28,53	28,61	28,69	28,76	28,84	28,92	28,99	29,07
81,7	29,15	29,22	29,30	29,37	29,45	29,53	29,60	29,68	29,76	29,83
81,8	29,91	29,99	30,06	30,14	30,22	30,29	30,37	30,45	30,52	30,60
81,9	30,67	30,75	30,83	30,90	30,98	31,06	31,13	31,21	31,29	31,36
82,0	31,44	31,54	31,64	31,74	31,84	31,94	32,04	32,15	32,25	32,35
82,1	32,45	32,55	32,65	32,75	32,85	32,95	33,05	33,15	33,25	33,35
82,2	33,46	33,56	33,66	33,76	33,86	33,96	34,06	34,16	34,26	34,36
82,3	34,46	34,56	34,66	34,76	34,87	34,97	35,07	35,17	35,27	35,37
82,4	35,47	35,57	35,67	35,77	35,87	35,97	36,07	36,18	36,28	36,38
82,5	36,48	36,58	36,68	36,78	36,88	36,98	37,08	37,18	37,28	37,38
82,6	37,48	37,59	37,69	37,79	37,89	37,99	38,09	38,19	38,29	38,39
82,7	38,49	38,59	38,69	38,79	38,90	39,00	39,10	39,20	39,30	39,40
82,8	39,50	39,60	39,70	39,80	39,90	40,00	40,10	40,21	40,31	40,41
82,9	40,51	40,61	40,71	40,81	40,91	41,01	41,11	41,21	41,31	41,41
83,0	41,515

Приложение N 9
к Правилам использования
водных ресурсов Белопорожского водохранилища,
утвержденным приказом Росводресурсов
от____________ 20__ N ________

Кривая зависимости уровней воды в нижнем бьефе гидроузла Белопорожского водохранилища от расходов воды при подпоре от Кривопорожского водохранилища

Приложение N 10
к Правилам использования
водных ресурсов Белопорожского водохранилища,
утвержденным приказом Росводресурсов
от____________ 20__ N ________

Диспетчерский график работы Белопорожского водохранилища

Координаты линий диспетчерского графика работы Белопорожского водохранилища

Месяцы	Зона I	УМО	Зона II	НПУ	Зона III	ФПУ
V	1,0 м?/с	81,00	60-428 м?/с	83,00	428-1330 м?/с	83,00
VI		81,00		83,00		83,00
VII		81,00		83,00		83,00
VIII		81,00		83,00		83,00
IX		81,00		83,00		83,00
X		81,00		83,00		83,00
XI		81,00		83,00		83,00
XII		81,00		83,00		83,00
I		81,00		83,00		83,00
II		81,00		83,00		83,00
III		81,00		83,00		83,00
IV		81,00		83,00		83,00
V		81,00		83,00		83,00

Приложение N 11
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________

Кривые продолжительности основных элементов режимов работы Белопорожского водохранилища за год и зимний период (XI-IV)

Средние за месяц суммарные расходы воды в нижнем бьефе гидроузла Белопорожского водохранилища

Средние за месяц расходы воды через турбины ГЭС гидроузла Белопорожского водохранилища

Средние за месяц уровни воды в нижнем бьефе гидроузла Белопорожского водохранилища

Средние за месяц напоры-нетто на гидроузле Белопорожского водохранилища

Средние за месяц пиковые напоры-нетто на гидроузле Белопорожского водохранилища

Средние за месяц суммарные мощности Белопорожской ГЭС-1 и Белопорожской ГЭС-2

Располагаемые (пиковые) суммарные мощности Белопорожской ГЭС-1 и Белопорожской ГЭС-2

Объемы суммарной выработки электроэнергии Белопорожской ГЭС-1 и Белопорожской ГЭС-2 за год и зимний период

Приложение N 12
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________

Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за конкретные календарные годы с объемами стока, близкими по расчетным обеспеченностям к характерным значениям

Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за многоводный 2017/18 водохозяйственный год обеспеченностью 5 %

Интервал		Полезный приток				Уровни на конец интервала		Объем водохранилища	Аккумуляция	Сброс в НБ				Энергетика
		Сброс Юшкозерского гидроузла	Боковой на участке между гидроузлами	Суммарный к створу Белопорожского гидроузла		Верхний бьеф водо-хранилища	Нижний бьеф водо- хранилища			Через водосброс	Через турбины ГЭС-1 и ГЭС-2	Суммарный		Напор нетто	Мощность	Выработка
Месяц	Декада	м?/с	м?/с	м?/с	млн. м 3	м	м	млн. м 3	млн. м 3	м?/с	м?/с	м?/с	млн. м 3	м	МВт	МВт/час
						83,00		41,5
Май 2017 г.	1	62,5	218	281	242,4	83,00	69,10	41,5	0,0	0,00	281	281	242,4	13,89	36,1	8662
Май 2017 г.	2	31,0	281	312	269,8	83,00	69,08	41,5	0,0	0,00	312	312	269,8	13,89	40,2	9638
Май 2017 г.	3	31,0	363	395	340,9	83,00	69,09	41,5	0,0	0,00	395	395	340,9	13,79	49,8	13147
Июнь 2017 г.	1	31,0	454	486	419,5	83,00	69,10	41,5	0,0	57,5	428	486	419,5	13,74	49,8	11952
Июнь 2017 г.	2	68,2	312	380	328,1	83,00	69,10	41,5	0,0	0,00	380	380	328,1	13,80	47,2	11325
Июнь 2017 г.	3	80,5	209	289	250,1	83,00	69,10	41,5	0,0	0,00	289	289	250,1	13,90	37,3	8940
Июль 2017 г.	1	99,4	148	247	213,4	83,00	69,10	41,5	0,0	0,00	247	247	213,4	13,91	31,8	7638
Июль 2017 г.	2	102	149	252	217,4	83,00	69,10	41,5	0,0	0,00	252	252	217,4	13,91	32,4	7778
Июль 2017 г.	3	85,3	181	267	230,5	83,00	69,09	41,5	0,0	0,00	267	267	230,5	13,91	34,4	9072
Август 2017 г.	1-3	110,0	209	320	276,1	83,00	69,08	41,5	0,0	0,00	320	320	276,1	13,88	41,1	30547
Сентябрь 2017 г.	1-3	311,7	290	601	519,6	83,00	69,07	41,5	0,0	173	428	601	519,6	13,74	49,8	35856
Октябрь 2017 г.	1-3	221	225	445	384,7	83,00	69,07	41,5	0,0	17,3	428	445	384,7	13,74	49,8	37051
Ноябрь 2017	1-3	207	163	370	319,3	83,00	69,07	41,5	0,0	0,00	370	370	319,3	13,82	47,3	34040
Декабрь 2017	1-3	194	132	326	281,6	83,00	69,07	41,5	0,0	0,00	326	326	281,6	13,87	41,9	31148
Январь 2018 г.	1-3	184	104	289	249,4	83,00	69,07	41,5	0,0	0,00	289	289	249,4	13,90	37,2	27651
Февраль 2018 г.	1-3	144	78,7	222	192,1	83,00	69,07	41,5	0,0	0,00	222	222	192,1	13,92	28,7	19258
Март 2018 г.	1-3	113	79,3	193	166,3	83,00	69,06	41,5	0,0	0,00	193	193	166,3	13,92	24,8	18465
Апрель 2018 г.	1-3	143	113	256	221,3	83,00	69,26	41,5	0,0	0,00	256	256	221,3	13,91	33,0	23754
Всего за год					5122,6				0,0				5122,6			345922

Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за средний по водности 2014/15 водохозяйственный год обеспеченностью 50 %

Интервал		Полезный приток				Уровни на конец интервала		Объем водохранилища	Аккумуляция	Сброс в НБ				Энергетика
		Сброс Юшкозерского гидроузла	Боковой на участке между гидроузлами	Суммарный к створу Белопорожского гидроузла		Верхний бьеф водо-хранилища	Нижний бьеф водо- хранилища			Через водосброс	Через турбины ГЭС-1 и ГЭС-2	Суммарный		Напор нетто	Мощность	Выработка
Месяц	Декада	м?/с	м?/с	м?/с	млн. м 3	м	м	млн. м 3	млн. м 3	м?/с	м?/с	м?/с	млн. м 3	м	МВт	МВт/час
						83,00		41,5
Май 2014 г.	1	95,6	253	349	301,6	83,00	69,08	41,5	0,0	5,47	344	349	301,6	13,84	43,6	10458
Май 2014 г.	2	34,3	335	370	319,4	83,00	69,09	41,5	0,0	0,00	370	370	319,4	13,82	47,3	11353
Май 2014 г.	3	31,0	280	312	269,1	83,00	69,10	41,5	0,0	0,00	312	312	269,1	13,89	40,1	10575
Июнь 2014 г.	1	60,9	171	232	200,7	83,00	69,10	41,5	0,0	0,00	232	232	200,7	13,91	29,9	7183
Июнь 2014 г.	2	60,9	166	227	195,9	83,00	69,10	41,5	0,0	0,00	227	227	195,9	13,91	29,2	7013
Июнь 2014 г.	3	31,6	170	201	174,1	83,00	69,10	41,5	0,0	0,00	201	201	174,1	13,92	26,0	6233
Июль 2014 г.	1	31,0	137	168	144,8	83,00	69,10	41,5	0,0	0,00	168	168	144,8	13,93	21,6	5189
Июль 2014 г.	2	37,3	112	150	129,4	83,00	69,09	41,5	0,0	0,00	150	150	129,4	13,94	19,3	4639
Июль 2014 г.	3	31,0	95,1	126	109,0	83,00	69,08	41,5	0,0	0,00	126	126	109,0	13,94	16,3	4299
Август 2014 г.	1-3	39,4	71,7	111	96,0	83,00	69,07	41,5	0,0	0,00	111	111	96,0	13,95	14,3	10671
Сентябрь 2014 г.	1-3	56,8	67,4	124	107,3	83,00	69,07	41,5	0,0	0,00	124	124	107,3	13,94	16,0	11545
Октябрь 2014 г.	1-3	88,5	96,3	185	159,7	83,00	69,07	41,5	0,0	0,00	185	185	159,7	13,92	23,8	17732
Ноябрь 2014 г.	1-3	149	162	310	268,1	83,00	69,07	41,5	0,0	0,00	310	310	268,1	13,87	39,8	28692
Декабрь 2014 г.	1-3	193	95,3	288	248,7	83,00	69,07	41,5	0,0	0,00	288	288	248,7	13,90	37,1	27576
Январь 2015 г.	1-3	183	82,1	265	228,8	83,00	69,07	41,5	0,0	0,00	265	265	228,8	13,91	34,1	25372
Февраль 2015 г.	1-3	138	61,4	200	172,7	83,00	69,06	41,5	0,0	0,00	200	200	172,7	13,92	25,8	17315
Март 2015 г.	1-3	125	69,9	195	168,2	83,00	69,26	41,5	0,0	0,00	195	195	168,2	13,92	25,1	18673
Апрель 2015 г.	1-3	193	183	376	324,7	83,00	69,25	41,5	0,0	0,00	376	376	324,7	13,81	48,1	34597
Всего за год					3618,2				0,0				3618,2			259115

Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за среднемаловодный 2013/14 водохозяйственный год обеспеченностью 75 %

Интервал		Полезный приток				Уровни на конец интервала		Объем водохранилища	Аккумуляция	Сброс в НБ				Энергетика
		Сброс Юшкозерского гидроузла	Боковой на участке между гидроузлами	Суммарный к створу Белопорожского гидроузла		Верхний бьеф водо-хранилища	Нижний бьеф водо- хранилища			Через водосброс	Через турбины ГЭС-1 и ГЭС-2	Суммарный		Напор нетто	Мощность	Выработка
Месяц	Декада	м?/с	м?/с	м?/с	млн. м 3	м	м	млн. м 3	млн. м 3	м?/с	м?/с	м?/с	млн. м 3	м	МВт	МВт/час
						83,00		41,5
Май 2013 г.	1	121	321	442	381,5	83,00	69,10	41,5	0,0	15,8	426	442	381,5	13,75	49,8	11952
Май 2013 г.	2	38,3	267	305	263,7	83,00	69,08	41,5	0,0	0,00	305	305	263,7	13,89	39,3	9424
Май 2013 г.	3	31,0	175	206	178,0	83,00	69,09	41,5	0,0	0,00	206	206	178,0	13,92	26,6	7010
Июнь 2013 г.	1	31,0	128	159	137,6	83,00	69,10	41,5	0,0	0,00	159	159	137,6	13,93	20,6	4933
Июнь 2013 г.	2	31,0	92,5	124	106,7	83,00	69,10	41,5	0,0	0,00	124	124	106,7	13,94	15,9	3827
Июнь 2013 г.	3	31,0	89,5	121	104,1	83,00	69,10	41,5	0,0	0,00	121	121	104,1	13,94	15,6	3735
Июль 2013 г.	1	31,0	54,2	85,2	73,6	83,00	69,10	41,5	0,0	0,00	85,2	85,2	73,6	13,96	11,0	2643
Июль 2013 г.	2	31,0	64,3	95,3	82,3	83,00	69,10	41,5	0,0	0,00	95,3	95,3	82,3	13,95	12,3	2955
Июль 2013 г.	3	31,0	41,7	72,7	62,8	83,00	69,09	41,5	0,0	0,00	72,7	72,7	62,8	13,96	9,4	2482
Август 2013 г.	1-3	31,0	104	135	116,5	83,00	69,08	41,5	0,0	0,00	135	135	116,5	13,94	17,4	12947
Сентябрь 2013 г.	1-3	31,0	71,5	103	88,6	83,00	69,07	41,5	0,0	0,00	103	103	88,6	13,95	13,2	9534
Октябрь 2013 г.	1-3	31,0	83,7	115	99,1	83,00	69,07	41,5	0,0	0,00	115	115	99,1	13,95	14,8	11022
Ноябрь 2013 г.	1-3	103	148	251	216,9	83,00	69,07	41,5	0,0	0,00	251	251	216,9	13,91	32,3	23279
Декабрь 2013 г.	1-3	173	108	281	242,8	83,00	69,07	41,5	0,0	0,00	281	281	242,8	13,90	36,2	26923
Январь 2014 г.	1-3	196	133	329	284,2	83,00	69,07	41,5	0,0	0,00	329	329	284,2	13,87	42,2	31424
Февраль 2014 г.	1-3	147	80,3	228	196,6	83,00	69,07	41,5	0,0	0,00	228	228	196,6	13,91	29,3	19702
Март 2014 г.	1-3	131	94,0	225	194,7	83,00	69,06	41,5	0,0	0,00	225	225	194,7	13,91	29,0	21603
Апрель 2014 г.	1-3	172	155	327	282,6	83,00	69,26	41,5	0,0	0,00	327	327	282,6	13,87	42,0	30241
Всего за год					3112,3				0,0				3112,3			235636

Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за маловодный 2011/12 водохозяйственный год обеспеченностью 95 %

Интервал		Полезный приток				Уровни на конец интервала		Объем водохранилища	Аккумуляция	Сброс в НБ				Энергетика
		Сброс Юшкозерского гидроузла	Боковой на участке между гидроузлами	Суммарный к створу Белопорожского гидроузла		Верхний бьеф водо-хранилища	Нижний бьеф водо- хранилища			Через водосброс	Через турбины ГЭС-1 и ГЭС-2	Суммарный		Напор нетто	Мощность	Выработка
Месяц	Декада	м?/с	м?/с	м?/с	млн. м 3	м	м	млн. м 3	млн. м 3	м?/с	м?/с	м?/с	млн. м 3	м	МВт	МВт/час
						83,00		41,5
Май 2011 г.	1	90,4	321	411	355,3	83,00	69,10	41,5	0,0	11,5	400	411	355,3	13,78	48,3	11583
Май 2011 г.	2	31,0	287	318	274,7	83,00	69,08	41,5	0,0	0,00	318	318	274,7	13,88	40,9	9806
Май 2011 г.	3	31,0	200	231	199,4	83,00	69,09	41,5	0,0	0,00	231	231	199,4	13,91	29,7	7851
Июнь 2011 г.	1	31,0	163	194	167,6	83,00	69,10	41,5	0,0	0,00	194	194	167,6	13,92	25,0	6003
Июнь 2011 г.	2	31,0	132	163	140,9	83,00	69,10	41,5	0,0	0,00	163	163	140,9	13,93	21,0	5050
Июнь 2011 г.	3	31,0	102	133	115,2	83,00	69,10	41,5	0,0	0,00	133	133	115,2	13,94	17,2	4130
Июль 2011 г.	1	31,0	97,0	128	110,6	83,00	69,10	41,5	0,0	0,00	128	128	110,6	13,94	16,5	3966
Июль 2011 г.	2	31,0	68,9	100	86,3	83,00	69,10	41,5	0,0	0,00	100	100	86,3	13,95	12,9	3098
Июль 2011 г.	3	31,0	87,9	119	102,7	83,00	69,09	41,5	0,0	0,00	119	119	102,7	13,94	15,4	4054
Август 2011 г.	1-3	31,0	43,9	74,9	64,7	83,00	69,08	41,5	0,0	0,00	74,9	74,9	64,7	13,96	9,7	7206
Сентябрь 2011 г.	1-3	31,0	83,1	114	98,6	83,00	69,07	41,5	0,0	0,00	114	114	98,6	13,95	14,7	10610
Октябрь 2011 г.	1-3	31,0	97,3	128	110,9	83,00	69,07	41,5	0,0	0,00	128	128	110,9	13,94	16,6	12325
Ноябрь 2011 г.	1-3	97,7	77,0	175	150,9	83,00	69,07	41,5	0,0	0,00	175	175	150,9	13,93	22,5	16219
Декабрь 2011 г.	1-3	106	61,8	168	145,0	83,00	69,07	41,5	0,0	0,00	168	168	145,0	13,93	21,6	16105
Январь 2012 г.	1-3	149	47,4	196	169,5	83,00	69,07	41,5	0,0	0,00	196	196	169,5	13,92	25,3	18812
Февраль 2012 г.	1-3	124	44,9	169	146,1	83,00	69,07	41,5	0,0	0,00	169	169	146,1	13,93	21,8	15186
Март 2012 г.	1-3	109	40,9	150	129,6	83,00	69,06	41,5	0,0	0,00	150	150	129,6	13,94	19,4	14399
Апрель 2012 г.	1-3	137	64,1	201	173,5	83,00	69,26	41,5	0,0	0,00	201	201	173,5	13,92	25,9	18638
Всего за год					2741,5				0,0				2741,5			185042

Приложение N 13
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________

Полные балансовые таблицы расчетных режимов работы Белопорожского водохранилища за маловодный трехлетний период с 1958/59 по 1960/61 водохозяйственные годы

Интервал		Полезный приток				Уровни на конец интервала		Объем водохранилища	Аккумуляция	Сброс в НБ				Энергетика
		суммарный сброс с Юшкозерской ГЭС	боковая приточность на участке	суммарный приток к створу Белопорожских ГЭС		Верхний бьеф водо-хранилища	Нижний бьеф водо- хранилища			Холостые сбросы	Сброс через турбины ГЭС1 и ГЭС2	Суммарный сброс в нижний бьеф	Объем сброса	Напор нетто	Мощность	Выработка
Месяц	Декада	м?/с	м?/с	м?/с	млн. м 3	м	м	млн. м 3	млн. м 3	м?/с	м?/с	м?/с	млн. м 3	м	МВт	МВт/час
						83,00		41,5
Май 1958 г.	1	56,8	95,1	152	131,3	83,00	69,10	41,5	0,0	0,00	152	152	131,3	13,93	19,6	4704
Май 1958 г.	2	31,0	217	248	214,5	83,00	69,08	41,5	0,0	0,00	248	248	214,5	13,91	32,0	7677
Май 1958 г.	3	31,0	448	479	413,9	83,00	69,09	41,5	0,0	51,1	428	479	413,9	13,74	49,8	13147
Июнь 1958 г.	1	74,7	391	466	402,5	83,00	69,10	41,5	0,0	41,3	424	466	402,5	13,75	49,8	11952
Июнь 1958 г.	2	240	383	624	539,1	83,00	69,10	41,5	0,0	196	428	624	539,1	13,74	49,8	11952
Июнь 1958 г.	3	197	323	520	449,1	83,00	69,10	41,5	0,0	91,8	428	520	449,1	13,74	49,8	11952
Июль 1958 г.	1	172	185	357	308,5	83,00	69,10	41,5	0,0	0,00	357	357	308,5	13,83	45,7	10976
Июль 1958 г.	2	120	156	276	238,1	83,00	69,10	41,5	0,0	0,00	276	276	238,1	13,90	35,5	8518
Июль 1958 г.	3	112	133	245	211,4	83,00	69,09	41,5	0,0	0,00	245	245	211,4	13,91	31,5	8322
Август 1958 г.	1-3	131	101	232	200,3	83,00	69,08	41,5	0,0	0,00	232	232	200,3	13,91	29,9	22222
Сентябрь 1958 г.	1-3	97,0	74,6	172	148,3	83,00	69,07	41,5	0,0	0,00	172	172	148,3	13,93	22,1	15935
Октябрь 1958 г.	1-3	78,1	71,2	149	129,0	83,00	69,07	41,5	0,0	0,00	149	149	129,0	13,94	19,3	14333
Ноябрь 1958 г.	1-3	107	79,6	187	161,5	83,00	69,07	41,5	0,0	0,00	187	187	161,5	13,92	24,1	17356
Декабрь 1958 г.	1-3	146	56,0	202	174,4	83,00	69,07	41,5	0,0	0,00	202	202	174,4	13,92	26,0	19354
Январь 1959 г.	1-3	147	58,3	205	177,0	83,00	69,07	41,5	0,0	0,00	205	205	177,0	13,92	26,4	19643
Февраль 1959 г.	1-3	112	55,1	168	144,7	83,00	69,07	41,5	0,0	0,00	168	168	144,7	13,93	21,6	14520
Март 1959 г.	1-3	106	45,2	151	130,9	83,00	69,06	41,5	0,0	0,00	151	151	130,9	13,93	19,5	14542
Апрель 1959	1-3	113	38,7	152	131,0	83,00	69,26	41,5	0,0	0,00	152	152	131,0	13,93	19,6	14088
Май 1959 г.	1	115	225	340	293,6	83,00	69,11	41,5	0,0	2,50	337	340	293,6	13,85	42,8	10273
Май 1959 г.	2	48,3	240	288	248,9	83,00	69,10	41,5	0,0	0,00	288	288	248,9	13,90	37,1	8903
Май 1959 г.	3	31,0	208	240	206,9	83,00	69,22	41,5	0,0	0,00	240	240	206,9	13,91	30,9	8146
Июнь 1959 г.	1	31,0	137	168	145,2	83,00	69,26	41,5	0,0	0,00	168	168	145,2	13,93	21,7	5204
Июнь 1959 г.	2	31,0	95,5	127	109,3	83,00	69,26	41,5	0,0	0,00	127	127	109,3	13,94	16,3	3920
Июнь 1959 г.	3	31,0	70,0	101	87,3	83,00	69,14	41,5	0,0	0,00	101	101	87,3	13,95	13,0	3132
Июль 1959 г.	1	31,0	64,7	95,7	82,7	83,00	69,14	41,5	0,0	0,00	95,7	95,7	82,7	13,95	12,4	2968
Июль 1959 г.	2	31,0	79,2	110	95,2	83,00	69,09	41,5	0,0	0,00	110	110	95,2	13,95	14,2	3416
Июль 1959 г.	3	31,0	64,0	95,0	82,1	83,00	69,07	41,5	0,0	0,00	95,0	95,0	82,1	13,95	12,3	3241
Август 1959 г.	1-3	31,0	35,7	66,7	57,6	83,00	69,08	41,5	0,0	0,00	66,7	66,7	57,6	13,97	8,6	6419
Сентябрь 1959 г.	1-3	31,0	35,7	66,7	57,6	83,00	69,08	41,5	0,0	0,00	66,7	66,7	57,6	13,97	8,6	6212
Октябрь 1959 г.	1-3	31,0	52,8	83,8	72,4	83,00	69,08	41,5	0,0	0,00	83,8	83,8	72,4	13,96	10,8	8060
Ноябрь 1959 г.	1-3	96,0	49,8	146	126,0	83,00	69,07	41,5	0,0	0,00	146	146	126,0	13,94	18,8	13548
Декабрь 1959 г.	1-3	96,0	33,3	129	111,7	83,00	69,07	41,5	0,0	0,00	129	129	111,7	13,94	16,7	12420
Январь 1960 г.	1-3	96,0	28,0	124	107,1	83,00	69,08	41,5	0,0	0,00	124	124	107,1	13,94	16,0	11912
Февраль 1960 г.	1-3	96,0	23,7	120	103,4	83,00	69,07	41,5	0,0	0,00	120	120	103,4	13,94	15,5	10758
Март 1960 г.	1-3	96,0	19,6	116	99,9	83,00	69,07	41,5	0,0	0,00	116	116	99,9	13,95	14,9	11107
Апрель 1960 г.	1-3	88,2	74,0	162	140,2	83,00	69,26	41,5	0,0	0,00	162	162	140,2	13,93	20,9	15070
Май 1960 г.	1	37,6	106	144	124,4	83,00	69,26	41,5	0,0	0,00	144	144	124,4	13,94	18,6	4460
Май 1960 г.	2	31,0	118	149	128,9	83,00	69,26	41,5	0,0	0,00	149	149	128,9	13,94	19,3	4621
Май 1960 г.	3	31,0	88,5	120	103,3	83,00	69,13	41,5	0,0	0,00	120	120	103,3	13,94	15,4	4074
Июнь 1960 г.	1	31,0	67,8	98,8	85,4	83,00	69,13	41,5	0,0	0,00	98,8	98,8	85,4	13,95	12,8	3064
Июнь 1960 г.	2	31,0	100	132	113,6	83,00	69,13	41,5	0,0	0,00	132	132	113,6	13,94	17,0	4075
Июнь 1960 г.	3	31,0	142	173	149,7	83,00	69,09	41,5	0,0	0,00	173	173	149,7	13,93	22,3	5362
Июль 1960 г.	1	31,0	150	181	156,7	83,00	69,09	41,5	0,0	0,00	181	181	156,7	13,93	23,4	5612
Июль 1960 г.	2	31,0	121	152	131,5	83,00	69,09	41,5	0,0	0,00	152	152	131,5	13,93	19,6	4714
Июль 1960 г.	3	31,0	96,8	128	110,4	83,00	69,07	41,5	0,0	0,00	128	128	110,4	13,94	16,5	4356
Август 1960 г.	1-3	31,0	73,0	104	89,9	83,00	69,07	41,5	0,0	0,00	104	104	89,9	13,95	13,4	9996
Сентябрь 1960 г.	1-3	31,0	52,6	83,6	72,2	83,00	69,07	41,5	0,0	0,00	83,6	83,6	72,2	13,96	10,8	7781
Октябрь 1960 г.	1-3	31,0	41,7	72,7	62,8	83,00	69,09	41,5	0,0	0,00	72,7	72,7	62,8	13,96	9,4	6995
Ноябрь 1960 г.	1-3	71,0	28,2	99,2	85,7	83,00	69,08	41,5	0,0	0,00	99,2	99,2	85,7	13,95	12,8	9227
Декабрь 1960 г.	1-3	71,0	18,4	89,4	77,2	83,00	69,07	41,5	0,0	0,00	89,4	89,4	77,2	13,96	11,6	8596
Январь 1961 г.	1-3	48,3	20,8	69,1	59,7	83,00	69,08	41,5	0,0	0,00	69,1	69,1	59,7	13,97	8,9	6650
Февраль 1961 г.	1-3	38,9	23,1	62,0	53,6	83,00	69,08	41,5	0,0	0,00	62,0	62,0	53,6	13,97	8,0	5389
Март 1961 г.	1-3	36,6	23,6	60,2	52,0	83,00	69,08	41,5	0,0	0,00	60,2	60,2	52,0	13,97	7,8	5795
Апрель 1961 г.	1-3	35,5	25,3	60,8	52,5	83,00	69,26	41,5	0,0	0,00	60,8	60,8	52,5	13,97	7,9	5660

Приложение N 14
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________

Таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей 3 % и 0,5 % через сооружения гидроузла Белопорожского водохранилища

Таблица расчетных режимов пропуска модельных половодий (по модели 2012 г.) обеспеченностью 3 % через сооружения Белопорожского гидроузла

Сутки	Дата	Приток, м?/с			Сброс, м?/с			Уровень верхнего бьефа
		Сброс Юшкозерского гидроузла	Боковой	Суммарный	Через агрегаты	Через водосброс	Суммарный
1	25.04.2012	31,0	58,0	89,0	89,0	0,0	89,0	83,00
2	26.04.2012	31,0	90,4	121	121	0,0	121	83,00
3	27.04.2012	31,0	113	144	144	0,0	144	83,00
4	28.04.2012	31,0	143	174	174	0,0	174	83,00
5	29.04.2012	31,0	244	275	275	0,0	275	83,00
6	30.04.2012	31,0	400	431	321	110	431	83,00
7	01.05.2012	31,0	487	518	321	197	518	83,00
8	02.05.2012	31,0	509	540	321	219	540	83,00
9	03.05.2012	31,0	518	549	321	228	549	83,00
10	04.05.2012	31,0	524	555	321	234	555	83,00
11	05.05.2012	31,0	519	550	321	229	550	83,00
12	06.05.2012	31,0	519	550	321	229	550	83,00
13	07.05.2012	31,0	536	567	321	246	567	83,00
14	08.05.2012	31,0	568	599	321	278	599	83,00
15	09.05.2012	31,0	580	611	321	290	611	83,00
16	10.05.2012	31,0	573	604	321	283	604	83,00
17	11.05.2012	31,0	602	633	321	312	633	83,00
18	12.05.2012	31,0	684	715	321	394	715	83,00
19	13.05.2012	31,0	749	780	321	459	780	83,00
20	14.05.2012	31,0	755	786	321	465	786	83,00
21	15.05.2012	31,0	750	781	321	460	781	83,00
22	16.05.2012	31,0	732	763	321	442	763	83,00
23	17.05.2012	31,0	715	746	321	425	746	83,00
24	18.05.2012	31,0	700	731	321	410	731	83,00
25	19.05.2012	31,0	677	708	321	387	708	83,00
26	20.05.2012	31,0	661	692	321	371	692	83,00
27	21.05.2012	31,0	632	663	321	342	663	83,00
28	22.05.2012	31,0	601	632	321	311	632	83,00
29	23.05.2012	31,0	582	613	321	292	613	83,00
30	24.05.2012	31,0	560	591	321	270	591	83,00
31	25.05.2012	31,0	513	544	321	223	544	83,00
32	26.05.2012	31,0	435	466	321	145	466	83,00
33	27.05.2012	31,0	394	425	321	104	425	83,00
34	28.05.2012	157	386	543	321	222	543	83,00
35	29.05.2012	243	384	627	321	306	627	83,00
36	30.05.2012	243	376	619	321	298	619	83,00
37	31.05.2012	243	328	571	321	250	571	83,00
38	01.06.2012	243	278	521	321	200	521	83,00
39	02.06.2012	243	271	514	321	193	514	83,00
40	03.06.2012	243	290	533	321	212	533	83,00
41	04.06.2012	243	288	531	321	210	531	83,00
42	05.06.2012	243	263	506	321	185	506	83,00
43	06.06.2012	243	246	489	321	168	489	83,00
44	07.06.2012	243	242	485	321	164	485	83,00
45	08.06.2012	243	268	511	321	190	511	83,00
46	09.06.2012	243	281	524	321	203	524	83,00
47	10.06.2012	243	255	498	321	177	498	83,00
48	11.06.2012	243	246	489	321	168	489	83,00
49	12.06.2012	243	224	467	321	146	467	83,00
50	13.06.2012	243	184	427	321	106	427	83,00
Средний		101	439	540	305	235	540	83,00
Максимальный		243	755	786	321	465	786	83,00
Минимальный		31,0	58,0	89,0	89,0	0,0	89,0	83,00

График расчетных режимов пропуска модельных половодий (по модели 2012 г.) обеспеченностью 3 % через сооружения Белопорожского гидроузла при работе водохранилища на отметке НПУ

Таблица расчетных режимов пропуска модельных половодий (по модели 2012 г.) обеспеченностью 0,5 % через сооружения Белопорожского гидроузла

Сутки	Дата	Приток, м?/с			Сброс, м?/с			Уровень верхнего бьефа
		Сброс Юшкозерского гидроузла	Боковой	Суммарный	Через агрегаты	Через водосброс	Суммарный
1	25.04.2012	31,0	65,9	96,9	89,0	0,0	89,0	83,00
2	26.04.2012	31,0	103	134	121	0,0	121	83,00
3	27.04.2012	31,0	129	160	144	0,0	144	83,00
4	28.04.2012	31,0	162	193	174	0,0	174	83,00
5	29.04.2012	31,0	278	309	275	0,0	275	83,00
6	30.04.2012	31,0	454	485	321	110	431	83,00
7	01.05.2012	31,0	553	584	321	197	518	83,00
8	02.05.2012	31,0	578	609	321	219	540	83,00
9	03.05.2012	31,0	588	619	321	228	549	83,00
10	04.05.2012	31,0	595	626	321	234	555	83,00
11	05.05.2012	31,0	589	620	321	229	550	83,00
12	06.05.2012	31,0	589	620	321	229	550	83,00
13	07.05.2012	31,0	608	639	321	246	567	83,00
14	08.05.2012	31,0	645	676	321	278	599	83,00
15	09.05.2012	31,0	658	689	321	290	611	83,00
16	10.05.2012	31,0	651	682	321	283	604	83,00
17	11.05.2012	31,0	684	715	321	312	633	83,00
18	12.05.2012	31,0	777	808	321	394	715	83,00
19	13.05.2012	31,0	851	882	321	459	780	83,00
20	14.05.2012	31,0	857	888	321	465	786	83,00
21	15.05.2012	31,0	852	883	321	460	781	83,00
22	16.05.2012	31,0	830	861	321	442	763	83,00
23	17.05.2012	31,0	811	842	321	425	746	83,00
24	18.05.2012	31,0	794	825	321	410	731	83,00
25	19.05.2012	31,0	769	800	321	387	708	83,00
26	20.05.2012	31,0	750	781	321	371	692	83,00
27	21.05.2012	31,0	717	748	321	342	663	83,00
28	22.05.2012	31,0	683	714	321	311	632	83,00
29	23.05.2012	148	660	808	321	292	613	83,00
30	24.05.2012	243	636	879	321	270	591	83,00
31	25.05.2012	243	582	825	321	223	544	83,00
32	26.05.2012	243	493	736	321	145	466	83,00
33	27.05.2012	431	447	878	321	104	425	83,00
34	28.05.2012	534	438	972	321	222	543	83,00
35	29.05.2012	604	435	1039	321	306	627	83,00
36	30.05.2012	631	427	1058	321	298	619	83,00
37	31.05.2012	540	372	912	321	250	571	83,00
38	01.06.2012	398	316	714	321	200	521	83,00
39	02.06.2012	255	307	562	321	193	514	83,00
40	03.06.2012	342	329	671	321	212	533	83,00
41	04.06.2012	400	327	727	321	210	531	83,00
42	05.06.2012	380	299	679	321	185	506	83,00
43	06.06.2012	404	279	683	321	168	489	83,00
44	07.06.2012	317	275	592	321	164	485	83,00
45	08.06.2012	243	304	547	321	190	511	83,00
46	09.06.2012	243	319	562	321	203	524	83,00
47	10.06.2012	314	289	603	321	177	498	83,00
48	11.06.2012	366	279	645	321	168	489	83,00
49	12.06.2012	244	254	498	321	146	467	83,00
50	13.06.2012	243	209	452	321	106	427	83,00
Средний		173	498	671	305	235	540	83,00
Максимальный		631	857	1058	321	465	786	83,00
Минимальный		31,0	65,9	96,9	89,0	0,0	89,0	83,00

График расчетных режимов пропуска модельных половодий (по модели 2012 г.) обеспеченностью 0,5 % через сооружения Белопорожского гидроузла при работе водохранилища на отметке НПУ

Таблица расчетных режимов пропуска модельных паводков (по модели 2012 г.) обеспеченностью 3 % через сооружения Белопорожского гидроузла

Сутки	Дата	Приток, м?/с			Сброс, м?/с			Уровень верхнего бьефа
		Сброс Юшкозерского гидроузла	Боковой	Суммарный	Через агрегаты	Через водосброс	Суммарный
1	03.08.2012	195	145	340	321	19,4	340	83,00
2	04.08.2012	221	155	376	321	55,2	376	83,00
3	05.08.2012	266	152	418	321	97,3	418	83,00
4	06.08.2012	364	171	535	321	214	535	83,00
5	07.08.2012	400	188	588	321	267	588	83,00
6	08.08.2012	436	266	702	321	381	702	83,00
7	09.08.2012	389	363	752	321	431	752	83,00
8	10.08.2012	343	382	725	321	404	725	83,00
9	11.08.2012	384	367	751	321	430	751	83,00
10	12.08.2012	384	360	744	321	423	744	83,00
11	13.08.2012	420	397	817	321	496	817	83,00
12	14.08.2012	451	408	859	321	538	859	83,00
13	15.08.2012	372	367	739	321	418	739	83,00
14	16.08.2012	362	318	680	321	359	680	83,00
15	17.08.2012	387	295	682	321	361	682	83,00
16	18.08.2012	240	288	528	321	207	528	83,00
17	19.08.2012	212	289	501	321	180	501	83,00
18	20.08.2012	273	293	566	321	245	566	83,00
19	21.08.2012	299	291	590	321	269	590	83,00
20	22.08.2012	218	277	495	321	174	495	83,00
21	23.08.2012	219	253	472	321	151	472	83,00
22	24.08.2012	324	249	573	321	252	573	83,00
23	25.08.2012	295	241	536	321	215	536	83,00
24	26.08.2012	249	225	474	321	153	474	83,00
25	27.08.2012	219	213	432	321	111	432	83,00
26	28.08.2012	243	198	441	321	120	441	83,00
27	29.08.2012	250	187	437	321	116	437	83,00
28	30.08.2012	175	180	355	321	34,0	355	83,00
29	31.08.2012	163	191	354	321	33,0	354	83,00
30	01.09.2012	173	200	373	321	52,0	373	83,00
31	02.09.2012	149	197	346	321	25,0	346	83,00
32	03.09.2012	111	190	301	321	0,0	321	83,00
33	04.09.2012	119	186	305	321	0,0	321	83,00
34	05.09.2012	200	183	383	321	62,0	383	83,00
35	06.09.2012	236	167	403	321	82,0	403	83,00
36	07.09.2012	229	154	383	321	62,0	383	83,00
37	08.09.2012	203	148	351	321	30,0	351	83,00
38	09.09.2012	169	145	314	321	0,0	321	83,00
39	10.09.2012	131	141	272	321	0,0	321	83,00
Средний		269	242	510	321	191	512	83,00
Максимальный		451	408	859	321	538	859	83,00
Минимальный		111	141	272	321	0,0	321	83,00

График расчетных режимов пропуска модельных паводков (по модели 2012 г.) обеспеченностью 3 % через сооружения Белопорожского гидроузла при работе водохранилища на отметке НПУ

Таблица расчетных режимов пропуска модельных паводков (по модели 2012 г.) обеспеченностью 0,5 % через сооружения Белопорожского гидроузла

Сутки	Дата	Приток, м?/с			Сброс, м?/с			Уровень верхнего бьефа
		Сброс Юшкозерского гидроузла	Боковой	Суммарный	Через агрегаты	Через водосброс	Суммарный
1	03.08.2012	226	181	407	321	86,0	407	83,00
2	04.08.2012	310	194	504	321	183	504	83,00
3	05.08.2012	380	191	571	321	250	571	83,00
4	06.08.2012	489	215	704	321	383	704	83,00
5	07.08.2012	537	236	773	321	452	773	83,00
6	08.08.2012	586	334	920	321	599	920	83,00
7	09.08.2012	522	455	977	321	656	977	83,00
8	10.08.2012	461	480	941	321	620	941	83,00
9	11.08.2012	516	460	976	321	655	976	83,00
10	12.08.2012	517	451	968	321	647	968	83,00
11	13.08.2012	564	498	1062	321	741	1062	83,00
12	14.08.2012	606	512	1118	321	797	1118	83,00
13	15.08.2012	500	460	960	321	639	960	83,00
14	16.08.2012	486	399	885	321	564	885	83,00
15	17.08.2012	519	370	889	321	568	889	83,00
16	18.08.2012	320	362	682	321	361	682	83,00
17	19.08.2012	255	363	618	321	297	618	83,00
18	20.08.2012	400	368	768	321	447	768	83,00
19	21.08.2012	402	366	768	321	447	768	83,00
20	22.08.2012	268	347	615	321	294	615	83,00
21	23.08.2012	296	318	614	321	293	614	83,00
22	24.08.2012	460	312	772	321	451	772	83,00
23	25.08.2012	396	302	698	321	377	698	83,00
24	26.08.2012	335	283	618	321	297	618	83,00
25	27.08.2012	268	268	536	321	215	536	83,00
26	28.08.2012	352	249	601	321	280	601	83,00
27	29.08.2012	336	234	570	321	249	570	83,00
28	30.08.2012	199	226	425	321	104	425	83,00
29	31.08.2012	204	240	444	321	123	444	83,00
30	01.09.2012	226	251	477	321	156	477	83,00
31	02.09.2012	197	247	444	321	123	444	83,00
32	03.09.2012	148	239	387	321	65,8	387	83,00
33	04.09.2012	160	233	393	321	71,8	393	83,00
34	05.09.2012	289	230	519	321	198	519	83,00
35	06.09.2012	354	210	564	321	243	564	83,00
36	07.09.2012	302	193	495	321	174	495	83,00
37	08.09.2012	246	186	432	321	111	432	83,00
38	09.09.2012	214	181	395	321	74,1	395	83,00
39	10.09.2012	170	176	346	321	25,5	346	83,00
Средний		359	303	662	321	341	662	83,00
Максимальный		606	512	1118	321	797	1118	83,00
Минимальный		148	176	346	321	25,5	346	83,00

График расчетных режимов пропуска модельных паводков (по модели 2012 г.) обеспеченностью 0,5 % через сооружения Белопорожского гидроузла при работе водохранилища на отметке НПУ

Приложение N 15
к Правилам использования
водных ресурсов Белопорожского
водохранилища, утвержденным
приказом Росводресурсов
от____________ 20__ N ________

Продольные профили с координатами расчетных кривых свободной поверхности водохранилищ на р. Кемь в верхнем и нижнем бьефах гидроузлов водохранилищ при прохождении максимальных расходов воды расчетных обеспеченностей

Приложение N 16
к Правилам использования
водных ресурсов Белопорожского водохранилища,
утвержденным приказом Росводресурсов
от____________ 20__ N ________

Рекомендуемый образец

Указания по ведению режимов работы Белопорожского водохранилища на р. Кемь

На бланке Невско-Ладожского БВУ	ООО "НГБП"
Дата, исходящий номер	Филиал АО "СО ЕЭС" Карельское РДУ
	Копия: Росводресурсы

С учетом рекомендаций Межведомственной рабочей группы по регулированию режимов работы ________________ (заседание от_____ N _____), складывающейся гидрологической и водохозяйственной обстановки, а также предложений водопользователей установить на период с __________по__________включительно следующие режимы работы гидроузла

(дата и время) (дата и время)

Белопорожского водохранилища с суммарными сбросами в нижний бьеф: _______________________________________________________________,

(указываются сбросные расходы или диапазоны сбросных расходов с уточнением

интервала их осреднения)

при следующих ограничениях: ____________________________________________.

(при необходимости указываются предельные отметки уровней воды в верхнем и нижнем бьефах гидроузла, минимальные суммарные сбросы, предельные интенсивности наполнения (сработки) водохранилища, другие ограничения)

Руководитель _______________ _________________________

(подпись) (фамилия, имя, отчество (при наличии)

Исполнитель

Телефон

-------------------------------------------

*(1) Зарегистрирован Минюстом России 4 мая 2011 г., регистрационный N 20655.

*(2) Пункт 23 Положения о единой государственной системе предупреждения и ликвидации чрезвычайных ситуаций, утвержденного постановлением Правительства Российской Федерации от 30 декабря 2003 г. N 794.
