Проект Приказа Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации "Об утверждении Требований к применению оборудования тактовой сетевой синхронизации" (подготовлен Минцифры России 30.04.2025)

Досье на проект

В соответствии с абзацем первым пункта 2 статьи 41 Федерального закона от 7 июля 2003 г. N 126-ФЗ "О связи", подпунктом 5.2.2 пункта 5 Положения о Министерстве цифрового развития, связи и массовых коммуникаций Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 2 июня 2008 г. N 418, пунктом 18 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 4 февраля 2022 г. N 113, абзацем вторым пункта 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 5 августа 2022 г. N 1387, приказываю:

1. Утвердить прилагаемые Требования к применению оборудования тактовой сетевой синхронизации.

2. Признать утратившим силу:

приказ Министерства информационных технологий и связи Российской Федерации от 7 декабря 2006 г. N 161 "Об утверждении Правил применения оборудования тактовой сетевой синхронизации" (зарегистрирован Минюстом России 21 декабря .2006 г., регистрационный N 8652);

пункт 16 Изменений, которые вносятся в приказы Министерства информационных технологий и связи Российской Федерации и приказы Министерства связи и массовых коммуникаций Российской Федерации, утвержденных приказом Министерства связи и массовых коммуникаций Российской Федерации от 23 апреля 2013 г. N 93 (зарегистрирован Минюстом России 14 июня 2013 г., регистрационный N 28788).

3. Настоящий приказ вступает в силу с 1 сентября 2025 года и действует до 1 сентября 2028 года.

Министр

М.И. Шадаев

Утверждены
приказом Министерства цифрового развития,
связи и массовых коммуникаций
Российской Федерации
от __________ N _______

ТРЕБОВАНИЯ
к применению оборудования тактовой сетевой синхронизации

1. Настоящие требования к применению оборудования тактовой сетевой синхронизации (далее - Требования) разработаны в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Требования устанавливают обязательные требования к функциональным характеристикам и параметрам оборудования, предназначенного для формирования, распределения, приема и восстановления, передачи и доставки сигналов тактовой (частотной) сетевой синхронизации и синхронизации шкал времени (далее - оборудование синхронизации) средств связи сети связи общего пользования, а также технологических сетей связи и сетей связи специального назначения в случае их присоединения к сети связи общего пользования.

3. Требования должны применяться к следующему оборудованию синхронизации:

1) первичный эталонный источник (далее - ПЭИ);

2) улучшенный первичный эталонный источник (далее - уПЭИ);

3) первичный эталонный генератор (далее - ПЭГ);

4) улучшенный первичный эталонный генератор (далее - уПЭГ);

5) вторичный задающий генератор (далее - ВЗГ);

6) местный задающий генератор (далее - МЗГ);

7) распределитель сигналов синхронизации (далее - РСС);

8) преобразователь сигналов синхронизации (далее - ПСС);

9) генератор сетевого элемента (далее - ГСЭ);

10) улучшенный генератор сетевого элемента (далее - уГСЭ);

11) первичный эталонный источник времени и частоты (далее - ПЭИВЧ);

12) улучшенный первичный эталонный источник времени и частоты (далее - уПЭИВЧ);

13) гроссмейстерские часы электросвязи PTP (далее - T-GM);

14) граничные часы электросвязи PTP (далее - T-BC, T-BC-А, T-BC-P);

15) прозрачные часы электросвязи PTP (далее - T-TC);

16) ведомые часы электросвязи PTP (далее - T-TSC, T-TSC-A, T-TSC-P);

17) система управления оборудованием синхронизации (далее - система управления).

4. Оборудование тактовой сетевой синхронизации в соответствии с пунктом 18 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 4 февраля 2022 г. N 113*(1), подлежит обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 5 августа 2022 г. N 1387*(2).

5. Требования к параметрам сигналов синхронизации приведены в приложении N 1 к Требованиям.

6. Требования к параметрам оборудования синхронизации приведены в приложении N 2 к Требованиям.

7. Требования к системе управления оборудованием синхронизации приведены в приложении N 3 к Требованиям.

8. Требования к оборудованию синхронизации в части применения источников электропитания приведены в приложении N 4 к Требованиях.

9. Оборудование сигнализации должно быть присоединено к системе сигнализации контроля неисправностей в электропитании сети связи.

10. Требования к параметрам оборудования синхронизации к климатическим и механическим воздействиям приведены в приложении N 5 к Требованиям.

11. При использовании в составе оборудования синхронизации приемника сигналов глобальной навигационной спутниковой системы ГЛОНАСС (далее - ГЛОНАСС) или приемника ГЛОНАСС/GPS в приоритетном порядке должен использоваться сигнал системы ГЛОНАСС*(3).

12. В Требованиях использованы термины, определения и сокращения согласно ГОСТ Р 71148-2023 "Требования по построению систем синхронизации сетей связи: сетей связи с коммутацией каналов, сетей связи с коммутацией пакетов"*(4).

Приложение N 1
к Требованиям к применению оборудования тактовой
сетевой синхронизации, утвержденных приказом
Министерства цифрового развития, связи и массовых
коммуникаций Российской Федерации
от __________ N _______

Требования к параметрам сигналов синхронизации

1. Оборудование синхронизации должно синхронизироваться от входных сигналов синхронизации 2048 кГц и (или) 2048 кбит/с, и (или) 10 МГц, и (или) 1PPS, и (или) входных сигналов синхронизации, выделенных из потоков STM-N и (или) Gigabit Ethernet (GE) с использованием технологии синхронного Ethernet (далее - SyncE).

2. Форма сигналов синхронизации 2048 кГц и 10 МГц, формируемых оборудованием синхронизации, должна соответствовать рисунку 1.

3. Параметры сигнала синхронизации 2048 кГц на выходе оборудования синхронизации, приведенные на рисунке 1, должны соответствовать следующим требованиям:

а) амплитуда импульса на симметричной нагрузке 120 Ом:

минимальная (В1) равна 1,0 В;

максимальная (В) равна 1,9 В;

б) амплитуда импульса на несимметричной нагрузке 75 Ом:

минимальная (В1) равна 0,75 В;

максимальная (В) равна 1,5 В;

в) период повторения импульсов синхронизации (далее - Т) соответствует среднему периоду сигналов синхронизации.

4. Параметры сигнала синхронизации 10 МГц на выходе оборудования синхронизации, приведенные на рисунке 1, должны соответствовать следующим требованиям:

а) амплитуда импульса на нагрузке 50 Ом:

минимальная (В1), равная 0,25 В;

максимальная (В), равная 2,5 В;

б) Т соответствует среднему периоду сигналов синхронизации.

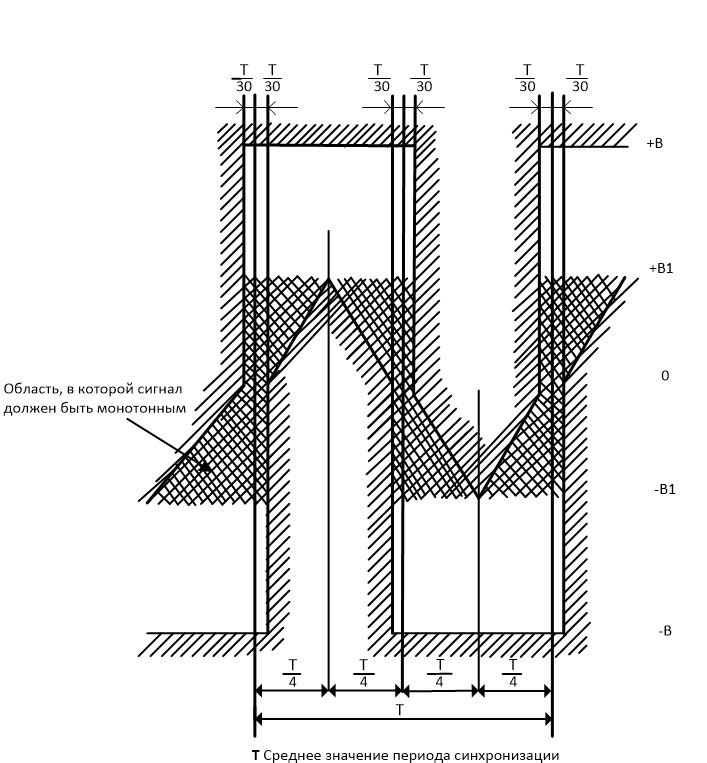

где, Т - среднее значение периода сигналов синхронизации.

Рисунок 1. Форма и амплитуда сигналов синхронизации 2048 кГц и 10 МГц

5. Оборудование синхронизации должно синхронизироваться от входных сигналов 2048 кбит/с, форма и значения амплитуды которых приведены на рисунке 2. Входные сигналы 2048 кбит/с, используемые для синхронизации, должны формироваться из импульсной последовательности, сформированной в коде HDB-3.

6. Выходные сигналы синхронизации 2048 кбит/с должны формироваться в коде НDВ-3. При этом форма и значения амплитуды импульсов в коде HDB-3 должны соответствовать рисунку 2.

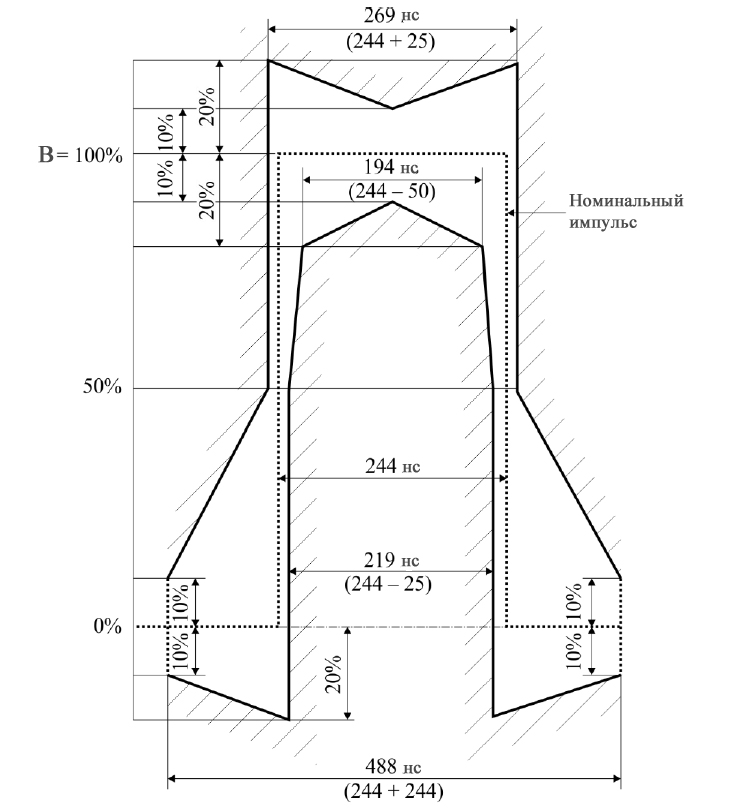

где, В - номинальная пиковая амплитуда импульса.

Рисунок 2. Форма и амплитуда сигнала синхронизации 2048 кбит/с

7. Сигналы синхронизации 2048 кбит/с на выходе оборудования синхронизации, состоящие из биполярных импульсов, форма и значения амплитуды которых приведены на рисунке 2, должны соответствовать следующим требованиям:

амплитуда импульса на симметричной нагрузке 120 Ом равна 3 В 20%;

амплитуда импульса на несимметричной нагрузке 75 Ом равна 2,37 В 20%;

амплитуда импульса не превышает 10% от номинальной амплитуды импульсов в интервале между импульсами;

соотношение амплитуд импульсов различной полярности в пределах 0,95 - 1,05.

8. Выходные сигналы синхронизации 2048 кбит/с должны быть структурированы по циклам и сверхциклам и содержать информацию об уровне качества источника сигнала синхронизации в виде сообщений SSM, сформированных в битах Sb5?Sb8 нулевого канального интервала второго цикла каждого сверхцикла.

9. Сигнал синхронизации 1PPS, формируемый оборудованием синхронизации, должен иметь форму прямоугольного импульса, параметры которого на несимметричной нагрузке 50 Ом должны соответствовать следующим требованиям:

а) длительность импульса - от 100 нс до 500 мс;

б) уровень логического нуля - от минус 0,3 В до 0,3 В;

в) уровень логической единицы - от 1,2 В до 5 В.

10. Сигнал синхронизации 1PPS, формируемый оборудованием синхронизации на интерфейсе 1PPS+ToD, должен иметь форму прямоугольного импульса, параметры которого на симметричной нагрузке 100 Ом должны соответствовать следующим требованиям:

а) длительность импульса - от 100 нс до 500 мс;

б) уровень логического нуля - менее минус 2 В;

в) уровень логической единицы - более 2 В.

11. Пределы дрожания фазы выходных сигналов синхронизации в диапазоне частот от 20 Гц до 100 кГц не должны превышать 0,05 тактового (единичного) интервала (периода колебаний) при времени измерения, равного 60 секундам.

12. Пределы блуждания фазы выходных сигналов синхронизации ПЭГ и ПЭИ, выраженные в значениях максимальной ошибки временного интервала (далее - МОВИ) и девиации временного интервала (далее - ДВИ) в установленных интервалах наблюдения , не должны превышать норм, приведенных в таблицах 1 и 2 соответственно:

Таблица 1

Предельно допустимая МОВИ, нс	ИНТЕРВАЛ НАБЛЮДЕНИЯ , С
25 + 0,275	0,1 < 1000
290 + 0,01	> 1000

Таблица 2

Предельно допустимая ДВИ, нс	ИНТЕРВАЛ НАБЛЮДЕНИЯ , С
3	0,1 < 100
0,03	100 < 1000
30	1000 < 10 000

13. Пределы блуждания фазы выходных сигналов синхронизации при синхронизации ВЗГ, МЗГ, ПСС, РСС, ГСЭ и уГСЭ от опорного источника сигнала синхронизации, выраженные в МОВИ и ДВИ для установленных интервалов наблюдения , не должно превышать норм, приведенных в таблицах 3 - 10 соответственно:

13.1. предельно допустимые МОВИ и ДВИ для ВЗГ и МЗГ при постоянной температуре окружающей среды ( 1 оС) согласно таблицам 3 и 4 соответственно;

Таблица 3

Предельно допустимая МОВИ, нс	ИНТЕРВАЛ НАБЛЮДЕНИЯ , С
24	0,1 < 9
8 0,5	9 < 400
160	400 < 10 000

Таблица 4

Предельно допустимая ДВИ, нс	ИНТЕРВАЛ НАБЛЮДЕНИЯ , С
3	0,1 < 25
0,12	25 < 100
12	100 < 10 000

13.2. предельно допустимые МОВИ и ДВИ для РСС и ПСС согласно таблицам 5 и 6 соответственно;

Таблица 5

Предельно допустимая МОВИ, нс	Интервал наблюдения , с
3	На всех интервалах

Таблица 6

Предельно допустимая ДВИ, нс	ИНТЕРВАЛ НАБЛЮДЕНИЯ , С
1	На всех интервалах

13.3. предельно допустимые МОВИ и ДВИ для ГСЭ сетевого элемента синхронной цифровой иерархии (далее - СЦИ) согласно таблицам 7 и 8 соответственно;

Таблица 7

Предельно допустимая МОВИ, нс	Интервал наблюдения , с
40	0,1 < ? 1
40 0,1	1 < 100
25,25 0,2	100 < 1000

Таблица 8

Предельно допустимая ДВИ, нс	ИНТЕРВАЛ НАБЛЮДЕНИЯ , С
3,2	0,1 < 25
0,64 0,5	25 < 100
0,64	100 < 1000

13.4. предельно допустимые МОВИ и ДВИ для уГСЭ согласно таблицам 9 и 10 соответственно.

Таблица 9

Предельно допустимая МОВИ, мкс	Интервал наблюдения , с
10 0.155	0,1 < 1
10 0.1	1 < 100
6.3 0.2	100 < 1000

Таблица 10

Предельно допустимая ДВИ, нс	ИНТЕРВАЛ НАБЛЮДЕНИЯ , С
0,64	0,1 < 25
0,128 0.5	25 < 100
1,28	100 < 1000

14. Предельно допустимая амплитуда от пика до пика (далее - размах) блужданий фазы сигнала синхронизации на входах ВЗГ и МЗГ в установленных диапазонах частот блужданий f должны соответствовать рисунку 3 и требованиям, приведенным в таблице 11.

Таблица 11

Предельно допустимый размах блужданий фазы сигнала синхронизации, мкс	Диапазон частот блужданий f, Гц
5	1210 -6 < f 3210 -5
0,0016·f -1	3210 -5 < f 810 -4
2	810 -4 < f 1610 -3
0,032·f -1	1610 -3 < f 4310 -3
0,75	4310 -3 < f 1,0

Рисунок 3. Предельно допустимый размах блужданий фазы сигнала синхронизации на входах ВЗГ и МЗГ

15. Максимальный размах дрейфа фазы синусоидальных сигналов синхронизации на входе синхронизации 2048 кГц, 2048 кбит/с или 10 МГц ВЗГ и МЗГ, выраженный в МОВИ и ДВИ для установленных интервалов наблюдения , при котором обеспечивается формирование сигналов синхронизации с параметрами, установленными в Требованиях, должен соответствовать нормам, приведенным в таблицах 12 и 13 соответственно.

Таблица 12

Предельно допустимая МОВИ, нс	Интервал наблюдения , с
750	0,1 < 7,5
100	7,5 < 20
2000	20 < 400
5	400 < 1000
5000	1000 < 10 000

Таблица 13

Предельно допустимая ДВИ, нс	Интервал наблюдения , с
34	0,1 < 20
1,7	20 < 100
170	100 < 1000
5,4· 0,5	1000 < 10 000

16. Пределы предельно допустимого блуждания фазы в выходных сигналах синхронизации уПЭГ и уПЭИ, выраженные в МОВИ и ДВИ, для установленных интервалов наблюдения при постоянной температуре окружающей среды ( 1 оС) не должны превышать норм, приведенных в таблицах 14 и 15 соответственно.

Таблица 14

Предельно допустимая МОВИ, нс	Интервал наблюдения , с
4	0,1 < 1
111,14·10 -3 +3,89	1 < 100
37,5·10 -6 +15	100 < 400 000
30	> 400 000
Примечание: для уПЭГ, уПЭИ и средства измерения, предназначенного для измерения параметров дрейфа фазы, должен использоваться один и тот же источник опорной частоты.

Таблица 15

Предельно допустимая ДВИ, нс	Интервал наблюдения , с
1	0,1 < 30 000
3.33333 ? 10-5	30 000 < 300 000
10	300 000 < 1 000 000
Примечание: для уПЭГ, уПЭИ и средства измерения, предназначенного для измерения параметров дрейфа фазы, должен использоваться один и тот же источник опорной частоты.

17. Предельно допустимый размах фазового дрожания сигнала синхронизации на выходе оптического интерфейса STM-N сетевого элемента (далее - СЭ) при отсутствии входного дрожания фазы в сигнале синхронизации или при его отсутствии на входе для интервала измерений, равного 60 секундам, должен соответствовать требованиям, приведенным в таблице 16.

Таблица 16

Интерфейс	Диапазон частот используемого для измерений фильтра	Предельно допустимый размах дрожания фазы, ЕИ
STM-1 *	от 500 Гц до 1,30·МГц	0,50
	от 65 кГц до 1,30·МГц	0,10
STM-4 **	от 1000 Гц до 5·МГц	0,50
	от 250 кГц до 5·МГц	0,10
STM-16 ** *	от 5000 Гц до 20·МГц	0,50
	от 1 МГц до 20·МГц	0,10
STM-64 ** **	от 20 кГц до 80·МГц	0,50
	от 4 МГц до 80·МГц	0,10
* 1 ЕИ = 6,43 нс ** 1 ЕИ = 1,61 нс *** 1 ЕИ = 0,40 нс * ** * 1 ЕИ = 1,10 нс

18. Предельно допустимые блуждания фазы сигнала синхронизации на выходе синхросигнала 2048 кГц или 10 МГц ГСЭ, выраженные в МОВИ, в режиме захвата сигнала от опорного источника сигнала синхронизации при постоянной температуре окружающей среды ( 1 оС) не должны превышать пределов, приведенных в таблице 17.

Таблица 17

Предельно допустимая МОВИ, нс	Интервал наблюдения , с
40	0,1 < ? 1
40 0,1	1 < ? 100
25,25 0,2	100 < ? 1000

19. Увеличение МОВИ сигналов синхронизации на выходе ГСЭ вследствие влияния изменений температуры окружающей среды в соответствии с требованиями приложения N 5 Требований, не должно превышать пределов, приведенных в таблице 18.

Таблица 18

Предельно допустимая МОВИ, нс	Интервал наблюдения , с
0,5	0,1 < ? 100
50	> 100

20. Предельно допустимые блуждания фазы сигнала синхронизации на выходе сигналов синхронизации 2048 кГц, 2048 кбит/с или 10 МГц ГСЭ, выраженные в ДВИ, в режиме захвата сигнала от опорного источника сигнала синхронизации при постоянной температуре окружающей среды ( 1 оС) не должны превышать пределов, приведенных в таблице 19.

Таблица 19

Предельно допустимая ДВИ, нс	Интервал наблюдения , с
3,2	0,1 < ? 25
0,64 0,5	25 < ? 100
6,4	100 < ? 1 000

21. Максимальный размах дрожания фазы сигнала синхронизации на выходе интерфейсов 1GE и 10 GE сетевого элемента с технологией SyncE при отсутствии дрожания фазы во входном сигнале синхронизации или при его отсутствии на входе для интервала измерений, равного 60 секундам, не должен превышать пределов, приведенных в таблице 20.

Таблица 20

Интерфейс	Диапазон частот использования фильтра для измерений	Максимальный размах дрожания фазы, ЕИ
1G *	от 2,5 кГц до 10 МГц	0,50
10G **	от 20 кГц до 80 МГц	0,50
* 1G: 1000BASE-KX, -SX, -LX; 1G: 1ЕИ = 0,8 нс; 10G (10GBASE-SR/LR/ER, -LRM): 1ЕИ = 96,97 пс; 10G (10GBASE- SW/LW/EW): 1ЕИ = 100,47 пс. **10G: 10GBASE-SR/LR/ER, 10GBASE-LRM, 10GBASE -SW/LW/EW; 1G: 1ЕИ = 0,8 нс; 10G (10GBASE-SR/LR/ER, -LRM): 1ЕИ = 96,97 пс; 10G (10GBASE- SW/LW/EW): 1ЕИ = 100,47 пс.

22. Максимальный размах дрейфа фазы синусоидальных сигналов синхронизации 2048 кГц, 2048 кбит/с или 10 МГц на входе ГСЭ, при котором обеспечивается формирование сигналов синхронизации с параметрами, установленными в Требованиях, должен соответствовать рисунку 4 и нормам, приведенным в таблице 21.

Таблица 21

Максимальный размах синусоидальных дрожаний фазы, мкс			Частота f
А 1	А 2	А 3	f 4(мГц)	f 3(мГц)	f 2(мГц)	f 1(Гц)	f 0(Гц)
0,25	2	5	0,32	0,8	16	0,13	10

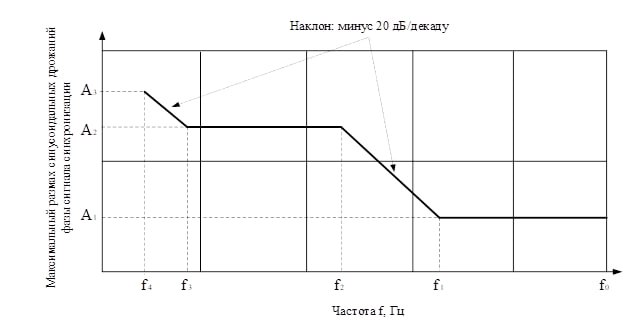

Рисунок 4. Максимальный размах синусоидальных дрожаний фазы сигнала синхронизации на входе ГСЭ SyncE

23. Максимальный размах дрожаний фазы сигнала синхронизации на входе интерфейса 1G СЭ SyncE, при котором обеспечивается формирование сигналов синхронизации с параметрами, установленными в Требованиях, должен соответствовать нормам, приведенным в таблице 22.

Таблица 22

Диапазон частот f, Гц	Максимальная размах дрожаний фазы на входе интерфейса 1G, ЕИ
от 10 до 12,1 включительно	312,5
от 12,1 до 2500 включительно	3750·f -1
от 2500 до 50 000 включительно	1,5

24. Максимальный размах дрожаний фазы сигнала синхронизации на входе интерфейса 10G СЭ SyncE, при котором обеспечивается формирование сигналов синхронизации с параметрами, установленными в Требованиях, должен соответствовать нормам, приведенным в таблице 23.

Таблица 23

Частота f, Гц	Максимальная размах дрожаний фазы на входе интерфейса 10G, ЕИ
от 10 до 12,1 включительно	2488
от 12,1 до 20 000 включительно	30 000·f -1
от 20 000 до 40 000 включительно	1,5

25. Максимальная ошибка времени (далее - ОВ) на выходных интерфейсах 1PPS, ПЭИВЧ и уПЭИВЧ по отношению к шкале времени в опорном сигнале синхронизации, не должна превышать пределов, приведенных в таблице 24.

Таблица 24

Класс ПЭИВЧ	ОВ по отношению к шкале времени, сформированной в опорном сигнале синхронизации, нс
ПЭИВЧ класса А	±100
ПЭИВЧ класса B	±40
уПЭИВЧ	±30
Примечание:	1. Измерения ОВ должны выполняться с использованием фильтра нижних частот скользящего среднего значения для 100 последовательных отсчётов ОВ. 2. Данные параметры не учитывают погрешности средств измерений и погрешности формирования шкалы времени в опорном сигнале синхронизации.

26. Предельно допустимые блуждания фазы сигнала синхронизации на выходе ПЭИВЧ класса А, выраженные в МОВИ и ДВИ, не должны превышать пределов, приведенных в таблицах 25 и 26 соответственно.

Таблица 25

Предельно допустимая МОВИ, нс	Интервал наблюдения ?, с
0,275 ? ? + 25	0,1 < ? ? 273
100	? > 273
Примечание: для ПЭИВЧ и средства измерения, предназначенного для измерения параметров дрейфа фазы, должен использоваться один и тот же источник опорного сигнала синхронизации.

Таблица 26

Предельно допустимая ДВИ, нс	Интервал наблюдения ?, с
3	0,1 < ? ? 100
0,03 ?	100 < ? ? 1000
30	1000 < ? < 10 000
Примечание: для ПЭИВЧ и средства измерения, предназначенного для измерения параметров дрейфа фазы, должен использоваться один и тот же источник опорного сигнала синхронизации.

27. Предельно допустимые блуждания фазы сигнала синхронизации выходе ПЭИВЧ класса В, выраженные в МОВИ и ДВИ, не должны превышать пределов, приведенных в таблицах 27 и 28 соответственно.

Таблица 27

Предельно допустимая МОВИ, нс	Интервал наблюдения ?, с
0,275 ? + 0,025	0,1 < ? ? 54,5
0,04	? > 54,5
Примечание: для ПЭИВЧ и средства измерения, предназначенного для измерения параметров дрейфа фазы, должен использоваться один и тот же источник опорного сигнала синхронизации.

Таблица 28

Предельно допустимая ДВИ, нс	Интервал наблюдения ?, с
1	0,1 < ? ? 100
0,01 ?	100 < ? ? 500
5	500 < ? < 100 000
Примечание: для ПЭИВЧ и средства измерения, предназначенного для измерения параметров дрейфа фазы, должен использоваться один и тот же источник опорного сигнала синхронизации.

28. Предельно допустимые блуждания фазы сигнала синхронизации на выходе уПЭИВЧ, выраженные в МОВИ и ДВИ, не должны превышать пределов, приведенных в таблицах 29 и 30 соответственно.

Таблица 29

Предельно допустимая МОВИ, нс	Интервал наблюдения ?, с
4	0,1 < ? ? 1
0,11114 ? ? + 3,89	1 < ? ? 100
0,0375 ? 10-3 ? + 15	100 < ? ? 400 000
30	? > 400 000
Примечание: для ПЭИВЧ и измерителя дрейфа фазы должен использоваться один и тот же источник опорного сигнала синхронизации.

Таблица 30

Предельно допустимая ДВИ, нс	Интервал наблюдения ?, с
1	0,1 < ? ? 30 000
3,33333 ? 10-5 ?	30 000 < ? ? 300 000
10	300 000 < ? < 1 000 000
Примечание: для ПЭИВЧ и измерителя дрейфа фазы должен использоваться один и тот же источник опорного сигнала синхронизации.

29. Параметры сигналов синхронизации, формируемые T-BC и T-TSC в сетях связи с полной сетевой поддержкой протокола PTP, в процессе их измерений на интерфейсах 1PPS и в протоколе PTP при постоянной температуре окружающей среды ( 1 оС) без учёта погрешности средства измерений должны соответствовать следующим требованиям к:

а) максимальной абсолютной ошибке времени (МАОВ) (max¦TE¦) (далее - МАОВ (max¦TE¦) для T-BC и T-TSC классов A, B и С, приведенной в таблице 31;

Таблица 31

Класс T-BC и T-TSC	МАОВ (max¦TE¦), нс
Класс А	100
Класс B	70
Класс С	30

б) МАОВ (max¦TEL¦) при применении низкочастотного фильтра 0,1 Гц для T-BC и T-TSC классов D, приведенной в таблице 32;

Таблица 32

Класс T-BC и T-TSC	МАОВ (max¦TEL¦) при применении низкочастотного фильтра 0,1 Гц, нс
Класс D	5

в) предельно допустимой постоянной ошибке времени (далее - cTE) с временем усреднения не менее 1000 секунд для T-BC и T-TSC классов A, B и С, приведенной в таблице 33;

Таблица 33

Класс T-BC и T-TSC	Предельно допустимая cTE, нс
Класс А	±50
Класс B	±20
Класс С	±10

г) предельно допустимой динамической ошибке времени при применении низкочастотного фильтра 0,1 Гц (далее - dTEL), выраженной в МОВИ и ДВИ для T-BC и T-TSC классов A, B и С, приведенной в таблицах 34 и 35 соответственно.

Таблица 34

Класс T-BC и T-TSC	Предельно допустимая МОВИ для dTE L, нс	Интервал наблюдения ?, с
Класс А	40	m* ? ? ? 1000
Класс B	40	m ? ? ? 1000
Класс С	10	m ? ? < 1000
* величина m равна обратной величине числа пакетов, передаваемых в секунду или 1 с для интерфейса 1PPS

Таблица 35

Класс T-BC и T-TSC	Предельно допустимая ДВИ для dTE L, нс	Интервал наблюдения ?, с
Класс А	4	m* ? ? ? 1000
Класс B	4	m ? ? ? 1000
Класс С	2	m ? ? < 1000
* величина m равна обратной величине числа пакетов, передаваемых в секунду, или 1 с для интерфейса 1PPS.

30. Параметры сигналов синхронизации, формируемые T-BC-P, T-TSC-P, T-BC-A и T-TSC-A в сетях связи с частичной сетевой поддержкой протокола PTP в процессе их измерений на интерфейсах 1PPS и в протоколе PTP при постоянной температуре окружающей среды ( 1 оС) без учёта погрешности средства измерений должны соответствовать следующим требованиям к:

а) предельно допустимой cTE с временем усреднения не менее 1000 секунд для T-BC-P, T-TSC-P, T-BC-A, T-TSC-A классов A и B, приведенной в таблице 36;

Таблица 36

Класс T-BC-P, T-TSC-P, T-BC-A, T-TSC-A	Предельно допустимая cTE, нс
Класс А	±50
Класс B	±20

б) предельно допустимому размаху dTEL для T-BC-A и T-TSC-A равному 50 нс;

в) предельно допустимому размаху dTEL для T-BC-P и T-TSC-P равному 200 нс.

31. Предельно допустимая МАОВ (max¦TE¦) без учёта погрешности средства измерений при передаче параметров шкалы времени T-TC в сообщениях протокола PTP на интерфейсах 1GbE, 10GbE, 25GbE, 40GbE и 100GbE не должна превышать пределов, приведенных в таблице 37.

Таблица 37

Класс T-TC	Предельно допустимая МОАВ, нс
Класс А	100
Класс B	70

32. Предельно допустимая cTE без учёта погрешности средства измерений при времени усреднения не менее 1000 секунд при передаче параметров шкалы времени T-TC в сообщениях протокола PTP на интерфейсах 1GbE, 10GbE, 25GbE, 40GbE и 100GbE при постоянной температуре окружающей среды ( 1 оС) не должна превышать пределов, приведенных в таблице 38.

Таблица 38

Класс T-TC	Предельно допустимая cTE, нс
Класс А	±50
Класс B	±20
Класс С	±10

33. Динамическая ошибка времени (далее - dTEL), выраженная в МОВИ, при применении низкочастотного фильтра 0,1 Гц при передаче параметров шкалы времени T-TC в сообщениях PTP на интерфейсах 1GbE, 10GbE, 25GbE, 40GbE и 100GbE при постоянной температуре окружающей среды ( 1 оС) не должна превышать пределов, приведенных в таблице 39.

Таблица 39

Класс T-TC	МОВИ* dTEL, нс	Интервал наблюдения ?, с
Класс А	40	m* ? ? ? 1000
Класс B	40	m ? ? ? 1000
Класс C	10	m ? ? < 1000
* величина m равна обратной величине числа пакетов, передаваемых в секунду, или 1 с для интерфейса 1PPS.

34. Параметры ПЭИВЧ, уПЭИВЧ и T-BC, используемых для выполнения функций ПЭИ, ВЗГ и МЗГ оборудования тактовой сетевой синхронизации СЦИ, должны соответствовать требованиям, приведенным в пунктах 1 - 16 настоящего приложения.

35. Параметры ПЭИВЧ, в состав которого входят T-GM, должны соответствовать требованиям к параметрам ПЭИВЧ.

36. Параметры уПЭИВЧ, в состав которого входят T-GM, должны соответствовать требованиям к параметрам уПЭИВЧ.

37. Параметры сигналов синхронизации на выходе ПЭИВЧ, уПЭИВЧ, T-ВС и T-TSC должны измеряться на стыках сигналов синхронизации 2048 кГц, 2048 кбит/с, 10 МГц, 1PPS, 1PPS+ToD и интерфейсах 1GbE, 10GbE, 25GbE, 40GbE и 100GbE.

Приложение N 2
к Требованиям к применению оборудования тактовой
сетевой синхронизации, утвержденных приказом
Министерства цифрового развития, связи
и массовых коммуникаций Российской Федерации
от __________ N _______

Требования к параметрам оборудования синхронизации

1. Параметры блужданий фазы сигналов синхронизации на выходах ВЗГ и МЗГ при синхронизации ВЗГ и МЗГ от внешних опорных сигналов синхронизации для установленных диапазонов частот блужданий f должны быть в пределах, приведенных в пункте 13.1 приложения N 1 Требований.

2. Параметры выходных сигналов 2048 кбит/с ПСС не должны зависеть от наличия блужданий фазы во входном сигнале 2048 кбит/с, не превышающих 10 мкс на интервале времени от 10 с до 100 с.

3. Точность установки номинального значения частоты выходных сигналов синхронизации при отсутствии внешнего сигнала синхронизации (в автономном режиме функционирования оборудования) должна соответствовать следующим требованиям для:

а) ПЭИ и ПЭГ относительное отклонение частоты от номинального значения должно составлять не более 1·10 -11 на интервале времени, равном семи суткам;

б) уПЭИи уПЭГ относительное отклонение частоты от номинального значения должно составлять не более 1·10 -12 на интервале времени, равном семи суткам;

в) ГСЭи уГСЭ относительное отклонение частоты от номинального значения должно составлять не более 4,6·10 -6.

4. Относительное отклонение частоты оборудования синхронизации ВЗГ и МЗГ в режиме запоминания не должны превышать значений на интервале времени в течении 24 часов, и не должны превышать следующих номиналов для:

ВЗГ - не более 2·10 -10;

МЗГ - не более 1·10 -9.

5. Ошибка временного интервала (далее - ОВИ) выходного синхросигнала ВЗГ и МЗГ при переключении оборудования синхронизации в режим запоминания (удержания) частоты не должна превышать значений в соответствии с неравенством:

|?х(S)| ? (a1+ a2)S+0,5bS2+c,

где: ?х(S) - ОВИ, нс;

S - время нахождения в режиме запоминания (удержания) частоты;

a1 - начальное смещение частоты в условиях постоянной температуры окружающей среды ( 1 0С), нс/с;

a2 - учитывает температурные изменения окружающей среды после перехода ВЗГ или МЗГ в режим запоминания частоты, нс/с.

При постоянной температуре окружающей среды (±1 0С) не должно учитываться (a2=0), нс/с;

b - учитывает среднее значение дрейфа частоты за счёт старения компонентов ВЗГ и МЗГ, нс/с2;

с - скачок фазы, который может возникнуть при переключении ВЗГ и МЗГ в режим запоминания, нс;

для ВЗГ: a1 = 0,5 нс/с; a2 = 2 нс/с; b = 2,3·10 -6нс/с2; c = 60 нс.

для МЗГ: a1 = 1 нс/с; a2 = 10 нс/с; b = 1,16·10 -5нс/с2; c = 60 нс.

Измерение характеристики ОВИ для ВЗГ и МЗГ в режиме удержания частоты в случае потери внешнего сигнала синхронизации должно производиться на интервале времени измерений S, равном не менее 24 часов.

6. Полоса захвата сигнала синхронизации для оборудования синхронизации должна быть в пределах для:

ВЗГ - не менее 1·10 -8;

МЗГ - не менее 1·10 -7;

ГСЭ - не менее 4,6·10 -6.

7. При переключении ВЗГ, МЗГ, РСС и ПСС на резервный комплект оборудования синхронизации в выходном сигнале синхронизации не должны возникать скачки фазы, превышающие установленные пределы МОВИ для:

1) ВЗГ и МЗГ:

а) не более 60 нс на интервале времени, равном 0,001 с;

б) 120 нс на интервале времени, равном 0,001 < 4 с;

в) 240 нс на интервале времени, равном > 4 с;

2) РСС и ПСС - 240 нс на интервале времени, равном 0,1 < 2,5 с.

8. При переключении ВЗГ, МЗГ, РСС и ПСС на резервный входной сигнал синхронизации в выходном сигнале синхронизации не должны возникать скачки фазы, превышающие установленные пределы МОВИ для следующих интервалов времени, относящиеся к:

1) ВЗГ и МЗГ:

а) не более 120 нс на интервале времени, равном 0,016 с;

б) 120 + 0,5 нс на интервале времени, равном 0,016 < 240 с;

в) 240 нс на интервале времени, равном 240< ? 1000 с;

2) РСС и ПСС - 240 нс на интервале времени, равном 0,1 < 2,5 с.

9. Переключения между источниками сигналов синхронизации, входящими в состав в ПЭГ и уПЭГ, не должны приводить к скачкам фазы в формируемых ПЭГ и уПЭГ выходных сигналах синхронизации более чем на период времени, равный 61 нс (1/8 ЕИ).

10. Передаточные характеристики для входного дрейфа фазы ВЗГ и МЗГ должны соответствовать характеристике фильтра нижних частот первого порядка с частотой среза, равной:

3 мГц для ВЗГ;

20 мГц для МЗГ.

При этом усиление фазовых шумов в диапазоне пропускания системы подстройки частоты не должно превышать 0,2 дБ (2,3%).

11. Передаточная характеристика ГСЭ должна соответствовать параметрам фильтра нижних частот с частотой среза от 1 Гц до 10 Гц.

При этом усиление фазовых шумов в диапазоне пропускания системы подстройки частоты не должен превышать 0,2 дБ (2,3%).

12. Параметры дрейфа фазы в выходном сигнале синхронизации ГСЭ, возникающие при переключении оборудования синхронизации на работу от резервного входного сигнала синхронизации, не должны превышать 1 мкс в течение периода времени, не превышающего 15 секунд.

В указанный период времени допускается наличие двух скачков фазы, каждый из которых не должен превышать 120 нс, при временном сдвиге частоты на величину, не превышающей 7,5·10 -6.

При этом параметры сдвига частоты в иные периоды переходного процесса не должны превышать 5·10 -8.

13. Параметры ГСЭ должны соответствовать следующим требованиям:

а) начальное относительное отклонение частоты в момент перехода в режим удержания - не более 5·10 -8;

б) относительное отклонение частоты в результате влияния изменений номиналов температуры окружающей среды - не более 2·10 -6;

в) относительное отклонение частоты за сутки - не более 1·10 -8;

14. При функционировании ПЭИВЧ в режиме хранения параметров шкалы времени суточный дрейф фазы сигналов синхронизации и сигналов шкалы времени по абсолютной величине не должен превышать пределов, установленных для ВЗГ в пункте 5 настоящего приложения.

15. При функционировании уПЭИВЧ в режиме хранения параметров шкалы времени дрейф фазы сигналов шкалы времени по абсолютной величине не должен превышать 100 нс в течение интервала времени, равного 14 суткам.

16. ПЭИВЧ в синхронном режиме функционирования должен формировать сигналы синхронизации, которые не должны отличаться от шкалы времени в опорном сигнале синхронизации на его входе более чем на 100 нс для ПЭИВЧ класса А и не более чем на 40 нс для ПЭИВЧ класса B.

17. уПЭИВЧ в синхронном режиме функционирования должен формировать сигналы синхронизации, которые не должны отличаться от шкалы времени в опорном сигнале синхронизации на его входе более чем на 30 нс.

18. cTE синхронизации фаз между входными и выходными сигналами синхронизации, формируемыми T-BC T-TSC, по абсолютной величине не должна превышать:

50 нс для оборудования класса А;

20 нс для оборудования класса B;

10 нс для оборудования класса С.

19. cTE синхронизации фаз между входными и выходными сигналами синхронизации, формируемыми T-BC-A, T-BC-P, T-TSC-A и T-TSC-P, по абсолютной величине не должна превышать:

50 нс для оборудования класса А;

20 нс для оборудования класса B.

20. Параметры ПЭИВЧ и уПЭИВЧ, используемых для выполнения функций ПЭИ, ВЗГ и МЗГ оборудования тактовой сетевой синхронизации соответственно, должны соответствовать требованиям, приведенным в пунктах 1 - 9 настоящего приложения.

21. Параметры ПЭИВЧ, в состав которого входят T-GM, должны соответствовать требованиям к параметрам ПЭИВЧ.

22. Параметры уПЭИВЧ, в состав которого входят T-GM, должны соответствовать требованиям к параметрам уПЭИВЧ.

Приложение N 3
к Требованиям к применению оборудования тактовой
сетевой синхронизации, утвержденных приказом
Министерства цифрового развития, связи
и массовых коммуникаций Российской Федерации
от __________ N _______

Требования к системе управления оборудованием синхронизации

1. Система управления должна обеспечивать выполнение функций контроля управления в следующих областях:

а) мониторинг и анализ неисправностей в функционировании оборудования синхронизации;

б) контроль и управление качеством сигналов синхронизации;

в) управление конфигурацией оборудования синхронизации;

г) обеспечение безопасности функционирования оборудования синхронизации.

2. В области мониторинга и анализа неисправностей в функционировании оборудования синхронизации система управления должна обеспечивать выполнение следующих функций:

а) обнаружение, идентификация и локализация неисправностей;

б) индикация отсутствия входного сигнала синхронизации или отклонения его параметров от заданных норм;

в) ведение электронного журнала регистрации событий, включающего следующую информацию: источник события (блок, модуль, вход сигнала синхронизации и ввод электропитания), тип события, степень влияния дестабилизирующего события (воздействия) на функционирование оборудования (критичность), дата и время его возникновения.

3. В области управления качеством сигналов синхронизации система управления должна обеспечивать выполнение следующих функций:

а) измерение (контроль) параметров входных сигналов и сравнение их с заданными критериями качества (масками);

б) хранение результатов измерений (контроля) в электронном виде продолжительностью не менее 30 дней;

в) вывод результатов измерений (контроля);

г) анализ результатов измерений (контроля).

4. В области управления конфигурацией оборудования синхронизации система управления должна обеспечивать выполнение следующих функций:

1). Для входных сигналов синхронизации:

а) выбор источника входного сигнала синхронизации;

б) определение приоритетов для различных источников входных сигналов синхронизации;

в) идентификация типа входного сигнала синхронизации;

г) определение критериев качества (масок) для входного сигнала синхронизации.

2). Для выходных сигналов синхронизации:

а) реализация резервирования выходного сигнала;

б) активация или деактивация выходного сигнала;

в) поддержание уровня качества формируемого сигнала синхронизации 2048 кбит/с.

3). Функции управления:

а) активация или деактивация порта локального управления;

б) определение скорости передачи данных для последовательного порта (в случае использования последовательного порта для целей управления).

5. В области обеспечения безопасности функционирования оборудования синхронизации система управления должна выполнять следующие функции:

а) реализация механизмов аутентификации пользователей в системе управления посредством установки паролей и идентификационных данных;

б) документирование и архивирование информации о действиях пользователей в системе управления, выполняемых в рамках управления оборудованием синхронизации, осуществляемых техническими средствами системы управления в цифровом формате посредством ведения электронных журналов в режиме реального времени. Доступ к таким данным предоставляется исключительно для просмотра;

в) обеспечение долгосрочного хранения электронных журналов действий пользователей в системе управления продолжительностью не менее 180 календарных дней.

6. Управление функционированием оборудования синхронизации должно осуществляться с помощью терминала, подключаемого к оборудованию синхронизации посредством одного или нескольких интерфейсов: Ethernet, USB, RS-232 или RS-485.

7. Оборудование синхронизации должно обеспечивать непрерывный режим функционирования системы управления в течение 24 часов.

8. Система управления должна быть оснащена соответствующими средствами измерений, средствами контроля, диагностики и восстановления установленных параметров функционирования в случае отказов и сбоев оборудования синхронизации.

Приложение N 4
к Требованиям к применению оборудования тактовой
сетевой синхронизации, утвержденных приказом
Министерства цифрового развития, связи
и массовых коммуникаций Российской Федерации
от __________ N _______

Требования к оборудованию синхронизации в части применения источников электропитания

1. Оборудование синхронизации должно сохранять параметры функционирования и характеристики, установленные в Требованиях, при применении источников электропитания с учетом их номиналов напряжения, указанных в таблице 1, в пределах допустимых отклонений параметров напряжения и допустимых норм к уровням помех источников электропитания постоянного тока и переменного тока, включая допустимые нормы к уровням напряжения помех, создаваемых оборудованием синхронизации в цепи источника электропитания, регламентированных в таблицах 2 - 5 соответственно.

Таблица 1. Источники электропитания и их номиналы напряжения

Источники электропитания	Номинальное напряжение, В
Источник постоянного тока с заземленным положительным полюсом	24 или 48, или 60
Источник переменного тока	220

Таблица 2. Пределы допустимых отклонений параметров напряжения источников электропитания постоянного тока

Номинальное напряжение, В	Допустимые отклонения напряжения, В
24	от 20,4 до 28,0
48	от 40,5 до 57,0
60	от 48,0 до 72,0
Примечание: в случае падения напряжения источника электропитания ниже допустимого уровня, после восстановления номиналов напряжения оборудование синхронизации должно автоматически возвращаться к параметрам, установленным в Требованиях.

Таблица 3. Допустимые нормы к уровням помех источников электропитания постоянного тока

Вид помехи	Значение
Допустимое отклонение напряжения от номинального значения, %: 1) длительностью 50, мс 2) длительностью 5, мс	минус 20 40
Пульсации напряжения гармонических составляющих, мВ эфф: 1) в диапазоне до 300 Гц 2) в диапазоне выше 300 Гц до 150 кГц	50 7

Таблица 4. Допустимые нормы к уровням напряжения помех, создаваемых оборудованием синхронизации в цепи источника электропитания

Вид помехи	Значение, мВ эфф
Суммарные помехи в диапазоне от 25 Гц до 150 кГц,	50
Селективные помехи в диапазоне от 300 Гц до150 кГц	7
Взвешенное (псофометрическое) значение помех	2

Таблица 5. Пределы допустимых отклонений параметров источников электропитания переменного тока

Параметр	Допустимые отклонения напряжения,
1. Допустимые отклонения напряжения сети переменного тока, В	от 187 до 242
2. Допустимая частота переменного тока, Гц	от 47,5 до 52,5
3. Допустимый коэффициент нелинейных искажений напряжения, %	10
4. Допустимое отклонение напряжения от номинального значения, %: а) длительностью до 1,3 с б) длительностью до 3 с	80 ± 40
5. Допустимое отклонение импульсного напряжения: длительность фронта/длительность импульса - 1/50 мкс, В	2000
Примечание:	1) после отклонения напряжений по пунктам 4 и 5 оборудование синхронизации должно автоматически возвращаться к параметрам, установленным в Требованиях. 2) в случае падения напряжения источника электропитания ниже допустимого уровня, после восстановления номиналов напряжения оборудование синхронизации должно автоматически возвращаться к параметрам, установленным в Требованиях.

Приложение N 5
к Требованиям к применению оборудования тактовой
сетевой синхронизации, утвержденных приказом
Министерства цифрового развития, связи
и массовых коммуникаций Российской Федерации
от __________ N _______

Требования к параметрам оборудования синхронизации к климатическим и механическим воздействиям

1. Оборудование синхронизации должно устанавливаться в отапливаемых помещениях и соответствовать параметрам, установленным в Требованиях, при температуре окружающей среды от 5 оС до 40 оС.

2. Оборудование синхронизации должно соответствовать параметрам, установленным в Требованиях, при воздействии повышенной влажности до 80% при температуре окружающей среды, равной 25 оС.

3. Оборудование синхронизации не должно содержать узлы и конструктивные элементы с механическим резонансом в диапазоне частот (5 - 25) Гц.

Приложение N 6
к Требованиям к применению оборудования тактовой
сетевой синхронизации, утвержденных приказом
Министерства цифрового развития, связи
и массовых коммуникаций Российской Федерации
от __________ N _______

Справочное

Список используемых сокращений

1. ВЗГ - вторичный задающий генератор [Stand-alone synchronization equipment - SASE или Synchronization Supply Unit-transit - SSU-T].

2. ГЛОНАСС - глобальная навигационная спутниковая система.

3. ГСЭ - генератор сетевого элемента [SDH Equipment Clock - SEC].

4. ГСЭ SyncE - генератор сетевого элемента [Ethernet Equipment Clock - EEC].

5. ДВИ - девиация временного интервала [Time Deviation - TDEV] - параметр блуждания фазы сигнала синхронизации.

6. ЕИ - единичный интервал.

7. МАОВ - максимальная абсолютная ошибка времени.

8. МЗГ - местный задающий генератор [Synchronization Supply Unit Local - SSU-L].

9. МОВИ - максимальная ошибка временного интервала [Maximum Time Interval Error - MTIE].

10. ОВИ - ошибка временного интервала [TIE - Time Interval Error].

11. ПСС - преобразователь сигналов синхронизации [Retimer].

12. ПЭГ - первичный эталонный генератор [Primary Reference Clock - PRC].

13. ПЭИ - первичный эталонный источник [Primary Reference Source - PRS].

14. ПЭИВЧ - первичный эталонный источник времени и частоты.

15. РСС - распределитель сигналов синхронизации [Synchronization Distribution Unit - SDU].

16. Синхронный Ethernet [Ethernet physical layer methods of Synchronization - SynchroEthernet, SyncE].

17. СЦИ - синхронная цифровая иерархия [SDH - Synchronous Digital Hierarchy].

18. СЭ - сетевой элемент.

19. уГСЭ - улучшенный генератор сетевого элемента.

20. уПЭГ - улучшенный первичный эталонный генератор.

21. уПЭИ - улучшенный первичный эталонный источник.

22. уПЭИВЧ - улучшенный первичный эталонный источник времени и частоты.

23. 1GbE, 10GbE, 25GbE, 40GbE и 100GbE; GE, GbE, или 1 GigE - стандарты скорости передачи данных в сетях Ethernet.

24. 1PPS - 1 pulse per second (1 импульс в секунду).

25. cTE - constant Time Error (постоянная ошибка времени).

26. dTE - dynamic Time Error (динамическая ошибка времени).

27. GPS - Global Positioning System (глобальная система позиционирования).

28. HDB-3 - High Density Bipolar 3 (биполярный код с высокой плотностью 3-го порядка).

29. PTP - Precision Time Protocol (протокол точного времени).

30. SOH - секционный заголовок SOH фрейма STM.

31. SSM - сообщение статуса синхронизации в СЦИ (Synchronization Status Message).

32. STM - Synchronous transport module (синхронный транспортный модуль).

33. STM-N - синхронный транспортный модуль - уровень N Synchronous Transport Module-N).

34. SyncE - Synchronous Ethernet (синхронный Ethernet).

35. ToD - Time of Day - код времени - КВ.

36. T-BC - Telecom Boundary Clock (граничные часы электросвязи PTP).

37. T-BC-А - Telecom Boundary Clock - Assisted (граничные часы электросвязи PTP для ассистированной частичной сетевой поддержки хронирования).

38. T-BC-P - Telecom Boundary Clock - Partial support (граничные часы электросвязи PTP для частичной поддержки хронирования).

39. T-GM - Telecom Grandmaster (гроссмейстерские часы электросвязи PTP).

40. T-TC - Telecom Transparent Clock (прозрачные часы электросвязи PTP).

41. T-TSC - Telecom Time Slave Clock (ведомые часы электросвязи PTP).

42. T-TSC-A - Telecom Time Slave Clock - Assisted (ведомые часы электросвязи PTP для ассистированной частичной сетевой поддержки хронирования).

43. T-TSC-P - Telecom Time Slave Clock - Partial support (ведомые часы электросвязи PTP для частичной поддержки хронирования).

-------------------------------------------

*(1) В соответствии с пунктом 5 постановления Правительства Российской Федерации от 4 февраля 2022 г. N 113 данный акт действует до 1 сентября 2028 г.

*(2) В соответствии с пунктом 3 постановления Правительства Российской Федерации от 5 августа 2022 г. N 1387 данный акт действует до 1 марта 2029 г.

*(3) Подпункт е) пункта 1 постановления Правительства Российской Федерации от 25 августа 2008 г. N 641 "Об оснащении транспортных, технических средств и систем аппаратурой спутниковой навигации ГЛОНАСС или ГЛОНАСС/GPS".

*(4) Утвержден и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2023 г. N 1571-ст; М.: ФГБУ "Институт стандартизации", 2024
