Приказ Федерального агентства водных ресурсов от 7 ноября 2016 г. № 225 "Об утверждении Правил использования водных ресурсов Камского и Воткинского водохранилищ на р. Каме"

В соответствии с Положением о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденным постановлением Правительства Российской Федерации от 22 апреля 2009 г. № 349 «Об утверждении Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ» (Собрание законодательства Российской Федерации, 2009, № 18, ст. 2247), и Положением о Федеральном агентстве водных ресурсов, утвержденным постановлением Правительства Российской Федерации от 16 июня 2004 г. № 282 «Об утверждении Положения о Федеральном агентстве водных ресурсов» (Собрание законодательства Российской Федерации, 2004, № 25, ст. 2564; № 32, ст. 3348; 2006, № 24, ст. 2607; № 52, ст. 5598; 2008, № 22, ст. 2581; № 42, ст. 4825; № 46, ст. 5337; 2009, № 6, ст. 738; № 33, ст. 4081; 2010, № 26, ст. 3350; 2011, № 14, ст. 1935, ст. 1942; 2013, № 45, ст. 5822; 2014, № 10, ст. 1050; № 18, ст. 2203; 2015, № 2, ст. 491; № 52, ст. 7603; 2016, № 2, ст. 325)* приказываю:

Утвердить прилагаемые Правила использования водных ресурсов Камского и Воткинского водохранилищ на р. Каме.

Врио руководителя В.А. Никаноров

_____________________________

* № 28, ст. 4741; № 29, ст. 4816

Зарегистрировано в Минюсте РФ 13 января 2017 г.
Регистрационный № 45229

Правила использования водных ресурсов Камского и Воткинского водохранилищ на р. Каме
(утв. приказом Федерального агентства водных ресурсов от 7 ноября 2016 г. № 225)

I. Общие положения

1.1. Правила использования водных ресурсов Камского и Воткинского водохранилищ на р. Каме (далее - Правила) разработаны в соответствии с Водным кодексом Российской Федерации от 03 июня 2006 г. № 74-ФЗ (Собрание законодательства Российской Федерации, 2006, № 23, ст. 2381; № 50, ст. 5279; 2007, № 26, ст. 3075; 2008, № 29, ст. 3418; № 30, ст. 3616; 2009, № 30, ст. 3735; № 52, ст. 6441; 2011, № 1, ст. 32; № 29, ст. 4281; № 30, ст. 4590, ст. 4594, ст. 4596, ст. 4605; № 48, ст. 6732; № 50, ст. 7343, ст. 7359; 2012, № 26, ст. 3446; № 31, ст. 4322; 2013, № 19, ст. 2314; № 27, ст. 3440; № 43, ст. 5452; № 52, ст. 6961; 2014, № 26, ст. 3387; № 42, ст. 5615; № 43, ст. 5799; 2015, № 1, ст. 11, ст. 12, ст. 52; № 29, ст. 4347, ст. 4350, ст. 4359, ст. 4370; № 48, ст. 6723), Положением о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденным постановлением Правительства Российской Федерации от 22 апреля 2009 г. № 349 (Собрание законодательства Российской Федерации, 2009, № 18, ст. 2247), Положением о Федеральном агентстве водных ресурсов, утвержденным постановлением Правительства Российской Федерации от 16 июня 2004 г. № 282 (Собрание законодательства Российской Федерации, 2004, № 25, ст. 2564; № 32, ст. 3348; 2006, № 24, ст. 2607; № 52, ст. 5598; 2008, № 22, ст. 2581; № 42, ст. 4825; № 46, ст. 5337; 2009, № 6, ст. 738; № 33, ст. 4081; 2010, № 26, ст. 3350; 2011, № 14, ст. 1935, ст. 1942; 2013, № 45, ст. 5822; 2014, № 10, ст. 1050; № 18, ст. 2203; 2015, № 2, ст. 491; № 52, ст. 7603; 2016, № 2, ст. 325; № 28, ст. 4741; № 29, ст. 4816), и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. № 17 (зарегистрирован Минюстом России 04 мая 2011 г., регистрационный № 20655).

1.2. В настоящих Правилах все высотные отметки приведены в Балтийской системе высот 1977 года.

1.3. Правила являются обязательными к применению для всех организаций и ведомств, имеющих отношение к эксплуатации или использованию гидротехнических сооружений Камского и Воткинского гидроузлов и водохранилищ.

1.4. Все технические инструкции по эксплуатации отдельных сооружений Камского и Воткинского гидроузлов и другие документы, регламентирующие их работу, должны разрабатываться в соответствии с настоящими Правилами.

1.5. Строительство объектов и хозяйственное использование прибрежных территорий как в нижнем, так и в верхнем бьефах Камского и Воткинского гидроузлов, должно производиться с учетом режимов работы водохранилищ, установленных настоящими Правилами.

1.6. Настоящие Правила, разработанные Федеральным государственным унитарным предприятием «Центр Регистра и Кадастра», действуют до 31 декабря 2027 г.

II. Характеристики гидроузлов, водохранилищ и их возможностей

2.1. Камский и Воткинский гидроузлы образуют два водохранилища на р. Каме, являющиеся соответственно первой и второй ступенью каскада гидроузлов на р. Каме. Схема каскада гидроузлов на р. Каме приведена в Приложении № 1 к настоящим Правилам.

Водосборные бассейны Камского и Воткинского водохранилищ расположены на востоке Европейской части России и включают в себя восточную окраину Русской равнины и западную часть Уральских гор.

Камский гидроузел расположен на р. Каме в 691 км от устья реки (водомерный пост Сокольи Горы) ниже впадения в нее р. Чусовая в пределах северной окраины г. Пермь. Подпор от Камского гидроузла при нормальном подпорном уровне (далее - НПУ) распространяется вверх по р. Каме на 300 км и по всем основным ее притокам - рр. Чусовая, Сылва, Обва, Иньва, Косьва, Яйва, Кондас, Чермоз, образуя заливы длиной от 50 до 140 км и шириной до 10-15 км. Акватория Камского водохранилища находится в пределах Пермского края, а сам водосборный бассейн водохранилища расположен на территории Пермского края, Кировской, Свердловской и Челябинской областей, Удмуртской Республики и Республики Коми.

Воткинский гидроузел расположен на р. Каме в 351 км от устья реки (водомерный пост Сокольи Горы) у г. Чайковский. Подпор от гидроузла распространяется вверх по реке на 340 км, подпирая нижний бьеф Камского гидроузла. Акватория Воткинского водохранилища и его частный водосборный бассейн находятся в пределах Пермского края и Удмуртской Республики.

2.2. Камское водохранилище образовано средненапорным гидроузлом, состоящим из железобетонной водосливной плотины, совмещенной со зданием гидроэлектростанции (далее - ГЭС), земляных наливных русловой и пойменной плотин, судоходного шлюза.

Воткинское водохранилище также образовано средненапорным гидроузлом, в состав сооружений которого входят бетонная водосливная плотина, ГЭС, грунтовые плотины, отводящий канал и судоходный шлюз.

Оба водохранилища русловые, равнинного типа, их суммарный полезный объем позволяет осуществлять сезонное, недельное и суточное регулирование стока.

Воткинское водохранилище не обладает полезной емкостью, достаточной для обеспечения судоходных попусков в нижний бьеф Воткинского гидроузла. Основным регулятором, обеспечивающим указанные судоходные попуски, является Камское водохранилище, поэтому режимы Камского и Воткинского водохранилищ должны рассматриваться совместно.

2.3. Технический проект Камского и Воткинского гидроузлов (далее - технический проект) выполнен Управлением «Большая Волга» Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института «Гидропроект» имени С.Я. Жука. Строительство Камского гидроузла осуществлял Трест «КамГЭСэнергострой», строительство Воткинского гидроузла осуществляло управление строительства «ВоткинскГЭСстрой». Проектная документация хранится в архивах Камской и Воткинской ГЭС соответственно.

2.4. Камское и Воткинское водохранилища предназначены для комплексного использования водных ресурсов р. Камы. Современное использование водохранилищ совпадает с использованием, предусмотренным техническим проектом. Основным назначением водохранилищ являются:

- выработка электроэнергии и участие в покрытии нагрузки Единой энергетической системы России, с учетом ее суточной и сезонной неравномерности;

- улучшение судоходных и лесосплавных условий на р. Каме.

При этом должны быть соблюдены условия, обеспечивающие бесперебойную работу водозаборных сооружений, сохранение и воспроизводство рыбных запасов, возможную срезку пиков половодий и паводков.

2.5. Строительство Камского гидроузла было начато в 1949 году. Наполнение Камского водохранилища началось после перекрытия русла р. Кама 12 октября 1953 г. Первый гидроагрегат ГЭС был запущен в 1954 году. Наполнение Камского водохранилища до отметки 108,0 м осуществлено в 1956 году, до отметки НПУ - в 1960 году. В постоянную эксплуатацию ГЭС была принята в 1964 году.

Сооружение Воткинской ГЭС было начато в 1955 году, в 1961 году - пущены 2 первых гидроагрегата. До НПУ Воткинское водохранилище было наполнено в 1964 году. В промышленную эксплуатацию гидроузел приняли в 1966 году.

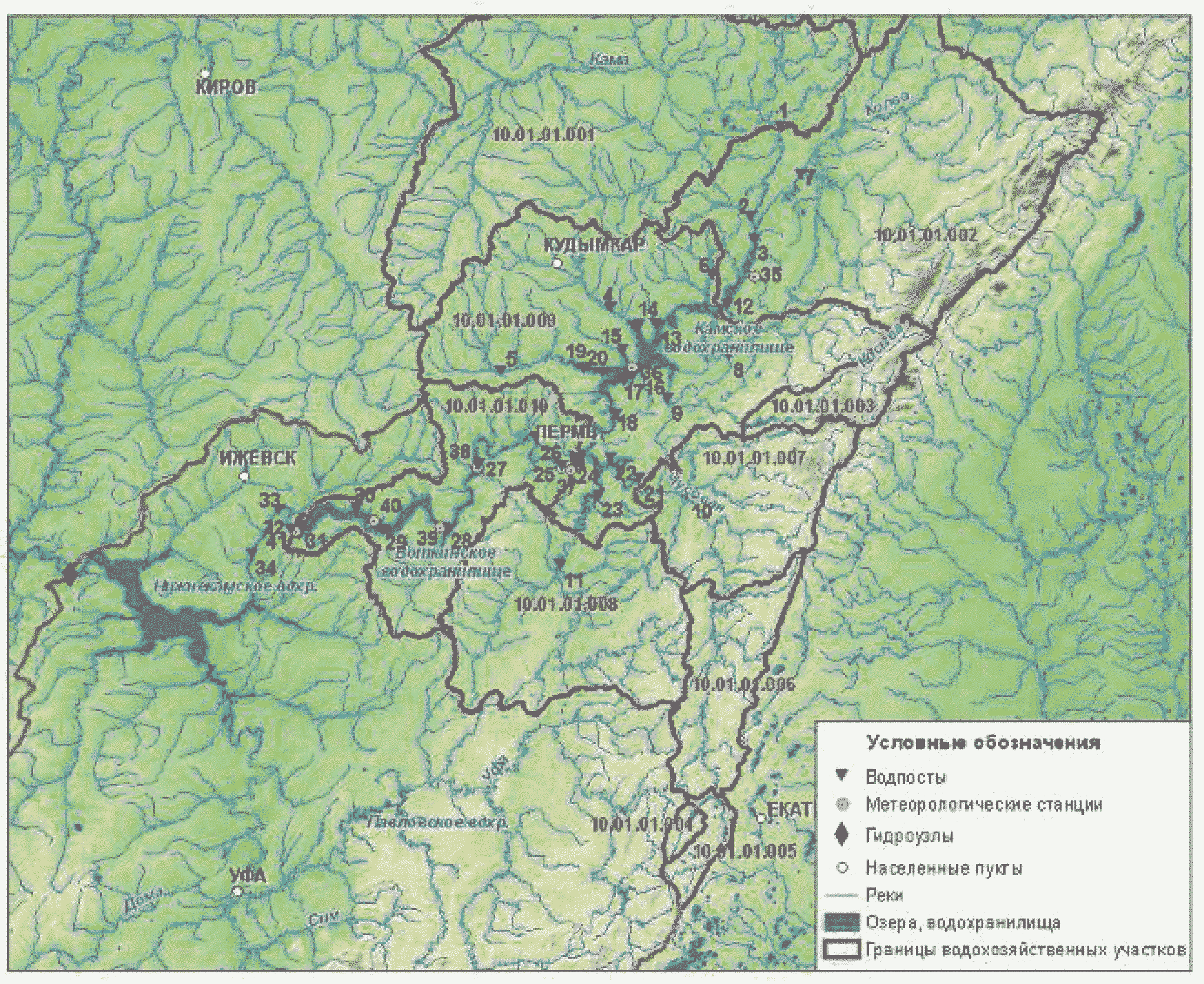

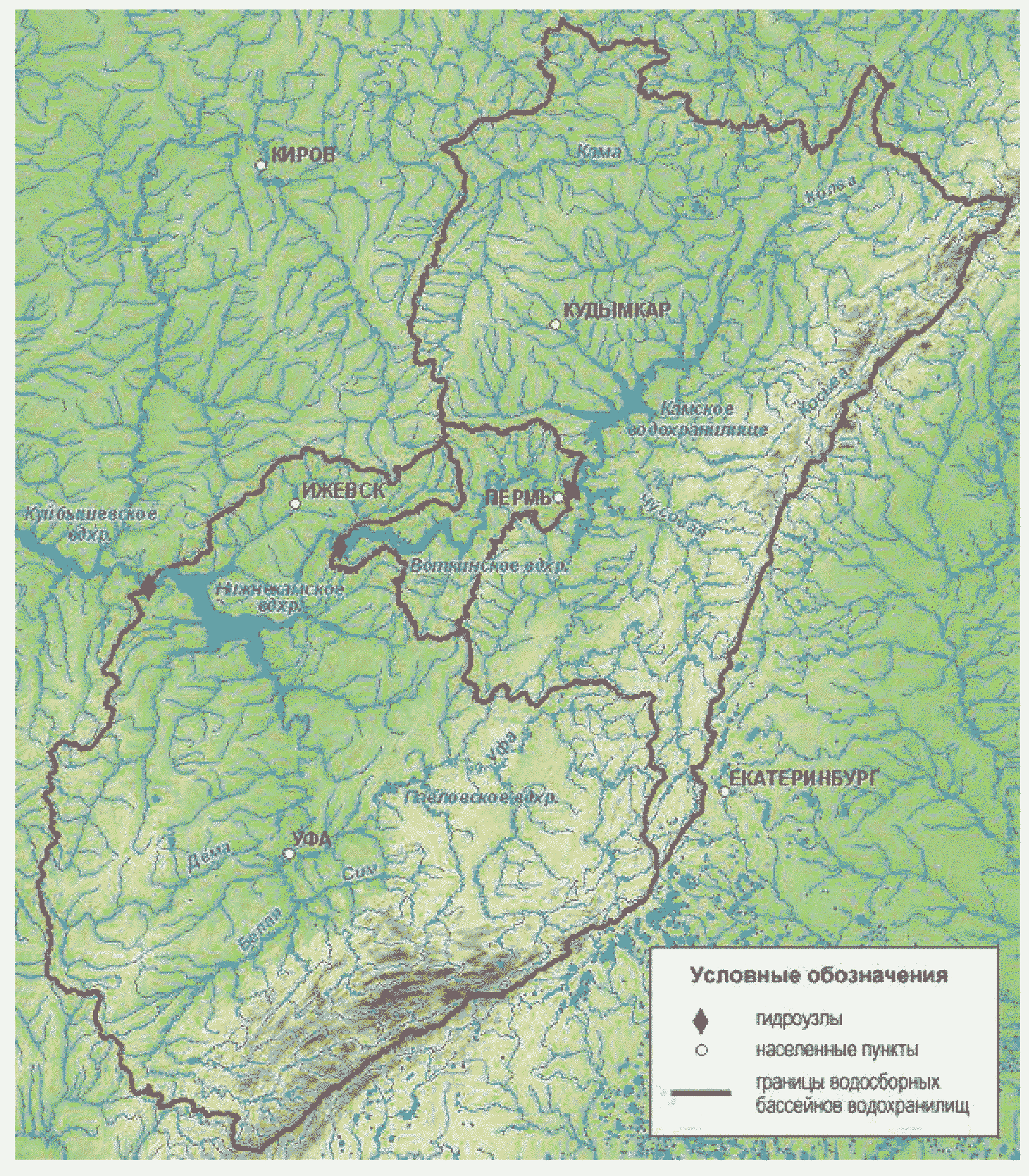

2.6. Схема Камского и Воткинского водохранилищ с указанием границ гидрографических единиц, водохозяйственных участков, положением гидроузлов и постов гидрометрической сети наблюдений за водным режимом водных объектов представлена в Приложении № 2 к настоящим Правилам.

III. Основные характеристики водотока

3.1. Река Кама, крупнейший левобережный приток р. Волги, берет начало в центральной части Верхнекамской возвышенности на высоте 330 м.

Длина реки 1805 км, площадь водосбора 507 000 .

Камский гидроузел, образующий Камское водохранилище, расположен в 691 км от устья р. Кама (водомерный пост Сокольи Горы) ниже впадения в нее р. Чусовая в пределах северной окраины г. Пермь. Площадь водосбора р. Камы в створе Камского гидроузла составляет 168 000 .

Воткинский гидроузел, образующий Воткинское водохранилище, расположен в 351 км от устья р. Кама (водомерный пост Сокольи Горы) у г. Чайковский. Площадь водосбора р. Камы в створе Воткинского гидроузла составляет 184 000 . Частная водосборная площадь Воткинского водохранилища составляет 16 000 .

3.2. Параметры естественного стока р. Камы в створе Камского гидроузла:

№№ п/п Характеристика Единица измерения Значение
1 Средний многолетний годовой сток за период 1914/15-2010/11 гг. 54,07
2 Сток в многоводный год 1994/95 79,09
3 Сток в маловодный год 1938/39 30,05
4 Максимальный наблюденный среднесуточный расход 18310
5 Максимальный наблюденный среднедекадный расход 17 300
6 Минимальный наблюденный среднемесячный расход 210
7 Коэффициент изменчивости годового стока ( )     0,20
8 Коэффициент асимметрии ( )     0,40

Параметры естественного стока р. Камы в створе Воткинского гидроузла:

№№ п/п Характеристика Единица измерения Значение
1 Средний многолетний годовой сток за период 1914/15-2010/11 гг. 57,52
2 Сток в многоводный год 1994/95 83,75
3 Сток в маловодный год 1938/39 32,03
4 Максимальный наблюденный среднесуточный расход 18 700
5 Максимальный наблюденный среднедекадный расход 17 500
6 Минимальный наблюденный среднемесячный расход общего притока 220
7 Максимальный наблюденный среднедекадный расход бокового притока между Камским и Воткинским гидроузлами 2 070
8 Минимальный наблюденный среднемесячный расход бокового притока между Камским и Воткинским гидроузлами 2,9
9 Коэффициент изменчивости годового стока ( )     0,20
10 Коэффициент асимметрии ( )     0,40

Обеспеченность объемов суммарного годового стока в створе Камского гидроузла характеризуется следующими величинами:

Обеспеченность, % 1 5 10 25 50 75 90 95 97
Объем, 82,2 73,0 68,1 61,1 53,3 46,4 40,8 37,6 35,7

Обеспеченность объемов суммарного годового стока в створе Воткинского гидроузла характеризуется следующими величинами:

Обеспеченность, % 1 5 10 25 50 75 90 95 97
Объем, 87,4 77,7 72,5 65,0 56,7 49,4 43,4 40,0 38,0

Распределение объема годового стока по сезонам года в створе Камского гидроузла для различных по водности лет:

Показатель Весна (IV-VI) Лето-осень (VII-X) Зима (XI-III) За год
Маловодный год (1954/55) %
Объем стока, 16,88 9,32 10,10 36,30
Доля от годового стока, % 46,5 25,7 27,8 100
Средневодный год (2003/04) %
Объем стока, 36,57 10,29 6,51 53,37
Доля от годового стока, % 68,5 19,3 12,2 100
Многоводный год (990/91) %
Объем стока, 49,27 15,00 8,61 72,88
Доля от годового стока, % 67,6 20,6 11,8 100

Распределение объема годового стока по сезонам года в створе Воткинского гидроузла для различных по водности лет:

Показатель Весна (IV-VI) Лето-осень (VII-X) Зима (XI-III) За год
Маловодный год (1920/21) %
Объем стока, 26,23 7,60 3,95 37,77
Доля от годового стока, % 69,4 20,1 10,5 100
Средневодный год (2003/04) %
Объем стока, 38,94 11,04 7,19 57,17
Доля от годового стока, % 68,1 19,3 12,6 100
Многоводный год (916/17) %
Объем стока, 43,47 25,41 8,21 77,09
Доля от годового стока, % 56,4 33,0 10,6 100

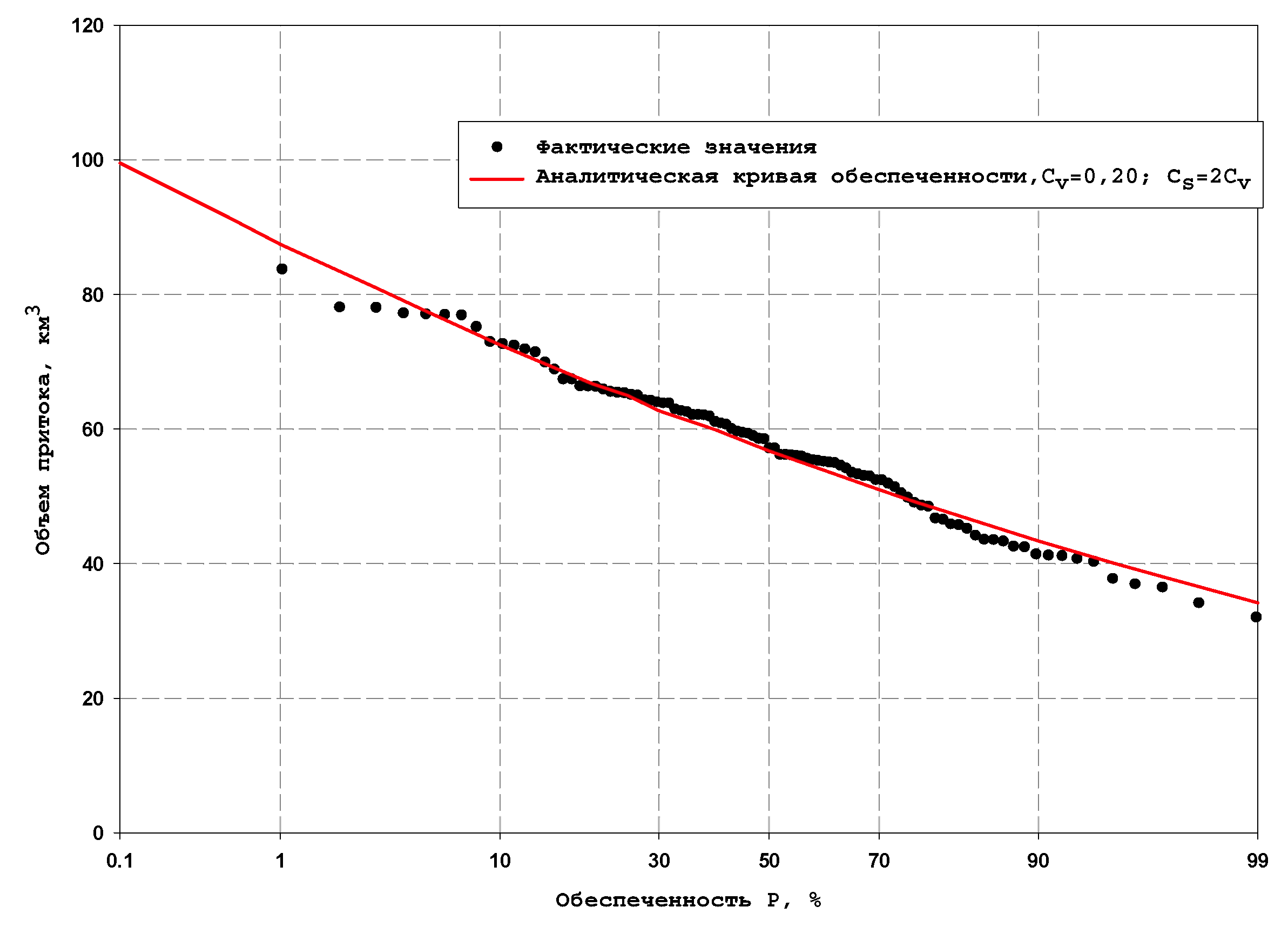

Кривая обеспеченности объема годового стока в створе Камского гидроузла на р. Каме за 1914/15 - 2010/11 гг. приведена в Приложении № 3 к настоящим Правилам, кривая обеспеченности объема годового стока в створе Воткинского гидроузла на р. Каме за 1914/15 - 2010/11 гг. приведена в Приложении № 4 к настоящим Правилам.

3.3. Реки бассейнов Камского и Воткинского водохранилищ относятся к типу рек с четко выраженным весенним половодьем, летне-осенними дождевыми паводками и длительной устойчивой зимней меженью. В питании рек преимущественное значение имеют снеговые воды (их доля в суммарном стоке достигает 50-60%), но значительна и роль дождей (до 10-20%). Примерно 25-30% годового стока формируется подземным путем.

Средний срок начала подъема уровня воды (весеннего половодья) в створах Камской и Воткинской ГЭС - середина апреля. Самая ранняя дата начала весеннего половодья в створе Камской ГЭС за период с 1954 по 2011 гг. наблюдалась в 1961 году - 30 марта, в створе Воткинской ГЭС за период с 1962 по 2011 гг. - 1 апреля 1978 и 1995 г. Самое позднее начало весеннего половодья наблюдалось в обоих створах 3 мая 1996 г.

Пик половодья у Камской ГЭС проходит в среднем 9 мая, у Воткинской ГЭС - 18 мая.

Спад половодья обычно продолжается до 18 июня. Самое раннее окончание половодья в створах Камского и Воткинского гидроузлов наблюдалось 26 мая 1975 г., самое позднее - 14 июля 1978 г.

Средняя продолжительность весеннего половодья составляет 66 суток, наибольшая наблюдалась в 1978 году - 105 суток, наименьшая - 51 сутки - в 1973,1975, 1977,1998 гг.

Нередко половодье имеет многопиковую форму как за счет прерывистого характера снеготаяния (в основном в горах), так и дождевых подъемов, накладывающихся на снеговой сток.

Летне-осенняя межень ежегодно от одного до трех раз прерывается дождевыми паводками.

3.4. Параметры максимального стока в створе Камского гидроузла:

Параметры Максимальные расходы ( ) и объемы стока ( ) вероятностью превышения Р,%
, , 0,01 0,1 1 5 10
с гарантированной поправкой (далее - г.п.) -
Максимальные расходы
10260 - 0,27 25180 24000 21050 17750 15210 13930
Объемы стока за апрель-июнь
- 32,2 0,21 66,8 63,8 57,3 50,0 44,1 41,1

Параметры максимального стока в створе Воткинского гидроузла:

Параметры Максимальные расходы ( ) и объемы стока (к ) вероятностью превышения Р,%
, , 0,01 0,1 1 5 10
с г.п. -
Максимальные расходы
10440 - 0,28 26290 25060 21910 18380 15690 14330
Объемы стока за апрель-июнь
- 34,4 0,21 71,2 68,1 61,0 53,3 47,1 43,8

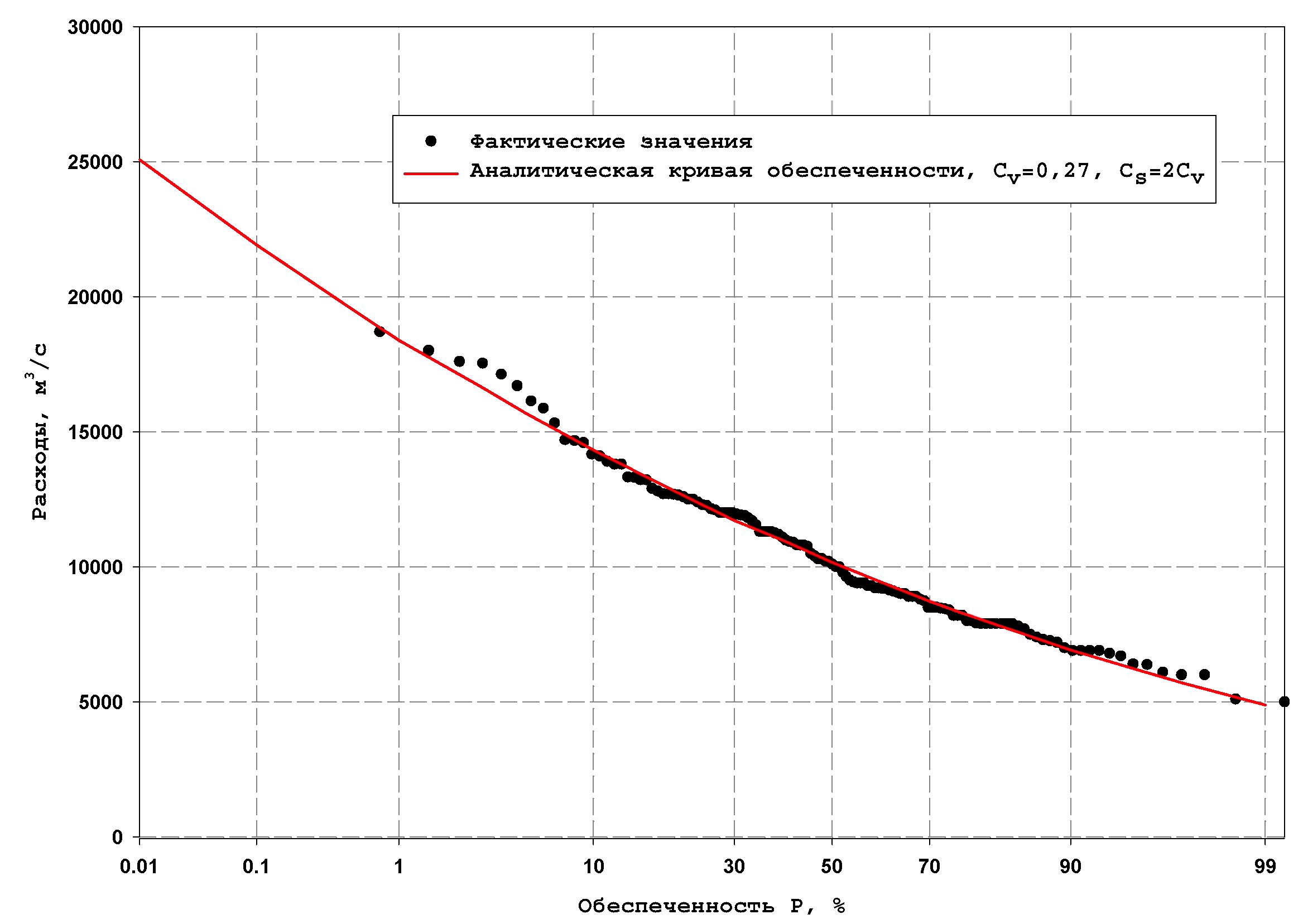

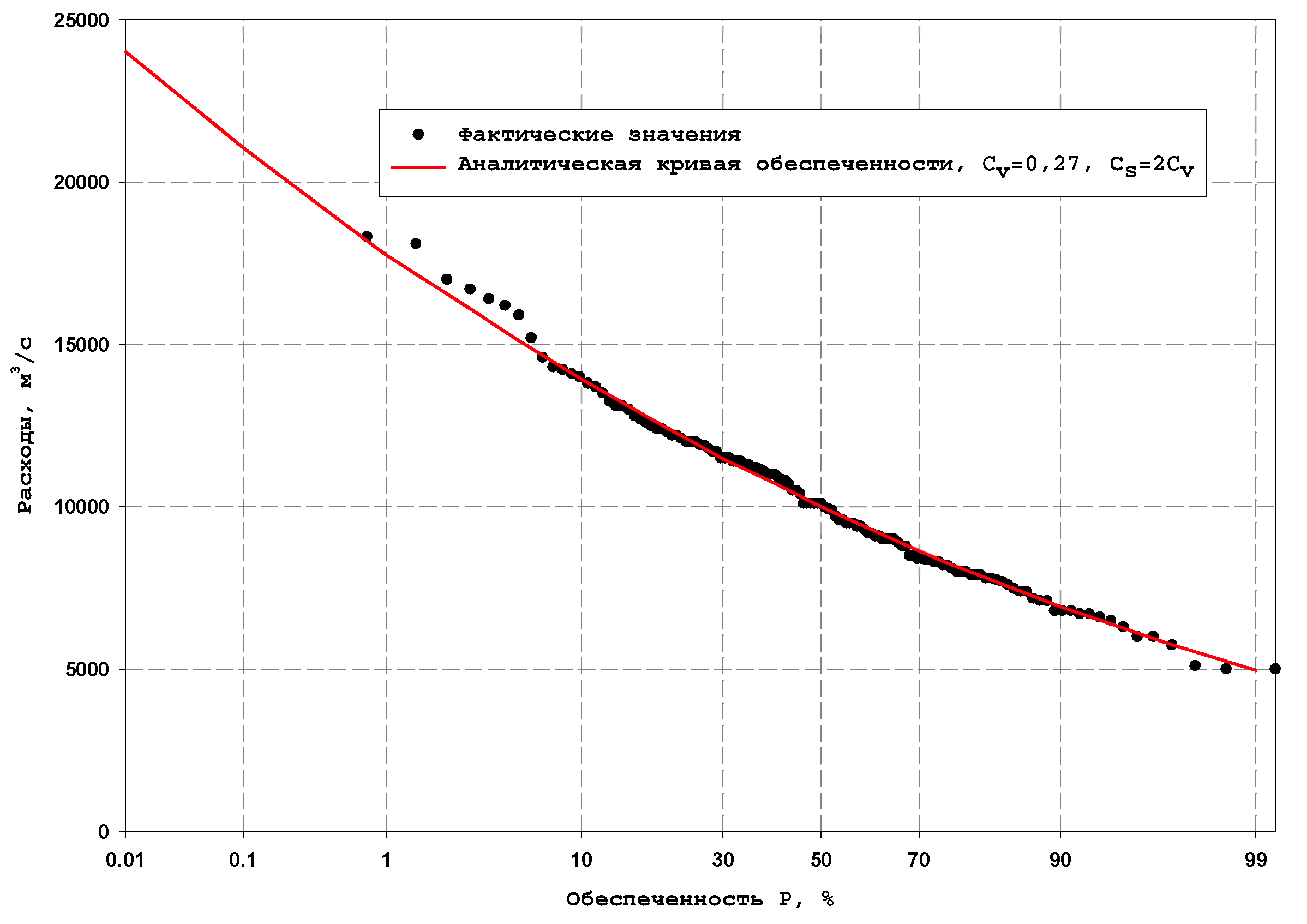

Кривая обеспеченности максимальных расходов в створе Камского гидроузла на р. Каме за 1881 - 2011 гг. приведена в Приложении № 5 к настоящим Правилам.

Кривая обеспеченности объемов стока за половодье (апрель-июнь) в створе Камского гидроузла на р. Каме за 1914 - 2010 гг. приведена в Приложении № 6 к настоящим Правилам.

Кривая обеспеченности максимальных расходов в створе Воткинского гидроузла на р. Каме за 1881 - 2011 гг. приведена в Приложении № 7 к настоящим Правилам.

Кривая обеспеченности объемов стока за половодье (апрель-июнь) в створе Воткинского гидроузла на р. Каме за 1914 - 2010 гг. приведена в Приложении № 8 к настоящим Правилам.

IV. Состав и описание гидротехнических сооружений водохранилищ

4.1. В состав Камского гидроузла входят: железобетонная водосливная плотина, совмещенная со зданием ГЭС, земляные намывные русловая и пойменная плотины, судоходный шлюз. Общая длина напорного фронта 2202 м, наибольшая высота 40 м, максимальный напор на сооружениях составляет 21 м. План расположения сооружений Камской ГЭС представлен в Приложении № 9 к настоящим Правилам.

4.2. Русловая грунтовая намывная плотина Камского гидроузла имеет отметку гребня 114,0 м, длину 650 м. Ширина по гребню этой плотины составляет 11 м. Пойменная плотина Камского гидроузла, выполненная также из намывного грунта, имеет отметку гребня 113,46 м, длину 1166 м и ширину по гребню 21 м. Материал плотин - мелкозернистые пески и песчано-гравийная смесь.

4.3. Водосливная плотина Камского гидроузла имеет отметку гребня 112,06 м и отметку порога водослива 97,4 м. Длина плотины с устоями составляет 429 м, ширина плотины составляет 52,5 м. Тип плотины - железобетонная гравитационная, водослив практического профиля. Водосливная плотина состоит из четырех секций, разделенных шестиметровыми разделительными бычками. Каждая секция разделена на шесть водосбросных отверстий промежуточными бычками. Плотина имеет 23 рабочих пролета общей пропускной способностью 17020 при НПУ (без учета пропускной способности агрегатов ГЭС), 24-ый пролет в пропуске стока через створ гидроузла не участвует: установленный в нем опытный горизонтальный агрегат полупрямоточного типа списан. Затворы водослива - металлические плоские двухсекционные, размером 12,00x10,65x10,65 м.

Пропускная способность одного пролета водосливной плотины Камского гидроузла:

Уровень верхнего бьефа, м Расход в при открытии щитов на: (м)
0,5 1,0 1,5 2,0 2,5 3,5 4,5 5,5 полное открытие щитов
100,00 24 43 63 - - - - - 87
100,50 27 48 70 85 98 - - - 108
101,00 28 54 78 95 112 - - - 128
101,50 32 56 84 103 125 - - - 157
102,00 33 59 91 113 136 176 - - 189
102,50 34 63 97 122 149 193 217 - 223
103,00 36 66 103 131 160 208 239 - 260
103,50 37 69 108 139 169 222 259 280 296
104,00 39 73 112 146 178 237 279 305 333
104,50 41 78 116 152 186 250 296 333 372
105,00 42 81 122 156 156 193 193 261 312
105,50 43 83 125 162 201 272 329 380 450
106,00 44 85 129 167 209 282 345 406 496
106,50 45 88 133 173 215 294 362 429 547
107,00 46 91 136 177 224 305 380 450 599
107,50 48 95 141 183 231 314 391 466 649
108,00 49 98 148 188 237 324 400 478 700
108,50 51 102 150 197 245 334 410 488 740

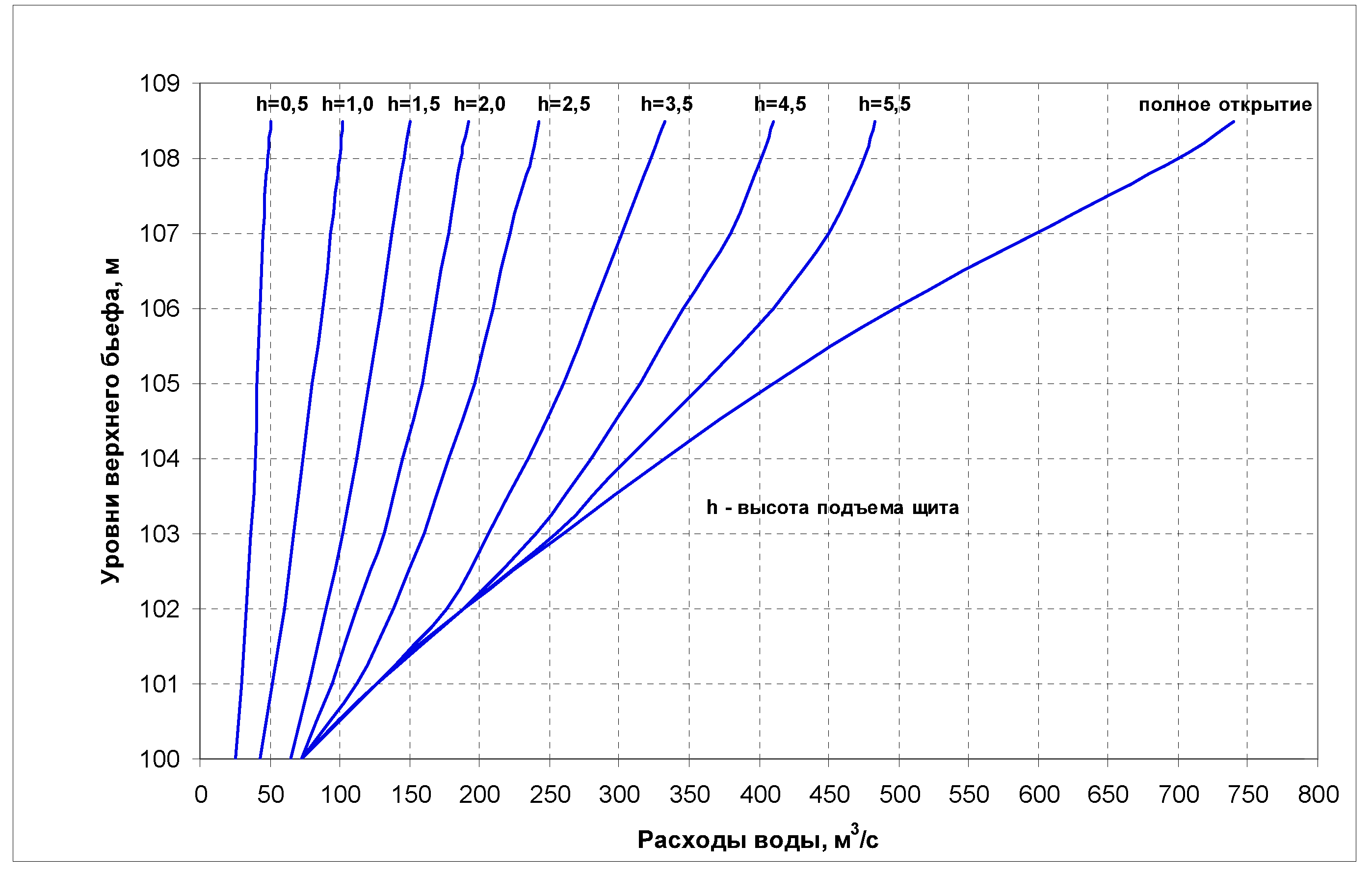

Пропускная способность одного пролета водослива Камского гидроузла представлена в Приложении № 10 к настоящим Правилам.

Маневрирование затворами водосливной плотины осуществляется по следующей схеме: в первый день маневрирования шаг открытия обязателен 0,5 м, при достижении отметки нижнего бьефа 90,0 м шаг открытия - 1 метр, полное открытие отверстий производится через пролет.

Крепление русла реки в нижнем бьефе ограничено водобойным участком длиной 100 м, в пределах которого происходит выравнивание скоростей потока по вертикали. Конструктивно водобой осуществлен из шарнирно связанных армированных бетонных плит, размером 20x16 м и толщиной от 3 м в начале и до 2 м в конце водобоя. Первые 20 м на отметке 79,06 м поверхность водобоя горизонтальная, на следующих 20 м она повышается до отметки 82,06 м и снова переходит в горизонтальную поверхность, через 20 м повышается до отметки 81,5 м и также переходит в горизонтальную поверхность. Водобой оканчивается вертикальным зубом переменной глубины (11,7-14,10 м).

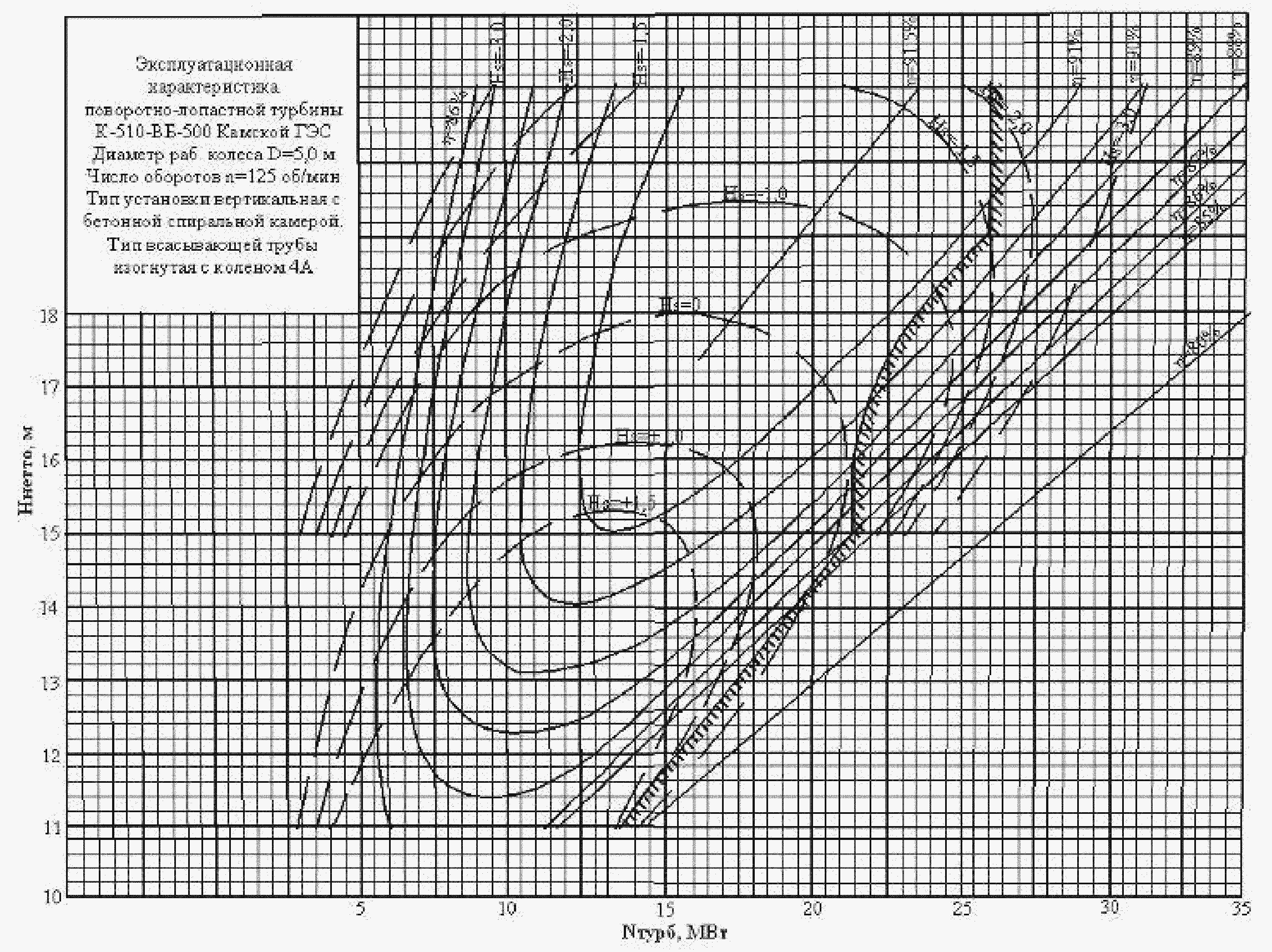

4.4. ГЭС Камского гидроузла совмещенного типа оборудована 23 гидроагрегатами с общей установленной мощностью 522 МВт (по состоянию на август 2011 г.). Изначально ГЭС была оборудована 23 вертикальными и 1 горизонтальным гидроагрегатом, который был демонтирован в 1992 году. С 2004 года на ГЭС идет техническое перевооружение - замена гидротурбин типа ПЛ 510-ВБ-500 на ПЛ 20-В-500 и перемаркировка гидрогенераторов номинальной мощностью 21 МВт на мощность 24 МВт. Расчетный по мощности напор для старых гидротурбин составляет 15 м, а для новых - 16,5 м. Эксплуатационная характеристика гидротурбины Камской ГЭС типа ПЛ 510-ВБ-500 представлена в Приложении № 11 к настоящим Правилам и эксплуатационная характеристика гидротурбины Камской ГЭС типа ПЛ 20-В-500 представлена в Приложении № 12 к настоящим Правилам. По состоянию на 15 сентября 2011 г. полностью заменено 13 из 23 гидротурбин. Эксплуатационная характеристика Камской ГЭС на линиях ограничения по расходу и мощности для 23 гидроагрегатов (13 - модернизированных, 8 - не модернизированных, 2 - заменены только турбины) приведены в Приложении № 13 к настоящим Правилам.

4.5. Пермский судоходный шлюз шестикамерный, шестиступенчатый, с двумя параллельными нитками, расположен у левого берега р. Кама. Полезная длина каждой камеры 229,6 м, минимальная ширина 29,7 м. Глубины на верхних порогах 7,6 м при НПУ Камского водохранилища, на нижних - 3,92 м при НПУ Воткинского водохранилища. К шлюзу ведут подходные каналы, верхний из которых имеет длину 700 м и ширину 80 м, а нижний - длину 550 м и ширину 80 м. Длина причальных линий в верхнем подходном канале: слева 250 м, справа 423 м, в нижнем подходном канале по 250 м. Правая нитка шлюза после крупной аварии с 1994 по 2012 год не эксплуатировалась.

Отметки ворот и порогов Пермского шлюза:

- порог аварийно-ремонтных ворот шлюза (верхний бьеф):

восточная нитка - 100,90 м, западная нитка - 100,88 м;

- верх аварийно-ремонтных ворот шлюза (верхний бьеф):

восточная нитка - 109,50 м; западная нитка - 109,51 м;

- верх ворот с козырьком - 110,20 м;

- верх первых рабочих ворот (верхний бьеф) - 109,25 м;

- верх вторых рабочих ворот (верхний бьеф) - 108,54 м;

- порог ремонтных и седьмых рабочих ворот (нижний бьеф) - 83,08 м;

- верх ремонтных ворот (нижний бьеф) - 92,00 м;

- верх седьмых рабочих ворот - 93,64 м.

После форсировки уровня воды у плотины Камского гидроузла выше 108,5 м шлюз перекрывается со стороны верхнего бьефа аварийно-ремонтными воротами и шлюзование прекращается.

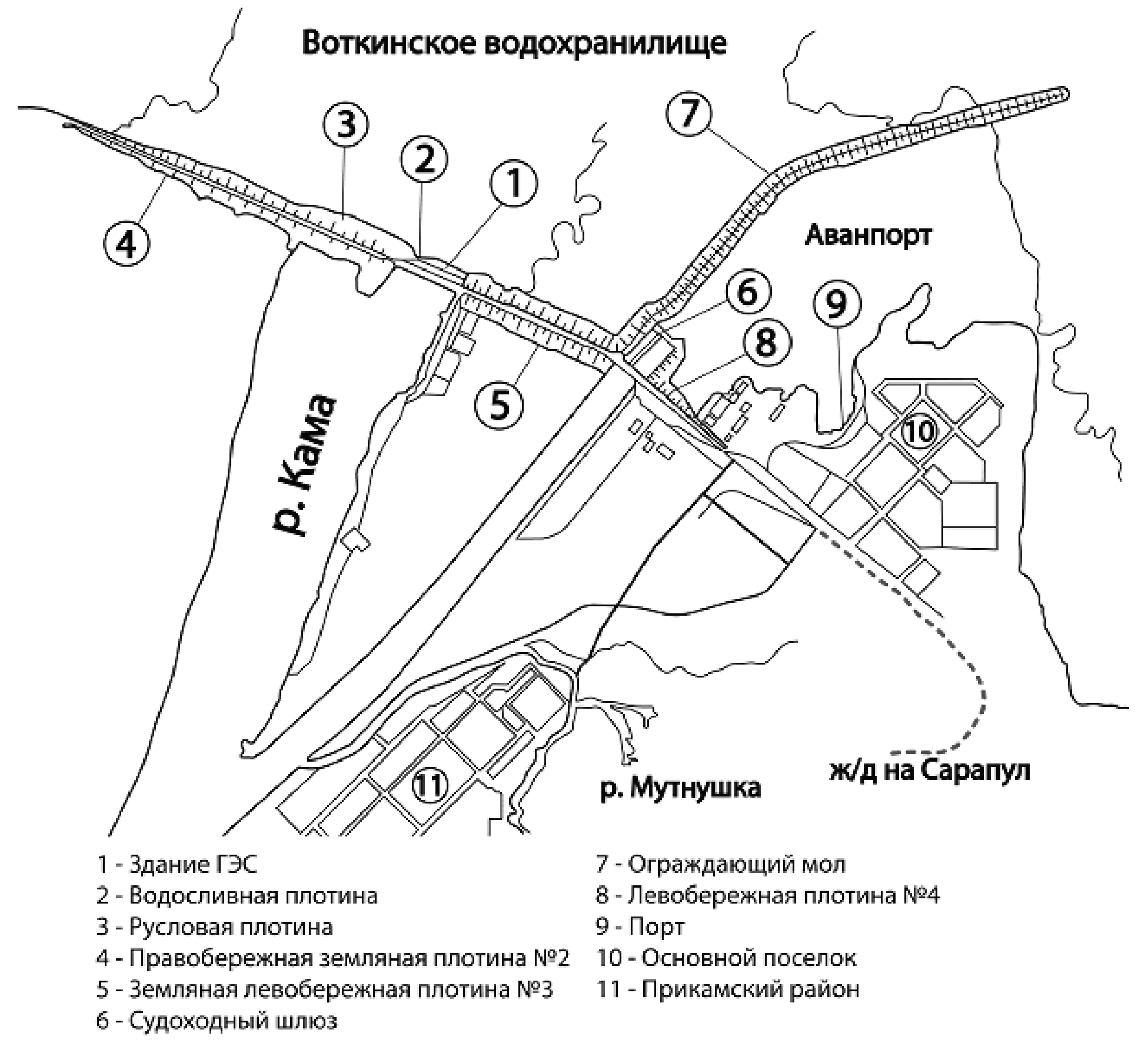

4.6. В состав Воткинского гидроузла входят: бетонная водосливная плотина, ГЭС, грунтовые плотины, отводящий канал, судоходный шлюз. План расположения сооружений Воткинской ГЭС приведен в Приложении № 14 к настоящим Правилам.

4.7. Четыре однородные намывные земляные плотины Воткинского гидроузла имеют отметку гребня 93,5 м. Со стороны верхнего бьефа на гребне по всей длине плотин устроен сплошной бетонный парапет высотой 1 м. Плотины № 1 и № 3 выполнены из мелкозернистых песков, плотина № 4 - из песчано-гравелистых грунтов. Длина плотины № 1 по гребню составляет 787 м, ширина - 18 м; длина плотины № 2 - 1832 м, ширина - 18 м; длина плотины № 3 - 1319 м, ширина - 22,2-29,6 м; длина плотины № 4 - 853 м, ширина - 29 м.

4.8. Бетонная водосливная 8-пролетная плотина Воткинского гидроузла практического профиля имеет длину 191 м и отметку гребня 79,0 м. Плотина разделена температурно-осадочными швами на 4 секции, включающих по два водосливных отверстия в каждом, шириной в свету по 20,0 м. Пропускная способность плотины при НПУ и полностью поднятых затворах равна 11300 .

Пропускная способность одного пролета водосливной плотины Воткинского гидроузла:

Уровень верхнего бьефа, м Н, м Расход, , при открытии затворов а, м
а = 1,0 а =1,75 а = 2,5 полное
79,0 0,0             0
80,0 1,0             40
81,0 2,0             95
82,0 3,0 105 175     185
83,0 4,0 130 220 305 310
84,0 5,0 145 247 344 455
85,0 6,0 160 272 384 636
85,5 6,5 166 283 400 722
86,0 7,0 172 293 415 811
86,5 7,5 178 303 429 903
87,0 8,0 184 313 443 999
87,5 8,5 189 322 455 1098
88,0 9,0 193 331 467 1200
88,5 9,5 198 339 478 1305
89,0 10,0 202 346 488 1414

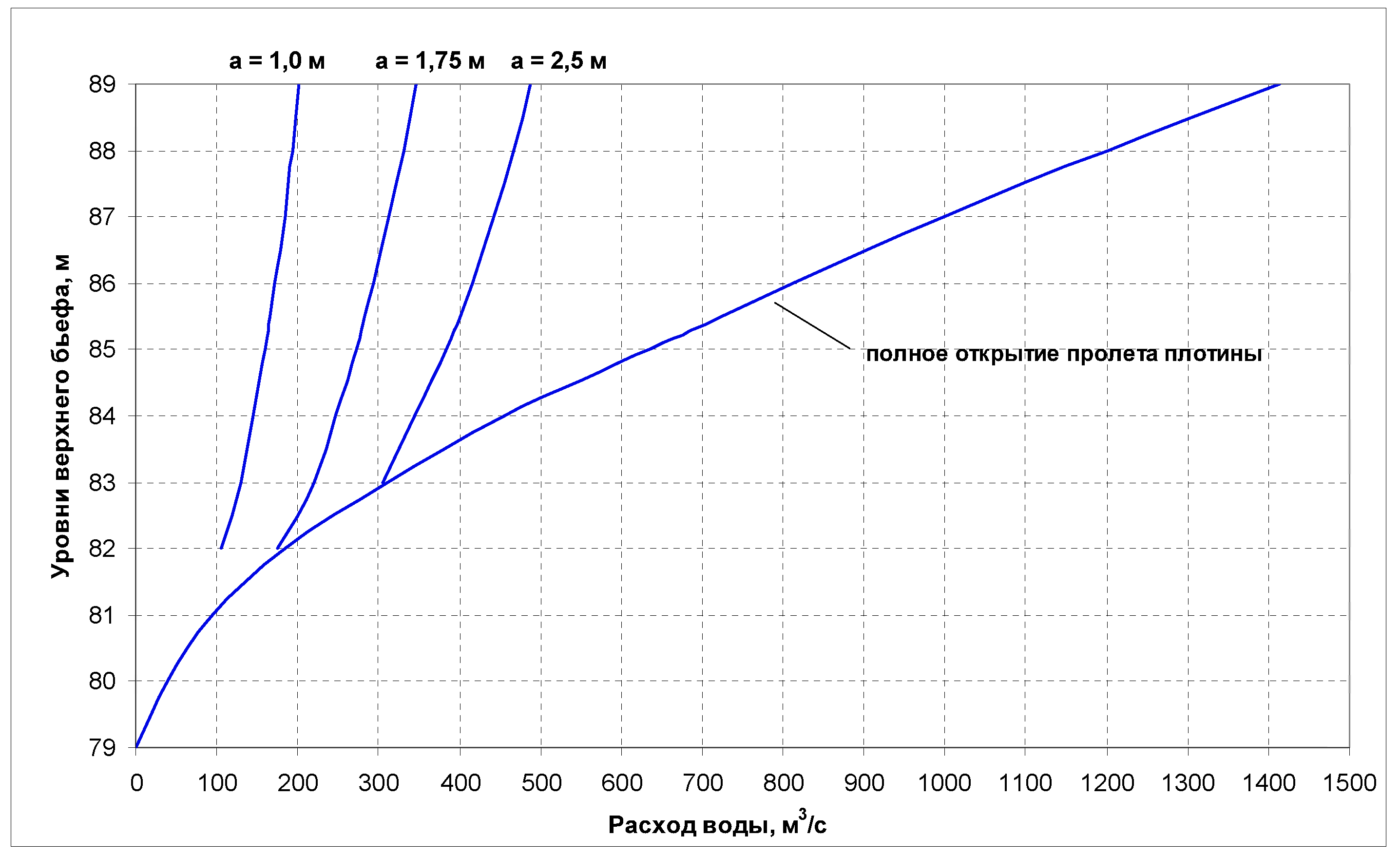

Пропускная способность одного пролета водослива Воткинского гидроузла приведена в Приложении № 15 к настоящим Правилам.

Плотина оборудована восьмью рабочими и двумя аварийно-ремонтными плоскими скользящими затворами. Маневрирование затворами осуществляется с помощью козлового крана. Водосливная плотина выполнена с пустотелыми водосливами, конструкция которых образована железобетонной напорной стенкой и сливной гранью. Вместо фундаментной плиты под водосливом - тонкая внутренняя и анкерная плита.

Гашение энергии сбрасываемого потока, в основном, происходит на водобое плотины, посредством затопленного прыжка. На рисберме плотины происходит уменьшение и выравнивание скоростей потока за счет растекания его по фронту сооружения и по глубине. Общая длина крепления в нижнем бьефе равна 177,5 м.

4.9. Отводящий канал ГЭС имеет протяженность около 700 м. На левом берегу отводящего канала расположены открытые распределительные устройства 110, 220 и 500 кВ. Левобережный откос канала очерчен из условия плавного отвода потока от ГЭС к основному руслу р. Кама при отсутствии водоворотных зон.

4.10. Здание Воткинской ГЭС руслового типа, железобетонное, сборно-монолитное, состоит из пяти секций, по два агрегата в каждой. Общая длина по фронту составляет 273 м, 307 м с монтажной площадкой, строительная высота - 53 м, ширина - 67,5 м.

В здании Воткинской ГЭС располагается 10 гидроагрегатов с гидротурбинами ПЛ-661-ВБ-930. Установленная мощность Воткинской ГЭС составляет 1020 МВт, суммарная пропускная способность всех турбин составляет 7000 . Расчетный по мощности напор гидротурбин составляет 16,75 м. В 2001 году на Воткинской ГЭС были завершены натурные испытания всех гидроагрегатов и уточнены их эксплуатационные и расходные характеристики.

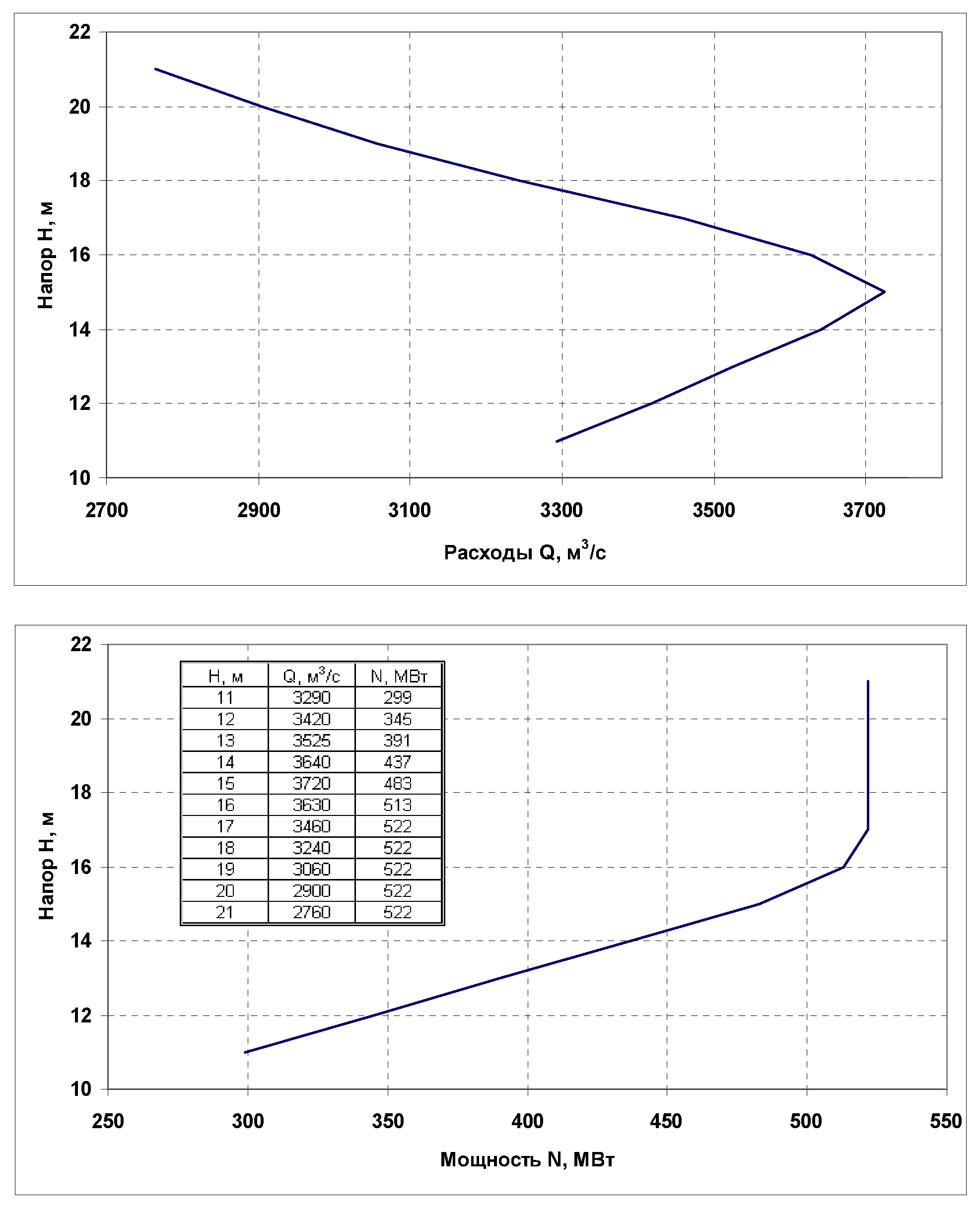

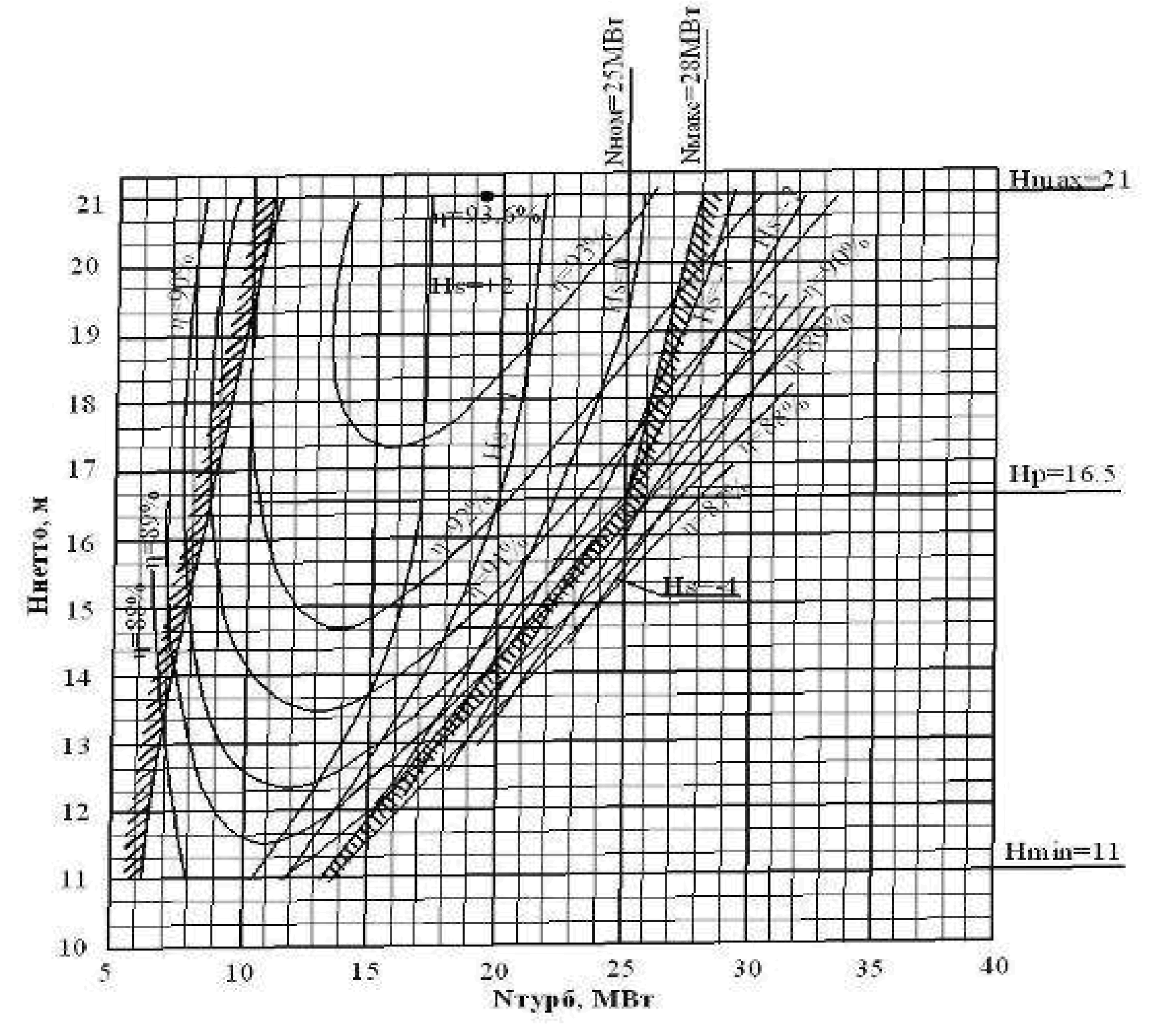

Расходная характеристика гидроагрегата № 1 Воткинской ГЭС представлена в Приложении № 16 к настоящим Правилам, эксплуатационная характеристика Воткинской ГЭС на линиях ограничения по расходу и мощности для 10 гидроагрегатов по данным натурных испытаний представлена в Приложении № 17 к настоящим Правилам.

4.11. Чайковский судоходный шлюз однокамерный, с двумя параллельными нитками, расположен у левого берега р. Кама. Полезная длина каждой камеры 285,2 м, минимальная ширина 29,0 м. Глубины на верхних порогах 7,0 м при НПУ Воткинского водохранилища, на нижних - 3,5 м при проектном уровне. К шлюзу ведут подходные каналы, верхний из которых имеет длину 500 м и ширину 110 м, а нижний - длину 4500 м и минимальную ширину 80 м. В меженный период осадку судов ограничивают волновые колебания уровня воды в нижнем подходном канале шлюза. С учетом нормативных запасов воды под днищем, в том числе волнового, при стоянии проектного уровня в нижнем бьефе Воткинской ГЭС на отметке 66,0 м на шлюзование принимаются сухогрузные суда, нефтеналивные суда с двойным дном и грузом 2-4 класса - с осадкой 0,3 м, а пассажирские суда, нефтерудовозы, танкеры с одним дном и танкеры с грузом 1 класса - с осадкой 0,29 м.

Отметки ворот и порогов Чайковского шлюза:

- порог ремонтных ворот верхней головы (верхний бьеф) - 82,00 м;

- верх ремонтных ворот верхней головы (верхний бьеф) - 89,50 м;

- верх аварийно-эксплуатационных ворот (верхний бьеф) - 90,00 м;

- верх аварийно-эксплуатационных ворот с козырьком (верхний бьеф) - 90,60 м;

- порог нижней головы (нижний бьеф) - 62,50 м;

- верх ремонтных ворот (нижний бьеф) - 75,61 м;

- верх рабочих ворот (нижний бьеф) - 90,00 м;

- отметка днища камеры - 62,50 м.

V. Основные параметры водохранилищ

5.1. Характерные уровни воды в водохранилищах:

№№ п/п Наименование параметра Единица измерения Камское Воткинское
1 Нормальный подпорный уровень, НПУ м 108,50 89,00
2 Минимальный допустимый уровень (мертвого объема, далее - УМО) м 100,00 84,00
3 Уровень принудительной предполоводной сработки на 21 апреля (далее - УПС) м 101,00 85,00
4 Максимальный допустимый уровень (форсированный подпорный, далее - ФПУ) при пропуске максимальных расходов обеспеченностью: м
0,01% с г.п. 110,20/110,12* 90,00/89,89*
0,1% 108,50 89,50/89,00*
5 Минимальный навигационный уровень (далее - МНУ) м 106,00 87,00
МНУ в начале навигации м 104,00 86,00

_____________________________

* - в числителе приведен проектный ФПУ, в знаменателе - полученный по результатам гидравлических расчетов, выполненных при разработке настоящих Правил

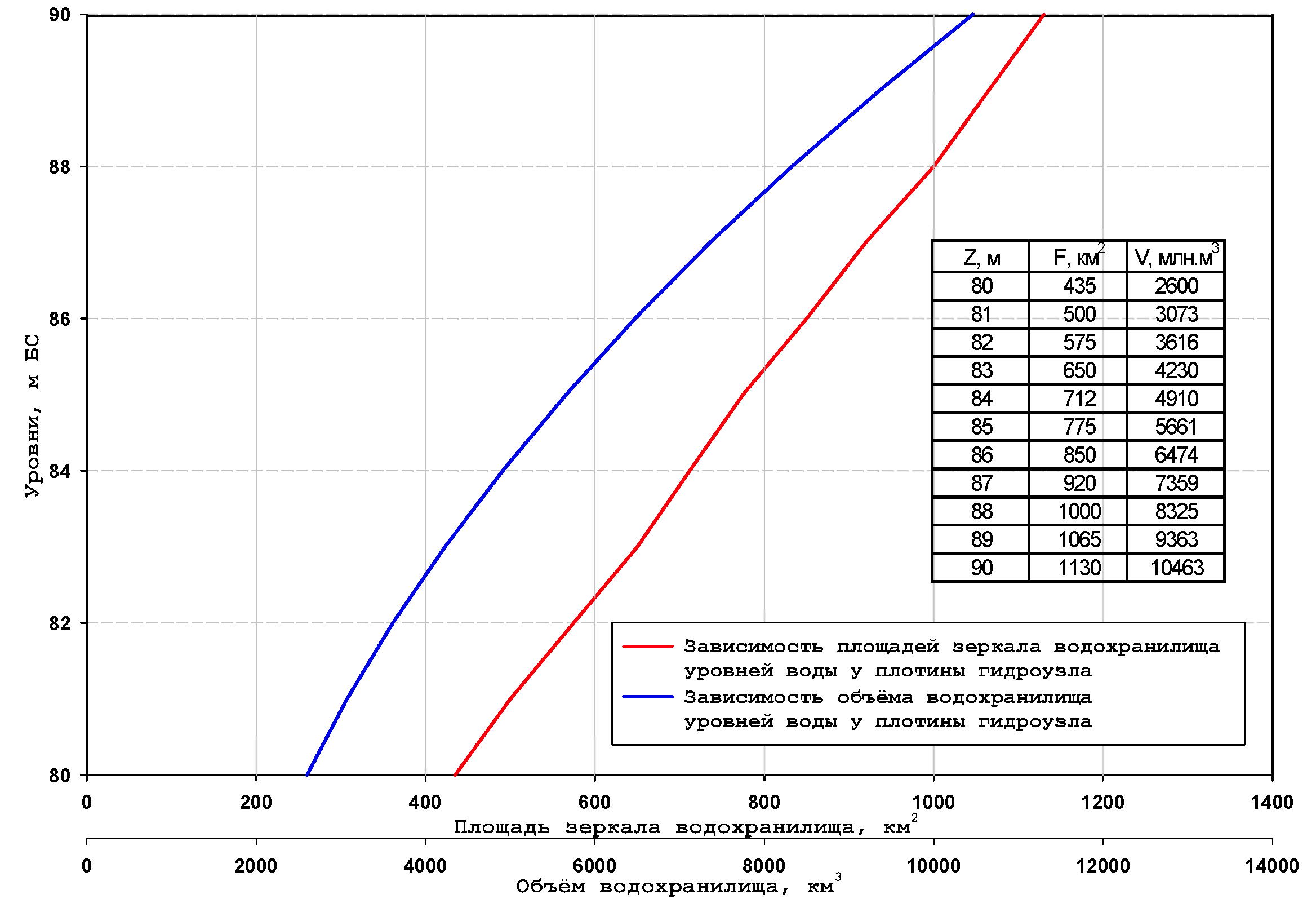

5.2. Топографические характеристики водохранилищ:

№№ п/п Наименование параметра Единица измерения Камское Воткинское
1 Площадь зеркала при НПУ 1915 1120
2 Площадь зеркала при УМО 550 775
3 Объем водохранилища при УМО млн. 2374 4910
4 Объем водохранилища при НПУ
- полный млн. 12205 9363
- полезный млн. 9831 4453
5 Объем водохранилища при ФПУ млн. 15765 10463
6 Объем форсировки водохранилища (между отметками ФПУ и НПУ) млн. 3560 1100
7 Объем навигационной сработки (между НПУ и МНУ) млн. 4155 2004

5.3. Водопропускные сооружения гидроузлов:

№№ п/п Наименование параметра Единица измерения Камский Воткинский
1 Водосбросы
- число отверстий ед. 23 8
- пропускная способность одного отверстия при полном открытии и стоянии уровня верхнего бьефа на отметке НПУ 740 1414
2 Гидроагрегаты
- число агрегатов ед. 23 10
- суммарная пропускная способность при расчетном напоре 3040/3770* 7000
3 Судоходный шлюз
- число ниток ед. 2 2
    - полная пропускная способность шлюза при стоянии уровня верхнего бьефа на отметке НПУ - 1000
4 Суммарная максимальная пропускная способность гидроузла при отметке НПУ, в том числе: 20790 19300
- турбины 3770 7000
- водосбросы 17020 11300
- судоходный шлюз - 1000
5 Суммарная пропускная способность гидроузла при ФПУ, в том числе: 22630 21170
- турбины 3770 7000
- водосбросы 18860 12210
- судоходный шлюз - 1960

_____________________________

* - в числителе показана пропускная способность ГЭС по состоянию на 15.09.2011 г., соответствующая процессу реконструкции гидроагрегатов №№ 9, 17, 22, 24, в знаменателе приведена пропускная способность после завершения технического перевооружения

5.4. Характерные расходы воды в нижнем бьефе ГЭС:

№№ п/п Наименование параметра Единица измерения Камская Воткинская
1 Средний многолетний 1700 1800
2 Среднегодовой, обеспеченностью 95% 1130 1190
3 Максимальный среднедекадный 13430 12330
4 Средний за навигацию (1.V-11.XI) среднедекадный, обеспеченностью:
- 80% 1990 1880
- 85% 1870 1760
- 90% 1650 1510
5 Минимальный среднедекадный: 610 600
6 Санитарный 300 400

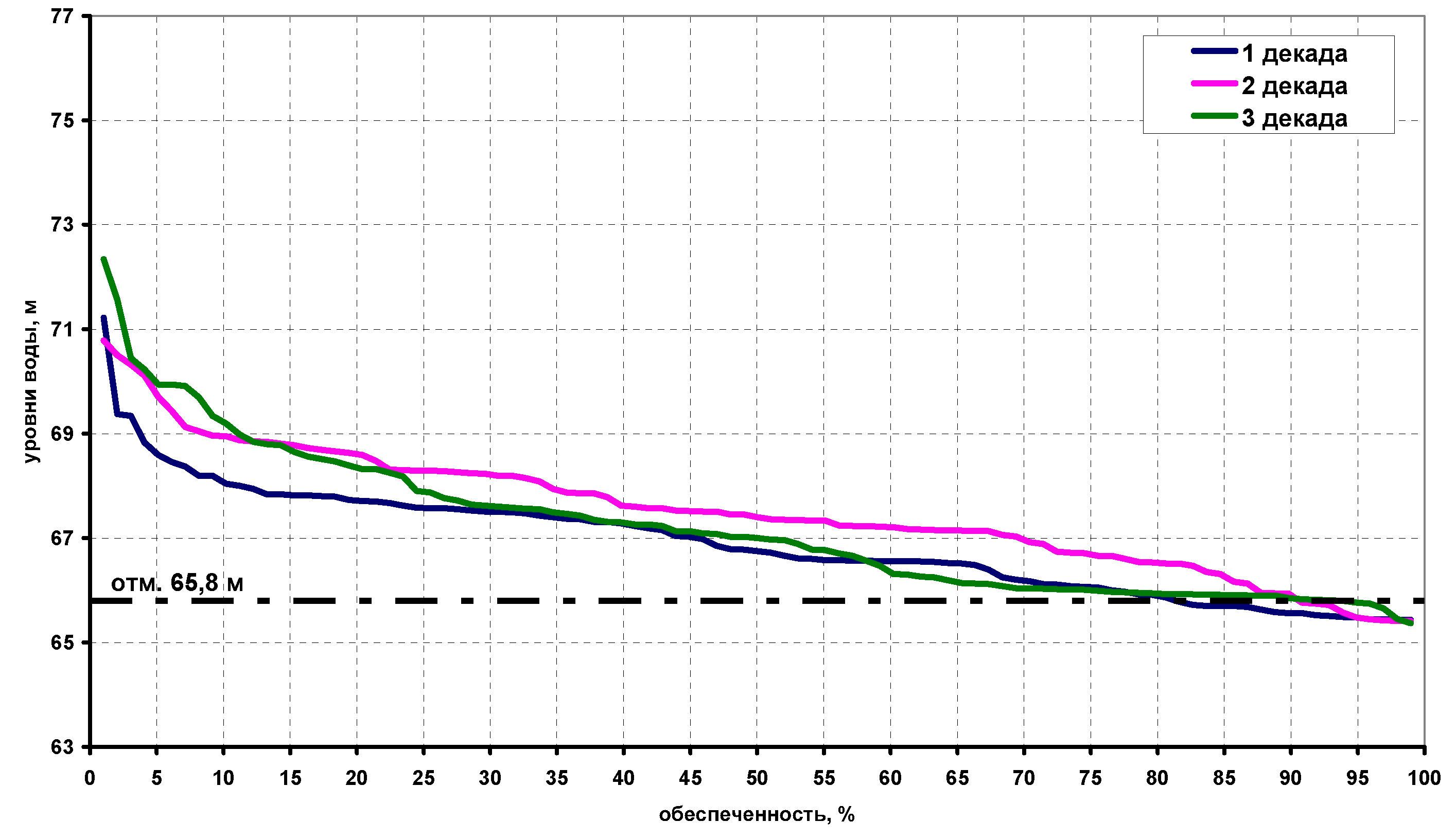

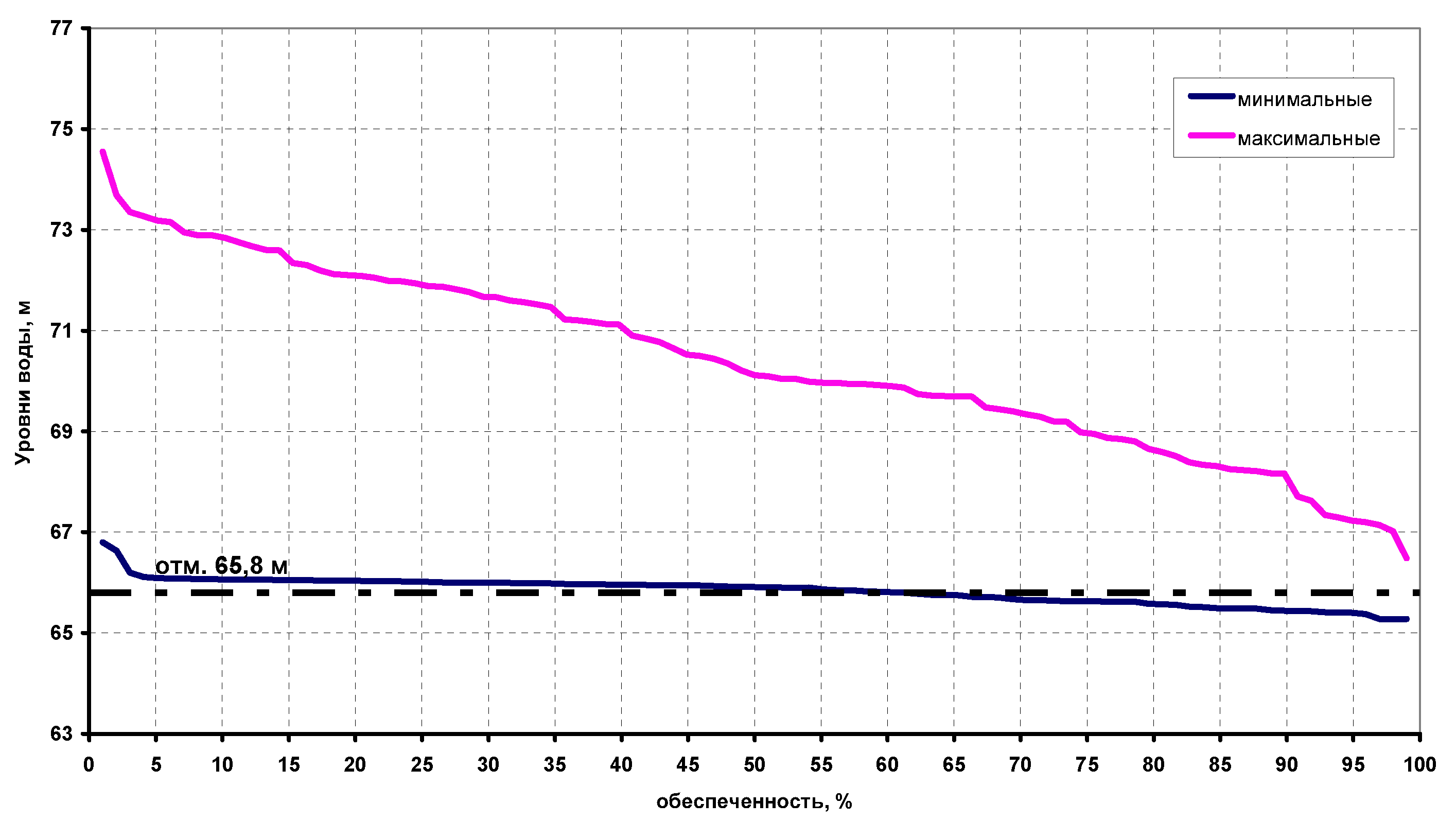

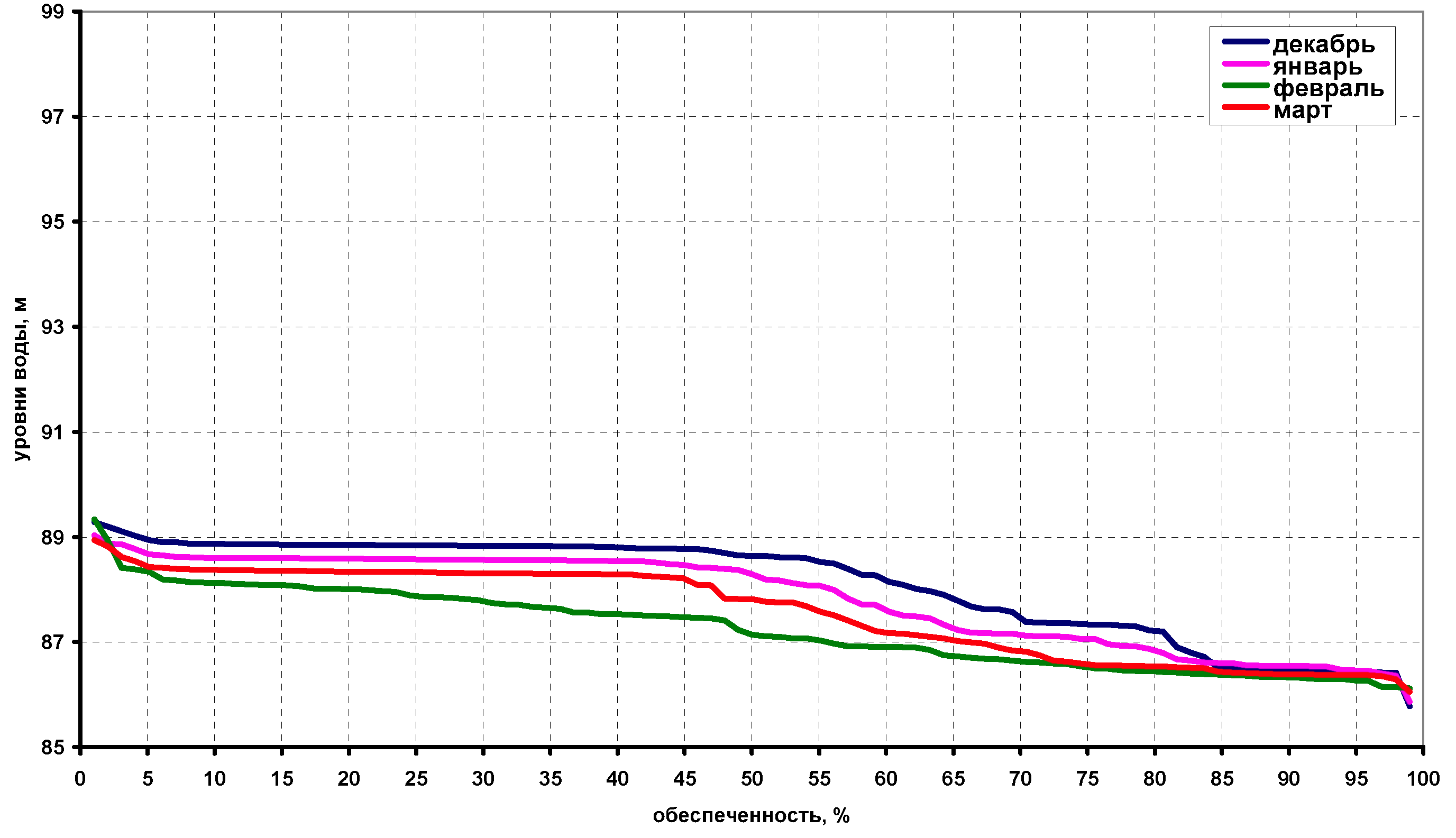

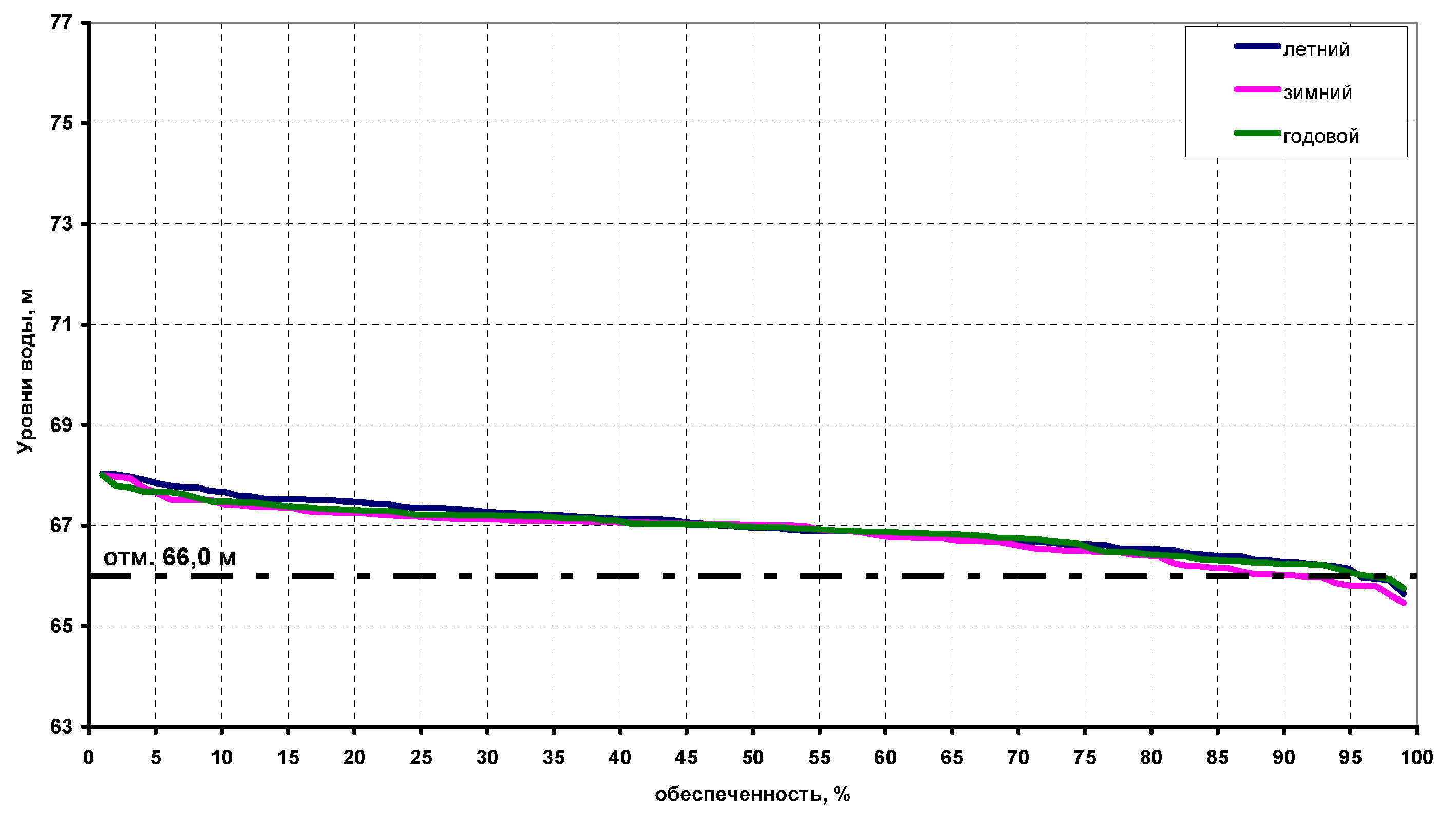

5.5. Расчетные уровни воды в нижнем бьефе ГЭС:

№№ п/п Наименование параметра Единица измерения Камская Воткинская
1 При среднемноголетнем расходе м - 66,71
2 При среднегодовом расходе (95%) м - 65,80
3 При санитарном расходе м - 64,00

5.6. Основные показатели использования водных ресурсов водохранилищ:

№№ п/п Наименование параметра Единица измерения Камское Воткинское
1 Гидросиловое оборудование Камской ГЭС:
- количество агрегатов ед. 23 -
- номинальная мощность не модернизированных агрегатов МВт 21 -
- номинальная мощность модернизированных агрегатов МВт 24 -
- установленная мощность ГЭС МВт 522/552* -
2 Гидросиловое оборудование Воткинской ГЭС:
- количество агрегатов ед. - 10
- номинальная мощность агрегатов №№ 1, 2 МВт - 110
- номинальная мощность агрегатов №№ 3-10 МВт - 100
- установленная мощность ГЭС МВт - 1020

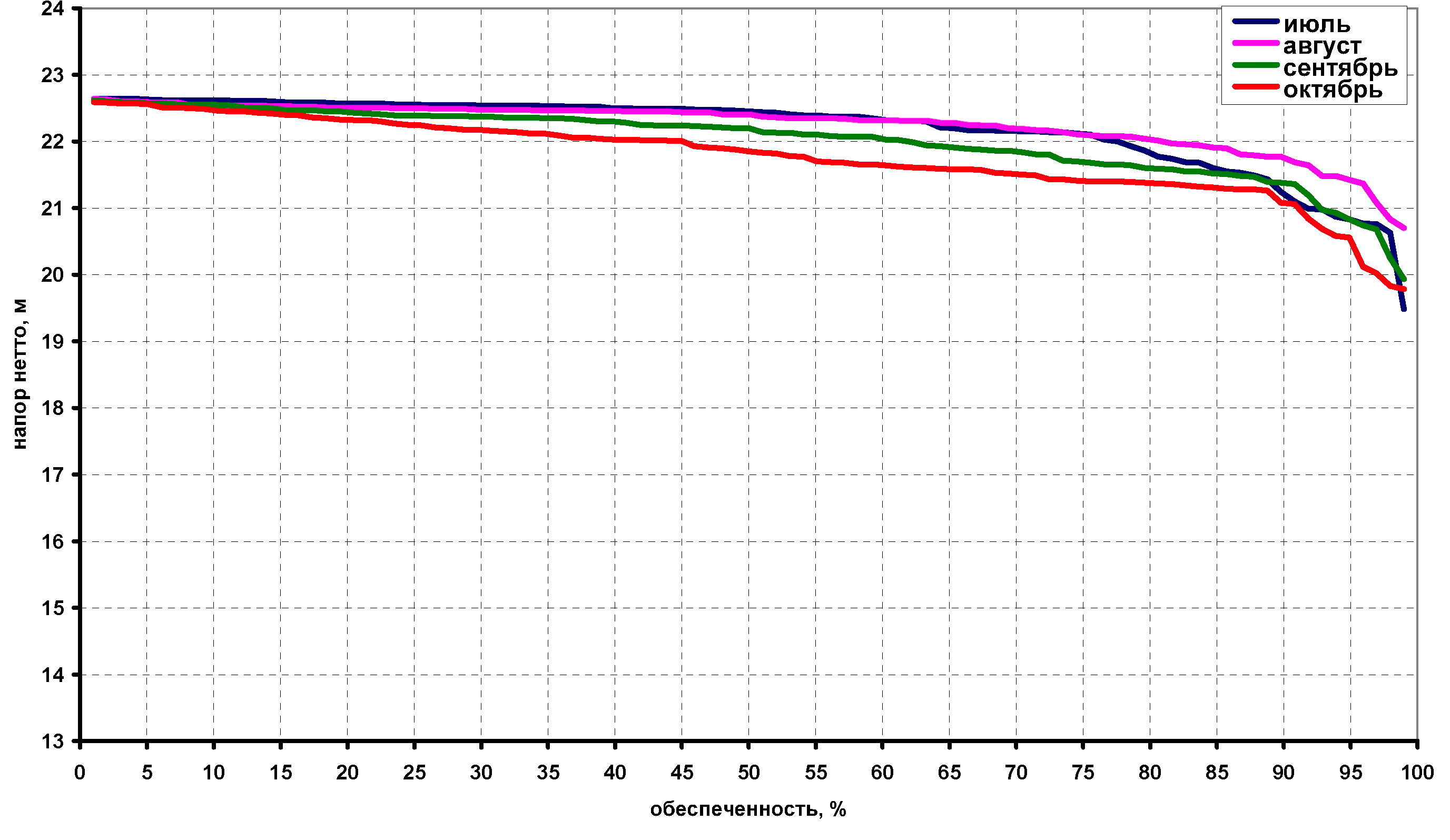

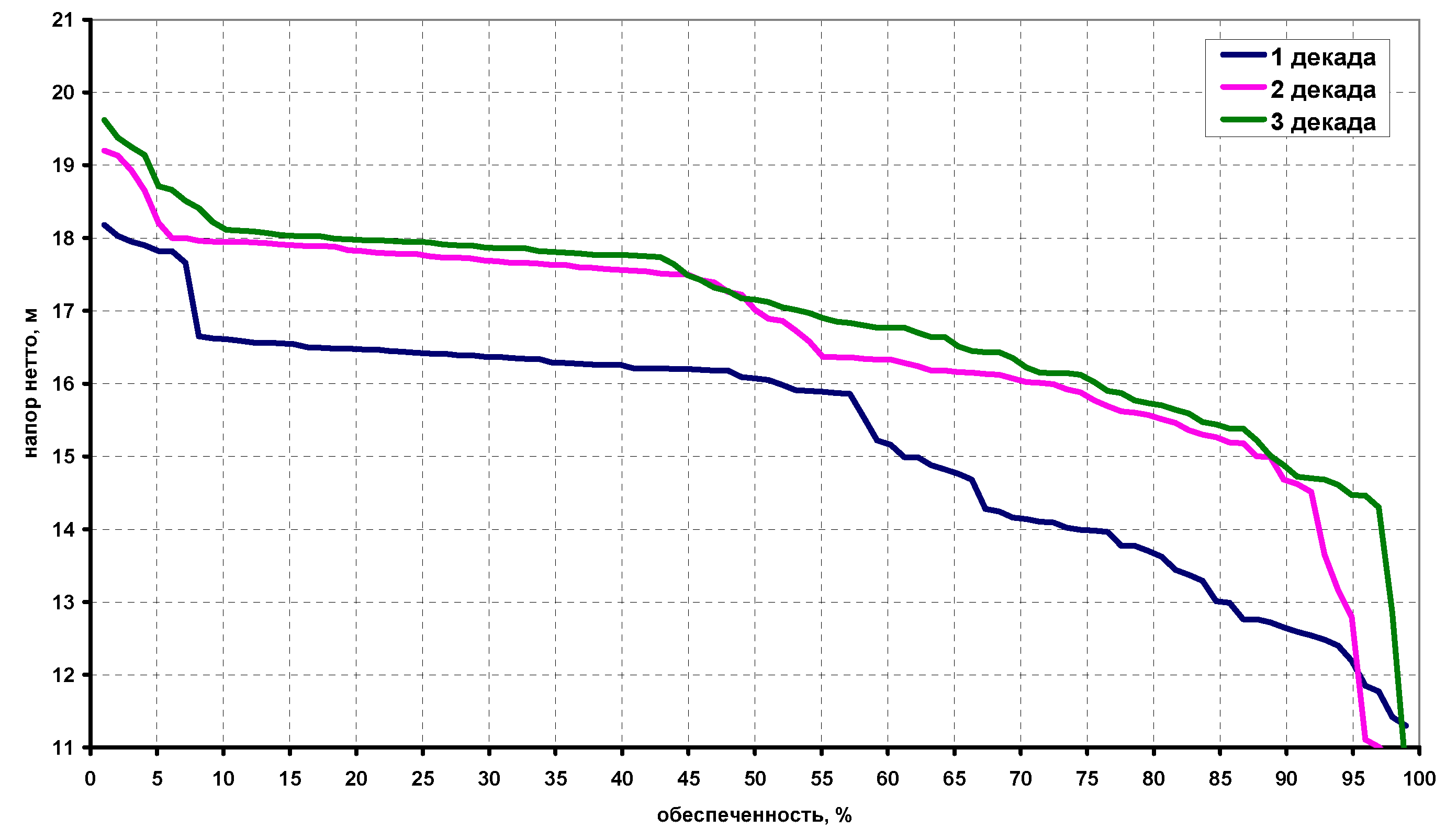

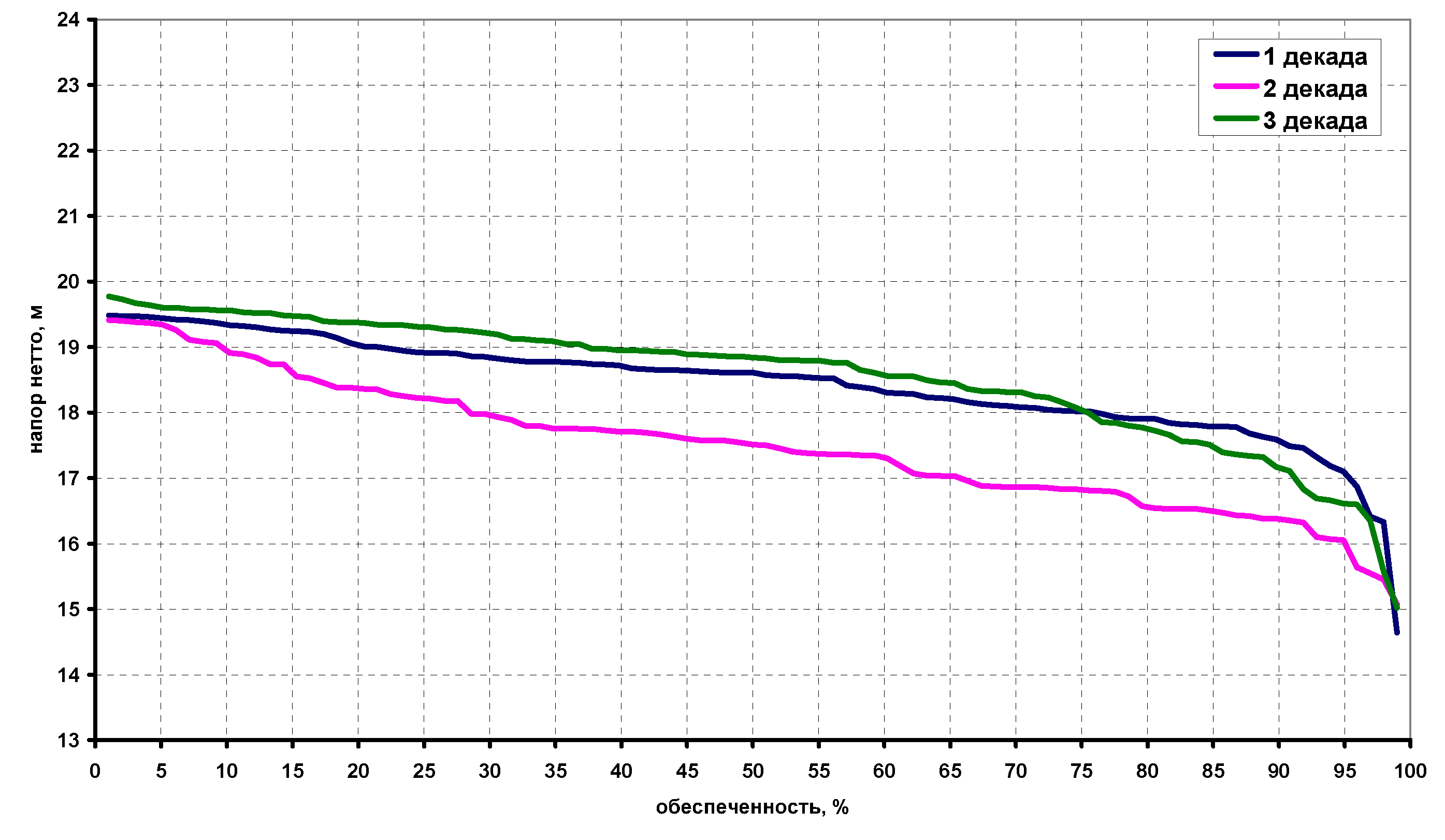

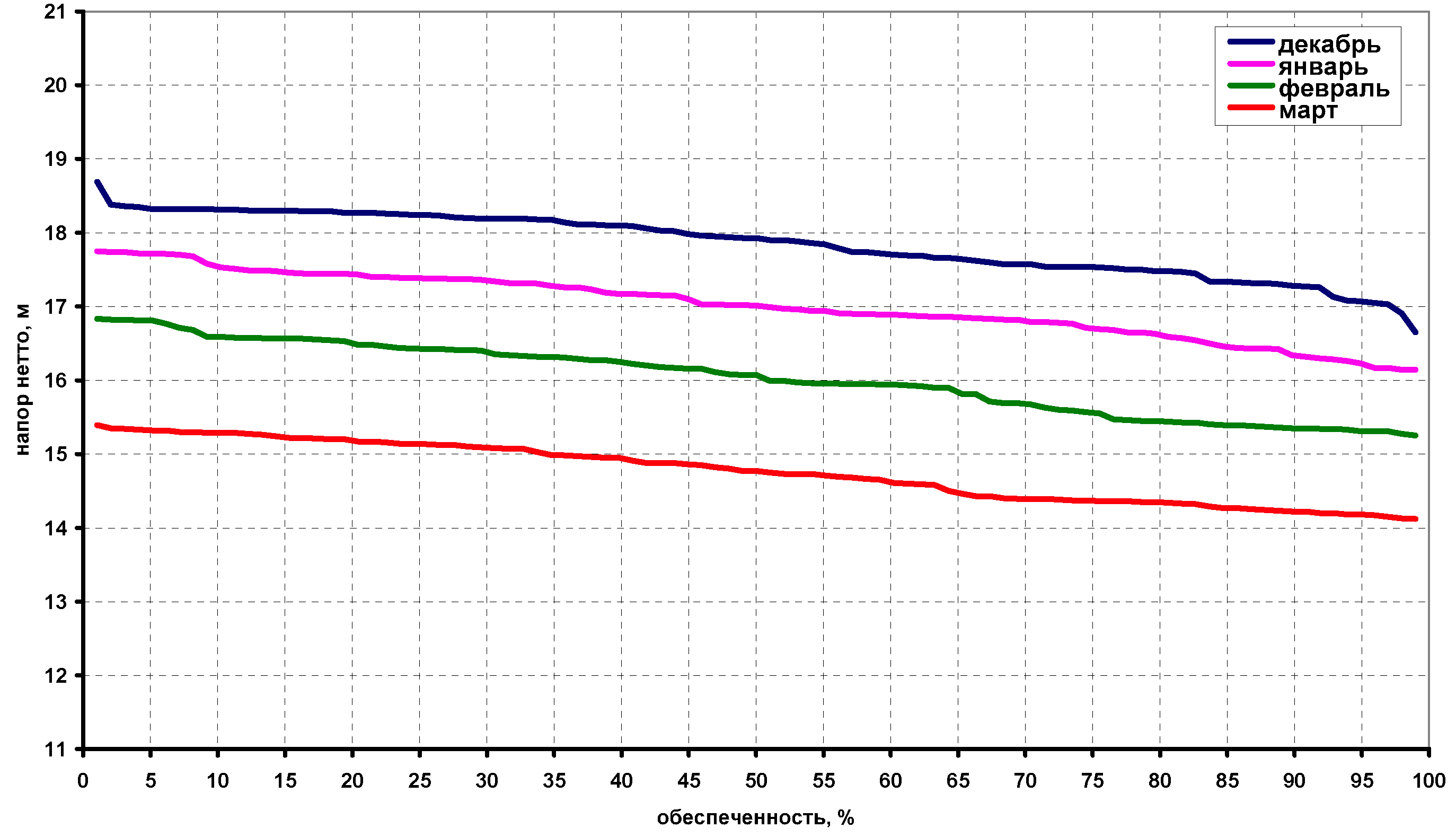

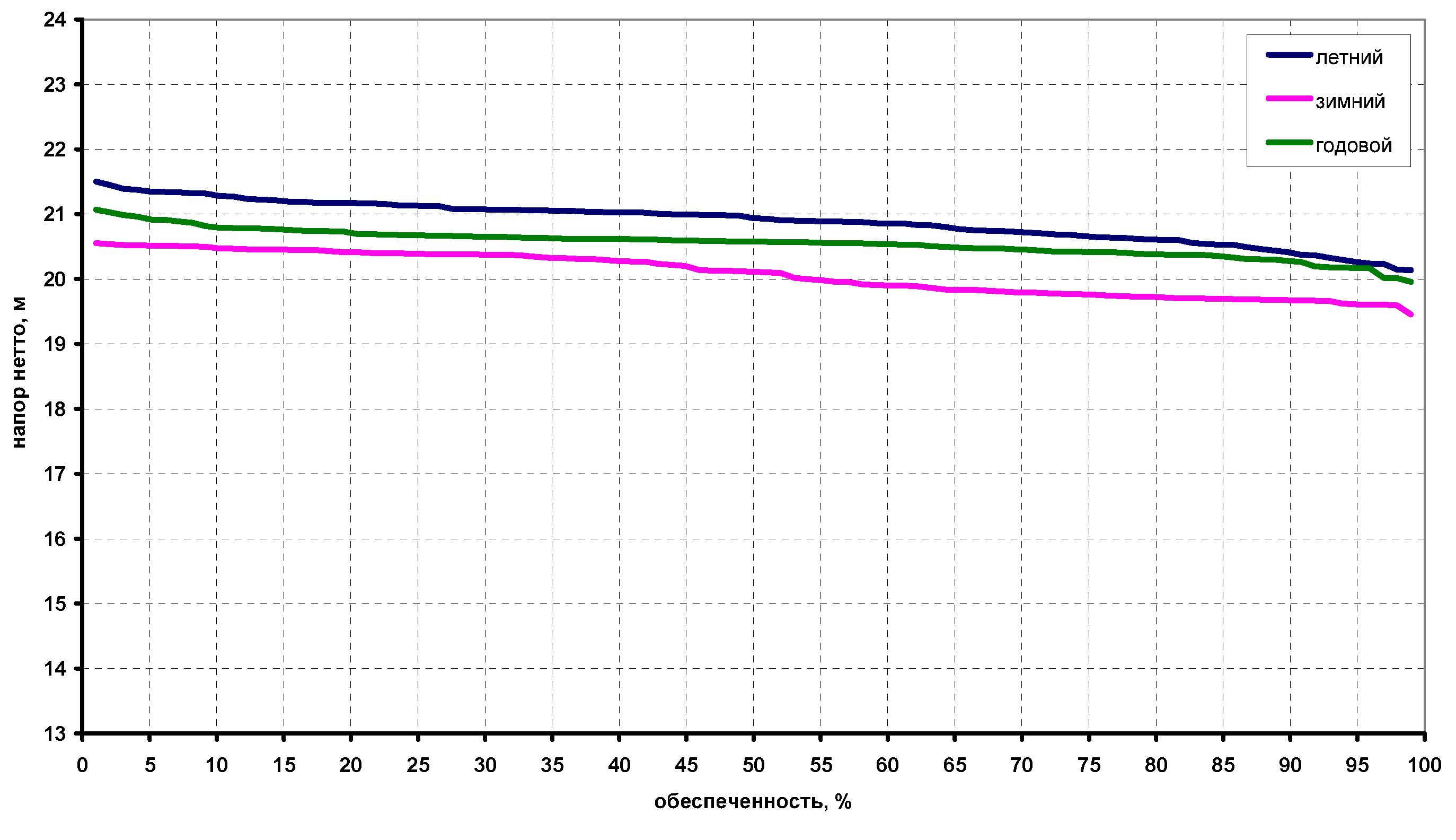

3 Напоры (нетто):
- максимальный расчетный м 20,5 22,6
- минимальный расчетный м 10,4 14,2
- среднемноголетний зимний м 16,8 20,1
- среднемноголетний летний м 17,6 20,9

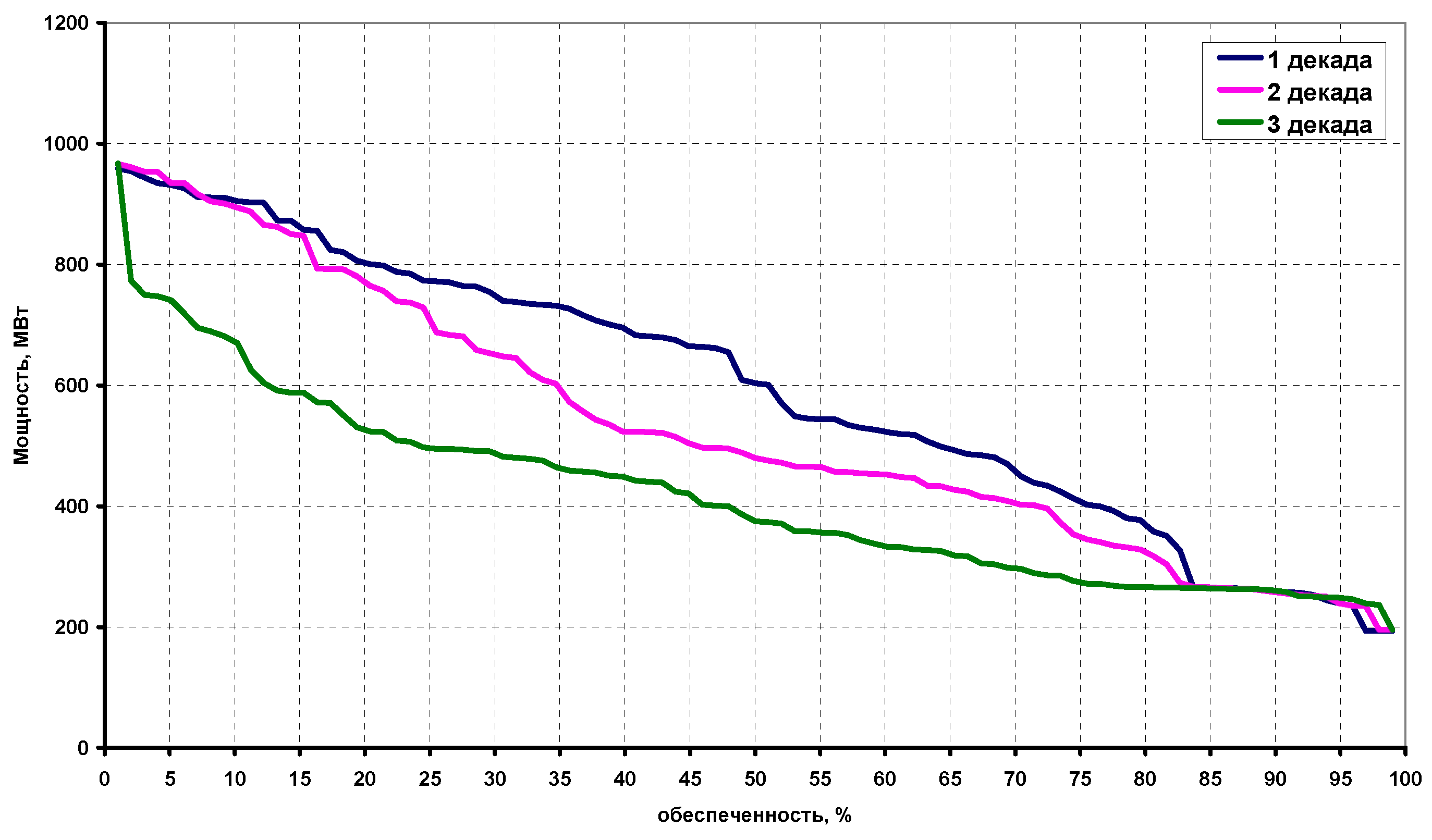

4 Зимняя мощность обеспеченностью:
- 90% МВт 115 154
- 95% МВт 101 141
5 Выработка электроэнергии:
- средняя многолетняя годовая млн. кВтч. 2020 2630
- максимальная в ряду млн. кВтч. 2980 3700
- годовая обеспеченностью 50% млн. кВтч 1990 2670
- годовая обеспеченностью 75% млн. кВтч. 1750 2360
- годовая обеспеченностью 90% млн. кВтч. 1620 2000
- годовая обеспеченностью 95% млн. кВтч. 1540 1780
6 Обеспеченность МНУ в период с 1.VI по 11.XI
- по числу бесперебойных лет % 87 88
- по продолжительности % 97 97

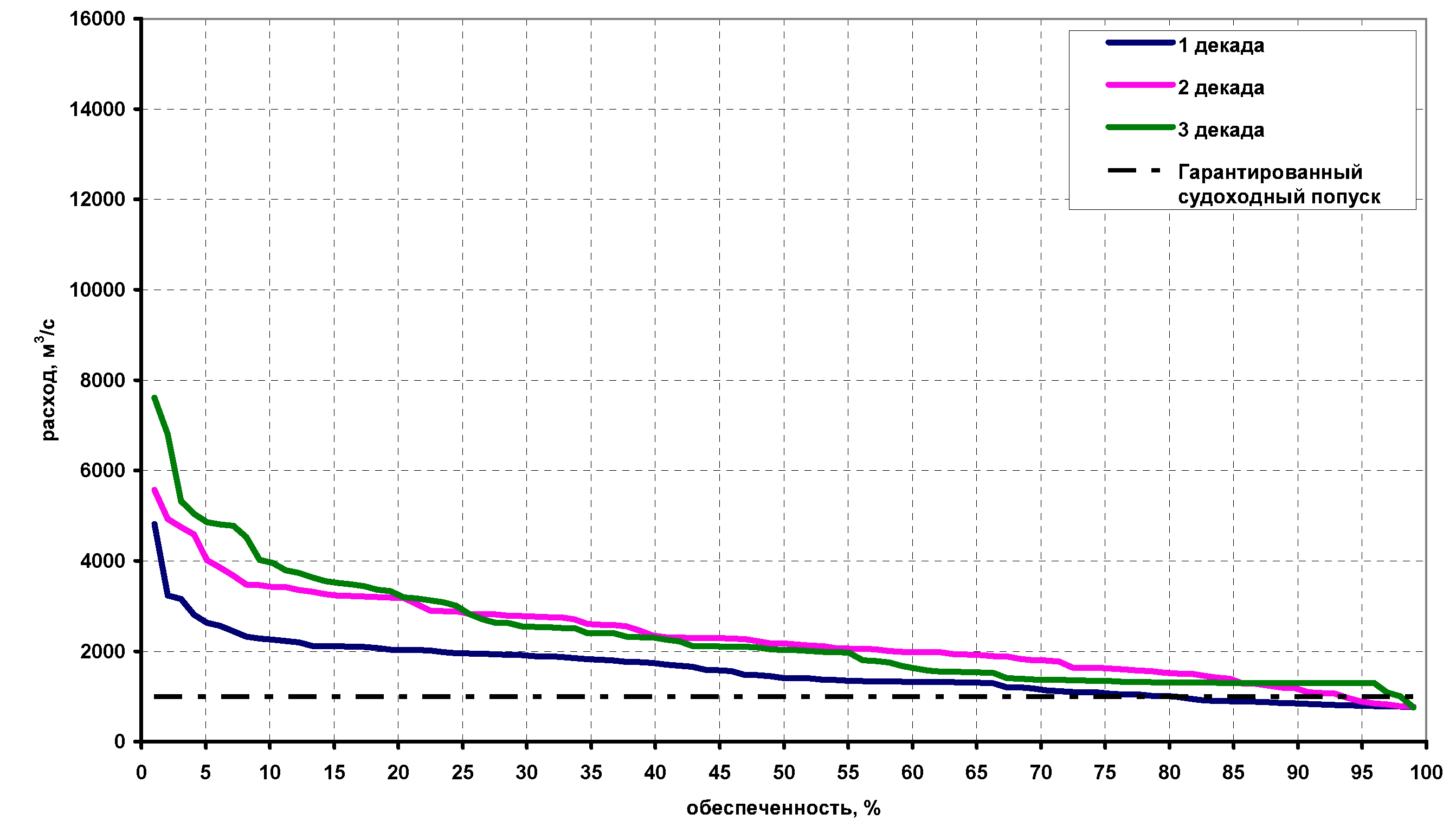

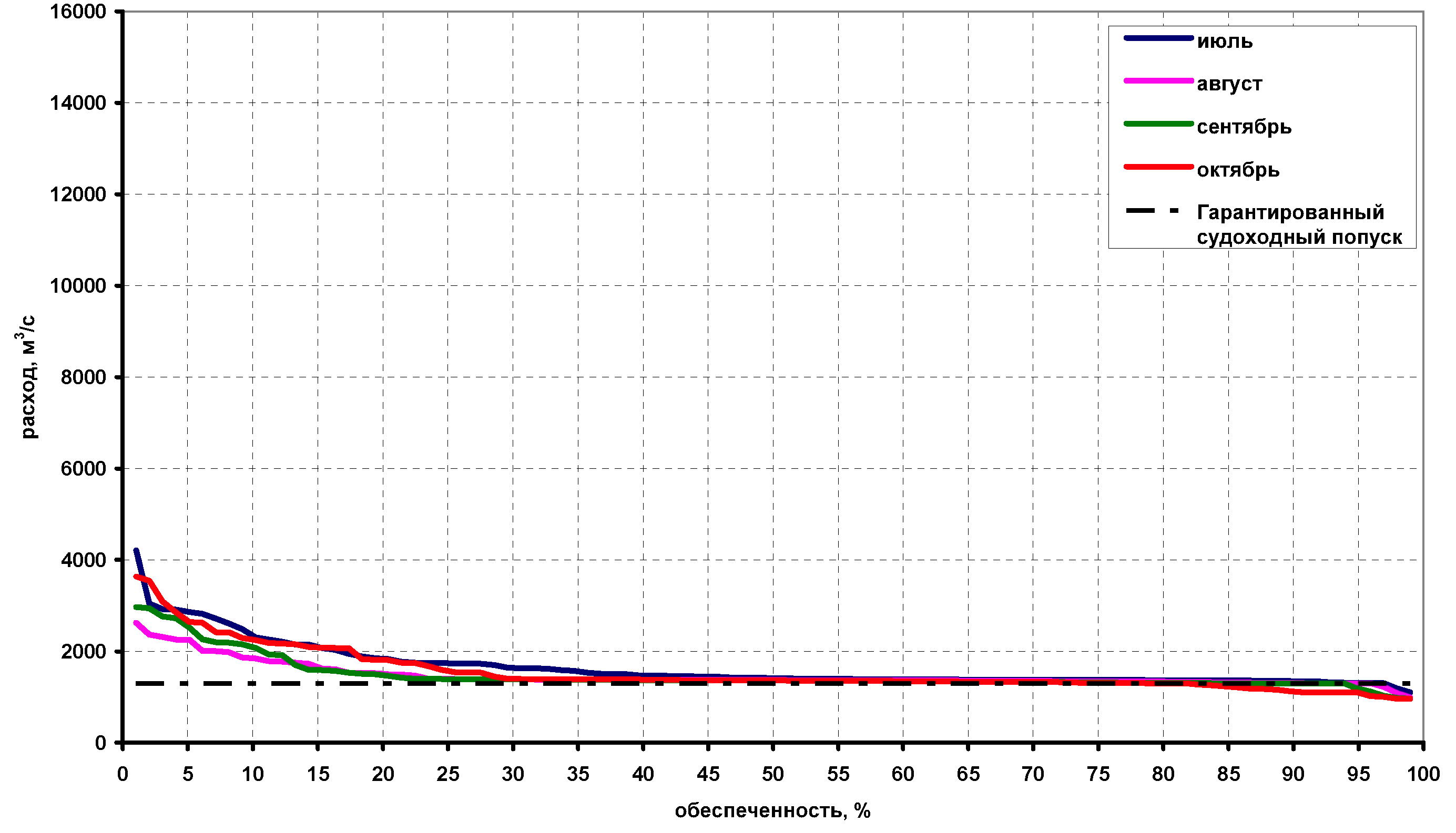

7 Обеспеченность навигационного попуска 1300 в период с 1.VI по 11.XI:
- по числу бесперебойных лет % - 78
- по продолжительности % - 95
8 Обеспеченность навигационного попуска 1300 по числу бесперебойных лет:
- с начала навигации до 1.XI % - 79
- с начала навигации до 1.Х % - 89
- с начала навигации до 1.IX % - 93

_____________________________

* - в числителе приведена мощность по состоянию на 15.09.2011 г., в знаменателе - после завершения технического перевооружения

5.7. Укрупненный водный баланс водохранилищ по 97-летнему расчетному ряду с 1914/15 по 2010/11 гг.:

№№ п/п Наименование параметра Единица измерения Камское Воткинское
1 Приходные статьи
Приток сверху 54,07 53,63
Боковой приток - 3,45
2 Расходные статьи
Безвозвратный отбор 0,13 0,12
Потери воды на испарение 0,31 0,19
Поступление воды в нижний бьеф, в том числе: 53,63 56,77
- через турбины 47,76 55,41
- фильтрация 0,47 0,32
- шлюзование 0,46 0,23
- холостые сбросы 4,94 0,81
3 Коэффициент использования притока (включая потери на фильтрацию)     0,89 0,98

5.8. Максимальные расходы и уровни воды в нижнем бьефе ГЭС:

№№ п/п Наименование параметра Единица измерения Камская Воткинская
1 Максимальные расходы воды в нижнем бьефе вероятностью превышения:
- 0,01% с г.п. 20000 20900
- 0,1% 18300 18700
- 1% 15000 15100
- 5% 12000 11900
- 10% 10560 10730
2 Максимальные уровни воды в нижнем бьефе вероятностью превышения:
- 0,01% г.п. м 99,69 76,53
- 0,1% м 98,57 76,11
- 1% м 96,87 75,34
- 5% м 95,42 74,16
- 10% м 94.37 73.66

Зависимости объемов и площадей зеркала водохранилища Камской ГЭС от уровня у плотины гидроузла представлены в Приложении № 18 к настоящим Правилам.

Интерполяционная таблица объемов Камского водохранилища представлена в Приложении № 19 к настоящим Правилам.

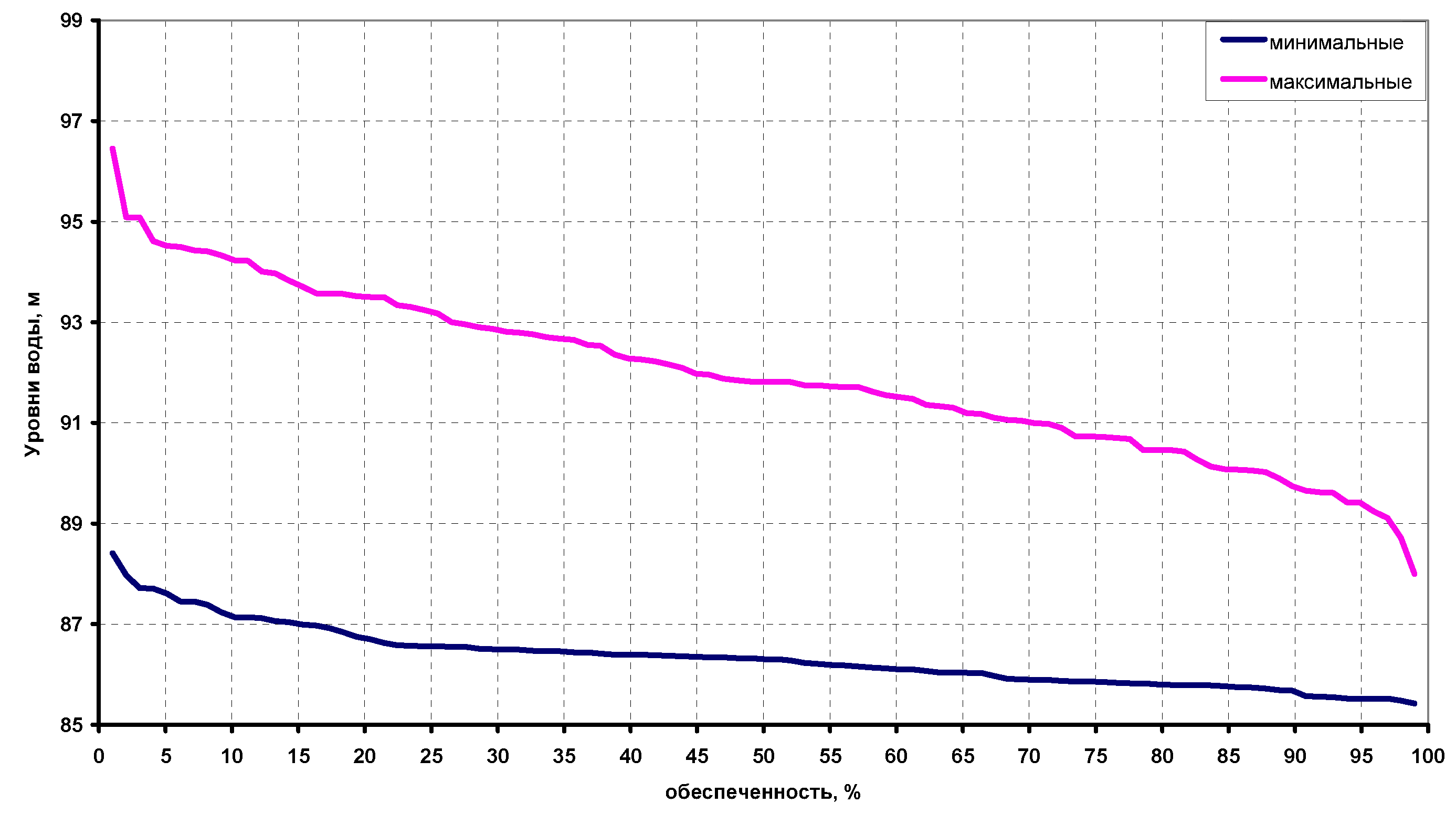

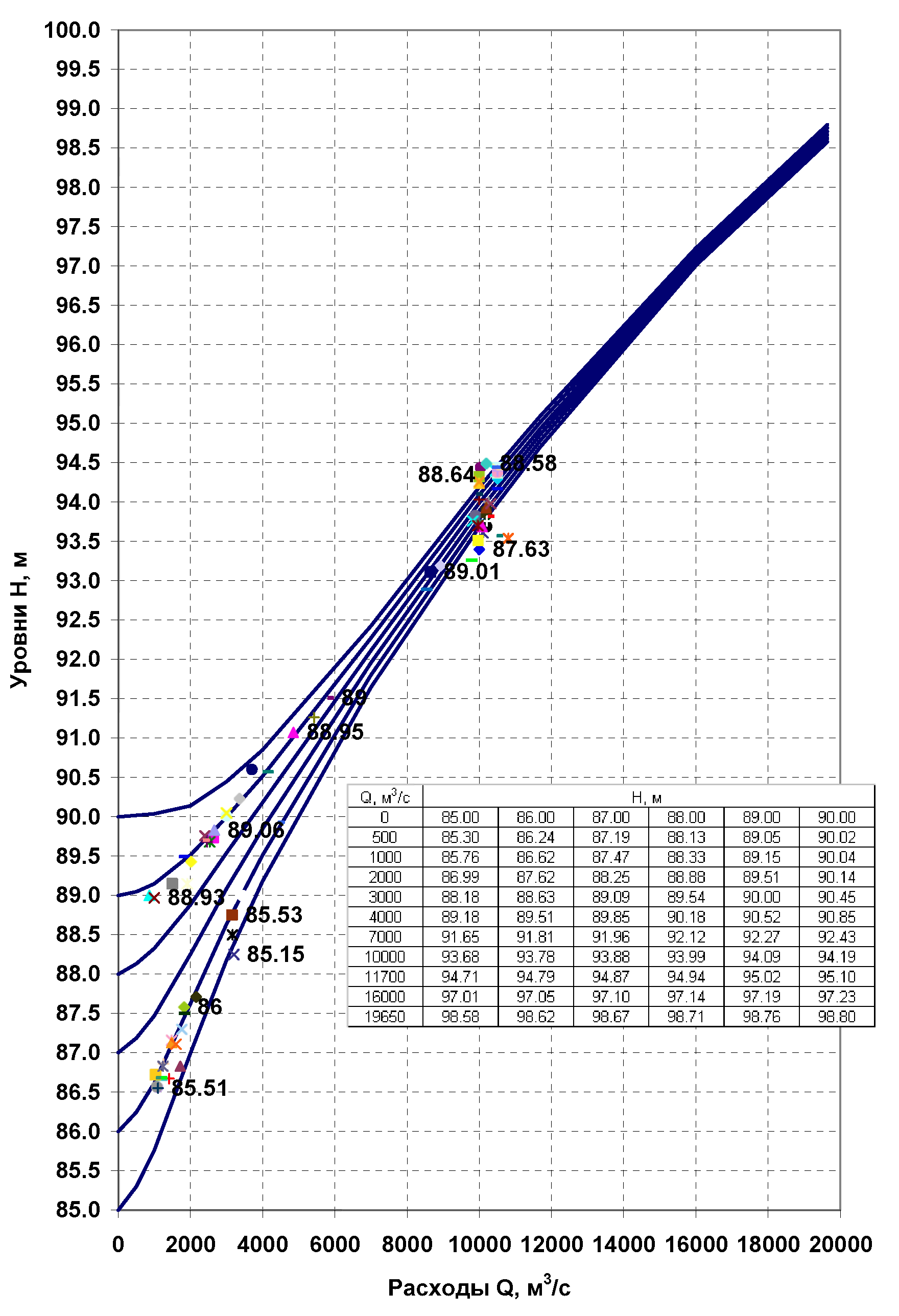

Кривые зависимости уровней воды в нижнем бьефе Камского гидроузла в зависимости от сбросных расходов и уровней воды у плотины Воткинского гидроузла приведены в Приложении № 20 к настоящим Правилам.

Зависимости объемов и площадей зеркала водохранилища Воткинской ГЭС от уровня у плотины гидроузла представлены в Приложении № 21 к настоящим Правилам.

Интерполяционная таблица объемов Воткинского водохранилища представлена в Приложении № 22 к настоящим Правилам.

Кривая зависимости расходов воды от уровней в нижнем бьефе Воткинского гидроузла представлена в Приложении № 23 к настоящим Правилам.

VI. Требования по безопасности в верхнем и нижнем бьефах

6.1. Максимальная суточная амплитуда колебаний уровня воды в нижнем бьефе Камского гидроузла в летний период не должна превышать 2,5 м, а в зимнее время - 3,0 м.

Максимальная суточная амплитуда колебаний уровня воды в нижнем бьефе Воткинского гидроузла в летний период не должна превышать 3,5 м, а в зимний период - 5,0 м.

6.2. До достижения полного открытия водосливной плотины, которое может иметь место только после достижения отметки НПУ, интенсивность увеличения среднесуточных расходов воды через водослив Камской и Воткинской ГЭС не должна превышать 3000-3500 .

Интенсивность нарастания турбинных расходов при этом не регламентируется (при суточном регулировании).

6.3. Максимальный допустимый напор на водоподпорные и водопропускные сооружения для Камского гидроузла составляет 21 м, для Воткинского гидроузла - 23 м.

6.4. Минимальный допустимый напор по условиям работы гидромеханического и гидроэнергетического оборудования для Камского гидроузла составляет 11 м, для Воткинского гидроузла - 12,25 м.

6.5. Шлюз Воткинского гидроузла разрешается использовать как водосброс только в период пропуска максимальных расходов половодья при уровнях водохранилища выше НПУ и превышении приточных расходов к створу гидроузла суммарной пропускной способности ГЭС и водосливной плотины.

6.6. Расстановка флота на зимний отстой ежегодно производится исходя из предельных отметок сработки Камского и Воткинского водохранилищ: 100,0 м и 84,0 м, соответственно.

VII. Водопользование и объемы водопотребления

7.1. Водные ресурсы Камского и Воткинского водохранилищ используются для целей энергетики, водного транспорта, водоснабжения населенных пунктов и промышленных предприятий, рыбного хозяйства, рекреации. Полезный объем водохранилищ позволяет осуществлять суточное, недельное и сезонное регулирование стока.

7.2. Камская и Воткинская ГЭС выполняют следующие функции в Объединенной энергосистеме Урала:

- выдача в систему активной и реактивной мощности и энергии;

- участие в недельном и суточном регулировании графиков нагрузки;

- регулирование частоты и перетоков мощности путем использования имеющегося резерва мощности;

- обеспечение аварийного и нагрузочного резерва мощности в энергосистеме;

- регулирование уровня напряжения на шинах ГЭС.

7.3. Требования водного транспорта:

- поддержание в навигационный период уровня воды Камского водохранилища не ниже отметки 106,0 м;

- поддержание в навигационный период уровня воды в Воткинском водохранилище не ниже отметки 87,0 м;

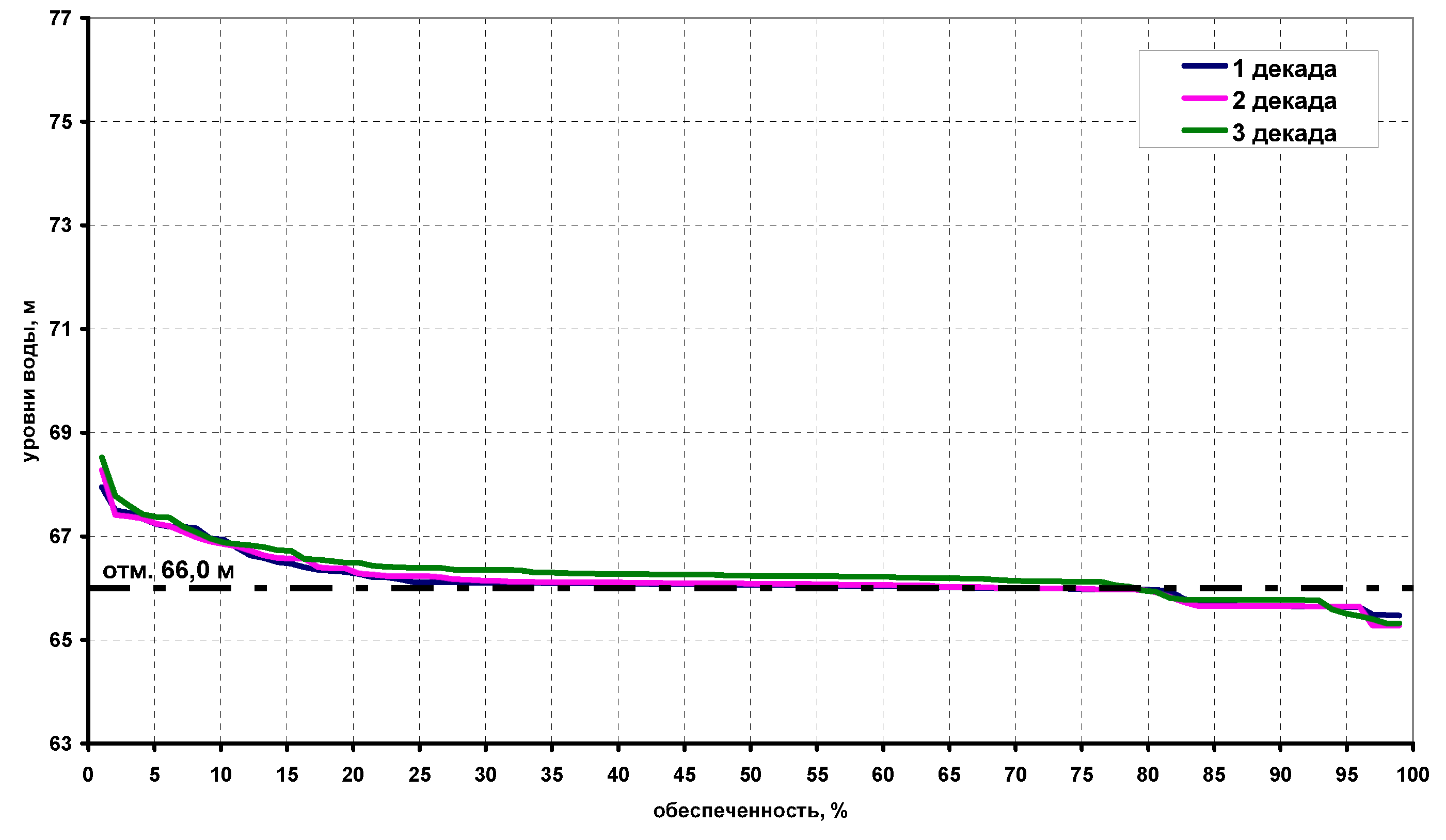

- поддержание в навигационный период в нижнем бьефе Воткинского гидроузла уровня воды не ниже 66,0 м, что обеспечивается сбросным расходом через Воткинский гидроузел в размере 1300 ;

- поддержание в межнавигационный период уровня воды Камского водохранилища не ниже отметки 100,0 м;

- поддержание в межнавигационный период уровня воды в Воткинском водохранилище не ниже 84,0 м;

- обеспечение необходимых объемов воды на шлюзование через гидроузлы.

7.4. Годовой объем забора воды из Камского водохранилища на современном уровне составляет примерно 1,9 , из Воткинского водохранилища - 0,3 , при этом безвозвратный отбор воды из каждого водохранилища составляет 0,1-0,15 в год.

7.5. Требования жилищно-коммунального хозяйства:

- санитарный попуск в нижний бьеф Камского гидроузла должен составлять 300 (минимальный в течение суток).

7.6. В целях создания нормальных условий для естественного воспроизводства рыбных запасов необходимо в весенний нерестовый период с 10 апреля по 10 июня обеспечивать сначала плавное повышение, а затем стабильность уровня воды в Камском и Воткинском водохранилищах. Зимнюю сработку водохранилищ производить по возможности плавно.

VIII. Порядок регулирования режима функционирования водохранилищ

8.1. Режим использования водных ресурсов Камского водохранилища назначается исходя из отметок уровня воды у плотины Камского гидроузла в соответствии с диспетчерским графиком работы Камского гидроузла, приведенным в Приложении № 24 к настоящим Правилам. Водные ресурсы Воткинского водохранилища используются в соответствии с диспетчерским графиком работы Воткинского гидроузла приведенным в Приложении № 25 к настоящим Правилам.

8.2. Поле диспетчерского графика работы Камского гидроузла, построенного в координатах отметок уровней воды у плотины гидроузла и времени, разбито на восемь режимных зон.

8.2.1. Зона I - зона неиспользуемого объема водохранилища, расположена ниже линии 1 диспетчерского графика работы Камского гидроузла. В пределах этой зоны сбросной расход в нижний бьеф гидроузла назначается исходя из условия обеспечения санитарных требований в нижнем бьефе Камского гидроузла.

Базовый сбросной расход Камского гидроузла составляет 300 в течение всего года.

8.2.2. Зона II - зона минимальной отдачи, расположена между линиями 1 и 2 диспетчерского графика работы Камского гидроузла. Назначением зоны является ограничение отдачи с целью предотвращения сработки водохранилища ниже отметки 100,0 м.

В пределах этой зоны сбросной расход в нижний бьеф Камского гидроузла назначается равным 600 в течение всего года.

8.2.3. Зона III - зона отдачи, сниженной примерно на 20% относительно гарантированной, расположена между линиями 2 и 3 диспетчерского графика работы Камского гидроузла.

В пределах этой зоны сбросной расход в нижний бьеф Камского гидроузла назначается равным 1000 в течение всего года.

8.2.4. Зона IV - зона отдачи, сниженной на 10-20% относительно гарантированной, расположена между линиями 3 и 4 диспетчерского графика работы Камского гидроузла.

В пределах этой зоны сбросной расход в нижний бьеф Камского гидроузла назначается равным 1000-1100 в течение всего года.

8.2.5. Зона V - зона гарантированной отдачи, расположена между линиями 4 и 5 диспетчерского графика работы Камского гидроузла.

В пределах этой зоны сбросной расход в нижний бьеф Камского гидроузла назначается равным 1200-1300 в течение всего года. В зависимости от даты начала половодья верхняя граница зоны V смещается, как показано на листах 3 и 4 Приложения № 24 к настоящим Правилам. За начало половодья условно принимается дата, когда среднесуточный расход притока к створу гидроузла превысит 1000

8.2.6. Зона VI - зона повышенной отдачи, расположена между линиями 5 и 6 диспетчерского графика работы Камского гидроузла.

В пределах этой зоны сбросной расход в нижний бьеф Камского гидроузла назначается равным 1300-3700 .

В зависимости от даты начала половодья верхняя граница зоны VI смещается, как показано на листах 3 и 4 Приложения № 24 к настоящим Правилам.

8.2.7. Зона VII - зона открытия водосливной плотины, расположена между линиями 6 и 7 диспетчерского графика работы Камского гидроузла.

В пределах этой зоны сбросной расход назначается в диапазоне 6000-20000 .

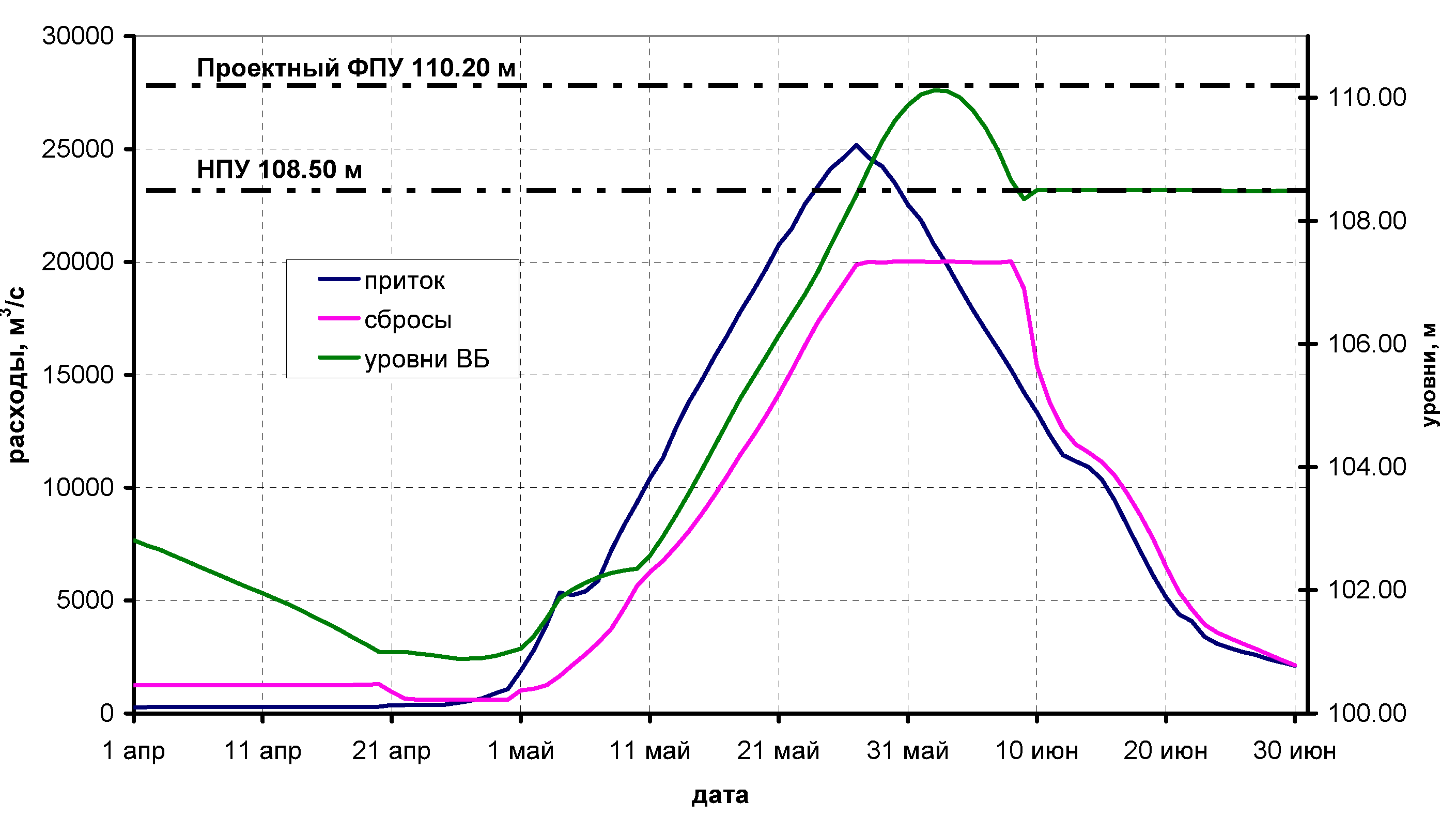

При пропуске половодий объемом обеспеченностью менее 5% для создания требуемой пропускной способности в отдельные сутки может потребоваться работа гидроагрегатов при пониженных напорах.

Интенсивность увеличения среднесуточных расходов воды через водосливную плотину не должна превышать 3000-3500 в сутки.

8.2.8. Зона VIII - зона максимальных сбросов, расположена выше линии 7.

С 1 апреля по 10 ноября в пределах этой зоны расход 20000 пропускается через гидроагрегаты и водосливную плотину Камской ГЭС.

Для обеспечения указанной пропускной способности гидроузла в отдельные сутки может потребоваться работа гидроагрегатов при пониженных напорах.

С 11 ноября по 31 марта в пределах данной зоны сбросы осуществляются через гидроагрегаты, что примерно соответствует расходу 3700 .

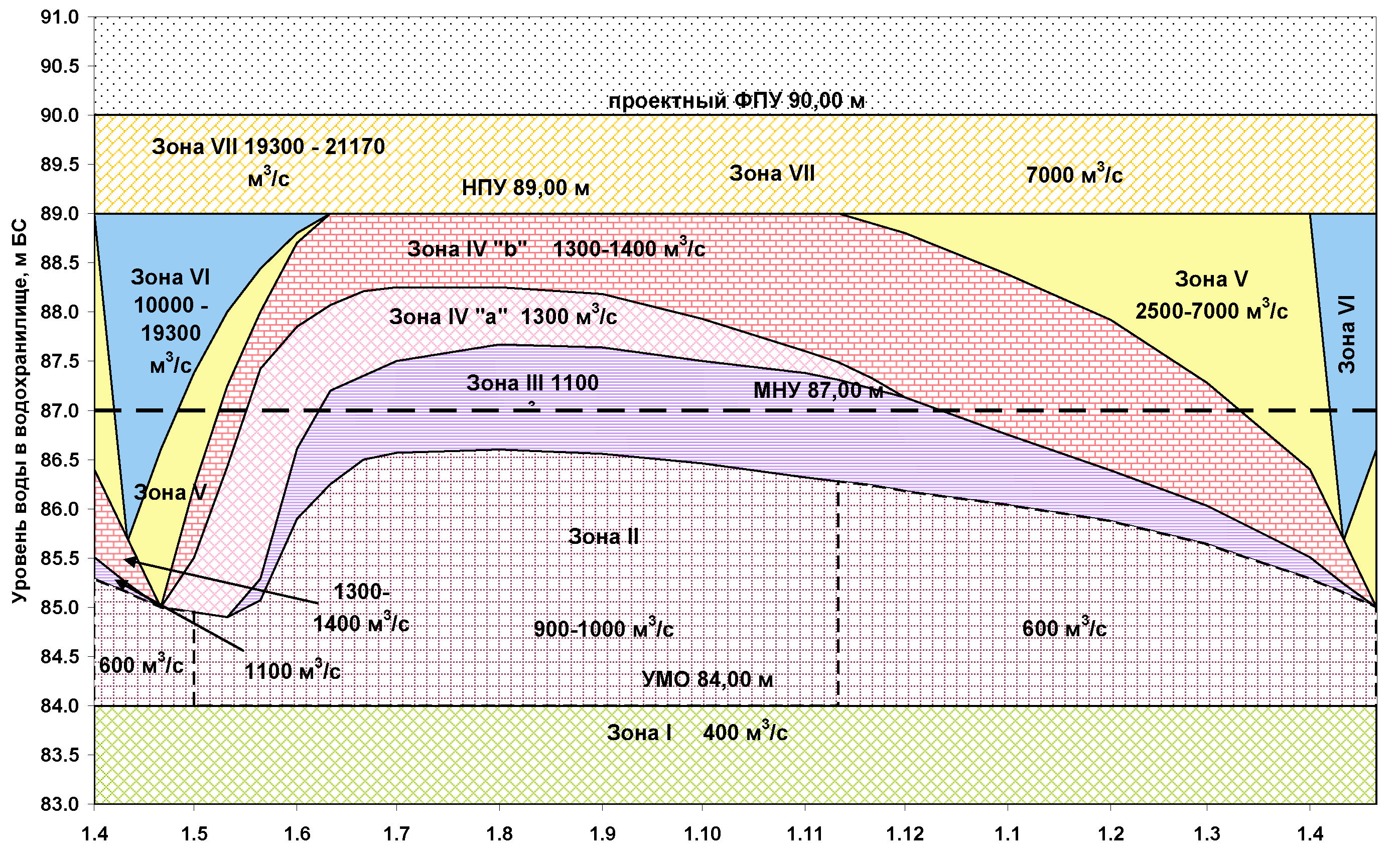

8.3. Поле диспетчерского графика работы Воткинского гидроузла, построенного в координатах отметок уровней воды у плотины гидроузла и времени, разбито на семь режимных зон.

8.3.1. Зона I - зона неиспользуемого объема водохранилища, расположена ниже линии 1 диспетчерского графика работы Воткинского гидроузла. В пределах этой зоны сбросной расход в нижний бьеф гидроузла назначается исходя из условия обеспечения санитарных требований в нижнем бьефе Воткинского гидроузла.

Среднесуточный сбросной расход Воткинского гидроузла составляет 400 в течение всего года.

8.3.2. Зона II - зона отдачи, сниженной примерно на 20% относительно гарантированной, расположена между линиями 1 и 2 диспетчерского графика работы Воткинского гидроузла.

В пределах этой зоны сбросы через Воткинский гидроузел назначаются с 1 мая по 10 ноября равными 900-1000 , в остальное время года - 600 .

8.3.3. Зона III - зона отдачи, сниженной примерно на 10% относительно гарантированной, расположена между линиями 2 и 3 диспетчерского графика работы Воткинского гидроузла.

В пределах этой зоны сбросной расход в нижний бьеф Воткинского гидроузла назначается равным 1100 в течение всего года.

8.3.4. Зона IV - зона гарантированной отдачи, в пределах которой выделяются 2 подзоны.

Подзона IV «а» расположена между линиями 3 и 4 диспетчерского графика работы Воткинского гидроузла. В пределах подзоны IV «а» сбросной расход в нижний бьеф Воткинского гидроузла назначается равным 1300 .

Подзона IV «b» расположена между линиями 4 и 5 диспетчерского графика работы Воткинского гидроузла. В пределах подзоны IV «b» сбросной расход в нижний бьеф Воткинского гидроузла назначается равным 1300-1400 в течение всего года.

8.3.5. Зона V - зона повышенной отдачи, расположена между линиями 5 и 6 диспетчерского графика работы Воткинского гидроузла.

В пределах этой зоны сбросной расход в нижний бьеф Воткинского гидроузла назначается равным 2500-7000 .

В зависимости от даты начала половодья верхняя граница зоны V смещается, как показано на листах 3 и 4 Приложения № 25 к настоящим Правилам.

8.3.6. Зона VI - зона открытия водосливной плотины, распложена между линиями 6 и 7 диспетчерского графика.

В пределах этой зоны сброс через Воткинский гидроузел назначается в пределах 10000-19300 .

Интенсивность увеличения среднесуточных расходов воды через водосливную плотину Воткинского гидроузла не должна превышать 3000-3500 в сутки.

8.3.7. Зона VII - зона максимальных сбросов, расположена выше линии 7 диспетчерского графика.

С 1 апреля по 10 ноября в пределах этой зоны Воткинская ГЭС работает со всеми открытыми пролетами водосливной плотины. Значение сбросного расхода зависит только от уровня воды в водохранилище и при полной загрузке агрегатов Воткинской ГЭС составляет 19300-21170 .

С 11 ноября по 31 марта в пределах данной зоны сбросы осуществляются через гидроагрегаты, что примерно соответствует расходу 7000 .

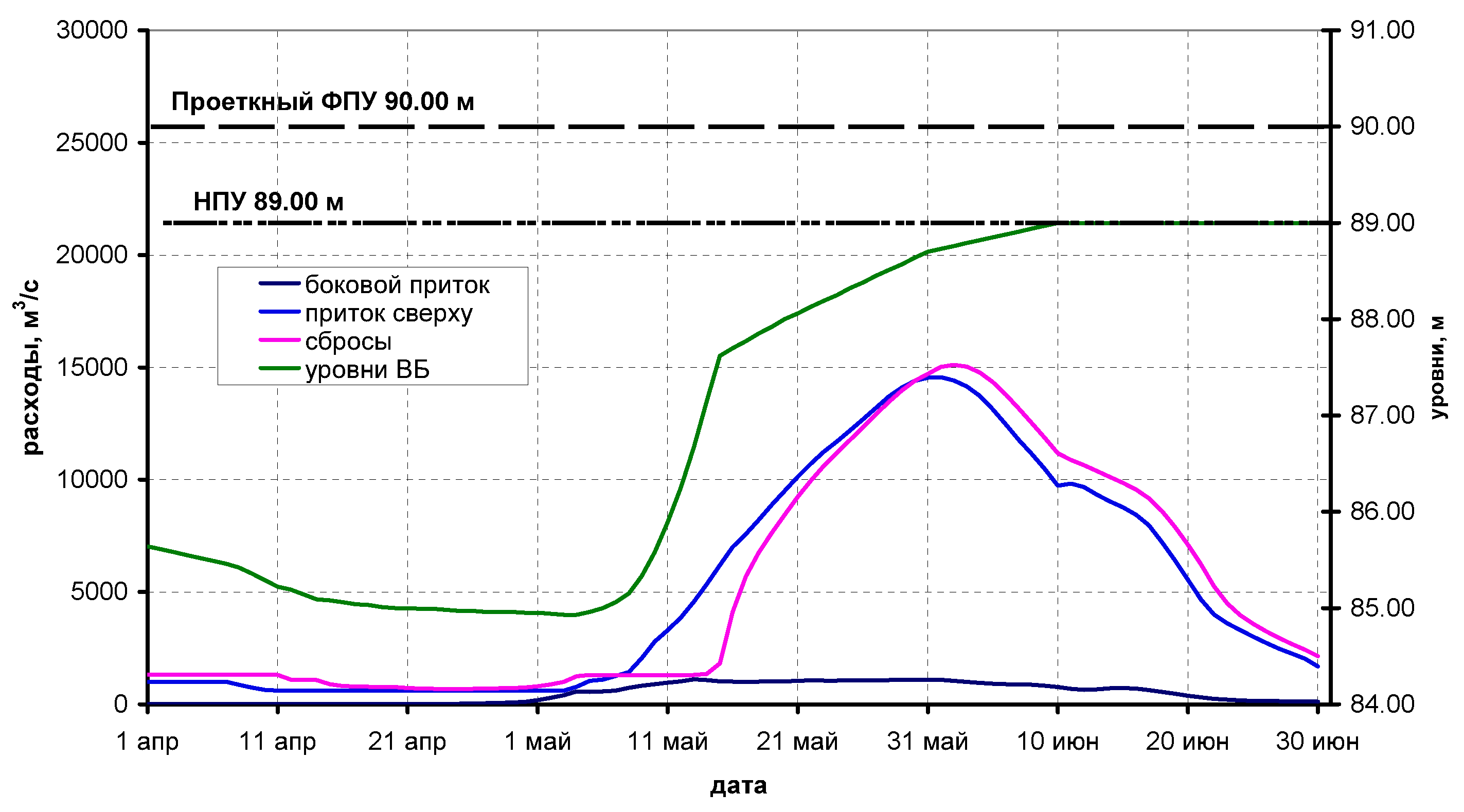

8.4. Регулирование режима работы Камского и Воткинского гидроузлов по диспетчерским графикам осуществляется в соответствии с интервалами регулирования, которые рекомендуется принимать равными одной декаде в период с апреля по июнь и в ноябре (начинающейся с 1, 11 и 21 числа каждого календарного месяца), и одному календарному месяцу в остальные периоды.

В период пропуска максимальных расходов воды при высокой интенсивности наполнения водохранилищ и интенсивном росте притока воды к водохранилищам интервал регулирования назначается равным 1 суткам.

8.5. Отдача Камского и Воткинского водохранилищ назначается в соответствии с приведенным ниже порядком.

8.5.1. Сбросы воды из Камского и Воткинского водохранилищ назначаются исходя из расчетного значения отметки уровня воды у плотины соответствующего гидроузла на конец конкретного интервала регулирования таким образом, чтобы средний сбросной расход через гидроузел за указанный интервал был равен сбросному расходу, соответствующему той зоне диспетчерского графика, в которой окажется отметка уровня воды в водохранилище в конце интервала регулирования. Таким образом, изменение режима работы гидроузла может осуществляться до пересечения линий, разграничивающих режимные зоны диспетчерского графика.

В случае если расчетное значение отметки на конец интервала регулирования попадает точно на границу зон диспетчерского графика, средний за интервал расход сброса через гидроузел должен лежать в пределах значений сбросных расходов, соответствующих режимным зонам графика, разграничиваемым данной линией.

8.5.2. При назначении режимов работы Камского и Воткинского водохранилищ на поле диспетчерского графика наносится отметка уровня воды у плотины на начало расчетного интервала времени - интервала регулирования, и определяется режимная зона, в которой начинает работать гидроузел в этот интервал времени.

В соответствии с определенной зоной определяется среднеинтервальный расход в нижнем бьефе гидроузла - отдача водохранилища.

Расчет отметки уровня воды на конец интервала регулирования выполняется по заданным расходу в нижний бьеф и притоку в водохранилище: прогнозному или оценочному.

8.6. В зависимости от режимной зоны диспетчерского графика, в которой работает водохранилище, отклонение фактического расхода в нижний бьеф гидроузла среднего за прошедший интервал регулирования от расхода, требуемого по диспетчерскому графику, не должно превышать:

- для Камского гидроузла:

- 20 в зоне I;

- 30 в зонах II - V;

- 100 в зоне VI;

- 300 в зоне VII;

- 500 в зоне VIII.

- для Воткинского гидроузла:

- 20 в зоне I;

- 30 в зонах II - IV;

- 100 в зоне V;

- 300 в зоне VI;

- 500 в зоне VII.

При этом фактическое отклонение отметки уровня воды у плотины Камского и Воткинского гидроузлов от значений диспетчерского графика не должно превышать ±5 см с учетом поправки на сгонно-нагонные ветровые явления.

8.7. Для Камского и Воткинского водохранилищ устанавливается следующий порядок использования гидрологических прогнозов:

8.7.1. При наличии надежных прогнозов притока в Камское водохранилище и бокового притока в Воткинское водохранилище на предстоящий интервал регулирования, в зависимости от положения уровней воды у плотины соответствующих гидроузлов относительно линий диспетчерских графиков, приведенных в Приложении № 24 для Камского водохранилища и в Приложении № 25 для Воткинского водохранилища:

- если уровень у плотины на начало интервала регулирования находится ниже линии 3 диспетчерского графика, то принимается нижний предел прогноза притока;

- если уровень у плотины на начало интервала регулирования находится выше линии 4 диспетчерского графика, то принимается верхний предел прогноза притока;

- если уровень у плотины на начало интервала регулирования находится между линиями 3 и 4 диспетчерского графика, то принимается среднее значение диапазона прогноза притока.

8.7.2. При отсутствии или низкой надежности прогнозов притока к створу Камского гидроузла и бокового притока между Камским и Воткинским гидроузлами на предстоящий интервал регулирования, приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилища за предшествовавшие 10-15 суток.

8.8. Регулирование мощности Камской ГЭС полностью исключается в режимной зоне I диспетчерского графика Камского водохранилища.

В прочих режимных зонах Камская ГЭС может осуществляться суточное и недельное регулирование мощности.

На Воткинской ГЭС в режимной зоне I в зимний период допускается суточное и недельное регулирование мощности.

На Воткинской ГЭС в период навигации с 1 мая по 10 ноября в режимных зонах III, IV суточное и недельное регулирование мощности ведется при условии обеспечения базового расхода 1000 , в зоне II регулирование мощности в период навигации исключается.

8.9. Порядок работы Камского и Воткинского гидроузлов в зимних условиях, при пропуске высоких вод весенне-летнего половодья и дождевых паводков устанавливается согласно диспетчерским графикам в соответствии с общим порядком, определенным пунктами 8.2 - 8.6 настоящих Правил.

8.10. Расчетные обеспеченности показателей работы Камского гидроузла и водохранилища приведены в Приложении № 26 к настоящим Правилам. Расчетные обеспеченности показателей работы Воткинского гидроузла и водохранилища приведены в Приложении № 27 к настоящим Правилам.

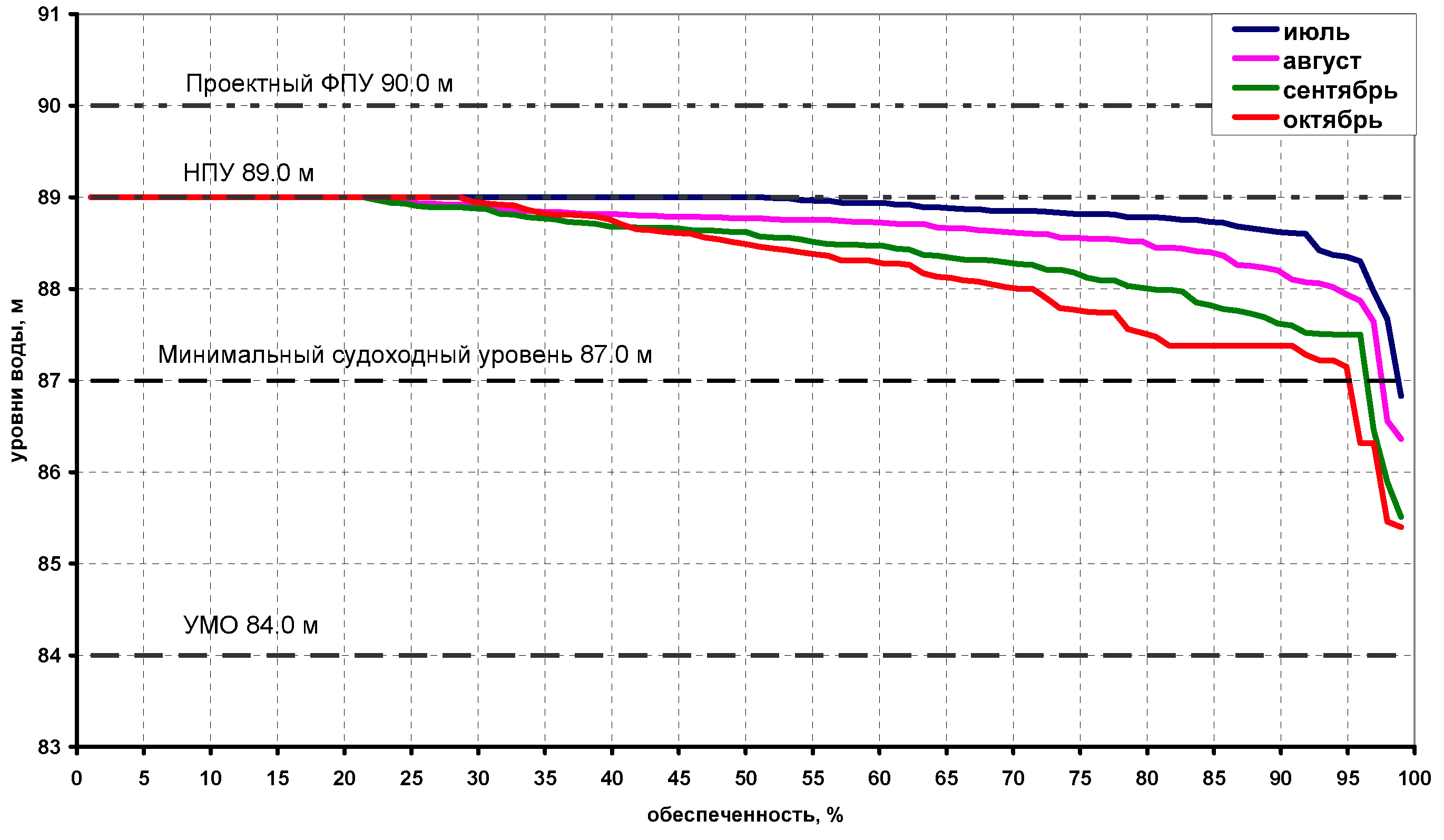

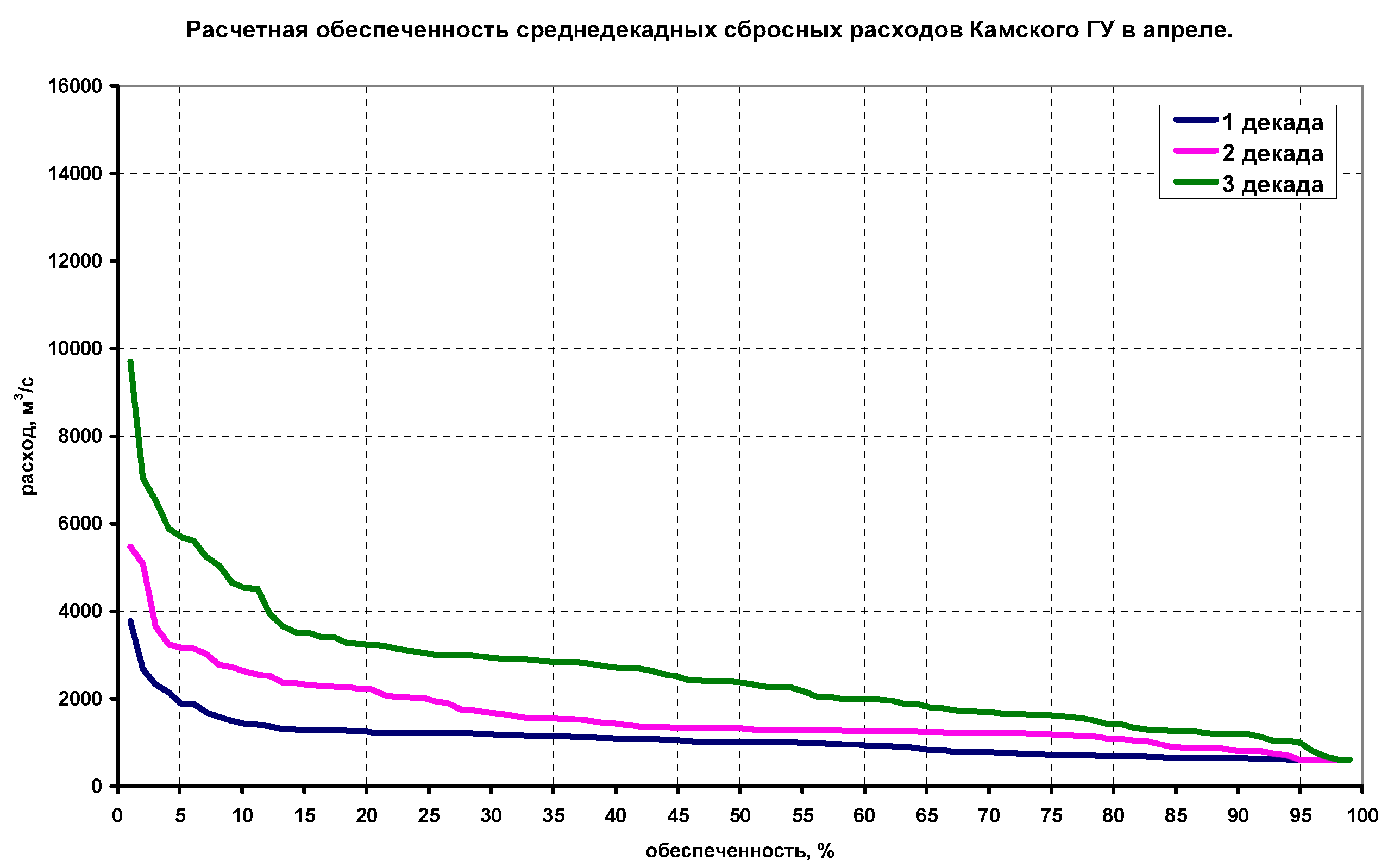

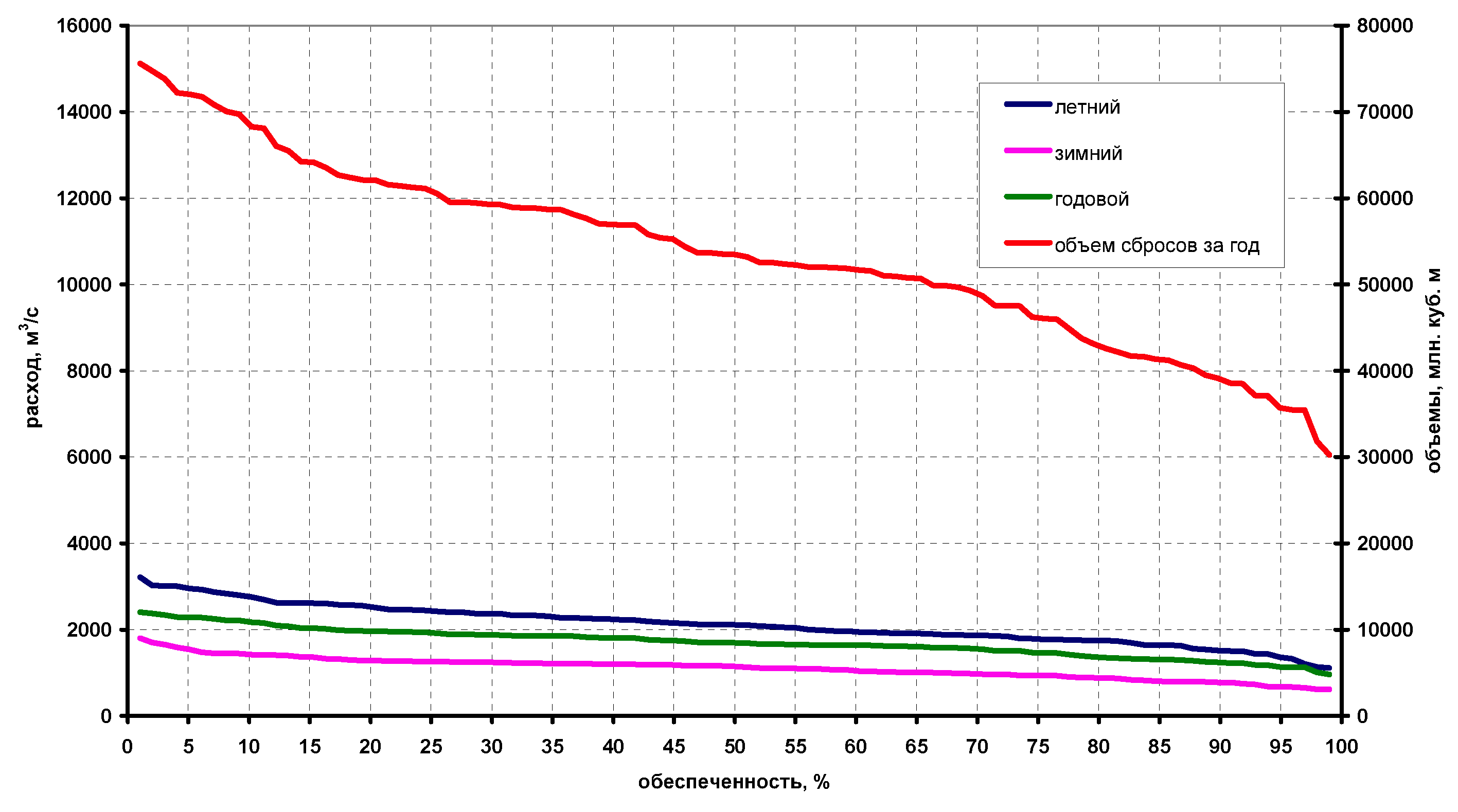

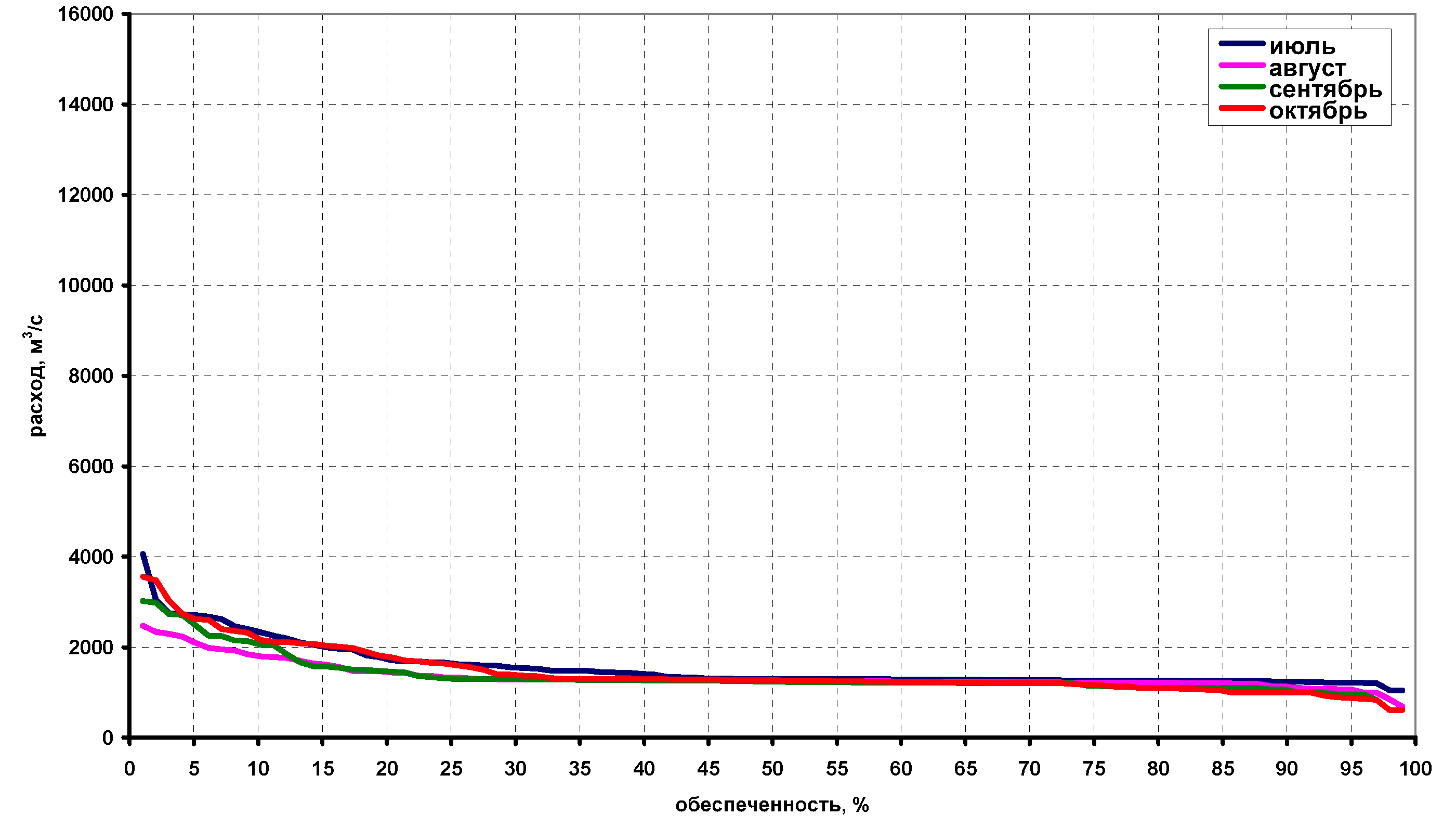

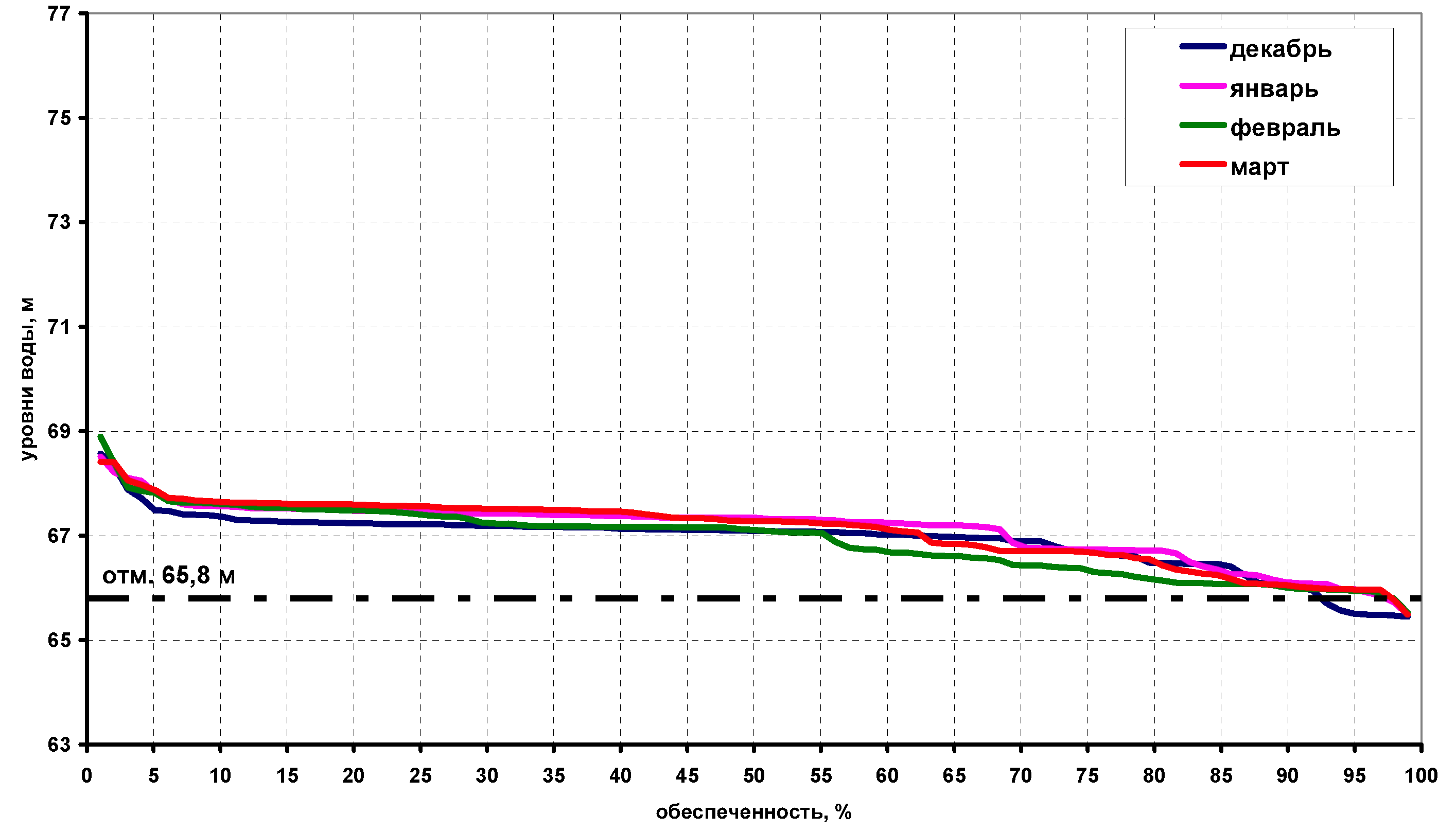

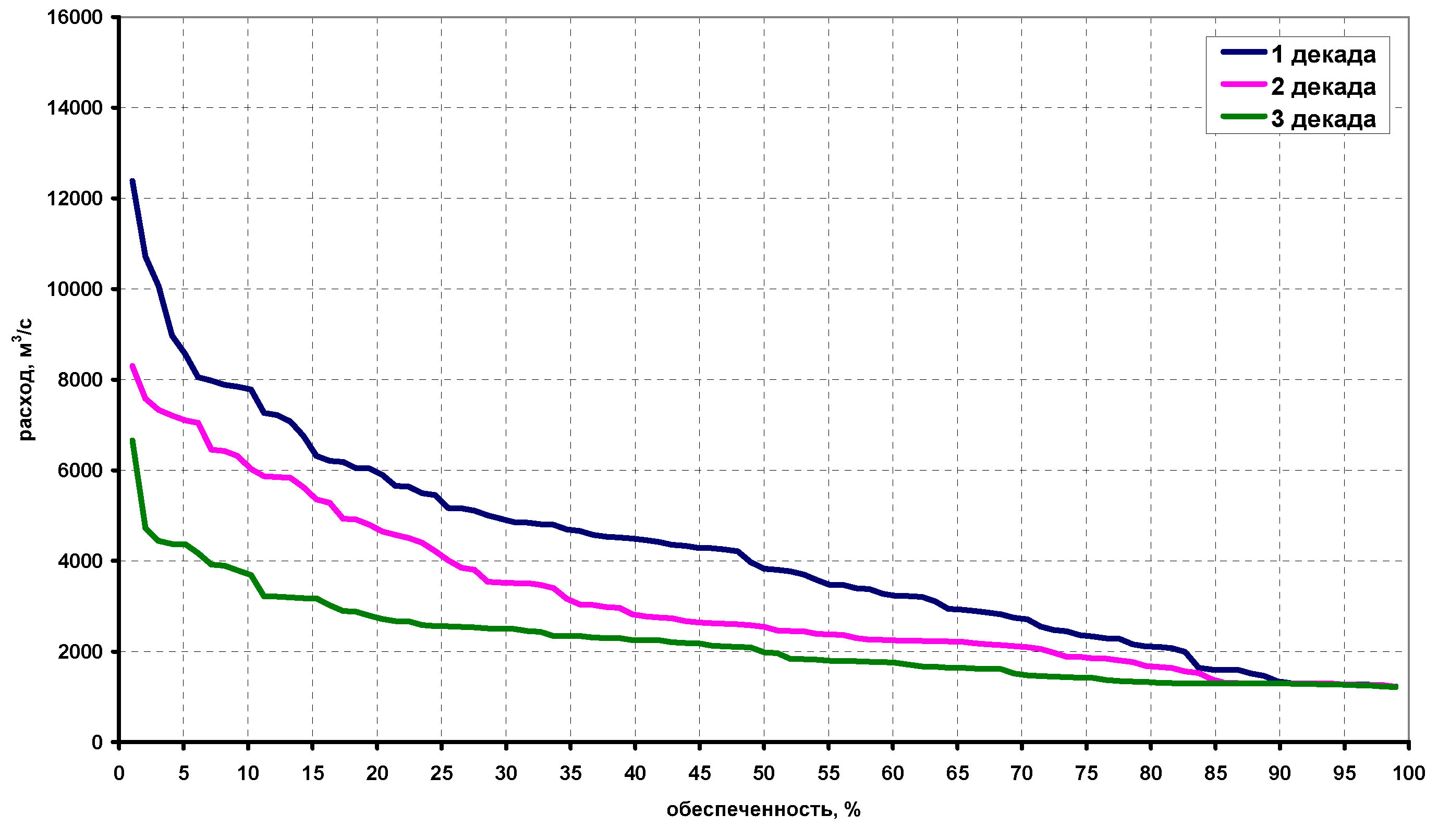

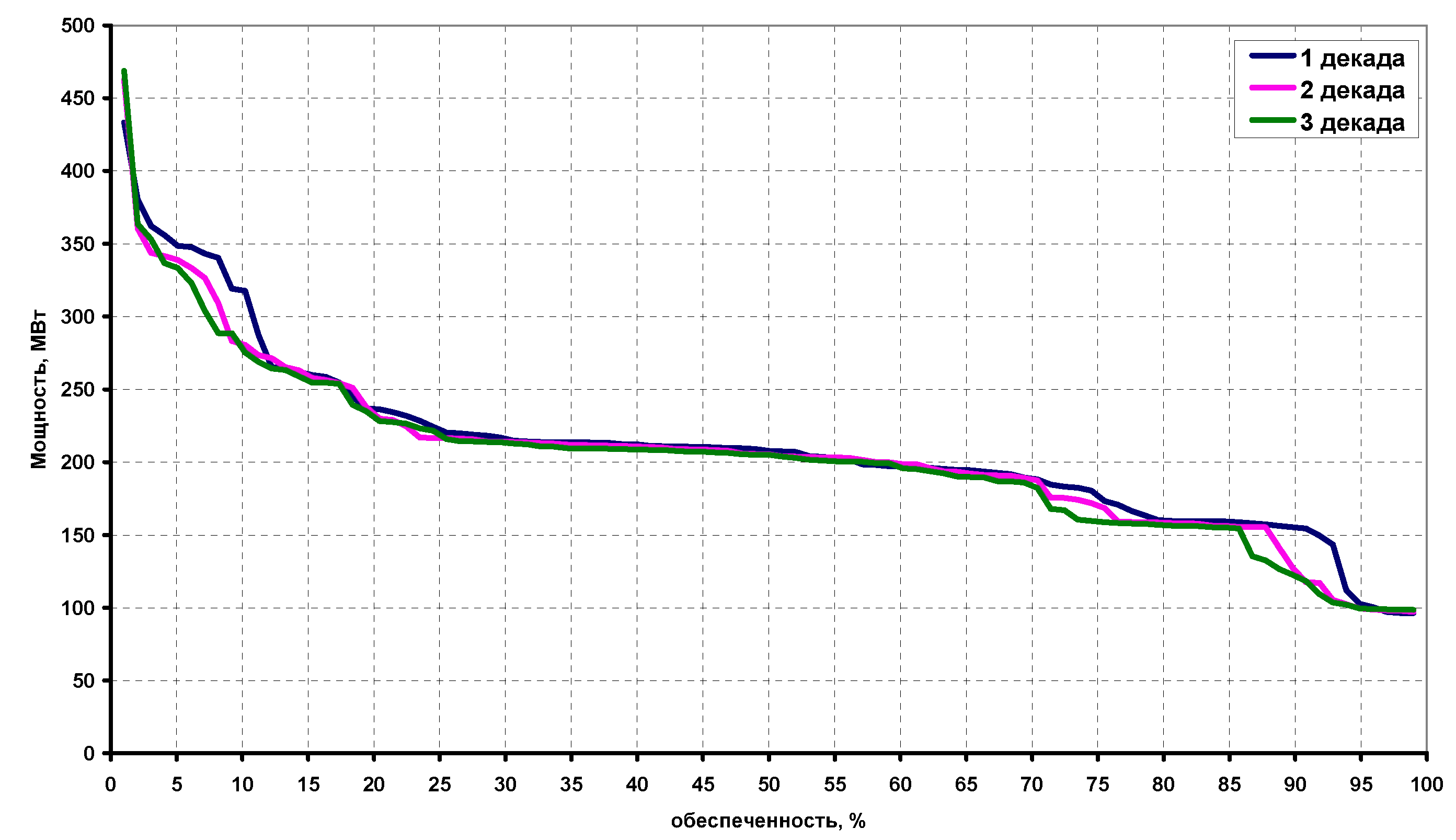

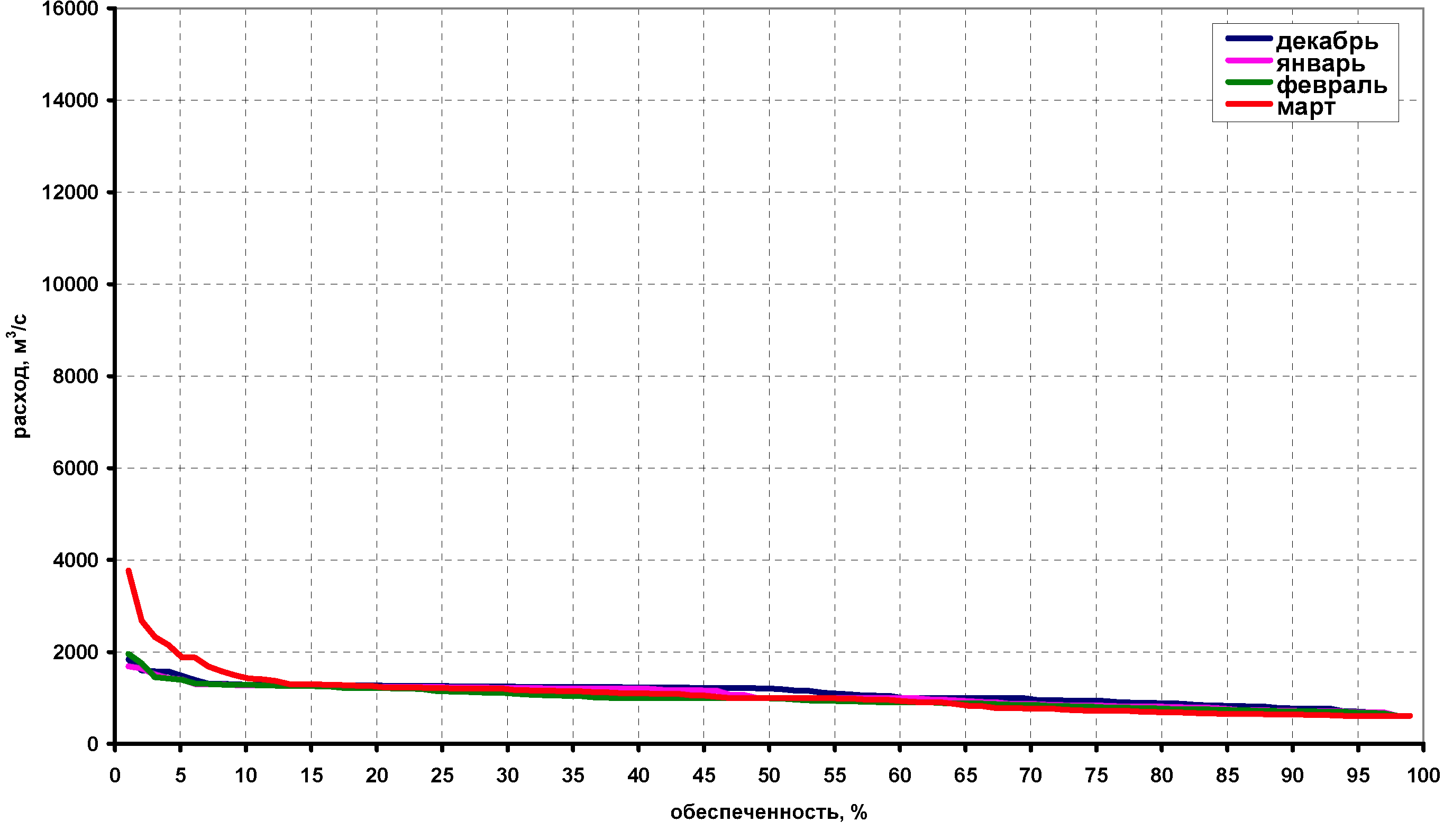

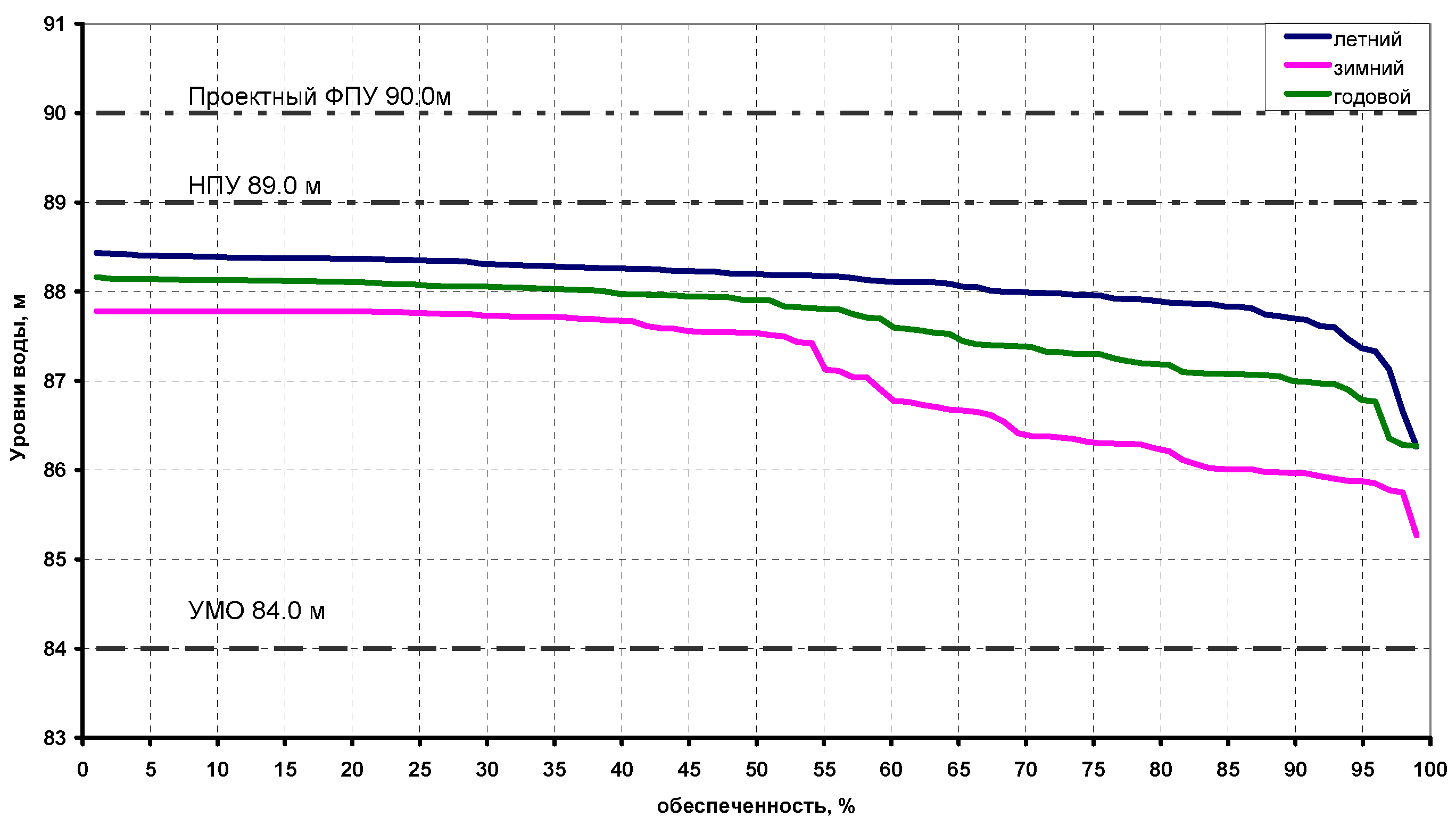

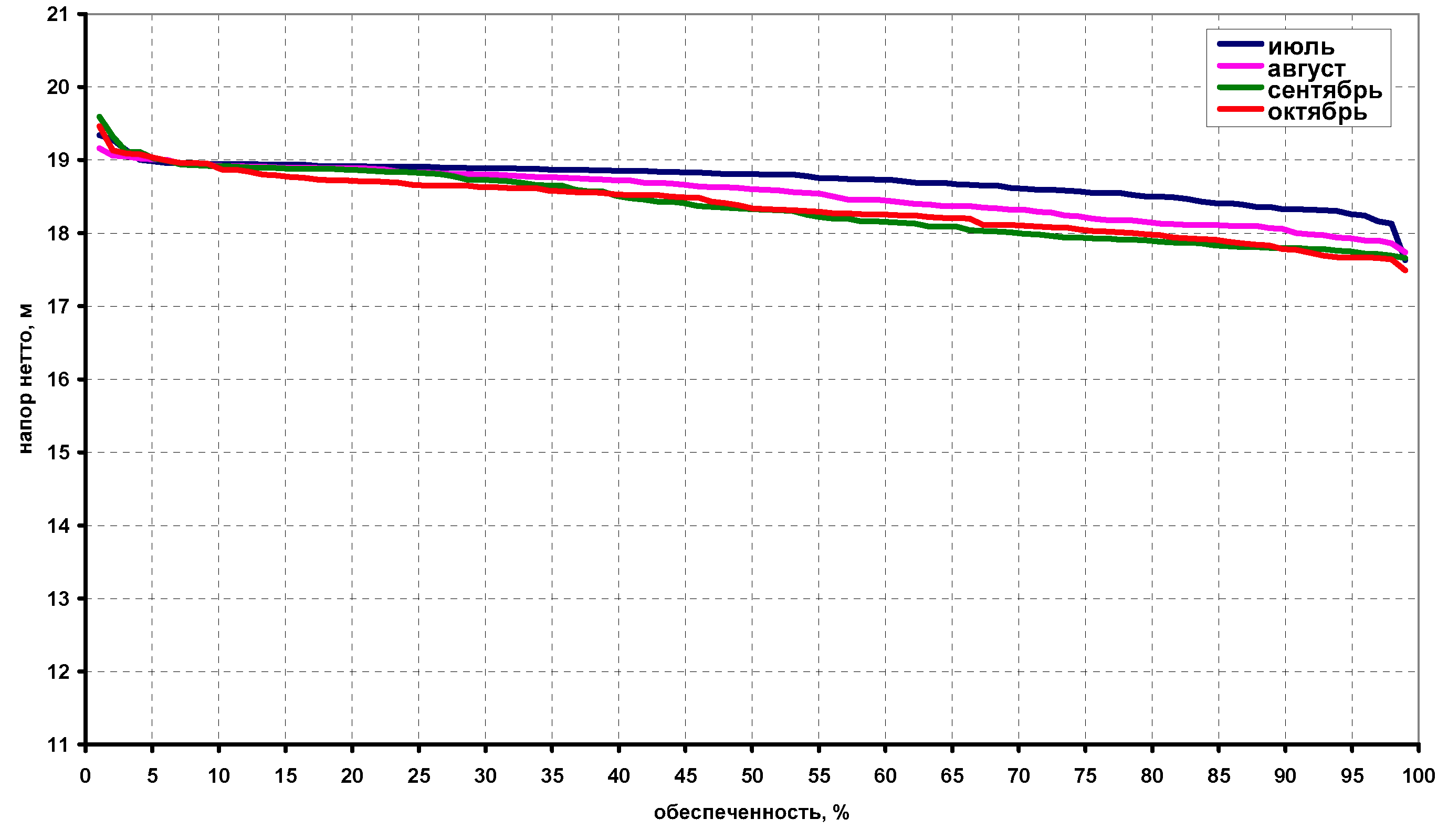

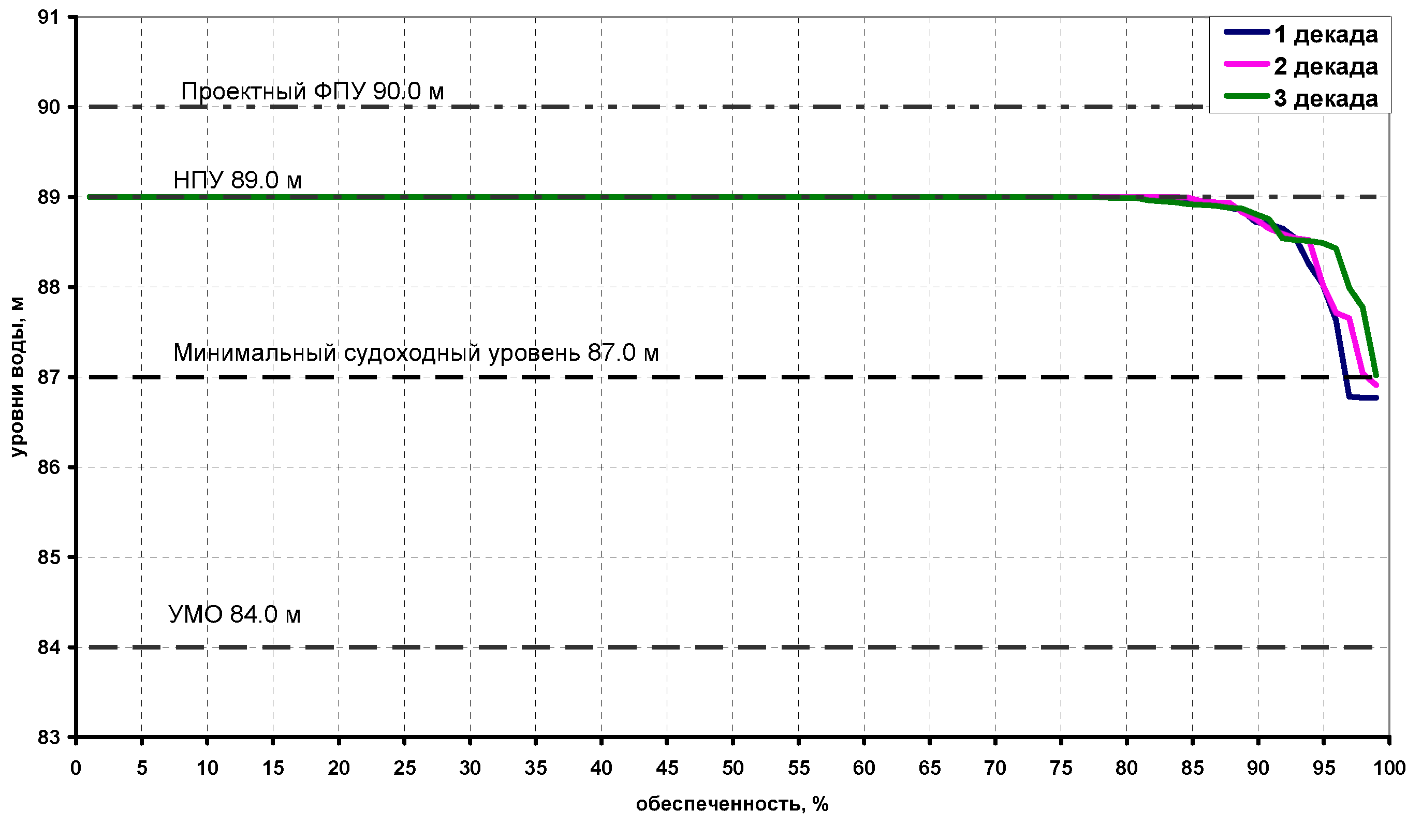

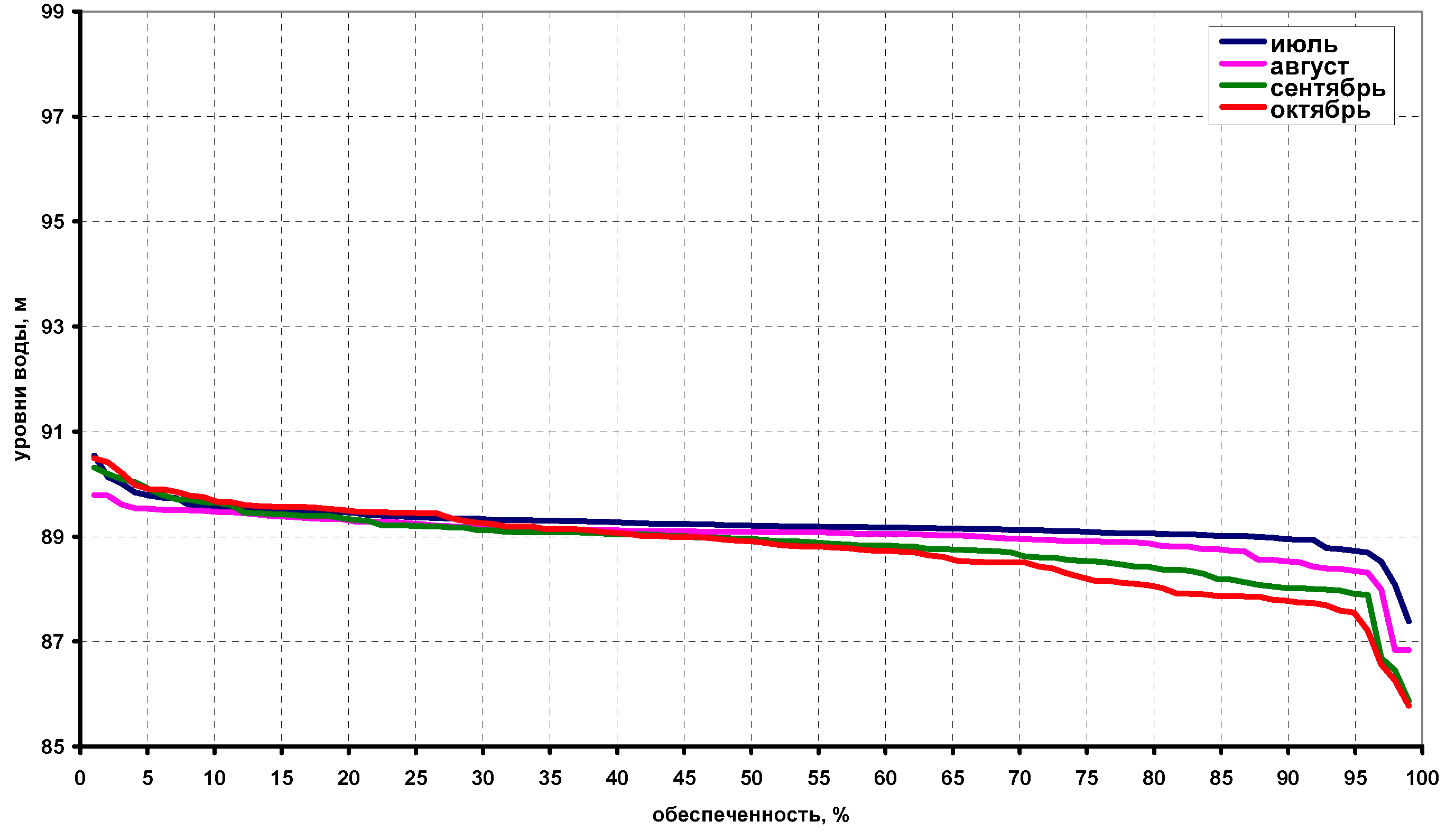

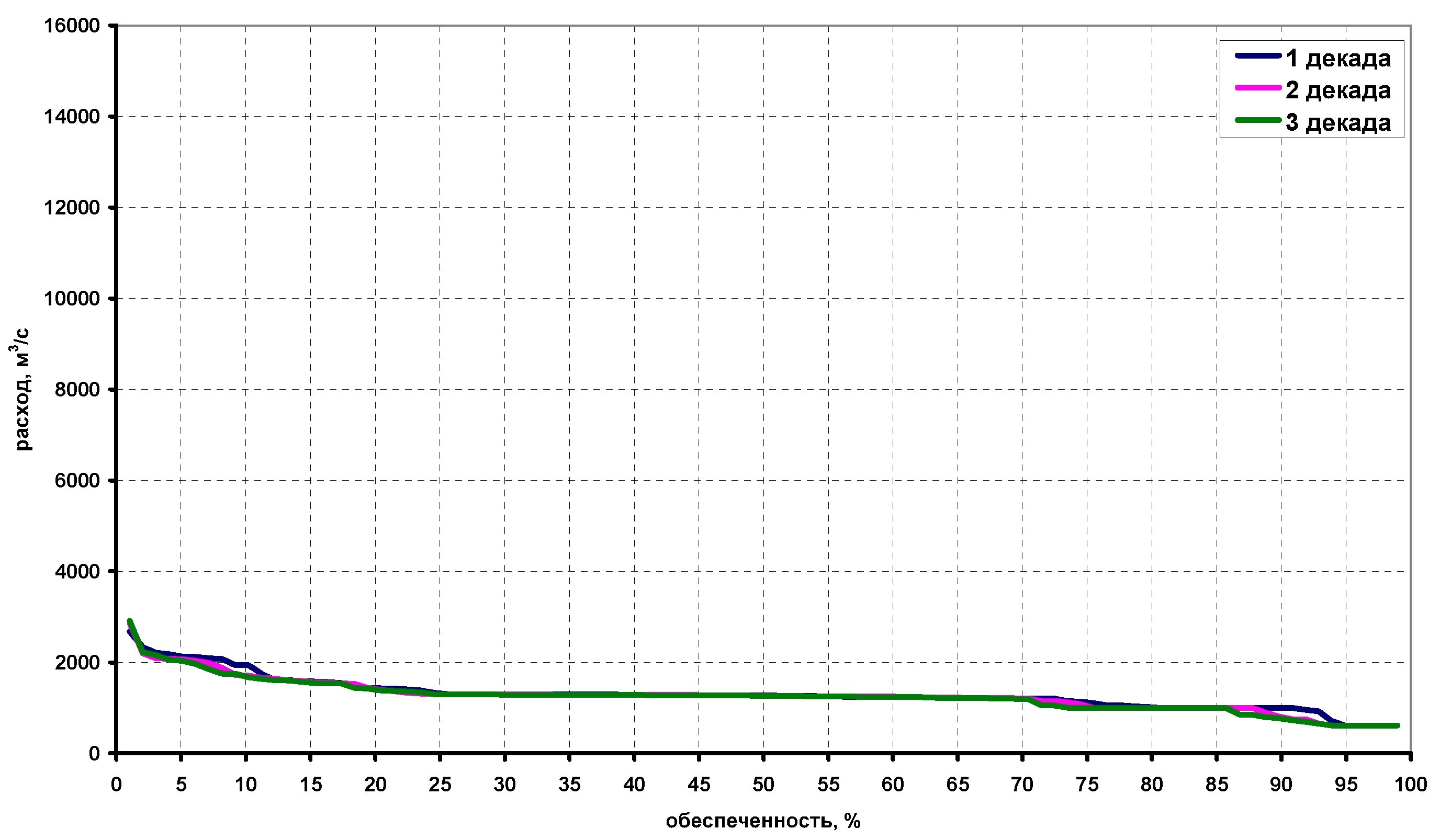

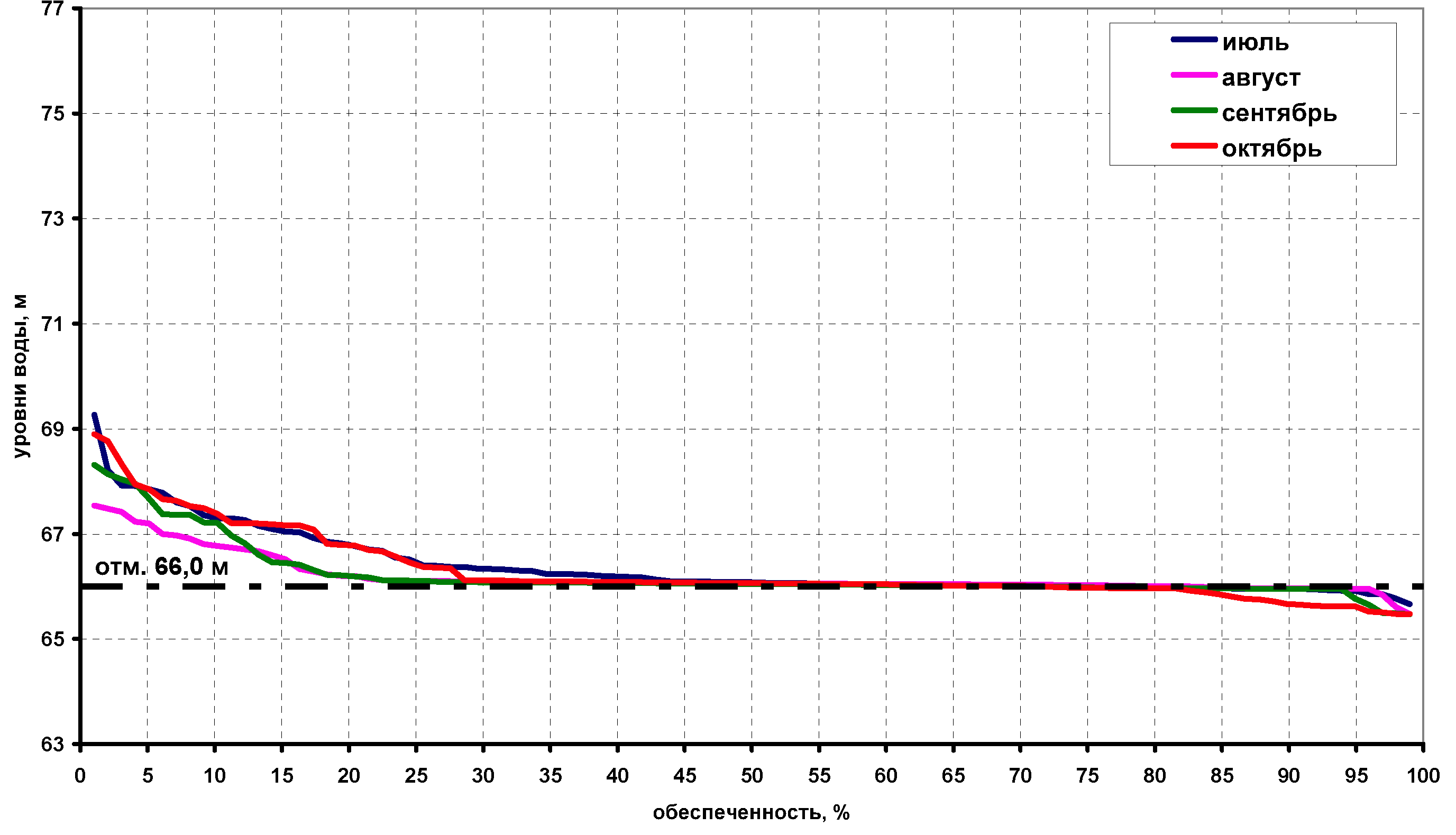

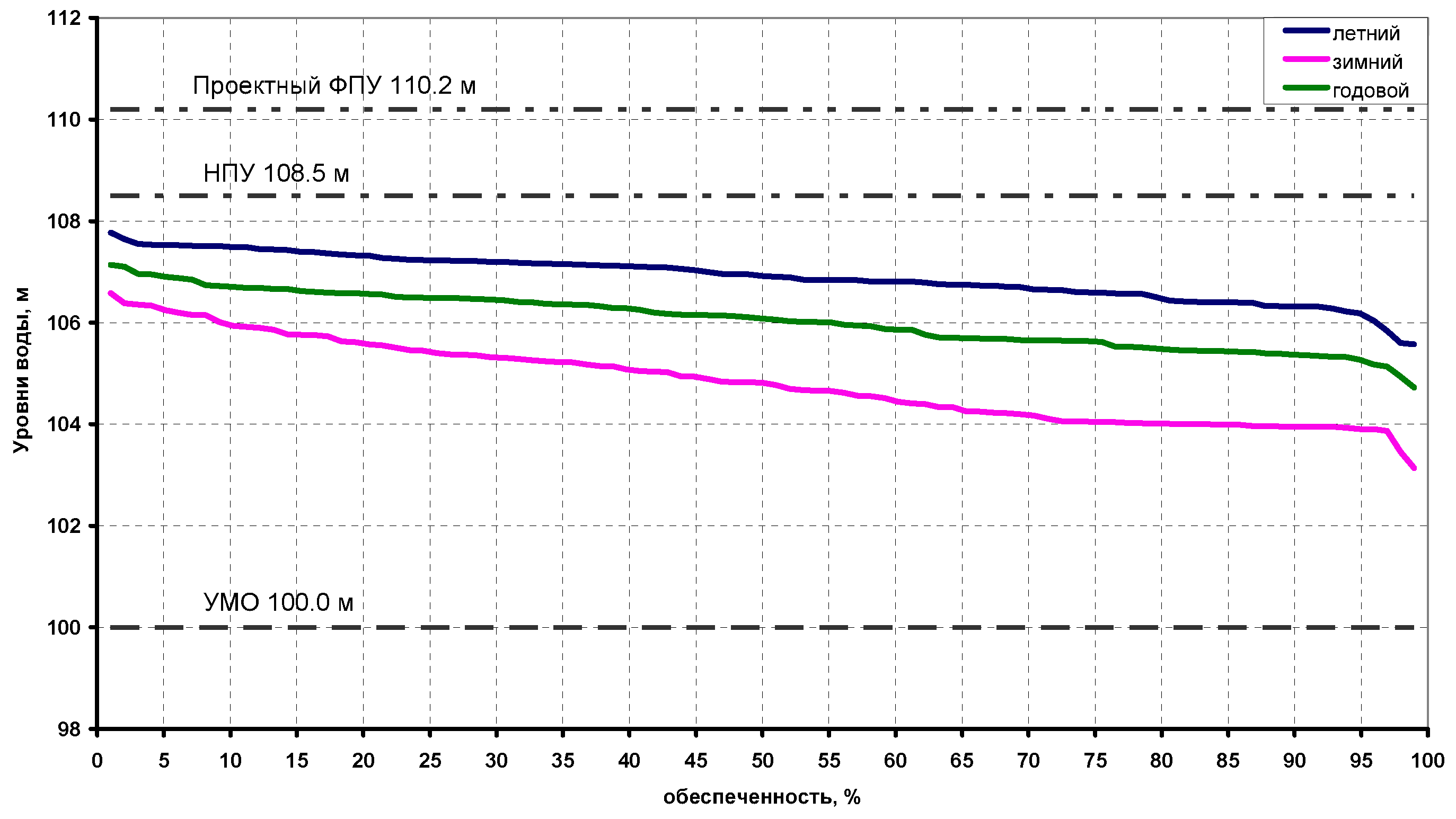

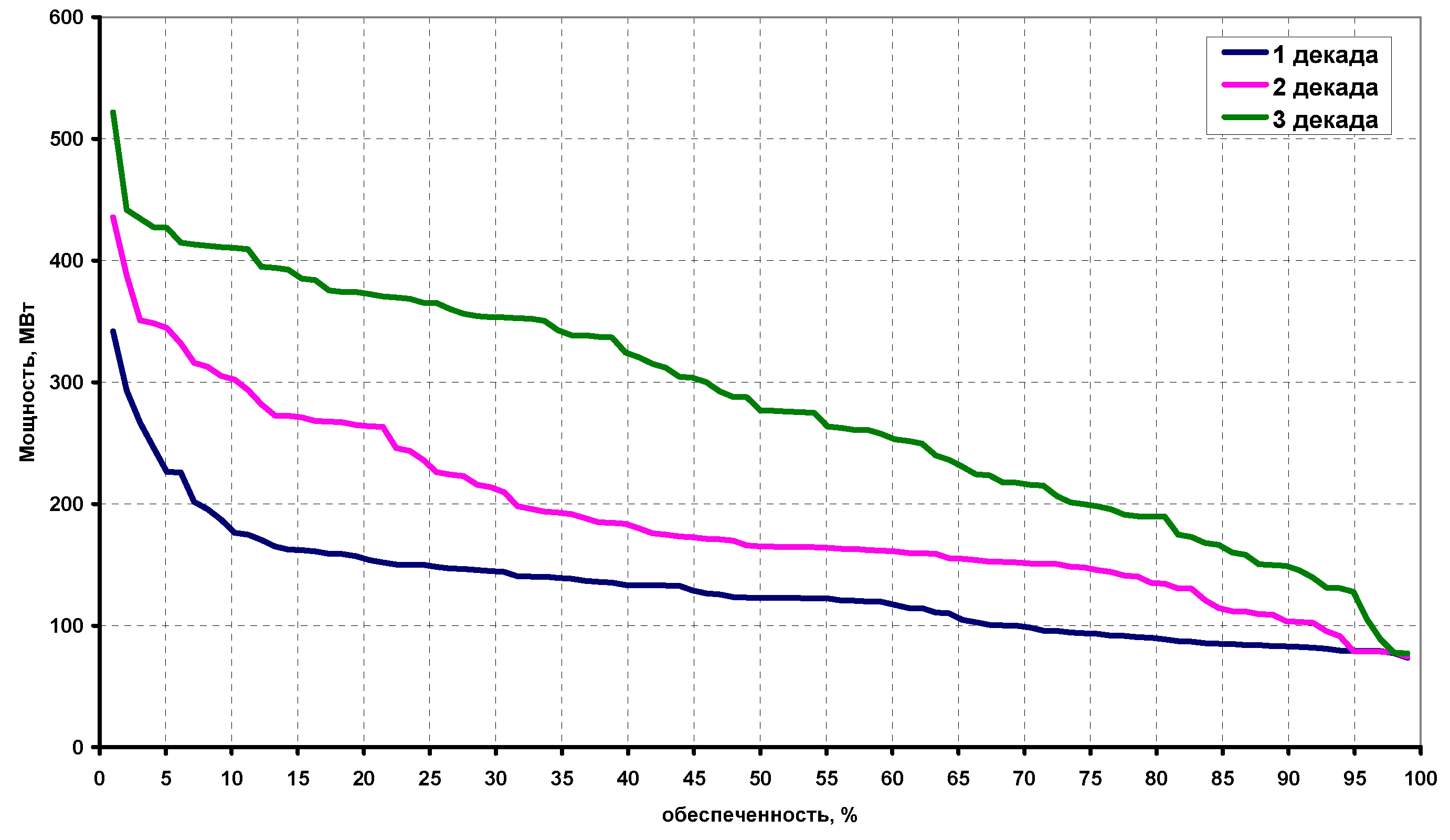

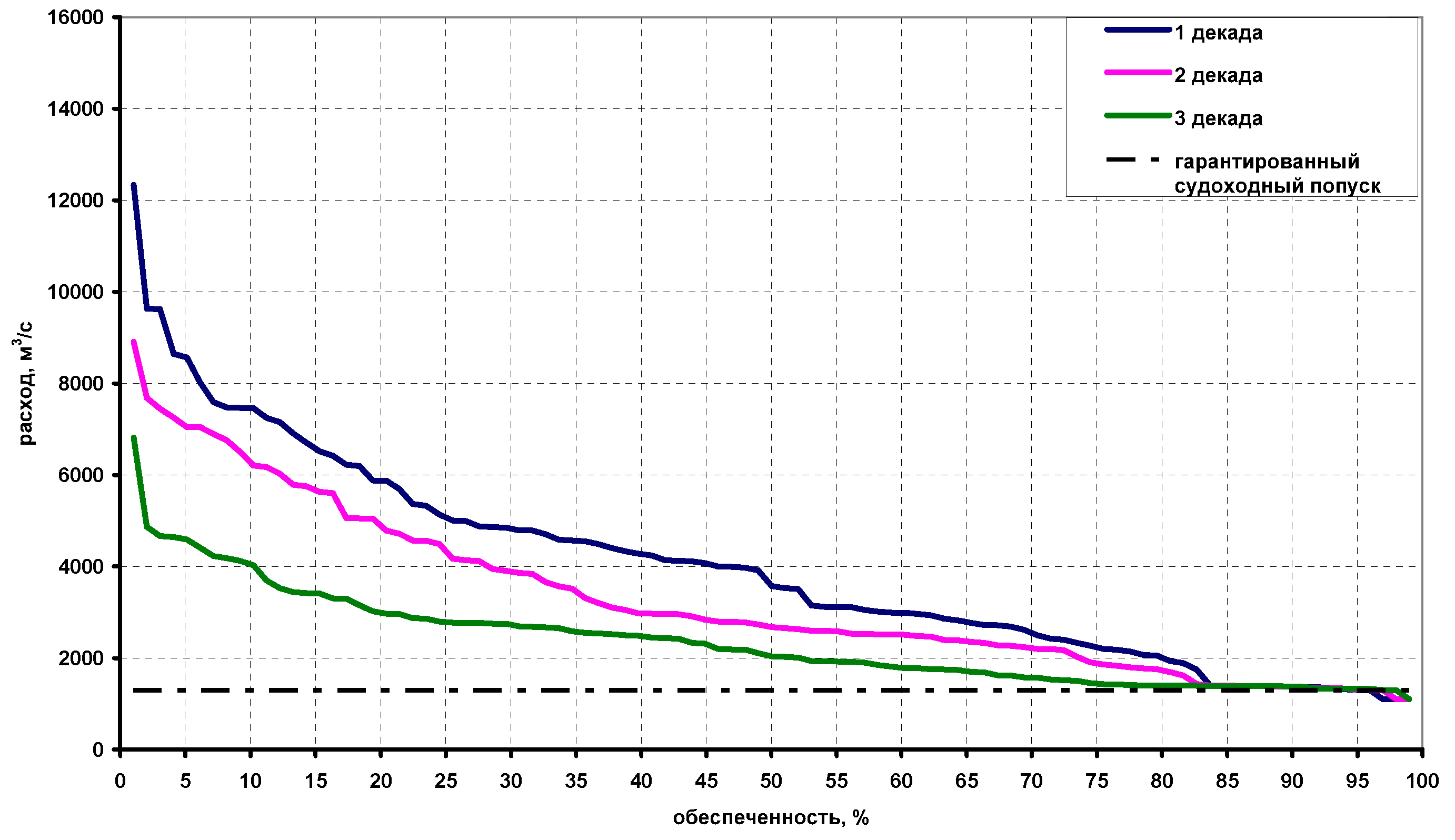

Кривые продолжительности основных элементов режимов работы Камского и Воткинского водохранилищ представлены для следующих элементов режима работы водохранилищ:

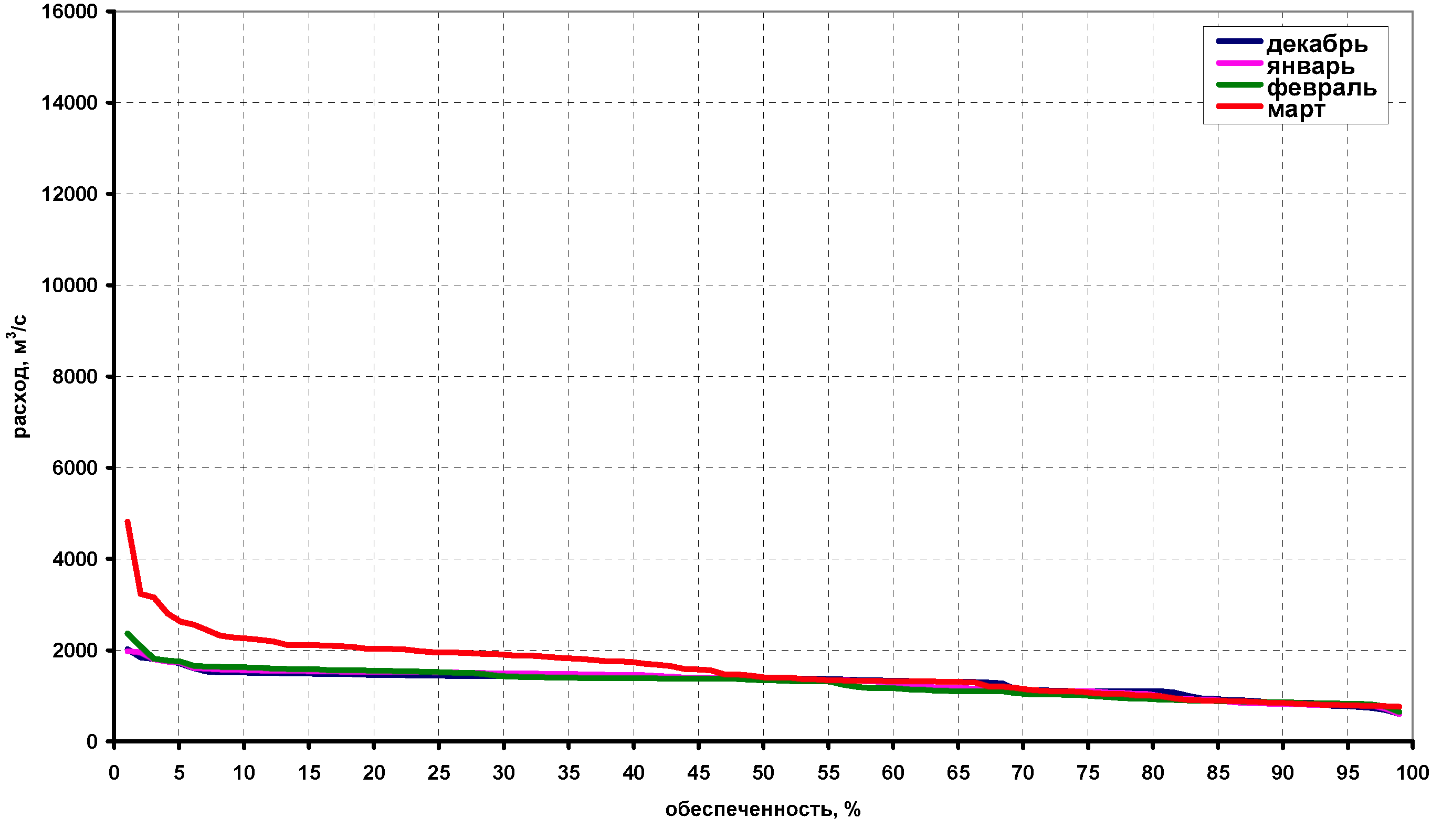

- средних за интервалы регулирования суммарных расходов воды в нижнем бьефе гидроузла;

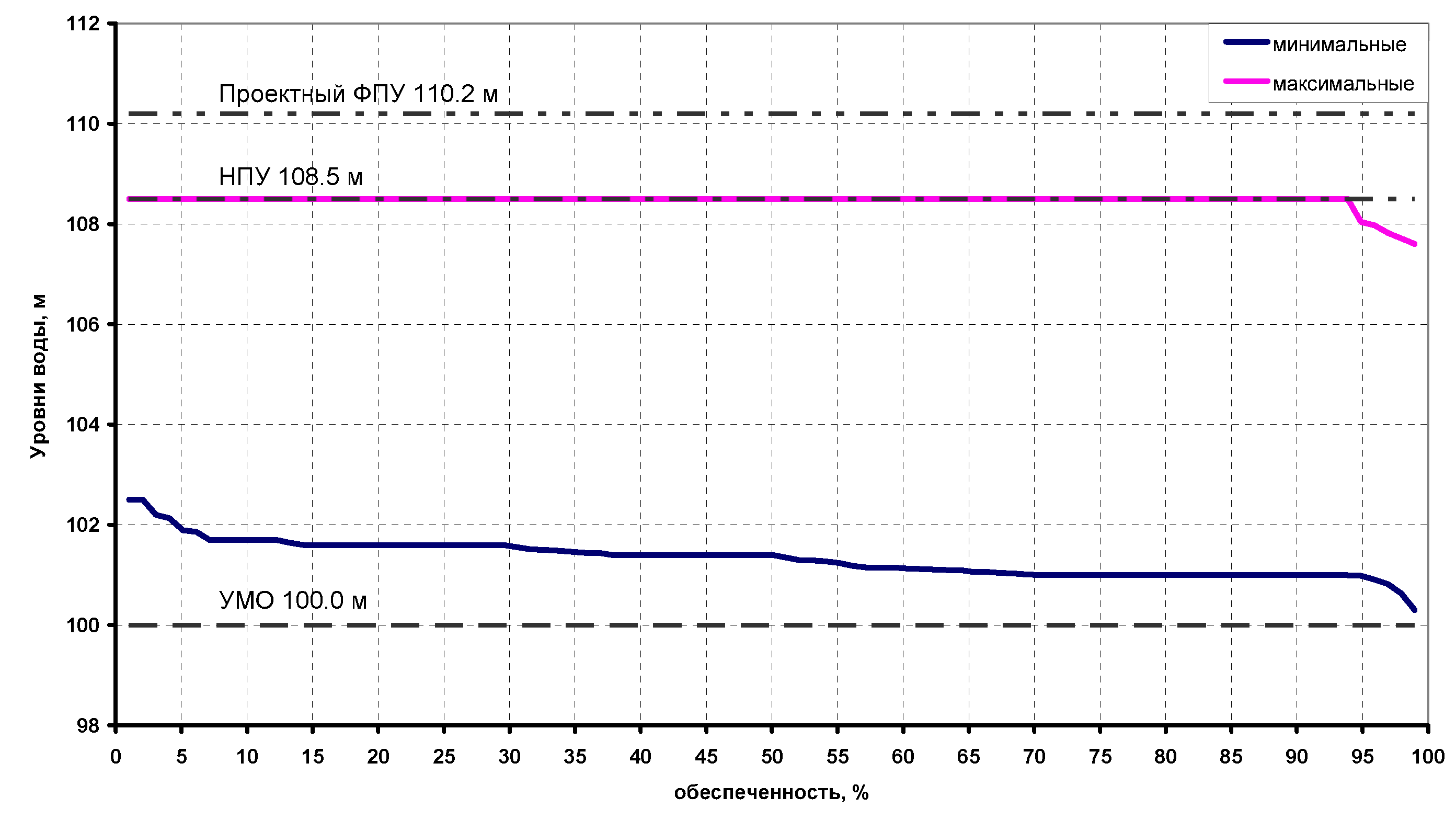

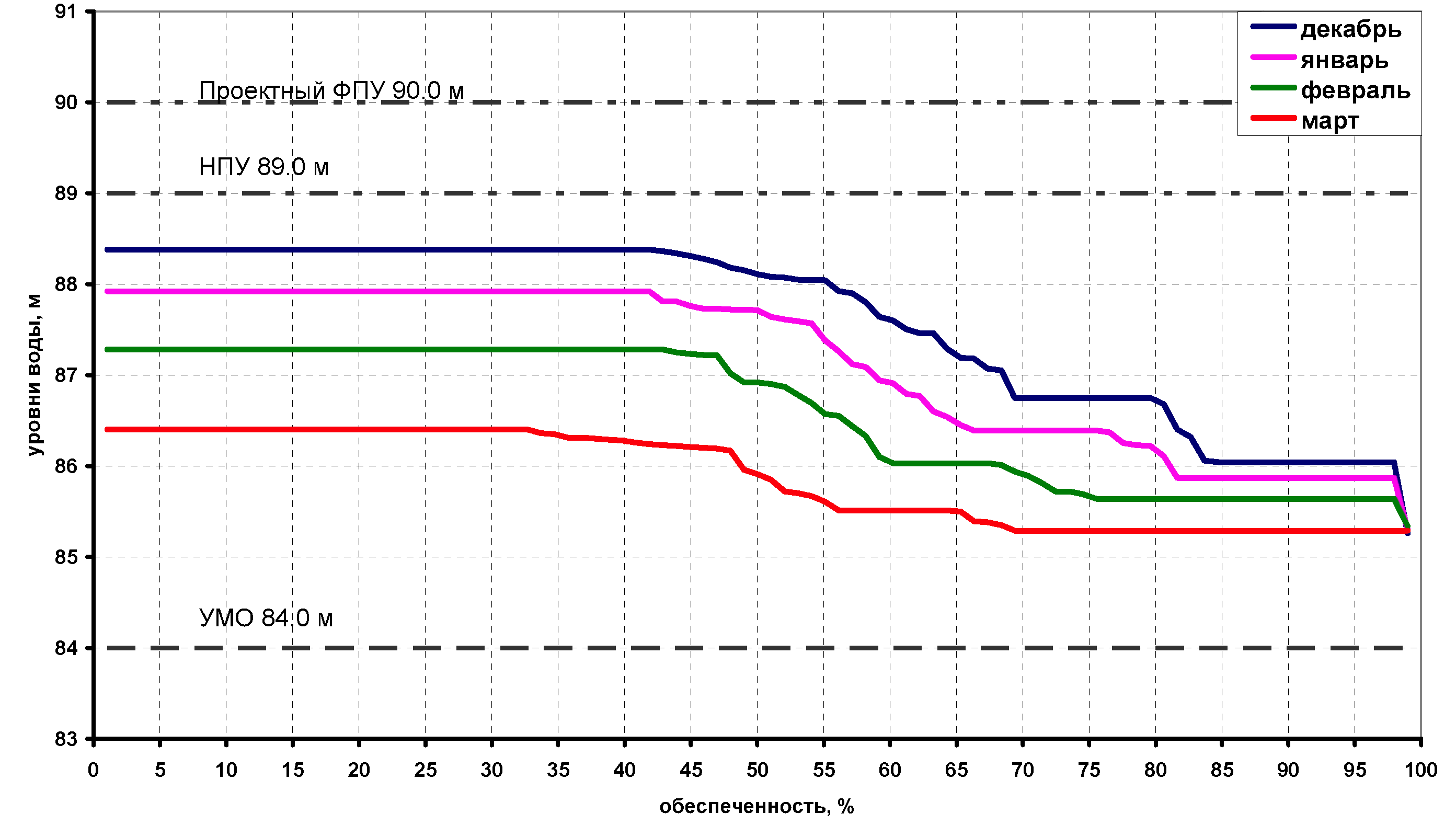

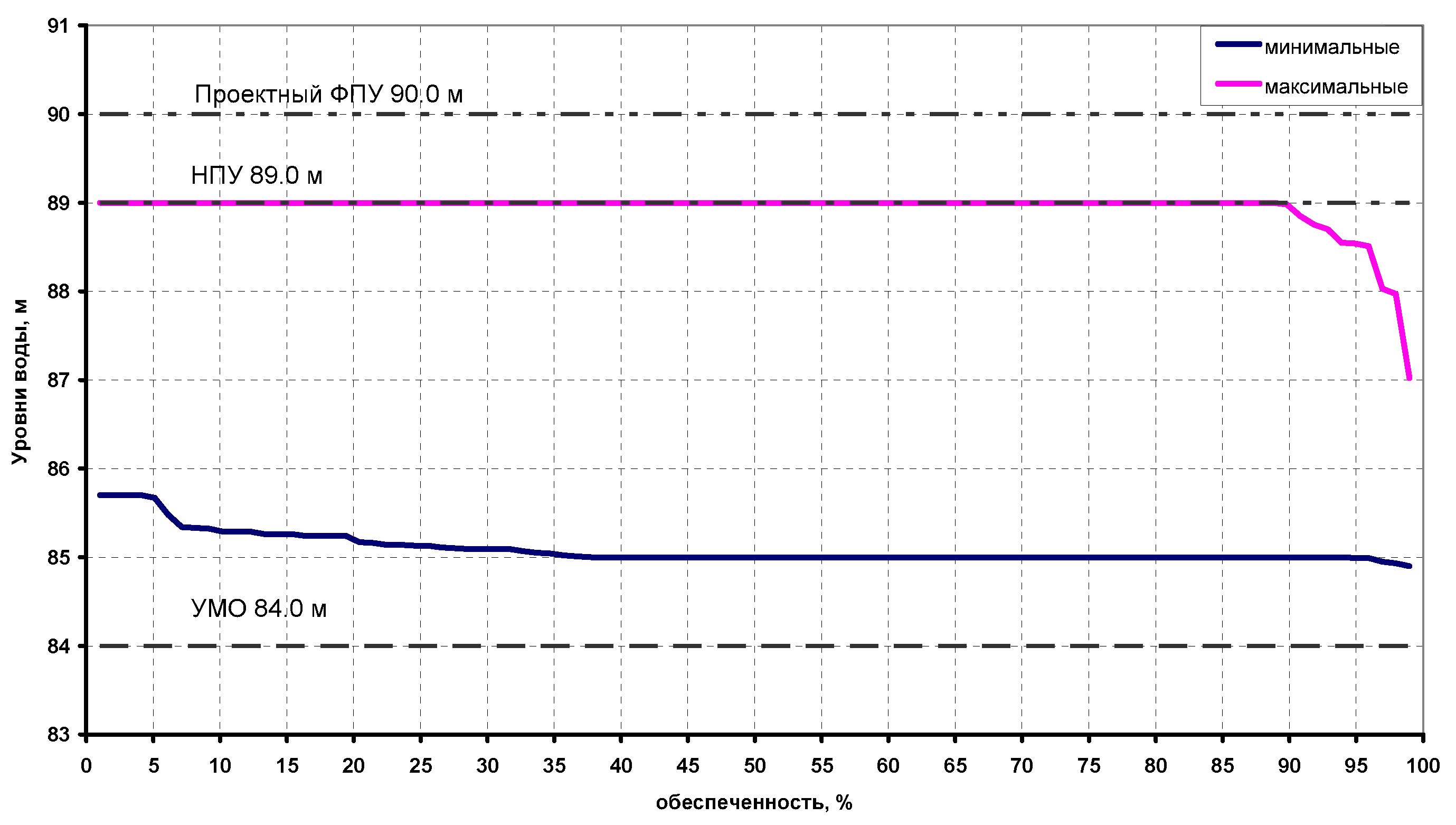

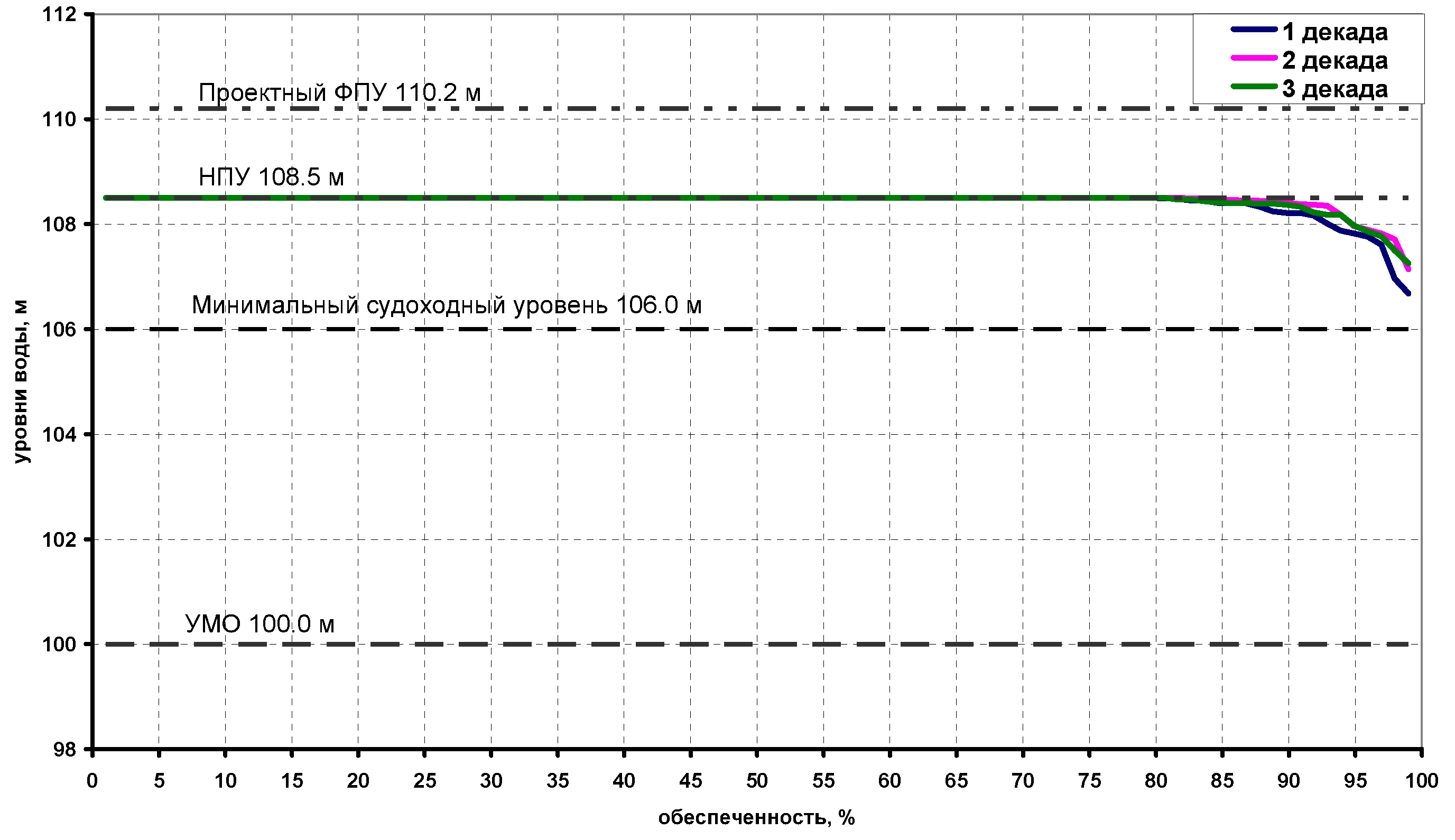

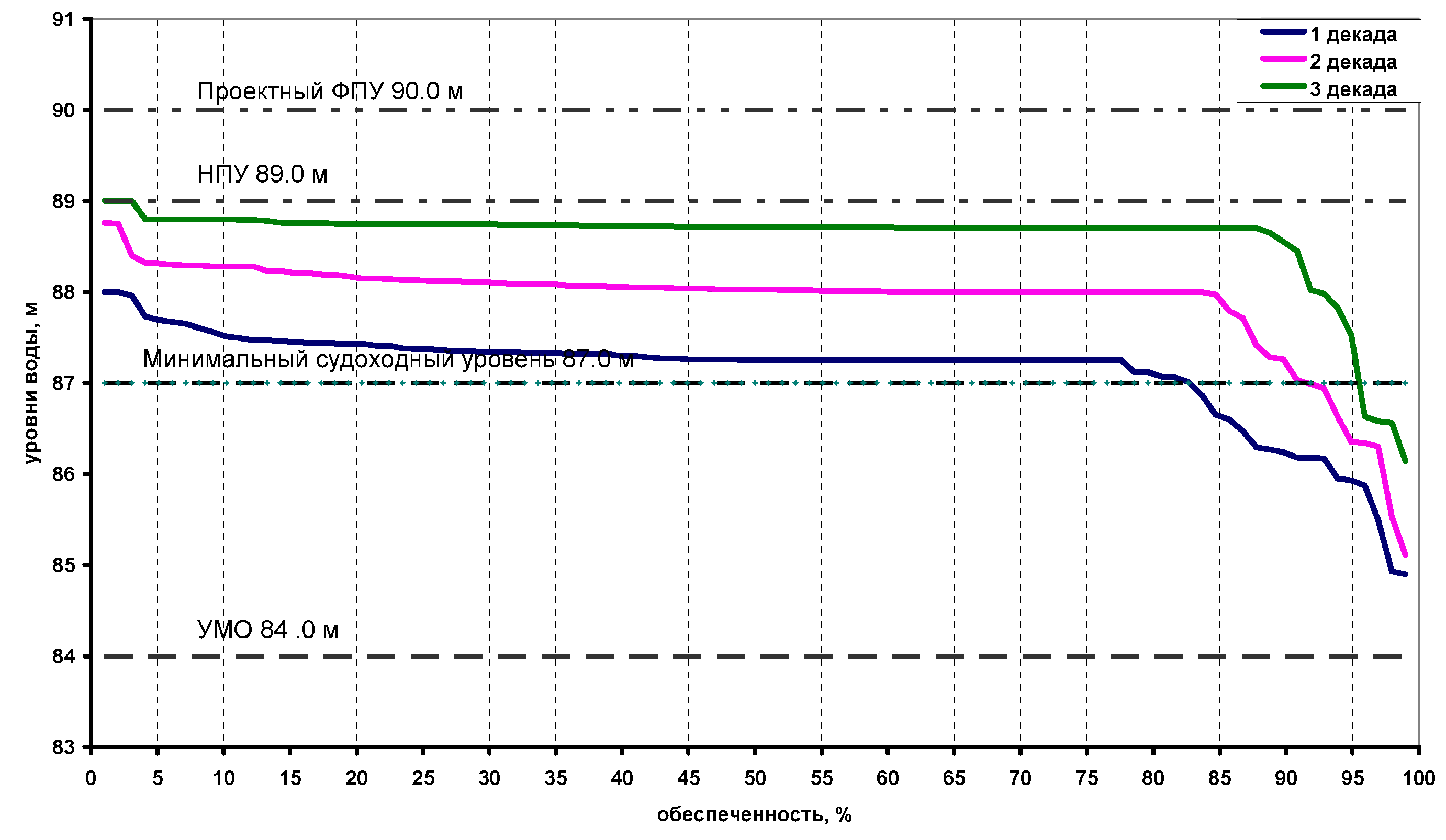

- конечных для интервала регулирования уровней воды в верхнем бьефе гидроузла;

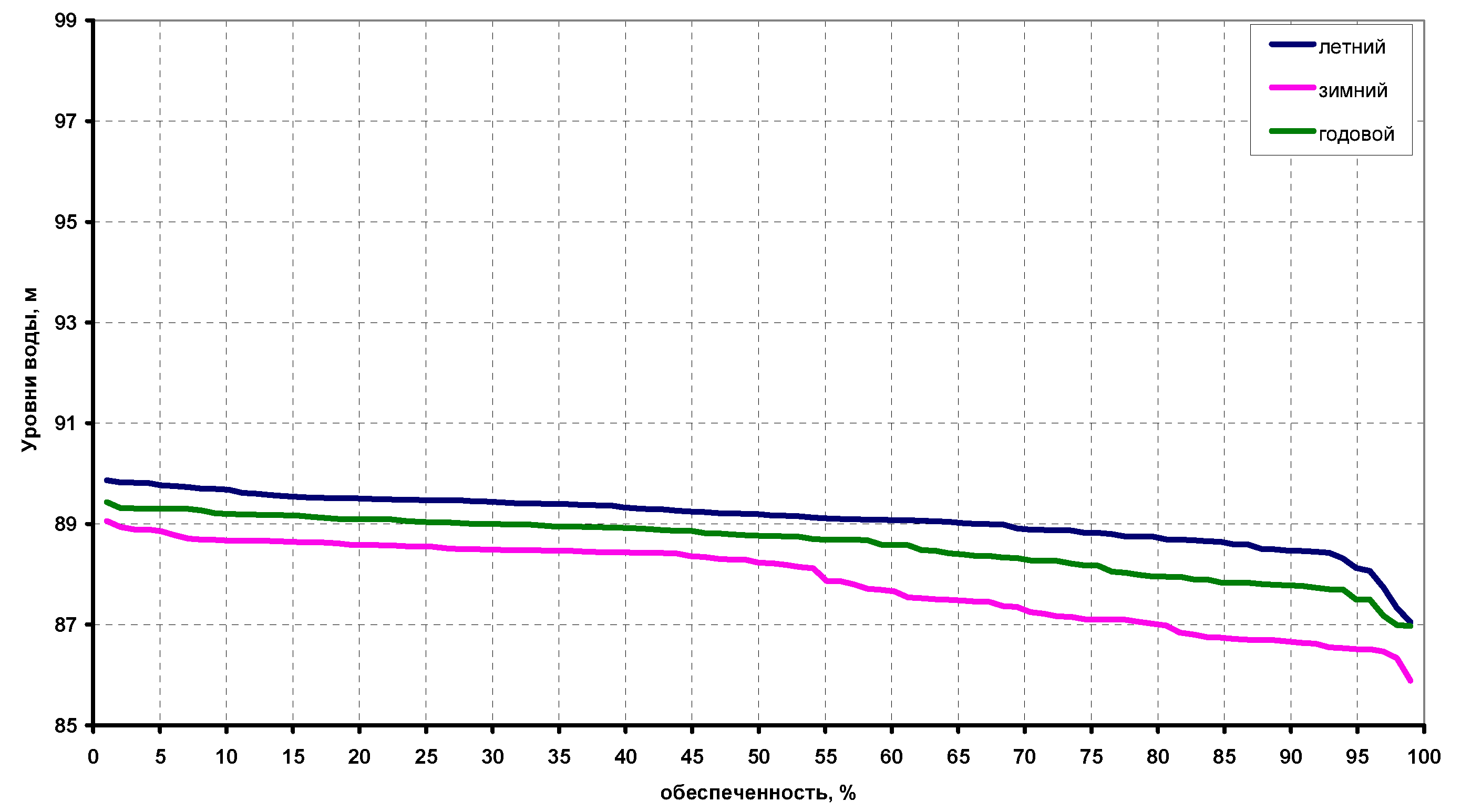

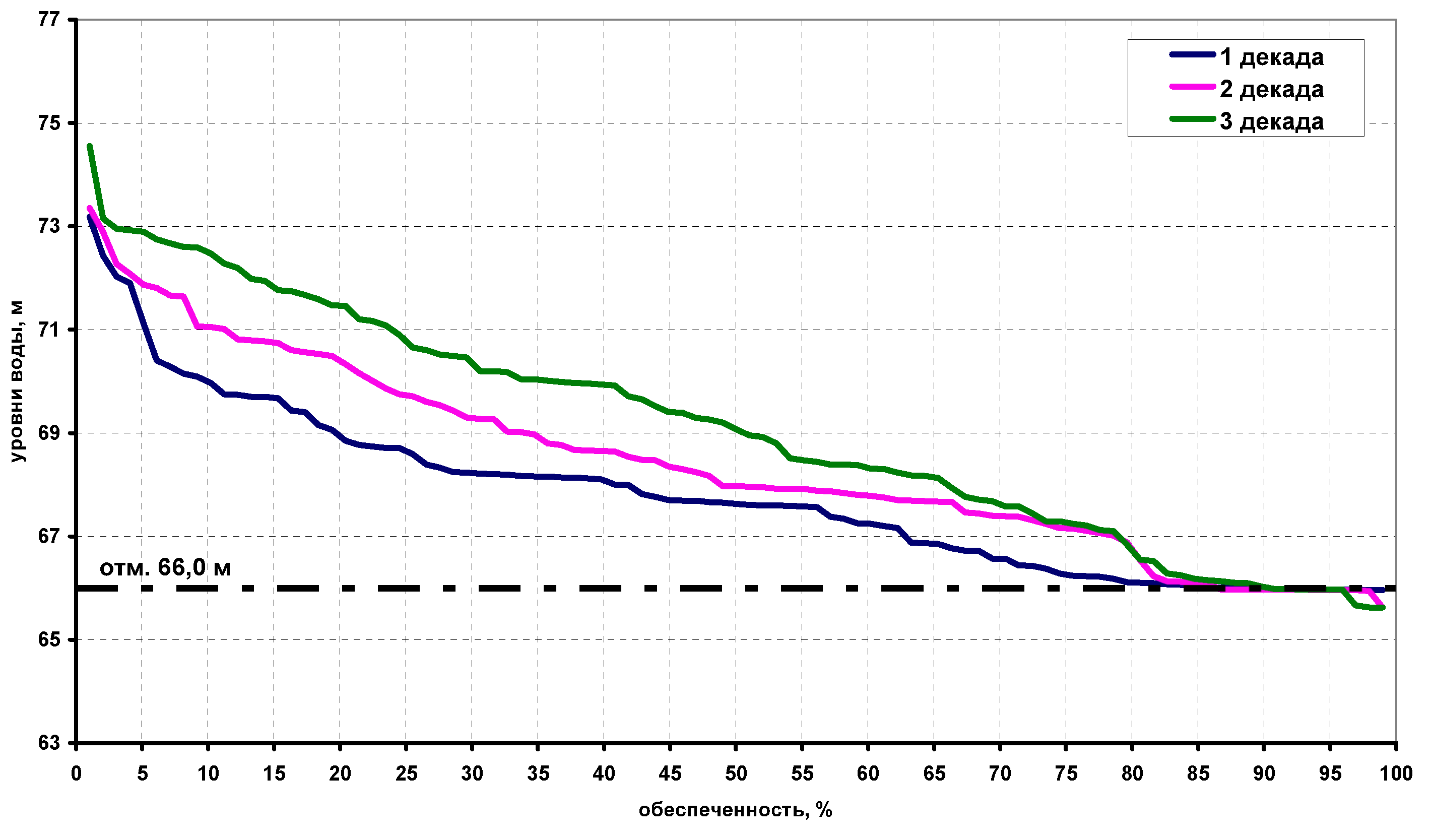

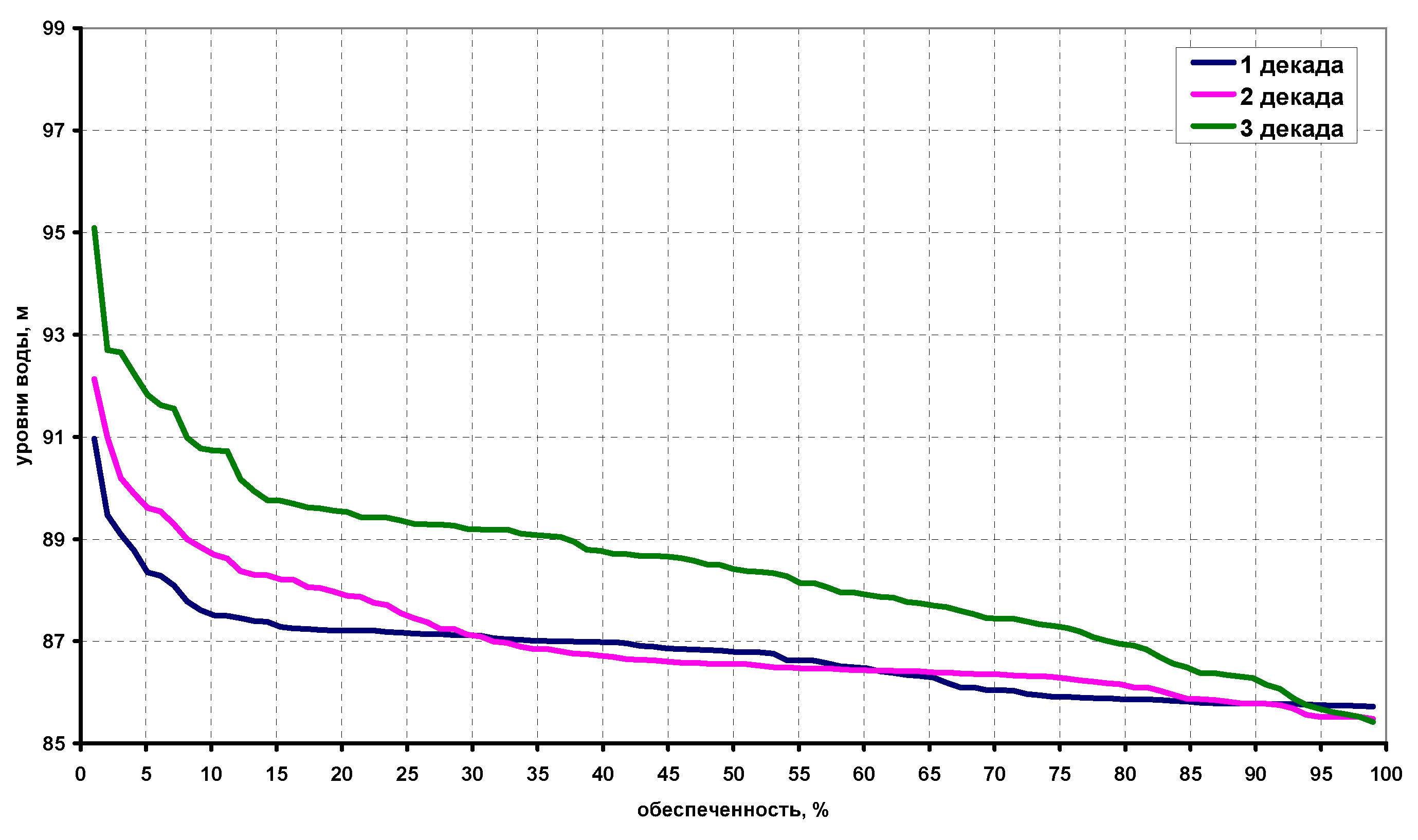

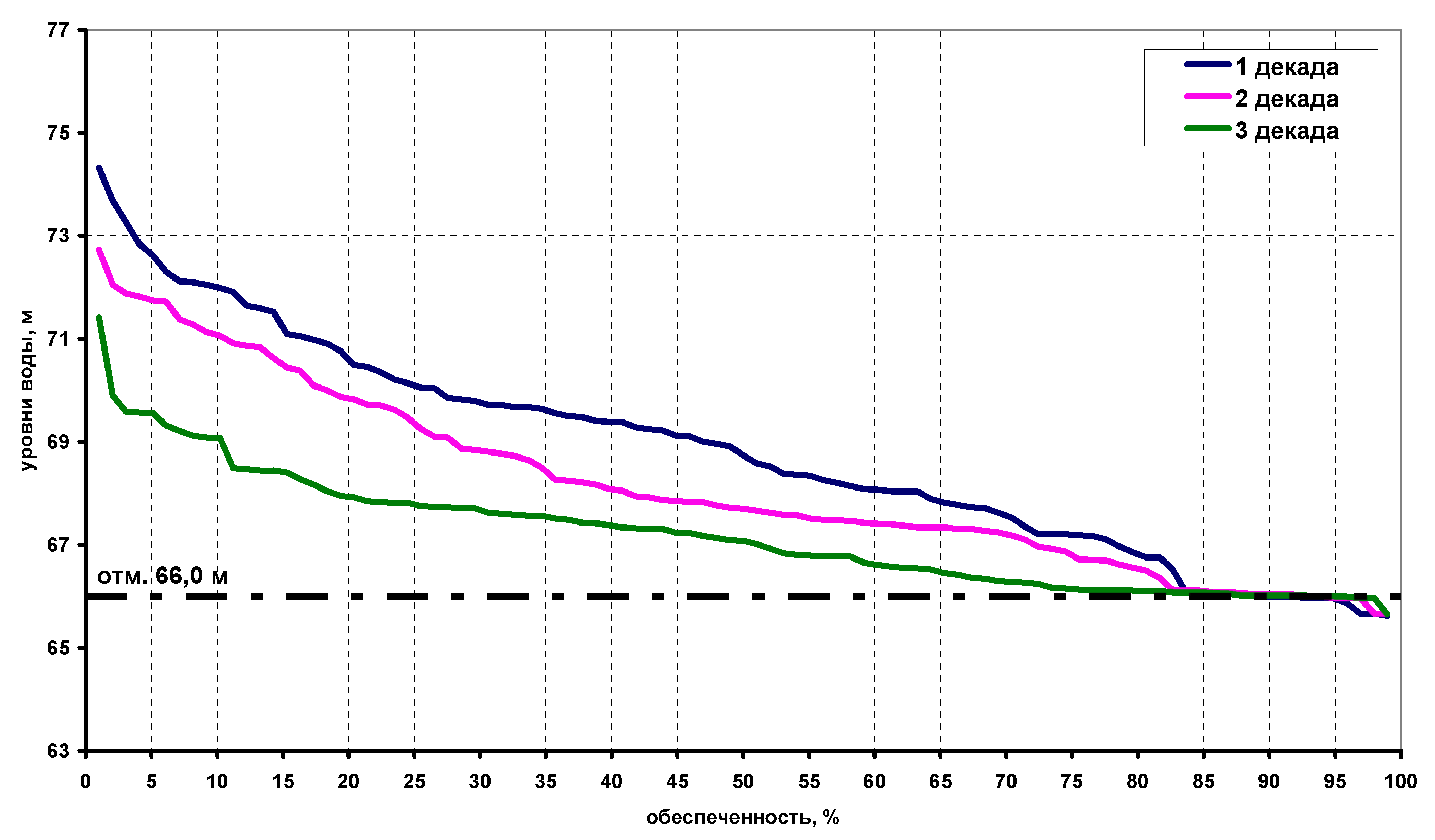

- средних за интервалы регулирования уровней воды в нижнем бьефе гидроузла;

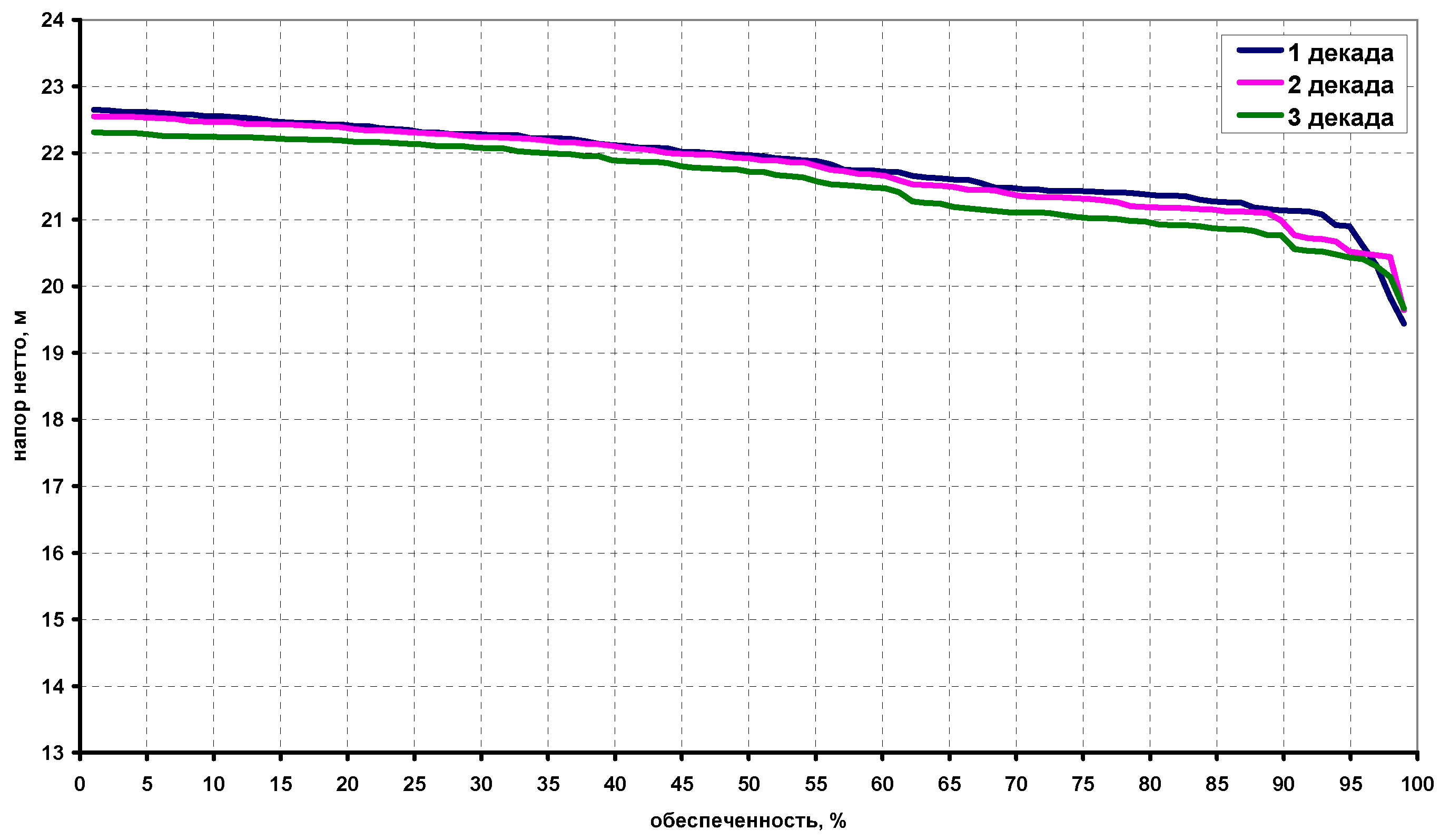

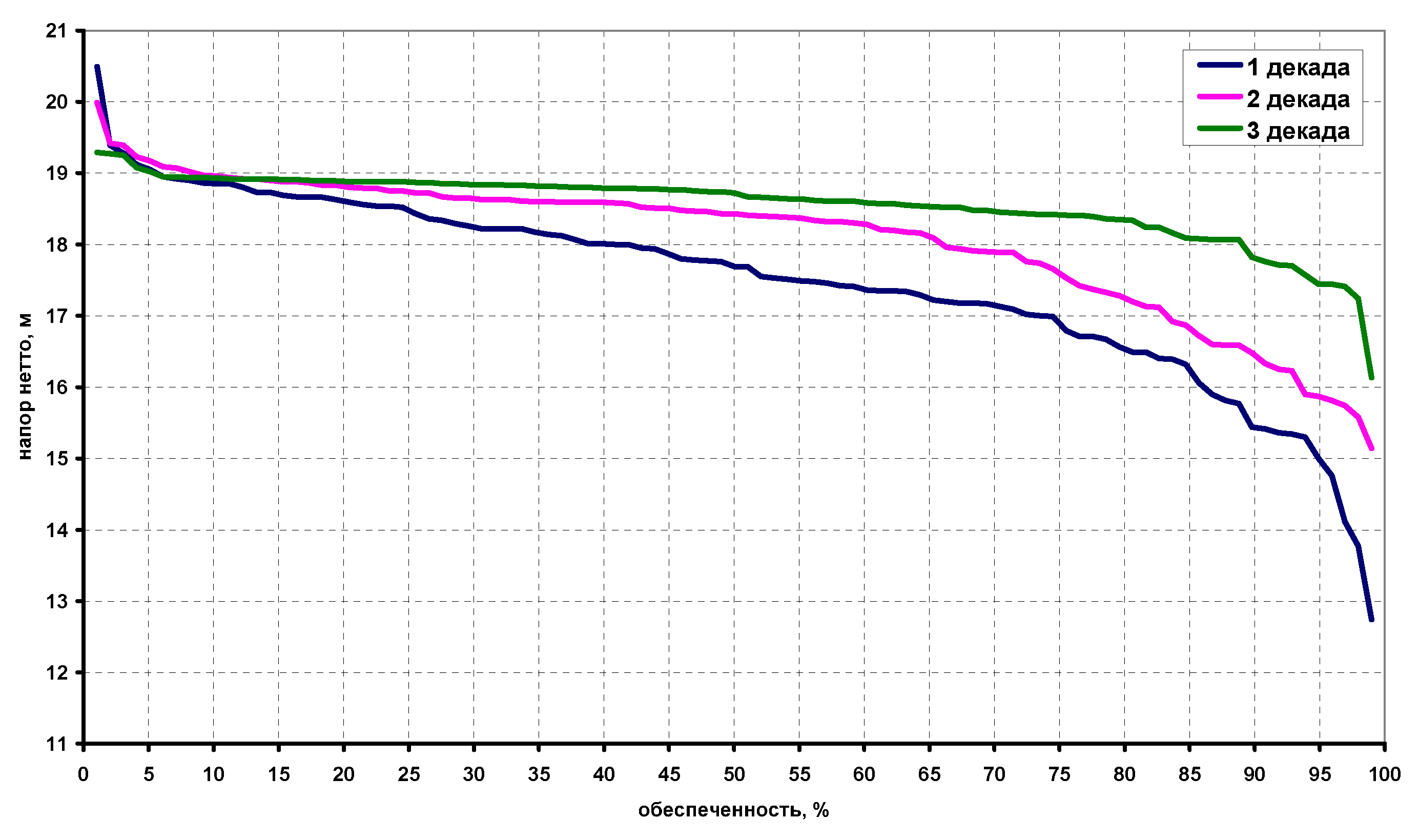

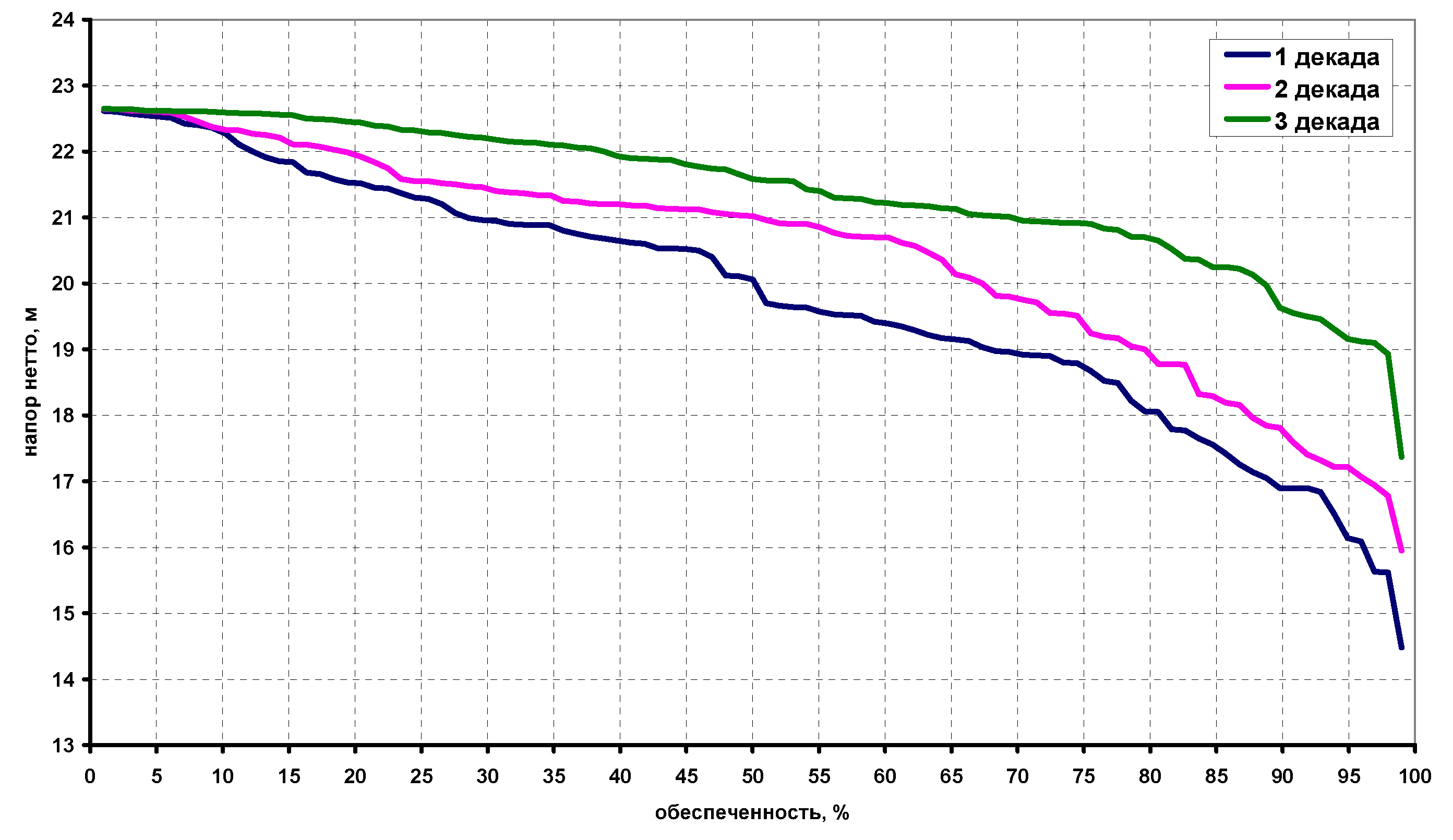

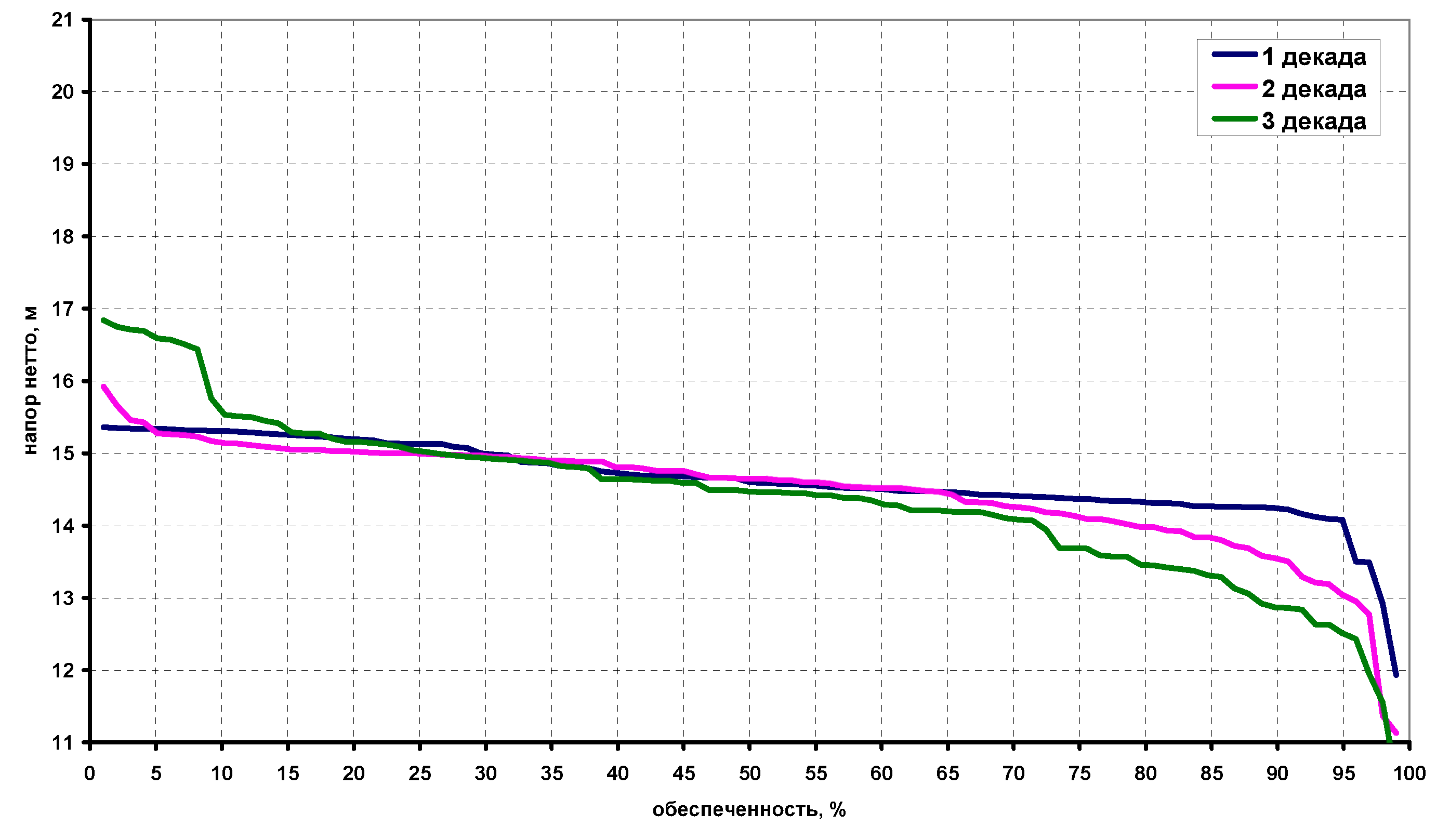

- средних за интервал регулирования напоров-нетто на гидроузле;

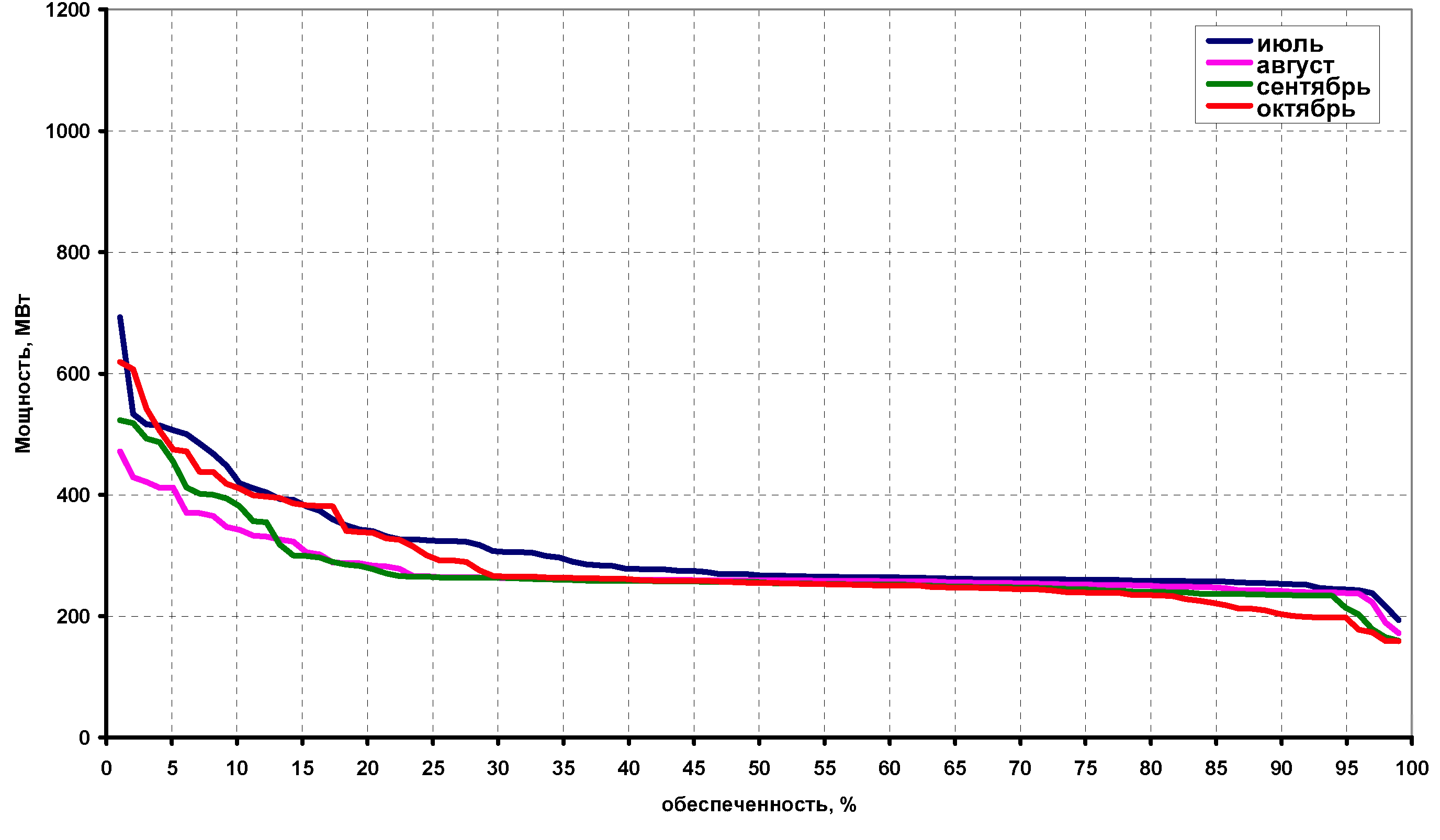

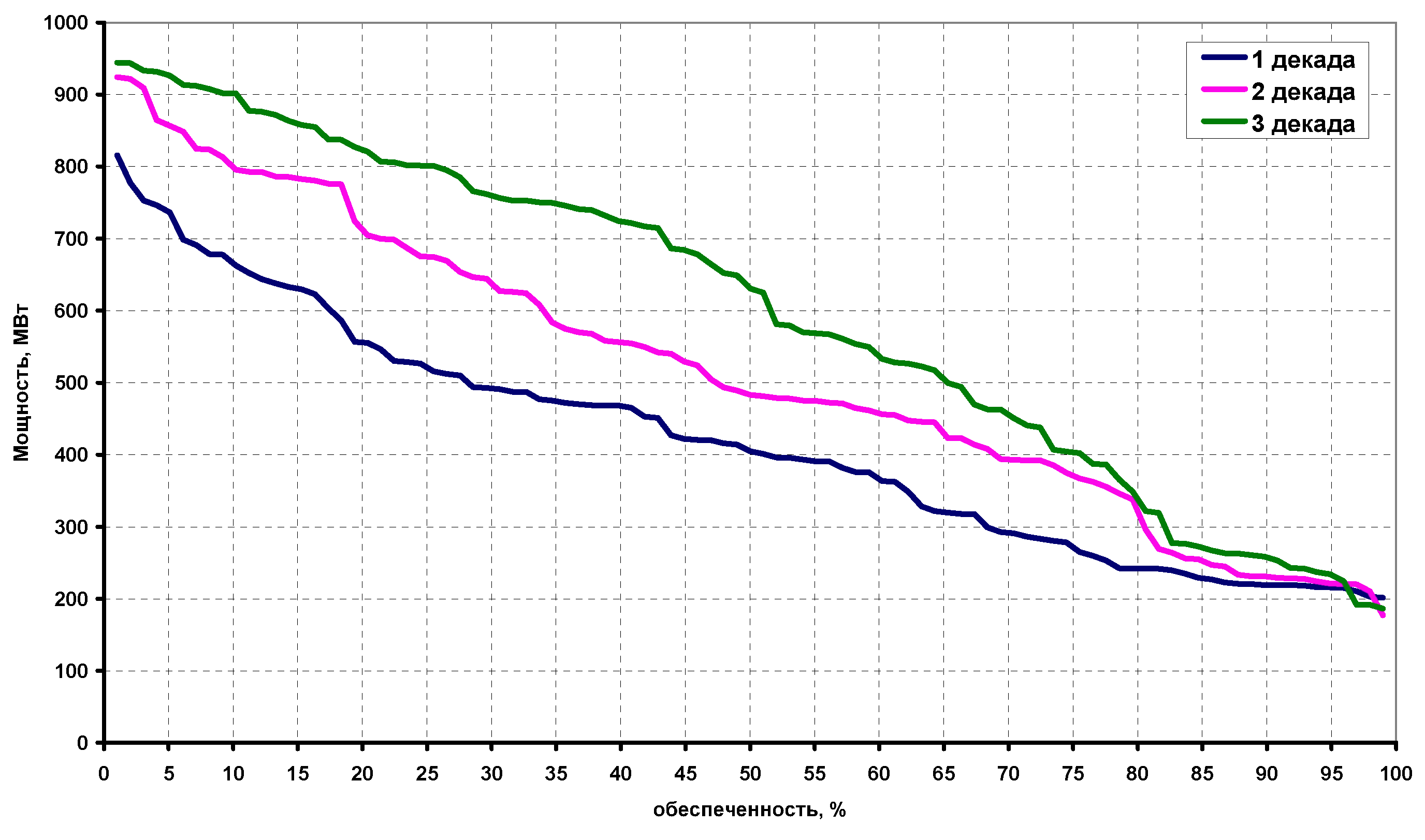

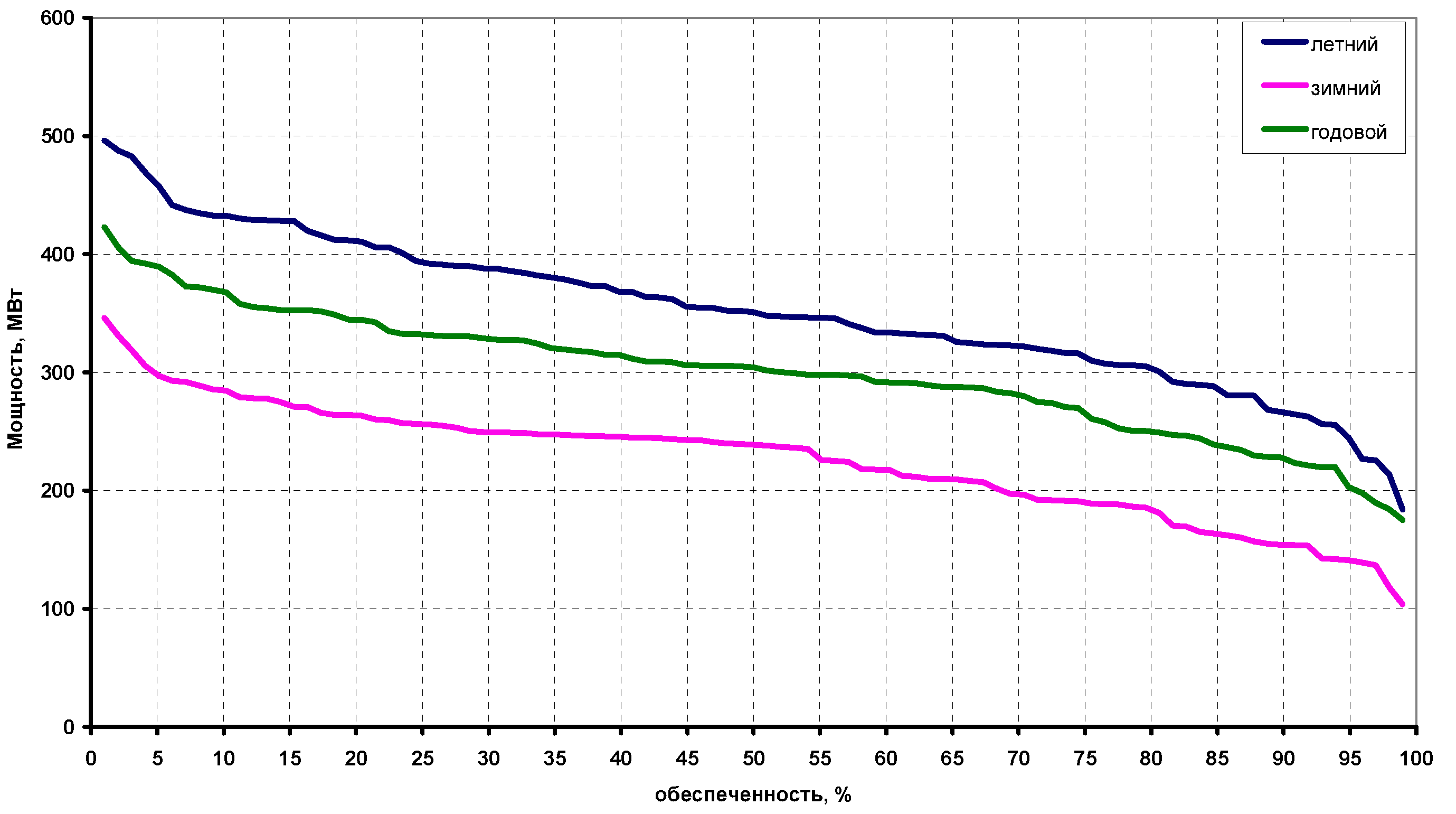

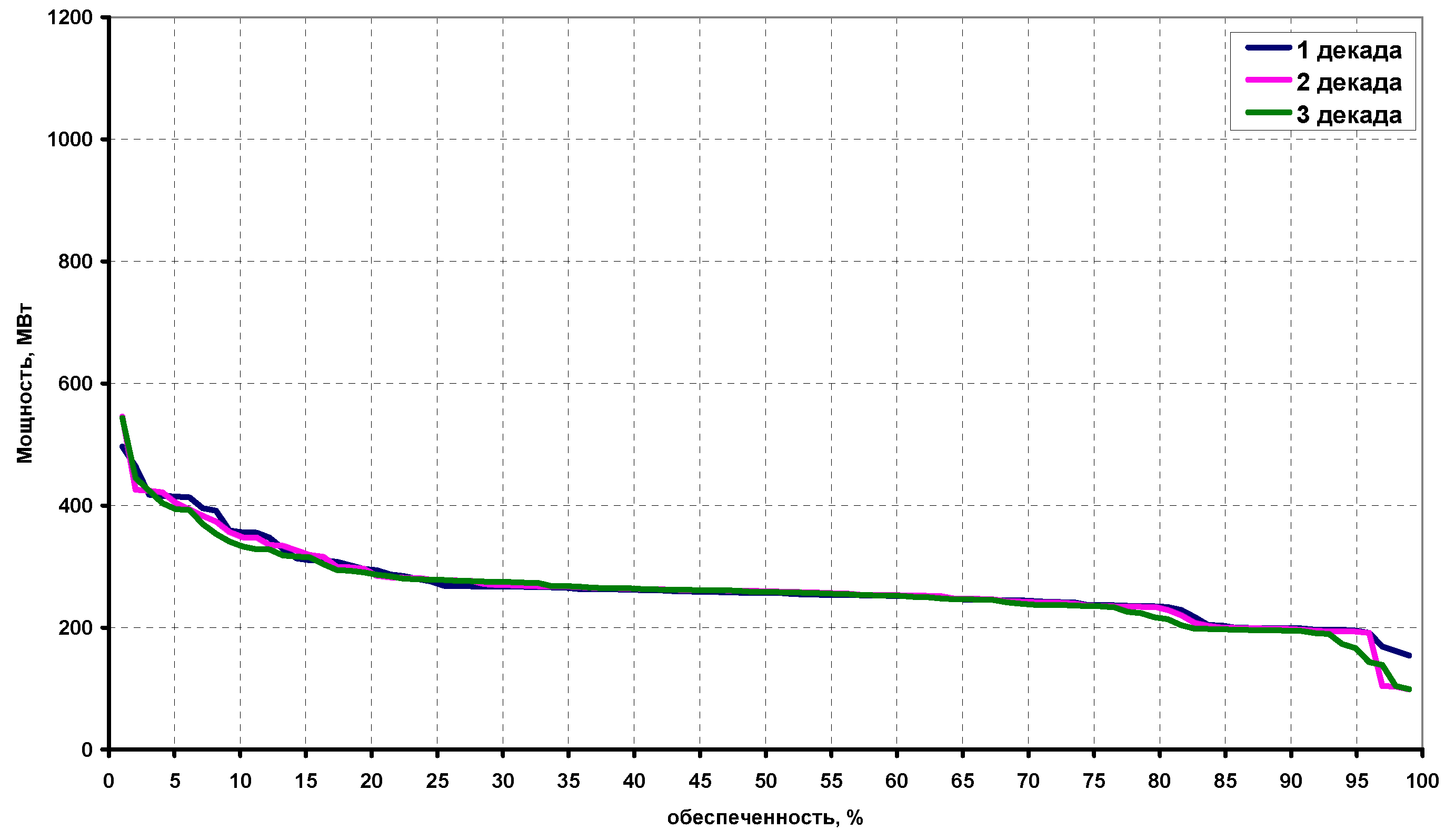

- средних за интервал регулирования мощностей ГЭС.

8.11. Расчетные режимы работы Камского и Воткинского гидроузлов в характерные по водности годы приведены в Приложении № 28 к настоящим Правилам.

Многоводные годы представлены 1994/95, 1914/15, 1990/91, 1984/85 водохозяйственными годами, объем стока, за которые, соответствует обеспеченностям 1%, 3%, 5% и 10%.

Средний по водности год представлен 2003/04 водохозяйственным годом, что соответствует обеспеченности 50%.

Балансы за среднемаловодные годы приведены для 1952/53 и 1960/61 водохозяйственных лет, что соответствует обеспеченностям 75% и 80%.

Маловодные годы обеспеченности 90%, 95%, 97% и 99% представлены 1975/76, 1954/55, 1920/21 и 1938/39 водохозяйственными годами.

8.12. В Приложении № 29 к настоящим Правилам приведен расчетный режим работы Камского и Воткинского гидроузлов в 3-летнем маловодном периоде с 1936/37 по 1938/39 гг.

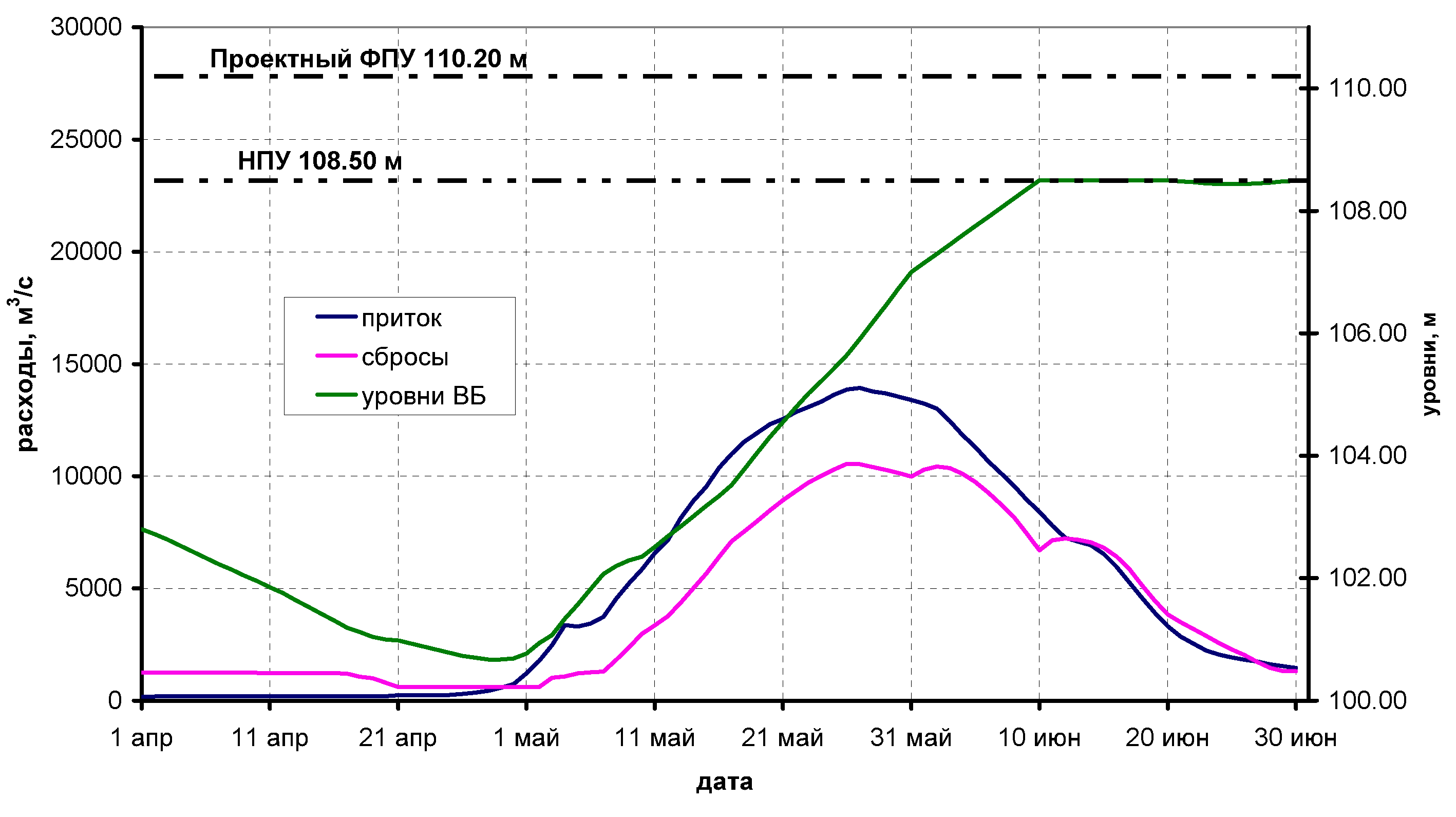

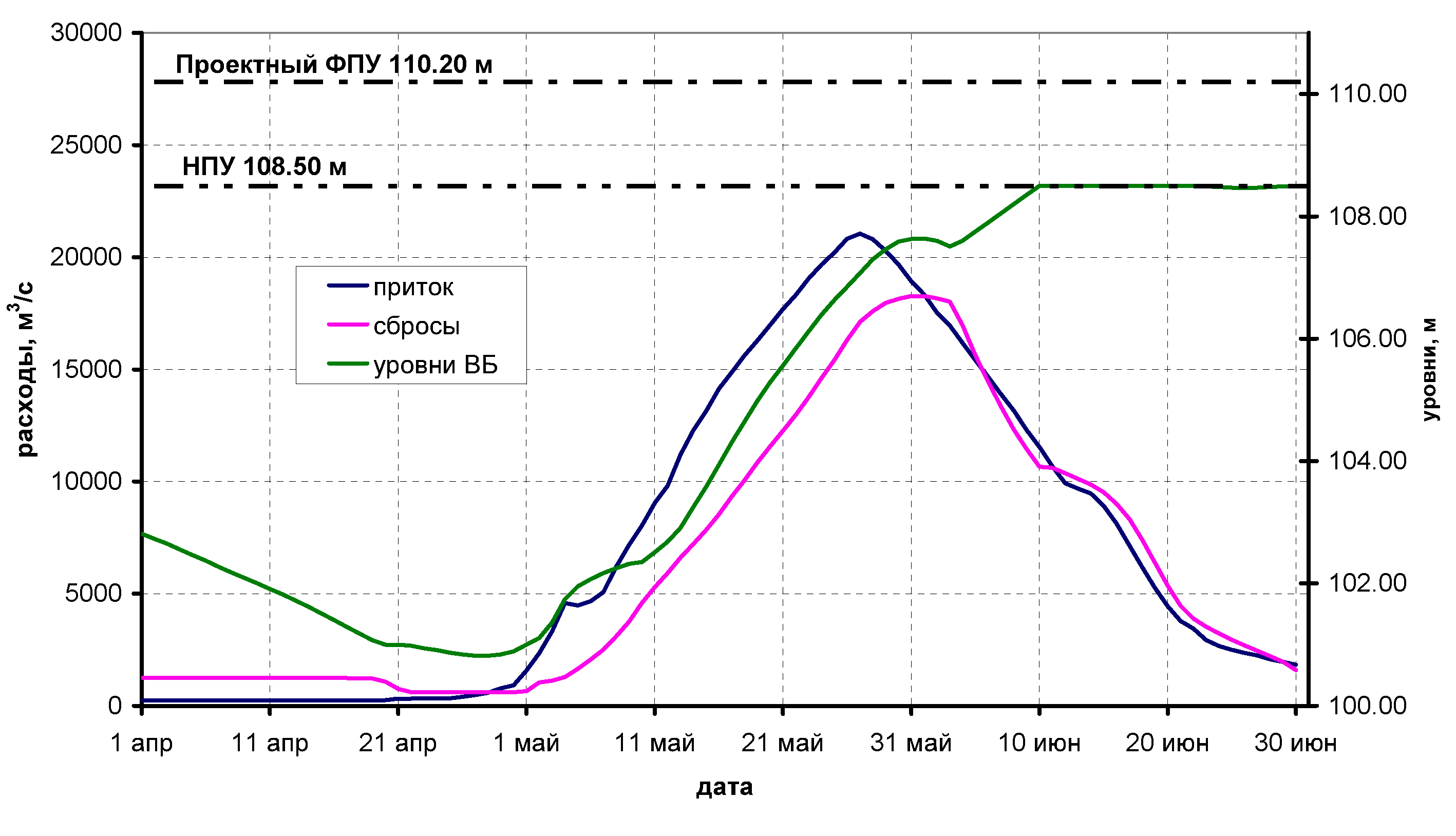

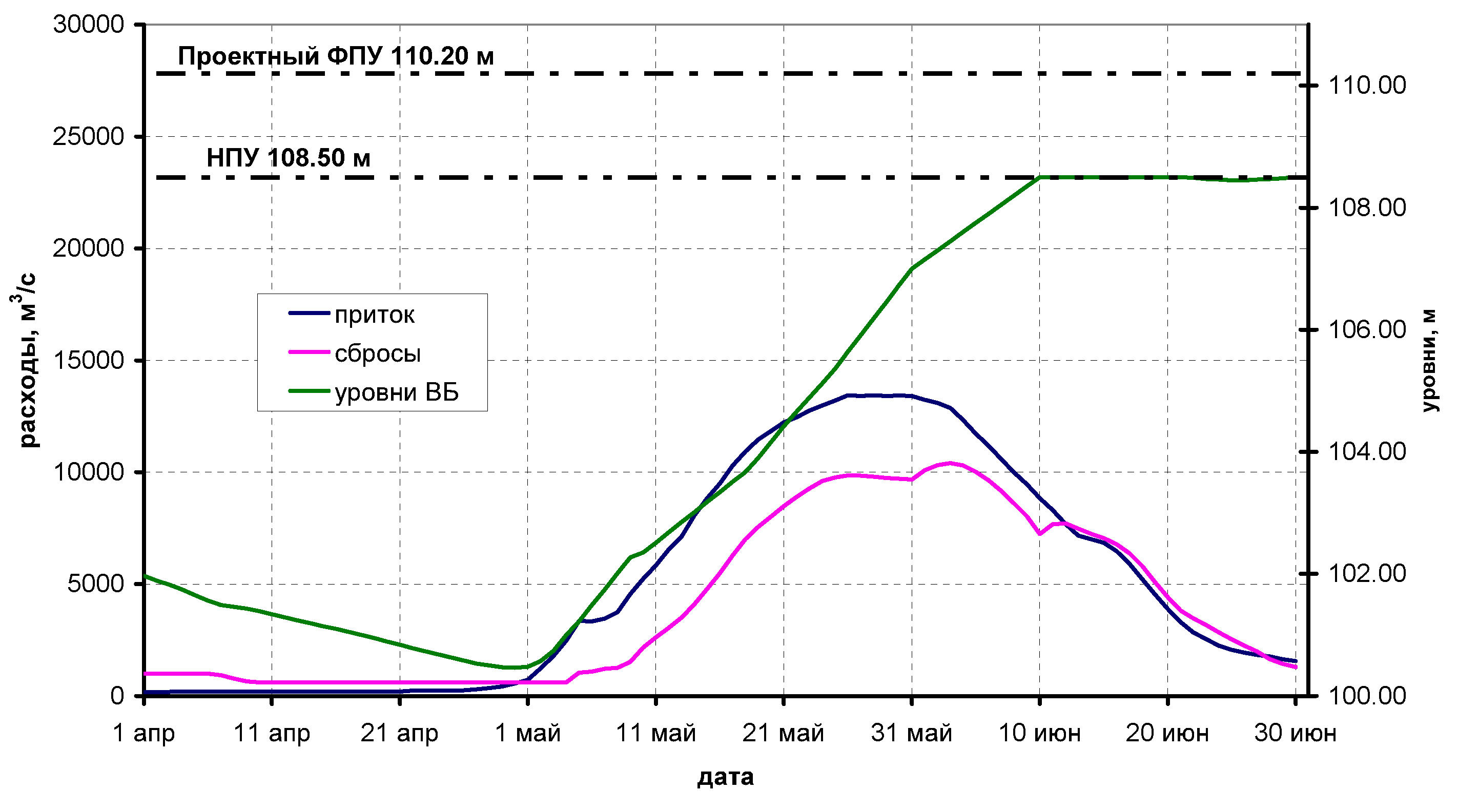

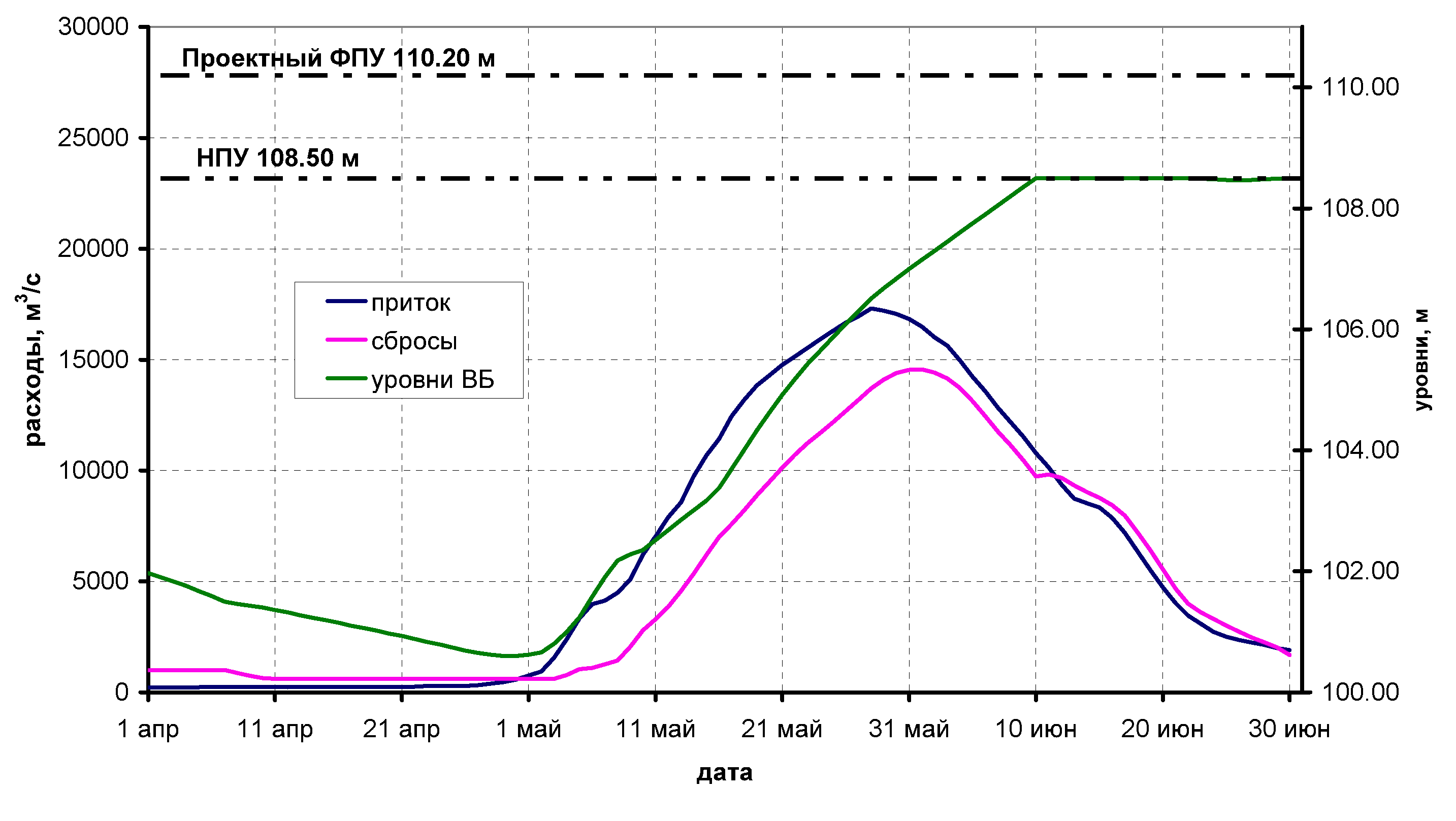

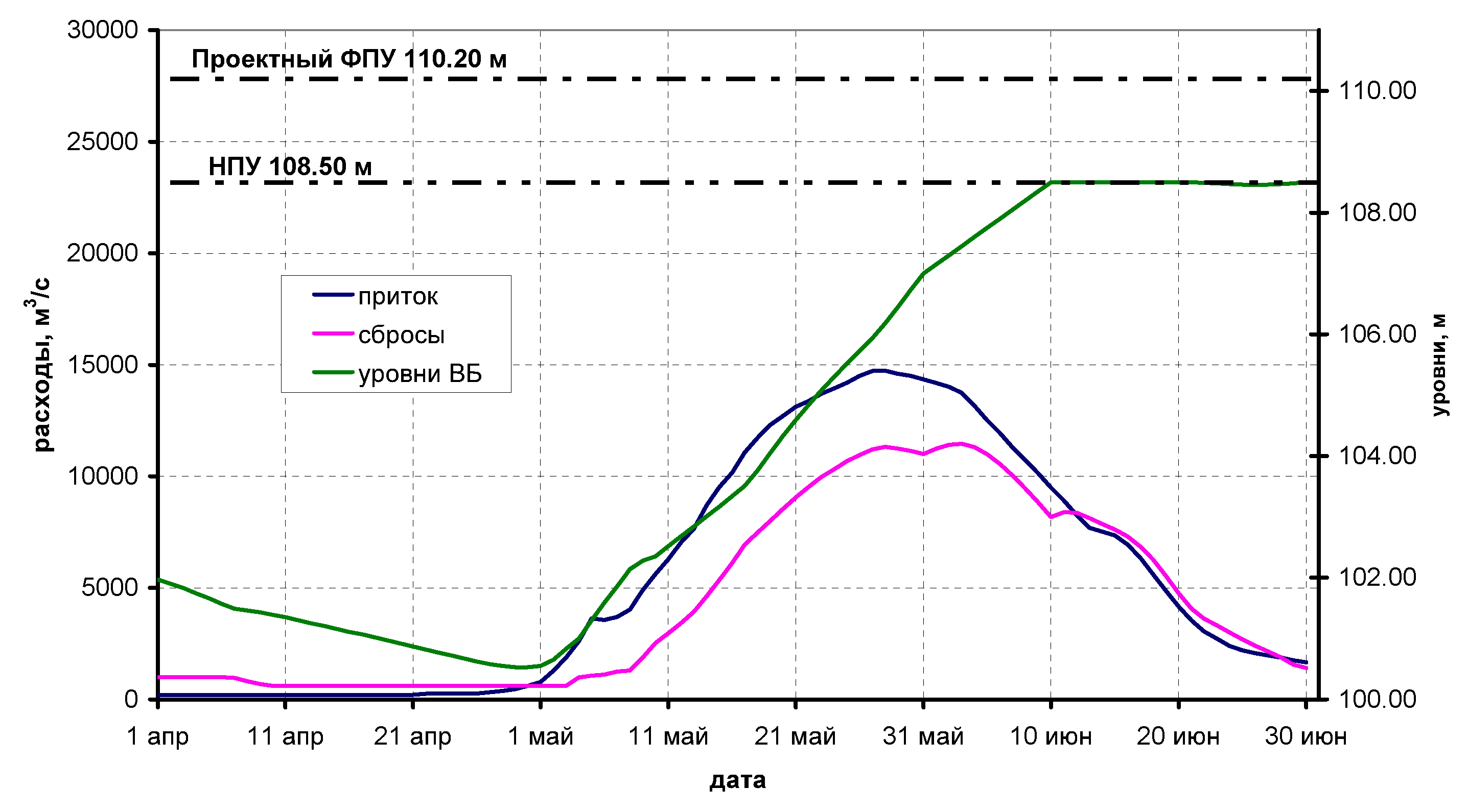

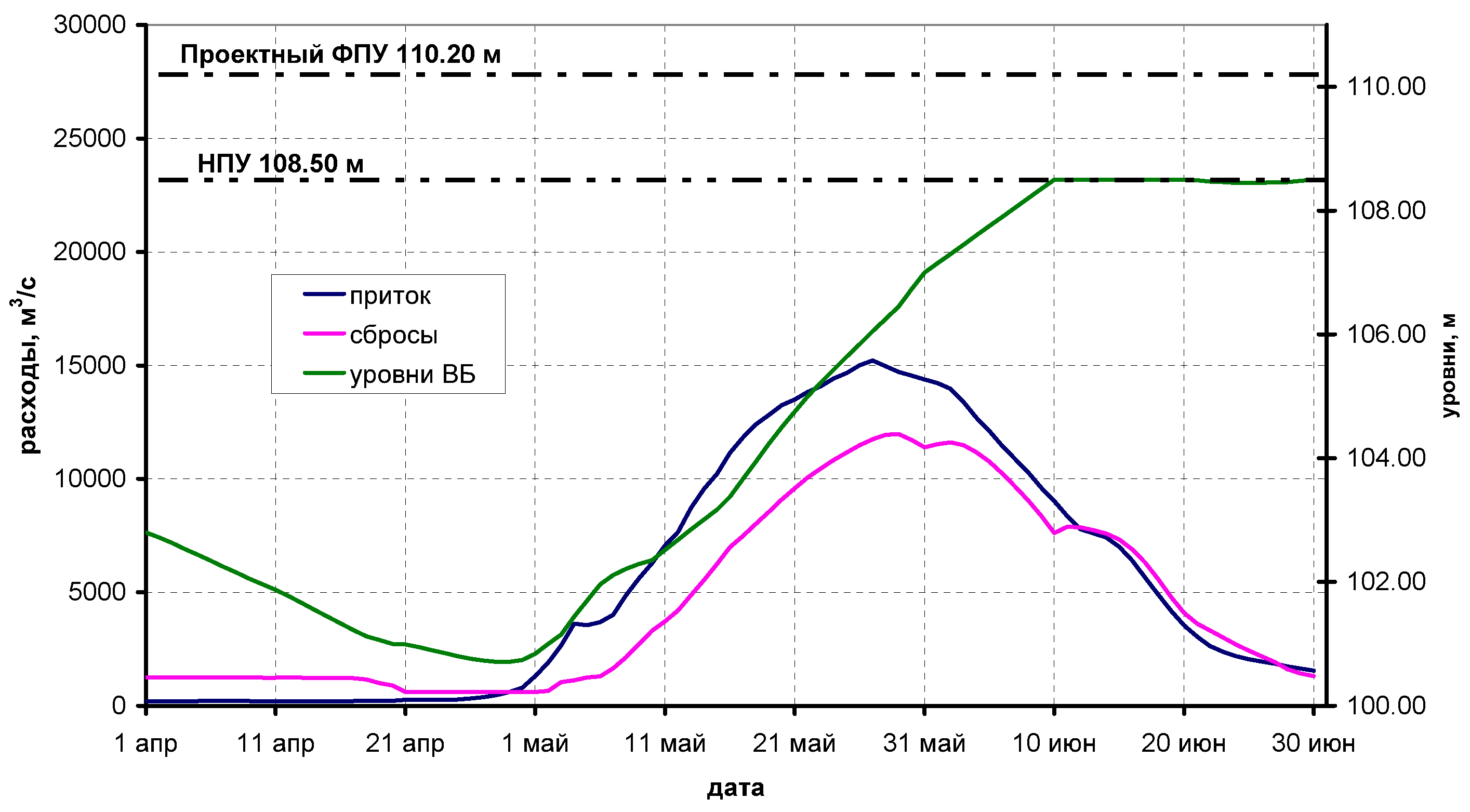

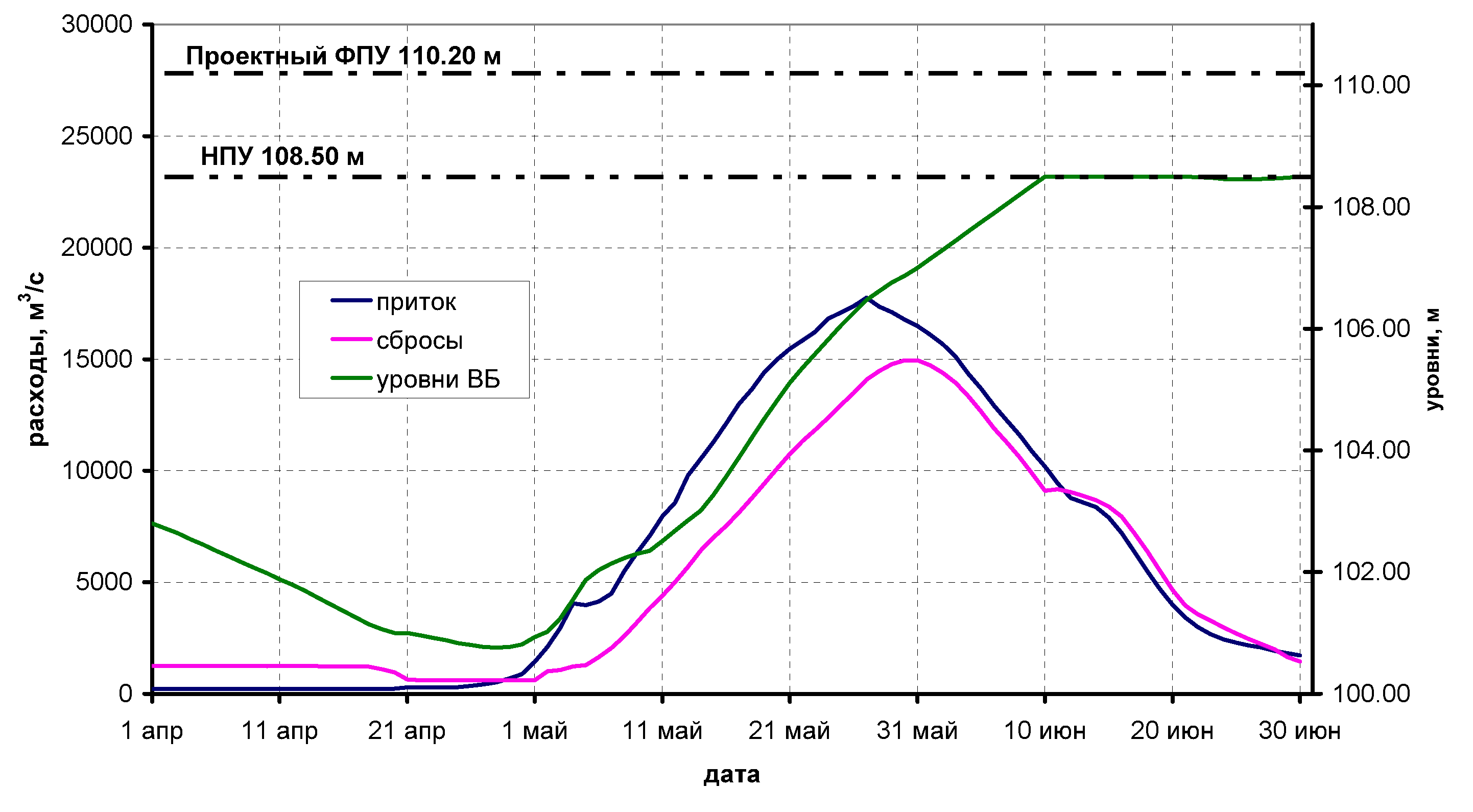

8.13. Расчеты пропуска половодий через Камский гидроузел по модели гидрографа притока 1914 года приведены в Приложении № 30 к настоящим Правилам. Приведены таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей 0,01% с г.п., 0,1%, 1% и 5%.

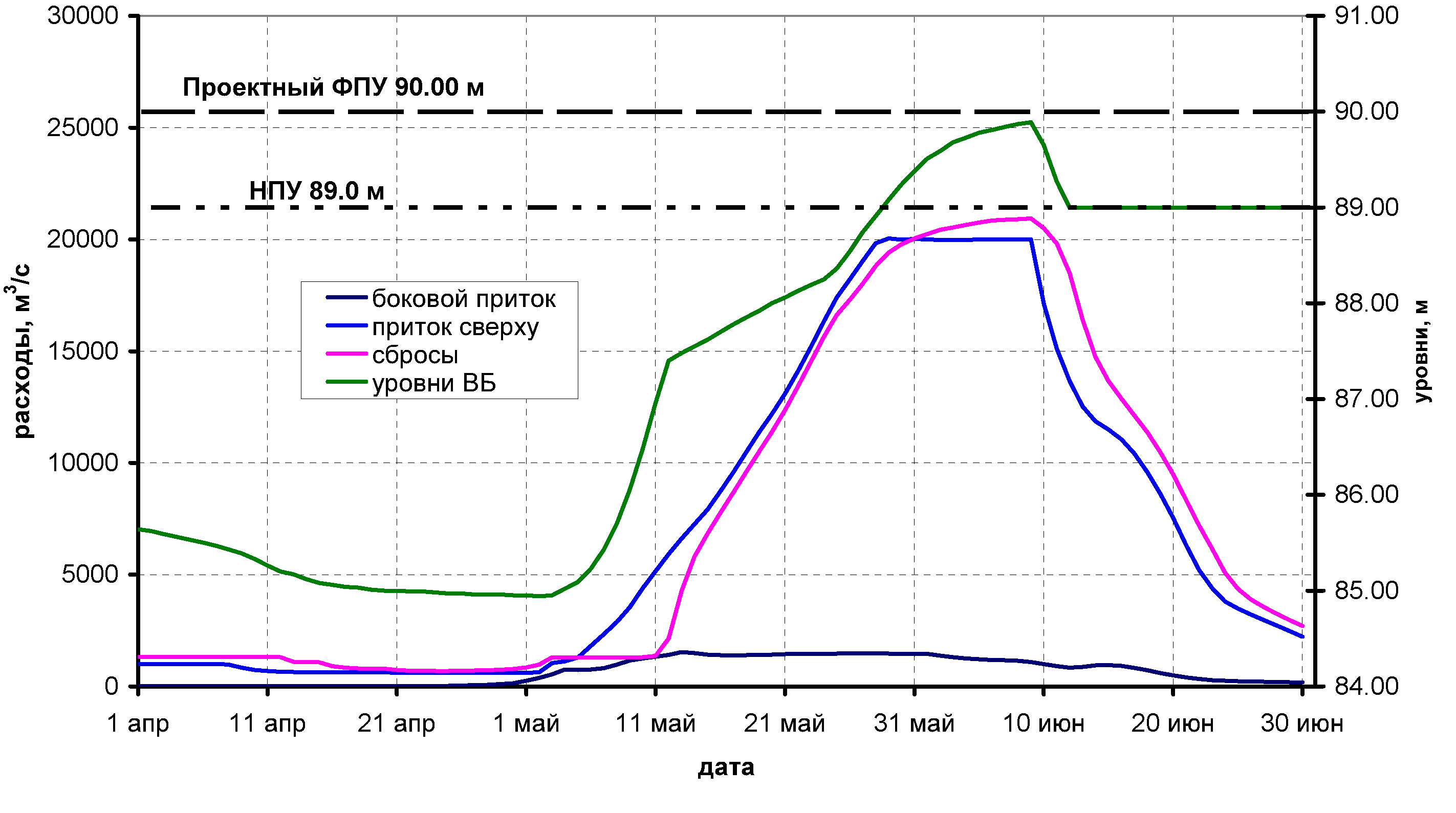

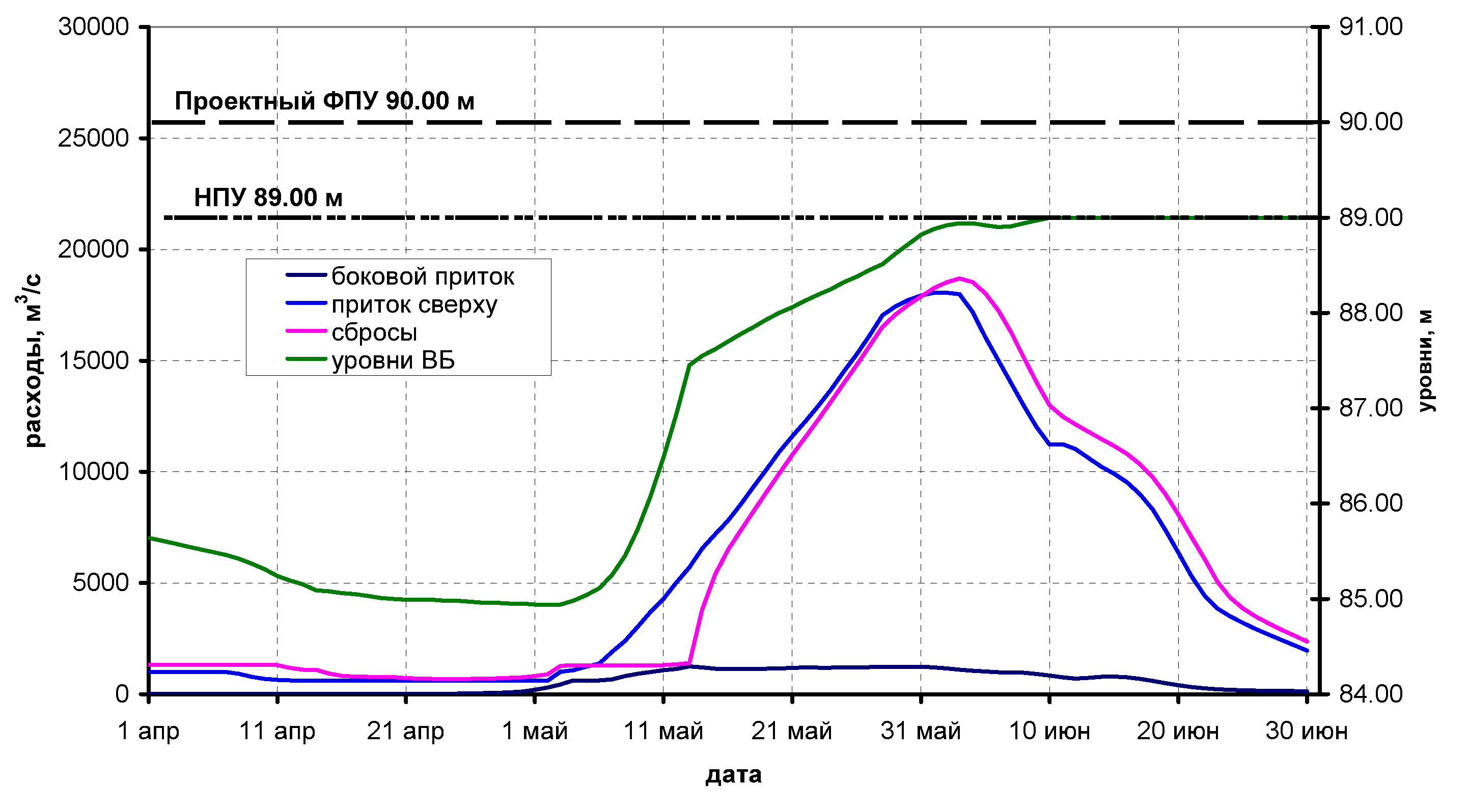

Расчеты пропуска через Воткинский гидроузел половодья по модели гидрографа притока 1914 года приведены в Приложении № 31 к настоящим Правилам. Приведены таблицы расчетных режимов пропуска модельных половодий и паводков расчетных обеспеченностей 0,01% с г.п., 0,1%, 1% и 5% .

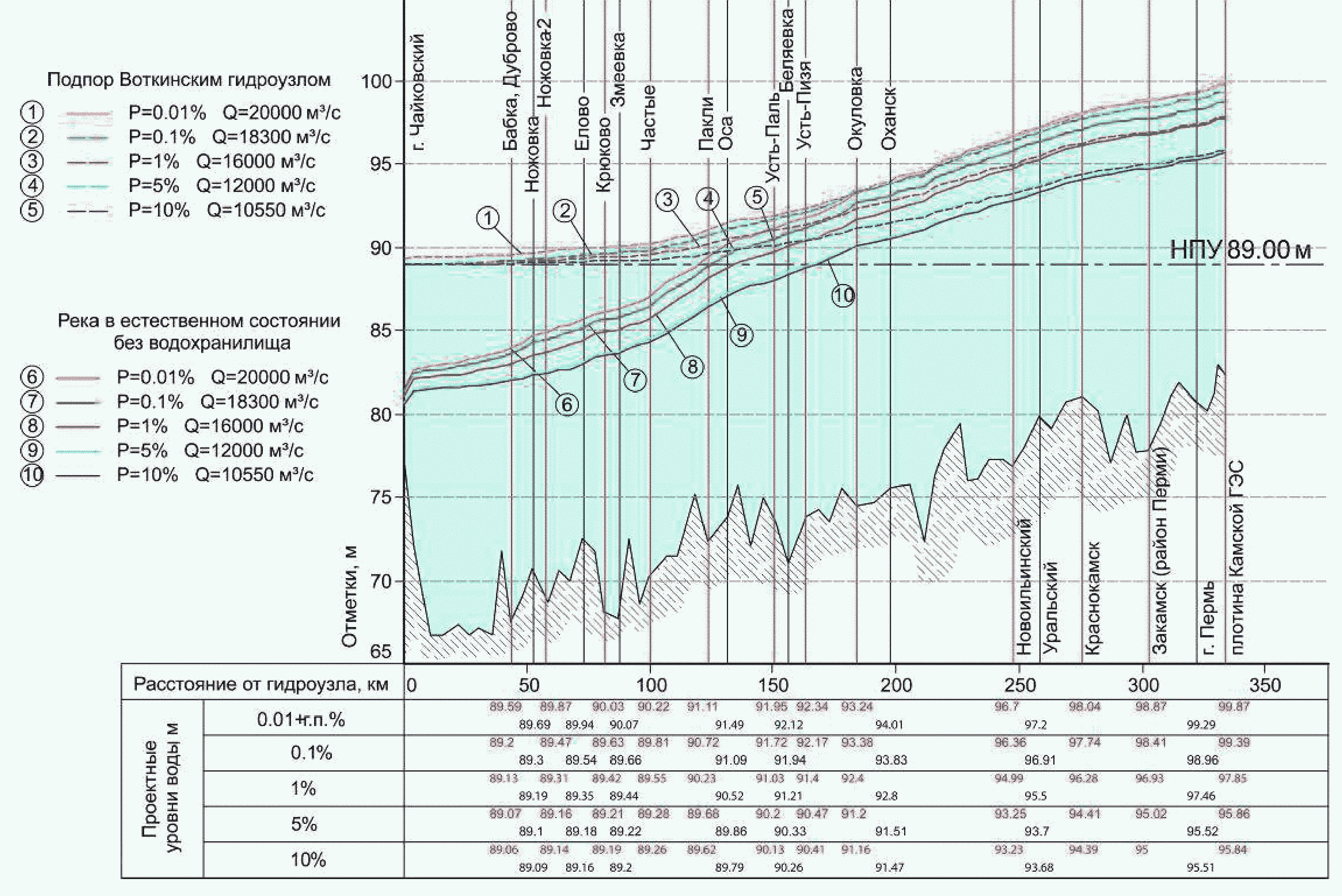

В Приложении № 32 к настоящим Правилам приведены расчетные кривые свободной поверхности Камского водохранилища.

В Приложении № 33 к настоящим Правилам приведены расчетные кривые свободной поверхности Воткинского водохранилища.

IX. Порядок проведения работ и предоставления информации в области гидрометеорологии

9.1. Гидрометеорологическое обеспечение в зонах Камского и Воткинского водохранилищ осуществляет Пермский центр по гидрометеорологии и мониторингу окружающей среды - филиал федерального государственного бюджетного учреждения «Уральское управление по гидрометеорологии и мониторингу окружающей среды» (далее - Пермский ЦГМС - филиал ФГБУ «Уральское УГМС»).

9.2. Водный режим водохранилищ и метеорологические условия в зоне их влияния освещаются регулярными наблюдениями сети наблюдательных станций и постов гидрометеорологического обслуживания.

Сведения о гидрометеорологических наблюдениях в зоне Камского и Воткинского водохранилищ:

№№ п/п Пункт наблюдений Водный объект Состав информационных элементов
Водосбор Камского водохранилища
1 село Бондюг р. Кама среднесуточные расходы воды, уровни воды на 8-00 часов, температура воды, температура воздуха, ледовые явления
2 поселок городского типа Керчевский р. Кама уровни воды на 8-00 часов
3 поселок городского типа Тюлькино р. Кама среднесуточные расходы воды, уровни воды на 8-00 часов, температура воды, температура воздуха, ледовые явления
4 деревня Слудка р. Иньва -II-
5 село Карагай р. Обва -II-
6 село Ощепково р. Кондас -II-
7 поселок Рябинино р. Вишера -II-
8 село Усть-Игум р. Яйва -II-
9 село Перемское р. Косьва -II-
10 поселок городского типа Лямино р. Чусовая -II-
11 поселок Сылвенск р. Сылва -II-
Камское водохранилище
12 г. Березники Камское водохранилище уровни воды, температура воды, температура воздуха, ледовые явления, метеонаблюдения
13 деревня Усть-Пожва Камское водохранилище уровни воды, температура воды, температура воздуха, ледовые явления
14 поселок городского типа Майкор Камское водохранилище -II-
15 г. Чермоз Камское водохранилище уровни воды, температура воды, температура воздуха, ледовые явления, метеонаблюдения
16 поселок Нижний Лух Камское водохранилище (пост закрыт)
17 село Висим Камское водохранилище (пост закрыт)
18 г. Добрянка Камское водохранилище уровни воды, температура воды, температура воздуха, ледовые явления
19 поселок городского типа Ильинское Камское водохранилище (р. Обва) -II-
20 деревня Усть-Кемоль Камское водохранилище (р. Обва) (пост закрыт)
21 поселок городского типа Верхне-Чусовские Городки Камское водохранилище (р. Чусовая) уровни воды, температура воды, температура воздуха, ледовые явления
22 деревня Нижние Шалыги Камское водохранилище (р. Чусовая) (пост закрыт)
23 село Троица Камское водохранилище (р. Сылва) уровни воды, температура воды, температура воздуха, ледовые явления
24 Камская ГЭС Камское водохранилище уровни воды в верхнем бьефе на 8-00 часов, уровни в нижнем бьефе на 8-00 часов, средние по площади водохранилища уровни воды, среднесуточные расходы воды
Воткинское водохранилище
25 г. Пермь Воткинское водохранилище уровни воды, температура воды, температура воздуха, ледовые явления, метеонаблюдения
26 г. Краснокамск Воткинское водохранилище уровни воды, температура воды, температура воздуха, ледовые явления
27 г. Оханск Воткинское водохранилище уровни воды, температура воды, температура воздуха, ледовые явления, метеонаблюдения
28 деревня Десятково Воткинское водохранилище -II-
29 село Елово Воткинское водохранилище -II-
30 село Бабка Воткинское водохранилище -II-
31 Воткинская ГЭС Воткинское водохранилище уровни воды в верхнем бьефе на 8-00 часов, уровни в нижнем бьефе на 8-00 часов, среднесуточные расходы воды
Нижний бьеф Воткинского гидроузла
32 деревня Ольховка р. Кама (пост закрыт)
33 деревня Паздеры р. Кама (пост закрыт)
34 г. Сарапул р. Кама уровни воды, температура воды, температура воздуха, ледовые явления

Перечень метеорологических пунктов в зоне Камского и Воткинского водохранилища:

№№ п/п Метеостанция Высота над уровнем моря, м Период действия
открыт закрыт
35 г. Березники 135, после переноса репера - 182 1932 действующий
36 г. Чермоз 147, после переноса репера-122 1931 действующий
37 г. Пермь 169 1938 действующий
38 г. Оханск 116 1932 действующий
39 г. Оса 98 1922 действующий
40 село Нажовка 133 1921 действующий
41 г. Чайковский 98 1958 действующий

9.3. Службами эксплуатации Камской и Воткинской ГЭС ведутся постоянные наблюдения за уровнями верхнего и нижнего бьефа в приплотинной части и учет стока в створе гидроузла (количества воды, поступающей в нижний бьеф через агрегаты ГЭС, водопропускные отверстия и путем фильтрации) в соответствии с локальными актами, регулирующими учет стока воды на ГЭС.

9.4. Оперативной службой Камской ГЭС в Камское бассейновое водное управление Федерального агентства водных ресурсов (далее - Камское БВУ) ежедневно предоставляются данные о режиме работы водохранилища:

- уровне воды в верхнем бьефе на 8-00;

- среднем уровне воды на 8-00;

- среднесуточном уровне воды в нижнем бьефе за предыдущие сутки;

- среднесуточном притоке воды за предыдущие сутки;

- суммарном сбросе через гидроузел за предыдущие сутки.

9.5. Службой эксплуатации Воткинской ГЭС в Камское БВУ ежедневно предоставляются данные о режиме работы водохранилища:

- уровне воды в верхнем бьефе на 8-00;

- среднесуточном уровне воды в нижнем бьефе за предыдущие сутки;

- общем среднесуточном притоке воды за предыдущие сутки;

- боковом среднесуточном притоке воды за предыдущие сутки;

- суммарном сбросе через гидроузел за предыдущие сутки.

9.6. Пермский ЦГМС - филиал ФГБУ «Уральское УГМС» предоставляет в Камское БВУ:

- прогнозы притока воды в Камское и Воткинское водохранилище по мере их выпуска и уточнения к ним;

- результаты обобщений материалов по фактическому водному режиму.

9.7. Организация оповещения заинтересованных органов государственной власти и организаций о чрезвычайных гидрологических явлениях в зоне влияния водохранилищ осуществляется уполномоченными органами в соответствии с законодательством Российской Федерации.

X. Порядок оповещения органов исполнительной власти, водопользователей, жителей об изменениях водного режима водохранилищ, в том числе о режиме функционирования водохранилищ при возникновении аварий и иных чрезвычайных ситуаций

10.1. Регулирование режима работы гидроузла Камского водохранилища в порядке, устанавливаемом настоящими Правилами, осуществляется оперативной службой Филиала Публичного акционерного общества «Федеральная гидрогенерирующая компания» - «Камская ГЭС» (Филиал ПАО «РусГидро» - «Камская ГЭС»).

Регулирование режима работы гидроузла Воткинского водохранилища осуществляется оперативной службой Филиала Публичного акционерного общества «РусГидро» - «Воткинская ГЭС» (Филиал ПАО «РусГидро» - «Воткинская ГЭС»).

10.2. В соответствии с пунктом 5.8 Положения о Федеральном агентстве водных ресурсов, утвержденного постановлением Правительства Российской Федерации от 16 июня 2004 г. № 282, режимы пропуска паводков, специальных попусков, наполнения и сработки (выпуска воды) Камского и Воткинского водохранилищ устанавливаются Федеральным агентством водных ресурсов.

Оперативно-диспетчерское управление Камской и Воткинской ГЭС осуществляется Филиалом Акционерного общества «Системный оператор Единой энергетической системы» «Объединенное диспетчерское управление энергосистемами Урала» (далее - филиал АО «СО ЕЭС» «ОЭС Урала»).

10.3. Указания по ведению режимов работы гидроузлов Камского и Воткинского водохранилищ составляются Федеральным агентством водных ресурсов, оформляются соответствующим документом и доводятся до исполнителей по имеющимся каналам связи (факс, электронная почта) за два дня до начала реализации установленных режимов.

10.4. Рекомендуемый образец указаний по ведению режимов работы гидроузлов Камского и Воткинского водохранилищ, список исполнителей, которым рассылаются указания, порядок оформления (подписи, контактные лица), приведен в Приложении № 34 к настоящим Правилам.

10.5. Перевод Камского и Воткинского гидроузлов на режим работы, не предусмотренный настоящими Правилами или запрещенный в условиях нормальной эксплуатации, допускается только при возникновении непредвиденных обстоятельств, угрожающих безопасности основных сооружений и требующих принятия экстренных мер. В указанных обстоятельствах режим работы гидроузлов изменяется по распоряжению лица, непосредственно отвечающего за их эксплуатацию, с одновременным уведомлением об этом Камского БВУ, органов исполнительной власти Пермского края, Удмуртской Республики, Республики Башкортостан и Республики Татарстан, а в случае угрозы возникновения чрезвычайной ситуации - федерального органа исполнительной власти, уполномоченного на решение задач в области гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций.

10.6. Разрешается превышение расхода воды относительно установленного диспетчерскими графиками работы Камского и Воткинского гидроузлов по команде диспетчера филиала АО «СО ЕЭС» «ОЭС Урала» при возникновении дефицита мощности и угрозе нарушения устойчивости Объединенной энергосистемы Урала или в результате действия средств автоматического противоаварийного управления.

О возникшей ситуации филиал АО «СО ЕЭС» «ОЭС Урала» незамедлительно информирует Камское БВУ.

Допущенный перерасход воды подлежит компенсации при условии соблюдения требований водопользователей, расположенных в нижнем бьефе.

10.7. Доступ населения к оперативной информации о фактических режимах функционирования Камского и Воткинского гидроузлов, Камского и Воткинского водохранилищ, а также об установленных на ближайший период режимах, обеспечивается путем ее размещения на официальном интернет-портале Камского БВУ в информационно-телекоммуникационной сети «Интернет».

10.8. Для оповещения о чрезвычайных и аварийных отступлениях от нормального режима работы на Камской ГЭС развернута локальная система оповещения (далее - ЛСО), включающая:

- оперативное оповещение руководящего состава, органов управления по телефонам, в том числе сотовым;

- речевое и сиренное оповещение персонала на территории предприятия и населения в 6 км зоне.

10.9. Оповещение о чрезвычайных и аварийных отступлениях от нормального режима работы Воткинской ГЭС осуществляется начальником смены станции, который в соответствии с инструкцией о порядке оповещения населения при угрозе и возникновении катастрофического затопления и проверки аппаратуры оповещения по прямому проводу оповещает оперативного дежурного Управления по делам гражданской обороны и чрезвычайным ситуациям г. Чайковский, а также население и объекты экономики по городской радиосети.

На Филиале ПАО «РусГидро» - «Воткинская ГЭС» развернута ЛСО.

Система позволяет гарантированно оповестить об угрозе чрезвычайных ситуаций персонал Филиала ПАО «РусГидро» - «Воткинская ГЭС» и подрядных организаций, осуществляющих свою деятельность на территории объекта, а так же территориальные органы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (Пермский край, Удмуртская Республика), население и объекты экономики, расположенные в зоне действия системы (6 км в нижнем бьефе). В систему предустановленны сигналы оповещения гражданской обороны (в том числе «Внимание всем!»), сигналы оповещения об угрозе подтопления (затопления).

Приложение № 1
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Схема каскада гидроузлов на р. Каме

Приложение № 2
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Схема Камского и Воткинского водохранилищ

Примечание: нумерация водомерных постов соответствуют нумерации, приведенной в пункте 8.2 настоящих Правил

Приложение № 3
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривая обеспеченности объема годового стока в створе Камского гидроузла на р. Каме за 1914/15-2010/11 гг.

Приложение № 4
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривая обеспеченности объема годового стока в створе Воткинского гидроузла на р. Каме за 1914/15 - 2010/11 гг.

Приложение № 5
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривая обеспеченности максимальных расходов в створе Камского гидроузла на р. Каме за 1881 - 2011 гг.

Приложение № 6
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривая обеспеченности объемов стока за половодье (апрель-июнь) в створе Камского гидроузла на р. Каме за 1914 - 2010 гг.

Приложение № 7
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривая обеспеченности максимальных расходов в створе Воткинского гидроузла на р. Каме за 1881-2011 гг.

Приложение № 8
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривая обеспеченности объемов стока за половодье (апрель-июнь) в створе Воткинского гидроузла на р. Каме за 1914 - 2010 гг.

Приложение № 9
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

План расположения сооружений Камской ГЭС

Приложение № 10
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Пропускная способность одного пролета водослива Камского гидроузла

Приложение № 11
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Эксплуатационная характеристика гидротурбины Камской ГЭС типа ПЛ 510-ВБ-500

Приложение № 12
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Эксплуатационная характеристика гидротурбины Камской ГЭС типа ПЛ 20-В-500

Приложение № 13
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Эксплуатационная характеристика Камской ГЭС на линиях ограничения по расходу и мощности для 23 гидроагрегатов (13 - модернизированных, 8 - не модернизированных, 2 - заменены только турбины)

Приложение № 14
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

План расположения сооружений Воткинской ГЭС

Приложение № 15
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Пропускная способность одного пролета водослива Воткинского гидроузла

Приложение № 16
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расходная характеристика гидроагрегата № 1 Воткинской ГЭС

Приложение № 17
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Эксплуатационная характеристика Воткинской ГЭС на линиях ограничения по расходу и мощности для 10 гидроагрегатов по данным натурных испытаний

Приложение № 18
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Зависимости объемов и площадей зеркала водохранилища Камской ГЭС от уровня у плотины гидроузла

Приложение № 19
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Интерполяционная таблица объемов Камского водохранилища, млн. м3

Отметка, м 0.00 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09
98.0 1459 1462 1466 1470 1474 1477 1481 1484 1488 1492
98.1 1495 1499 1503 1507 1511 1515 1519 1523 1526 1530
98.2 1534 1538 1542 1546 1550 1554 1558 1562 1566 1570
98.3 1573 1577 1581 1585 1589 1593 1597 1601 1605 1609
98.4 1613 1617 1621 1625 1629 1633 1637 1641 1645 1649
98.5 1653 1658 1662 1666 1670 1674 1678 1683 1687 1691
98.6 1695 1699 1704 1708 1712 1716 1721 1725 1729 1733
98.7 1738 1742 1746 1751 1755 1759 1764 1768 1772 1777
98.8 1781 1785 1790 1794 1798 1803 1807 1812 1816 1820
98.9 1825 1829 1834 1838 1843 1847 1852 1856 1860 1865
99.0 1869 1874 1878 1883 1887 1892 1896 1901 1906 1910
99.1 1914 1919 1924 1929 1933 1938 1943 1948 1952 1957
99.2 1962 1966 1971 1976 1981 1986 1990 1995 2000 2005
99.3 2009 2014 2019 2024 2029 2034 2039 2044 2048 2053
99.4 2058 2063 2068 2073 2078 2083 2088 2093 2098 2103
99.5 2108 2113 2118 2123 2128 2134 2139 2143 2149 2154
99.6 2159 2164 2170 2175 2180 2185 2190 2196 2201 2206
99.7 2211 2217 2222 2227 2233 2238 2243 2249 2254 2259
99.8 2265 2270 2275 2281 2286 2292 2297 2302 2308 2313
99.9 2319 2324 2330 2335 2341 2346 2352 2357 2363 2368
100.0 2374 2379 2385 2391 2396 2402 2407 2413 2418 2424
100.1 2430 2435 2441 2447 2452 2458 2464 2470 2475 2481
100.2 2487 2482 2498 2504 2510 2515 2521 2527 2533 2538
100.3 2544 2550 2556 2562 2567 2573 2579 2585 2591 2596
100.4 2602 2608 2614 2620 2626 2632 2638 2644 2650 2656
100.5 2661 2667 2673 2679 2685 2691 2697 2703 2709 2715
100.6 2721 2727 2734 2740 2746 2752 2758 2764 2770 2776
100.7 2783 2789 2795 2801 2808 2814 2820 2826 2832 2839
100.8 2845 2851 2857 2864 2870 2876 2882 2889 2895 2901
100.9 2908 2914 2920 2927 2933 2939 2946 2952 2958 2965
101.0 2971 2978 2984 2990 2997 3003 З010 3016 3023 3029
101.1 3036 3042 3049 3056 3062 3069 3075 3082 3089 3095
101.2 3102 3109 3115 3122 3129 3136 3143 3149 3156 3163
101.3 3170 3177 3184 3191 3198 3205 3212 3219 3226 3233
101.4 3240 3247 3254 3261 3268 3276 3283 3290 3297 3304
101.5 3311 3318 3326 3333 3340 3347 3355 3362 3369 3876
101.6 3384 3391 3398 3405 3413 3420 3427 3434 3442 3449
101.7 3456 3464 3471 3479 3486 3494 3501 3508 3516 3523
101.8 3531 3538 3546 3554 3561 3569 3576 3584 3592 3599
101.9 3607 3614 3622 3630 3638 3646 3654 3661 3669 3677
102.0 3685 3693 3700 3708 3716 3724 3732 3740 3748 3756
102.1 3764 3772 3780 3788 3796 3804 3812 3820 3828 3836
102.2 3844 3852 3860 3869 3877 3885 3893 3901 3909 3917
102.3 3926 3934 3942 3950 3959 3967 3975 3983 3992 4000
102.4 4008 4016 4025 4033 4042 4050 4058 4067 4075 4083
102.5 4092 4100 4109 4118 4126 4135 4144 4152 4161 4169
102.6 4178 4187 4195 4204 4213 4222 4230 4239 4248 4256
102.7 4265 4274 4283 4292 4300 4309 4318 4327 4336 4344
102.8 4353 4362 4371 4380 4389 4398 4407 4416 4425 4434
102.9 4443 4452 4461 4470 4479 4488 4497 4506 4515 4524
103.0 4533 4543 4552 4562 4571 4580 4590 4599 4608 4618
103.1 4627 4637 4646 4656 4666 4675 4685 4694 4704 4714
103.2 4723 4733 4743 4752 4762 4772 4782 4791 4801 4811
103.3 4820 4830 4840 4850 4860 4870 4880 4890 4900 4910
103.4 4920 4930 4940 4950 4960 4970 4980 4990 5001 5011
103.5 5021 5031 5041 5051 5061 5071 5082 5092 5102 5112
103.6 5122 5132 5143 5153 5164 5174 5184 5195 5205 5216
103.7 5226 5236 5247 5258 5268 5279 5290 5300 5311 5321
103.8 5332 5348 5353 5364 5375 5385 5396 5406 5417 5428
103.9 5438 5449 5460 5471 5481 5492 5503 5515 5524 5535
104.0 5546 5557 5568 5579 5590 5601 5612 5623 5634 5645
104.1 5656 5667 5678 5689 5700 5711 5722 5733 5744 5755
104.2 5766 5778 5789 5800 5812 5823 5834 5846 5857 5868
104.3 5880 5891 5902 5914 5925 5937 5948 5960 5971 5983
104.4 5994 6006 6017 6029 6041 6052 6064 6076 5087 6099
104.5 6111 6122 6134 6146 6157 6169 6181 6192 6204 6216
104.6 6228 6240 6252 6263 6275 6287 6299 6311 6323 6335
104.7 6347 6359 6371 6383 6395 6407 6419 6431 6443 6455
104.8 6467 6479 6492 6504 6516 6529 6541 6554 6566 6578
104.9 6591 6603 6616 6628 6640 6653 6665 6678 6690 6703
105.0 6715 6728 6740 6753 6766 6778 6791 6804 6816 6829
105.1 6842 6855 6867 6880 6893 6906 6919 6932 6944 6957
105.2 6970 6983 6996 7009 7021 7034 7047 7060 7073 7086
105.3 7098 7112 7125 7138 7151 7164 7177 7190 7204 7217
105.4 7230 7243 7257 7270 7283 7297 7310 7323 7336 7850
105.5 7363 7377 7390 7403 7417 7430 7444 7457 7470 7484
105.6 7497 7511 7525 7538 7552 7566 7579 7593 7606 7620
105.7 7634 7648 7661 7675 7689 7702 7716 7730 7744 7757
105.8 7771 7785 7799 7813 7826 7840 7854 7868 7881 7895
105.9 7909 7923 7937 7951 7965 7979 7994 8008 8022 8036
106.0 8050 8064 8078 8093 8107 8122 8136 8150 8164 8179
106.1 8193 8208 8222 8236 8251 8265 8279 8294 8308 8322
106.2 8337 8351 8366 8380 8395 8410 8424 8439 8454 8468
106.3 8483 8498 8512 8527 8542 8557 8571 8586 8601 8616
106.4 8630 8646 8661 8676 8691 8706 8721 8736 8751 8766
106.5 8781 8797 8812 8827 8842 8858 8873 8888 8903 8919
106.6 8934 8949 8964 8980 8995 9010 9026 9041 9056 9072
106.7 9087 9102 9118 9134 9149 9165 9181 9196 9212 9228
106.8 9243 9259 9275 9290 9306 9322 9337 9353 9369 9384
106.9 9400 9416 9432 9448 9464 9480 9500 9512 9527 9543
107.0 9559 9576 9592 9608 9624 9641 9657 9673 9690 9706
107.1 9723 9738 9755 9771 9788 9804 9821 9837 9854 9870
107.2 9886 9903 9920 9936 9953 9969 9986 10002 10019 10036
107.3 10052 10069 10086 10102 10119 10136 10153 10169 10186 10203
107.4 10220 10237 10254 10271 10288 10304 10322 10338 10356 10372
107.5 10389 10406 10424 10441 10458 10475 10493 10510 10527 10544
107.6 10562 10579 10596 10614 10631 10648 10666 10683 10701 10718
107.7 10735 10753 10770 10788 10805 10823 10841 10858 10876 10893
107.8 10911 10928 10946 10964 10982 11000 11017 11035 11053 11071
107.9 11089 11107 11125 11143 11161 11179 11197 11215 11233 11251
108.0 11269 11287 11306 11324 11342 11360 11379 11397 11415 11434
108.1 11452 11470 11489 11508 11526 11545 11563 11582 11600 11619
108.2 11638 11656 11675 11694 11712 11731 11750 11789 11787 11806
108.3 11825 11844 11862 11881 11900 11919 11938 11957 11976 11995
108.4 12014 12033 12052 12071 12090 12109 12128 12148 12167 12186
108.5 12205 12224 12243 12263 12282 12301 12320 12340 12359 12378
108.6 12397 12417 12436 12456 12476 12495 12515 12534 12554 12573
108.7 12593 12613 12632 12652 12672 12692 12711 12731 12751 12770
108.8 12790 12810 12830 12850 12870 12890 12910 12930 12950 12970
108.9 12990 13010 13030 13050 13070 13090 13110 13130 13151 13171
109.0 13191 13211 13231 13252 13272 13292 13312 13333 13353 13373
109.1 13394 13414 13435 13455 13476 13497 13517 13533 13559 13579
109.2 13600 13621 13642 13662 13683 13704 13724 13745 13766 13787
109.3 13808 13828 13849 13870 13891 13912 13933 13954 13974 13995
109.4 14016 14037 14058 14079 14100 14122 14143 14164 14185 14206
109.5 14227 14248 14270 14291 14312 14333 14354 14376 14397 14418
109.6 14439 14461 14483 14504 14526 14548 14570 14591 14613 14635
109.7 14656 14678 14700 14722 14744 14766 14787 14809 14831 14853
109.8 14875 14897 14919 14941 14963 14984 15006 15028 15050 15072
109.9 15094 15116 15139 15161 15183 15205 15227 15249 15272 15294
110.0 15316 15338 15360 15383 15405 15428 15450 15472 15495 15517
110.1 15539 15562 15584 15607 15630 15652 15675 15697 15720 15742
110.2 15765 15788 15811 15833 15856 15879 15902 15924 15947 15970
110.3 15993 16016 16039 16062 16085 16108 16131 16154 16178 16201
110.4 16224 16247 16270 16293 16316 16339 16362 16385 16408 16432
110.5 16455 16478 16502 16525 16548 16572 16595 16618 16642 16665
110.6 16689 16712 16736 16759 16782 16806 16829 16853 16876 16899
110.7 16923 16946 16970 16994 17017 17041 17064 17088 17112 17135
110.8 17159 17182 17206 17230 17254 17277 17301 17325 17349 17372
110.9 17396 17420 17444 17468 17492 17517 17541 17565 17589 17613
111.0 17637

Приложение № 20
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривые зависимости уровней воды в нижнем бьефе Камского гидроузла в зависимости от сбросных расходов и уровней воды у плотины Воткинского гидроузла

Приложение № 21
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Зависимости объемов и площадей зеркала водохранилища Воткинской ГЭС от уровня у плотины гидроузла

Приложение № 22
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Интерполяционная таблица объемов Воткинского водохранилища, млн. м3

Отметка, м 0.00 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09
80.0 2600 2604 2609 2613 2612 2622 2626 2631 2635 2640
80.1 2644 2648 2653 2658 2662 2666 2671 2676 2680 2684
80.2 2689 2694 2698 2703 2707 2712 2717 2721 2726 2730
80.3 2735 2740 2744 2744 2758 2758 2763 2767 2772 2776
80.4 2781 2786 2790 2795 2800 2804 2809 2814 2819 2823
80.5 2828 2833 2838 2842 2847 2852 2857 2862 2866 2871
80.6 2876 2881 2886 2890 2895 2900 2905 2909 2914 2919
80.7 2924 2929 2934 2939 2944 2948 2953 2958 2963 2968
80.8 2973 2978 2983 2988 2993 2998 3003 3008 3013 3018
80.9 3023 3028 3033 3038 3043 3048 3053 3058 3063 3068
81.0 3073 3078 3083 3088 3093 3098 3104 3109 3114 3119
81.1 3124 3129 3134 3140 3145 3150 3155 3160 3166 3171
81.2 3176 3181 3187 3192 3197 3202 3208 3213 3219 3224
81.3 3229 3234 3240 3245 3250 3256 3261 3266 3271 3278
81.4 3282 3287 3293 3298 3304 3309 3314 3320 3325 3331
81.5 3336 3342 3347 3352 3358 3364 3369 3375 3380 3386
81.6 3391 3396 3402 3408 3413 3418 3424 3430 3435 3440
81.7 3446 3452 3457 3463 3468 3474 3480 3485 3491 3496
81.8 3502 3508 3513 3519 3525 3530 3536 3542 3548 3553
81.9 3559 3565 3570 3576 3582 3588 3593 3599 3605 3610
82.0 3616 3622 3628 3633 3639 3645 3651 3657 3662 3668
82.1 3674 3680 3686 3692 3698 3704 3709 3715 3721 3727
82.2 3733 3739 3745 3751 3758 3763 3769 3775 3781 3787
82.3 3793 3799 3805 3811 3817 3823 3829 3835 3841 3847
82.4 3853 3859 3865 3871 3877 3884 3890 3896 3901 3908
82.5 3914 3920 3926 3933 3939 3945 3951 3957 3964 3970
82.6 3976 3982 3988 3995 4001 4007 4013 4019 4026 4032
82.7 4038 4044 4051 4057 4063 4070 4076 4082 4088 4095
82.8 4101 4107 4114 4120 4127 4133 4139 4146 4152 4159
82.9 4165 4172 4178 4184 4191 4198 4204 4210 4217 4224
83.0 4230 4236 4243 4250 4256 4262 4269 4276 4282 4288
83.1 4295 4302 4308 4315 4321 4328 4335 4341 4348 4354
83.2 4361 4368 4374 4381 4387 4394 4401 4407 4414 4420
83.3 4427 4434 4440 4447 4454 4460 4467 4474 4480 4487
83.4 4497 4501 4508 4514 4521 4528 4535 4542 4548 4555
83.5 4562 4569 4576 4582 4589 4596 4603 4610 4616 4623
83.6 4630 4637 4644 4651 4658 4664 4671 4678 4685 4692
83.7 4699 4706 4713 4720 4727 4734 4741 4748 4755 4762
83.8 4769 4776 4783 4790 4797 4804 4811 4818 4825 4832
83.9 4839 4846 4853 4860 4867 4874 4882 4889 4896 4903
84.0 4910 4917 4924 4932 4939 4946 4953 4960 4968 4975
84.1 4982 4989 4997 5004 5011 5018 5026 5033 5040 5048
84.2 5055 5062 5070 5077 5084 5092 5099 5106 5113 5121
84.3 5128 5135 5143 5150 5158 5165 5172 5180 5187 5194
84.4 5202 5210 5217 5224 5232 5240 5247 5254 5262 5270
84.5 5277 5284 5292 5300 5307 5314 5322 5330 5337 5344
84.6 5352 5360 5367 5375 5382 5390 5398 5405 5413 5420
84.7 5428 5436 5443 5451 5459 5466 5474 5482 5490 5497
84.8 5505 5513 5521 5528 5536 5544 5552 5560 5567 5575
84.9 5583 5591 5599 5606 5614 5622 5630 5638 5645 5653
85.0 5661 5669 5677 5685 5693 5700 5708 5716 5724 5732
85.1 5740 5748 5756 5764 5772 5780 5787 5795 5803 5811
85.2 5819 5827 5835 5843 5851 5859 5867 5875 5883 5891
85.3 5899 5907 5915 5923 5931 5939 5947 5955 5963 5971
85.4 5979 5987 5995 6003 6011 6020 6028 6036 6044 6052
85.5 6060 6068 6076 6085 6093 6101 6109 6117 6126 6134
85.6 6142 6150 6158 6167 6175 6183 6191 6199 6208 6216
85.7 6224 6232 6241 6249 6257 6266 6272 6282 6290 6299
85.8 6307 6315 6323 6332 6340 6348 6357 6365 6373 6382
85.9 6390 6398 6407 6415 6424 6432 6440 6449 6457 6466
86.0 6474 6482 6491 6500 6508 6516 6525 6534 6542 6550
86.1 6559 6568 6576 6585 6593 6602 6611 6619 6628 6636
86.2 6645 6654 6662 6671 6679 6688 6697 6705 6714 6722
86.3 6731 6740 6748 6757 6766 6774 6783 6792 6800 6809
86.4 6818 6827 6836 6844 6853 6862 6871 6880 6888 6897
86.5 6906 6915 6924 6933 6942 6950 6959 6968 6977 6986
86.6 6995 7004 7013 7022 7031 7040 7049 7058 7067 7076
86.7 7085 7094 7103 7112 7121 7130 7140 7149 7158 7167
86.8 7176 7185 7194 7203 7212 7222 7231 7240 7249 7258
86.9 7267 7276 7285 7295 7304 7313 7322 7331 7341 7350
87.0 7359 7368 7378 7387 7396 7406 7415 7424 7433 7443
87.1 7452 7461 7471 7480 7490 7499 7508 7518 7527 7536
87.2 7546 7556 7565 7574 7584 7594 7603 7612 7622 7632
87.3 7641 7650 7660 7670 7679 7688 7698 7708 7717 7726
87.4 7736 7746 7755 7765 7774 7784 7794 7803 7813 7822
87.5 7832 7842 7851 7861 7871 7880 7890 7900 7910 7919
87.6 7929 7939 7949 7958 7968 7978 7988 7998 8007 8017
87.7 8027 8037 8047 8057 8067 8076 8086 8096 8106 8116
87.8 8126 8136 8146 8156 8166 8176 8185 8195 8205 8215
87.9 8225 8235 8245 8255 8265 8275 8285 8295 8305 8315
88.0 8325 8335 8345 8355 8365 8376 8386 8396 8406 8416
88.1 8426 8436 8446 8457 8467 8477 8487 8497 8508 8518
88.2 8528 8538 8548 8559 8569 8579 8589 8599 8610 8620
88.3 8630 8640 8651 8661 8671 8682 8692 8702 8712 8723
88.4 8733 8743 8754 8764 8774 8784 8795 8805 8815 8826
88.5 8836 8846 8857 8867 8878 8888 8898 8909 8919 8930
88.6 8940 8950 8961 8972 8992 8992 9003 9014 9024 9034
88.7 9045 9056 9066 9076 9087 9098 9108 9118 9129 9140
88.8 9150 9161 9171 9182 9192 9203 9214 9224 9235 9245
88.9 9256 9267 9277 9288 9299 9310 9320 9331 9342 9352
89.0 9363 9374 9384 9395 9406 9416 9427 9438 9449 9459
89.1 9470 9481 9492 9502 9513 9524 9535 9546 9556 9567
89.2 9578 9589 9600 9610 9621 9632 9643 9654 9664 9675
89.3 9686 9697 9708 9719 9730 9740 9751 9762 9773 9784
89.4 9795 9806 9817 9828 9839 9850 9861 9872 9883 9894
89.5 9905 9916 9927 9938 9949 9960 9971 9982 9993 10004
89.6 10015 10026 10037 10048 10059 10070 10082 10093 10102 10115
89.7 10126 10137 10148 10160 10171 10182 10193 10204 10216 10227
89.8 10238 10249 10260 10272 10283 10294 10305. 10316 10328 10339
89.9 10350 10361 10373 10384 10395 10406 10418 10429 10440 10452
90.0 10463

Приложение № 23
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Кривая зависимости расходов воды от уровней в нижнем бьефе Воткинского гидроузла

Приложение № 24
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Диспетчерский график работы Камского гидроузла

Координаты границ зон диспетчерского графика Камского гидроузла, м

Дата Зона I Линия 1 Зона II Линия 2 Зона III Линия 3 Зона IV Линия 4 Зона V Линия 5 Зона VI Линия 6 Зона VII Линия 7 Зона VIII
11.04 Зона неисползуемого объема водохранилища Q = 300 100,00 Зона минимальной отдачи Q = 610 101,40 Зона сниженной на 20% отдачи Q = 1000 101,60 Зона сниженной на 10-20% отдачи Q = 1000 - 1100 101,60 Зона гарантированной отдачи Q = 1200 - 1300 102,50 Зона повышенной отдачи Q = 1300 - 3700 104,00 Зона открытия водосброса Q = 6000 - 20000 108,50 Зона максимальных расходов Q = 20000
21.04 100,00 101,00 101,00 101,00 101,82 104,00 108,50
1.05 100,00 101,00 101,00 101,14 102,57 104,00 108,50
11.05 100,00 101,00 101,00 101,89 103,80 107,00 108,50
21.05 100,00 101,43 101,89 103,30 106,00 108,50 108,50
1.06 100,00 102,33 103,60 105,10 108,00 108,50 108,50
11.06 100,00 103,61 105,17 106,12 108,50 108,50 108,50
21.06 100,00 104,98 105,90 106,70 108,50 108,50 108,50
1.07 100,00 105,49 106,34 107,04 108,50 108,50 108,50
1.08 100,00 106,12 106,58 107,11 108,50 108,50 108,50
1.09 100,00 106,19 106,60 106,94 108,50 108,50 108,50
1.10 100,00 106,09 106,45 106,68 108,50 108,50 108,50
1.11 100,00 105,90 106,31 106,43 108,26 108,50 108,50
11.11 100,00 105,80 106,26 106,26 108,21 108,50 108,50
21.11 100,00 105,73 106,17 106,17 108,11 108,50 108,50 Полная загрузка ГЭС, Q = 3700
1.12 100,00 105,60 106,09 106,09 108,01 108,50 108,50
1.01 100,00 105,10 105,60 105,60 107,41 108,50 108,50
1.02 100,00 104,10 104,64 104,64 106,51 108,50 108,50
1.03 100,00 103,10 103,64 103,64 105,32 108,50 108,50
1.04 100,00 101,70 102,13 102,13 103,30 108,50 108,50

Схема смещения границ зон V, VI, VII диспетчерского графика Камского гидроузла в зависимости от даты начала половодья

Координаты границ зон V, VI, VII диспетчерского графика Камского гидроузла в зависимости от даты начала половодья, м

Дата Начало половодья с 01.04. Начало половодья с 11.04. Начало половодья после 21.04. Начало половодья с 01.04. Начало половодья с 11.04. Начало половодья с 21.04. Начало половодья с 01.05.
    Границы зон V и VI Границы зон VI и VII
01.04 103,30 103,30 103,30 108,50 108,50 108,50 108,50
11.04 102,50 102,50 102,50 102,50 102,50 102,50 102,50
21.04 102,69 101,82 101,00 104,00 102,50 102,00 102,00
01.05 103,61 102,57 101,48 107,00 104,00 102,35 102,00
11.05 105,39 103,80 102,35 107,00 107,00 104,00 102,35
21.05 107,63 106,05 104,00 108,50 108,50 107,00 104,00
01.06 108,50 107,80 107,00 108,50 108,50 108,50 107,00
11.06 108,50 108,50 108,00 108,50 108,50 108,50 108,50
21.06 108,50 108,50 108,30 108,50 108,50 108,50 108,50
1.07 108,50 108,50 108,50 108,50 108,50 108,50 108,50

Приложение № 25
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Диспетчерский график работы Воткинского гидроузла

Координаты границ зон диспетчерского графика Воткинского гидроузла, м

Дата Зона I Линия 1 Зона II Линия 2 Зона III Линия 3 Зона IV «а» Линия 4 Зона IV «b» Линия 5 Зона V Линия 6 Зона VI Линия 7 Зона VII
11.04 Зона неисползуемого объема водохранилища Q = 400 84.00 Зона сниженной на 20% отдачи Q = 900 - 1000 в навигацию и 900 в межнавигационный период 85.15 Зона сниженной на 10% отдачи Q = 1100 85.24 Гарантировання отдача Q = 1300 85.24 Гарантированная отдача Q = 1300 - 1400 85.70 Зона повышенной отдачи Q = 2500 - 7000 85.67 Зона открытия водосброса Q = 10000 - 19300 89.00 Зона полной пропускной способности гидроузла Q = 19300 - 21170
21.04 84.00 85.00 85.00 85.00 85.00 86.60 89.00
1.05 84.00 84.95 84.95 85.50 86.22 87.38 89.00
11.05 84.00 84.95 84.95 85.50 86.22 87.38 89.00
21.05 84.00 84.90 84.90 86.43 87.25 88.00 89.00
1.06 84.00 85.07 85.29 87.42 88.00 88.44 89.00
11.06 84.00 85.90 86.61 87.85 88.70 88.80 89.00
21.06 84.00 86.25 87.20 88.07 89.00 89.00 89.00
1.07 84.00 86.50 87.35 88.21 89.00 89.00 89.00
1.08 84.00 86.57 87.50 88.25 89.00 89.00 89.00
1.09 84.00 86.60 87.67 88.25 89.00 89.00 89.00
1.10 84.00 86.56 87.64 88.18 89.00 89.00 89.00
1.11 84.00 86.46 87.50 87.93 89.00 89.00 89.00
11.11 84.00 86.32 87.38 87.60 89.00 89.00 89.00
21.11 84.00 86.28 87.31 87.49 89.00 89.00 89.00 Полная загрузка ГЭС, Q = 7000
1.12 84.00 86.28 87.31 87.49 89.00 89.00 89.00
1.01 84.00 86.24 87.22 87.33 88.90 89.00 89.00
1.02 84.00 86.18 87.13 87.13 88.80 89.00 89.00
1.03 84.00 86.04 86.75 86.75 88.38 89.00 89.00
1.04 84.00 85.87 86.39 86.39 87.92 89.00 89.00

Схема смещения границ зон V и VI диспетчерского графика Воткинского гидроузла в зависимости от даты начала половодья

Координаты границ зон V, VI диспетчерского графика Воткинского гидроузла в зависимости от даты начала половодья, м

Дата Начало половодья с 01.04. Начало половодья с 11.04. Начало половодья с 21.04. Начало половодья с 01.05.
01.04 89,00 89,00 89,00 89,00
11.04 85,67 85,67 85,67 85,67
21.04 87,00 86,60 86,01 85,74
01.05 87,89 87,38 86,93 86,22
11.05 88,46 88,00 87,69 87,25
21.05 88,78 88,44 88,28 88,00
01.06 89,00 88,80 88,75 88,70
11.06 89,00 89,00 89,00 89,00
21.06 89,00 89,00 89,00 89,00
1.07 89,00 89,00 89,00 89,00

Приложение № 26
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчетные обеспеченности показателей работы Камского гидроузла и водохранилища

Расчетная обеспеченность среднедекадных сбросных расходов Камского ГУ в апреле.

Расчетная обеспеченность среднедекадных сбросных расходов Камского ГУ в мае.

Расчетная обеспеченность среднедекадных сбросных расходов Камского ГУ в июне.

Расчетная обеспеченность среднемесячных сбросных расходов Камского ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность среднедекадных сбросных расходов Камского ГУ в ноябре.

Расчетная обеспеченность среднемесячных сбросных расходов Камского ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность сбросных расходов Камского ГУ средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III) и годового объема.

Расчетная обеспеченность уровней воды у плотины Камского ГУ в апреле.

Расчетная обеспеченность уровней воды у плотины Камского ГУ в мае.

Расчетная обеспеченность уровней воды у плотины Камского ГУ в июне.

Расчетная обеспеченность уровней воды у плотины Камского ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность уровней воды у плотины Камского ГУ в ноябре.

Расчетная обеспеченность уровней воды у плотины Камского ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность уровней воды у плотины Камского ГУ средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III)

Расчетная обеспеченность уровней воды у плотины Камского ГУ минимальных и максимальных за год.

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ в апреле.

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ в мае.

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ в июне.

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ в ноябре.

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III)

Расчетная обеспеченность уровней воды в нижнем бьефе Камского ГУ минимальных и максимальных за год.

Расчетная обеспеченность среднедекадных напоров на Камском ГУ в апреле.

Расчетная обеспеченность среднедекадных напоров на Камском ГУ в мае.

Расчетная обеспеченность среднедекадных напоров на Камском ГУ в июне.

Расчетная обеспеченность среднемесячных напоров на Камском ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность среднедекадных напоров на Камском ГУ в ноябре.

Расчетная обеспеченность среднемесячных напоров на Камском ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность напоров на Камском ГУ средних за периоды: летний (IV-XI/10), зимний (XI-11-III), годовой (IV-III)

Расчетная обеспеченность среднедекадных мощностей Камской ГЭС в апреле.

Расчетная обеспеченность среднедекадных мощностей Камской ГЭС в мае.

Расчетная обеспеченность среднедекадных мощностей Камской ГЭС в июне.

Расчетная обеспеченность среднемесячных мощностей Камской ГЭС в июле, августе, сентябре, октябре.

Расчетная обеспеченность среднедекадных мощностей Камской ГЭС в ноябре.

Расчетная обеспеченность среднемесячных мощностей Камской ГЭС в декабре, январе, феврале, марте.

Расчетная обеспеченность мощностей Камской ГЭС средних за периоды: летний (IV-XI/10), зимний (ХI/11>III), годовой (IV-III)

Приложение № 27
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчетные обеспеченности показателей работы Воткинского гидроузла и водохранилища

Расчетная обеспеченность среднедекадных сбросных расходов Воткинского ГУ в апреле.

Расчетная обеспеченность среднедекадных сбросных расходов Воткинского ГУ в мае.

Расчетная обеспеченность среднедекадных сбросных расходов Воткинского ГУ в июне.

Расчетная обеспеченность среднемесячных сбросных расходов Воткинского ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность среднедекадных сбросных расходов Воткинского ГУ в ноябре.

Расчетная обеспеченность среднемесячных сбросных расходов Воткинского ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность сбросных расходов Воткинского ГУ средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III) и годового объема.

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ в апреле.

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ в мае.

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ в июне.

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ в ноябре.

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III)

Расчетная обеспеченность уровней воды у плотины Воткинского ГУ минимальных и максимальных за год.

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ в апреле.

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ в мае.

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ в июне.

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ в ноябре.

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III)

Расчетная обеспеченность уровней воды в нижнем бьефе Воткинского ГУ минимальных и максимальных за год.

Расчетная обеспеченность среднедекадных напоров на Воткинском ГУ в апреле.

Расчетная обеспеченность среднедекадных напоров на Воткинском ГУ в мае.

Расчетная обеспеченность среднедекадных напоров на Воткинском ГУ в июне.

Расчетная обеспеченность среднемесячных напоров на Воткинском ГУ в июле, августе, сентябре, октябре.

Расчетная обеспеченность среднедекадных напоров на Воткинском ГУ в ноябре.

Расчетная обеспеченность среднемесячных напоров на Воткинском ГУ в декабре, январе, феврале, марте.

Расчетная обеспеченность напоров на Воткинском ГУ средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III)

Расчетная обеспеченность среднедекадных мощностей Воткинской ГЭС в апреле.

Расчетная обеспеченность среднедекадных мощностей Воткинской ГЭС в мае.

Расчетная обеспеченность среднедекадных мощностей Воткинской ГЭС в июне.

Расчетная обеспеченность среднемесячных мощностей Воткинской ГЭС в июле, августе, сентябре, октябре.

Расчетная обеспеченность среднедекадных мощностей Воткинской ГЭС в ноябре.

Расчетная обеспеченность среднемесячных мощностей Воткинской ГЭС в декабре, январе, феврале, марте.

Расчетная обеспеченность мощностей Воткинской ГЭС средних за периоды: летний (IV-XI/10), зимний (XI/11-III), годовой (IV-III)

Приложение № 28
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчетные режимы работы Камского и Воткинского гидроузлов в характерные по водности годы

Расчетный режим работы Камского гидроузла в многоводном 1994/95 г., обеспеченность Р=1%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 102.13 102.45 4067 1421 87.88
апрель 1...10 А -3 348 301 1001 864 0 0 101.60 101.74 3500 1025 86.76 101.81 101.65 86.98 14.5 986 852 123 30
    11...20 А -3 1376 1189 1283 1109 0 0 101.68 101.85 3577 1084 86.47 101.84 101.67 86.53 14.9 1268 1096 164 39
    21...30 А -3 5597 4836 2998 2591 0 0 103.58 104.23 5820 2746 89.36 104.00 103.39 88.78 14.4 2981 2576 370 89
май 1...10 -8 -7 9084 7849 3977 3436 356 308 107.00 107.39 10226 7185 90.14 107.07 106.66 89.99 16.5 3574 3088 522 125
    11...20 -8 -7 6630 5728 4017 3471 690 596 108.50 108.63 12477 9857 90.31 108.50 108.35 90.28 17.8 3278 2832 522 125
    21...31 -8 -7 3866 3674 3868 3676 546 519 108.50 108.62 12468 9857 90.42 108.62 108.50 90.40 17.9 3272 3110 522 138
июнь 1...10 -16 -14 3774 3261 3768 3256 433 374 108.50 108.62 12459 9857 90.47 108.62 108.50 90.46 17.8 3285 2838 522 125
    11...20 -16 -14 4589 3965 4501 3889 1074 928 108.50 108.65 12521 9857 91.01 108.65 108.50 90.90 17.4 3378 2919 522 125
    21...30 -16 -14 4751 4105 4724 4081 1264 1092 108.50 108.66 12530 9857 91.04 108.66 108.50 91.03 17.2 3407 2943 522 125
июль 1...31 -29 -79 4064 10885 4054 10858 692 1853 108.50 108.63 12479 9857 90.54 108.63 108.50 90.64 17.6 3322 8897 522 388
август 1...31 -38 -103 2454 6573 2473 6624 0 0 108.50 108.55 12326 9857 89.61 108.56 108.50 89.80 18.5 2433 6516 402 299
сентябрь 1...30 -37 -95 1858 4816 1835 4755 0 0 108.50 108.53 12291 9856 89.44 108.53 108.50 89.47 18.8 1794 4649 302 218
октябрь 1...31 -15 -40 1939 5193 2033 5445 0 0 108.33 108.38 12000 9535 89.58 108.40 108.35 89.55 18.6 1992 5335 331 246
ноябрь 1...10 -4 -4 1841 1591 1941 1677 0 0 108.29 108.33 11910 9448 89.50 108.34 108.29 89.52 18.5 1922 1660 319 77
    11...20 -4 -4 1252 1082 1555 1343 0 0 108.15 108.20 11645 9185 89.27 108.21 108.16 89.32 18.6 1538 1329 256 62
    21...30 -4 -4 1395 1205 1571 1357 0 0 108.07 108.11 11489 9020 89.25 108.12 108.07 89.26 18.6 1556 1344 259 62
декабрь 1...31 -4 -12 992 2657 1379 3694 0 0 107.45 107.52 10441 7948 88.90 107.58 107.51 88.97 18.3 1364 3654 223 166
январь 1...31 -4 -12 1205 3228 1597 4278 0 0 106.76 106.88 9379 6816 88.87 106.94 106.82 88.88 17.7 1582 4237 250 186
февраль 1...28 -4 -11 1115 2697 1644 3977 0 0 105.77 106.03 8089 5374 88.82 106.11 105.87 88.83 16.8 1629 3941 243 163
март 1...31 -4 -11 1590 4259 1956 5239 0 0 104.72 105.29 7098 4013 89.33 105.36 104.82 89.23 15.4 1941 5199 261 194
Всего за год: - -444 - 79092 - 75618 - 5671 - - - - - - - - - - 69013 - 2983
Среднее за год: -14 - 2508 - 2398 - 180 - 107.14 107.31 10382 7766 89.43 107.31 107.15 89.44 17.5 2188 - 341 -

Расчетный режим работы Воткинского гидроузла в многоводном 1994/95 г., обеспеченность Р=1%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 86.40 86.60 7000 1159 67.42
апрель 1...10 997 861 121 105 1811 1565 0 0 85.70 85.91 6401 565 67.37 85.98 85.77 67.37 18.2 1801 1556 272 65
    11...20 1280 1106 414 358 2310 1996 0 0 85.00 85.26 5868 0 67.57 85.32 85.07 67.55 17.4 2300 1987 327 79
    21...30 2995 2587 672 581 2514 2172 0 0 86.22 86.45 6864 1006 67.58 86.33 86.10 67.58 18.3 2502 2161 381 91
май 1...10 3973 3433 206 178 2968 2564 0 0 87.33 87.58 7911 2008 68.14 87.47 87.22 68.08 18.9 2953 2551 472 113
    11...20 4013 3467 237 205 3371 2912 0 0 88.09 88.34 8671 2751 68.54 88.26 88.01 68.50 19.3 3353 2897 549 132
    21...31 3865 3673 133 126 3347 3181 0 0 88.72 88.93 9289 3406 68.47 88.87 88.66 68.48 20.0 3326 3161 568 150
июнь 1...10 3762 3250 169 146 3568 3082 0 0 89.00 89.22 9603 3702 68.73 89.19 88.97 68.70 20.1 3546 3063 609 146
    11...20 4494 3883 174 150 4559 3939 0 0 89.00 89.30 9698 3702 69.72 89.30 89.00 69.62 19.2 4534 3917 737 177
    21...30 4717 4075 167 144 4864 4202 0 0 89.00 89.32 9715 3702 69.90 89.32 89.00 69.88 18.9 4840 4182 773 186
июль 1...31 4038 10814 150 402 4211 11278 0 0 89.00 89.26 9654 3702 6926 8927 89.00 69.33 19.5 4184 11205 693 515
август 1...31 2449 .6558 120 321 2628 7040 0 0 89.00 89.12 9494 3702 67.54 89.13 89.00 67.71 21.1 2602 6970 472 351
сентябрь 1...30 1807 4685 100 259 1928 4997 0 0 89.00 89.07 9441 3702 66.82 89.08 89.00 66.89 21.9 1902 4930 357 257
октябрь 1...31 2016 5398 90 241 2098 5620 0 0 89.00 89.09 9460 3702 67.16 89.09 89.00 67.12 21.7 2076 5561 386 287
ноябрь 1...10 1937 1674 187 162 2123 1835 0 0 89.00 89.09 9461 3702 67.15 89.09 89.00 67.15 21.6 2107 1821 391 94
    11...20 1551 1340 81 70 1780 1538 0 0 88.90 88.97 9333 3597 66.63 88.98 88.91 66.68 22.0 1769 1529 334 80
    21...30 1567 1354 92 80 1769 1528 0 0 88.80 88.88 9238 3491 66.85 88.89 88.81 66.83 21.8 1759 1520 328 79
декабрь 1...31 1376 3685 106 284 1625 4351 0 0 88.38 88.52 8855 3052 67.47 88.55 88.42 67.41 20.8 1615 4325 289 215
январь 1...31 1594 4269 104 279 1839 4926 0 0 87.92 88.15 8476 2585 68.21 88.18 87.97 68.14 19.6 1829 4899 306 228
февраль 1...28 1640 3968 101 244 1982 4795 0 0 87.28 87.56 7893 1963 68.40 87.62 87.34 68.38 18.8 1972 4771 311 209
март 1...31 1952 5229 143 383 2366 6336 0 0 86.40 86.79 7170 1159 68.89 86.87 86.49 68.84 17.5 2356 6309 337 251
Всего за год: - 75309 - 4717 - 79856 - 0 - - - - - - - - - - 79314 - 3704
Среднее за год: 2388 - 150 - 2532 - 0 - 88.14 88.34 8713 2851 68.00 88.35 88.15 68.00 20.0 2515 - 423 -

Расчетный режим работы Камского гидроузла в многоводном 1914/15 г., обеспеченность Р=3%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 102.04 102.27 3914 1342 87.10
апрель 1...10 -4 -3 318 275 958 828 0 0 101.40 101.54 3358 883 86.47 101.61 101.46 86.59 14.7 943 815 120 29
    11...20 -4 -3 321 277 710 613 0 0 101.00 101.07 3019 597 85.52 101.11 101.04 85.71 15.1 695 600 91 22
    21...30 -4 -3 595 514 610 527 0 0 100.99 101.04 3003 591 85.75 101.05 100.99 85.70 15.1 593 513 78 19
май 1...10 -8 -7 5340 4614 3270 2825 0 0 102.35 103.25 4785 1608 90.30 103.03 102.21 89.39 12.6 3223 2784 347 83
    11...20 -8 -7 12572 10862 8648 7472 5331 4606 104.37 106.08 8169 3602 93.96 105.80 104.17 93.23 10.8 3267 2823 290 70
    21...31 -8 -7 17342 16482 13434 12768 10136 9633 107.00 108.32 11876 7185 96.45 108.09 106.74 95.95 10.6 3249 3088 283 75
июнь 1...10 -16 -14 14168 12241 12385 10701 8837 7636 108.50 109.10 13402 9857 95.20 109.02 108.35 95.45 12.7 3498 3022 379 91
    11...20 -16 -14 7609 6574 8299 7170 4540 3922 108.50 108.79 12792 9857 92.65 108.82 108.50 93.16 15.1 3711 3206 487 117
    21...30 -16 -14 2000 1728 2554 2206 0 0 108.50 108.54 12299 9857 89.17 108.56 108.50 89.87 18.4 2501 2161 412 99
июль 1...31 -29 -79 1322 3541 1305 3496 0 0 108.50 108.52 12266 9857 89.32 108.52 108.50 89.29 19.0 1265 3388 216 160
август 1...31 -38 -103 1193 3195 1288 3451 0 0 108.31 108.33 11908 9483 89.15 108.35 108.32 89.19 18.9 1248 3344 212 158
сентябрь 1...30 -37 -95 1682 4360 1498 3882 0 0 108.50 108.53 12290 9857 89.40 108.51 108.48 89.35 18.9 1457 3776 247 178
октябрь 1.31 -15 -40 1138 3048 1301 3485 0 0 108.26 108.28 11814 9386 89.19 108.31 108.28 89.23 18.8 1260 3375 213 158
ноябрь 1...10 -4 -4 649 561 1287 1112 0 0 107.95 107.99 11259 8817 89.19 108.02 107.98 89.19 18.5 1268 1096 211 51
    11...20 -4 -4 649 561 1276 1103 0 0 107.62 107.67 10713 8252 89.13 107.71 107.66 89.14 18.3 1259 1088 206 49
    21...30 -4 -4 649 561 1264 1092 0 0 107.30 107.36 10178 7697 89.08 107.39 107.33 89.09 18.0 1249 1079 201 48
декабрь 1...31 -4 -12 528 1414 1227 3287 0 0 106.05 106.16 8293 5751 88.82 106.28 106.17 88.87 17.1 1212 3247 184 137
январь 1...31 -4 -12 437 1171 1114 2982 0 0 104.64 104.79 6470 3920 88.29 104.93 104.78 88.40 16.2 1099 2942 157 117
февраль 1...28 -4 -11 377 912 999 2418 0 0 103.25 103.42 4953 2417 87.75 103.55 103.39 87.85 15.3 984 2381 132 88
март 1...31 -4 -11 385 1031 888 2378 0 0 101.70 101.87 3596 1097 86.91 102.03 101.86 87.08 14.6 873 2338 110 82
Всего за год: - -444 - 73921 - 73796 - 25797 - - - - - - - - - - 47065 - 1829
Среднее за год: -14 - 2344 - 2340 - 818 - 105.94 106.15 8911 6254 89.17 106.18 105.97 89.19 16.6 1492 - 209 -

Расчетный режим работы Воткинского гидроузла в многоводном 1914/15 г., обеспеченность Р=3%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 85.67 85.84 6343 542 67.06
апрель 1...10 954 825 68 59 1328 1148 0 0 85.38 85.52 6077 303 66.52 85.55 85.41 66.57 18.6 1318 1139 206 49
    11...20 706 610 156 135 1233 1065 0 0 85.00 85.12 5757 0 65.95 85.16 85.04 66.01 18.8 1223 1056 194 47
    21...30 607 524 905 782 1300 1123 0 0 85.23 85.35 5940 183 65.97 85.33 85.21 65.97 19.0 1288 1113 208 50
май 1...10 3266 2822 1250 1080 2384 2060 0 0 87.25 87.45 7782 1935 67.60 8124 87.05 67.44 19.4 2369 2047 391 94
    11...20 8644 7468 259 224 7322 6326 1342 1160 88.00 88.80 9148 2664 72.27 88.66 87.93 71.81 16.0 5962 5151 781 187
    21...31 13431 12765 171 163 12273 11664 7518 7145 88.70 89.95 10411 3386 74.55 89.84 88.63 74.32 14.2 4734 4499 527 139
июнь 1...10 12379 10695 142 123 12331 10654 7351 6351 89.00 90.10 10574 3702 74.32 90.09 88.97 74.35 14.5 4959 4284 570 137
    11...20 8293 7165 93 80 8908 7696 2925 2527 89.00 89.69 10123 3702 72.73 89.73 89.00 72.89 15.9 5958 5148 780 187
    21...30 2547 2201 50 43 3302 2853 0 0 89.00 89.14 9514 3702 67.95 89.19 89.00 68.43 20.4 3278 2832 572 137
июль 1...31 1289 3452 70 188 1399 3746 0 0 88.99 89.04 9407 3690 65.92 89.05 88.99 66.12 22.6 1372 3674 266 198
август 1...31 1264 3386 69 185 1384 3706 0 0 88.85 88.91 9271 3542 66.12 88.93 88.86 66.10 22.5 1358 3637 262 195
сентябрь 1...30 1471 3811 98 254 1508 3908 0 0 89.00 89.06 9429 3702 66.31 89.05 88.98 66.29 22.5 1482 3840 285 205
октябрь 1...31 1284 3438 73 196 1394 3733 0 0 88.91 88.97 9330 3604 66.09 88.98 88.92 66.11 22.6 1372 3674 265 197
ноябрь 1...10 1284 1109 56 48 1393 1203 0 0 88.86 88.93 9284 3556 66.12 88.93 88.87 66.11 22.5 1377 1190 265 64
    11...20 1272 1099 56 48 1396 1206 0 0 88.80 88.87 9226 3496 66.12 88.88 88.81 66.12 22.5 1385 1197 266 64
    21...30 1261 1089 56 48 1395 1206 0 0 88.74 88.81 9158 3426 66.27 88.81 88.74 66.26 22.3 1385 1197 264 63
декабрь 1...31 1224 3278 46 123 1397 3743 0 0 88.38 88.48 8816 3049 67.12 88.51 88.41 67.03 21.2 1387 3716 252 188
январь 1...31 1110 2973 48 129 1388 3717 0 0 87.72 87.87 8201 2389 67.34 87.93 87.79 67.32 20.3 1378 3690 239 178
февраль 1...28 996 2409 41 99 1367 3306 0 0 86.87 87.05 7402 1579 67.27 87.13 86.95 67.28 19.5 1357 3282 225 151
март 1...31 884 2368 48 129 1319 3534 0 0 85.70 85.87 6366 565 61.06 85.99 85.82 67.08 18.5 1309 3507 203 151
Всего за год: - 73487 - 4135 - 77597 - 17183 - - - - - - - - - - 59872 - 2680
Среднее за год: 2330 - 131 - 2461 - 545 - 87.96 88.16 8558 2688 67.40 88.18 87.98 67.40 20.4 1899 - 306 -

Расчетный режим работы Камского гидроузла в многоводном 1990/91 г., обеспеченность Р=5%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 101.70 101.94 3641 1097 87.11
апрель 1...10 -4 -3 920 795 1060 916 0 0 101.60 101.77 3517 1025 86.63 101.78 101.61 86.72 14.7 1045 903 133 32
    11...20 -4 -3 1518 1312 1255 1084 0 0 101.91 102.07 3741 1244 86.36 102.04 101.88 86.41 15.3 1240 1072 165 40
    21...30 -4 -3 8465 7314 2919 2522 0 0 105.90 106.32 8530 5547 89.28 105.89 105.50 88.70 16.6 2902 2507 427 103
май 1...10 -8 -7 11925 10303 6974 6025 3288 2841 108.50 108.80 12802 9856 92.86 108.55 108.24 92.14 15.9 3638 3143 510 122
    11...20 -8 -7 7879 6808 7879 6808 4150 3586 108.50 108.79 12795 9857 92.84 108.79 108.50 92.84 15.5 3680 3180 497 119
    21...31 -8 -7 8910 8468 8760 8325 4996 4748 108.50 108.86 12931 9857 93.57 108.86 108.50 93.42 14.9 3714 3530 478 126
июнь 1...10 -16 -14 7028 6072 7262 6274 3562 3078 108.50 108.75 12715 9856 92.26 108.76 108.50 92.52 15.8 3650 3153 506 122
    11...20 -16 -14 5706 4930 5832 5039 2240 1935 108.50 108.69 12592 9857 91.54 108.69 108.50 91.69 16.6 3544 3062 522 125
    21...30 -16 -14 3779 3265 3915 3383 556 480 108.50 108.62 12460 9857 90.32 108.63 108.50 90.56 17.7 3306 2857 522 125
июль 1...31 -29 -79 1568 4200 1609 4310 0 0 108.50 108.52 12272 9857 89.17 108.53 108.50 89.40 18.9 1569 4202 266 198
август 1...31 -38 -103 746 1998 1248 3341 0 0 107.69 107.74 10826 8373 89.14 107.82 107.77 89.15 18.4 1208 3234 199 148
сентябрь 1...30 -37 -95 1050 2722 1236 3203 0 0 107.35 107.40 10250 7775 88.98 107.44 107.38 89.01 18.1 1195 3096 194 140
октябрь 1...31 -15 -40 2269 6077 1632 4371 0 0 108.29 108.34 11916 9459 89.48 108.24 108.20 89.38 18.6 1591 4261 265 197
ноябрь 1...10 -4 -4 1275 1102 1435 1240 0 0 108.23 108.26 11774 9330 89.30 108.27 108.23 89.34 18.6 1416 1223 237 57
    11...20 -4 -4 923 798 1297 1120 0 0 108.06 108.09 11448 9005 89.21 108.11 108.07 89.23 18.6 1280 1106 213 51
    21...30 -4 -4 1037 896 1295 1119 0 0 107.93 107.97 11221 8777 89.14 107.98 107.94 89.15 18.5 1280 1106 213 51
декабрь 1...31 -4 -12 832 2228 1288 3450 0 0 107.18 10725 9988 7486 88.87 107.32 10725 88.92 18.1 1273 3410 206 153
январь 1...31 -4 -12 639 1712 1276 3419 0 0 106.02 106.15 8269 5706 88.59 106.26 106.14 88.65 17.3 1261 3378 194 144
февраль 1...28 -4 -11 387 936 1243 3008 0 0 104.33 104.55 6187 3556 88.34 104.71 104.50 88.39 15.9 1228 2971 172 116
март 1...31 -4 -11 353 946 1142 3060 0 0 102.13 102.44 4062 1421 87.86 102.65 102.35 87.96 14.2 1127 3020 138 102
Всего за год: - -444 - 72880 - 72015 - 16668 - - - - - - - - - - 54414 - 2270
Среднее за год: -14 - 2311 - 2284 - 529 - 106.66 106.80 9688 7109 89.30 106.83 106.69 89.32 17.1 1725 - 259 -

Расчетный режим работы Воткинского гидроузла в многоводном 1990/91 г., обеспеченность Р=5%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 85.51 85,66 6191 407 66.68
апрель 1...10 1056 913 117 101 1323 1143 0 0 85.36 85.50 6062 286 66.55 85.52 85.37 66.56 18.6 1313 1135 205 49
    11...20 1251 1081 395 341 1935 1672 0 0 85.00 85.19 5812 0 67.17 85.22 85.04 67.10 17.8 1925 1663 281 67
    21...30 2915 2518 689 595 2400 2074 0 0 86.22 86.44 6852 1003 67.49 86.31 86.10 67.46 18.5 2388 2063 367 88
май 1...10 6970 6022 428 370 5150 4450 0 0 87.96 88.46 8794 2629 70.41 88.26 87.79 70.12 17.5 5135 4437 736 177
    11...20 7876 6805 105 91 6906 5967 266 230 88.76 89.33 9723 3452 71.64 89.24 88.68 71.51 17.0 6622 5722 924 222
    21...31 8756 8322 79 75 8410 7993 2245 2133 89.00 89.69 10127 3702 72.67 89.66 88.98 72.57 16.3 6144 5840 820 217
июнь 1...10 7255 6268 175 151 7586 6554 1042 900 89.00 89.57 9992 3702 71.91 89.58 89.00 71.99 16.8 6522 5635 902 217
    11...20 5826 5034 177 153 6207 5363 0 0 89.00 89.41 9816 3702 70.91 89.43 89.00 71.01 17.8 6182 5341 904 217
    21...30 3909 3377 68 59 4180 3612 0 0 89.00 89.25 9640 3702 69.12 89.27 89.00 69.30 19.5 4156 3591 689 165
июль 1...31 1593 4266 100 268 1776 4756 0 0 89.00 89.05 9418 3702 66.40 89.07 89.00 66.68 22.1 1749 4683 331 246
август 1...31 1223 3276 85 228 1378 3690 0 0 88.81 88.88 9232 3501 66.05 88.89 88.83 66.09 22.5 1352 3620 260 194
сентябрь 1...30 1208 3132 90 233 1364 3536 0 0 88.64 88.71 9060 3326 66.07 88.73 88.66 66.07 22.4 1338 3469 256 185
октябрь 1...31 1615 4324 120 321 1595 4273 0 0 89.00 89.06 9433 3702 66.46 89.03 88.96 66.42 22.3 1573 4214 301 224
ноябрь 1...10 1431 1237 71 61 1507 1302 0 0 89.00 89.06 9429 3702 6627 89.06 89.00 66.29 22.5 1491 1289 287 69
    11...20 1293 1117 152 131 1563 1351 0 0 88.90 88.97 9327 3597 66.38 88.97 88.91 66.37 22.3 1552 1341 297 71
    21...30 1291 1116 48 42 1459 1260 0 0 88.80 88.87 9224 3491 66.35 88.88 88.81 66.35 22.2 1449 1252 276 66
декабрь 1...31 1285 3441 104 279 1532 4102 0 0 88.38 88.50 8841 3052 67.36 88.54 88.42 67.26 21.0 1522 4075 274 204
январь 1...31 1273 3409 82 220 1514 4055 0 0 87.92 88.09 8414 2585 67.57 88.13 87.97 67.55 20.2 1504 4029 260 194
февраль 1...28 1240 2999 66 160 1554 3760 0 0 87.28 87.48 7813 1963 67.63 87.54 87.34 67.62 19.5 1544 3736 257 172
март 1...31 1139 3050 66 177 1509 4043 0 0 86.40 86.60 6997 1159 67.39 86.69 86.49 67.41 18.9 1499 4016 239 178
Всего за год: - 71706 - 4055 - 74956 - 3263 - - - - - - - - - - 71150 - 3221
Среднее за год: 2274 - 129 - 2377 - 103 - 88.13 88.31 8688 2841 67.55 88.32 88.14 67.56 20.4 2256 - 368 -

Расчетный режим работы Камского гидроузла в многоводном 1984/85 г., обеспеченность Р=10%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 103.29 103.66 5198 2458 88.17
апрель 1...10 -4 -3 577 499 1490 1287 0 0 102.50 102.85 4406 1735 87.61 102.93 102.58 87.72 14.7 1475 1274 187 45
    11...20 -4 -3 7145 6173 5468 4724 2144 1852 102.50 104.26 5852 1735 92.13 104.12 102.50 91.22 11.1 3310 2859 305 73
    21...30 -4 -3 2130 1840 2714 2345 0 0 103.42 103.80 5344 2580 87.77 103.85 103.32 88.64 14.5 2697 2330 337 81
май 1...10 -8 -7 4175 3607 2187 1889 0 0 104.98 105.26 7056 4314 88.75 105.11 104.82 88.56 16.0 2140 1849 304 73
    11...20 -8 -7 7660 6618 3035 2622 0 0 107.67 107.87 11046 8337 89.82 107.61 107.40 89.60 17.6 2986 2580 467 112
    21...31 -8 -7 7985 7589 6256 5946 2611 2481 108.50 108.73 12682 9857 92.36 108.65 108.42 91.85 16.4 3595 3417 522 138
июнь 1...10 -16 -14 4250 3672 4453 3848 1033 893 108.50 108.64 12492 9857 90.49 108.65 108.50 90.86 17.4 3370 2912 522 125
    11...20 -16 -14 2010 1737 2218 1916 0 0 108.50 108.54 12298 9857 89.46 108.55 108.50 89.66 18.6 2169 1874 361 87
    21...30 -16 -14 2520 2177 2452 2118 0 0 108.50 108.56 12344 9857 89.86 108.56 108.50 89.78 18.5 2399 2072 397 95
июль 1...31 -29 -79 2210 5919 2192 5872 0 0 108.50 108.54 12312 9857 89.58 108.54 108.50 89.64 18.6 2152 5765 359 267
август 1...31 -38 -103 1461 3913 1435 3844 0 0 108.50 108.53 12279 9857 89.28 108.53 108.50 89.34 18.9 1395 3737 237 176
сентябрь 1...30 -37 -95 2810 7284 2736 7092 0 0 108.50 108.58 12375 9857 90.09 108.57 108.50 89.93 18.3 2695 6986 442 318
октябрь 1...31 -15 -40 2690 7205 2741 7342 0 0 108.40 108.48 12198 9672 89.90 108.49 108.41 89.94 18-2 2700 7232 441 328
ноябрь 1...10 -4 -4 1809 1563 2092 1807 0 0 108.31 108.35 11950 9484 89.51 108.37 108.32 89.59 18.5 2073 1791 343 82
    11...20 -4 -4 1809 1563 1986 1716 0 0 108.22 108.27 11793 9321 89.47 108.28 108.23 89.48 18.5 1969 1701 327 78
    21...30 -4 -4 1809 1563 1965 1698 0 0 108.15 108.20 11654 9175 89.40 108.21 108.15 89.42 18.5 1950 1685 323 78
декабрь 1...31 -4 -12 954 2555 1398 3744 0 0 107.45 107.52 10455 7961 88.87 107.59 107.52 88.98 18.3 1383 3703 227 169
январь 1...31 -4 -12 593 1588 1284 3440 0 0 106.24 106.36 8591 6041 88.60 106.48 106.36 88.65 17.5 1269 3400 198 147
февраль 1...28 -4 -11 518 1253 1272 3077 0 0 104.81 105.03 6757 4122 88.37 105.16 104.96 88.42 16.3 1257 3041 182 122
март 1...31 -4 -11 554 1484 1268 3397 0 0 102.94 103.30 4832 2106 88.10 103.47 103.12 88.16 14.8 1253 3357 160 119
Всего за год: - -444 - 69803 - 69724 - 5226 - - - - - - - - - - 63565 - 2714
Среднее за год: -14 - 2213 - 2211 - 166 - 106.85 107.03 9981 7376 89.31 107.06 106.88 89.33 17.3 2016 - 310 -

Расчетный режим работы Воткинского гидроузла в многоводном 1984/85 г., обеспеченность Р=10%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 86.40 86.63 7023 1159 67.62
апрель 1...10 1486 1284 66 57 2194 1895 0 0 85.70 85.99 6469 565 67.94 86.06 85.77 67.91 17.7 2184 1887 317 76
    11...20 5464 4721 121 105 4924 4254 0 0 85.86 86.65 7041 701 70.50 86.58 85.85 70.24 15.4 4914 4245 618 148
    21...30 2710 2342 242 209 3011 2601 0 0 86.35 86.59 6990 1117 67.87 86.60 86.30 68.13 18.0 2999 2591 445 107
май 1...10 2183 1886 242 209 1609 1391 0 0 87.25 87.35 7695 1935 66.28 87.28 87.16 66.44 20.5 1594 1378 281 67
    11...20 3031 2619 363 314 2464 2129 0 0 88.00 88.17 8498 2664 67.67 88.09 87.93 67.53 20.2 2446 2113 423 102
    21...31 6253 5942 111 106 5259 4998 0 0 88.76 89.17 9548 3451 70.49 89.07 88.69 70.21 18.3 5238 4978 795 210
июнь 1...10 4447 3842 88 76 4401 3803 0 0 89.00 89.27 9663 3702 69.38 89.26 88.98 69.49 19.3 4379 3784 717 172
    11...20 2211 1910 82 71 2506 2165 0 0 89.00 89.11 9479 3702 67.37 89.12 89.00 67.57 21.2 2481 2143 452 109
    21...30 2445 2112 105 91 2524 2181 0 0 89.00 89.13 9502 3702 67.62 89.12 89.00 67.59 21.2 2500 2160 455 109
июль 1...31 2176 5829 66 177 2254 6037 0 0 89.00 89.10 9470 3702 67.26 89.10 89.00 67.30 21.5 2227 5964 411 306
август 1...31 1411 3779 93 249 1521 4073 0 0 89.00 89.06 9425 3702 66.20 89.06 89.00 66.31 22.5 1495 4003 287 214
сентябрь 1...30 2709 7022 96 249 2763 7162 0 0 89.00 89.15 9534 3702 68.04 89.15 89.00 67.86 20.9 2737 7095 493 355
октябрь 1...31 2724 7296 125 335 2850 7633 0 0 89.00 89.15 9531 3702 67.94 89.15 89.00 67.95 20.8 2828 7574 506 377
ноябрь 1...10 2088 1804 102 88 2263 1955 0 0 89.00 89.10 9468 3702 67.23 89.10 89.00 67.31 21.5 2247 1941 414 99
    11...20 1983 1713 102 88 2206 1906 0 0 88.90 89.00 9363 3597 67.24 89.01 88.91 6734 21.5 2195 1897 404 97
    21...30 1961 1694 102 88 2168 1873 0 0 88.80 88.91 9272 3491 67.37 88.92 88.81 67.35 21.2 2158 1865 394 95
декабрь 1...31 1394 3734 65 174 1617 4331 0 0 88.38 88.51 8849 3052 67.40 88.55 88.42 67.39 20.8 1607 4304 287 214
январь 1...31 1281 3431 71 190 1515 4057 0 0 87.92 88.09 8413 2585 67.57 88.13 87.97 67.55 20.2 1505 4030 260 194
февраль 1...28 1268 3068 58 140 1573 3806 0 0 87.28 87.48 7816 1963 67.66 87.54 87.34 67.65 19.5 1563 3781 259 174
март 1...31 1265 3387 61 163 1623 4347 0 0 86.40 86.63 7020 1159 67.60 86.71 86.49 67.61 18.7 1613 4320 253 188
Всего за год: - 69415 - 3178 - 72596 - 0 - - - - - - - - - - 72054 - 3410
Среднее за год: 2201 _ 101 - 2302 - 0 - 88.16 88.34 8708 2870 67.67 88.35 88.18 67.66 203 2285 - 389 -

Расчетный режим работы Камского гидроузла в средневодном 2003/04 г., обеспеченность Р=50%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 102.43 102.78 4346 1672 88.02
апрель 1...10 -4 -3 526 455 1225 1058 0 0 101.83 102.06 3739 1189 87.14 102.14 101.89 87.32 14.4 1210 1045 150 36
    11...20 -4 -3 1261 1090 1326 1145 0 0 101.83 101.99 3680 1188 86.44 102.00 101.83 86.58 15.1 1311 1132 171 41
    21...30 -4 -3 5138 4439 2845 2458 0 0 103.49 104.10 5658 2653 89.19 103.89 103.32 88.64 14.5 2828 2443 353 85
май 1...10 -8 -7 7145 6173 3186 2753 0 0 106.32 106.68 9072 6164 89.43 106.42 106.04 89.38 16.4 3139 2712 458 110
    11...20 -8 -7 10743 9282 6493 5610 2828 2443 108.50 108.76 12738 9857 92.53 108.56 108.28 91.91 16.2 3616 3124 518 124
    21...31 -8 -7 7121 6768 7130 6777 3443 3272 108.50 108.76 12722 9857 92.36 108.76 108.50 92.39 15.9 3638 3457 510 135
июнь 1...10 -16 -14 3480 3007 3798 3282 456 394 108.50 108.61 12433 9857 90.03 108.62 108.50 90.50 17.8 3292 2844 522 125
    11...20 -16 -14 2989 2583 3026 2615 0 0 108.50 108.58 12387 9857 90.11 108.58 108.50 90.09 18.2 2977 2572 484 116
    21...30 -16 -14 3211 2774 3172 2740 0 0 108.50 108.59 12407 9857 90.18 108.59 108.50 90.17 18.1 3119 2695 505 121
июль 1...31 -29 -79 1459 3908 1480 3963 0 0 108.50 108.52 12273 9857 89.15 108.53 108.50 89.36 18.9 1440 3856 244 182
август 1...31 -38 -103 704 1886 1244 3331 0 0 107.63 107.68 10725 8269 89.09 107.77 107.72 89.11 18.4 1204 3224 198 147
сентябрь 1...30 -37 -95 849 2201 1216 3152 0 0 107.00 107.07 9679 7186 88.83 107.13 107.06 88.89 17.9 1175 3046 189 136
октябрь 1...31 -15 -40 857 2295 1160 3106 0 0 106.43 106.52 8828 6325 88.52 106.57 106.49 88.59 17.7 1119 2997 176 131
ноябрь 1...10 -4 -4 729 630 1031 891 0 0 106.26 106.34 8563 6068 88.30 106.36 106.28 88.34 17.7 1012 874 160 38
    11...20 -4 -5 651 563 1000 864 0 0 106.05 106.14 8258 5755 88.09 106.16 106.07 88.13 17.7 983 850 155 37
    21...30 -4 -4 571 493 1000 864 0 0 105.78 105.87 7883 5383 87.89 105.90 105.81 87.93 17.6 985 851 155 37
декабрь 1...31 -4 -12 498 1334 829 2220 0 0 105.10 105.20 6985 4475 87.20 105.27 105.17 87.34 17.6 814 2180 128 95
январь 1...31 -4 -12 458 1227 895 2398 0 0 104.10 104.22 5802 3289 86.93 104.32 104.20 86.99 17.0 880 2358 133 99
февраль 1...28 -4 -11 436 1092 844 2115 0 0 103.10 103.23 4769 2260 86.59 103.33 103.20 86.66 16.3 829 2077 120 84
март 1...31 -4 -11 438 1173 872 2336 0 0 101.70 101.87 3595 1097 86.68 102.01 101.84 86.66 15.0 857 2296 111 83
Всего за год: - -444 - 53371 - 53677 - 6109 - - - - - - - - - - 46634 - 1962
Среднее за год: -14 - 1688 - 1697 - 193 - 105.70 105.83 8282 5739 88.36 105.87 105.74 88.40 17.1 1475 - 223 -

Расчетный режим работы Воткинского гидроузла в средневодном 2003/04 г., обеспеченность Р=50%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 86.40 86.61 7009 1159 67.50
апрель 1...10 1221 1055 56 48 1952 1687 0 0 85.70 85.94 6426 565 67.58 86.01 85.77 67.57 18.0 1942 1678 289 69
    11...20 1322 1142 322 278 2295 1983 0 0 85.00 85.25 5863 0 67.53 85.32 85.07 67.53 17.4 2285 1974 325 78
    21...30 2841 2455 864 747 2536 2191 0 0 86.23 86.46 6873 1011 67.62 86.34 86.11 67.61 18.3 2524 2181 384 92
май 1...10 3183 2750 414 358 2535 2190 0 0 87.26 87.46 7790 1941 67.60 87.36 87.15 67.61 19.4 2520 2177 414 99
    11...20 6489 5606 403 348 5368 4638 0 0 88.28 88.76 9107 2951 70.60 88.63 88.18 70.30 17.7 5350 4622 776 186
    21...31 7127 6773 239 227 6721 6388 0 0 88.79 89.32 9720 3484 71.47 89.27 88.74 71.38 17.2 6700 6368 944 249
июнь 1...10 3792 3276 162 140 4073 3519 0 0 89.00 89.23 9617 3702 68.96 89.24 88.98 69.21 19.6 4051 3500 675 162
    11...20 3020 2609 115 99 3201 2766 0 0 89.00 89.18 9559 3702 68.26 89.18 89.00 68.33 20.5 3176 2744 557 134
    21...30 3165 2735 149 129 3295 2847 0 0 89.00 89.19 9576 3702 68.44 89.19 89.00 68.42 20.4 3271 2826 571 137
июль 1...31 1463 3920 104 279 1626 4356 0 0 89.00 89.05 9418 3702 66.24 89.06 89.00 66.46 22.3 1599 4283 306 227
август 1...31 1219 3266 62 166 1373 3676 0 0 88.75 88.82 9174 3441 66.06 88.84 88.78 66.08 22.5 1347 3607 259 193
сентябрь 1...30 1189 3082 54 140 1351 3502 0 0 88.48 88.55 8894 3155 66.05 88.58 88.51 66.05 22.2 1325 3434 252 182
октябрь 1...31 1143 3060 59 158 1335 3576 0 0 88.12 88.21 8535 2788 66.02 88.24 88.16 66.02 21.9 1313 3517 247 184
ноябрь 1...10 1027 887 71 61 1329 1148 0 0 87.92 88.01 8336 2586 66.01 88.03 87.94 66.01 21.7 1313 1134 244 59
    11...20 997 861 54 47 1320 1141 0 0 87.68 87.77 8103 2346 66.00 87.80 87.70 66.00 21.5 1309 1131 241 58
    21...30 996 861 47 41 1320 1140 0 0 87.43 87.53 7864 2103 66.14 87.56 87.45 66.13 21.1 1310 1131 238 57
декабрь 1...31 825 2211 50 134 1106 2962 0 0 86.75 86.88 7247 1472 66.46 86.94 86.82 66.43 20.2 1096 2935 189 141
январь 1...31 892 2389 41 110 1100 2946 0 0 86.23 86.38 6800 1015 66.74 86.43 86.29 66.72 19.4 1090 2920 179 133
февраль 1...28 840 2105 49 123 1090 2730 0 0 85.64 85.79 6298 515 66.69 85.85 85.70 66.69 18.8 1080 2705 171 119
март 1...31 869 2327 60 161 1039 2783 0 0 85.29 85.43 6002 231 66.43 85.46 85.33 66.46 18.7 1029 2756 161 120
Всего за год: - 53368 - 3793 - 58167 - 0 - - - - - - - - - - 57624 - 2679
Среднее за год: 1688 - 120 - 1839 - 0 - 87.40 87.55 7951 2148 66.90 87.57 87.42 66.92 20.3 1822 - 305 -

Расчетный режим работы Камского гидроузла в среднемаловодном 1952/53 г., обеспеченность Р=75%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 101.70 101.85 3576 1097 86.46
апрель 1...10 -4 -3 337 291 637 550 0 0 101.40 101.48 3314 883 85.75 101.52 101.43 85.89 15.3 622 537 83 20
    11...20 -4 -3 413 357 742 641 0 0 101.00 101.08 3027 597 85.69 101.12 101.04 85.70 15.1 727 628 95 23
    21...30 -4 -3 1090 942 1030 890 0 0 101.04 101.15 3076 628 85.89 101.14 101.04 85.85 15.0 1013 875 131 32
май 1...10 -8 -7 2360 2039 1238 1069 0 0 102.28 102.42 4039 1545 86.12 102.29 102.15 86.07 15.9 1191 1029 167 40
    11...20 -8 -7 2980 2575 1256 1085 0 0 103.83 103.98 5522 3003 86.26 103.82 103.68 86.23 17.2 1207 1043 185 44
    21...31 -8 -7 7170 6814 1963 1866 0 0 107.41 107.53 10464 7894 88.02 107.17 107.06 87.67 19.1 1913 1818 329 87
июнь 1...10 -16 -14 8940 7724 6315 5456 2664 2302 108.50 108.75 12718 9856 92.81 108.63 108.39 91.85 16.3 3601 3111 522 125
    11...20 -16 -14 6240 5391 6316 5457 2668 2305 108.50 108.71 12638 9857 91.74 108.72 108.50 91.95 16.3 3599 3110 522 125
    21...30 -16 -14 1860 1607 2251 1945 0 0 108.50 108.53 12286 9857 89.17 108.55 108.50 89.69 18.6 2198 1899 366 88
июль 1...31 -29 -79 1220 3268 1290 3456 0 0 108.37 108.39 12019 9600 89.17 108.40 108.38 89.17 19.0 1250 3349 213 158
август 1...31 -38 -103 890 2384 1255 3360 0 0 107.76 107.81 10940 8489 88.90 107.87 107.82 88.95 18.6 1215 3253 203 151
сентябрь 1...30 -37 -95 1370 3551 1264 3277 0 0 107.87 107.91 11119 8674 88.75 107.90 107.86 88.78 18.8 1223 3171 207 149
октябрь 1...31 -15 -40 1270 3402 1276 3416 0 0 107.84 107.88 11064 8616 88.61 107.88 107.84 88.64 19.0 1235 3306 210 156
ноябрь 1...10 -4 -4 622 537 1264 1092 0 0 107.50 107.55 10506 8038 88.57 107.59 107.53 88.57 18.7 1245 1076 209 50
    11...20 -4 -4 622 537 1249 1079 0 0 107.17 107.23 9960 7474 88.50 107.27 107.20 88.51 18.5 1232 1065 204 49
    21...30 -4 - 622 537 1240 1071 0 0 106.83 106.91 9423 6932 88.42 106.94 106.87 88.44 18.2 1225 1058 199 48
декабрь 1...31 -4 -12 543 1454 1188 3183 0 0 105.60 105.72 7682 5142 88.09 105.84 105.72 88.16 17.3 1173 3143 181 135
январь 1...31 -4 -12 426 1141 1001 2681 0 0 104.37 104.50 6131 3602 87.23 104.62 104.49 87.40 16.9 986 2641 148 110
февраль 1...28 -4 -11 394 953 945 2286 0 0 103.10 103.25 4788 2260 87.07 103.38 103.23 87.10 15.9 930 2250 131 88
март 1...31 -4 -11 332 889 781 2091 0 0 101.70 101.85 3575 1097 86.38 101.99 101.84 86.52 15.1 766 2051 100 75
Всего за год: - -444 - 46394 - 45951 - 4607 - - - - - - - - - - 40410 - 1752
Среднее за год: -14 - 1471 - 1457 - 146 - 105.68 105.78 8333 5835 88.05 105.81 105.72 88.08 17.4 1281 - 200 -

Расчетный режим работы Воткинского гидроузла в среднемаловодном 1952/53 г., обеспеченность Р=75%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 85.29 85.41 5992 231 66.10
апрель 1...10 633 547 3 3 785 678 0 0 85.15 85.25 5864 120 65.44 85.27 85.16 65.51 19.5 775 669 128 31
    11...20 738 638 8 7 887 766 0 0 85.00 85.10 5742 0 65.48 85.12 85.02 65.48 19.3 877 758 144 35
    21...30 1026 887 23 20 1087 939 0 0 84.95 85.06 5709 -43 65.65 85.06 84.96 65.64 19.1 1075 929 174 42
май 1...10 1234 1066 25 22 1294 1118 0 0 84.90 85.02 5679 -87 65.99 85.03 84.90 65.96 18.8 1279 1105 201 48
    11...20 1252 1082 33 29 1101 951 0 0 85.11 85.22 5838 90 65.62 85.20 85.09 65.66 19.2 1083 936 177 42
    21...31 1959 1862 40 38 1100 1045 0 0 86.14 86.25 6693 934 65.66 86.15 86.04 65.66 20.2 1079 1025 186 49
июнь 1...10 6309 5451 12 10 2993 2586 0 0 89.00 89.19 9569 3702 68.38 88.89 88.71 68.11 20.4 2971 2567 519 125
    11...20 6310 5452 28 24 6026 5207 0 0 89.00 89.43 9838 3702 71.13 89.41 89.00 70.86 18.0 6001 5185 888 213
    21...30 2245 1939 8 7 2669 2306 0 0 89.00 89.10 9478 3702 67.38 89.14 89.00 67.75 21.0 2645 2285 478 115
июль 1...31 1274 3412 13 35 1375 3684 0 0 88.82 88.88 9241 3517 65.94 88.91 88.84 66.09 22.5 1348 3612 260 193
август 1...31 1230 3295 9 25 1344 3600 0 0 88.55 88.62 8961 3223 66.05 88.65 88.57 66.04 22.3 1318 3531 252 187
сентябрь 1...30 1237 3206 10 25 1335 3459 0 0 88.32 88.40 8732 2991 66.02 88.42 88.34 66.02 22.1 1309 3392 248 178
октябрь 1...31 1258 3370 10 27 1339 3587 0 0 88.13 88.21 8542 2795 66.03 88.23 88.15 66.03 21.9 1317 3528 247 184
ноябрь 1...10 1260 1089 8 7 1338 1156 0 0 88.07 88.15 8482 2733 66.03 88.16 88.07 66.03 21.8 1322 1142 247 59
    11...20 1245 1076 8 7 1340 1158 0 0 87.99 88.08 8407 2656 66.03 88.09 88.00 66.03 21.8 1329 1149 248 60
    21...30 1236 1068 8 7 1345 1162 0 0 87.90 87.99 8320 2569 66.19 88.00 87.91 66.17 21.5 1335 1153 247 59
декабрь 1...31 1185 3174 6 17 1342 3593 0 0 87.46 87.59 7918 2131 67.00 87.63 87.50 66.92 20.4 1332 3567 233 173
январь 1...31 998 2672 6 17 1309 3506 0 0 86.54 86.71 7101 1283 6770 86.80 86.63 67.18 19.3 1299 3479 212 158
февраль 1...28 941 2277 7 17 1144 2768 0 0 86.03 86.18 6626 839 66.78 86.23 86.08 66.82 19.1 1134 2744 183 123
март 1...31 777 2081 7 19 1018 2726 0 0 85.29 85.42 6000 231 66.37 85.50 85.36 66.41 18.8 1008 2699 159 118
Всего за год: - 45642 - 361 - 45995 - 0 - - - - - - - - - - 45453 - 2193
Среднее за год: 1447 - 11 - 1459 - 0 - 87.22 87.34 7756 1982 66.47 87.36 87.24 66.48 20.6 1441 - 250 -

Расчетный режим работы Камского гидроузла в среднемаловодном 1960/61 г., обеспеченность Р=80%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 102.13 102.37 3998 1421 87.56
апрель 1...10 -4 -3 548 474 1091 943 0 0 101.60 101.78 3525 1025 86.98 101.84 101.65 87.09 14.4 1076 930 133 32
    11...20 -4 -3 3195 2761 2309 1995 0 0 102.11 102.71 4288 1401 88.29 102.62 102.06 88.03 13.8 2294 1982 272 65
    21...30 -4 -3 7322 6326 4515 3901 927 801 104.00 105.00 6710 3172 90.73 104.77 103.81 90.24 13.4 3571 3085 409 98
май 1...10 -8 -7 5978 5165 3233 2793 0 0 106.37 106.68 9075 6238 89.26 106.51 106.14 89.55 16.4 3186 2753 463 111
    11...20 -8 -7 5350 4622 3058 2642 0 0 107.70 107.87 11050 8375 89.75 107.75 107.56 89.65 17.7 3009 2599 474 114
    21...31 -8 -7 4980 4733 3590 3412 276 262 108.45 108.57 12364 9754 90.36 108.50 108.37 90.24 17.9 3264 3102 522 138
июнь 1...10 -16 -14 3456 2986 3375 2916 84 73 108.50 108.60 12420 9857 90.23 108.60 108.49 90.25 18.0 3241 2800 522 125
    11...20 -16 -14 1990 1719 2117 1829 0 0 108.50 108.53 12296 9857 89.45 108.54 108.50 89.60 18.6 2068 1787 346 83
    21...30 -16 -14 1407 1216 1412 1220 0 0 108.50 108.52 12278 9857 89.31 108.53 108.50 89.33 18.9 1359 1174 231 55
июль 1...31 -29 -79 874 2341 1258 3370 0 0 107.90 107.94 11170 8730 89.20 108.00 107.96 89.22 18.5 1218 3263 202 150
август 1...31 -38 -103 530 1420 1097 2939 0 0 106.93 106.99 9549 7080 88.72 107.09 107.03 88.82 18.0 1057 2831 170 126
сентябрь 1...30 -37 -95 548 1420 989 2564 0 0 106.09 106.17 8310 5812 88.13 106.25 106.17 88.25 17.7 948 2457 150 108
октябрь 1...31 -15 -40 743 1990 838 2244 0 0 105.90 105.98 8017 5543 87.59 105.99 105.92 87.70 18.0 797 2134 128 95
ноябрь 1...10 -4 -4 544 470 708 611 0 0 105.80 105.87 7872 5409 87.28 105.88 105.81 87.34 18.2 689 595 112 27
    11...20 -4 -4 544 470 652 563 0 0 105.73 105.79 7775 5316 86.91 105.80 105.74 86.98 18.5 635 549 105 25
    21...30 -4 -4 544 470 724 625 0 0 105.60 105.67 7616 5142 86.71 105.69 105.61 86.75 18.6 709 612 118 28
декабрь 1...31 -4 -12 429 1149 669 1792 0 0 105.10 105.18 6961 4475 86.51 105.23 105.15 86.55 18.4 654 1752 108 80
январь 1...31 -4 -12 414 1109 845 2263 0 0 104.10 104.21 5796 3289 86.61 104.31 104.20 86.59 17.4 830 2223 128 95
февраль 1...28 -4 -11 391 946 813 1968 0 0 103.10 103.23 4763 2260 86.56 103.33 103.20 86.57 16.4 798 1932 116 78
март 1...31 -4 -11 508 1361 932 2497 0 0 101.70 101.90 3616 1097 86.92 102.04 101.84 86.85 14.8 917 2457 117 87
Всего за год: - -444 - 43147 - 43085 - 1135 - - - - - - - - - - 41016 - 1723
Среднее за год: -14 - 1368 - 1366 - 36 - 105.44 105.58 7852 5310 87.95 105.62 105.48 87.97 17.3 1301 - 197 -

Расчетный режим работы Воткинского гидроузла в среднемаловодном 1960/61 г., обеспеченность Р=80%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 86.31 86.49 6895 1083 67.17
апрель 1...10 1087 940 70 61 1741 1504 0 0 85.70 85.90 6391 565 67.28 85.96 85.76 67.27 18.3 1731 1496 263 63
    11...20 2305 1992 652 563 3178 2746 0 0 85.24 85.67 6201 192 68.69 85.69 85.29 68.55 16.6 3168 2737 432 104
    21...30 4511 3898 1630 1408 4524 3909 0 0 86.74 87.25 7597 1465 69.69 87.09 86.59 69.59 16.8 4512 3899 624 150
май 1...10 3229 2790 855 739 3565 3080 0 0 87.43 87.72 8046 2102 68.59 87.67 87.36 68.70 18.5 3550 3067 546 131
    11...20 3054 2639 345 298 2817 2434 0 0 88.03 88.22 8549 2696 67.84 88.17 87.97 67.92 19.9 2799 2418 475 114
    21...31 3586 3408 186 177 3028 2878 0 0 88.71 88.90 9255 3398 68.18 88.83 88.64 68.15 20.3 3007 2858 523 138
июнь 1...10 3368 2910 98 85 3117 2693 0 0 89.00 89.18 9558 3702 68.25 89.15 88.97 68.24 20.5 3095 2674 545 131
    11...20 2110 1823 145 125 2352 2032 0 0 89.00 89.10 9475 3702 67.31 89.11 89.00 67.40 21.4 2327 2010 427 103
    21...30 1405 1214 120 104 1580 1365 0 0 89.00 89.06 9427 3702 66.29 89.06 89.00 66.39 22.4 1556 1344 298 72
июль 1...31 1242 3327 115 308 1389 3721 0 0 88.92 88.98 9341 3615 66.09 88.99 88.93 66.11 22.6 1362 3649 263 196
август 1...31 1073 2873 76 204 1331 3566 0 0 88.44 88.52 8852 3114 66.01 88.56 88.49 66.02 22.3 1305 3496 249 185
сентябрь 1...30 962 2493 87 226 1300 3368 0 0 87.78 87.88 8202 2449 65.96 87.94 87.85 65.97 21.7 1274 3301 237 170
октябрь 1...31 820 2197 80 214 1099 2944 0 0 87.22 87.33 7670 1906 65.62 87.38 87.28 65.65 21.4 1077 2885 198 147
ноябрь 1...10 704 608 65 56 1099 949 0 0 86.91 87.03 7385 1618 65.66 87.06 86.94 65.65 21.1 1083 935 196 47
    11...20 648 560 65 56 1099 950 0 0 86.55 86.66 7052 1287 65.65 86.70 86.58 65.65 20.7 1088 940 194 46
    21...30 720 622 65 56 1100 950 0 0 86.24 86.35 6780 1019 65.78 86.38 8677 65.77 20.3 1090 942 190 46
декабрь 1...31 666 1783 57 153 787 2108 0 0 86.04 86.15 6607 848 65.71 86.17 86.06 65.72 20.1 777 2081 134 100
январь 1...31 841 2254 52 139 942 2523 0 0 85.87 86.00 6477 709 66.41 86.02 85.89 66.34 19.4 932 2496 153 114
февраль 1...28 810 1959 57 138 947 2290 0 0 85.64 85.77 6284 515 66.35 85.79 85.66 66.35 19.1 937 2266 152 102
март 1...31 929 2487 101 271 1101 2948 0 0 85.39 85.54 6094 315 66.62 85.56 85.42 66.60 18.6 1091 2922 170 127
Всего за год: - 42776 - 5380 - 48957 - 0 - - - - - - - - - - 48414 - 2284
Среднее за год: 1356 - 171 - 1552 - 0 - 87.08 87.22 7629 1839 66.54 87.24 87.10 66.54 207 1535 - 261 -

Расчетный режим работы Камского гидроузла в маловодном 1975/76 г., обеспеченность Р=90%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 101.70 101.86 3583 1097 86.54
апрель 1...10 -4 -3 1150 994 1169 1010 0 0 101.60 101.83 3564 1025 86.98 101.83 101.61 86.89 14.5 1154 997 145 35
    11...20 -4 -3 5299 4578 2766 2390 0 0 103.49 104.17 5749 2656 89.00 103.94 103.30 88.59 14.5 2751 2377 345 83
    21...30 -4 -3 5600 4838 2805 2423 0 0 105.74 106.07 8161 5333 88.50 105.88 105.52 88.60 16.7 2788 2408 413 99
май 1...10 -8 -7 4684 4047 2584 2233 0 0 107.05 107.24 9969 7277 88.96 107.12 106.92 88.87 17.8 2537 2192 404 97
    11...20 -8 -7 3692 3190 2152 1859 0 0 107.94 108.01 11293 8790 88.95 107.94 107.85 88.95 18.6 2103 1817 352 84
    21...31 -8 -7 2227 2117 1299 1234 0 0 108.45 108.47 12168 9760 88.42 108.42 108.40 88.52 19.6 1249 1187 220 58
июнь 1...10 -16 -14 1753 1515 1592 1376 0 0 108.50 108.53 12293 9857 88.95 108.53 108.49 88.85 19.4 1542 1332 269 64
    11...20 -16 -14 1674 1446 1660 1434 0 0 108.50 108.53 12291 9857 89.11 108.53 108.50 89.08 19.2 1611 1392 278 67
    21. ..30 -16 -14 1138 983 1295 1119 0 0 108.43 108.45 12141 9727 88.89 108.46 108.44 88.93 19.3 1242 1073 215 52
июль 1...31 -29 -79 858 2298 1252 3353 0 0 107.80 107.85 11008 8561 88.78 107.91 107.87 88.81 18.8 1212 3246 205 152
август 1...31 -38 -103 717 1920 1200 3214 0 0 106.96 107.03 9612 7127 88.51 107.11 107.05 88.56 18.2 1160 3107 189 141
сентябрь 1...30 -37 -95 961 2491 1102 2857 0 0 106.66 106.73 9151 6668 87.99 106.76 106.69 88.09 18.4 1061 2750 174 126
октябрь 1...31 -15 -40 1113 2981 1203 3222 0 0 106.45 106.54 8870 6362 88.02 106.56 106.47 88.01 18.2 1162 3112 190 141
ноябрь 1...10 -4 -4 613 530 1002 865 0 0 106.24 106.32 8531 6040 87.75 106.34 106.26 87.80 18.2 983 849 160 39
    11...20 -4 -4 613 530 1002 865 0 0 106.01 106.09 8191 5686 87.73 106.12 106.03 87.73 18.1 985 851 159 38
    21...30 -4 -4 613 530 1001 865 0 0 105.76 105.85 7852 5351 87.64 105.88 105.78 87.66 17.9 986 852 158 38
декабрь 1...31 -4 -12 497 1331 817 2189 0 0 105.10 105.20 6983 4475 86.80 105.27 105.17 86.97 18.0 802 2148 129 96
январь 1...31 -4 -12 478 1280 914 2447 0 0 104.10 104.22 5805 3289 86.67 104.32 104.20 86.70 17.3 899 2407 138 103
февраль 1...28 -4 -11 403 1010 815 2041 0 0 103.10 103.23 4763 2260 86.54 103.33 103.20 86.57 16.4 800 2004 117 81
март 1...31 -4 -11 358 959 796 2131 0 0 101.70 101.85 3580 1097 86.50 101.99 101.84 86.51 15.1 781 2091 102 76
Всего за год: - -444 - 39567 - 39126 - 0 - - - - - - - - - - 38192 - 1668
Среднее за год: -14 - 1251 - 1237 - 0 - 105.66 105.77 8111 5593 87.79 105.81 105.69 87.81 17.6 1208 - 190 -

Расчетный режим работы Воткинского гидроузла в маловодном 1975/76 г., обеспеченность Р=90%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 8519 85.42 5996 231 66.26
апрель 1...10 1166 1007 261 226 1329 1148 0 0 85.38 85.52 6080 302 66.61 85.51 85.37 66.57 18.6 1319 1140 205 49
    11...20 2762 2387 760 657 3265 2821 0 0 85.34 85.79 6302 274 68.87 85.77 85.35 68.65 16.5 3255 2812 443 106
    21...30 2801 2420 206 178 2400 2073 0 0 86.22 86.41 6827 1003 67.30 86.35 86.13 67.46 18.5 2388 2063 368 88
май 1...10 2581 2230 60 52 1628 1406 0 0 8715 87.36 7702 1935 66.37 87.27 87.15 66.46 20.5 1613 1394 283 68
    11...20 2148 1856 40 35 1396 1206 0 0 87.97 88.06 8386 2636 66.09 87.99 87.90 66.12 21.6 1378 1191 255 61
    21...31 1295 1231 35 33 1316 1251 0 0 87.98 88.07 8399 2649 65.98 88.07 87.98 65.99 21.8 1295 1231 242 64
июнь 1...10 1586 1370 35 30 1319 1139 0 0 88.25 88.33 8660 2917 66.00 88.30 88.22 66.00 22.0 1297 1120 245 59
    11...20 1654 1429 31 27 1344 1161 0 0 88.54 88.61 8955 3218 66.04 88.58 88.51 66.04 22.3 1319 1139 251 60
    21...30 1289 1113 26 23 1336 1154 0 0 88.52 88.60 8937 3199 66.02 88.60 88.52 66.02 22.3 1312 1133 250 60
июль 1...31 1236 3309 22 59 1316 3525 0 0 88.37 88.44 8780 3040 65.99 88.46 88.38 65.99 22.2 1289 3453 245 182
август 1...31 1176 3149 15 40 1301 3484 0 0 88.07 88.16 8484 2735 65.97 88.18 88.10 65.97 21.9 1275 3415 240 178
сентябрь 1...30 1075 2786 19 49 1300 3368 0 0 87.52 87.62 7951 2190 65.97 87.67 87.57 65.97 21.4 1274 3301 234 168
октябрь 1...31 1186 3176 19 51 1254 3359 0 0 87.38 87.49 7818 2058 65.89 87.50 87.39 65.90 21.3 1232 3301 225 168
ноябрь 1...10 998 862 8 7 1099 950 0 0 87.29 87.40 7737 1975 65.63 87.41 87.30 65.65 21.4 1083 936 199 48
    11...20 998 862 8 7 1099 950 0 0 87.21 87.31 7657 1892 65.66 87.32 87.21 65.65 21.3 1088 940 199 48
    21...30 998 862 8 7 1099 949 0 0 87.12 87.23 7576 1809 65.77 87.24 87.13 65.76 21.1 1089 941 198 48
декабрь 1...31 814 2179 19 51 1099 2944 0 0 86.32 86.45 6862 1089 66.48 86.53 86.40 66.41 19.8 1089 2918 184 137
январь 1...31 910 2438 19 51 1068 2861 0 0 85.87 86.02 6489 709 66.66 86.06 85.92 66.64 19.1 1058 2834 171 127
февраль 1...28 811 2032 24 60 919 2301 0 0 85.64 85.77 6280 515 66.25 85.79 85.66 66.29 19.2 909 2276 148 103
март 1...31 792 2121 19 51 918 2458 0 0 8519 85.42 5994 231 66.17 85.45 85.32 66.18 19.0 908 2432 145 108
Всего за год: - 38817 - 1691 - 40510 - 0 - - - - - - - - - - 39967 - 1930
Среднее за год: 1228 - 53 - 1281 - 0 - 86.96 87.08 7482 1713 66.23 87.10 86.98 66.23 20.5 1264 - 220 -

Расчетный режим работы Камского гидроузла в маловодном 1954/55 г., обеспеченность Р=95%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 101.70 101.83 3564 1097 86.33
апрель 1...10 -4 -3 361 312 644 557 0 0 101.40 101.48 3316 883 85.79 101.52 101.43 85.90 15.3 629 544 84 20
    11...20 -4 -3 582 503 897 775 0 0 101.00 101.10 3041 597 85.88 101.14 101.04 85.86 15.0 882 762 114 27
    21...30 -4 -3 1930 1668 1293 1117 0 0 101.71 101.86 3588 1106 86.38 101.79 101.64 86.28 15.2 1276 1103 168 40
май 1...10 -8 -7 3770 3257 2030 1754 0 0 103.21 103.54 5084 2367 87.95 103.38 103.06 87.63 15.2 1983 1714 262 63
    11...20 -8 -7 4130 3568 1941 1677 0 0 104.96 105.19 6969 4297 88.00 105.03 104.79 87.99 16.6 1892 1635 279 67
    21...31 -8 -7 3400 3231 1273 1210 0 0 106.54 106.62 8983 6485 87.34 106.48 106.38 87.47 18.7 1223 1163 205 54
июнь 1...10 -16 -14 1990 1719 1246 1077 0 0 106.96 107.03 9612 7120 87.60 106.99 106.91 87.54 19.1 1196 1033 205 49
    11...20 -16 -14 1590 1374 1224 1057 0 0 107.14 107.21 9914 7429 87.65 107.19 107.12 87.64 19.2 1175 1015 203 49
    21...30 -16 -14 1440 1244 1217 1051 0 0 107.25 107.31 10093 7615 87.74 107.30 107.24 87.72 19.3 1164 1005 201 48
июль 1...31 -29 -79 789 2113 1041 2788 0 0 106.79 106.85 9340 6871 87.39 106.90 106.84 87.46 19.1 1001 2681 172 128
август 1...31 -38 -103 550 1473 848 2271 0 0 106.19 106.26 8439 5963 86.84 106.32 106.25 86.95 19.0 808 2164 138 103
сентябрь 1...30 -37 -95 816 2115 836 2166 0 0 106.09 106.16 8293 5812 86.45 106.17 106.10 86.53 19.3 795 2060 138 99
октябрь 1...31 -15 -40 1350 3616 1135 3040 0 0 106.43 106.52 8829 6325 87.21 106.48 106.40 87.06 19.1 1094 2930 188 140
ноябрь 1...10 -4 -4 1970 1702 1231 1063 0 0 106.86 106.94 9464 6975 87.32 106.90 106.82 87.30 19.3 1212 1047 210 50
    11...20 -4 -4 1970 1702 1254 1084 0 0 107.24 107.30 10079 7596 87.49 107.27 107.20 87.46 19.5 1237 1069 217 52
    21...30 -4 -4 1970 1702 1278 1105 0 0 107.60 107.65 10673 8209 87.67 107.62 107.56 87.63 19.7 1263 1092 223 54
декабрь 1...31 -4 -12 578 1548 1246 3336 0 0 106.45 106.55 8873 6351 87.62 106.66 106.56 87.63 18.7 1231 3296 206 153
январь 1...31 -4 -12 395 1058 1208 3237 0 0 104.81 104.97 6683 4117 87.45 105.13 104.97 87.48 17.3 1193 3197 183 136
февраль 1...28 -4 -11 422 1021 1001 2420 0 0 103.57 103.73 5273 2738 87.10 103.85 103.70 87.17 16.3 986 2384 143 96
март 1...31 -4 -11 512 1371 1000 2677 0 0 102.08 102.32 3956 1380 87.07 102.46 102.23 87.08 15.0 985 2637 127 95
Всего за год: - -444 - 36299 - 35462 - 0 - - - - - - - - - - 34528 - 1524
Среднее за год: -14 - 1151 - 1124 - 0 - 105.27 105.39 7516 5001 87.17 105.42 105.30 87.18 17.9 1095 - 174 -

Расчетный режим работы Воткинского гидроузла в маловодном 1954/55 г., обеспеченность Р=95%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 85.29 85.41 5989 231 65.97
апрель 1...10 641 553 9 7 793 685 0 0 85.15 85.26 5865 120 65.48 85.27 85.16 65.53 19.4 783 676 129 31
    11...20 893 772 32 28 1056 913 0 0 85.00 85.11 5751 0 65.74 85.13 85.02 65.71 19.1 1046 904 169 41
    21...30 1290 1114 108 93 1301 1124 0 0 85.10 85.22 5835 77 65.99 85.21 85.09 65.97 18.9 1289 1114 206 49
май 1...10 2027 1751 82 71 1300 1123 0 0 85.95 86.07 6534 772 65.96 85.98 85.87 65.97 19.7 1285 1110 216 52
    11...20 1938 1674 55 48 1299 1122 0 0 86.63 86.75 7133 1366 65.97 86.68 86.57 65.97 20.4 1281 1107 224 54
    21...31 1270 1207 25 24 1299 1235 0 0 86.63 86.75 7129 1362 65.97 86.75 86.63 65.97 20.5 1278 1215 224 59
июнь 1...10 1240 1071 5 4 1100 951 0 0 86.77 86.88 7253 1489 65.62 86.87 86.75 65.66 20.9 1078 932 194 46
    11...20 1217 1052 37 32 1102 952 0 0 86.91 87.03 7385 1618 65.66 87.01 86.90 65.66 21.0 1077 930 195 47
    21...30 1210 1045 3 3 1098 949 0 0 87.02 87.13 7484 1714 65.65 87.12 87.01 65.65 21.1 1074 928 195 47
июль 1...31 1025 2745 10 27 1100 2946 0 0 86.83 86.95 7310 1545 65.66 86.96 86.85 65.66 21.0 1073 2873 194 144
август 1...31 824 2206 10 26 994 2661 0 0 86.36 86.47 6880 1123 65.48 86.52 86.41 65.50 20.7 968 2592 172 128
сентябрь 1...30 808 2095 12 31 977 2532 0 0 85.89 86.00 6474 724 65.49 86.05 85.94 65.49 20.3 951 2465 165 119
октябрь 1...31 1118 2993 26 70 1004 2690 0 0 86.32 86.43 6847 1090 65.51 86.39 86.28 65.51 20.6 982 2631 173 129
ноябрь 1...10 1227 1060 37 32 1099 950 0 0 86.48 86.59 6990 1226 65.67 86.58 86.46 65.65 20.6 1083 936 191 46
    11...20 1250 1080 37 32 1102 952 0 0 86.65 86.77 7150 1385 65.66 86.75 86.64 65.66 20.8 1091 943 195 47
    21...30 1275 1101 37 32 1099 950 0 0 86.86 86.97 7334 1568 65.78 86.95 86.84 65.76 20.9 1089 941 195 47
декабрь 1...31 1242 3327 12 32 1281 3431 0 0 86.75 86.89 7262 1472 66.90 86.90 86.76 66.79 19.8 1271 3404 214 160
январь 1...31 1205 3228 11 30 1306 3498 0 0 86.45 86.63 7021 1204 67.20 86.65 86.48 67.17 19.1 1296 3471 210 156
февраль 1...28 997 2411 11 27 1170 2830 0 0 86.03 86.18 6629 839 66.84 86.22 86.07 66.88 19.0 1160 2806 186 125
март 1...31 996 2667 10 26 1168 3129 0 0 85.51 85.66 6194 407 66.74 85.71 85.56 66.75 18.6 1158 3102 181 134
Всего за год: - 35153 - 673 - 35621 - 0 - - - - - - - - - - 35078 - 1660
Среднее за год: 1115 - 21 - 1130 - 0 - 86.27 86.40 6828 1056 66.07 86.41 86.28 66.06 20.0 1112 - 189 -

Расчетный режим работы Камского гидроузла в маловодном 1920/21 г., обеспеченность Р=97%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 101.70 101.85 3578 1097 86.58
апрель 1...10 -4 -3 661 571 914 790 0 0 101.40 101.54 3356 883 86.51 101.57 101.43 86.52 14.7 899 777 114 27
    11...20 -4 -3 3338 2884 2276 1966 0 0 102.10 102.69 4271 1392 88.20 102.58 102.03 87.87 14.0 2261 1953 271 65
    21...30 -4 -3 7522 6499 4648 4016 1058 914 104.00 105.03 6751 3172 90.72 104.79 103.81 90.21 13.4 3574 3088 410 99
май 1...10 -8 -7 6574 5680 3422 2956 0 0 106.64 106.94 9468 6635 89.31 106.75 106.37 89.59 16.6 3375 2916 496 119
    11...20 -8 -7 4228 3653 2860 2471 0 0 107.46 107.63 10643 7967 89.52 107.56 107.38 89.48 17.7 2811 2429 443 106
    21...31 -8 -7 1915 1820 1825 1735 0 0 107.61 107.68 10721 8228 89.04 107.68 107.59 89.14 18.2 1775 1687 290 76
июнь 1...10 -16 -14 1762 1522 1273 1100 0 0 107.88 107.92 11130 8688 88.91 107.89 107.85 88.94 18.7 1223 1057 205 49
    11...20 -16 -14 1306 1128 1264 1092 0 0 107.89 107.93 11152 8708 88.92 107.93 107.89 88.92 18.7 1215 1050 204 49
    21...30 -16 -14 1438 1242 1264 1092 0 0 107.97 108.01 11288 8848 88.89 108.00 107.96 88.89 18.8 1211 1046 205 49
июль 1...31 -29 -79 1133 3035 1245 3334 0 0 107.75 107.79 10910 8459 88.76 107.81 107.77 88.78 18.7 1205 3227 203 151
август 1...31 -38 -103 680 1821 1142 3059 0 0 106.94 107.01 9569 7095 88.35 107.08 107.02 88.44 18.3 1102 2952 181 135
сентябрь 1...30 -37 -95 504 1306 955 2475 0 0 106.09 106.17 8305 5812 87.89 106.25 106.17 87.98 18.0 914 2369 147 106
октябрь 1...31 -15 -40 422 1130 610 1633 0 0 105.73 105.78 7763 5312 86.56 105.82 105.76 86.82 18.7 569 1523 95 71
ноябрь 1...10 -4 -4 325 281 611 528 0 0 105.53 105.60 7512 5052 86.40 105.62 105.55 86.43 18.9 592 511 100 24
    11...20 -4 -4 325 281 611 528 0 0 105.34 105.41 7262 4796 86.43 105.43 105.36 86.43 18.7 594 513 100 24
    21...30 -4 -4 325 281 611 528 0 0 105.15 105.22 7011 4540 86.47 105.24 105.17 86.46 18.5 596 515 99 24
декабрь 1...31 -4 -12 291 779 610 1634 0 0 104.43 104.51 6145 3680 86.49 104.58 104.51 86.48 17.8 595 1594 95 70
январь 1...31 -4 -12 247 662 611 1637 0 0 103.54 103.62 5158 2705 86.36 103.71 103.63 86.39 17.0 596 1597 90 67
февраль 1...28 -4 -11 246 595 610 1476 0 0 102.59 102.69 4266 1815 86.29 102.78 102.69 86.30 16.2 595 1440 85 57
март 1...31 -4 -11 250 670 610 1633 0 0 101.35 101.45 3292 845 86.12 101.57 101.47 86.15 15.1 595 1593 78 58
Всего за год: - -444 - 35841 - 35683 - 914 - - - - - - - - - - 33836 - 1426
Среднее за год: -14 - 1137 - 1132 - 29 - 105.14 105.26 7433 4913 87.50 105.29 105.17 87.53 17.4 1073 - 163 -

Расчетный режим работы Воткинского гидроузла в маловодном 1920/21 г., обеспеченность Р=97%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 85.51 85.66 6194 407 66.77
апрель 1...10 910 786 304 263 1333 1152 0 0 85.39 85.54 6091 314 66.56 85.55 85.41 66.58 18.6 1323 1143 206 50
    11...20 2272 1963 413 357 2764 2388 0 0 85.09 85.45 6023 75 68.26 85.46 85.12 68.09 16.9 2754 2379 382 92
    21...30 4645 4013 200 173 3476 3003 0 0 86.47 86.83 7206 1221 68.65 86.69 86.33 68.61 17.5 3464 2993 498 120
май 1...10 3418 2953 129 112 2803 2422 0 0 87.30 87.52 7849 1982 67.82 87.45 87.22 67.90 19.1 2788 2409 451 108
    11...20 2857 2468 109 94 2258 1951 0 0 88.00 88.13 8460 2664 67.24 88.07 87.93 67.30 20.4 2240 1935 392 94
    21...31 1822 1731 86 82 1383 1314 0 0 88.55 88.62 8959 3227 65.97 88.57 88.49 66.10 22.2 1362 1294 259 68
июнь 1...10 1266 1094 83 72 1349 1166 0 0 88.54 88.62 8959 3222 66.05 88.62 88.54 66.04 22.3 1327 1147 253 61
    11...20 1258 1087 54 47 1340 1158 0 0 88.52 88.59 8935 3197 66.03 88.60 88.52 66.03 22.3 1315 1136 251 60
    21...30 1257 1086 34 29 1330 1149 0 0 88.49 88.56 8902 3163 66.01 88.57 88.49 66.02 22.3 1306 1129 249 60
июль 1...31 1229 3291 32 86 1314 3520 0 0 88.35 88.42 8758 3017 65.99 88.44 88.36 65.99 22.1 1287 3448 244 182
август 1...31 1118 2994 29 78 1298 3477 0 0 87.94 88.03 8353 2603 65.96 88.07 87.98 65.97 21.8 1272 3407 238 177
сентябрь 1...30 928 2404 27 70 1117 2895 0 0 87.50 87.60 7932 2171 65.65 87.64 87.54 65.68 21.6 1091 2828 203 146
октябрь 1...31 592 1587 26 70 1023 2739 0 0 86.32 86.43 6849 1090 65.52 86.55 86.44 65.54 20.7 1001 2680 178 132
ноябрь 1...10 607 524 30 26 986 852 0 0 85.98 86.09 6548 793 65.49 86.12 86.01 65.49 20.3 970 838 169 41
    11...20 607 524 30 26 601 519 0 0 86.03 86.12 6579 839 65.28 86.12 86.02 65.30 20.5 590 510 104 25
    21...30 607 524 30 26 601 519 0 0 86.06 86.16 6609 866 65.32 86.15 86.06 65.32 20.5 591 511 104 25
декабрь 1...31 607 1625 25 67 634 1699 0 0 86.04 86.15 6602 848 65.47 86.15 86.04 65.46 20.4 624 1672 109 81
январь 1...31 608 1628 26 70 685 1835 0 0 85.87 85.99 6464 709 65.72 86.00 85.89 65.69 20.0 675 1809 116 86
февраль 1...28 606 1467 29 70 715 1730 0 0 85.64 85.75 6271 515 65.77 85.78 85.66 65.77 19.7 705 1706 118 80
март 1...31 606 1624 44 118 757 2028 0 0 85.29 85.41 5984 231 65.79 85.44 85.32 65.79 19.3 747 2001 123 91
Всего за год: - 35374 - 1933 - 37516 - 0 - - - - - - - - - - 36974 - 1777
Среднее за год: 1122 - 61 - 1190 - 0 - 86.77 86.89 7307 1539 66.00 86.90 86.78 66.01 20.6 1172 - 203 -

Расчетный режим работы Камского гидроузла в маловодном 1938/39 г., обеспеченность Р=99%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 101.70 101.83 3565 1097 86.34
апрель 1...10 -4 -3 346 299 632 546 0 0 101.40 101.48 3314 883 85.78 101.52 101.43 85.89 15.3 617 533 82 20
    11...20 -4 -3 936 809 1199 1036 0 0 101.00 101.16 3084 598 86.45 101.19 101.04 86.32 14.5 1184 1023 148 36
    21...30 -4 -3 4171 3604 2053 1774 0 0 103.02 103.37 4911 2176 88.14 103.15 102.82 87.80 14.8 2036 1759 261 63
май 1...10 -8 -7 6109 5278 2620 2264 0 0 105.55 105.90 7919 5079 89.09 105.65 105.30 88.90 16.2 2573 2223 369 89
    11...20 -8 -7 5474 4730 2702 2334 0 0 107.25 107.44 10308 7620 89.42 107.28 107.08 89.35 17.5 2653 2292 413 99
    21...31 -8 -7 2725 2590 2063 1961 0 0 107.72 107.80 10930 8422 89.30 107.77 107.68 89.33 18.1 2013 1913 326 86
июнь 1...10 -16 -14 1399 1209 1273 1100 0 0 107.82 107.86 11025 8582 88.95 107.85 107.81 89.02 18.5 1223 1057 203 49
    11...20 -16 -14 1290 1115 1261 1090 0 0 107.82 107.86 11036 8588 88.98 107.86 107.82 88.97 18.6 1212 1047 202 49
    21...30 -16 -14 1176 1016 1252 1082 0 0 107.77 107.82 10956 8506 88.91 107.82 107.78 88.93 18.6 1199 1036 200 48
июль 1...31 -29 -79 911 2440 1208 3236 0 0 107.25 107.31 10081 7605 88.69 107.36 107.30 88.74 18.3 1168 3129 192 143
август 1...31 -38 -103 421 1128 990 2651 0 0 106.19 106.27 8455 5963 87.99 106.37 106.30 88.13 17.9 950 2544 152 113
сентябрь 1...30 -37 -95 323 837 611 1582 0 0 105.61 105.67 7615 5161 86.69 105.73 105.67 86.95 18.5 570 1476 94 68
октябрь 1...31 -15 -40 460 1232 610 1634 0 0 105.27 105.34 7173 4706 85.78 105.38 105.31 85.96 19.1 569 1524 98 73
ноябрь 1...10 -4 -4 458 396 611 528 0 0 105.17 105.24 7038 4567 85.55 105.25 105.18 85.59 19.3 592 511 103 25
    11...20 -4 -4 458 396 611 528 0 0 105.07 105.14 6902 4429 85.62 105.15 105.08 85.60 19.2 594 513 103 25
    21...30 -4 -4 458 396 611 528 0 0 104.96 105.04 6766 4297 85.65 105.05 104.97 85.65 19.1 596 515 102 25
декабрь 1...31 -4 -12 314 841 610 1634 0 0 104.28 104.36 5962 3498 85.78 104.42 104.35 85.75 18.4 595 1594 98 73
январь 1...31 -4 -12 216 579 609 1632 0 0 103.28 103.36 4897 2445 85.86 103.46 103.38 85.84 17.3 594 1592 92 68
февраль 1...28 -4 -11 213 515 610 1476 0 0 102.19 102.28 3925 1476 86.05 102.39 102.30 86.01 16.1 595 1440 85 57
март 1...31 -4 -11 239 640 609 1631 0 0 100.82 100.92 2923 490 86.14 101.06 100.96 86.12 14.6 594 1591 75 56
Всего за год: - -444 - 30047 - 30245 - 0 - - - - - - - - - - 29311 - 1261
Среднее за год: -14 - 953 - 959 - 0 - 104.72 104.81 6892 4405 86.97 104.85 104.76 87.00 17.5 929 - 144 -

Расчетный режим работы Воткинского гидроузла в маловодном 1938/39 г., обеспеченность Р=99%

Расчетный интервал Потери Приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 85.29 85.41 5988 231 65.94
апрель 1...10 629 543 125 108 890 769 0 0 85.15 85.26 5870 120 65.70 85.28 85.16 65.72 19.3 880 760 144 35
    11...20 1195 1032 646 558 1910 1650 0 0 85.00 85.19 5811 0 67.23 85.20 85.01 67.07 17.8 1900 1641 277 67
    21...30 2050 1771 602 520 1544 1334 0 0 86.22 86.34 6768 1003 66.25 86.22 86.10 66.34 19.6 1532 1324 255 61
май 1...10 2616 2260 153 132 1677 1449 0 0 87.25 87.37 7712 1935 66.57 87.27 87.15 66.53 20.4 1662 1436 291 70
    11...20 2698 2331 42 36 1902 1643 0 0 88.00 88.11 8435 2664 66.89 88.03 87.93 66.86 20.9 1884 1628 338 81
    21...31 2060 1957 51 49 1397 1328 0 0 88.70 88.76 9113 3383 66.03 88.70 88.63 66.12 22.3 1376 1308 263 69
июнь 1...10 1266 1094 39 34 1362 1177 0 0 88.65 88.72 9064 3329 66.07 88.72 88.65 66.07 22.4 1340 1158 257 62
    11...20 1255 1084 28 24 1351 1167 0 0 88.59 88.66 9005 3269 66.04 88.67 88.60 66.05 22.3 1326 1145 253 61
    21...30 1246 1076 28 24 1338 1156 0 0 88.54 88.61 8950 3212 66.02 88.61 88.54 66.03 22.3 1314 1135 251 60
июль 1...31 1192 3192 28 75 1309 3506 0 0 88.30 88.38 8711 2969 65.98 88.40 88.32 65.98 22.1 1282 3433 243 181
август 1...31 966 2586 19 51 1225 3282 0 0 87.64 87.74 8066 2309 65.84 87.80 87.71 65.85 21.6 1199 3212 223 166
сентябрь 1...30 583 1512 19 49 1024 2653 0 0 86.46 86.57 6974 1210 65.50 86.69 86.58 65.54 20.8 998 2586 179 129
октябрь 1...31 593 1588 27 72 959 2570 0 0 85.40 85.50 6064 320 65.48 85.61 85.51 65.48 19.8 937 2511 159 118
ноябрь 1...10 607 524 37 32 947 818 0 0 85.08 85.18 5802 60 65.47 85.21 85.11 65.47 19.4 931 804 154 37
    11...20 607 524 37 32 600 519 0 0 85.15 85.22 5840 118 65.28 85.22 85.14 65.30 19.6 589 509 99 24
    21...30 607 524 37 32 600 519 0 0 85.19 85.27 5878 151 65.32 85.27 85.18 65.32 19.7 590 510 99 24
декабрь 1...31 607 1625 18 48 599 1605 0 0 85.26 85.36 5946 205 65.45 85.35 85.25 65.43 19.6 589 1578 98 73
январь 1...31 606 1623 10 27 600 1608 0 0 85.30 85.41 5987 241 65.50 85.40 85.30 65.49 19.6 590 1581 99 73
февраль 1...28 607 1467 6 15 600 1451 0 0 85.34 85.45 6018 273 65.49 85.44 85.34 65.49 19.6 590 1427 99 66
март 1...31 605 1621 25 67 646 1729 0 0 85.29 85.40 5978 231 65.52 85.40 85.30 65.51 19.6 636 1702 106 79
Всего за год: - 29936 - 1985 - 31931 - 0 - - - - -     - - - - 31388 - 1534
Среднее за год: 949 - 63 - 1013 - 0 - 86.36 86.46 6939 1190 65.75 86.47 86.37 65.76 20.4 995 - 175 -

Приложение № 29
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчетный режим работы Камского и Воткинского гидроузлов в 3-летнем маловодном периоде с 1936/37 по 1938/39 гг.

Расчетный режим работы Камского гидроузла, 1936-37 водохозяйственный год

Расчетный интервал Приток сверху - потери Боковой приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 101.70 101.93 3633 1097 87.41
апрель 1...10 -4 -3 323 279 690 596 0 0 101.40 101.48 3313 883 86.10 101.52 101.43 86.36 14.9 675 583 87 21
    11...20 -4 -3 546 472 862 744 0 0 101.00 101.09 3038 597 85.85 101.13 101.04 85.90 14.9 847 731 109 26
    21...30 -4 -3 3677 3177 2377 2054 0 0 102.01 102.56 4158 1323 88.71 102.41 101.91 88.14 13.6 2360 2039 275 66
май 1...10 -8 -7 4780 4130 2902 2507 0 0 103.62 104.20 5774 2789 89.24 104.03 103.46 89.14 14.1 2855 2466 347 83
    11...20 -8 -7 3969 3429 2163 1868 0 0 105.22 105.46 7329 4637 88.91 105.33 105.06 88.98 15.9 2114 1826 296 71
    21...31 -8 -7 3264 3102 1285 1222 0 0 106.69 106.76 9202 6714 88.45 106.63 106.54 88.54 17.8 1235 1174 196 52
июнь 1...10 -16 -14 3021 2610 1277 1103 0 0 107.61 107.66 10695 8231 88.57 107.57 107.52 88.55 18.7 1227 1060 206 50
    11...20 -16 -14 1456 1258 1259 1087 0 0 107.71 107.76 10852 8398 88.53 107.75 107.70 88.53 18.9 1210 1045 206 49
    21...30 -16 -14 837 723 1230 1063 0 0 107.50 107.55 10497 8033 88.49 107.57 107.52 88.50 18.8 1177 1017 198 48
июль 1...31 -29 -79 669 1792 1047 2805 0 0 106.84 106.90 9406 6939 88.08 106.96 106.90 88.16 18.5 1007 2697 167 124
август 1...31 -38 -103 356 954 686 1838 0 0 106.19 106.24 8419 5963 86.84 106.31 106.25 87.09 18.9 646 1731 110 82
сентябрь 1...30 -37 -95 475 1231 610 1581 0 0 105.89 105.94 7974 5525 85.87 105.97 105.92 86.06 19.6 569 1475 100 72
октябрь 1...31 -15 40 967 2590 930 2491 0 0 105.90 105.99 8033 5543 86.26 105.98 105.90 86.18 19.5 889 2381 155 116
ноябрь 1...10 -4 -4 1036 895 1000 864 0 0 105.92 106.01 8060 5565 86.29 106.00 105.91 86.29 19.4 981 848 171 41
    11...20 -4 -4 1036 895 1001 865 0 0 105.94 106.02 8087 5590 86.72 106.02 105.93 86.64 19.0 984 850 168 40
    21...30 -4 -4 1036 895 1001 865 0 0 105.95 106.04 8114 5614 86.86 106.04 105.95 86.83 18.9 986 852 167 40
декабрь 1...31 -4 -12 520 1393 931 2493 0 0 105.10 105.22 7003 4475 86.72 105.30 105.19 86.75 18.2 916 2452 149 111
январь 1...31 -4 -12 388 1039 836 2240 0 0 104.10 104.21 5790 3289 86.55 104.31 104.20 86.58 17.4 821 2200 127 95
февраль 1...28 -4 -11 282 682 710 1719 0 0 103.10 103.21 4743 2260 86.38 103.31 103.20 86.41 16.6 695 1682 102 69
март 1...31 -4 -11 239 640 678 1815 0 0 101.70 101.82 3558 1097 86.26 101.96 101.84 86.28 15.4 663 1775 89 66
Всего за год: - -444 - 32186 - 31818 - 0 - - - - - - - - - - 30884 - 1320
Среднее за год: -14 - 1021 - 1009 - 0 - 104.93 105.05 7071 4564 86.99 105.08 104.96 87.03 17.7 979 - 151 -

Расчетный режим работы Воткинского гидроузла, 1936-37 водохозяйственный год

Расчетный интервал Приток сверху - потери Боковой приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
начальные условия                                 86.17 86.35 6775 963 67.15
апрель 1...10 686 593 23 20 1364 1178 0 0 85.54 85.68 6210 431 66.58 85.75 85.60 66.64 18.8 1354 1169 214 51
    11...20 858 741 283 245 1635 1413 0 0 85.00 85.15 5783 0 66.66 85.21 85.05 66.65 18.2 1625 1404 245 59
    21...30 2373 2051 790 683 1987 1717 0 0 86.22 86.38 6799 1003 67.02 86.25 86.10 66.98 18.9 1975 1706 315 76
май 1...10 2898 2504 98 85 1927 1665 0 0 87.25 87.38 7722 1935 66.88 87.28 87.15 66.89 20.0 1912 1652 328 79
    11...20 2159 1865 87 75 1447 1250 0 0 88.00 88.09 8413 2664 66.12 88.02 87.93 66.20 21.5 1429 1234 264 63
    21...31 1282 1218 58 55 1319 1253 0 0 88.02 88.10 8432 2682 65.98 88.10 88.02 66.00 21.8 1298 1233 243 64
июнь 1...10 1270 1098 43 37 1298 1122 0 0 88.03 88.12 8445 2696 65.96 88.12 88.03 65.97 21.8 1276 1103 239 57
    11...20 1252 1082 43 37 1301 1124 0 0 88.03 88.11 8440 2690 65.97 88.11 88.03 65.97 21.8 1276 1102 239 57
    21...30 1224 1057 40 35 1302 1125 0 0 87.99 88.08 8408 2657 65.97 88.08 88.00 65.97 21.8 1278 1104 239 57
июль 1...31 1031 2761 38 102 1186 3176 0 0 87.67 87.77 8095 2339 65.77 87.80 87.70 65.79 21.7 1159 3103 216 160
август 1...31 662 1773 36 96 1082 2899 0 0 86.56 86.68 7066 1299 65.61 86.79 86.67 65.63 20.8 1056 2829 189 141
сентябрь 1...30 583 1510 28 73 961 2492 0 0 85.51 85.62 6156 409 65.47 85.72 85.62 65.48 19.9 935 2425 159 115
октябрь 1...31 913 2445 32 86 962 2576 0 0 85.46 85.56 6110 364 65.48 85.57 85.46 65.48 19.8 940 2517 159 118
ноябрь 1...10 997 861 37 32 968 836 0 0 85.52 85.63 6167 418 65.48 85.62 85.52 65.48 19.8 952 822 161 39
    11...20 997 861 37 32 601 519 0 0 85.99 86.08 6541 803 65.28 86.03 85.94 65.30 20.4 590 510 103 25
    21...30 997 861 37 32 824 712 0 0 86.18 86.29 6722 969 65.46 86.27 86.16 65.44 20.5 814 704 143 34
декабрь 1 ...31 927 2483 19 51 986 2641 0 0 86.04 86.16 6616 848 66.25 86.18 86.05 66.17 19.7 976 2614 164 122
январь 1...31 833 2231 19 51 905 2424 0 0 85.87 86.00 6473 709 66.26 86.02 85.89 66.25 19.4 895 2397 148 110
февраль 1...28 707 1710 21 51 809 1958 0 0 85.64 85.76 6275 515 65.98 85.78 85.66 66.01 19.5 799 1934 132 89
март 1...31 674 1805 41 110 822 2202 0 0 85.29 85.41 5988 231 65.94 85.44 85.33 65.94 19.2 812 2176 132 98
Всего за год: - 31509 - 1986 - 34281 - 0 - - - - - - - - - - 33739 - 1614
Среднее за год: 999 - 63 - 1087 - 0 - 86.28 86.39 6850 1091 65.93 86.42 86.30 65.94 20.2 1070 - 184 -

Расчетный режим работы Камского гидроузла, 1937-38 водохозяйственный год

Расчетный интервал Приток сверху - потери Боковой приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
апрель 1...10 -4 -3 348 301 626 541 0 0 101.40 101.48 3314 883 85.78 101.52 101.43 85.88 15.4 611 528 82 20
    11...20 -4 -3 1029 889 1211 1047 0 0 101.10 101.26 3154 665 86.43 101.28 101.13 86.30 14.6 1196 1034 151 36
    21...30 -4 -3 3219 2781 1630 1409 0 0 102.77 102.99 4523 1963 87.08 102.82 102.60 86.95 15.4 1613 1394 218 52
май 1...10 -8 -7 4198 3627 1889 1632 0 0 104.58 104.83 6512 3853 87.79 104.64 104.40 87.65 16.5 1842 1591 270 65
    11...20 -8 -7 2980 2575 1452 1255 0 0 105.70 105.83 7825 5277 87.30 105.73 105.59 87.40 18.0 1403 1212 225 54
    21...31 -8 -7 3350 3184 1286 1223 0 0 107.06 107.13 9780 7283 87.45 107.00 106.92 87.42 19.3 1236 1175 214 56
июнь 1...10 -16 -14 4184 3615 1299 1122 0 0 108.49 108.51 12258 9845 87.63 108.38 108.35 87.59 20.5 1249 1079 230 55
    11...20 -16 -14 2327 2011 2234 1930 0 0 108.50 108.55 12325 9857 89.12 108.55 108.50 88.82 19.4 2185 1888 381 91
    21...30 -16 -14 2328 2011 2310 1996 0 0 108.50 108.55 12326 9857 89.41 108.55 108.50 89.35 18.9 2257 1950 383 92
июль 1...31 -29 -79 1272 3407 1295 3470 0 0 108.46 108.48 12185 9777 88.73 108.48 108.46 88.86 19.3 1255 3363 218 162
август 1...31 -38 -103 952 2550 1263 3382 0 0 107.95 107.99 11250 8810 88.73 108.04 108.00 88.73 19.0 1223 3275 209 156
сентябрь 1...30 -37 -95 637 1651 1215 3148 0 0 106.99 107.06 9658 7167 88.43 107.15 107.08 88.49 18.4 1174 3042 193 139
октябрь 1...31 -15 -40 798 2137 1097 2939 0 0 106.43 106.51 8816 6322 87.87 106.56 106.48 87.98 18.3 1056 2829 173 128
ноябрь 1...10 -4 -4 652 563 999 863 0 0 106.23 106.31 8513 6020 87.78 106.33 106.25 87.80 18.2 980 847 160 38
    11...20 -4 -4 652 563 999 863 0 0 106.02 106.11 8209 5705 87.71 106.13 106.04 87.72 18.1 982 848 159 38
    21...30 -4 -4 652 563 1001 865 0 0 105.80 105.89 7904 5405 87.63 105.91 105.82 87.65 17.9 986 852 158 38
декабрь 1...31 -4 -12 407 1090 751 2011 0 0 105.10 105.19 6972 4475 86.49 105.26 105.17 86.72 18.2 736 1971 120 89
январь 1...31 -4 -12 346 927 785 2102 0 0 104.10 104.20 5785 3289 86.55 104.30 104.20 86.54 17.4 770 2062 119 89
февраль 1...28 -4 -11 293 709 718 1738 0 0 103.10 103.21 4745 2260 86.39 103.31 103.20 86.42 16.6 703 1702 103 70
март 1...31 -4 -11 276 739 713 1909 0 0 101.70 101.83 3565 1097 86.34 101.97 101.84 86.35 15.3 698 1869 93 69
Всего за год: - -444 _ 35893 - 35443 - 0 - - - - - - - - - - 34509 - 1538
Среднее за год: -14 - 1138 - 1124 - 0 - 105.51 105.60 7958 5475 87.50 105.63 105.54 87.53 17.8 1094 - 176 -

Расчетный режим работы Воткинского гидроузла, 1937-38 водохозяйственный год

Расчетный интервал Приток сверху - потери Боковой приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
апрель 1...10 623 538 45 39 809 699 0 0 85.15 85.26 5866 120 65.52 85.27 85.16 65.56 19.4 799 690 132 32
    11...20 1208 1043 143 124 1458 1259 0 0 85.00 85.14 5773 0 66.47 85.15 85.01 66.38 18.5 1448 1251 223 53
    21...30 1627 1405 137 118 1302 1125 0 0 85.52 85.64 6172 413 65.92 85.59 85.47 65.97 19.3 1290 1115 211 51
май 1...10 1885 1629 58 50 1300 1123 0 0 86.17 86.29 6728 964 65.97 86.23 86.11 65.97 19.9 1285 1110 219 53
    11...20 1449 1252 26 23 1298 1121 0 0 86.35 86.47 6880 1118 65.96 86.45 86.33 65.96 20.2 1280 1106 221 53
    21...31 1283 1219 25 24 1100 1046 0 0 86.58 86.69 7078 1314 65.62 86.67 86.55 65.66 20.7 1079 1026 192 51
июнь 1...10 1292 1116 25 22 1101 951 0 0 86.78 86.90 7264 1499 65.66 86.87 86.76 65.66 20.9 1079 932 194 47
    11...20 2227 1924 14 12 1302 1125 0 0 87.65 87.75 8076 2318 66.01 87.66 87.56 65.97 21.4 1277 1103 234 56
    21...30 2303 1990 14 12 1333 1152 0 0 88.51 88.59 8926 3188 66.02 88.50 88.43 66.02 22.2 1309 1131 249 60
июль 1...31 1279 3426 11 30 1324 3545 0 0 88.42 88.50 8836 3098 66.00 88.51 88.43 66.00 22.2 1297 3473 247 184
август 1...31 1239 3317 9 24 1310 3507 0 0 88.26 88.34 8670 2927 65.98 88.35 88.27 65.98 22.1 1284 3438 243 181
сентябрь 1...30 1187 3078 8 21 1305 3382 0 0 87.97 88.06 8387 2636 65.97 88.09 88.00 65.98 21.8 1279 3315 239 172
октябрь 1...31 1080 2892 7 19 1298 3476 0 0 87.38 87.49 7822 2062 65.96 87.55 87.44 65.96 21.3 1276 3417 233 173
ноябрь 1...10 995 860 7 6 1102 952 0 0 87.29 87.40 7736 1974 65.63 87.41 87.30 65.66 21.4 1086 938 200 48
    11...20 995 860 7 6 1102 952 0 0 87.20 87.31 7650 1885 65.66 87.32 87.21 65.66 21.3 1091 943 200 48
    21...30 997 862 7 6 1101 951 0 0 87.11 87.22 7566 1799 65.78 87.23 87.12 65.77 21.1 1091 943 198 48
декабрь 1...31 747 2001 6 16 1099 2943 0 0 86.06 86.19 6640 866 66.48 86.30 86.17 66.41 19.6 1089 2916 181 135
январь 1...31 781 2093 6 16 851 2280 0 0 85.87 86.00 6470 709 66.08 86.01 85.89 66.12 19.6 841 2253 140 104
февраль 1...28 715 1729 5 12 800 1936 0 0 85.64 85.76 6275 515 65.98 85.78 85.66 65.99 19.5 790 1912 131 88
март 1...31 709 1899 6 16 822 2203 0 0 85.29 85.41 5988 231 65.94 85.44 85.33 65.94 19.2 812 2176 132 98
Всего за год: - 35133 - 594 - 35728 _ 0 - - - - - - - - - - 35186 - 1733
Среднее за год: 1114 - 19 - 1133 - 0 - 86.78 86.89 7312 1554 65.98 86.91 86.80 65.98 20.6 1116 - 198 -

Расчетный режим работы Камского гидроузла, 1938-39 водохозяйственный год

Расчетный интервал Приток сверху - потери Боковой приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
апрель 1...10 -4 -3 346 299 632 546 0 0 101.40 101.48 3314 883 85.78 101.52 101.43 85.89 15.3 617 533 82 20
    11...20 -4 -3 936 809 1199 1036 0 0 101.00 101.16 3084 598 86.45 101.19 101.04 86.32 14.5 1184 1023 148 36
    21...30 -4 -3 4171 3604 2053 1774 0 0 103.02 103.37 4911 2176 88.14 103.15 102.82 87.80 14.8 2036 1759 261 63
май 1...10 -8 -7 6109 5278 2620 2264 0 0 105.55 105.90 7919 5079 89.09 105.65 105.30 88.90 16.2 2573 2223 369 89
    11...20 -8 -7 5474 4730 2702 2334 0 0 107.25 107.44 10308 7620 89.42 107.28 107.08 89.35 17.5 2653 2292 413 99
    21...31 -8 -7 2725 2590 2063 1961 0 0 107.72 107.80 10930 8422 89.30 107.77 107.68 89.33 18.1 2013 1913 326 86
июнь 1...10 -16 -14 1399 1209 1273 1100 0 0 107.82 107.86 11025 8582 88.95 107.85 107.81 89.02 18.5 1223 1057 203 49
    11...20 -16 -14 1290 1115 1261 1090 0 0 107.82 107.86 11036 8588 88.98 107.86 107.82 88.97 18.6 1212 1047 202 49
    21...30 -16 -14 1176 1016 1252 1082 0 0 107.77 107.82 10956 8506 88.91 107.82 107.78 88.93 18.6 1199 1036 200 48
июль 1...31 -29 -79 911 2440 1208 3236 0 0 107.25 107.31 10081 7605 88.69 107.36 107.30 88.74 18.3 1168 3129 192 143
август 1...31 -38 -103 421 1128 990 2651 0 0 106.19 106.27 8455 5963 87.99 106.37 106.30 88.13 17.9 950 2544 152 113
сентябрь 1...30 -37 -95 323 837 611 1582 0 0 105.61 105.67 7615 5161 86.69 105.73 105.67 86.95 18.5 570 1476 94 68
октябрь 1...31 -15 -40 460 1232 610 1634 0 0 105.27 105.34 7173 4706 85.78 105.38 105.31 85.96 19.1 569 1524 98 73
ноябрь 1...10 -4 -4 458 396 611 528 0 0 105.17 105.24 7038 4567 85.55 105.25 105.18 85.59 19.3 592 511 103 25
    11...20 -4 -4 458 396 611 528 0 0 105.07 105.14 6902 4429 85.62 105.15 105.08 85.60 19.2 594 513 103 25
    21...30 -4 -4 458 396 611 528 0 0 104.96 105.04 6766 4297 85.65 105.05 104.97 85.65 19.1 596 515 102 25
декабрь 1...31 -4 -12 314 841 610 1634 0 0 104.28 104.36 5962 3498 85.78 104.42 104.35 85.75 18.4 595 1594 98 73
январь 1...31 -4 -12 216 579 609 1632 0 0 103.28 103.36 4897 2445 85.86 103.46 103.38 85.84 17.3 594 1592 92 68
февраль 1...28 -4 -11 213 515 610 1476 0 0 102.19 102.28 3925 1476 86.05 102.39 102.30 86.01 16.1 595 1440 85 57
март 1...31 - -11 239 640 609 1631 0 0 100.82 100.92 2923 490 86.14 101.06 100.96 86.12 14.6 594 1591 75 56
Всего за год: - -444 - 30047 - 30245 - 0 - - - - - - - - - - 29311 - 1261
Среднее за год: -14 - 953 - 959 - 0 - 104.72 104.81 6892 4405 86.97 104.85 104.76 87.00 17.5 929 - 144 -

Расчетный режим работы Воткинского гидроузла, 1938-39 водохозяйственный год

Расчетный интервал Приток сверху - потери Боковой приток Сброс в нижний бьеф Холостой сброс Отметка верхнего бьефа Отметка средняя Объем полный Объем полезный динамический Отметка нижнего бьефа Средние отметки за интервал Напор нетто Турбинный расход Мощность Выработка
средняя верхний бьеф нижний бьеф
Месяц Число млн. млн. млн. млн. м м млн. млн. м м м м м млн. МВт млн. кВтч
апрель 1...10 629 543 125 108 890 769 0 0 85.15 85.26 5870 120 65.70 85.28 85.16 65.72 19.3 880 760 144 35
    11...20 1195 1032 646 558 1910 1650 0 0 85.00 85.19 5811 0 67.23 85.20 85.01 67.07 17.8 1900 1641 277 67
    21...30 2050 1771 602 520 1544 1334 0 0 86.22 86.34 6768 1003 66.25 86.22 86.10 66.34 19.6 1532 1324 255 61
май 1...10 2616 2260 153 132 1677 1449 0 0 87.25 87.37 7712 1935 66.57 87.27 87.15 66.53 20.4 1662 1436 291 70
    11...20 2698 2331 42 36 1902 1643 0 0 88.00 88.11 8435 2664 66.89 88.03 87.93 66.86 20.9 1884 1628 338 81
    21...31 2060 1957 51 49 1397 1328 0 0 88.70 88.76 9113 3383 66.03 88.70 88.63 66.12 22.3 1376 1308 263 69
июнь 1...10 1266 1094 39 34 1362 1177 0 0 88.65 88.72 9064 3329 66.07 88.72 88.65 66.07 22.4 1340 1158 257 62
    11...20 1255 1084 28 24 1351 1167 0 0 88.59 88.66 9005 3269 66.04 88.67 88.60 66.05 22.3 1326 1145 253 61
    21...30 1246 1076 28 24 1338 1156 0 0 88.54 88.61 8950 3212 66.02 88.61 88.54 66.03 22.3 1314 1135 251 60
июль 1...31 1192 3192 28 75 1309 3506 0 0 88.30 88.38 8711 2969 65.98 88.40 88.32 65.98 22.1 1282 3433 243 181
август 1...31 966 2586 19 51 1225 3282 0 0 87.64 87.74 8066 2309 65.84 87.80 87.71 65.85 21.6 1199 3212 223 166
сентябрь 1...30 583 1512 19 49 1024 2653 0 0 86.46 86.57 6974 1210 65.50 86.69 86.58 65.54 20.8 998 2586 179 129
октябрь 1...31 593 1588 27 72 959 2570 0 0 85.40 85.50 6064 320 65.48 85.61 85.51 65.48 19.8 937 2511 159 118
ноябрь 1...10 607 524 37 32 947 818 0 0 85.08 85.18 5802 60 65.47 85.21 85.11 65.47 19.4 931 804 154 37
    11...20 607 524 37 32 600 519 0 0 85.15 85.22 5840 118 65.28 85.22 85.14 65.30 19.6 589 509 99 24
    21...30 607 524 37 32 600 519 0 0 85.19 85.27 5878 151 65.32 85.27 85.18 65.32 19.7 590 510 99 24
декабрь 1...31 607 1625 18 48 599 1605 0 0 85.26 85.36 5946 205 65.45 85.35 85.25 65.43 19.6 589 1578 98 73
январь 1...31 606 1623 10 27 600 1608 0 0 85.30 85.41 5987 241 65.50 85.40 85.30 65.49 19.6 590 1581 99 73
февраль 1...28 607 1467 6 15 600 1451 0 0 85.34 85.45 6018 273 65.49 85.44 85.34 65.49 19.6 590 1427 99 66
март 1...31 605 1621 25 67 646 1729 0 0 85.29 85.40 5978 231 65.52 85.40 85.30 65.51 19.6 636 1702 106 79
Всего за год: - 29936 - 1985 - 31931 - 0 - - - - - - - - - - 31388 - 1534
Среднее за год: 949 - 63 - 1013 - 0 - 86.36 86.46 6939 1190 65.75 86.47 86.37 65.76 20.4 995 - 175 -

Приложение № 30
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчеты пропуска половодий через Камский гидроузел по модели гидрографа притока 1914 года

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=0,01% с г.п.

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 279 1262 102.81 88.03 1884 1022 101.05 85.90 21853 20015 110.05 99.00
2 279 1262 102.73 87.97 2792 1085 101.25 86.08 20774 19989 110.12 98.99
3 283 1261 10266 87.90 3927 1248 101.54 86.39 19891 20025 110.11 99.01
4 283 1259 102.57 87.82 5351 1646 101.87 86.97 18900 19996 110.01 99.00
5 291 1259 102.48 87.74 5237 2140 102.01 87.66 17917 19982 109.81 98.99
6 294 1255 102.39 87.66 5402 2614 102.12 88.30 17008 19981 109.52 98.99
7 294 1255 102.30 87.58 5881 3132 102.21 8895 16125 19973 109.14 98.99
8 294 1252 102.21 87.50 7206 3747 102.28 89.60 15222 20019 108.66 99.01
9 291 1252 102.12 87.42 8329 4644 102.32 90.37 14212 18813 108.35 98.49
10 291 1248 102.03 87.33 9338 5644 102.35 91.14 13329 15384 108.50 96.97
11 283 1251 101.95 87.24 10411 6264 102.56 91.60 12320 13757 108.50 96.15
12 291 1252 101.86 87.14 11307 6753 102.87 91.96 11449 12615 108.50 95.58
13 291 1257 101.77 87.06 12622 7385 103.21 92.38 11172 11920 108.50 95.23
14 291 1256 101.67 86.96 13783 8056 103.57 92.82 10907 11560 108.50 95.04
15 291 1259 101.56 86.88 14741 8823 103.95 93.31 10376 11147 108.50 94.81
16 291 1259 101.46 86.78 15790 9657 104.34 93.84 9455 10554 108.50 94.49
17 291 1262 101.35 86.70 16729 10522 104.72 94.36 8320 9733 108.50 94.03
18 294 1263 101.23 86.61 17772 11450 105.11 94.88 7184 8785 108.50 93.46
19 294 1266 101.12 86.52 18703 12272 105.45 95.32 6099 7722 108.50 92.82
20 294 1290 101.00 86.46 19684 13170 105.79 95.78 5141 6487 108.50 92.10
21 365 951 101.00 85.98 20763 14151 106.14 96.28 4384 5377 108.50 91.46
22 371 650 101.00 85.62 21467 15188 106.47 96.81 4085 4624 108.50 91.01
23 381 611 100.97 85.54 22546 16279 106.80 97.34 3387 3939 108.50 90.60
24 381 611 100.95 85.51 23324 17313 107.17 97.79 3084 3575 108.49 90.41
25 381 611 100.92 85.50 24129 18191 107.60 98.18 2882 3324 108.48 90.27
26 457 611 100.89 85.48 24607 19018 108.01 98.54 2718 3078 108.48 90.14
27 552 610 100.89 85.47 25181 19872 108.42 98.92 2592 2850 108.48 90.02
28 663 611 100.90 85.46 24596 20006 108.87 98.98 2390 2601 108.48 89.88
29 881 611 100.93 85.45 24230 19962 109.29 98.97 2252 2361 108.49 89.75
30 1074 610 100.99 85.45 23478 20017 109.63 98.99 2113 2129 108.50 89.63
31                 22525 20032 109.88 99.00 W, , м
                                    66,75 59,21 110,12 99,01

Пропуск расчетного половодья обеспеченностью 0,01%+г.п., модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=0,1%

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 244 1262 102.81 88.03 1566 653 101.00 85.53 18338 18272 107.64 98.23
2 244 1262 102.73 87.97 2345 1039 101.11 85.99 17523 18166 107.60 98.19
3 248 1262 102.65 87.90 3319 1127 101.36 86.20 16946 18019 107.51 98.13
4 248 1260 102.55 87.82 4574 1277 101.74 86.50 16180 16969 107.60 97.67
5 254 1259 102.46 87.74 4477 1648 101.95 87.04 15423 15639 107.75 97.07
6 257 1255 102.37 87.66 4661 2065 102.07 87.64 14657 14453 107.90 96.49
7 257 1251 102.27 87.57 5072 2505 102.17 88.24 13900 13351 108.05 95.94
8 257 1248 102.18 87.49 6208 3106 102.25 88.96 13162 12310 108.20 95.42
9 254 1248 102.09 87.41 7171 3749 102.32 89.63 12297 11451 108.35 94.98
10 254 1245 102.00 87.32 8037 4590 102.35 90.36 11539 10653 108.50 94.54
11 248 1245 101.91 87.23 9043 5287 102.51 99.91 10674 10606 108.50 94.52
12 254 1248 101.82 87.14 9811 5922 102.68 91.39 9927 10371 108.50 94.39
13 254 1248 101.72 87.04 11196 6610 102.91 91.87 9689 10114 108.50 94.25
14 254 1247 101.62 86.95 12278 7215 103.25 92.28 9462 9869 108.50 94.10
15 254 1247 101.51 86.86 13144 7839 103.58 92.69 8921 9522 108.50 93.90
16 254 1244 101.40 86.76 14134 8541 103.94 93.14 8131 9010 108.50 93.59
17 254 1241 101.29 86.67 14860 9319 104.30 93.64 7157 8328 108.50 93.18
18 257 1232 101.18 86.56 15617 10055 104.64 94.10 6183 7401 108.50 92.62
19 257 1211 101.07 86.44 16278 10845 104.98 94.55 5253 6380 108.50 92.03
20 257 1082 101.00 86.17 16969 11564 105.29 94.96 4430 5343 108.50 91.43
21 318 755 101.00 85.74 17684 12258 105.56 95.32 3781 4450 108.50 90.91
22 323 610 100.98 85.55 18317 12972 105.84 95.69 3444 3890 108.50 90.58
23 332 611 100.94 85.53 19041 13761 106.12 96.09 2926 3520 108.49 90.38
24 332 610 100.91 85.51 19666 14610 106.39 96.52 2667 3227 108.48 90.22
25 332 610 100.87 85.49 20199 15411 106.63 96.93 2493 2947 108.47 90.07
26 397 610 100.84 85.48 20823 16309 106.85 97.36 2353 2685 108.47 89.93
27 478 610 100.82 85.47 21051 17114 107.07 97.71 2245 2448 108.47 89.80
28 586 610 100.82 85.46 20795 17588 107 30 97.92 2071 2206 108.48 89.67
29 774 610 100.84 85.45 20287 17957 107.46 98.08 1952 1962 108.49 8954
30 919 609 100.89 85.45 19670 18143 107.59 98.17 1833 1595 108.50 89.42
31                 18922 18272 107.63 98.23 W, , м
                                    57,25 49,73 108,50 98,23

Пропуск расчетного половодья обеспеченностью 0,1%, модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=1%

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 220 1264 102.80 88.04 1426 609 100,93 85.49 16090 14715 107.15 96.60
2 220 1264 102.72 87.97 2106 1006 101.02 85.94 15656 14379 107.30 96.44
3 223 1262 102.64 87.90 2956 1067 101.24 86.12 15095 13935 107.45 96.22
4 223 1257 102.54 87.82 4052 1230 101.55 86.43 14340 13334 107.60 95.92
5 229 1255 102.45 87.74 3967 1286 101.87 86.61 13679 12652 107.75 95.58
6 232 1255 102.35 87.66 4127 1638 102.03 87.13 12923 11904 107.90 95.21
7 232 1251 102.26 87.57 4486 2045 102.14 87.70 12262 11279 108.05 94.88
8 232 1247 102.16 87.49 5478 2579 102.23 88.39 11601 10606 108.20 94.51
9 229 1244 102.07 87.41 6318 3197 102.30 89.10 10845 9864 108.35 94.10
10 229 1241 101.98 87.32 7074 3837 102.35 89.75 10184 9104 108.50 93.65
11 223 1242 101.88 87.23 7952 4398 102.51 90.26 9429 9168 108.50 93.68
12 229 1244 101.79 87.13 8573 5017 102.68 90.75 8777 9041 108.50 93.61
13 229 1242 101.69 87.04 9782 5688 102.85 91.25 8569 8866 108.50 93.50
14 229 1240 101.58 86.94 10526 6418 103.01 91.76 8371 8680 108.50 93.39
15 229 1237 101.47 86.84 11282 7006 103.27 92.16 7899 8395 108.50 93.21
16 229 1234 101.36 86.75 12120 7534 103.57 92.51 7209 7949 108.50 92.95
17 229 1225 101.25 86.64 12976 8118 103.88 92.89 6359 7202 108.50 92.50
18 232 1209 101.14 86.53 13637 8754 104.20 93.29 5509 6404 108.50 92.04
19 232 1093 101.06 86.28 14409 9422 104.52 93.72 4697 5515 108.50 91.53
20 232 962 101.00 86.00 14981 10092 104.82 94.13 3979 4644 108.50 91.02
21 284 641 101.00 85.61 15465 10748 105.11 94.51 3413 3952 108.50 90.61
22 289 611 100.96 85.54 15843 11327 105.36 94.83 2990 3563 108.49 90.40
23 297 611 100.92 85.52 16226 11832 105.59 95.11 2667 3273 108.48 90.25
24 297 609 100.88 85.51 16809 12373 105.82 95.39 2440 2980 108.46 90.09
25 297 609 100.83 85.49 17087 12943 106.05 95.69 2289 2703 108.46 89.94
26 353 610 100.80 85.48 17370 13486 106.26 95.96 2166 2449 108.46 89.80
27 424 611 100.77 85.47 17748 14079 106.47 96.27 2072 2221 108.46 89.68
28 519 609 100.76 85.46 17351 14473 106.62 96.47 1921 1989 108.47 89.55
29 682 610 100.77 85.45 17106 14776 106.76 96.62 1817 1643 108.48 89.43
30 878 610 100.81 85.45 16768 14949 106.87 96.71 1713 1445 108.50 89.36
31                 16479 14949 107.00 96.71 W, , м
                                    49,97 42,45 108,50 96,71

Пропуск расчетного половодья обеспеченностью 1%, модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=5%

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 203 1264 102.80 88.04 1300 610 100.84 85.49 14378 11391 107.00 94.92
2 203 1264 102.72 87.97 1901 649 101.00 85.60 14211 11530 107.15 94.99
3 205 1260 102.63 87.89 2651 1040 101.15 86.06 13960 11606 107.30 95.04
4 205 1258 102.53 87.82 3619 1118 101.44 86.26 13376 11485 107.45 94.97
5 210 1255 102.44 87.74 3544 1244 101.70 86.52 12694 11177 107.60 94.81
6 213 1254 102.34 87.66 3686 1289 101.96 86.70 12110 10757 107.75 94.58
7 213 1250 102.24 87.57 4003 1648 102.11 87.22 11443 10230 107.90 94.30
8 213 1247 102.15 87.49 4879 2144 102.21 87.87 10859 9653 108.05 93.97
9 210 1244 102.05 87.40 5621 2724 102.29 88.59 10275 9039 108.20 93.60
10 210 1241 101.96 87.32 6289 3312 102.35 89.25 9607 8371 108.35 93.20
11 205 1239 101.87 87.22 7064 3720 102.52 89.70 9023 7607 108.50 92.74
12 210 1243 101.77 87.13 7657 4199 102.68 90.15 8356 7887 108.50 92.91
13 210 1240 101.66 87.03 8725 4874 102.85 90.67 7780 7863 108.50 92.89
14 210 1234 101.55 86.93 9559 5544 103.01 91.16 7597 7740 108.50 92.81
15 210 1231 101.44 86.83 10226 6254 103.17 91.66 7422 7591 108.50 92.72
16 210 1225 101.33 86.73 11144 6990 103.38 92.16 7004 7320 108.50 92.56
17 210 1213 101.22 86.63 11811 7473 103.66 92.48 6395 6891 108.50 92.31
18 213 1153 101.12 86.45 12395 8007 103.94 92.82 5645 6309 108.50 91.98
19 213 1001 101.06 86.15 12812 8538 104.23 93.16 4894 5571 108.50 91.55
20 213 887 101.00 85.90 13240 9092 104.50 93.52 4176 4784 108.50 91.09
21 260 610 100.99 85.57 13490 9575 104.75 93.82 3542 4082 108.50 90.68
22 264 610 100.95 85.54 13824 10067 105.00 94.13 3042 3619 108.49 90.43
23 270 609 100.90 85.52 14074 10446 105.22 94.35 2627 3316 108.47 90.27
24 270 611 100.85 85.51 14424 10825 105.43 94.57 2383 3010 108.46 90.10
25 270 611 100.80 85.49 14658 11162 105.64 94.76 2183 2706 108.45 89.94
26 320 610 100.76 85.48 15008 11475 105.84 94.94 2049 2425 108.45 89.79
27 383 611 100.73 85.47 15214 11746 106.05 95.09 1941 2174 108.45 89.66
28 466 610 100.71 85.46 14955 11933 106.25 95.19 1857 1925 108.46 89.53
29 611 611 100.71 85.45 14711 11971 106.45 95.21 1724 1597 108.46 89.42
30 784 611 100.74 85.45 14544 11708 106.73 95.08 1632 1415 108.48 89.35
31                 1300 610 100.84 85.49 W, , м
                                    44,14 36,64 108,50 95,21

Пропуск расчетного половодья обеспеченностью 5%, модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=10%

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 188 1263 102.80 88.04 1212 611 100.77 85.49 13233 10289 107.15 94.31
2 188 1262 102.72 87.97 1771 611 100.94 85.56 13001 10430 107.30 94.39
3 191 1259 102.63 87.89 2469 1019 101.07 86.03 12457 10361 107.45 94.36
4 191 1257 102.53 87.82 3370 1077 101.34 86.21 11836 10109 107.60 94.22
5 195 1255 102.43 87.74 3300 1214 101.57 86.48 11293 9744 107.75 94.01
6 198 1253 102.33 87.66 3432 1258 101.82 86.65 10672 9272 107.90 93.73
7 198 1250 102.23 87.57 3727 1297 102.07 86.82 10129 8747 108.05 9342
8 198 1246 102.14 87.49 4542 1819 102.20 87.50 9585 8184 108.20 93.08
9 195 1244 102.04 87.40 5233 2380 102.29 88.21 8954 7449 108.35 92.64
10 195 1237 101.95 87.31 5854 2979 102.35 88.93 8411 6700 108.50 92.20
11 191 1239 101.85 87.22 6576 3354 102.51 89.36 7790 7143 108.50 92.45
12 195 1238 101.76 87.12 7127 3754 102.68 89.78 7254 7226 108.50 92.50
13 195 1238 101.64 87.03 8120 4355 102.84 90.29 7084 7164 108.50 92.46
14 195 1232 101.53 86.93 8897 4998 103.01 90.78 6921 7052 108.50 92.39
15 195 1225 101.42 86.83 9518 5650 103.18 91.26 6532 6813 108.50 92.26
16 195 1219 101.31 86.73 10371 6394 103.34 91.77 5966 6420 108.50 92.03
17 195 1204 101.19 86.61 10992 7094 103.52 92.23 5267 5858 108.50 91.71
18 198 1069 101.12 86.33 11536 7540 103.78 92.53 4569 5132 108.50 91.29
19 198 995 101.04 86.14 11924 8004 104.05 92.83 3901 4438 108.50 90.89
20 198 806 101.00 85.81 12312 8481 104.31 93.14 3311 3829 108.50 90.54
21 241 610 100.98 85.56 12545 8930 104.55 93.42 2845 3489 108.48 90.36
22 245 610 100.93 85.54 12855 9327 104.79 93.68 2539 3198 108.47 90.20
23 251 610 100.88 85.52 13088 9718 105.02 93.93 2232 2880 108.45 90.04
24 251 610 100.83 85.51 13321 10017 105.22 94.12 2046 2565 108.44 89.87
25 251 610 100.78 85.49 13632 10304 105.43 94.28 1922 2283 108.44 89.72
26 298 610 100.73 85.48 13864 10552 105.65 94.42 1821 2031 108.44 89.58
27 356 610 100.70 85.47 13932 10534 105.91 94.42 1743 1711 108.45 89.46
28 434 610 100.67 85.46 13767 10409 106.18 94.36 1619 1459 108.46 89.36
29 568 611 100.67 85.45 13689 10281 106.45 9429 1534 1320 108.48 89.31
30 729 610 100.69 85.45 13544 10140 106.73 94.22 1448 1300 108.49 89.30
31                 13389 9980 107.00 94.14 W, , м
                                    41,07 33,59 108,50 94,42

Пропуск расчетных половодья обеспеченностью 10%, модель 1914 г.

Приложение № 31
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчеты пропуска через Воткинский гидроузел половодья по модели гидрографа притока 1914 года

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=0.01% с г.п.

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 270 1001 101.97 87.11 976 610 100.86 85.44 22566 19992 109.77 99.00
2 270 1001 101.91 87.06 1689 631 101.00 85.46 21617 19973 109.93 98.99
3 270 1001 101.84 87.00 2584 1038 101.14 85.87 20844 19971 110.01 99.00
4 273 1001 101.78 86.95 3703 1119 101.44 86.01 19974 19974 110.01 99.00
5 273 1000 101.70 86.89 5145 1290 101.87 86.28 18980 19996 109.91 99.01
6 281 1001 101.62 86.84 5033 1821 102.05 86.99 17800 19996 109.70 99.01
7 285 1002 101.53 86.79 5244 2336 102.16 87.69 16805 19997 109.38 99.01
8 285 978 101.46 86.70 5717 2884 102.24 88.42 15935 20003 108.98 99.02
9 285 840 101.43 86.42 7022 3542 102.31 89.16 15065 20008 108.49 99.02
10 281 735 101.40 86.19 8128 4396 102.35 89.99 14070 17131 108.50 97.78
11 281 686 101.36 86.05 9123 5153 102.52 90.67 13200 15114 108.50 96.84
12 273 657 101.32 85.94 10259 5919 102.68 91.31 12206 13670 108.50 96.12
13 281 643 101.28 85.86 11142 6610 102.90 91.84 11348 12520 108.50 95.54
14 281 636 101.24 85.79 12533 7251 103.26 92.29 11094 11858 108.50 95.20
15 281 632 101.20 85.73 13576 7913 103.61 92.73 10833 11493 108.50 95.01
16 281 630 101.16 85.69 14870 8724 104.00 93.26 10212 11049 108.50 94.77
17 281 628 101.12 85.65 15838 9585 104.39 93.81 9259 10414 108.50 94.42
18 281 627 101.08 85.62 16732 10468 104.77 94.34 8143 9576 108.50 93.94
19 285 628 101.04 85.60 17703 11381 105.16 94.85 7027 8627 108.50 93.37
20 285 629 101.00 85.57 18524 12194 105.49 95.29 5960 7527 108.50 92.71
21 285 609 100.96 85.53 19546 13097 105.81 95.75 5018 6327 108.50 92.01
22 354 609 100.93 85.52 20819 14110 106.17 96.27 4274 5213 108.50 91.37
23 360 610 100.90 85.51 21616 15194 106.50 96.82 3784 4391 108.50 90.88
24 370 611 100.86 85.50 22689 16331 106.83 97.37 3294 3800 108.50 90.53
25 370 611 100.83 85.49 23332 17394 107.19 97.83 2996 3485 108.49 90.36
26 370 611 100.80 85.48 23889 18206 107.62 98.19 2798 3219 108.48 90.21
27 445 611 100.77 85.47 24432 19027 108.01 98.55 2637 2960 108.48 90.07
28 538 609 100.76 85.45 24807 19821 108.39 98.90 2513 2723 108.48 89.95
29 662 611 100.77 85.45 24388 20040 108.81 99.01 2314 2468 108.49 89.81
30 867 609 100.81 85.44 23763 19979 109.19 98.99 2178 2224 108.50 89.68
31                 23315 20016 109.51 99.01 W, , м
                                    65,93 57,54 110,01 99,02

Пропуск расчетного половодья обеспеченностью 0,01%+г.п., Камский гидроузел, модель 1914 г.

Расчетный режим работы Воткинского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=0.01%+г.п.

    Боковой приток Сброс Отметка Боковой приток Сброс Отметка Боковой приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май     июнь
1 13 1320 85.64 67.02 248 851 84.95 65.43 1452 20237 89.51 76.40
2 13 1319 85.62 66.96 381 974 84.94 65.49 1379 20437 89.59 76.43
3 13 1320 85.59 66.91 542 1302 84.95 65.97 1305 20529 89.68 76.45
4 13 1320 85.56 66.85 760 1298 85.02 65.96 1253 20646 89.73 76.47
5 13 1322 85.53 66.80 731 1301 85.09 65.97 1211 20751 89.78 76.49
6 15 1322 85.50 66.75 758 1302 85.23 65.97 1179 20845 89.81 76.51
7 15 1326 85.47 66.71 812 1302 85.43 65.97 1169 20877 89.84 76.52
8 15 1326 85.43 66.66 978 1301 85.70 65.97 1148 20904 89.87 76.52
9 14 1323 85.39 66.61 1154 1300 86,05 65,97 1085 20930 89.89 76.53
10 14 1321 85.33 66.56 1249 1306 86.48 65.98 998 20500 89.65 76.44
11 13 1312 85.26 66.50 1333 1357 86.96 66.06 903 19814 89.27 76.32
12 14 1301 85.20 66.43 1407 2135 87.40 67.16 837 18493 89.00 76.07
13 14 1102 85.17 66.02 1533 4275 87.48 69.38 874 16404 89.00 75.68
14 14 1102 85.12 65.99 1491 5807 87.55 70.67 934 14740 89.00 75.23
15 14 1075 85.08 6590 1417 6838 87.62 71.47 952 13655 89.00 74.91
16 14 899 85.06 65.55 1396 7757 87.70 72.11 912 12866 89.00 74.57
17 14 831 85.04 65.47 1396 8671 87.78 72.75 828 12121 89.00 74.26
18 14 806 85.03 65.45 1396 9594 87.85 73.18 720 11362 89.00 73.93
19 14 797 85.01 65.44 1407 10510 87.92 73.57 601 10488 89.00 73.56
20 14 793 85.00 65.43 1417 11394 88.00 73.95 488 9474 89.00 73.13
21 25 731 85.00 65.39 1439 12367 88.06 74.36 400 8346 89.00 72.52
22 26 703 84.99 65.37 1470 13439 88.13 74.82 328 7196 89.00 71.72
23 28 693 84.99 65.36 1450 14526 88.19 75.17 277 6155 89.00 70.97
24 28 691 84.98 65.36 1450 15650 88.25 75.50 247 5094 89.00 70.07
25 28 690 84.97 65.36 1460 16623 88.36 75.72 224 4365 89.00 69.46
26 40 696 84.97 65.36 1471 17300 88.54 75.84 214 3887 89.00 69.03
27 54 707 84.96 65.36 1471 17999 88.74 75.98 210 3545 89.00 68.68
28 73 722 84.96 65.37 1481 18804 88.91 76.13 198 3248 89.00 68.38
29 100 745 84.96 65.38 1462 19417 89.08 76.24 187 2968 89.00 68.08
30 136 774 84.95 65.39 1462 19774 89.24 76.31 178 2700 89.00 67.79
31                 1442 20041 89.38 76.36 W, , м
                                    5,30 59,66 89,89 76,53

Пропуск расчетного половодья обеспеченностью 0,01%+г.п., Воткинский гидроузел, модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=0.1 %

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 245 999 101.97 87.11 943 610 100.76 85.44 18700 18050 107.51 98.14
2 245 999 101.91 87.05 1634 611 100.91 85.44 18187 18048 107.53 98.14
3 245 999 101.84 87.00 2401 1010 101.04 86.82 17570 17987 107.50 98.12
4 248 1000 101.77 86.94 3360 1070 101.31 85.93 16972 17187 107.60 97.77
5 248 999 101.68 86.89 4596 1241 101.68 86.18 16120 16057 107.75 97.28
6 255 1000 101.60 86.84 4500 1378 102.01 86.40 15374 15019 107.90 96.77
7 258 1000 101.51 86.79 4681 1895 102.13 87.09 14522 13973 108.05 96.25
8 258 916 101.46 86.59 5086 2391 102.22 87.76 13776 12962 108.20 95.75
9 258 784 101.43 86.32 6204 3031 102.30 88.58 13031 11984 108.35 95.26
10 255 681 101.40 86.10 7152 3710 102.35 89.32 12178 11218 108.50 94.86
11 255 641 101.36 85.98 8004 4281 102.52 89.91 11433 11234 108.50 94.86
12 248 620 101.32 85.88 8995 5022 102.68 90.57 10581 11027 108.50 94.75
13 255 611 101.28 85.81 9751 5695 102.84 91.16 9848 10619 108.50 94.53
14 255 610 101.24 85.75 11115 6549 103.01 91.80 9614 10238 108.50 94.32
15 255 610 101.20 85.70 12180 7194 103.34 92.26 9391 9918 108.50 94.14
16 255 610 101.16 85.66 13032 7796 103.67 92.66 8855 9524 108.50 93.90
17 255 610 101.12 85.63 14204 8535 104.02 93.14 8079 8992 108.50 93.59
18 255 610 101.07 85.60 15056 9329 104.39 93.65 7118 8301 108.50 93.17
19 258 610 101.03 85.58 15802 10110 104.74 94.14 6157 7367 108.50 92.61
20 258 610 100.99 85.55 16334 10901 105.07 94.59 5238 6355 108.50 92.02
21 258 610 100.95 85.53 16867 11593 105.36 94.98 4430 5326 108.50 91.43
22 318 609 100.91 85.52 17536 12255 105.63 95.33 3793 4451 108.50 90.91
23 323 610 100.87 85.51 18062 12944 105.90 95.68 3373 3858 108.50 90.56
24 332 611 100.83 85.50 18682 13694 106.16 96.07 2953 3506 108.49 90.37
25 332 611 100.79 85.49 19302 14502 106.42 96.48 2698 3209 108.48 90.21
26 332 611 100.75 85.48 19828 15277 106.64 96.87 2528 2932 108.47 90.06
27 380 611 100.72 85.47 20347 16118 106.84 97.28 2390 2673 108.47 89.92
28 460 610 100.70 85.45 20672 17027 107.01 97.68 2284 2439 108.48 89.79
29 567 610 100.69 85.44 20233 17428 107.21 97.86 2114 2198 108.49 89.66
30 751 610 100.72 85.44 19826 17715 107.37 97.99 1997 1952 108.50 89.53
31                 19263 17919 107.47 98.08 W, , м
                                    56,68 48,30 108,50 98,14

Пропуск расчетного половодья обеспеченностью 0,1%, Камский гидроузел, модель 1914 г.

Расчетный режим работы Воткинского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=0,1%

    Боковой приток Сброс Отметка Боковой приток Сброс Отметка Боковой приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 11 1319 85.64 67.02 193 812 84.94 65.41 1205 18256 88.88 76.02
2 11 1322 85.61 66.97 297 896 84.94 65.45 1160 18522 88.92 76.07
3 11 1323 85.58 66.91 435 1268 84.94 65.92 1097 18691 88.94 76.11
4 11 1324 85.55 66.86 621 1301 84.98 65.97 1052 18531 88.94 76.07
5 11 1323 85.52 66.80 597 1299 85.04 65.97 1016 18026 88.92 75.98
6 13 1325 85.49 66.75 621 1301 85.11 65.97 989 17264 88.90 75.84
7 13 1325 85.46 66.70 667 1299 85.25 65.97 980 16266 88.91 75.65
8 13 1323 85.42 66.65 809 1301 85.45 65.97 961 15118 88.94 75.34
9 12 1322 85.37 66.60 917 1301 85.73 65.97 907 13985 88.97 75.01
10 12 1315 85.31 66.55 999 1299 86.08 65.97 833 12974 89.00 74.62
11 11 1303 85.24 66.48 1071 1303 86.48 65.97 751 12491 89.00 74.41
12 12 1183 85.19 66.22 1134 1341 86.94 66.03 695 12135 89.00 74.26
13 12 1100 85.15 66.02 1242 1397 87.45 66.12 727 11797 89.00 74.12
14 12 1102 85.09 65.99 1206 3805 87.55 68.95 778 11475 89.00 73.98
15 12 923 85.08 65.62 1143 5381 87.62 70.31 794 11158 89.00 73.85
16 12 826 85.06 65.47 1135 6480 87.70 71.22 759 10800 89.00 73.69
17 12 793 85.05 65.45 1135 7370 87.78 71.84 687 10343 89.00 73.50
18 12 779 85.03 65.43 1135 8227 87.85 72.44 594 9753 89.00 73.25
19 12 775 85.01 65.42 1144 9092 87.93 72.96 492 8981 89.00 72.92
20 12 772 85.00 65.41 1153 9929 88.00 73.32 396 8067 89.00 72.33
21 22 721 84.99 65.38 1180 10757 88.06 73.67 320 7081 89.00 71.64
22 22 697 84.99 65.37 1198 11544 88.13 74.01 259 6110 89.00 70.93
23 24 688 84.99 65.36 1189 12327 88.19 74.34 214 5074 89.00 70.06
24 24 686 84.98 65.36 1189 13147 88.25 74.69 189 4352 89.00 69.45
25 24 685 84.98 65.35 1198 13977 88.32 75.01 169 3857 89.00 69.00
26 34 691 84.97 65.36 1207 14803 88.38 75.25 160 3492 89.00 68.63
27 46 701 84.96 65.36 1216 15651 88.45 75.50 158 3178 89.00 68.30
28 62 714 84.96 65.36 1236 16521 88.51 75.70 147 2896 89.00 68.01
29 86 733 84.95 65.37 1225 17070 88.62 75.80 138 2631 89.00 67.71
30 116 759 84.95 65.38 1225 17503 88.72 75.88 130 2373 89.00 67.43
31                 1234 17883 88.82 75.95 W, , м
                                    4,35 49,52 89,00 76,11

Пропуск расчетного половодья обеспеченностью 0,1%, Воткинский гидроузел, модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=1%

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 230 1002 101.97 87.11 754 611 100.62 85.44 16487 14562 107.15 96.53
2 230 1002 101.90 87.06 942 609 100.66 85.43 16001 14407 107.30 96.45
3 231 999 101.83 87.00 1561 611 100.80 85.44 15622 14149 107.45 96.33
4 233 1001 101.76 86.95 2398 777 101.00 85.60 14971 13722 107.60 96.11
5 233 1000 101.67 86.89 3326 1047 101.24 85.88 14227 13128 107.75 95.82
6 239 999 101.59 86.84 3972 1100 101.58 85.98 13577 12451 107.90 95.48
7 242 1002 101.50 86.79 4131 1255 101.90 86.21 12833 11753 108.05 95.14
8 242 873 101.46 86.52 4484 1432 102.18 86.49 12182 11131 108.20 94.80
9 242 746 101.43 86.26 5080 2053 102.28 87.32 11531 10462 108.35 94.44
10 239 641 101.40 86.04 6207 2797 102.35 88.27 10788 9726 108.50 94.03
11 239 612 101.36 85.93 7031 3295 102.52 88.88 10137 9821 108.50 94.08
12 233 610 101.32 85.86 7896 3854 102.68 89.50 9370 9675 108.50 93.99
13 239 610 101.27 85.80 8556 4571 102.85 90.17 8730 9331 108.50 93.79
14 239 610 101.23 85.74 9746 5343 103.01 90.85 8526 9026 108.50 93.60
15 239 610 101.19 85.70 10676 6196 103.17 91.54 8331 8764 108.50 93.44
16 239 610 101.15 85.66 11419 7010 103.38 92.13 7868 8434 108.50 93.25
17 239 610 101.10 85.63 12442 7579 103.69 92.52 7191 7969 108.50 92.97
18 239 610 101.06 85.60 13186 8201 104.01 92.93 6356 7209 108.50 92.51
19 242 609 101.02 85.58 13837 8878 104.33 93.37 5521 6411 108.50 92.05
20 242 609 100.97 85.55 14301 9501 104.63 93.77 4724 5535 108.50 91.54
21 242 611 100.93 85.53 14766 10135 104.92 94.17 4019 4674 108.50 91.04
22 249 610 100.88 85.52 15145 10714 105.18 94.50 3462 3989 108.50 90.63
23 283 610 100.83 85.51 15537 11235 105.43 94.79 3096 3603 108.49 90.42
24 291 611 100.79 85.50 15916 11703 105.65 95.06 2730 3307 108.48 90.26
25 291 611 100.74 85.49 16295 12184 105.87 95.31 2507 3010 10847 90.10
26 291 611 100.69 85.48 16667 12686 106.09 95.56 2359 2731 108.47 89.95
27 317 611 100.65 85.47 16946 13186 106.30 95.82 2238 2476 108.47 89.81
28 386 609 100.62 85.45 17302 13704 106.51 96.08 2145 2252 108.48 89.69
29 459 610 100.60 85.44 17205 14098 106.68 96.29 1997 2027 108.49 89.56
30 570 609 100.60 85.43 17059 14400 106.84 96.44 1895 1686 108.50 89.44
31                 16823 14542 107.00 96.51 W, , м
                                    49,35 40,97 108,50 96,53

Пропуск расчетного половодья обеспеченностью 1%, Камский гидроузел, модель 1914 г.

Расчетный режим работы Воткинского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=1%

    Боковой приток Сброс Отметка Боковой приток Сброс Отметка Боковой приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 10 1317 85.64 67.02 186 803 84.95 65.40 1085 15013 88.73 75.31
2 9 1320 85.61 66.96 285 885 84.94 65.44 1046 15111 88.76 75.34
3 10 1321 85.58 66.91 405 991 84.93 65.50 991 15023 88.79 75.32
4 10 1323 85.55 66.86 568 1250 84.93 65.89 952 14765 88.82 75.24
5 10 1322 85.52 66.80 547 1301 84.96 65.97 920 14341 88.85 75.12
6 11 1323 85.49 66.75 567 1298 85.00 65.97 897 13785 88.88 74.95
7 11 1326 85.46 66.71 607 1300 85.06 65.97 889 13154 88.91 74.70
8 11 1324 85.42 66.66 731 1302 85.15 65.97 873 12511 88.94 74.42
9 11 1318 85.36 66.60 826 1298 85.33 65.97 826 11849 88.97 74.14
10 10 1312 85.29 66.54 897 1300 85.58 65.97 761 11177 89.00 73.85
11 9 1300 85.22 66.47 959 1302 85.89 65.97 690 10877 89.00 73.73
12 11 1100 85.19 66.06 1015 1298 86.25 65.97 641 10642 89.00 73.63
13 11 1100 85.14 66.02 1109 1301 86.67 65.97 669 10379 89.00 73.51
14 11 1080 85.09 65.95 1077 1347 87.15 66.04 713 10115 89.00 73.40
15 11 888 85.08 65.56 1022 1824 87.62 66.74 727 9856 89.00 73.29
16 11 812 85.06 65.47 1007 4122 87.70 69.25 697 9559 89.00 73.16
17 10 786 85.04 65.44 1007 5693 87.77 70.58 634 9169 89.00 73.00
18 11 776 85.03 65.43 1007 6757 87.85 71.41 553 8599 89.00 72.70
19 10 771 85.01 65.42 1015 7630 87.92 72.02 464 7895 89.00 72.21
20 10 769 85.00 65.41 1022 8439 88.00 72.59 380 7092 89.00 71.64
21 19 718 85.00 65.38 1046 9241 88.06 73.03 314 6235 89.00 71.03
22 20 694 84.99 65.37 1062 9960 88.13 73.33 240 5256 89.00 70.21
23 21 686 84.99 65.36 1054 10610 88.19 73.61 202 4496 89.00 69.57
24 21 684 84.98 65.36 1054 11197 88.25 73.86 170 3967 89.00 69.12
25 21 683 84.97 65.35 1062 11754 88.32 74.10 153 3585 89.00 68.72
26 30 687 84.97 65.35 1070 12326 88.38 74.34 145 3248 89.00 68.38
27 40 696 84.96 65,36 1077 12905 88.45 74.59 142 2949 89.00 68.06
28 54 706 84.96 65.36 1077 13466 88.51 74.83 133 2681 89.00 67.77
29 75 723 84.96 65.36 1085 13970 88.57 75.01 125 2431 89.00 67.49
30 101 745 84.95 65.37 1085 14396 88.64 75.13 118 2137 89.00 67.17
31                 1093 14710 88.70 75.22 W, , м

Пропуск расчетного половодья обеспеченностью 1%, Воткинский гидроузел, модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=5%

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 201 999 101.97 87.11 774 610 100.55 85.43 14178 11239 107.15 94.84
2 201 999 101.90 87.05 1282 609 100.65 85.43 14013 11413 107.30 94.94
3 201 999 101.83 87.00 1873 611 100.83 85.44 13738 11455 107.45 94.96
4 204 999 101.74 86.94 2612 987 101.00 85.79 13165 11307 107.60 94.88
5 204 1001 101.66 86.89 3634 1060 101.30 85.90 12510 10984 107.75 94.71
6 209 1000 101.57 86.84 3560 1109 101.59 85.99 11937 10553 107.90 94.48
7 211 965 101.49 86.73 3700 1245 101.86 86.19 11282 10023 108.05 94.19
8 211 807 101.46 86.41 4031 1292 102.14 86.30 10708 9441 108.20 93.85
9 211 684 101.43 86.15 4893 1875 102.28 87.07 10135 8830 108.35 93.48
10 209 610 101.39 85.99 5624 2533 102.35 87.93 9485 8169 108.50 93.09
11 209 610 101.35 85,91 6281 2965 102.52 88.52 8917 8385 108.50 93.21
12 204 610 101.30 85.85 7044 3418 102.68 89.06 8261 8361 108.50 93.20
13 209 610 101.25 85.79 7647 3921 102.84 89.61 7696 8125 108.50 93.05
14 209 610 101.21 85.73 8698 4625 103.01 90.26 7516 7866 108.50 92.90
15 209 610 101.16 85.70 9519 5356 103.17 90.89 7344 7616 108.50 92.75
16 209 610 101.11 85.66 10166 6113 103.34 91.50 6935 7297 108.50 92.55
17 209 610 101.07 85.63 11069 6938 103.51 92.10 6337 6849 108.50 92.29
18 209 610 101.02 85.60 11726 7476 103.76 92.47 5600 6265 108.50 91.96
19 211 610 100.97 85.58 12300 8000 104.05 92.82 4863 5528 108.50 91.53
20 211 609 100.92 85.55 12711 8538 104.33 93.17 4159 4754 108.50 91.08
21 211 611 100.87 85.53 13121 9058 104.59 93.50 3536 4066 108.50 90.67
22 257 611 100.82 85.52 13368 9524 104.84 93.80 3045 3614 108.49 90.43
23 261 610 100.77 85.51 13696 9967 105.08 9408 2721 3323 108.48 90.27
24 268 610 100.72 85.50 13942 10314 105.30 94.29 2398 3004 108.47 90.10
25 268 611 100.67 85.49 14189 10675 105.52 94.49 2201 2692 108.46 89.93
26 268 611 100.62 85.48 14497 10951 105.73 94.65 2070 2404 108.46 89.77
27 317 609 100.58 85.46 14723 11206 105.94 94.80 1964 2149 108.46 89.63
28 379 609 100.55 85.45 14728 11320 106.18 94.87 1882 1887 108.47 89.51
29 461 609 100.53 85.44 14588 11239 106.45 94.83 1751 1558 108.48 89.39
30 603 609 100.53 85.43 14506 11134 106.73 94.77 1661 1404 108.50 89.33
31                 14342 10995 107.00 94.70 W, , м
                                    43,57 35,21 108,50 94,96

Пропуск расчетного половодья обеспеченностью 5%, Камский гидроузел, модель 1914 г.

Расчетный режим работы Воткинского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=5%

    Боковой приток Сброс Отметка Боковой приток Сброс Отметка Боковой приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 9 1320 85.64 67.02 164 785 84.94 65.39 959 11606 88.73 74.04
2 8 1319 85.61 66.96 251 858 84.94 65.43 924 11789 88.76 74.11
3 9 1320 85.58 66.91 358 952 84.93 65.48 875 11900 88.79 74.16
4 9 1320 85.55 66.85 502 1302 84.93 65.97 841 11894 88.82 74.16
5 9 1322 85.52 66.80 483 1299 84.96 65.97 813 11750 88.85 74.10
6 10 1322 85.49 66.75 501 1302 85.00 65.97 792 11479 88.88 73.98
7 10 1323 85.46 66.70 536 1300 85.05 65.97 785 11096 88.91 73.82
8 10 1322 85.41 66.65 646 1301 85.12 65.97 771 10621 88.94 73.62
9 9 1316 85.34 66.59 729 1300 85.26 65.97 729 10070 88.97 73.38
10 9 1308 85.27 66.53 792 1301 85.47 65.97 672 9445 89.00 73.12
11 8 1232 85.22 66.35 847 1302 85.74 65.97 609 9231 89.00 73.02
12 9 1099 85.17 66.06 896 1299 86.05 65.97 566 9103 89.00 72.97
13 9 1099 85.12 66.02 979 1298 86.41 65.97 590 8946 89.00 72.90
14 9 998 85.09 65.79 962 1300 86.82 65.97 630 8761 89.00 72.81
15 9 853 85.07 65.50 913 1349 87.28 66.04 642 8555 89.00 72.67
16 9 801 85.06 65.46 899 2017 87.70 67.02 615 8293 89.00 72.49
17 9 781 85.04 65.44 899 4113 87.77 69.25 560 7934 89.00 72.23
18 9 774 85.03 65.43 899 5616 87.85 70.51 488 7458 89.00 71.90
19 9 770 85.01 65.42 906 6611 87.93 71.31 410 6845 89.00 71.47
20 9 768 85.00 65.41 913 7382 88.00 71.85 336 6132 89.00 70.95
21 17 717 84.99 65.38 934 8119 88.06 72.36 277 5243 89.00 70.20
22 17 693 84.99 65.37 948 8784 88.13 72.83 230 4516 89.00 69.59
23 18 683 84.99 65.36 941 9349 88.19 73.07 196 3996 89.00 69.15
24 19 681 84.98 65.36 941 9838 88.25 73.28 156 3600 89.00 68.74
25 19 680 84.97 65.35 948 10284 88.32 73.47 141 3237 89.00 68.36
26 26 684 84.97 65.35 955 10675 88.38 73.64 134 2906 89.00 68.02
27 36 691 84.97 65.35 962 11020 88.45 73.79 132 2609 89.00 67.69
28 48 701 84.96 65.36 957 11281 88.51 73.90 124 2326 89.00 67.38
29 66 715 84.95 65.36 964 11416 88.57 73.96 117 2021 89.00 67.03
30 90 735 84.95 65.37 964 11454 88.64 73.97 111 1670 89.00 66.52
31                 966 11423 88.70 73.96 W, , м
                                    3,48 35,60 89,00 74,16

Пропуск расчетного половодья обеспеченностью 5%, Воткинский гидроузел, модель 1914 г.

Расчетный режим работы Камского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р=10%

    Приток Сброс Отметка Приток Сброс Отметка Приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 187 999 101.97 87.11 720 609 100.48 85.43 13230 10086 107.15 94.20
2 187 999 101.89 87.05 1232 610 100.57 85.43 13097 10314 107.30 94.33
3 187 999 101.82 87.00 1782 611 100.74 85.43 12868 10400 107.45 94.38
4 190 999 101.74 86.94 2470 611 101.00 85.44 12333 10299 107.60 94.33
5 190 999 101.65 86.89 3356 1043 101.22 85.86 11722 10020 107.75 94.18
6 194 1000 101.56 86.84 3328 1082 101.49 85.93 11187 9636 107.90 93.96
7 197 933 101.49 86.67 3458 1219 101.74 86.13 10575 9152 108.05 93.67
8 197 778 101.46 86.36 3748 1261 102.01 86.23 9984 8601 108.20 93.34
9 197 653 101.43 86.11 4550 1523 102.27 86.61 9450 8022 108.35 92.99
10 194 611 101.39 85.98 5231 2162 102.35 87.45 8840 7232 108.50 92.52
11 194 611 101.34 85.91 5842 2619 102.51 88.07 8307 7665 108.50 92.77
12 190 609 101.29 85.84 6553 3041 102.68 88.64 7697 7712 108.50 92.80
13 194 611 101.24 85.78 7125 3507 102.85 8917 7171 7469 108.50 92.65
14 194 611 101.19 85.73 8073 4098 103.01 89.78 7003 7246 108.50 92.52
15 194 611 101.14 85.70 8838 4782 103.18 90.40 6843 7054 108.50 92.40
16 194 611 101.10 85.66 9499 5494 103.34 91.01 6462 6779 108.50 92.25
17 194 611 101.05 85.63 10290 6277 103.51 91.63 5905 6372 108.50 92.01
18 194 611 101.00 85.60 10921 7004 103.67 92.15 5219 5800 108.50 91.69
19 197 610 100.95 85.58 11456 7549 103.90 92.52 4533 5087 108.50 91.27
20 197 610 100.89 85.55 11838 8007 104.16 92.83 3877 4406 108.50 90.87
21 197 609 100.84 85.53 12220 8478 104.42 93.14 3298 3812 108.50 9053
22 239 611 100.78 85.52 12450 8889 104.66 93.41 2841 3472 108.49 90.35
23 243 610 100.73 85.51 12755 9270 104.89 93.65 2540 3171 108.47 90.19
24 249 610 100.68 85.50 12985 9600 105.12 93.86 2238 2843 108.46 90.01
25 249 610 100.63 85.49 13194 9762 105.36 93.97 2055 2525 108.45 89.84
26 249 610 100.58 85.47 13441 9860 105.64 94.04 1933 2241 108.45 89.69
27 295 610 100.53 85.46 13409 9849 105.91 94.04 1834 1984 108.46 89.55
28 352 611 100.50 85.45 13441 9795 106.18 94.01 1758 1642 108.47 89.42
29 429 611 100.47 85.44 13402 9740 106.45 93.99 1636 1430 108.48 89.35
30 561 611 100.46 85.43 13426 9703 106.73 93.97 1552 1299 108.50 89.30
31                 13403 9668 107.00 93.95 W, , м
                                    40,55 32,20 108,50 94,38

Пропуск расчетных половодья обеспеченностью 10%, Камский гидроузел, модель 1914 г.

Расчетный режим работы Воткинского гидроузла

Пропуск весеннего половодья. Гидрограф по модели 1914 года. Расчетная обеспеченность расхода Р= 10%

    Боковой приток Сброс Отметка Боковой приток Сброс Отметка Боковой приток Сброс Отметка
    верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м верхний бьеф, м нижний бьеф, м
Дата апрель май июнь
1 8 1320 85.64 67.02 153 776 84.95 65.39 893 10232 88.73 73.45
2 8 1319 85.61 66.96 234 845 84.94 65.42 860 10496 88.76 73.56
3 8 1320 85.58 66.91 333 932 84.93 65.47 815 10675 88.79 73.64
4 8 1320 85.55 66.85 467 1051 84.93 65.58 783 10731 88.82 73.66
5 8 1320 85.52 66.79 450 1298 84.94 65.97 757 10642 88.85 73.63
6 9 1322 85.49 66.75 466 1301 84.96 65.97 737 10422 88.88 73.53
7 9 1322 85.46 66.70 499 1300 85.01 65.97 731 10090 88.91 73.39
8 9 1320 85.40 66.65 601 1300 85.07 65.97 718 9660 88.94 73.21
9 9 1316 85.33 66.59 679 1300 85.17 65.97 679 9147 88.97 72.99
10 9 1305 85.26 66.53 737 1300 85.34 65.97 626 8498 89.00 72.63
11 8 1186 85.22 66.27 789 1300 85.56 65.87 567 8354 89.00 72.53
12 9 1101 85.17 66.06 834 1299 85.83 65.97 527 8304 89.00 72.49
13 9 1099 85.12 66.02 912 1303 86.15 65.97 550 8191 89.00 72.41
14 9 969 85.09 65.74 886 1301 86.51 65.97 587 8044 89.00 72.31
15 9 842 85.07 65.49 841 1301 86.92 65.97 598 7884 89.00 72.20
16 9 798 85.06 65.46 828 1352 87.39 66.05 573 7670 89.00 72.05
17 9 779 85.05 65.44 828 2210 87.77 67.25 521 7359 89.00 71.83
18 9 773 85.03 65.43 828 4230 87.85 69.34 455 6915 89.00 71.52
19 9 770 85.01 65.42 834 5704 87.92 70.59 382 6332 89.00 71.11
20 9 768 85.00 65.41 841 6635 88.00 71.32 312 5590 89.00 70.49
21 15 715 84.99 65.38 860 7401 88.06 71.86 258 4805 89.00 69.83
22 16 691 84.99 65.37 873 8055 88.13 72.32 214 4222 89.00 69.34
23 17 682 84.99 65.36 867 8614 88.19 72.71 182 3791 89.00 68.93
24 17 679 84.98 65.35 867 9078 88.25 72.96 164 3419 89.00 68.55
25 17 679 84.97 65.35 873 9436 88.32 73.11 150 3068 89,00 68.19
26 24 682 84.97 65.35 880 9701 88.38 73.22 144 2744 89.00 67.84
27 33 689 84.96 65.35 886 9864 88.45 73.29 142 2452 89.00 67.51
28 45 699 84.96 65.35 886 9945 88.51 73.33 134 2134 89.00 67.16
29 61 713 84.95 65.36 893 9972 88.57 73.34 127 1790 89.00 66.70
30 83 731 84.95 65.37 893 9974 88.64 73.34 122 1528 89.00 66.32
31                 899 9963 88.70 73.34 W, , м
                                    2,00 14,60 89,00 73,66

Пропуск расчетного половодья обеспеченностью 10%, Воткинский гидроузел, модель 1914 г.

Приложение № 32
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчетные кривые свободной поверхности Камского водохранилища

Приложение № 33
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

Расчетные кривые свободной поверхности Воткинского водохранилища

Приложение № 34
к Правилам использования водных ресурсов Камского
и Воткинского водохранилищ на р. Каме,
утвержденным приказом Росводресурсов
от 7 ноября 2016 г. № 225

    Рекомендуемый образец
    Члену Правления, Директору по управлению режимами ЕЭС - главному диспетчеру АО «СО ЕЭС» .......
    Генеральному директору ФГБУ «Канал имени Москвы» .......
    Руководителю Волго- Балтийского государственного бассейнового управления водных путей и судоходства .......

О режимах работы гидроузлов
Волжско-Камского каскада

В соответствии с рекомендациями Межведомственной рабочей группы по регулированию режимов работы водохранилищ Волжско-Камского каскада (заседание от....), с учетом складывающейся гидрологической и водохозяйственной обстановки и предложений водопользователей, установить на период с ... по ... года включительно, следующие режимы работы гидроузлов каскада:

Шекснинского - в режиме поддержания уровней воды в верхнем бьефе в пределах отметок ... - .... м;
Иваньковского - в режиме поддержания уровней воды в верхнем бьефе у плотины гидроузла в пределах отметок ... - ... м;
Угличского - в режиме поддержания уровней воды в верхнем бьефе у плотины гидроузла в пределах отметок ... - ...м;
Рыбинского - в режиме обеспечения установленного режима работы Нижегородского гидроузла;
Нижегородского - средними за период сбросными расходами ... куб.м/с с поддержанием уровня воды в верхнем бьефе у плотины гидроузла в пределах отметок ... - ...м;
Чебоксарского - в режиме поддержания уровней воды в верхнем бьефе у плотины гидроузла в пределах отметок ... - ... м;
Камского - средними за период сбросными расходами .... куб.м/с,
Воткинского - средними за период сбросными расходами .... куб.м/с;
Нижнекамского - в режиме поддержания уровней воды в верхнем бьефе у плотины гидроузла в пределах отметок ... - ... м;
Жигулевского - в режиме обеспечения установленных режимов работы Саратовского и Волгоградского гидроузлов;
Саратовского - в режиме поддержания уровней воды в верхнем бьефе у плотины гидроузла в пределах отметок ... - ...м;
Волгоградского средними за период сбросными расходами в пределах ... - ... куб.м/с при поддержании уровня воды в верхнем бьефе у плотины гидроузла в пределах отметок ... - ... м.

Руководитель (Заместитель руководителя)

Исполнитель

Тел.

Обзор документа


Для Камского и Воткинского водохранилищ на р. Каме установлены отдельные правила использования водных ресурсов. Они обязательны для всех организаций и ведомств, имеющих отношение к эксплуатации или использованию гидротехнических сооружений Камского и Воткинского гидроузлов и водохранилищ.

Приведены характеристики гидроузлов, водохранилищ и водотока, состав и описание гидротехнических сооружений водохранилищ, основные параметры водохранилищ. Указаны требования и ограничения, накладываемые на режим использования водных ресурсов водохранилищ, регламентированы вопросы водопользования и водопотребления, установлен порядок регулирования режима функционирования водохранилищ.

Также урегулированы правила проведения работ и предоставления информации в области гидрометеорологии, порядок оповещения властей, водопользователей и жителей об изменениях водного режима водохранилищ, в том числе при возникновении аварий и иных чрезвычайных ситуаций.

Правила действуют до 31 декабря 2027 г.

Для просмотра актуального текста документа и получения полной информации о вступлении в силу, изменениях и порядке применения документа, воспользуйтесь поиском в Интернет-версии системы ГАРАНТ:
